Что такое опорный подшипник. разберем переднюю стойку (амортизатор) в автомобиле

Volkswagen Passat 1.8TSI,типтрон,Highline › Бортжурнал › Замена опорного подшипника стойки амортизатора

Решил впервые сделать запись в бж, о замене опорного подшипника стойки амортизатора без снятия самой стойки и опоры , т.к. данной информации очень мало для пассата Б6 . Да и в принципе мне писать то и не о чем, – стандартные замена масел и расходников.Теперь суть. 1,5 года назад, при повороте руля стоя на месте, стал появляться незначительный металлический звук по пружине справа. Проблем не создавал, т.к. при движении звука данного не было. Потом как-то в обычном автосервисе мне сказали, что это “закусывает” подшипник стойки и стоимость работы по замене озвучили в 1900 р. и что нужно менять всё сразу- подшипник, опору подшипника, болты, буфер, чехол. Я ответил — хорошо, когда всё куплю сам тогда и приеду. Так и проездил года 1,5 . Кстати, зимой щелчки пропадали. Но этой весной щелчки стали более звонкими и я решил заменить подшипник своими руками, т.к многие сервисы замену производят со снятием стойки и опоры. А это влечёт за собой ещё и сделать сход-развал.Для этого потребуется :1. Домкрат механический, желательно 2 (если нет, то 2 кирпича и доска)2. Стяжка для пружины 2 шт ( взял у друга от жигулей, одна блин заржавела, но пригодилась)3. Ключ накидной на 184. Головка на 21 ( сделал из старого советского свечного ключа, обрезал и заново просверлил, на фото поймёте для чего )5. Торкс на 456. SP line М6 (бегал по автозапчастям искал поштучно, а торкс 30 вместо него не подошёл)7. Купил подшипник SKF VKD 35025(T), т.к. многие пишут что идёт в оригинале. Но ошибаются, оказался FAG (родной с завода)8. WD- шка на всякий случайПорядок работ, уже с учётом исправленных своих ошибок :1. Вкл. ручник и установить упоры под колёса на противоположной стороне2. Открыть капот, снять пластиковую защиту под лобовухой справа, если слева, то нужно снять дворник.3. Вставляем головку на 21 и в неё же торкс 45 и расслабляем гайку амортизатора

4. Расслабляем болты на колесе.5. Одеваем стяжки на пружины (именно, пока машина под своим весом, прижины сжаты, место вставить достаточно ), зато потом меньше крутить их.

6. Ставим домкрат под кузов и поднимаем машину, снимаем колесо. Ставим под рычаг подвески второй домкрат ( или 2 кирпича с доской)

7. Опускаем кузов, чтобы было удобно снять стойку стабилизатора, накидным ключом 18 и SP line 6 откручиваем один конец стойки и вытаскиваем.

8. Подтягиваем(стягиваем) стяжки для пружин, немного.9. Откручиваем гайку до конца сверху амортизатора

10. Поднимаем кузов, а стойку оттягиваем вниз, потом второй домкрат тоже опускаем вниз.11. Сверху вдавливаем шток амортизатора, чтобы не мешал снять подшипник.

12. Достаём подшипник

13. Если у вас порван чехол, то нужно конечно же его заменить.

Обратный процесс1. Новый подшипник вставляем в опору, он как будто на магните, прицепился и не падает вниз.2. Приподнимаем вторым домкратом рычаг подвески вверх немного.3. Опускаем кузов по тихоньку первым домкратом (поэтому и нужен механический домкрат) и направляем амортизатор и пружину для совпадении штока с отверстием опоры а пружины с подшипником. Следим чтобы ничего не перекосило. Делаем и поправляем не торопясь.4. Сверху поймали шток и накрутили гайку. Если что, то шток можно изнутри вытянуть вверх руками.5. Расслабляем потихоньку стяжки пружин, опять же следя за подшипником (чтоб не перекосило). Снимаем их6. Вставляем чехол в подшипник и распираем его буфером7. Потом манипулируя двумя домкратами, устанавливаем обратно стойку стаба.8. Ставим колесо. Опускаем авто9. Затягиваем гайку сверху амортизатора. Закрываем пластик.

Т.к. делал вообще первый раз, ушло около 1,5 часа.

P.S. Так проездил 3 дня, потом поздно вечером в дождь влетел в лужу с ямой и пробил левое колесо. При замене резины, так же прокатывали диск. Через день стал замечать щелчки уже с левой стороны. Ну и решил разобрать левую сторону. Только не меняя подшипник, а очистить и заменить смазку в нём (вычитал что такой способ тоже эффективен) Так и сделал, разобрал подшипник, очистил, посмотрел что корпус без дефекта и выбоин, забил смазкой, установил ровно шарики. Собрал всё обратно. Покрутил, вытер лишнюю смазку. Уже как 2500 км слева тоже тишина.А теперь с учётом очистки и смазки подшипника и снятия дворника ушёл 1 час.

Так что пусть теперь идут лесом эти “ сервисмэны”, говорящие что раз меняете подшипник, то нужно менять всё сразу с ним вместе, и якобы без снятия стойки не обойтись.

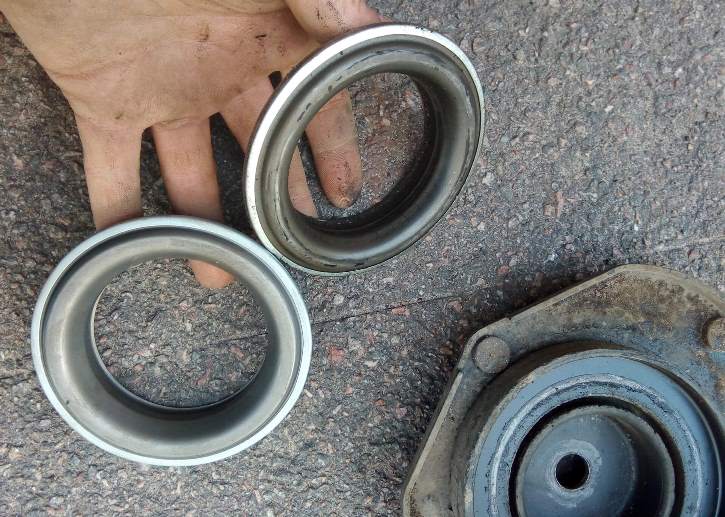

Фото разобранного подшипника (камеру заляпал ) .Разбирается легко, тонкой отвёркой аккуратно поддевается и отщёлкивается корпус (не сломайте защёлки).

Признаки неисправности опоры

Чем в более экстремальных условиях эксплуатируют авто (ралли по пересечённым местностям, перепады температуры, грязь), тем меньше срок службы опоры переднего амортизатора. Главным сигналом о его неисправности является характерный стук во время езды, особенно по неровностям.

Предотвратить поломку со всеми вытекающими последствиями обойдётся дешевле. Визуально можно оценить состояние прокладки. Она должна быть ровной и без трещин.

Если появился стук, сначала стоит проверить крепление амортизатора к опоре. Есть вероятность, что пока ремонтировать нечего. Но если крепление в порядке, то заняться ремонтом самостоятельно, либо отправиться на СТО просто необходимо.

Инструкция по замене опорного подшипника на автомобиле ВАЗ + видео

В качестве примера можно рассмотреть процесс снятия-установки детали со стойки переднеприводного автомобиля ВАЗ.

Замена с демонтажем стойки

Работать на снятой стойке проще, соответственно уменьшается вероятность ошибок. К тому же для начинающих особенно важна наглядность процесса.

1. Машина поднимается с нужной стороны домкратом и устанавливается на надёжную подставку. Работать только на домкрате категорически нежелательно. Снимается колесо.
2. От поворотного рычага стойки отсоединяется рулевая тяга, для чего гайка пальца расшплинтовывается, отворачивается на несколько оборотов, коническое соединение напрягается монтировкой и наносится резкий удар молотком сбоку проушины. Приём требует некоторой тренированности, но всегда можно воспользоваться съёмником.
3. Отсоединяются два нижних болта крепления поворотного кулака, причём один из них является регулировочным для установки угла развала, поэтому по окончании работ эту регулировку придётся проделать. Болты имеют свойство намертво закисать, поэтому может потребоваться проникающая смазка или даже горелка. После чего они комплектом меняются на новые.
4. Отвернув три гайки стакана под капотом можно извлечь стойку в сборе из-под автомобиля.
5. Для замены опоры надо сжать пружину. Применяются винтовые стяжки или в условиях автосервиса специальное гидравлическое приспособление. После сжатия опора освобождается, можно открутить гайку штока амортизатора, снять опору и заменить её на новую, проведя все операции в обратном порядке.

https://youtube.com/watch?v=rSvZ90qb5X4

Удобнее всего пользоваться в работе ударными гайковёртами, электрическими или пневматическими. Действие обычными ключами может вызвать затруднения, хотя вполне возможно.

Замена без снятия стойки

Если нет желания проводить операции регулировки развала, и есть уверенность в своих силах по работе в условиях ограниченного доступа, то для замены опорника, стойку с машины можно и не снимать.

В этом случае гайку штока амортизатора лучше ослабить заранее, пока машина на колёсах и к гайке есть удобный доступ. Открутить её потом будет гораздо легче.

Рулевая тяга отсоединяется аналогично, а чтобы можно было отодвинуть амортизатор максимально вниз, надо открутить стойку стабилизатора. После отсоединения опоры от кузова становится возможным поставить на пружину стяжки и проделать все прочие операции, как описано выше.

Регулировочные болты при этом остаются на месте и углы подвески не изменяются.

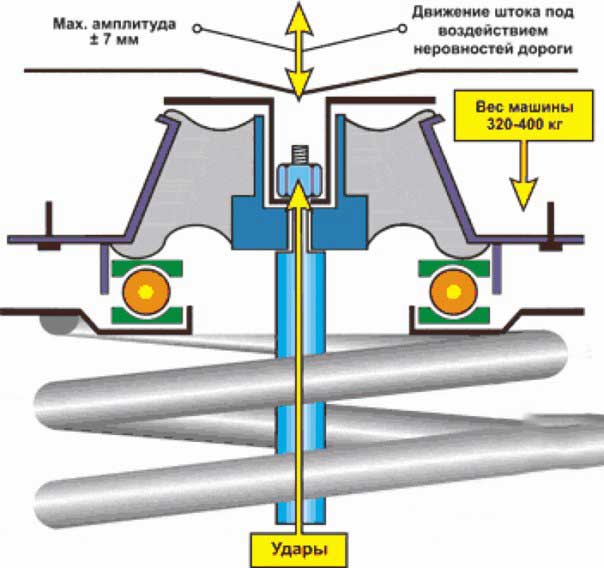

Для чего нужен опорный подшипник

Данная деталь подвески выполняет несколько функций:

• Опора. Вверху стойке нужно упереться в кузов, чтобы тело автомобиля имело прочную опору, и было связано с ходовой частью;
• Демпфирующий элемент. Если бы шток амортизатора жестко был закреплен на кузове, в салоне было бы отчетливо слышна работа подвески. По этой причине крепление кузова и штока необходимо отделить. Для этой цели в конструкции опорника входит резиновая вставка;
• Вращаться во время поворота рулевого колеса. Некоторые автомобили оснащаются стабильно закрепленной стойкой. Даже при повороте она остается неподвижной. В этом случае шток амортизатора просто упирается в гильзу с демпфером. В остальных случаях, когда амортизатор закрепляется на поворотном кулаке ходовой части авто, в устройстве опоры обязательно наличие подшипника. Он обеспечивает плавный ход штока в процессе вращения.

Признаки выхода из строя опорного подшипника

О поломке ОП свидетельствуют следующие факторы:

• Стуки из передней части авто, когда водитель поворачивает руль. Иногда биение передается в руль;
• Снижение управляемости транспортного средства;
• Изменились ощущения при повороте руля;
• Автомобиль потерял стабильность – даже на прямых участках дороги машину ведет то в одну, то в другую сторону.

Стоит учесть, что подобные шумы при поломке подшипника проявляются не во всех случаях. Примером тому служит ОП ВАЗ 2110. У этого автомобиля внутренняя гильза подшипника является втулкой для штока.

Когда деталь изнашивается, в ней появляется люфт. Из-за этого в машине сбивается развал-схождение. Даже при отсутствии других проблем с покрышками, балансировкой колес и рулевого управления автомобиль нуждается в постоянном подруливании на прямых участках дороги.

В отдельных моделях машин опора стойки имеет дополнительную резиновую втулку, которая при износе обеспечивает стук в неисправном подшипнике.

Причинами поломки и преждевременного износа данной детали являются:

• Естественный износ элементов, испытывающих постоянную разнонаправленную нагрузку;
• Поездки по ухабам;
• Вода и песок;
• Машина часто попадает в глубокие ямы (на большой скорости на подвеску в таких случаях оказывается максимальная нагрузка);
• Плохое качество детали;
• Плохая фиксация опоры гайками.

Как диагностировать неисправность?

Самый действенный способ определить, что неисправность именно в опорнике – снять деталь и посмотреть на ее состояние. Помимо этого метода есть еще два других:

1. Два человека – один раскачивает авто в продольном и поперечном направлении, а другой проводит визуальный осмотр чашки. Этот метод позволяет выявить люфт. Поворот руля также поможет найти небольшой свободный ход подшипника в корпусе;
2. Второй вариант поможет выявить значительный люфт. При выполнении этой процедуры нет необходимости прибегать к помощи посторонних. Достаточно самому за чашку опоры раскачать авто. Сильный люфт сразу даст о себе знать.

Выполняя диагностику, следует помнить, что работа должна производиться без вывешивания колес и на ровно стоящем авто.

Продление срока службы опор и амортизаторов

Главный враг опоры переднего амортизатора — это ямы и ухабы. Объехать каждую не представляется возможным, а вот снизить скорость и плавно преодолеть её вполне по силам. Опора, как и амортизатор, боится резких движений и ударов. Чем сильнее отдача от «прыжка» колеса из ямы, тем сильнее реакция штока и опоры.

Очистка и мойка подкапотного пространства от опавшей листвы и грязи не даст засориться водоотводам, тем самым убережёт опоры от загрязнения снаружи, а стаканы — от дополнительного источника коррозии.

Периодическая промывка амортизаторов, особенно зимой, от налипшего снега вперемешку с солью и реагентами, также способствует сохранению металлических и резиновых элементов от преждевременного разрушения.

Последствия износа подшипника и признаки повреждения

Поскольку опорный подшипник можно частично отнести к рулевому управлению (без него вращение стойки было бы невозможно), то в первую очередь его неисправность влияет именно на управляемость.

Но здесь следует оговориться, что зависит это от используемого конструктивного решения.

К примеру, в ВАЗ-2110 внутренняя обойма подшипника выступает втулкой, через которую проходит шток амортизатора.

В результате критического износа подшипника, он начинает люфтить и шток получает возможность отклоняться от оси.

Результатом этого является нарушение углов установки колес, а следственно – и ухудшение управляемости авто, а также ускоренный износ шин.

А вот на авто, где подшипник обеспечивает только вращение стойки и с амортизатором он не взаимодействует, нарушение развала-схождения практически не происходит, поскольку шток от осевого смещения удерживает втулка, запрессованная в резиновый демпфер.

Но даже при такой конструкции износ подшипника будет оказывать негативное влияние на управляемость.

Если произошел износ подшипника, то это, естественно, начнет проявляться. При этом признаки неисправности зависят от конструктивного исполнения.

Если взять тот же ВАЗ-2110, то износ подшипника проявиться в виде стуков при проезде ухабов и неровностей на дороге, дополнительно они могут прослушиваться при поворотах

Звуки в опоре дает люфт в опорном элементе их важно не перепутать со стуком в амортизаторе

В случае же с подшипником, который не взаимодействует с амортизатором, чаще всего его неисправность проявляется в виде скрипов и писков при поворотах.

Подробнее о подшипниках

Подшипник верхней опоры переднего амортизатора является разновидностью подшипников качения. Его основное отличие в том, что его наружное кольцо значительно толще. Чтобы принимать нагрузки с разных направлений, в нём есть ролики цилиндрической формы, которые расположены перпендикулярно друг к другу, или шарики. Каждый отделён сепаратором.

Сепаратор — это отличительная деталь подшипников качения. Он представляет собой металлическое кольцо с дырками круглой формы. Благодаря ему увеличивается скорость вращения подшипника, поступает большее количество смазки к роликам. Функция сепаратора заключается лишь в удерживании тех самых роликов (или шариков), и больше никакую нагрузку он на себе не несёт.

В автомобилях применяют четыре вида подшипников: подшипник со встроенным кольцом, с отделяемым внутренним, с отделяемым внешним и подшипник опоры переднего амортизатора одиночно-разделённого типа.

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Инструмент.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

• Стандартный набор ключей, шестигранников, головок с воротками и штангами;
• Домкрат;
• Съемник рулевых наконечников;
• Стяжки для пружин;
• Ветоши.

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Последовательность действий.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

1. Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
2. Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
3. Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
4. После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;
5. Откручиваем крепление шаровой опоры рычага к стойке;
6. При помощи съемника выпрессовываем наконечник рулевой тяги;
7. Полностью выкручиваем гайку крепления привода к ступице;
8. Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
9. Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
10. Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;
11. Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
12. Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).
13. Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
14. Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
15. Ставим новую опору и накручиваем до упора гайку крепления штока;
16. Снимаем стяжки, постоянно контролируя положение концов пружины;
17. Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы

Также читайте про другие причины вибрации автомобиля.

Проверка опорных подшипников ВАЗ.

Замена опоры передней стойки и подшипника

Работы проводятся в гаражных условиях. Наличие ямы или подъёмника необязательно.

Какие инструменты необходимы, чтобы заменить

• Накидной ключ с изогнутой рукоятью.
• Специальная головка для разборки стоек.

  Подбирайте головку, посоветовавшись с консультантом, все инструменты разные

• Длинная головка (свечная).
• Специальный ключ для штока.
• Обычный комплект — трещотка с набором головок, под размеры крепежа.
• Динамометрический ключ.
• Стяжка для пружин стойки.

Статья в тему: Кольца компрессионные – как они работают?

Как осуществить снятие и поменять

1. Для начала полностью демонтируем стойку. В первую очередь необходимо открутить верхний шток амортизатора с помощью двух ключей.

   Также для демонтажа может быть использован спецключ

2. Нижняя часть стойки снимается традиционным способом или просто выводится из чаши опоры. Для этого автомобиль приподнимается домкратом. Затем снимается опора.
3. При неисправности опорного подшипника имеет смысл провести ревизию всего узла амортизатора.

   Если видны повреждения какого-либо из элементов, он требует замены

4. После демонтажа стойки с опорой необходимо тщательно очистить посадочное место от грязи и проверить механизм на коррозийные повреждения. Затем надо зачистить металл от коррозии (при её наличии), обработать преобразователем ржавчины и покрасить.
5. Старая опора, особенно с повреждениями, ремонту не подлежит, поэтому её меняют на новую.

   Оцените работоспособность узла, возможно, его можно отремонтировать частично

6. Затем стойку собирают, не снимая стяжек пружин, и устанавливают обновлённый узел на место.

   Стяжки не снимаются до конца работ

7. Закрепив стойку на нижнем рычаге подвески, аккуратно поднимайте узел с помощью домкрата. Лучше эту операцию выполнять с помощником. Один механик поднимает домкрат, а второй следит за совмещением посадочных шпилек опоры.
8. Можно делать наоборот — поднять кузов машины, оставив подвеску с колесом на грунте. Затем установить и закрепить опору. После чего медленно опускать домкрат, одновременно центруя шток амортизатора в посадочном месте опоры. Такая установка позволяет более естественно поместить узел в посадочном гнезде.
9. После окончательной усадки штока в отверстии опоры закручиваем крепёжные гайки. При обозначении в инструкции значений момента затяжки следует воспользоваться динамометрическим ключом.
10. Не забываем после закрепления всех элементов снять стяжку пружины стойки. По окончании ремонта перед выездом на дороги общего пользования необходимо провести тестовую поездку по пустой дороге: так нужно проверить работоспособность рулевого управления и отсутствие посторонних шумов в подвеске.

Статья в тему: Парковка возле дома принесла жительнице Москвы огромные штрафы

Опорный подшипник в устройстве подвески

Подвеска автомобиля  является одной из составляющих ходовой части. Основная функция подвески — обеспечить упругую связь между кузовом и колесами автомобиля (сглаживание колебаний, передающихся на кузов автомобиля, во время движения).

В зависимости от устройства направляющих элементов, различают несколько вариантов автомобильных подвесок:

• Независимый вариант (колеса крепятся на независимых рычагах, что улучшает управляемость автомобиля). Область применения: в передней и задней подвесках легковых автомобилях.
• Полунезависимый вариант (закрепление жесткой балки при помощи торсиона). Область применения: переднеприводные легковые автомобили, микроавтобусы, общая масса которых составляет не более 3.5 тонн;
• Зависимый вариант (наличие в составляющей моста жесткой балки и обеспечение параллельного перемещения колес в поперечной плоскости). Область применения: грузовые автомобили и задняя ось легковых автомобилей.

Подвеска, как конструктивно сложный  набор узлов,  состоит  из множества различных деталей и элементов, таких как: амортизатор, опора переднего амортизатора, пружины, рессоры, различные элементы в виде рычагов, торсионы и др.

Каждая составляющая подвески имеет свою функциональную особенность. Выход из строй хотя бы одного из элементов может повлечь за собой повреждения других не менее важных узлов автомобиля, влекущих за собой ремонтные работы

По этой причине очень важно правильно не только эксплуатировать и обслуживать автомобиль в целом, но и уметь правильно диагностировать ту или иную поломку

Какие функции выполняет опорный подшипник

Опорные подшипники передних стоек являются основными элементами амортизационной системы и входят в составную часть стойки типа Макферсон. Передние опорные подшипники такого типа устанавливаются практически на все переднеприводные автомобили, у которых движение амортизационной стойки либо амортизатора  происходит одновременно с поворотными кулаками.

Место расположения опорного подшипника —  над амортизатором, немного выше передней пружины, при этом шток амортизатора должен проходит сквозь него. Опорный подшипник или опора передней стойки – деталь повышенной прочности, обеспечивающая подвижное соединение кузова автомобиля и амортизатора. Такой подшипник представляет собой одну из разновидностей подшипника качения.

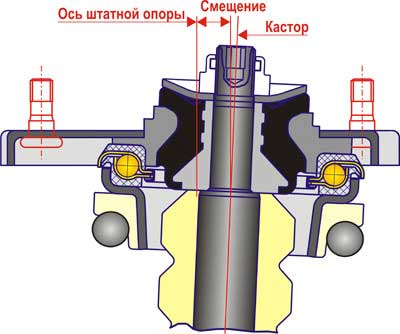

Опорный подшипник: устройство и особенности

Подшипники опорные изготавливаются из очень прочного материала, поскольку подвержены большим эксплуатационным нагрузкам, особенно при езде по бездорожью. Во избежание быстрого изнашивания, опорный элемент накрывают защитным чехлом.

Конструкция подшипника довольна простая и состоит из трех основных элементов:

• верхняя пластина с крепежным элементом;
• непосредственно сам подшипник;
• основание чашечки (чаще всего, эта часть опорного подшипника впрессована в верхнюю пластину вместе с самим подшипником).

В  зависимости от разных технических и конструктивных характеристик опоры передних стоек могут быть нескольких видов:

• опорный подшипник с отделяемым внутренним кольцом (наружное кольцо соединено с корпусом);
• опорный подшипник с отделяемым наружным кольцом (внутреннее кольцо соединено с корпусом);
• опорный подшипник со встроенным внутренним или наружным кольцом (процесс монтажа происходит без использования прижимных фланцев);
• одиночно-разделенный опорный подшипник (наружное кольцо разделено в одной точке, что значительно повышает жесткость и обеспечивает точное вращение наружного кольца).

Смазка опорного подшипника

Чтобы подшипник отработал весь срок эксплуатации или немного больше, некоторые мастера рекомендуют периодически смазывать деталь. Также смазка снижает негативное воздействие на элементы при высоких нагрузках.

Вот чем можно воспользоваться для смазки ОП:

• Смазка для ШРУСа;
• Liqui Moly LM47 – средство, в основу которого входит дисульфид молибдена. Недостатком данного вещества является потеря свойств при контакте с влагой, поэтому такую смазку лучше применять в подшипниках, оснащенных защитными колпаками;
• Литол – самое эффективное из бюджетных средств;
• Разновидности смазок Chevron. Они многоцелевые, и поэтому подходят для обработки опорных подшипников.

Решая, какую использовать смазку, важно помнить, что у всех подшипников все равно есть рабочий ресурс, и поэтому рано или поздно деталь нужно менять. Производитель устанавливает свой интервал, поэтому следует придерживаться рекомендаций для отдельных элементов

Из чего состоит опора стойки амортизатора

Передняя или задняя опора, в зависимости от марки автомобиля, оснащается пластмассовым колпачком, предназначенным для предотвращения повреждения гайки штока. Он фиксируется при помощи защелок или силы трения, располагаясь в отверстии ограничителя отбоя. Конструктивное исполнение составных изделий менее сложное, и чаще всего их можно встретить в задней подвеске. Они имеют три основные части: распорную стальную втулку, нижнюю и верхнюю резиновые втулки. Также опора стойки заднего амортизатора имеет дополнительный элемент в виде резинового буфера сжатия, используемого для упора в нижнюю втулку.

Распорная резиновая втулка входит в конструкцию сайлентблока, устанавливаемого в отверстии кузовной части. В опору монтируется шток, при помощи шайбы в нижней втулке крепится буфер сжатия, и все изделие устанавливается на штоке.

Что указывает на неисправность

Далеко не всегда нужна сложная диагностика и визит на СТО, чтобы понять — опорному подшипнику пришел конец.

По сути, здесь есть два основных показателя поломки или, по меньшей мере, неудовлетворительного состояния устройства, которое требует обязательной замены в ближайшее время.

На многих машинах появляется стук. Но это актуально не для всех автомобилей, поскольку стук в стойках может отсутствовать из-за конструктивных особенностей

Потому чаще автомобилисты обращают внимание на изменения поведения рулевого управления. Машиной рулить сложнее, постоянно нужно подруливать, если вы едете по прямой

Причем когда уводит в ту или иную сторону, можно понять, с какой именно стойкой проблемы.

Причины поломки

Подголовник с монитором: комфортное путешествие задним пассажирам Рубрика: Тюнинг

Про признаки все предельно ясно. Но нужно знать, почему возникает такая неисправность, и попытаться предотвратить преждевременный износ опорного подшипника на передних стойках в будущем.

• Естественные разрушительные процессы. У каждого ОП есть свой ресурс, который обычно вырабатывается через 80-100 тысяч километров пробега. Иногда, если условия эксплуатации трудные, износ происходит быстрее. Потому лучше каждые 20 тысяч км проверять состояние ОП.
• Агрессивное вождение. Если вы любите гонять, резко входить в повороты и буквально насиловать свою машину, чего я категорически не одобряю, тогда ваш ОП и близко не продержится 100 тысяч км. Подобное пилотирование ускоряет процесс износа в разы.

.

• Сомнительное качество подшипника. Многие автовладельцы пытаются сэкономить, покупая дешевые детали. Но служат они мало, могут подвести в самый неподходящий момент. Потому, дорогие автовладельцы, не экономьте на столь важных вещах.
• Условия эксплуатации. Вы можете ездить предельно аккуратно, но при регулярной езде по разбитым дорогам, бездорожью и прочих не самых приятных для машины условиях, ОП быстрее выработается.
• Смазка. Она может иметь плохое качество, потому не упрощает работу подшипника в должной мере. Плюс некоторые смазки чувствительны к низким температурам. Покупая и закладывая смазку, убедитесь, что она качественная и сможет выдержать предстоящие нагрузки, а также условия эксплуатации.

Проблемы работы ОП и их последствия

Работа опорного подшипника

Опорный подшипник амортизационной стойки подвергается жесткой эксплуатации. Особенно при езде по неровным дорогам, поворотам на большой скорости, несоблюдении водителем скоростного режима. Ситуация усугубляется тем, что конструктивно во многих подшипниках (но не во всех) не предусмотрена защита от попадания в них пыли, влаги и грязи. Соответственно, со временем в них образуется абразивная масса, которая ускоряет износ их механизма. Если в конструкции ваших подшипников наличие защитных колпачков предусмотрено, однако их нет на месте (были утеряны) — обязательно закажите новые. Таким образом вы продлите срок эксплуатации подшипника. Также не забывайте заложить в подшипник смазку, об этом мы поговорим далее.

Рекомендуется проверять состояние опорных подшипников через каждые 20 тысяч километров пробега, если изготовителем машины не оговорены другие сроки.

Так, основными причинами выхода опорных подшипников из строя являются следующие причины:

Схема ОП

• Естественный износ детали. Как было указано выше, замену опорных подшипников необходимо проводить не реже чем через каждые 100 тысяч километров пробега автомобиля (как правило чаще, учитывая состояние отечественных дорог).
• Резкий стиль вождения и несоблюдение скоростного режима. В случае, если водитель на большой скорости ездит по ямам или входит в поворот, то нагрузка на всю подвеску машины, и опорный подшипник в частности, значительно увеличивается. А это приводит к его чрезмерному износу.
• Низкое качество детали. Если вы решили сэкономить и купить низкокачественную подделку, то велика вероятность того, что подшипник не выходит обозначенного на его упаковке срока.
• Условия эксплуатации машины. В зависимости от того, к каким условиям предназначена машина, и как она используется выход из строя опорных подшипников может произойти гораздо раньше, чем это предсказывается изготовителем.

При выполнении ремонтных работ на амортизаторе, амортизационной стойке и других смежных деталях рекомендуем вам закладывать в опорный подшипник смазку. Это увеличит срок его эксплуатации, а также снизит нагрузку на все перечисленные выше элементы.

Замена опорного подшипника

Прежде чем рассмотреть пошаговую инструкцию по замене детали, стоит заметить, что это лишь общие рекомендации. Ремонт отдельного автомобиля может иметь свои тонкости, о чем мастер узнает из технической литературы.

Опорник меняется в следующей последовательности:

• Машина поддомкрачивается;
• Откручиваются колеса;
• Производится демонтаж стойки амортизатора (в каждом отдельном случае автомобиль имеет свое крепление, поэтому нужно придерживаться принципа, установленного производителем);
• Используя съемник, пружину сжимают до той степени, пока она не выйдет из посадочного места;
• Выкручивается гайка со штока. При этом стоит учесть, что при ее откручивании шток будет проворачиваться, поэтому необходимо воспользоваться специальным ключом, который зажимает этот прут;
• Старый подшипник освобожден. Теперь можно установить новый и закрутить гайку обратно;
• Проверить, правильно ли пружина разместилась в опоре;
• Плавно снимается пружинный съемник;
• Стойка устанавливается обратно на машину;
• Закручиваются колеса.

Смазка опорного подшипника

По своей сути опорный подшипник представляет собой подшипник качения. Для того, чтобы уменьшить нагрузку на него в процессе эксплуатации, а также продлить срок службы используют различные смазки. Для смазывания опорных подшипников чаще всего используют пластичные их типы. Смазки предназначены для повышения эксплуатационных характеристик подшипников. В частности:

• повысить ресурс подшипника и продлить срок его эксплуатации;
• снизить нагрузку на узлы подвески (не только непосредственно на подшипник, но и другие элементы — рулевое управление, ось, рулевые и соединительные тяги, наконечники и так далее);
• увеличить управляемость автомобиля (не давать ей снижаться в процессе эксплуатации).

Каждый из типов смазки обладает своими характеристиками, преимуществами и недостатками. Поэтому выбирать ту или иную смазку необходимо, учитывая следующие факторы:

• удельные нагрузки, которые действует на опорный подшипник (масса автомобиля, условия его эксплуатации);
• вероятность попадания на/в узел влаги;
• нормальная и максимальная рабочие температуры, на которые рассчитан подшипник;
• материал, из которых изготовлены сопряженные рабочие поверхности (металл-металл, металл-пластмасса, пластмасса-пластмасса, металл-резина);
• характер силы трения.

В нашей стране популярными смазками для опорных подшипников являются следующие:

• ЛИТОЛ 24. Эта простая, проверенная и дешевая смазка отлично подойдет для закладывания в опорный подшипник как один из многочисленных видов подшипников, для которых предназначена упомянутая смазка.
• Различные смазки для ШРУСов. Подробную информацию о популярных марках, их преимуществах и недостатках вы найдете в дополнительном материале.
• Литиевые смазки с добавлением дисульфида молибдена. Таких составов существует очень много. Одной из популярных марок является Liqui Moly LM47. Однако помните, что такие смазки боятся влаги, поэтому их можно использовать лишь в опорных подшипниках, имеющих защитные колпачки.
• Также многие автолюбители используют одну из следующих смазок — Chevron Смазка многоцелевая «Black Pearl Grease EP 2», Chevron Смазка многоцелевая «Delo Heavy Duty EP 2», Chevron Смазка многоцелевая «Delo Grease EP NLGI 2».

Владельцам автомобилей «Форд Фокус» всех поколений настоятельно рекомендуется проверять наличие смазки в новых и б/у опорных подшипниках. Поэтому при появлении малейшего хруста обязательно проверьте состояние подшипника и забейте в него смазку.

Однако в любом случае даже с использованием смазки каждый подшипник имеет свой ограниченный ресурс. Как правило, замена опорного подшипника проводится вместе с заменой амортизатора, если возникла такая необходимость.
