Частые ошибки на брелке сигнализации starline

Сигнализации Starline модельного ряда A90-A96. Технические характеристики и особенности

Серия А состоит из 6-ти моделей, каждая из которых является усовершенствованным вариантом предыдущей версии. Все они имеют обратную связь, жидкокристаллический дисплей на брелоке и современную систему защиты от электронного сканирования. Начиная с сигнализации старлайн а93, в комплекте присутствует CAN-модуль – специальное устройство, взаимодействующее с электронной системой автомобиля.

Основные технические характеристики, характерные для всех моделей серии А 90, это:

• Качественная двухсторонняя связь
• Два пульта управления с интеллектуальной защитой от взлома
• Возможность установки дополнительного оборудования (замок багажника, капота, опускание стекол, складывание зеркал и др.)
• Датчик удара и наклона, который регистрирует поднятие автомобиля с помощью домкрата или эвакуатора
• Турботаймер для турбированных двигателей
• Контроль устойчивости сигнала
• Силовые ключи, которые препятствуют возгоранию проводки в случае короткого замыкания
• Автозапуск двигателя
• Возможность подключения GSM и GPS модуля

Кроме этого, разработчики серии А позаботились о том, чтоб сигнализация охраняла транспортные средства в любых природно-климатических зонах. Температурный диапазон, при котором сигнализации Starline работают бесперебойно, составляет от -50 до +85°C.

О наличии тех или иных функций в конкретной модели можно узнать из следующей таблицы:

CAN-модуль. Применяется в новых автомобилях, оборудованных CAN –шиной. Он обеспечивает согласованность действий блока управления автомобилем и сигнализации, а также упрощает подключение системы. Применение этого модуля практически сводит на нет программные сбои и ошибки системы.

Управление с телефона. Осуществляется с помощью встроенного GSM модуля. Это очень удобная функция, позволяющая осуществлять автозапуск непосредственно с мобильного телефона, а также производить мониторинг состояния автомобиля дистанционно

Контроль канала связи. В сигнализациях А 90-92 проверку наличия связи необходимо осуществлять при помощи нажатия кнопки брелока. Начиная с модели А-93, проверка уровня сигнала производится автоматически через 5-7 минут. Такая проверка исключает взлом сигнализации при помощи так называемых «глушителей эфира», которые искусственно создают помехи.

Дистанционный запуск двигателя. Позволяет включить его с помощью кнопок пульта или мобильного телефона. Прогрев может осуществляться в определенное время, заранее установленное водителем, и длиться заданное количество минут.

Реле блокировки. Обеспечивает дополнительную защиту от угона при помощи блокировки двигателя. Оно устанавливается в любом месте в автомобиле, и обнаружить его злоумышленникам непросто. В сигнализации А96 реле поставляется в комплекте, а для модели А93 его необходимо подключать отдельно.

GPS модуль. Эта функция предоставляет возможность отследить точное местонахождение автомобиля при помощи бесплатного сайта в сети интернет.

В сигнализациях старлайн а93 модели и выше, функция GPS может быть встроенной или являться дополнительной опцией. Если передатчик есть в комплекте, к названию сигнализации прибавляется обозначение «GPS».

Характеристики сигнализации

Комплектация:

• центральный блок сигнализации;
• 1 брелок с двусторонней связью с ЖКИ;
• 1 брелок с двусторонней связью без ЖКИ;
• приемопередатчик;
• кнопка капота;
• светодиод;
• сервисная кнопка;
• комплект проводов;
• датчик температуры двигателя;
• инструкция по установке;
• инструкция по эксплуатации;
• памятка пользователя;
• реле блокировки с колодкой.

Технические характеристики:

• Несущая частота радиосигналов управления от 433,05 до 434,79 МГц;
• Количество радиоканалов управления 128;
• Максимальный радиус действия основного брелока при передаче команд управления
• 800 м;
• Максимальный радиус действия основного брелока при приеме сигналов оповещения
• 2000 м;
• Максимальный радиус действия дополнительного брелка 15 м;
• Тип датчика удара/наклона интегральный трехосевой акселерометр;
• Рабочая температура от -50 до +850С;
• Напряжение питания постоянного тока 9 — 18 В;
• Ток, потребляемый сигнализацией в режиме охраны не более 26 мА.

Появление ОС 7 на брелке Старлайн при запуске

Система пишет на экране брелка этот текст (ОС 7) и одновременно останавливается выполнение автоматического запуска мотора.

Комплексы Старлайн редко начинают выдавать данную ошибку в первый год или два после покупки. Обычно проблемы появляются через какое-то довольно продолжительное время после начала активного пользования.

Есть несколько основных причин, по которым система показывает надпись ОС 7. Среди них стоит выделить:

• проблемы с работой концевых переключателей дверей;
• опущенное состояние рычага стояночного тормоза;
• некорректная работа обходчиков иммобилайзеров;
• отсутствие тахометрического сигнала от датчика вращения коленчатого вала транспортного средства к основному блоку противоугонной системы;
• отсутствие ответного сигнала мотора после его автоматического пуска;
• проблемы с переходом на программную нейтраль у автомобилей, оснащённых ручной коробкой передач;
• проблемы с работой электроконтактов или иные поломки проводки;
• пониженное напряжение на выходе из батареи;
• зимнее замерзание смазочного масла;
• возрастание напряжения статического тока в холодное время года.

Вызвать неполадки могут как каждая из перечисленных причин в отдельности, так и комбинация нескольких.

Решение проблемы при автозапуске

Сильнее всего появление ошибки ОС 7 влияет на выполнение автосигнализацией Старлайн автоматического запуска силового агрегата. В большинстве случаев и для абсолютного большинства моделей сигналок, включая А92, А93, А95 и Е90, проблема выглядит так: система выполняет подготовку к запуску и прокручивая стартером двигатель, выполняет его, но из-за некорректного самоопределения мотора автоматически отключает зажигание сразу же.

В случае, если удаление ошибки через отключение аккумулятора оказалось безуспешным, прибегают к перепрошивке блока связи с CAN-модулем или же его полной замене. В редких случаях проблема кроется в сбое программы, обеспечивающей работу основного блока сигнализации. Если дело именно в этом, то единственный способ решения проблемы — обращение в авторизованный сервисный центр.

Второй способ контроля старта — по сигналу светодиодной лампы. В таком случае неполадка кроется в неисправности регулирующего реле, установленного на аккумуляторе. Единственный способ устранения неполадки — скорейшая замена сломанных элементов, иначе аккумулятор очень быстро окажется разряжен.

Автовладельцы, чьи системы оснащены контролем старта мотора по тахометру, зачастую сталкиваются с тем, что амплитуда и продолжительность импульсов тахосигнала не достаточны для регистрации оборотов или же те просто не доходят до сигнализации. Такая проблема возникает в том случае, если аналоговый вход тахосигнала подключают к форсунке силового агрегата. Чтобы сигналка вновь регистрировала сигнал, необходимо поднять частоту оборотов, для чего переключают тахометрический вход на управляющий провод катушек системы зажигания. В крайнем случае, меняют метод контроля. Производитель считает контроль по тахометру не достаточно надёжным, поэтому изначально рекомендует не пользоваться им.

Способ контроля через подключение провода к положительному или отрицательному контакту генератора считается достаточно надёжным, но тоже может давать сбои, если предварительно не уточнить, не начинает ли данная конкретная модель генератора подавать сигнал ещё, когда происходит прокрутка. Для выяснения этого подойдут тестовые запуски.

Что делать, если машина не заводится с ключа

Некоторые автомобилисты, на чьих машинах установлены системы Старлайн А92, А93, А94 и Е90 сталкиваются с ситуацией, когда запуск двигателя с ключа не работает — функционирует лишь холодный запуск с брелка или автозапуск. Такая ситуация возникает по двум причинам:

1. Из-за поломки замка зажигания.
2. Блокировки ручного запуска, которая настраивается 10 функцией.

Для каждой модели сигналки существует свой способ входа в настройки функций, но во всех случаях для этого используется сервисная кнопка Валет. В случае со Старлайн А93, её нажимают сначала пять раз и сразу же включают зажигание. Потом нажимают десять раз для программирования опций. А потом с помощью брелка выбирают первый или второй вариант (в зависимости от тогою какой уже стоит) — соответственно, первой или второй клавишей.

Другие ошибки данной модели

На дисплее пульта отображаются дополнительные коды. Водитель, ориентируясь на полученную информацию, проверяет компоненты охранного комплекса и самостоятельно устраняет неисправности. Следует учитывать, что ряд кодов ошибок не указывают на неисправности, а являются сервисными сообщениями.

R99

Появление на брелке сигнализации Старлайн А93 сообщения R99 не является кодом ошибки. Индикация обозначает активацию неограниченной поддержки цепей зажигания в процессе резервирования программной нейтрали. Если код отображается на дисплее после осуществления автоматического запуска, то причину следует искать в сбое канала обмена информацией между коммуникатором и головным блоком. Для восстановления работоспособности рекомендуется отключить, а затем вновь включить питание пульта (путем снятия и установки батарейки).

SP или 5P

Надпись SP (ошибочно читаемая как 5P) указывает на неудачную попытку автоматического или дистанционного запуска. Проблема наблюдается при низкой температуре воздуха, когда заряда аккумулятора не хватает для интенсивного прокручивания коленчатого вала, а на электродах свечей конденсируются пары топлива. Дефект возникает и при неправильном алгоритме резервирования пуска мотора (на машинах с механической трансмиссией).

U9N L9N

Код U9N отображается на экране в момент постановки под охрану в режиме активного автоматического пуска (процедура программирования нейтрали произведена удачно). При попытке опроса комплекса на дисплее отображаются значки активного режима охраны с подачей сигналов сиреной. Если водитель запирает машину пультом в штатном режиме, то текст не появляется. Причиной дефекта является неправильный алгоритм отслеживания работы силового агрегата (по напряжению). После программирования контроля по тахометру проблема исчезает.

Если на табло написано L9N и остановка не работает после постановки под охрану, то одновременно блокируется опрос состояния охранного комплекса. Для решения проблемы необходимо проверить коммутационные схемы. При подсоединении отрицательного питания к штатным проводам возможно пропадание сигнала, что воспринимается как присутствие водителя в салоне. После подключения соответствующих кабелей к кузову машины дефект пропадает, двигатель запускается дистанционно или по автоматическим алгоритмам.

SIA

Коммуникатор выдает код SLA (ошибочно именуемый SIA из-за особенностей шрифта на дисплее) при активации режима Slave. Если водитель включает охранное оборудование штатным ключом, то коммуникатор получает сигнал обратной связи от сигнализации. Аналогичная надпись появляется и в момент снятия охраны, что не является неисправностью. Если при отображении кода не работает автозапуск, то следует проверить настройки центрального блока и надежность установки коммутационных шнуров.

Как не допустить ошибку ОС 7

Лучший способ не допускать появления надписи — правильно ставить автомобиль на охранный режим. Для чего:

• ставить машину на ручной тормоз до остановки двигателя;
• достать из замка зажигания ключ;
• покинуть салон и захлопнуть двери;
• закрыть дверные замки с помощью пульта управления.

• не открывать двери во время постановки автомобиля на программную нейтраль или охранный режим;
• не заглушать мотор за противоугонную систему — она должна сама это сделать;
• регулярно чистить и смазывать концевики дверей;
• как можно лучше защищать устройство от сильных морозов зимой;
• не допускать кустарной, некачественной установки сигнализации, без гарантии;
• не допускать выхода из строя аккумулятора.

В случае соблюдения этих простейших правил, автовладельцу не придётся столкнуться с ошибкой ОС на противоугонном комплексе Старлайн любой модели до последнего.

Начала глючить сигналка, через раз не срабатывает автозапуск и появляется ошибка на брелке ос-7. Фото из просторов, суть та же. Так как проблема давно знакомая, сталкивался с подобным на двух других авто и в обоих случаях был один и тот же косяк — начинал глючить обходчик иммобилайзера. Нужно достать коробочку (синяя или черная точно не помню), в которой собственно и находится второй ключ и плата на которой он закреплен

Так вот эту плату нужно пропаять дополнительно и всё, проблема устранялась.Внимание вопрос: в какой части торпеды находится обходчик, кто разбирал, за приборкой или за мафоном, куда его могли пихнуть установщики?За помощь +100500 к карме!

UPD: проблема решилась, сдвинулся штатный иммо возле замка зажигания, отчего пропала связь с обходчиком, снял чехол-крышку над рулем и подвинул иммо наместо ближе к замку зажигания. Всё работает. Правда перед этим снимал обходчик, пропаивал все контакты на плате, поменял реле 12В (5-ти контактное), но это было сделано зря.

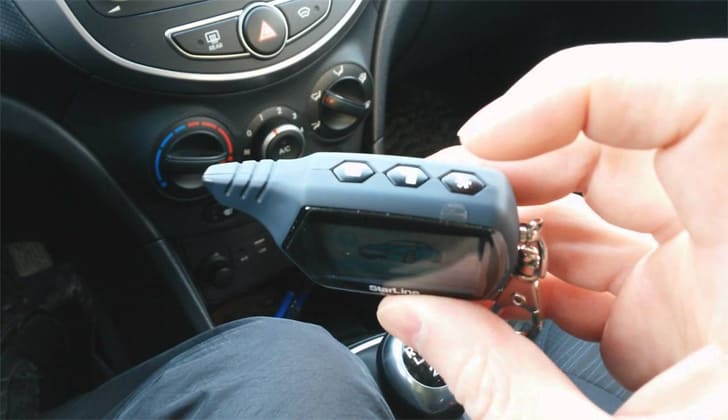

Настройка брелка автосигнализации Старлайн

1. Зажигание включают, защитный режим выключают. Это первый шаг, когда выполняется настройка брелка StarLine.
2. Защитный режим активируется только 1 кнопкой, которую последовательно и быстро нажимают 7 раз.
3. Успешное налаживание связи между компонентами отображается как семикратный звуковой сигнал, раздающийся после включений зажигания.
4. Кнопки 2 и 3 используют одновременно. Их удерживают до появления 1-кратного сигнала у системы.
5. Зажигание выключается. Пятикратное моргание поворотных огней подтвердит правильность действий. Настройка сигнализации по этой функции завершена.

Включение автозапуска сигнализации

Только мастер может грамотно настраивать автозапуск Старлайн. Он использует установку специального ПИН-кода для реализации функции. Память устройства сохраняет все настройки, заданные производителем. При необходимости дополнительной установки автозапуска настройка сигнализации сбрасывается до первоначального состояния.

В отдельном алгоритме выполняют действия, подготавливая систему для запуска:

• Сохранение положения в нейтрали для рычага, с которого управляют механической трансмиссией.
• Извлечение ключа из замка после начала работы двигателя. Мотор оставляют заведённым.
• Начало работы тормоза в ручном режиме.
• Закрывают все двери вместе с капотом и багажником.

Удобный вариант – включение автозапуска с брелка, в зависимости от температурного, временного показателя.

Настройка времени

Вопрос решается не такой уж и сложной последовательностью действий:

1. Ждут появления одновременных двух сигналов звука после зажима третьей кнопки. Затем последуют другие сигналы, их тоже два. Это значит, что закончен вход в настройки часов. На следующем этапе на экране включаются два световых индикатора.
2. Минуты настраивают, когда однократно нажимают на кнопку 3. Кнопки 1 и 2 нажимаются, соответственно, для увеличения или уменьшения значения.
3. Активация функции будильника предполагает нажатие на кнопку 3 в следующий раз. Значение часов регулируется 1 и 2 кнопкой.
4. Значение минут устанавливают повторным использованием кнопки 3.
5. Будильник активируется, если кнопку 3 применяют снова.
6. В дальнейшем та же кнопка отвечает за таймер. Кнопки 2 и 3 увеличивают, либо уменьшают имеющиеся значения.
7. Если на протяжении 5 секунд ни на что не нажимают –настройки сигнализации просто закрываются.

Регулировка громкости звуковых оповещений

В данном случае потребуется инструмент под названием VALET. Сначала зажигание выключают, жмут на кнопку 5 раз, снова включают двигатель. Затем нажимается кнопка 2, за которой следует появление надписи SO UN.

При настройке начинают с зажатой кнопкой 3 на несколько секунд, потом на кнопку слева. Дисплей покажет точную цифру, соответствующую текущему уровню громкости. Нужные уровни настраивают, продолжая регулировку 3 кнопкой. Потом можно начать пользоваться сигнализацией StarLine.

Регулировка чувствительности датчика удара

И здесь нужна кнопочка 3. Достаточно удержания на несколько секунд, потом кнопку отпускают, нажимают повторно. Чувствительность датчиков регулируется кнопка 2 и 3. Последняя нажимается при необходимости сохранить результаты настроек.

Как сбросить настройки брелка?

Иногда нужно забыть предыдущие настройки, чтобы восстановить заводское состояние устройства. И здесь нет ничего сложного, если следовать такому порядку:

• Включают зажигание, с ключом в замке.
• На VALET от сигнализации Старлайн надо нажимать 9 или 10 раз. В инструкции к каждой конкретной модели прописано точное количество раз.
• Включается зажигание, ожидают нескольких звуковых сигналов.
• Очередное применение кнопки Valet перед тем, как раздаются сигналы в виде звука.
• Далее идёт кнопка 1. За её нажатием ожидают звуковой сигнал, далее подтверждают действие со сбросом настроек.
• Когда работа завершится – зажигание снова включают, с поворотными сигналами, моргающими 5 раз. Пульт сигнализации перестраивается.

Настройка дополнительных функций

В автоматическом режиме работают такие возможности, как открывание и закрывание дверей. Иногда используют цифру 10, чтобы отказаться от работы той или иной функции в случае необходимости. Общая конструкция и режимы работы остаются у брелков примерно одинаковыми. Но конкретные различия между моделями всё-таки имеются. Лучше заранее изучить инструкцию для получения более точной информации. Тогда сигнализация Starline не вызовет проблем.

Что лучше: сигнализация StarLine A96 ВТ или Пандора Х1900ВТ

Среди конкурентов автосигнализации данной модели можно выделить продукцию соперничающей фирмы: Pandora X1900BT. Наглядные сравнения даны в таблице, представленной ниже.

Повреждение проводки

Такая проблема считается одной из самых распространенных. В такой ситуации выполнить ремонт будет максимально сложно, т.к. нужно будет проводить длительную диагностику с применением специального оборудования и искать место повреждения.

Основные причины поломки:

• использование охранного комплекса на протяжении длительного периода;
• резкие перепады температур;
• попадание влаги на проводку (приводит к образованию окислений в местах контакта);
• поломка предохранителя;
• подключение дополнительного устройства большой мощности;
• попытка угона транспортного средства.

В случае возникновения повреждения проводки двигатель не запускается даже при многократном нажатии кнопки на брелоке. При этом сам пульт управления находится в рабочем состоянии.

Порядок устранения проблемы:

1. С помощью мультиметра проверяют каждый провод, подключенный к микропроцессорному блоку.
2. Обнаружив повреждение, выполняют его ремонт. Для этого спаивают оборванные контакты или полностью заменяют кабель на новый.
3. После этого выполняют проверку работоспособности системы. Если проблема не устранена, продолжают поиск остальных повреждений.

Настройки Starline B94

Настройка часов

На брелке отображается показатель времени. Он не только является удобной опцией, но также помогает в реализации некоторых функций. К примеру, если данный параметр отображается некорректно (после смены батареи), то автозапуск по будильнику будет происходить не в то время и т.д.

F1 – выставление времени и даты.

F2 – параметры будильника.

F3 – установка обратного отсчета.

F4 – выбор громкости и настройка сигналов.

Регулировка параметра происходит при помощи второй и третьей кнопки, где 2 – увеличение параметра, а 3 – уменьшение. Для запоминания времени нужно ничего не трогать. После 8-ми секунд бездействия система выйдет из режима программирования, сохранив показатели.

Как включить автозапуск

Функция дистанционного запуска является очень удобной и позволяет прогревать мотор в нужный момент: перед выходом на работу, при падении температуры ниже желаемого минимума и т.д. Выставление необходимых параметров производится через меню программирования (вторая таблица), где можно выбрать из нескольких вариантов.

Активация автозапуска происходит непосредственно с брелка. Завести мотор можно нажав длительно на первую кнопку (до мелодичного сигнала), а затем коротким кликом на клавишу три. Заглушить двигатель можно при помощи комбинации клавиш один (длительно) и четыре (коротко). Также владелец продлевает время работы мотора, нажимая на первую, а затем на третью кнопку.

Для активации автозапуска по будильнику необходимо переключить курсор на дисплее на соответствующую пиктограмму, а после нажать первую кнопку. Если требуется завести автомобиль через определенный промежуток времени, то выбирается опция запуска по таймеру и выбирается уже иконка с символом песочных часов. Подтверждение также происходит при помощи клавиши один.

Есть также автозапуск по температуре, полезный для холодного климата. Ее активация тоже осуществляется курсорным способом. Сначала нажатием кнопок курсор выставляется на индикатор градусника, а затем коротко кликается первая клавиша. При помощи этой же кнопки выставляется желаемый показатель температуры (с шагом в три градуса). После зажатия кнопки на три секунды, функция станет активной. Отключить опцию автозапуска можно аналогичным способом (выставлением курсора на соответствующую иконку и кликом по первой кнопке).

Настройка датчика удара

Сигнализация Старлайн Б94 оснащена специальным датчиком удара, поднимающим тревогу в случае нанесения корпусу автомобиля каких-либо повреждений. Бывает так, что она срабатывает самостоятельно, от гула проезжающих машин и т.д., доставляя дискомфорт владельцу.

Это означает, что чувствительность датчика удара слишком высока и ее надо корректировать. Чтобы осуществить эту процедуру, необходимо добраться до самого датчика. Как правило, он расположен возле передней стойки. На самом приборе есть специальные регуляторы, которые можно настроить с помощью отвертки. Их надо поворачивать, одновременно постукивая машину, чтобы добиться оптимального положения.

Модуль gsm/gps

Некоторые модификации сигнализации оснащены дополнительными GPS-модулями, позволяющими управлять рядом функций с телефона, вызывать помощь или отслеживать координаты автомобиля. Данная запчасть синхронизируется с телефоном, а в комплект входит специальная СИМ-карта с соответствующим тарифом. При использовании другой карты система работает, но у владельцев могут быстро заканчиваться деньги на счету из-за постоянного использования интернет-трафика.

Приложение для телефона

Для удобства пользования под сигнализацию Старлайн В94 имеется собственное приложение для телефона, работающее с операционными системами iOS и Android. Владелец должен сначала пройти регистрацию на сайте онлайн-мониторинга. Здесь же можно настроить все необходимые параметры, включая даже чувствительность датчиков удара. После авторизации становится доступна активация опций (к примеру, автозапуска) через смс команды, что существенно облегчает жизнь водителю.

Сброс до заводских настроек

• выключить зажигание, нажать сервисную кнопку Valet девять раз;
• включить зажигание, прослушать девять звуковых и световых сигналов;
• нажать еще раз сервисную кнопку, прослушать еще один сигнал;
• кликнуть по первой клавише на пульте, чтобы подтвердить сброс на заводские настройки;
• снова выключить и включить зажигание. Подтверждением успешной процедуры будет три световых сигнала автомобиля.
