Признаки неисправности датчика температуры охлаждающей жидкости

Как проводится диагностика ошибки P0116?

• Необходимо визуально осмотреть все электрические разъемы, проводку идущие к датчику на наличие повреждений
• При помощи сканера OBD-II проверяются все «замороженные» коды ошибок, после чего они сбрасываются
• Двигатель проверяется на наличие неисправностей, после чего проводится тест-драйв с целью продублировать ошибку. Если неисправностей в двигателе не выявлено и P0116 ошибка не появляется снова – диагностику можно считать законченной.
• Если одновременно с ошибкой P0116 присутствуют коды P0115, P0117, P0118 или P0125, то сначала диагностирует и устраняем их.
• Снимаем и проверяем термостат на открытие при заданной температуреОбщие ошибки при диагностике кода P0116
• В первую очередь, не проводится визуальный осмотр датчика температуры его разъемов и проводки
• не выполняется диагностика и устранение сопутствующих ошибок P0115, P0117, P0118, или P0125
• Не следует заменять датчик ECT, если тесты не указывают на проблему именно в нем
• Перед установкой не тестируется новый датчик температуры. Его нужно подключить и проверить через сканер OBD-II значение которое он передает блоку управления. Оно должно соответствовать или быть очень близким – температуре окружающей среды.

Можно ли продолжать ездить на автомобиле

Отказ датчика
температуры впускного воздуха, который перестает выдавать информацию или
определяет ее неправильно, приводит одновременно к нескольким неприятным
последствиям. В первую очередь начинаются проблемы со стартом силового
агрегата. Это связано с тем, что терморезистор работает вместе с датчиком
температуры охлаждающей жидкости

Поступающие от них данные позволяют точно
«вычислить» время впрыска, что особенно важно при пуске мотора «на горячую».
Попутно выявляются и иные проблемы:

• падение мощности двигателя, ухудшение его приемистости;
• неустойчивое функционирование мотора на холостых оборотах.

Что это такое, где находится и зачем он нужен в машине

ДТОЖ называют приспособление, которое необходимо для того, чтобы измерить температуру охлаждающей жидкости в двигателе. Все показатели устройства сохраняет блок управления двигателя, и происходит автоматическое регулирование количества поступающего топлива и угла опережения зажигания.

Знаете ли вы? ДТОЖ независимо от марки авто по внешним данным абсолютно одинаковый, поэтому спутать его с какой-либо другой деталью практически невозможно.

У большинства автомобилей показатели ДТОЖ отображаются на приборную панель.

Современные ДТОЖ имеют широкий функционал и очень низкую вероятность поломки. Такие устройства называют также термисторами, они могут очень быстро подстраиваться под температурный режим, меняя данные сопротивляемости.

Обычно термисторы делают из никеля или кобальта — полупроводников, благодаря чему в процессе повышения температуры в разы растут свободные электроны, и сопротивление максимально уменьшается. Прибор имеет защитную оболочку, которая хорошо проводит тепло, корпус оснащён электро-разъёмом и крепёжной резьбой.

Узнайте, как проверить плотность охлаждающих жидкостей.

Прибор может оказывать следующее воздействие на двигатель внутреннего сгорания:

• обогащать тепловоздушную смесь. Если устройством определено, что температура ниже нормы, он регулирует продолжительность воздействия сигналов, чтобы обогатить топливную смесь. Когда температура принимает нужные значения, происходит обеднение горючего, снижается возможность перерасхода топлива и уменьшается количество выхлопа;
• выставлять зажигание и делать его поздним или ранним. В процессе роста температуры устройство способно отрегулировать угол опережения зажигания, чтобы снизить токсичность выхлопа;
• оказывать влияние на правильную рециркуляцию газов в процессе прогрева авто;
• способствует продувке фильтрационной системы, улавливающей топливные испарения;
• блокирует гидротрансформатор коробки передач в процессе прогрева двигателя;
• активирует и отключает вентилятор охлаждения двигателя, согласно температурному контроллеру подбирая оптимальную температуру.

Термистор может иметь:

• отрицательные показатели температурного коэффициента, когда максимум сопротивления возможен только при холодном моторе;
• положительные показатели температурного коэффициента, который характеризуется ростом сопротивления, если температура увеличивается.

Место, где установлен датчик в вашем авто, может отличаться и зависть от марки. Чаще всего это верхняя часть радиатора, головка блока цилиндров или корпусная часть термостата.

Важно! Где бы ни устанавливался датчик, рядом с ним фиксируют шланг отвода, который является проводником охлаждающего агента в радиатор

Насколько серьезной является ошибка P0118?

При появлении ошибки P0118 ECM автомобиля переведет двигатель в аварийный режим. Пребывание в аварийном режиме может привести к неустойчивой работе двигателя, что будет длиться до тех пор, пока двигатель не прогреется до нормальной рабочей температуры. Возможно увеличение расхода топлива и накопление чрезмерного количества углерода на компонентах двигателя. Вождение автомобиля, работающего в аварийном режиме, в течение длительного времени может привести к возникновению ряда других проблем, включая проблемы с системой зажигания. Также вентиляторы системы охлаждения могут работать непрерывно.

Некорректная работа ДТОЖ. Ориентиры для водителя.

Простота устройства прибора, гарантирует его долгий эксплуатационный срок. Но иногда он дает сбои. Если датчик поломался, его надо менять. Это расходная деталь, ремонту не подлежит.     Однако подавляющее большинство случаев неисправности связано с целостностью электрической цепи. Обрывы, отходы контактов, ржавчина и загрязнения – вот основные провокаторы размыкания цепи. Как раз эти неполадки каждый автолюбитель способен сам определить и устранить.

Устройство не ломается одномоментно, незадолго до «гибели» он подает сигналы бедствия, которые водитель должен уметь распознавать. Среди них:

• Не включается вентилятор. Это, конечно не основной симптом, однако, самый первый тревожный звоночек;
• Возросший расход бензина;
• Слишком высокие обороты в холостом режиме;
• Характерные звуки детонации двигателя;
• Затрудненный запуск;
• Повышенный нагрев мотора, вплоть до абсолютного перегрева;
• Сообщение бортового компьютера об ошибке.

Среди множества причин поломки прибора, выделим самые важные:

• Плохое качество охлаждающей жидкости. Приводит к покрытию поверхности чувствительного элемента кристаллическим осадком, а также, разрушает поверхность датчика;
• Утечка и снижение уровня антифриза. Причиной становится изношенная прокладка. Разгерметизация корпуса;
• Некачественный, контрафактный, прибор;
• Нарушение целостности электроцепи. Это целый комплекс причин – коррозия, неровная подача тока (скачки напряжения), обрывы, плохая пайка пинов, неправильное подсоединение контактов, короткие замыкания, потеря напряжения, накопившийся нагар на проводах;
• Загрязнение.

Коды ошибок ваз 2114, инжектор 8 клапанов

В автомобиле ВАЗ 2114 производитель установил бортовой компьютер, благодаря которому можно вовремя узнать о наличии неисправности и своевременно ее устранить, прежде чем проблема усугубится. Но на дисплее ошибки отображаются в виде чисел – специальных кодов, которые требуют расшифровки, поскольку сами по себе они никакого смысла не несут.

Можно выделить всего 2 группы ошибок, коды которых отображает бортовой компьютер ВАЗ 2114. Ошибки из первой группы возникают значительно чаще, чем остальные, поэтому приведем несколько самых распространенных:

1. «Р1602» — код ошибки, который сигнализирует о наличии проблем с контроллером двигателя. Дисплей компьютера может довольно часто демонстрировать этот код, что говорит о необходимости замены контроллера.
2. Ошибка «Р0340» (или «Р0343») возникает при неисправностях или полном отказе в работе датчика положения коленвала.
3. «Р0217» сигнализирует о перегреве двигателя автомобиля или о необходимости заменить моторное масло.

Это далеко не все ошибки, которые возникают в процессе эксплуатации ВАЗ 2114. Полный перечень можно найти в одном из файлов ПО для диагностики, а список наиболее распространенных ошибок будет приведен далее в данной статье.

Нюансы самодиагностики ваз 2114

При проведении диагностики на специализированных СТО и самостоятельно могут быть получены различные результаты и коды ошибок. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр. Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9. Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.

Сброс ошибки «checkengine»

Как видно из ролика, ошибку можно сбросить, выполнив следующие действия:

• Заглушить двигатель, но оставить включенным зажигание автомобиля.
• Отсоединить клемму АКБ авто и выждать несколько секунд.
• Установить клемму обратно и завести двигатель.

Ошибка после данных действий будет сброшена, но если она вызвана серьезными неисправностями в двигателе, она возникнет снова. В этом случае лучшим вариантом будет обратиться в СТО.

Определение и расшифровка ошибок на ваз 2114

Самостоятельная диагностика автомобиля позволяет выявить неисправности, но некоторые из них выявить получается крайне редко. Для диагностики используют одометр.

Самодиагностика ваз 2114

Последовательность действий следующая:

1. Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение.
2. Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки.
3. Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра.

Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер. Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.

Диагностика неисправностей с использованием специального оборудования

Для выявления неисправностей на СТО обычно используют бортовой компьютер автомобиля и ноутбук со специализированными приложениями. В этом случае удается получить коды ошибок, которые соответствуют различным неполадкам. Наиболее распространенные из них приведены в таблице.

Если возникают ошибки с другими кодами, следует ознакомиться с информацией о них в файле, который находится в комплекте с приложением для диагностики автомобиля, или осуществить поиск в интернете.

Контроллер очищает память после выключения двигателя вместе с зажиганием и отсоединения питания от аккумулятора на 10-15 секунд. Таким способом можно после ремонта определить, была ли устранена неисправность.

Ошибки в ВАЗ 2114 возникают нередко, поэтому навыки распознавания их окажутся не лишними для проведения правильного ремонта автомобиля. Для правильной диагностики потребуется компьютер со специальной программой и понимание показаний бортового компьютера.

vazremont.com

Что делать, если возникла ошибка P0134

Для устранения ошибки P0134, сообщающей о потере сигнала с датчика кислорода, потребуется провести диагностику цепи питания датчика и проверить его непосредственно. Для этого автомобиль необходимо поставить на «яму» или эстакаду. Начать проверку рекомендуется с диагностики проводки. Если с ней проблем нет, а контакты не окислены, можно переходить непосредственно к проверке исправности датчика.

Перед тем как приступать к диагностике датчика вольтметром, нужно его визуально осмотреть. Если имеются неисправности с нагревателем датчика или смесь излишне обогащена, на датчике будут следы сажи, которая часто засоряет элемент, вследствие чего он выходит из строя. Еще одной распространенной причиной поломки лямбда-зонда является повреждение его свинцом, излишне содержащимся в используемом бензине. Если же на датчике кислорода присутствуют белые отложения, это говорит о плохих присадках в используемом топливе.

Если внешний осмотр датчика кислорода не помог выявить проблему, можно переходить к его проверке вольтметром. Диагностика датчика кислорода происходит следующим образом:

1. Двигатель автомобиля необходимо прогреть до рабочей температуры;
2. Далее щупы мультиметра, переведенного в режим вольтметра, подключаются между сигнальным проводом и проводом массы;
3. Обороты двигателя автомобиля повышаются до 2500-3000 за минуту.

В момент проведения теста необходимо следить за показателями сигнала с датчика кислорода. Полученные данные сравниваются с эталонными значениями, приведенными в книге по технической эксплуатации автомобиля. Обычно, сигнал должен варьироваться от 0,2 до 0,9 Вольт.

Обратите внимание: В редких ситуациях выход из строя датчика может быть связан не с отсутствием изменения сигнала или его варьированием в неправильных значениях, а с медленным откликом лямбда-зонда. Считается, что каждую секунду должно происходить изменение показаний измерения на прогретом двигателе

Согласно общему правилу, датчик кислорода необходимо менять каждые 100 тысяч километров пробега. Поэтому, если возникла ошибка P0134, и пробег машины приближается к 100 тысячам или преодолел данное значение, можно смело менять датчик кислорода без проверки, поскольку вскоре он все равно выйдет из строя.

(410 голос., средний: 4,56 из 5)

Датчик абсолютного давления во впускном коллекторе

Для начала стоит отметить, что в большинстве случаев, обзывать этот датчик датчиком абсолютного давления не совсем корректно, так как его задача не только измерить абсолютное давление в коллекторе, но а также и атмосферное (барометрическое) давление вне коллектора. Поэтому его с таким же успехом можно назвать и датчиком барометрического давления.

Для чего это необходимо?

Дело в том, что в разных местах нашей планеты атмосферное давление не одинаково. Да и в одном и том же месте давление с течением времени изменяется.

А при разном давлении изменяется и плотность воздуха, что приводит и к изменению массы воздуха на один и тот же объем. А это уже совершенно различные условия работы двигателя, и эту ситуацию блок управления двигателем должен учитывать, чтобы корректно управлять всё тем же двигателем.

При включении зажигания ЭБУ первым делом оценивает барометрическое давление. Так как пока двигатель не запущен, то давление в коллекторе равняется атмосферному. Именно этот момент позволяет избежать установки дополнительного датчика давления, который бы измерял барометрическое давление.

Ещё раз повторюсь — величина барометрического давления является очень важным измерением для нормальной работы системы управления двигателем!

Именно поэтому в мануалах по эксплуатации автомобиля указывается требование — при движении в горной местности или, наоборот, когда Вы едите с возвышенности, допустим, к морю, то необходимо периодически останавливать двигатель, чтобы ЭБУ определил новые значения барометрического давления.

Но кто из водителей будет останавливать двигатель, только из-за того, что так написано в книжке по эксплуатации? Да и кто, вообще, их читает?

Поэтому в ЭБУ закладывают алгоритмы перепроверки барометрического давления, которые работают и без остановки двигателя. Обычно это происходит при большой нагрузке на двигатель и при почти максимально открытой дроссельной заслонке.

Вот давайте посмотрим на приведенные графики. До резкого и полного нажатия педали газа, барометрическое давление составляет 98 кПа

Далее мы резко нажимаем педаль газа до упора и блок управления делает перезамеры барометрического давления. Оно теперь составляет 97 кПа

К чему это всё я описывал?

А чтобы подвести к первому заблуждению об этом датчике.

Большинство при проверке датчика абсолютного давления обращает внимание только на давление в коллекторе! Оно и понятно — датчик же абсолютного давления, значит и проверять необходимо абсолютное давление. Логика, в принципе, понятна, но имея уже какой-никакой опыт, я могу утверждать на основании своей личной статистики, что в подавляющем числе случаев неисправностей датчика абсолютного давления, проблемы вылезают как раз в некорректном измерении барометрического давления

Хотя абсолютное давление в этот момент не вызывает вопросов.

У меня таких проблемных графиков много и все я их выкладывать не буду, конечно. Но для примера парочку покажу. Вот барометрическое давление 112 кПа. Встречал показания и 115 кПа. Хотя максимальное давление на планете было официально зарегистрировано, по-моему, 108 кПа.

Поэтому датчик явно и нагло врет

Вот другой пример. Автомобиль едет по обычной дороге и показания барометрического давления составляют 98 кПа.

Но спустя пару секунд, давление падает до 84 кПа

Давление упало на 14 кПа! Такое может быть в реальности?

Конечно же нет. Датчик явно дает неверные показания. Хотя к абсолютному давлению в коллекторе претензий нет.

В общем, вывод первый — датчик абсолютного давления служит не только для измерения абсолютного давления, но и для измерения барометрического давления. Причём довольно часто проблемы проявляются именно в замерах барометрического давления, что приводит к проблемам в работе и пуске двигателя.

Второй вывод — датчик абсолютного давления измеряет давление в коллекторе! Если на последнем графике абсолютное давление составляет 28 кПа, то это и есть давление 28 кПа, но никак ни разрежение и, уж тем более, не вакуум, как часто можно встретить это описание в интернете. Это давление!

Ну теперь плавно перейдём к третьему и самому главному выводу. Для чего нужен датчик абсолютного давления и от чего зависят его показания.

Симптомы

Симптомы P0118:

не прогретый ДВС запускается с трудом, при прогретом моторе такого явления не наблюдается, агрегат работает нормально;
неустойчивость системы при прогревании, плывут холостые, после – нормальная работа;
слабо набирается ход, плохой разгон, машина «не тянет», движок задыхается, но когда ДВС хорошо прогрет, такие признаки исчезают;
горит Check Engine, но уведомление появляется и при других поломках, что надо учесть и брать во внимание симптомы в совокупности.

Могут быть и иные вариации признаков у разных марок, поэтому точно идентифицировать ее можно, только просмотрев память ЭБУ диагностическим прибором.

P0118

11.04.2010 15:25

Eric

Техникум —

P Codes Описание и диагностика

Share

Класс!

Компьютер управления двигателем DELPHI DCM3.4
Код неисправности	P0118
Описание кода неисправности	Сигнал температуры охлаждающей жидкости : Разрыв цепи или короткое замыкание на «плюс»
Описание диагностики	Сигнал о неисправности поступает, если напряжение сигнала от датчика температуры охлаждающей жидкости двигателя превышает максимальное пороговое значение, соответствующее температуре 140°C, в течение более 3 секунд
Условия активации диагностики	Ознакомиться с соответствующей документацией, чтобы знать условия восстановления Р-кода
Условия исчезновения кодов неисправности	Зажигание включено
Аварийные режимы при наличии неисправности	Выключение кондиционера
Включение индикатора температуры охлаждающей жидкости
Отключение системы круиз-контроля автомобиля до следующего включения зажигания
Компьютер отключает регулирование клапана EGR
Уменьшение пороговых значений активации предупреждения о температуре охлаждающей жидкости
Включение сигнализаторов и вывод предупреждающих сообщений	Световой сигнализатор MIL
Основные возможные претензии	Немного большее потребление дизельного топлива
Перегрев двигателя с включением индикатора температуры охлаждающей жидкости двигателя
Недостаток мощности
Подозрительные зоны	Датчик температуры охлаждающей жидкости
Жгут проводов
Компьютер управления двигателем

Компьютер управления двигателем BOSCH EDC16C34
Код неисправности	P0118
Описание кода неисправности	Сигнал температуры охлаждающей жидкости : Разрыв цепи или короткое замыкание на «плюс»
Описание диагностики	Информация о неисправности поступает, если напряжение сигнала от датчика температуры охлаждающей жидкости двигателя превышает 4.9 Вольт, что соответствует температуре -40°C, в течение более 500 мс
Условия активации диагностики	Ознакомиться с соответствующей документацией, чтобы знать условия восстановления Р-кода
Условия исчезновения кодов неисправности	Зажигание включено
Аварийные режимы при наличии неисправности	Выключение кондиционера
Компьютер отключает регулирование клапана EGR
Компьютер отключает регулирование дроссельной заслонки EGR
Компьютер отключает регулирование дозатора с перепускной заслонкой
Отключение дополнительного обогревателя
Включение сигнализаторов и вывод предупреждающих сообщений	Световой сигнализатор MIL
Основные возможные претензии	Немного большее потребление дизельного топлива
Перегрев двигателя с включением индикатора температуры охлаждающей жидкости двигателя
Недостаток мощности
Подозрительные зоны	Датчик температуры охлаждающей жидкости
Жгут проводов
Компьютер управления двигателем

Tags:

• p code
• p0118

< Предыдущая		Следующая >

Еще из похожих материалов:

• 11/04/2010 15:53 — P0193
• 11/04/2010 15:50 — P0192
• 11/04/2010 15:45 — P0191
• 11/04/2010 15:38 — P0183
• 11/04/2010 15:32 — P0182

Еще из новых материалов:

• 10/08/2010 14:57 — P1693
• 10/08/2010 14:49 — P1403
• 10/08/2010 14:40 — P1446
• 10/08/2010 14:27 — P1404
• 11/04/2010 15:28 — P0181

Еще из старых материалов:

• 11/04/2010 15:17 — P0117
• 11/04/2010 15:14 — P0116
• 11/04/2010 15:09 — P0115
• 11/04/2010 15:06 — P0113
• 11/04/2010 14:56 — P0112

Слеующая >>

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.

   Проводим демонтаж клеммы АКБ

2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

   Для того чтобы добраться до датчика необходимо снять воздушный фильтр

3. Отсоединяем провода, которые питают элемент.

   Отключаем колодку проводов питания датчика

   Датчик температуры охлаждающей жидкости с демонтированной фишкой

4. При помощи ключа на 19, проводим демонтаж изделия.

   Демонтаж ДТОЖ

   Ключом на 19 выкручиваем датчик

5. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

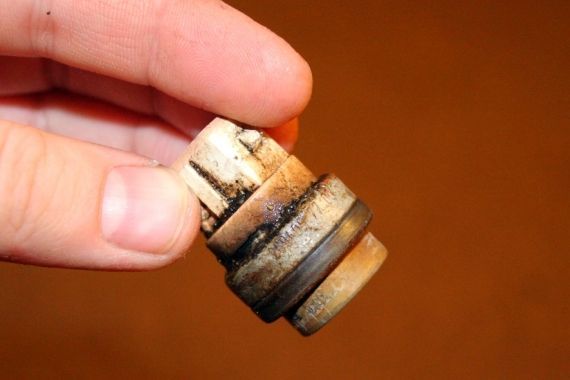

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
• Другие последствия, к которым датчик привязан косвенно.

Самостоятельная диагностика неисправностей ДТОЖ

При первых подозрениях на неполадки, необходимо проверить датчик.

Конечно, никто не отменяет ваших визитов в специализированные сервисные центры. Там вам проведут качественное тестирование профессиональным сканером, точно определят факт и причины поломки. Правильно устранят их. Да еще, сами найдут для вашего автомобиля подходящую модель прибора и профессионально заменят его, с соблюдением всех рекомендаций производителя. Лепота!

Однако, в целях экономии, нужно научиться проверять исправность  датчика ОЖ самостоятельно. Тем более, большую часть проблем каждый водитель в состоянии решить сам.

1. Тестирование термометром. Приготовим чайник (любую металлическую емкость), электронный термометр, ручку и бумагу (будете записывать показания и рассчитывать коэффициент), мультиметр.

Демонтируйте датчик, слив антифриз до отметки, когда прибор больше не погружен в него. Подключаем к нему мультиметр, для измерения сопротивления. Пока вода холодная, сделайте первый замер и запишите показания на бумаге. Включите конфорку под чайником, нагрейте воду. Снимите показания мультиметра при температурах: 25, 30, 35, 40, 45. Результаты нужно сравнить с эталонными величинами, записанными в технической карте автомобиля. Когда под рукой нет карты, необходимо вычислить коэффициент, разделив каждый показатель сопротивления на соответствующее значение температуры. В случае, когда датчик работает исправно, вы каждый раз получите одно и то же число. Если полученные коэффициенты сильно отличаются друг от друга – датчик сломался.

1. Без термометра. Если под рукой не оказался термометр — тоже не беда. Замер производите при холодной воде и когда она окончательно закипит. Тогда его температура будет 100 градусов, значение сопротивления должно лежать в диапазоне 190 – 210 ОМ.

ОПИСАНИЕ

В датчик температуры охлаждающей жидкости (ECT) встроен термистор, сопротивление которого изменяется в соответствии с изменением температуры охлаждающей жидкости.Конструкция датчика и способ его подключения к ECM такие же, как у датчика температуры воздуха на впуске (IAT).

УКАЗАНИЕ:

При регистрации любого из кодов DTC P0115, P0117 и P0118 блок ЕСМ переходит в аварийный режим работы. Во время работы в аварийном режиме ЕСМ принимает в расчет значение ЕСТ, равное 80°C (176°F). Аварийный режим работы продолжается до тех пор, пока не будет обнаружено нормальное состояние.

№ DTC	Следующий шаг	Условие обнаружения DTC	Неисправный участок
P0115	Шаг 1	Обрыв или короткое замыкание в цепи датчика ЕСТ в течение 0,5 с (логика диагностирования за 1 поездку)	Обрыв или короткое замыкание в цепи датчика ЕСТ Датчик ECT ECM
P0117	Шаг 4	Короткое замыкание в цепи датчика ЕСТ в течение 0,5 с (логика диагностирования за 1 поездку)	Короткое замыкание в цепи датчика ECT Датчик ECT ECM
P0118	Шаг 2	Обрыв в цепи датчика ЕСТ в течение 0,5 с (логика диагностирования за 1 поездку)	Обрыв в цепи датчика ЕСТ Датчик ECT ECM

УКАЗАНИЕ:

При регистрации одного из данных кодов DTC проверьте температуру охлаждающей жидкости, войдя в следующие меню портативного диагностического прибора: Powertrain / Engine and ECT / Data List / Coolant Temp.

Отображаемая температура	Неисправность
-40°C (-40°F)	Обрыв цепи
Не менее 140°C (284°F)	Короткое замыкание

Что инициирует P0118

Причины кода «высокий сигнал» датчика ОЖ:

• в общем, это любая поломка датчика;
• устройство засоряется, выдает некорректные уведомления. Поэтому желательно демонтировать узел и осмотреть его тщательно, почистить, проверить;
• поврежден разъем извещателя. Старый пластик может растрескаться, плотность прилегания «фишки» нарушается, отламываются крепления;
• обрыв двух или любой из жил на цепи устройства до ЭБУ;
• КЗ проводков между собой или на «массу» при их перетирании;
• некорректное функционирование ЭБУ, его сбои.

Какие коды (первая буква у всех «P») сопутствуют, они же могут указать на более конкретную причину:

• 0115 – неисправная электроцепь;
• 0116 – сигнал вне допустимого диапазона/производительности;
• 0117 – низкий сигнал;
• 0119 – ненадежный контакт.

Частая причина кода P0118

Самой распространенной причиной P0118 является обрыв и замыкание проводов. Именно поэтому осмотр, проверка контактов и цепи крайне желательная.

Уровень серьезности ошибки и угрозы автомобилю

ЭБУ при P0118 переключает двигатель в аварийное функционирование. Неполадка относительно малозначима, не приводит к тяжелым последствиям. Машиной можно пользоваться полноценно з исключением описанных ниже неудобств, а также нагрузка на систему возрастает, ее износ становится более интенсивным.

Последствия не критические, но все же оказывают определенное негативное влияние:

• неустойчивая работа мотора при прогреве, и она длится до достижения двигателем требуемой рабочей температуры, что может нанести определенный вред системе, ускорить ее износ;
• увеличивается расход топлива;
• уровень углерода на компонентах двигателя повышается, коррозия становится интенсивнее;
• аварийный режим часто приводит к проблемам в системе зажигания;
• токсичность выхлопа повышается, соответственно, больше нагружается катализатор, система EGR;
• крыльчатки системы охлаждения могут работать не корректно, прерывисто, не стабильно, самопроизвольно вкл./выкл.;
• чрезмерно нагружаются клапаны адсорбера, узла контроля холостого хода, система зажигания, подачи горючего.

В аварийном состоянии ДВС t° охлаждающей смеси принудительно считается +80° (+176° F) или же немного отличается у разных марок (+92° C). Значение устанавливается по истечении 60 сек., на протяжении которых t° принимается +20. ТС можно использовать, но есть риск, что при превышении реальной t° жидкости для охлаждения пороговой величины, возникнут проблемы с мотором.

Каковы симптомы кода P0116?

В случае появления ошибки P0116 ECM включает индикатор «Check Engine» и переходит в безопасный режим работы, заменяя неправильные данные датчика температуры значением в 176 градусов по Фаренгейту.

• На холодную двигатель плохо заводится. На прогретом двигателе проблем не наблюдается.
• Пока двигатель не прогреется может наблюдаться не ровная работа двигателя и повышенная вибрация
• Прогретый двигатель работает практически нормально. Об ошибке свидетельствует горящий индикатор «Check Engine».

Примечание. Симптомы определяются стратегией отказоустойчивости блока управления двигателем в случае ошибок OBD-II и могут различаться в зависимости от производителя и модели автомобиля.

Замена ДТОЖ и сброс ошибки

1. Замена ДТОЖ – несложная процедура. Нужно начала демонтировать ее, предварительно слив жидкость и отсоединив от аккумулятора. Очистить посадочное место от загрязнений. Затем вкрутить на его место новый прибор. Долить недостающий антифриз (лучше тоже новый) и соединить клемму аккумулятора.
2. Удалить код из памяти ЭБУ. Для этого:

— надавить и удерживать кнопку сброса пробега;

— повернуть ключ зажигания;

— высвечиваются все позиции на ЖКИ;

— надавить на любую кнопку, чтобы появилась версия программы бортового компьютера;

— следующее нажатие на кнопку выведет на экран все зафиксированные и сохраненные коды неполадок. Среди них найдите №4. Это и есть ошибка датчика температуры ОЖ;

— сброс осуществляется трехсекундным нажатием кнопки сброса пробега;

— когда датчик заменен, повторите всю процедуру заново, чтобы проверить наличие (или отсутствие) ошибки.

Итак, стало понятно, что внимательное отношение к автомобилю – залог долгого его служения. Не заливайте горючее и другие расходные материалы, в том числе и охлаждающую жидкость, низкого качества. Вовремя проводите чистку и замену деталей, регулярно проверяйте их исправность. Научитесь распознавать симптомы их нарушенной работы.

Высветился код 022, что делать?

Поводов для его появления может быть несколько, рассмотрим некоторые из них:

• Произошёл обрыв или отключение разъёма с проводами от ДТОЖ;
• Отключен или оборван «массовый» провод этого прибора;
• Случайно перепутаны провода подключения устройства;
• Произошло замыкание сигнальной жилы с цепью питания;
• Обрыв внутри датчика;
• Проблемы с электронным блоком управления.

Перепутать провода в разъёмах подключения сложно, но такие случаи имеют место

Это может произойти в том случае, когда при неосторожном обращении, они могут быть просто вырваны. В таком случае нужно отыскать принципиальную схему подключения и восстановить подключение.Попадание питания от бортовой сети на сигнальный провод также явление редкое

Происходит такое обычно в разъёме подключения разъёма с проводами к блоку управления. Нужно отключить АКБ, а омметром осуществить проверку связи контакта «2» датчика с выводами 18, 27, 37 блока управления.В этом рассказе показано несколько возможных проблем с системой охлаждения и её датчиком, а именно высокий уровень сигнала датчика температуры охлаждающей жидкости. Конечно, могут быть и другие проблемы, но они в некоторой степени зависят от типа блока управления, датчиков системы и других факторов.
