Снятие панели приборов газ-3110

Описание и расположение индикаторов и приборов на панели

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную

Основные индикаторы

Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.

1. Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
2. Лампа системы управления двигателем.
3. Резерв/индикатор АБС при ее наличии.
4. «Stop». Сигнализирует о неисправности, движение с которой запрещено.
5. Левый указатель поворота.
6. Аварийный уровень падения ТЖ.
7. Одометр (показывает общий пробег машины).
8. Спидометр (демонстрирует скорость движения).
9. Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
10. Правый указатель поворота.
11. Резерв.
12. Индикатор непристегнутых ремней (есть не на всех моделях).
13. Индикатор аварийного падения масла. Также может быть расположен под номером 18.
14. Резерв.
15. Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
16. Резерв топлива, загорается, когда его меньше 8 литров.
17. Индикатор давления масла.
18. Тоже что 13.
19. Подогрев сидений.
20. Температура ОЖ.
21. Лампа габаритного света.
22. Перегрев ОЖ.
23. Индикатор дальнего света.
24. Кнопка обнуления суточного пробега.
25. Определитель суточного пробега.
26. Тахометр. Определяет частоту вращения коленчатого вала.
27. Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

Инструкция по монтажу

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
3. Отсоединив 5 разъема ХР, выньте деталь.
4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
6. Производите установку в порядке обратном демонтажу.

Описание панели, недостатки, преимущества

ГАЗ-3110 имеет стандартную панель приборов, состоящую из трех основных круглых шкал и двух вторичных, размещенных по бокам. Вот информация, которую водитель может получить из их показателей:

• текущая скорость движения и общий километраж;
• обороты двигателя;
• уровень масла и его количество;
• заряд аккумулятора;
• количество бензина.

Панель приборов оформлена в сером тоне, не имеет каких-то ярких деталей, а в темное время суток ею пользоваться затруднительно. Многие пользователи часто подыскивают ей замену или внедряют в нее дополнительные элементы для улучшения функциональности.

Подсветка панели приборов для автомобиля Газ 3110

В целом новая версия панели имеет положительные отзывы, поскольку ею немного удобнее пользоваться, чем старой. Перед установкой этой модели стоит внимательно изучить инструкцию по ее эксплуатации.

Возможные неисправности и способы их устранения

Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

Инструкция по монтажу

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
3. Отсоединив 5 разъема ХР, выньте деталь.
4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
6. Производите установку в порядке обратном демонтажу.

Описание и расположение индикаторов и приборов на панели

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную

Основные индикаторы

Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.

1. Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
2. Лампа системы управления двигателем.
3. Резерв/индикатор АБС при ее наличии.
4. «Stop». Сигнализирует о неисправности, движение с которой запрещено.
5. Левый указатель поворота.
6. Аварийный уровень падения ТЖ.
7. Одометр (показывает общий пробег машины).
8. Спидометр (демонстрирует скорость движения).
9. Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
10. Правый указатель поворота.
11. Резерв.
12. Индикатор непристегнутых ремней (есть не на всех моделях).
13. Индикатор аварийного падения масла. Также может быть расположен под номером 18.
14. Резерв.
15. Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
16. Резерв топлива, загорается, когда его меньше 8 литров.
17. Индикатор давления масла.
18. Тоже что 13.
19. Подогрев сидений.
20. Температура ОЖ.
21. Лампа габаритного света.
22. Перегрев ОЖ.
23. Индикатор дальнего света.
24. Кнопка обнуления суточного пробега.
25. Определитель суточного пробега.
26. Тахометр. Определяет частоту вращения коленчатого вала.
27. Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

Инструкция по монтажу

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
3. Отсоединив 5 разъема ХР, выньте деталь.
4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
6. Производите установку в порядке обратном демонтажу.

Возможные неисправности и способы их устранения

Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

Описание и расположение индикаторов и приборов на панели

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную

Основные индикаторы

Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.

1. Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
2. Лампа системы управления двигателем.
3. Резерв/индикатор АБС при ее наличии.
4. «Stop». Сигнализирует о неисправности, движение с которой запрещено.
5. Левый .
6. Аварийный уровень падения ТЖ.
7. Одометр (показывает общий пробег машины).
8. Спидометр (демонстрирует скорость движения).
9. Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
10. Правый указатель поворота.
11. Резерв.
12. Индикатор непристегнутых ремней (есть не на всех моделях).
13. Индикатор аварийного падения масла. Также может быть расположен под номером 18.
14. Резерв.
15. Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
16. Резерв топлива, загорается, когда его меньше 8 литров.
17. Индикатор давления масла.
18. Тоже что 13.
19. .
20. Температура ОЖ.
21. Лампа габаритного света.
22. Перегрев ОЖ.
23. Индикатор дальнего света.
24. Кнопка обнуления суточного пробега.
25. Определитель суточного пробега.
26. Тахометр. Определяет частоту вращения коленчатого вала.
27. Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

Замена панели приборов старого образца на новую

Очень частый вопрос владельцев автомобиля ГАЗ «Крайслер» – это замена старого блока управления на панель нового образца. Это придаст салону автомобиля немного больше индивидуальности, тем более что цена рестайлинговой торпеды не так уж велика. Ну а установку можно выполнить своими руками.

При включении света фар жидкокристаллический дисплей гаснет. Для решения проблемы требуется схема проводки, но есть загвоздка – производитель изменил нумерацию некоторых контактов. Поэтому новая панель подключается следующим образом:

• разъём с маркировкой ХР4 остаётся без изменений;
• разъём с маркировкой ХР3 – с него кидается перемычка на минус от первого контакта, таким образом, отключается индикатор ABS;
• разъём с маркировкой ХР2 – подключается постоянный плюс от аккумулятора, но лучше протянуть дополнительный провод на щиток предохранителей;
• с контакта № 10 делается перемычка на контакт № 12, теперь подсветка дисплея не будет гаснуть при включении габаритов;
• разъём с маркировкой ХР1 остаётся без изменений.

Возможные неисправности и способы их устранения

Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

Инструкция по монтажу

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
3. Отсоединив 5 разъема ХР, выньте деталь.
4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
6. Производите установку в порядке обратном демонтажу.

Замена панели приборов старого образца на новую

Очень частый вопрос владельцев автомобиля ГАЗ «Крайслер» – это замена старого блока управления на панель нового образца. Это придаст салону автомобиля немного больше индивидуальности, тем более что цена рестайлинговой торпеды не так уж велика. Ну а установку можно выполнить своими руками.

При включении света фар жидкокристаллический дисплей гаснет. Для решения проблемы требуется схема проводки, но есть загвоздка – производитель изменил нумерацию некоторых контактов. Поэтому новая панель подключается следующим образом:

• разъём с маркировкой ХР4 остаётся без изменений;
• разъём с маркировкой ХР3 – с него кидается перемычка на минус от первого контакта, таким образом, отключается индикатор ABS;
• разъём с маркировкой ХР2 – подключается постоянный плюс от аккумулятора, но лучше протянуть дополнительный провод на щиток предохранителей;
• с контакта № 10 делается перемычка на контакт № 12, теперь подсветка дисплея не будет гаснуть при включении габаритов;
• разъём с маркировкой ХР1 остаётся без изменений.

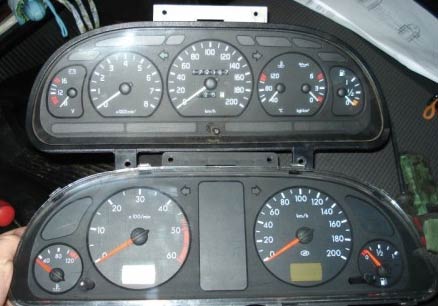

Различные варианты приборной панели для Волги 31105

Внешний вид обновления

Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Дизайн панели приборов Газели бизнес

Минусом такой панели является то, что на большинстве Газелей придется немножко попотеть при подключении. Схема распиновки устройства идет в комплекте, поэтому с подключением возникнут проблемы в случае, если прежде вы не сталкивались с подобными работами. Также придется добавить несколько клемм, а еще поменять несколько контактов, чтобы все приборы и датчики работали корректно.

Распиновка новой комбинации приборов (с эконометром)

Здесь же всё наоборот — указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости — лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей — лампа давления масла.

Белая 6-клеммовая колодка X1:

1. Датчик уровня бензина
2. Контрольная лампа указателей поворота
3. Датчик заряда АКБ (вольтметр -)
4. Контрольная лампа уровля бензина
5. Общий плюс (+)
6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

1. Контрольная лампа габаритов
2. Контрольная лампа дальнего света
3. Контрольная лампа давления масла
4. В моей приборке пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
5. Контрольная лампа заряда АКБ
6. Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов
7. Пустой
8. Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

1. Общий минус (-)
2. Тахометр (если данный контакт пустой, значит тахометр на контакте #4)
3. Подсветка приборов
4. Пустой, а если не пустой — к тахометру
5. Пустой
6. Датчик температуры охлаждающей жидкости

Цвета проводов решил тут не приводить, чтобы не запутать никого окончательно, ведь цвета вообще во всех схемах разные Если возникнут вопросы, буду рад помочь!

Новая панель приборов ГАЗ-3110 электронного типа стала куда более информативной своей предшественницы, но даже у нее остались некоторые недостатки. Если вы хотите установить себе такую модель приборов в салон, будьте готовы помучиться с подключением — схема не самая простая и имеет несколько сложностей.

Дизайн новой панели приборов Газ 3110

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ 3110. Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Комбинация приборов на панели газ 3110

Если вы хотя бы немного разбираетесь в электронном устройстве автомобиля, то самостоятельно подключить деталь не составит труда. В противном случае лучше заручиться поддержкой электрика или отправиться в ближайший автосервис за получением профессиональных услуг.

Далее следует провести несколько простых манипуляций:

1. Скручиваем старую панель. Всего 4 самореза крепления панели, их нужно открутить.
2. Далее выкручиваем 6 креплений рулевой колонки.
3. Остается по два винта снизу и сверху старой панели, от которых также нужно избавиться.
4. На местах, где должны быть клеммы, ставим купленные детали для разъемов и начинаем монтаж по инструкции.

Теперь о нюансах подключения:

1. Первый контакт XP1 подключается на массу, иначе постоянно будет гореть индикатор EBD. Это соединение нужно добавить, как и два следующих.

   Комбинация приборов ГАЗ нового образца 385.3801-10

2. Снова первый контакт, но теперь уже на XP2, также подключается на массу. Не подключим — постоянно будет гореть индикатор ABS.
3. Третий контакт от XP3 подсоединяется к постоянному «+» 12 В верхний блок предохранителей.
4. Тринадцатый контакт в XP3 подсоединяется к постоянному «+» 12 В на ближний свет.
5. В XP4 остается поменять контакты 3 и 5 местами. Не забудьте это сделать, иначе будет мигать кнопка проверки двигателя.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Распиновка и комбинация приборов на панели Газели

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Дополнительное описание

Комбинация приборов для автомобилей «ГАЗ»
НАЗНАЧЕНИЕ
Комбинация приборов предназначена для визуального контроля эксплуатационных параметров основных систем и агрегатов автомобилей ОАО «ГАЗ» и информирования водителя о нарушении их нормальной работы.

ПРИМЕНЕНИЕ
Устанавливается на штатное место в передней панели салона автомобилей «Волга ГАЗ-31105, 3102», «ГАЗель», «Соболь» с двигателями: «ЗМЗ», «Крайслер», «Штайр».

ФУНКЦИИ
Комбинация приборов обеспечивает выполнение следующих функций:

— индикация скорости движения, числа оборотов двигателя, уровня топлива, температуры охлаждающей жидкости (стрелочные указатели), давления масла, напряжения бортовой сети, внешней температуры (жидкокристаллический индикатор).
Контроль показателей при помощи единичных световых сигнализаторов:

— включения и исправности ламп указателей поворота автомобиля; —
включения дальнего света фар; —
включения габаритных фонарей; —
резервного остатка топлива; —
низкого уровня масла в ГУР; —
включения блокировки межосевого дифференциала; —
отключения АВS; —
прикрытия воздушной заслонки карбюратора; —
перегрева двигателя; —
низкого уровня тормозной жидкости; —
аварийного давления масла; —
включения стояночного тормоза; —
разряда аккумуляторной батареи; —
неисправности двигателя; —
низкого уровня охлаждающей жидкости; —
низкого уровня масла в двигателе; —
износ тормозных накладок; —
включения передних противотуманных фар; —
включения задних противотуманных фонарей; —
включения ближнего света фар; —
закрытия дверей салона, капота и багажника; —
обогрева заднего стекла; —
низкого уровня стеклоомывающей жидкости; —
включении пониженной передачи; —
выключателя свечей накаливания; —
наличия воды в топливном фильтре.
При работе в режиме пониженной освещенности предусмотрено наличие подсветки шкал, стрелок и жидкокристаллических индикаторов.

Дополнительно аварийные показатели и стандартные функции БСК сопровождаются звуковыми сигналами.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ —
Ном. напряжение питания: 12 V —
Потребляемый ток: 1.5 A —
Габариты прибора: 384х172×94 mm —
Масса прибора: 1.0 kg

Описание панели, недостатки, преимущества

ГАЗ-3110 имеет стандартную панель приборов, состоящую из трех основных круглых шкал и двух вторичных, размещенных по бокам. Вот информация, которую водитель может получить из их показателей:

• текущая скорость движения и общий километраж;
• обороты двигателя;
• уровень масла и его количество;
• заряд аккумулятора;
• количество бензина.

Панель приборов оформлена в сером тоне, не имеет каких-то ярких деталей, а в темное время суток ею пользоваться затруднительно. Многие пользователи часто подыскивают ей замену или внедряют в нее дополнительные элементы для улучшения функциональности.

Подсветка панели приборов для автомобиля Газ 3110

Две главных больших шкалы отображают скорость движения авто и частоту оборотов двигателя, а на двух боковых показана информация о количестве бензина и состоянии масла.

В целом новая версия панели имеет положительные отзывы, поскольку ею немного удобнее пользоваться, чем старой. Перед установкой этой модели стоит внимательно изучить инструкцию по ее эксплуатации.

Как Снять Торпеду На Газ 3110 Видео

20.16. Как авто заберу ОТРЕМОНТИРОВАТЬ РАЗДАТКУ НА ЛЕКСУС РХ 300 2001 СТОИТ СНЯТЬ И. Снятие панели приборов

Отверткой отворачиваем три винта на 2–3 оборота…

…и вынимаем лишь на себя правую нижнюю подставку панели приборов

Снимаем правую и левую обивки передка (см. Снятие обивки передка

).

Поддеваем отверткой и снимаем накладку блока предохранителей.

Шлицевой отверткой отворачиваем 4 самореза крепления…

…и вынимаем два блока предохранителей.

Дальше можно пойти двумя путями. Первый – пронумеровав штекерные колодки…

…отсоединить их от предохранительных блоков.

Второй, не отсоединяя разъемов, завести один край колодки в проем и протолкнуть ее туда.

Вывернув крестообразной отверткой три самореза…

…снимаем накладки передних стоек.

Отворачиваем крестообразной отверткой пять саморезов снизу…

…и снимаем кожух рулевой колонки.

Ключом “на 10” отворачиваем два болта и снимаем усилитель панели приборов.

Отсоединяем питающий провод от штекерного гнезда, установленного на нем.

Разъединяем два электрических разъема замка зажигания и переключателя стеклоочистителя.

Провода переключателя указателей поворотов удобнее не отсоединять, а снять вместе с переключателем. Как снять печку ГАЗ 3110. газ 3110 на ваз 2107; На видео замена снять торпеду. Для этого необходимо выполнить следующее:

Отверткой отворачиваем нижний винт крепления переключателя…

…и снимаем с винта “массовый” провод.

Отсоединяем провод от контакта, расположенного на рулевой колонке.

Отворачиваем верхний винт крепления переключателя…

Знаки на приборной панели ГАЗель Некст

Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.

Важно! Все указатели разбиваются на три цвета:

• красный;
• оранжевый/желтый;
• зеленый.

При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.

• 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
• 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
• 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
• 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
• 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
• 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
• 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
• 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
• 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
• 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
• 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
• 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
• 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
• 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
• 18 – требование пристегнуть ремни безопасности.
• 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
• 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
• 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
• 22 – EBD отказ или системная ошибка.
• 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
• 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
• 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
• 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
• 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
• 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
• 31 – машина стоит на ручнике, движение невозможно.
• 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
• 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
• 34 – стандартная лампа говорит о включенных кормовых противотуманок.

Возможные неисправности и способы их устранения

Вид с водительского места

Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

электросхемой Газ 3110

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Комбинация приборов на панели газ 3110

Далее следует провести несколько простых манипуляций:

1. Скручиваем старую панель. Всего 4 самореза крепления панели, их нужно открутить.
2. Далее выкручиваем 6 креплений рулевой колонки.
3. Остается по два винта снизу и сверху старой панели, от которых также нужно избавиться.
4. На местах, где должны быть клеммы, ставим купленные детали для разъемов и начинаем монтаж по инструкции.

Теперь о нюансах подключения:

1. Первый контакт XP1 подключается на массу, иначе постоянно будет гореть индикатор EBD. Это соединение нужно добавить, как и два следующих.

2. Снова первый контакт, но теперь уже на XP2, также подключается на массу. Не подключим — постоянно будет гореть индикатор ABS.
3. Третий контакт от XP3 подсоединяется к постоянному «+» 12 В верхний блок предохранителей.
4. Тринадцатый контакт в XP3 подсоединяется к постоянному «+» 12 В на ближний свет.
5. В XP4 остается поменять контакты 3 и 5 местами. Не забудьте это сделать, иначе будет мигать кнопка проверки двигателя.

Если все подключено верно, комбинация приборов будет работать исправно и на старой Волге. Конечно, придется изрядно попотеть, чтобы установить некоторые подключения, так как в машине они могут напрочь отсутствовать.

Панель приборов ГАЗ 3110 АП и RAR. Отличия

При работе с панелью приборов ГАЗ 3110 мы впервые столкнулись с такой вещью как несколько производителей для одной модели. При внешнем сходстве и одинаковом расположении приборов на лицевой части и одинаковых разъемах сзади, внутри приборы имеют разное устройство, разные приборы, разные по форме шкалы приборов. Спустя время подобный подход мы встречали и в панелях приборов ВАЗ 2110-15, Лада Калина, Приора, о которых мы напишем позже. И так, часто обращаясь к нам, люди затрудняются ответить, панель приборов какого производителя установлена в автомобиле.

Для автомобилей ГАЗ 3110 панели приборов выпускали два завода:

1. «РИЖСКИЙ ЗАВОД АВТОЭЛЕКТРОПРИБОРОВ». Отметки на задней стенке панели приборов — АЭП либо RAR (стоит заметить, что в панели приборов Москвич 2141 встречаются маркировка АЭП и RAR, при этом панели абсолютно разные). Основан в 1946 году в г. Рига (Латвия). Специализация — производство комплектующих аппаратов для автомашин, тракторов, комбайнов, мотоциклов. В 1959 — 67 реконструирован, создан филиал в Екабпилсе. В 9 — 11 пятилетках осуществлены мероприятия по механизации, конвейеризации, автоматизации, а также роботизации (в 80-х) трудоемких процессов. К сожалению, на данный момент судьба завода нам не известна.
2. Отметки на задней стенке панели приборов — АП. Завод был основан 1 мая 1932 года во г.Владимире для обеспечения приборами построенных в то время автозаводов. Тогда он был первым и единственным предприятием на территории СССР по конструированию и производству автомобильных приборов. По информации на конец 2014 года этот завод находился на грани закрытия, однако сайт предприятия продолжает функционировать и регулярно выкладывает различные новости.

Как отличить эти панели приборов, не разбирая их? Достаточно взглянуть на стрелки спидометра и тахометра. На рижской панели приборов стрелки лежат на ограничителях ровно на нуле. На владимирской панели приборов стрелки лежат на ограничителях в районе 10 км/ч и 500 обор/мин-1 соответственно. Также на владимирской панели ограничители хода стрелок имеют приборы температуры охлаждающей жидкости, давления масла, уровня топлива.

Что касается шкал приборов, они имеют отличия по форме, которые видны невооруженным взглядом:

Макет шкалы приборов ГАЗ 3110 АП

Макет шкалы приборов ГАЗ 3110 RAR

Формы шкал контрольных ламп, которые мы также изготавливаем, так же имеют отличия в форме:

Макет шкалы контрольных ламп ГАЗ 3110 АП

Макет шкалы контрольных ламп ГАЗ 3110 RAR

Надеемся, что после прочтения этой статьи Вам будет гораздо проще определить производителя вашей панели приборов перед заказом нужного макета

Спасибо за внимание, пока!
