Органы управления ваз 2109. низкая и высокая панель приборов

Как провести легкий тюнинг приборной панели ВАЗ-2109 своими руками

Во время проведения модернизации салона отечественной «девятки» тюнинг ее «приборки» становится по-настоящему незаменимым элементом. Красивые доработки можно выполнить и своими руками. Для этого потребуется сделать новый циферблат на компьютере при помощи специальных дизайнерских программ и распечатав картинку на принтере.

Однако сначала необходимо четко продумать внешний вид циферблатов для машинного тахометра и спидометра, а также для всех датчиков, которые остались. Когда циферблаты будут распечатаны, их нужно заламинировать, а потом можно приступить к снятию панели приборов.

Чтобы правильно ее демонтировать, следует предварительно снять накладки рулевого колеса, а также промаркировать рулевое положение относительно вала. Потом аккуратно следует отвернуть крепежную гайку.

Далее снимать можно рулевое колесо и отвинчивать винты, которые расположены в районе автомобильного нижнего кожуха. После этого, придется разобрать рулевую колонку. Когда демонтирована приборная доска, следует открутить стрелки у старого спидометра и тахометра. Впоследствии они будут закреплены на обновленных циферблатах.

Во время тюнинга ВАЗ 2109 своими руками также можно циферблаты  и стрелки перекрасить в яркие цвета. Для этого подойдут обычные баллончики с краской. В то же время, циферблат лучше сделать насыщенного черного цвета.

Можно придать ему матовости с помощью специальных средств. При этом стрелки нужно окрасить в ярко-розовые или оригинальные красно-бордовые тона. После того, как окрашенные пластины машинного циферблата высохнут, их комплектуют старой или заранее подготовленной шкалой и снятыми стрелками.

В ситуации, если владелец хочет более современно модернизировать панель приборов, ему следует также использовать специальную (оригинальную, как на видео) подсветку. Внести оригинальный штрих можно с помощью флуоресцентного маркера, но об этом ниже.

https://youtube.com/watch?v=aaRLtZ01R00

Демонтаж

Причин для демонтажа низкой панели ВАЗ 2109 может быть несколько:

• Кузовной ремонт;
• Ремонт компонентов панели;
• Шумоизоляция автомобиля;
• Желание поменять старую торпеду на новую и пр.

Вне зависимости от причин, которые вынудили вас снимать своими руками панель, проводить работу следует строго согласно инструкции.

Предлагаем вам пошаговое руководство, которое позволит вам без посторонней помощи снять низкий тип панели, устанавливаемой на ВАЗ 2109.

1. Снимите ручки управления печкой. В общей сложности из три.
2. Демонтируйте ручку переключения вентилятора печки. Для этого ее нужно потянуть на себя.
3. Открутите с двух сторон консоли по 2 крепежа накладок приборной панели. Накладку нужно сдвинуть на себя.
4. Отключите колодку с проводкой от выключателя задней противотуманной оптики.
5. Отключите пару колодок питания и один питающий провод от выключателя обогрева заднего стекла.
6. Отключите колодку с проводкой от выключателя аварийки.
7. Снимите колодку с проводкой от переключателя наружного света.
8. Отключите питающую колодку подсветки прикуривателя.
9. Отключите колодку с проводкой прикуривателя и снимите накладку панели.
10. Демонтируйте 4 крепежных элемента панели управления печкой.
11. Открутите 2 крепежа козырька щитка приборов.
12. Снимите непосредственно сам козырек комбинации приборов.
13. Пружинные зажимы необходимо сжать.
14. Извлеките из панели корпус комбинации приборов.
15. Открутите крепежную гайку спидометра, после чего отсоедините его трос.
16. Отключите колодку с проводами (она белая) от щитка приборов.
17. Снимите со штуцера эконометра шланг, после чего извлеките шплинт.
18. Отключите от спидометра трос, который сбрасывает показания счетчика пробега за сутки.
19. От комбинации приборов теперь необходимо отсоединить красную колодку.
20. Демонтируйте ручку выключателя освещения щитка приборов и ручку гидрокорректора фар. Их нужно вытянуть на себя.
21. Открутите крепежную гайку выключателя подсветки приборов.
22. Открутите крепежную гайку гнезда гидрокорректора фар.
23. Снимите руль и его подрулевые переключатели.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Так вы отключите противоугонное устройство. Только после этого можно отключить питающую колодку замка зажигания.
25. Открутите 2 крепежных болта и 2 гайки трубы рулевой колонки.
26. Демонтируйте эту трубу, прихватив вместе с ней замок зажигания.
27. Потяните на себя ручку воздушной заслонки (речь идет о подсосе карбюратора). Должна появиться тяга. После этого ручка снимается с тяги.
28. Открутите 2 крепежа направляющей тяги воздушной заслонки, удерживающие ее на панели приборов.
29. Открутите крепежный винт сбоку слева приборной панели.
30. Открутите крепеж нижней фиксации панели слева.
31. Аналогично снимите крепежи сбоку и снизу с правой стороны приборной панели.
32. Открутите крепежный винт панели, который располагается внутри бардачка.
33. С обеих сторон панели остается по одному крепежу, которые следует открутить, чтобы в результате снять приборку.

Низкая панель собирается в обратной последовательности, если не планируется ее замена на более современную или с видоизмененной конструкцией. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще демонтажных работ. Потому не стоит расслабляться, выполнив только половину дела.

Добро пожаловать!

Сегодня мы будем заменять комбинацию приборов «низкой панели», на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Примечание!

В статье замена комбинации приборов, осуществляется на низкой панели! (О том как заменить комбинацию приборов, на высокой панели, см. в статье « »)

Сколько будет стоить замена комбинации приборов низкой панели на ВАЗ 2108-ВАЗ 21099?

1) Новая стандартная комбинация приборов «низкой панели», вам обойдется около 1000-2400 руб.

Что нужно для замены комбинации приборов низкой панели на ВАЗ 2108-ВАЗ 21099?

1) Отвертки.

Высокая панель приборов

Согласно схеме, представленной ниже, ВАЗ 2109 с высокой панелью имеет следующие компоненты.

Высокая приборная панель

Номер элемента	Что это
1.	Выключатель зажигания
2.	Выключатель аварийного сигнала
3.	Рычаг управления стеклоочистителем и омывателем лобового стекла
4.	Гнездо радиоприемника
5.	Центральные сопла системы отопления и вентиляции салона
6.	Бортовой компьютер (доступен не во всех комплектациях)
7.	Приборная панель
8.	Крышка бардачка (вещевой ящик)
9.	Боковые сопла системы отопления и вентиляции салона
10.	Облицовка динамика (громкоговорителя)
11.	Полка
12.	Выключатели электростеклоподъемников (доступны в определенных комплектациях)
13.	Прикуриватель
14.	Панель управления отоплением и системой вентиляции салона
15.	Рычаг переключения КПП
16.	Рычаг ручного стояночного тормоза
17.	Пепельница
18.	Ручка перекрытия воздушной заслонки карбюратора
19.	Педаль газа
20.	Педаль тормоза
21.	Сцепление
22.	Выключатель звукового сигнала (клаксон)
23.	Выключатель подсветки приборной панели
24.	Гидрокорректор фар
25.	Выключатель обогрева передних кресел (доступен в комплектации)
26.	Выключатель задней противотуманной оптики
27.	Выключатель передних противотуманных фар (доступен не в каждой комплектации)
28.	Выключатель обогрева стекла сзади
29.	Рычаг привода замка капота
30.	Рычаг управления поворотниками и светом
31.	Переключатель наружной оптики
32.	Комбинация приборов

Чтобы устранить определенные неисправности, следить за параметрами работы двигателя, систем автомобиля, необходимо при первом знакомстве с ВАЗ 2109 обязательно узнать, как устроена комбинация приборов с высокой панелью.

Ваз 2109 — снятие высокой панели приборов

Причин по которым может потребоваться снятие высокой панели приборов на автомобиле ваз 2109 достаточно много — это и сама замена панели, разборка системы отопления салона, различный кузовной ремонт в том числе и работы связанные с покраской автомобиля. Прежде, чем мы сможем без проблем снять панель, необходимо произвести полный демонтаж различных навесных элементов, приборов, декоративных накладок и т.д.

Для выполнения работ подготовьте стандартный набор инструментов и можно приступать:

• Прежде всего необходимо снять сам руль, так как он будет нам очень сильно мешать. Процесс его снятия смотрите в соответствующей статье — Как снять рулевое колесо.
• Далее вытягиваем на себя подсос карбюратора (в случае с инжекторным двигателем его не будет) и снимаем с тяги привода пластиковую ручку.

Снимите декоративную накладку консоли, отвернув два ее винта крепления с боковых сторон.

Снимите прикуриватель и пепельницу.

• Снимите рукоятку регулировки оборотов электродвигателя вентилятора.
• Далее, поддев отверткой, снимаем декоративные рычаги привода отопителя салона.

Отсоедините колодку с питающими проводами от переключателя режимов работы вентилятора печки, а так же снимите с контактов два питающих провода лампы подсветки панели управления отоплением.

Продолжаем снимать декоративные ручки управления — гидрокорректора света фар и ручку регулятора мощности подсветки приборов на панели.

Теперь нам необходимо снять гидрокорректор и регулятор освещения, для этого подходящей по диаметру торцовой головкой отворачиваем гайки их крепления. После чего протолкните их внутрь панели, потом мы их вытащим.

С левой и правой стороны снимаем воздушные дефлекторы обогрева боковых стекол и тут же крестовой отверткой отворачиваем по одному винту крепления верхней накладки панели.

Снимите переключатель наружного освещения на панели приборов, для этого аккуратно подденьте его плоской отверткой и вытащите наружу на сколько позволят провода. Отсоедините от переключателя колодку с питающими проводами и уберите его в сторону, а саму колодку обратно протолкните в панель.

• Снимите магнитолу, если такая у вас установлена и затем выньте стандартное гнездо для радиоаппаратуры, опять же если такое есть.
• Отверните центральный винт крепления накладки панели.

Теперь нам необходимо снять накладку панели приборов. Перед тем как ее снимать, необходимо отщелкнуть защелки, расположенные под приборной доской, воспользовавшись двумя плоскими отвертками, которые вставляются по краям и немного их придавив, движением вверх, приподымаем панель. После чего полностью ее снимаем.

• Теперь, когда накладка снята, можно с легкостью отсоединить питающие провода от прикуривателя и его лампы подсветки.
• Отсоединяем провода от разъема включения аварийной сигнализации и лампы подсветки.

• Далее снимаем декоративную накладку переднего динамика и выключателей обогрева стекла и задних противотуманных фонарей. Если установлен динамик, так же его необходимо снять.
• После чего просовываем руку в отверстие под динамик и отсоединяем колодки с питающими проводами от переключателя противотуманных фонарей и обогрева заднего лобового стекла.

Снимаем комбинацию приборов, отвернув два винта ее крепления к панели. После чего, немного потянув на себя, отворачиваем гайку крепления и вынимаем гибкий трос привода спидометром.

Отсоединяем от комбинации колодки с питающими проводами и убираем ее в сторону.

• Аналогичным образом поступаем и с замком зажигания, а именно отключаем колодку с питающими проводами и снимаем с разъема провод массы реле зажигания.
• Тут же рядом будет расположен провод контрольной лампы открытия воздушной заслонки. На инжекторном такого провода нет.

• С каждой из сторон, отворачиваем по одному нижнему винту крепления панели.
• Разъединяем питающие провода подсветки вещевого ящика.

• Отворачиваем винты крепления панели отопителя и отводим ее вниз, чтобы она не мешала.
• После чего отворачиваем винты крепления направляющей тяги отопителя салона.

И на завершающем этапе демонтажных работ, отворачиваем оставшиеся винты крепления панели — верхние боковые и центральный. Снимите панель.

↑ Положения ключа зажигания в замке

В замке зажигания ключ может занимать следующие положения:

• 0 — все потребители выключены. Ключ не вынимается. Рулевое управление не заперто;
• I — включено зажигание. Ключ не вынимается. Рулевое управление не заперто;
• II — включено зажигание и стартер. Ключ поворачивается до отказа по часовой стрелке, преодолевая усилие пружины. Рулевое управление не заперто. В таком положении ключ не фиксируется — для работы стартера его надо удерживать рукой. Сразу после пуска двигателя ключ следует отпустить, и он под действием возвратной пружины вернется в положение I. В выключатель зажигания встроено устройство блокировки, которое не даст включить стартер при работающем двигателе. Вы можете опять повернуть ключ в положение II лишь после того, как вернете ключ в положение 0;
• III — зажигание выключено. Ключ вынимается. При вынутом ключе рулевое управление заперто. Чтобы выключить противоугонное устройство, вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение 0.

Цоколёвка приборной панели ВАЗ2110, 2111, 2112

1. контрольная лампа топливного резерва;
2. лампы освещения приборной панели;
3. контрольная лампа правого повторителя;
4. контрольная лампа левого повторителя;
5. колодка штекеров ВАЗ;
6. датчик температуры охлаждающей жидкости;
7. контрольная лампа наружного освещения;
8. контрольная лампа воздушной заслонки карбюратора;
9. контрольная лампа масляного давления;
10. контрольная лампа ручника;
11. контрольная лампа заряда аккумулятора;
12. ВАЗ тахометр;
13. контрольная лампа «CHECK ENGINE»;
14. спидометр щитка;
15. контрольная лампа уровня тормозной жидкости;
16. контрольная лампа аварийной сигнализации;
17. контрольная лампа дальнего света фар;
18. указатель уровня топлива.

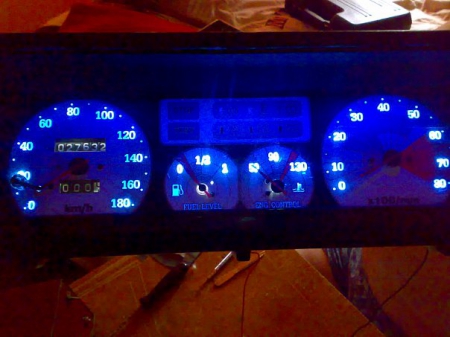

Как изменить подсветку панели ВАЗ 2109

Опытный водитель во время поездки внимательно смотрит не только на дорогу, но также и на приборную панель. Это необходимо, чтобы следить за соответствующими показаниями датчиков, которые отвечают за работу транспортного средства. Следует отметить, что подсветка ее не должна утомлять и напрягать глаза.

Новые машины завод-изготовитель комплектовал подсветкой бледно-зеленого или желтого цвета. Она оказывает определенное влияние на глаза – через некоторый промежуток времени они устают. В этой ситуации, лучше заменить заводскую приборную подсветку. Для подобного тюнинга потребуется комплект диодов, паяльник, отвертки с насадками, перчатки, а также железные щипцы. Потом нам необходимо подобрать цвет подсветки. Возможных вариантов много, здесь все зависит от фантазии.

Однако как всегда в любой работе, и этот процесс имеет свои нюансы. Рекомендуется поставить мягкую белую подсветку, если вы используете авто каждый день или на длительные поездки. Она не будет утомлять глаза. Однако если вы используете машину редко, то лучше поставить лампочки другого, самого разнообразного цвета. Теперь приступаем к установке.

Сначала нужно полностью снять торпеду и разобрать приборную доску. Для этого, выкручиваем саморезы, скрепляющие торпеду с кузовом. Количество их можно узнать, если изучить инструкцию по эксплуатации автомобиля. Возможно, что удалить панель удается, если отсоединить только накладку и рулевую колонку отпустить до конца вниз.

Потом нам нужно выкрутить болты, которые находятся в низу накладки. С помощью отвертки и плоской насадки поддеваем приборную комбинацию и снимаем ее. Следует быть особенно внимательными, поскольку случайно можно повредить стекло. После этого, выкручиваем болты на тыльной стороне. Отсоединяем стекло, а потом пластиковую прокладку.

Не нужно трогать стрелки, работать следует аккуратно, потому что случайно их можно задеть или сбить их. Если так произойдет, придется снова их выставлять и, что еще более трудно, настраивать датчики. При рассмотрении тыльной стороны лампочки, можно увидеть расположение всех осветительных приборов, в том числе светодиодов.

Их обводим маркером и отпаиваем от микросхемы. Проверяем новые светоэлементы адаптером или аккумулятором. Лучше применять светодиоды, поскольку они будут потреблять незначительное количество энергии, а также они имеют долгий срок эксплуатации. Потом нужно осмотреть металлические усики диодов, чтобы они были целыми. В противном случае диод не будет светится. Оба усика диода вставляем в дырку микросхемы, которая осталась после отпаивания предыдущих лампочек. С тыльной стороны схемы припаиваем усики.

Таким же образом монтируем остальные диоды. В обратной последовательности нужно проводить сборку. После заводим автомобиль, включаем ближний свет. Таким образом, проверяем, как функционируют установленные светодиоды.

Боковые двери ВАЗ 2109

Чтобы открыть дверь изнутри, потяните ручку 1 на себя. Чтобы открыть или закрыть окно используется ручка под номером 3 Ручка двери под номером 2

Для блокировки двери изнутри нажмите на кнопку блокировки. Чтобы разблокировать замок, вытяните кнопку.

Заднюю дверь можно заблокировать, нажав на кнопку блокировки при открытой двери и захлопнув ее. Передние двери таким образом заблокировать нельзя, так как при открытой двери кнопка блокировки не опускается

Чтобы дети по неосторожности не открыли задние двери на ходу, нажмите вниз рычажок детского замка и захлопните дверь. Теперь дверь можно открыть только снаружи

Неисправности электрики Ваз 2109 и их устранение

Панель приборов и ее схема

Частой проблемой, связанной на Ваз 2109 с электрикой, является комбинация приборов. Встроена она в торпедо со стороны водителя и включает в себя систему приборов, которые следят за текущим состоянием автомобиля. Это могут быть такие приборы, как датчик давления масла, датчик оборотов двигателя или просто ряд контрольных лампочек.

Ваз 21093 неисправности электрооборудования

Рассмотрим неисправности.

Указатели

• Если не работает указатель температуры и уровня топлива, то причиной может стать, как неисправность самих лампочек или датчиков, так и обрыв в цепи питания.
• Лечение: прозвон всей цепи и проверка предохранителей. Если не помогло, то проверка работоспособности приборов и датчиков, с последующей их заменой.

Стрелка топливного бака

• Случается и так, что вы только заправились в АЗС, но стрелка указателя возвращается к началу шкалы.
• Проверяем, не был ли сбит ограничитель поплавка. Бывает и так, что он неправильно установлен либо отрегулирован (ограничитель).
• Снимаем датчик и поводим повторную регулировку.
• Если эта самая стрелка постоянно скачет и в конце падает до отметки нуля, проблема в слабом контакте резистора. Может быть здесь и другая причина: обрыв в резисторе.
• Лечение: заменяем регулятор уровня топлива на новый.

Лампочки

• Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причина может заключаться в замыкании самого датчика либо его гибкой шины.
• Лечение: разбираем регулятор, выпрямляем шину и устраняем замыкание.

Контрольные лампы

• Если не работают контрольные лампы на панели приборов, то возможно, они перегорели или слабо сидят в гнездах.
• Лечение: лампы заменяются либо их контакты поджимаются.
• Возможно, что окислились контакты. В этом случае необходимо их хорошенько зачистить.

Проблемы со спидометром

• Не менее распространенная неисправность, подразумевающая проведение следующей операции: замены троса.
• Прежде, чем проводить замену, рекомендуется проверить качество затяжки гаек наконечников.
• Случается и так, что при работе спидометра слышен шум. В этом случае, скорее всего, деформировался гибкий вал.

Ваз 21093 электрооборудование неисправности

На этом проверку и устранение неисправностей электрики Ваз 2109 можно считать законченным делом

Крайне важно в процессе работы своими руками, не игнорировать инструкцию по автомобилю. Кроме того, будет полезно изучить различные фото и видео – материалы

Если научиться самостоятельно устранять такие проблемы, можно неплохо сэкономить семейный бюджет, ведь цена на услуги подобного рода у автоэлектриков чрезмерно завышена в наши дни.

Сообщений 11

1 Тема от Andrey08 2009-12-16 13:01:12

• Зарегистрирован: 2010-08-11
• Сообщений: 91
• Репутация :

Тема: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок). Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

2 Ответ от maik 2009-12-16 19:38:20

• maik
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-25
• Сообщений: 187
• Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок). Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

можно также проверить массу на приборку . ( масса это сила ))) от нее все беды .

3 Ответ от ils 2009-12-17 06:58:25

• ils
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-06-16
• Сообщений: 540
• Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Согласен с maik-ом — скорее всего масса отошла. Крепится оная под торпедой сверху над местом где рулевой вал прикручивается к кузову. Второе место — реле от замка зажигания. Я видел двух видов такие релюшки — на одних есть язычок, который надо к кузову прикрутить(в подкапотном пространстве такая стоит — реле стартера кажись), на вторых выведен черный провод — он должен на кузов идти куда-нибудь. На сваей проверял — как только масса пропадала с этой релюшки — вся приборка умирала, дворники тоже не пахали.

4 Ответ от SokolOFF 2009-12-17 08:38:33 (2009-12-17 08:42:23 отредактировано SokolOFF)

• SokolOFF
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-12-25
• Сообщений: 624
• Репутация :

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Судя по количеству всего и сразу, смею предположить:

-контактная группа замка зажигания

-банально вылетела одна из колодок (вродь красная) из блока со стороны салона

-залитый блок тоже вариант

ЗЫ проверять я стал бы как раз в таком порядке)) ну сначала, конечно, визуальный осмотр блока. Насчет массы, ИМХО, врятли. ведь выключатель фар в том же месте массу берет.

Кстати, еще вопрос ща вспомнил: «фары» именно ФАРЫ (ближний,дальний) или габариты? И, машина вообще заводится? просто если габариты горят, но машина не заводится, то 90% реле зажигания либо контактная группа (или их проводка). У меня был такой случай.

• Зарегистрирован: 2010-08-11
• Сообщений: 91
• Репутация :

Дорабатываем подсветку

Наилучшим вариантом тюнинга данного элемента салона послужит доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло – в них свет расположен изнутри панели. Старые же «девятки» имели подсветку снаружи, что создавало некий эффект аскетичности. Да и смотрелась она не очень спортивно. Изменить ее расположение с внешнего на внутреннее вполне реально. Для этого вам понадобится светопропускающая накладка, провода и изолента.

Как дорабатывается подсветка панели приборов ВАЗ-2109? Для начала нам нужно будет извлечь панельку из автомобиля, предварительно обесточив бортовую сеть машины и раскрутив крепежные детали накладок. Об этом мы поговорим детально в разделе «Как снять панель приборов ВАЗ-2109 низкую и высокую». Для того чтобы свет с диодов попадал на накладку изнутри, необходимо проделать несколько вырезов на ее поверхности. Это можно сделать при помощи паяльника или раскаленного ножа.

Итак, с чего начинаются работы?

Демонтаж высокой панели приборов начинается со снятия декоративной накладки рулевого колеса. Далее необходимо открутить гайку крепления руля таким образом, чтобы лицевая ее часть была заподлицо с торцом вала колонки. Но не следует извлекать гайку сразу. Руль на «девятке» очень плотно сидит на шлицах, а при резких движениях он, соскочив с креплений, может нанести большую травму.

Резкими ударами руки деталь сбивается с креплений и окончательно извлекается. Дальше откручиваются 6 болтов нижнего кожуха колонки. Последняя деталь вместе с облицовкой выключателя зажигания вынимается целиком наружу. Точно так же поступаем и с верхним кожухом. После этого с вала снимается основание и отсоединяются две колодки проводов от звукового сигнала. Затем по цепочке извлекаются шнуры от стеклоочистителя и омывателя лобового стекла, а также рычаг поворота и освещения.

После выдергивания «подсоса» вынимается ручка с тяги и извлекаются консоли панели приборов. Дальше вынимается патрон прикуривателя, пепельница, а также ручки переключателя вентилятора и управления отопителем (здесь можно попробовать поддеть их минусовой отверткой). После этого аналогичным образом снимается гидрокорректор, переключатели освещения и остальные элементы.

После того как дело дойдет до панели приборов, а тросик спидометра будет снят, извлекаем красные и белые колодки от комбинации приборов и бортовой системы контроля. Затем отсоединяем выключатель зажигания вместе с «массой», контрольную лампу открытия заслонки и направляющие тяги. Сами же винты крепления щитка расположены по обе стороны облицовки. После их извлечения панель приборов (ВАЗ-2109 «Самара») будет находиться в свободном от автомобиля положении.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.
