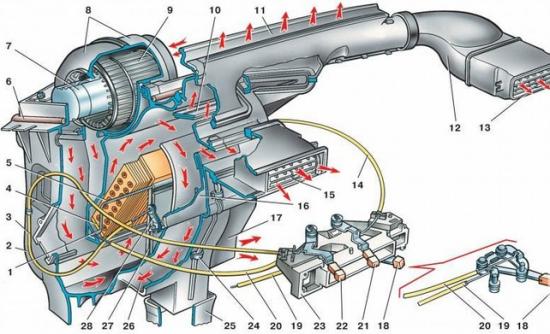

Ваз 2114 устройство печки

Как и все автомобилях Ваз, 2114 греет водителя и его пассажиров не автономной печкой, а отопителем, связанным с двигателем автомобиля. Отопитель в качестве теплоносителя использует охлаждающую жидкость, которую нагревает двигатель. Поэтому его задача вообще упрощается до минимума. По сравнению с автономными отопителями, интегрированная печка не влияет температуру теплоносителя. Ее задача — просто отобрать тепло и распределить его по салону как можно равномернее и без потерь. Вот тут и есть первый прокол Вазовских печек.

Врожденная негерметичность воздуховодов просто не может позволить доставить теплый воздух в любую точку салона. В регионах с суровым климатом первым делом перепаковывают воздуховоды девяток и десяток, чтобы как можно тщательнее загерметизировать воздушные патрубки на стыках.

“Косяк” второй: заслонки

Еще одна проблема печки ВАЗ 2114 — это работа заслонок. В машине их положение регулируется еще тремя тросиками. Они также склонны со временем ослабляться и работать неправильно. Показателем нарушения их регулировки является тот факт, что горячий воздух идет только из центрального воздуховода, в то время как в пассажирские и на отопитель переднего стекла идет холодный.

Регулировка этих тросов производится аналогично тросику краника печки. Когда бегунок переведен в крайнее правое положение, заслонки должны быть полностью открыты.

Если вы планируете отрегулировать печку в процессе замены радиатора, следует обратить также внимание на состояние самих заслонок. Если они негерметичны, их следует проклеить поролоном или любым другим утеплителем

Любые негерметичности ведут к разбавлению потока горячего воздуха холодным и, как следствие, к ухудшению работы печки.

Доработка левого дефлектора

Левый дефлектор (водительский) располагается дальше всего от места ввода горячего воздуха. Как следствие, на нем все потери сказываются больше прочего. Бывает и так, что теплый воздух есть везде, кроме него. Естественно, это мало понравится водителю, особенно, если обычно он ездит в машине один.

Для доработки отопительной системы и обеспечения водительского воздуховода достаточный приток теплого воздуха, в него устанавливают дополнительный вентилятор.

Для этой цели идеально подходит вентилятор охлаждения компьютерного процессора (его можно купить в любом компьютерном магазине, стоимость около 500 рублей). Они бывают разных размеров и мощности, подберите подходящий, исходя из предложения на рынке. Или если где-то в гараже лежит старый компьютер, возьмите оттуда — подойдет.

Вытащить дефлектор.
Подготовить отверстие для установки кулера.
Подготовить проводку. Если в системе установлена дополнительная помпа, стоит установить подачу питания через тот же выключатель. Можно сделать отдельный выключатель или, в крайнем случае, подключить его от зажигания

Он будет включаться автоматически с запуском двигателя.
Важно полностью загерметизировать оставшиеся отверстия, иначе ожидаемого результата получить не удастся.

Произведя все эти манипуляции, можно добиться восстановления или даже значительного улучшения работы печки. Если ваша работа связана с постоянным перемещением по городу на автомобиле, эти меры просто обязательны.

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом.  При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

• засорен радиатор печки или в нем образовалась воздушная пробка;
• заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
• кран открывается не полностью — это одна из основных причин плохо греющей печки;
• образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

Замена переднего тормозного шланга ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115

Тормозная система это система, которой водитель должен уделять особое внимание, так как работа ее элементов на прямую влияет на безопасность движения транспортного средства. Для изучения устройства и помощи в обслуживании тормозной системы на сайте имеется раздел под названием – Устройство тормозной системы, в котором можно разобрать более подробно эту систему на составляющие части

Для изучения устройства и помощи в обслуживании тормозной системы на сайте имеется раздел под названием – Устройство тормозной системы, в котором можно разобрать более подробно эту систему на составляющие части.

Что касается этой статьи, то она посвящена теме под названием – Как заменить тормозные шлангиВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Лада Калина, ВАЗ 2170 своими руками.

Многие автомобилисты считают, что замена тормозных шлангов не удостоена отдельной темы, так как это совершенно не сложно, но для начинающих автомобилистов, эта статья, я думаю, будет полезна.

Ведь согласитесь за какую работу человек не берется, всегда найдутся нюансы, которые лучше бы узнать по совету, чем по своему горькому опыту.

Я бы выделил несколько основных вопросов на которые следует обратить новичку при замене тормозных шлангов на автомобиле ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Лада Калина, ВАЗ 2170:

1. Какой производитель тормозных шлангов лучше?
2. Какой инструмент необходим для замены тормозных шлангов?
3. Последовательно работ по замене тормозных шлангов.

Все эти вопросы мы постараемся рассмотреть в данной статье. Для того, чтобы облегчить себе работу, достаточно найти в интернете ответ на вопрос – как заменить тормозной шланг на ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Лада Калина, ВАЗ 2170.

Итак, приступим к изучению информации,  как заменить передние тормозные шланги автомобиля ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Лада Калина, ВАЗ 2170.

Инструменты для замены тормозного шланга:

1. Рожковые и накидные ключи на 8, 14, 15.
2. Торцевой ключ на 8.
3. Специальный разрезной ключ и обжимной ключ на 10.
4. Молоток.
5. Щетка по металлу.
6. Не забудьте обзавестись жидкостью WD-40 (она сейчас стоит порядка 80 гривен, но она вам еще пригодиться).
7. Прозрачная бутылка для удобства прокачки тормозов.
8. Работы по замене тормозных шлангов лучше проводить с напарником.

Какие тормозные шланги купить и какие запчасти надо купить для замены тормозных шлангов?

Хорошо зарекомендовали себя тормозные шланги «Балаковского» производства, которые отличаются хорошим качеством и немного дорогой ценой. Если вы хотите немного сэкономить, то можно купить тормозные шланги производства ДААЗ, которые тоже обладают неплохим качеством.

Следует также купить медные шайбы толщиной 1,5 мм, тормозную жидкость, которая необходима для прокачки тормозной системы. Рекомендую купить тормозную жидкость ДОТ 4 400 грамм.

Если вы все приобрели и готовы к замене тормозного шланга, то первым делом надо снять колесо. С помощью щетки по металлу зачистить штуцер тормозного шланга предварительно взбрызнув ВД-40.

После этого откручиваем штуцер прокачки с помощью торцового ключа (рисунок 1,2,3). Эту операцию рекомендую выполнить первым делом, так как чаще всего штуцер прокачки переднего суппорта часто сильно прикипает, что может привести к его поломке.

Затем можно менять тормозной шланг. С помощью обжимного ключа, беремся за штуцер тормозной трубки, держим тормозной шланг ключом и потихоньку срываем штуцер с места. Когда штуцер трубки будет свободно вращаться, откручиваем его при помощи разрезного ключа. Для того, чтобы тормозная жидкость не выливалась заглушите трубку колпачком (рис. 4).

Снимаем резиновое кольцо шланга с держателя передней стойки (рисунок 5).

Разрезным ключом откручиваем тормозной шланг с тормозного цилиндра (рис.6). Если не хочет, помогаем кусачками (рис. 7) и потом накидным откручиваем (рис. 8).

После того как сняли тормозной шланг, хорошо очистите место присоединения шланга к суппорту, затем присоедините новый шланг с новой шайбой (рис. 9). Затягиваем, но не пережимаем. Закрепляем тормозной шланг с помощью держателя. Дело сделано, осталось только прокачать тормозную систему.

Как прокачать тормозную систему после замены тормозного шланга?

Попросите помощника понажимать на педаль тормоза с интервалом по 2-3 секунды около 3-4 раз, нажатие, удержание. Вы же в этот момент отпускаете штуцер и жидкость с воздухом выходит. Как на рисунке снизу.

После прокачки затягиваем штуцер. Узнать о том, что тормозная система прокачана вы сможете по исчезновению пузырьков воздуха.

Дальше останется лишь проверить соединения на течь и уровень тормозухи в тормозном бачке.

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
• набор гаечных ключей;
• ёмкость и шланг резиновый для слива охлаждающей жидкости;
• ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

Сначала слейте тосол на холодном двигателе.
Затем открутите саморез, находящийся за пластмассовый заглушкой.

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите два верхних и два нижних самореза крепления щитка приборов.

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоедините консоль от панели.

На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др

Обязательно пометьте их маркёром или насечками в порядке расположения.
Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль.

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.
Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость.

Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке.

Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой

Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.

Видео: замена радиатора печки ВАЗ 2114

https://youtube.com/watch?v=JYC8ijuYJdg

В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!

Замена крана печки

Часто бывает, что ломается и такая деталь, как кран (стоит отметить, что на 2114 он не отличается слишком высокой надежностью). Выполняя его замену, следует одновременно выполнить и замену патрубков, даже если они исправны (про расположение патрубков печки ваз 2114 было рассказано выше).

Вся замена крана выполняется в следующем порядке:

• установить авто на яму и зафиксировать;
• открутить пробку-болт, слить ОЖ;
• при помощи отвертки ослабить хомуты на патрубках, расположенных в моторном отсеке, после чего снять их;
• найти в салоне со стороны пассажира кран (расположен под панелью), ослабить хомуты подходящих к нему патрубков, после чего снять их;
• при помощи ключа на 10 открутить пару гаек, навинченных на шпильки и фиксирующих корпус крана;
• со стороны салона вытащить кран и отсоединить от него регулирующий тросик;
• установить на прежнее место новый (аналогичный) кран;
• выполнить сборку в такой же последовательности, но в обратном порядке.

Перед тем, как отсоединять патрубки (особенно расположенные в салоне), следует подстелить под них тряпочку на случай вытекания охлаждающей жидкости.

Многие автолюбители, выполняющие подобную замену, порой интересуются — как правильно подсоединить патрубки на печку ваз 2114? Ведь по ошибке или забывчивости можно соединить их неправильно, что приведет к нарушению нормальной циркуляции охлаждающей жидкости.

Для того, чтобы не ошибиться, стоит запомнить, что схема подключения патрубков печки ваз 2114 — следующая: патрубки, находящиеся в моторном отсеке, подключаются: первый — от крана (подводящий) до отверстия в головке блока цилиндров, второй — от крана (отводящий) — до «саксофона». Патрубки в салоне подключаются: первый — от крана к термостату, второй — от крана к подводу насоса.

Для еще большего удобства можно воспользоваться следующей общей схемой системы отопления:

Стоит отметить, что расположенные внутри салона патрубки сильно различаются по своей длине, поэтому перепутать их расположение крайне затруднительно.

Последовательность работ по ремонту

Также нужна новая прокладка ГБЦ и прокладка крышки клапанов. Имея все это, можно начинать ремонт. Последовательность действий при ремонте такова:

1. Авто ставиться в гараж, КПП устанавливается в нейтральное положение, а под задние колеса кладутся упоры. Первое, что делается после постановки авто – обесточивается бортовая сеть путем отсоединения клеммы «-» с АКБ.
2. Сбрасывается давление в топливной системе. Для этого на топливной рампе имеется контрольный клапан в виде обычного золотника шины. Под этот клапан нужно разместить емкость, и зажать золотник. При сбросе давления из него будет вытекать бензин. Также потребуется слив охлаждающей жидкости посредством сливных пробок.
3. На двигателе нужно установить поршень 1-го цилиндра в положение ВМТ. Для этого снимается защитная крышка ремня привода ГРМ, и проворачивается коленвал до совпадения меток на шкиву, распределительном валу и маховике.
4. Следующим этапом будет снятие крышки клапанов. Для этого от штуцеров крышки отсоединяются все патрубки, тяга привода дроссельной заслонки, кронштейн привода акселератора и гайки крепления крышки клапанов.
5. Отсоединяется от выпускного коллектора приемная труба системы отвода выхлопных газов. Эти работы производятся под авто.
6. От ДМРВ отсоединяется проводка, снимается воздушный подводящий патрубок к дроссельному узлу, после чего он полностью демонтируется вместе с корпусом воздушного фильтра.
7. Затем нужно от головки отсоединить все элементы, подходящие к головке – патрубки системы охлаждения дроссельного узла, вакуумного усилителя, тягу привода дроссельной заслонки, массовые провода, кронштейн подводящей трубы выпускного коллектора.
8. Также разбалчиваются крепления распорок впускного коллектора, а сами распорки снимаются. Далее отсоединяется проводка от — датчиков давления масла, температуры ОЖ и положения заслонки дросселя, регулятора ХХ, форсунок, высоковольтные провода со свечей.
9. Затем снимается ремень привода ГРМ. Перед этим нужно еще раз проверить совмещение меток на шкиву коленвала и шестерне привода ГРМ. После этого ослабляется натяжка ремня и он снимается с шестерни ГРМ.
10. Чтобы снять шестерню распредвала, ее нужно будет зафиксировать через технологические отверстия и выкрутить болт крепления. Снимать ее с вала нужно аккуратно, чтоб не потерять шпонку. После этого потребуется снятие задней крышки, располагающейся за снятой шестерней, от головки и блока.
11. Снимаются с головки патрубки системы охлаждения вместе с термостатом от головки, а также остальная проводка. Также отсоединяются патрубки подачи и слива топлива.
12. Остается только выкрутить болты крепления головки. Но для этого их вначале нужно ослабить, причем в строго определенном порядке. И только после послабления они полностью выкручиваются. Если разборка произведена правильно, после вытаскивания болтов можно будет снять головку и извлечь поврежденную прокладку. На этом первая часть ремонта считается завершенной.

Можно ли заменить радиатор печки ВАЗ-2114, не снимая панель управления

С наступлением осенних холодов многие владельцы автомобилей ВАЗ жалуются на то, что отопление салона работает из рук вон плохо, не обеспечивает комфортной температуры. Существует немало причин возникновения данной проблемы, однако самая основная из них – это засорение радиатора печки, в который попадает пыль, мелкие камешки, тополиный пух и прочее. Как определить, что дело именно в этом?

Диагностика осуществляется довольно просто – достаточно лишь на несколько секунд приложить руку к подающему и отводящему патрубкам устройства. Если их температура заметно отличается (на входе патрубок горячий, а на выходе холодный), то вам потребуется замена радиатора печки ВАЗ-2114

В противном случае следует обратить внимание на такие детали, как датчик температуры (термостат), крыльчатку помпы и прочие

Замена краника отопителя ВАЗ-2114

Заезжаем на яму или эстакаду. Ставим авто на ручник и первую передачу. Сливаем охлаждающую жидкость в подготовленную емкость. Для этого сначала при закрытой крышке расширительного бачка откручиваем сливную пробку на блоке цилиндров двигателя (если крышка бачка герметична и плотно закручена, то антифриз почти не будет течь). Затем вместо сливной заглушки вкручиваем шланг (хорошо подойдет от смесителя) и открываем крышку бачка – охлаждающая жидкость аккуратно, с минимальными потерями и не загрязняясь о двигатель, стечет в емкость.

Ослабляем хомуты патрубков, идущих к крану от двигателя. Зачищаем со стороны двигателя металлической щеткой резьбы 2-х болтов крепления крана к переборке моторного отсека. Затем добросовестно обрабатываем эти резьбы WD-40 или тормозной жидкостью. Это обязательное условие, несоблюдение которого может повлечь серьезные затруднения при откручивании гаек. Оставляем «откисать» грязь и ржавчину на резьбах, а гайки пока не скручиваем.

Снимаем патрубки. Переходим в салон. Демонтируем боковую облицовочную накладку торпеды посередине в ногах с пассажирской стороны. Ослабляем хомуты патрубков у крана. Готовим тряпку, чтобы собрать небольшое количество тосола, которое может вытечь на ковролин при снятии патрубков. Отсоединяем патрубки. Возвращаемся под машину. Используя ключ на 10 (торцовый или накидной), откручиваем гайки болтов крепления крана.

В салоне вытягиваем краник на себя. Затем снимаем с него фиксатор тросика управления, а затем отсоединяем сам трос. Установку нового крана производим в обратной последовательности.

Диагностика неисправностей печки

Конструкция печки довольно проста. Казалось бы, ломаться здесь нечему. Сломаться полностью отопитель не может, так как его конструкция состоит из независимых друг от друга узлов. Однако некоторые элементы могут выходить из строя достаточно часто. К ним относятся:

• радиатор;
• кран;
• патрубки;
• резистор;
• переключатель режимов.

Неисправности радиатора печки

Основные причины выхода из строя радиатора печки:

• засорение;
• появление течи (разгерметизация).

В первом случае на внутренних стенках трубок радиатора накапливаются отложения. Они могут образовываться в результате:

• длительной эксплуатации радиатора;
• использования некачественной ОЖ;
• попадания в систему охлаждения грязи, продуктов трения, воды и т. п.

Как следствие, в радиаторе печки нарушается или полностью прекращается циркуляция тосола, и поступающий в салон воздух не успевает нормально нагреваться. Зимой в салоне авто будет холодно, а размораживание ветрового стекла станет настоящей проблемой.

Течь в радиаторе может появляться в результате коррозии и рассыхания. Вытекающая из печки ОЖ обычно образует лужу на полу под панелью со стороны пассажирского сиденья. Кроме этого, в салоне появится характерный запах, а на лобовом стекле из-за испарения ОЖ будет образовываться маслянистый налёт, снижающий водителю обзор. Последнее особенно актуально при езде против солнца или ночью, когда встречный транспорт движется с включёнными фарами.

Течь крана печки

Кран печки может выйти из строя по двум причинам:

• закисание запорного механизма;
• рассыхания корпуса устройства.

Если печка долгое время не использовалась, может произойти закисание крана. В этом случае при попытке открыть кран не следует прилагать большие усилия, так как можно повредить сам кран или порвать управляющий тросик.

При рассыхании корпуса течь можно сразу не заметить. Но через некоторое время появятся признаки, аналогичные симптомам течи радиатора (лужа ОЖ на полу, резкий запах в салоне, маслянистый налёт на лобовом стекле).

При неисправном кране печки ОЖ начинает вытекать в салон

Износ патрубков

Тосол из радиатора печки может начать вытекать через подводящие и отводящие патрубки в результате их износа под действием химически активных веществ, входящих в состав ОЖ, и высокой температуры. Кроме этого, патрубки могут быть повреждены при чрезмерной затяжке хомутов, обеспечивающих герметичность соединений.

Всего в системе отопления ВАЗ 2113–15 четыре патрубка — два в моторном отсеке, соединяющих двигатель с краном, и два в салоне, идущих от крана к радиатору печки. Утечка ОЖ может происходить разными путями. В одном случае тосол будет вытекать на защиту двигателя и на улицу, в другом — в салон авто. В любом случае это проявится в виде:

• падения уровня ОЖ в расширительном бачке;
• образования лужи под машиной или в салоне;
• появления в салоне неприятного запаха.

При повреждении патрубков печки ОЖ может начать вытекать в салон

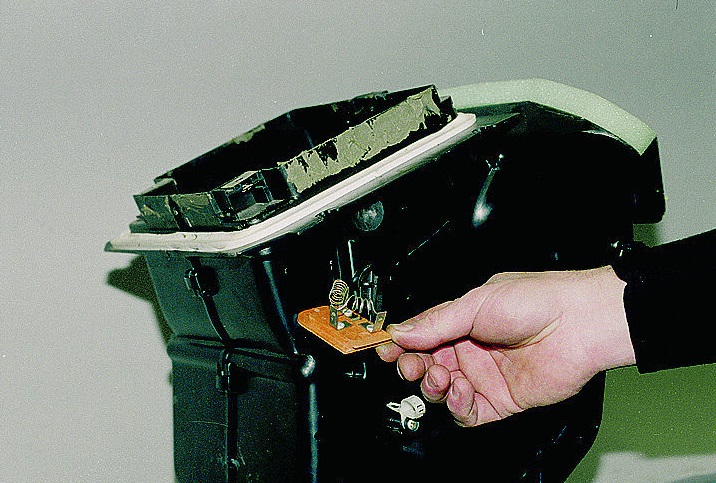

Выход из строя резистора

Резистор печки состоит из двух обмоток и служит для изменения сопротивления поступающего на вентилятор электрического тока. Электродвигатель вентилятора может работать в трёх режимах, которые можно менять с помощью переключателя.

В третьем режиме на вентилятор поступает напряжение, равное напряжению бортовой сети, и он работает на полную мощность. При включении второго режима напряжение снижается за счёт одной из обмоток, сопротивление которой увеличивается примерно до 0,2 Ом. Вентилятор начинает вращаться заметно медленней. И, наконец, в первом режиме сопротивление обмоток увеличивается до 0,8 Ом, и мощность электродвигателя снижается до минимальной.

Основным признаком выхода из строя резистора является работа вентилятора только в третьем режиме. Причиной этого является перегорание одной или обеих обмоток.

При выходе из строя резистора печка работает только в одном режиме

Выход из строя переключателя

Определить причину неработающего отопителя салона можно лишь после проверки каждого его элемента. Иногда может выйти из строя сам переключатель режимов печки. Это происходит довольно редко в результате окисления или разрушения его контактов.

При помощи переключателя изменяют скорость вращения вентилятора

Диагностика неисправностей печки

Конструкция печки довольно проста. Казалось бы, ломаться здесь нечему. Сломаться полностью отопитель не может, так как его конструкция состоит из независимых друг от друга узлов. Однако некоторые элементы могут выходить из строя достаточно часто. К ним относятся:

• радиатор;
• кран;
• патрубки;
• резистор;
• переключатель режимов.

Неисправности радиатора печки

Основные причины выхода из строя радиатора печки:

• засорение;
• появление течи (разгерметизация).

В первом случае на внутренних стенках трубок радиатора накапливаются отложения. Они могут образовываться в результате:

• длительной эксплуатации радиатора;
• использования некачественной ОЖ;
• попадания в систему охлаждения грязи, продуктов трения, воды и т. п.

Как следствие, в радиаторе печки нарушается или полностью прекращается циркуляция тосола, и поступающий в салон воздух не успевает нормально нагреваться. Зимой в салоне авто будет холодно, а размораживание ветрового стекла станет настоящей проблемой.

Течь в радиаторе может появляться в результате коррозии и рассыхания. Вытекающая из печки ОЖ обычно образует лужу на полу под панелью со стороны пассажирского сиденья. Кроме этого, в салоне появится характерный запах, а на лобовом стекле из-за испарения ОЖ будет образовываться маслянистый налёт, снижающий водителю обзор. Последнее особенно актуально при езде против солнца или ночью, когда встречный транспорт движется с включёнными фарами.

Течь крана печки

Кран печки может выйти из строя по двум причинам:

• закисание запорного механизма;
• рассыхания корпуса устройства.

Если печка долгое время не использовалась, может произойти закисание крана. В этом случае при попытке открыть кран не следует прилагать большие усилия, так как можно повредить сам кран или порвать управляющий тросик.

При рассыхании корпуса течь можно сразу не заметить. Но через некоторое время появятся признаки, аналогичные симптомам течи радиатора (лужа ОЖ на полу, резкий запах в салоне, маслянистый налёт на лобовом стекле).

При неисправном кране печки ОЖ начинает вытекать в салон

Износ патрубков

Тосол из радиатора печки может начать вытекать через подводящие и отводящие патрубки в результате их износа под действием химически активных веществ, входящих в состав ОЖ, и высокой температуры. Кроме этого, патрубки могут быть повреждены при чрезмерной затяжке хомутов, обеспечивающих герметичность соединений.

Всего в системе отопления ВАЗ 2113–15 четыре патрубка — два в моторном отсеке, соединяющих двигатель с краном, и два в салоне, идущих от крана к радиатору печки. Утечка ОЖ может происходить разными путями. В одном случае тосол будет вытекать на защиту двигателя и на улицу, в другом — в салон авто. В любом случае это проявится в виде:

• падения уровня ОЖ в расширительном бачке;
• образования лужи под машиной или в салоне;
• появления в салоне неприятного запаха.

Выход из строя резистора

Резистор печки состоит из двух обмоток и служит для изменения сопротивления поступающего на вентилятор электрического тока. Электродвигатель вентилятора может работать в трёх режимах, которые можно менять с помощью переключателя.

В третьем режиме на вентилятор поступает напряжение, равное напряжению бортовой сети, и он работает на полную мощность. При включении второго режима напряжение снижается за счёт одной из обмоток, сопротивление которой увеличивается примерно до 0,2 Ом. Вентилятор начинает вращаться заметно медленней. И, наконец, в первом режиме сопротивление обмоток увеличивается до 0,8 Ом, и мощность электродвигателя снижается до минимальной.

Основным признаком выхода из строя резистора является работа вентилятора только в третьем режиме. Причиной этого является перегорание одной или обеих обмоток.

При выходе из строя резистора печка работает только в одном режиме

Выход из строя переключателя

Определить причину неработающего отопителя салона можно лишь после проверки каждого его элемента. Иногда может выйти из строя сам переключатель режимов печки. Это происходит довольно редко в результате окисления или разрушения его контактов.

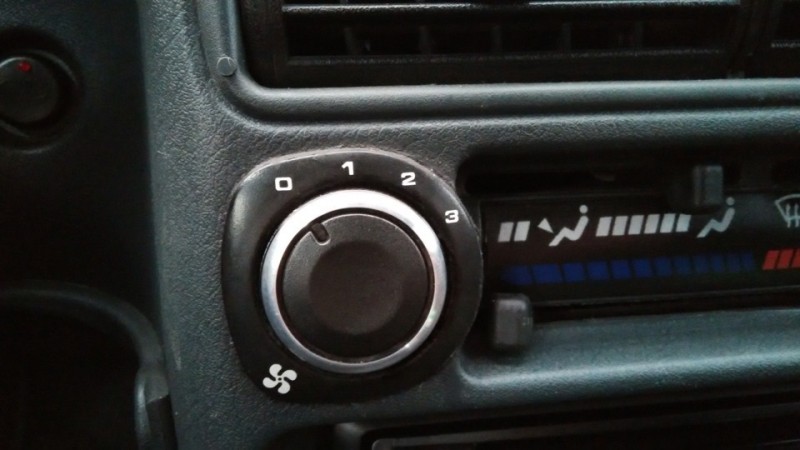

При помощи переключателя изменяют скорость вращения вентилятора
