Инструкция по замене радиатора печки на ланосе своими руками двумя способами

Сколько будет стоить новый радиатор печки?

Когда клей высох, обмазал герметиком по всему шву лючка и дал время высохнуть. У меня стоит кондиционер и радиатор как раз находится под этим кожухом, возможно он мешал снять этот кожух.

И еще один момент для тех кто решил сменить салонный фильтр. Но есть способ куда проще и удобнее на мой взгляд! Причины могут быть разные: В случае, когда вентилятор функционирует только в одном положении выключателя, ремонт, как правило, ограничивается заменой балластного сопротивления.

Обязательно нужно проверить температуру нагрева патрубков радиатора для возможного устранения проблем термостата и удаления воздушных пробок из системы отопления Шевроле Ланос.

Если в процессе эксплуатации автомобиля Шевроле Ланос вы столкнулись с проблемой плохой работы печки, не спешите ехать в сервисный центр. Замену радиатора и настройку системы отопления можно сделать своими руками без больших финансовых и временных затрат. Главное – найти неполадку в системе и устранить её с помощью пошаговой инструкции.

Какие радиаторы печки бывают и что лучше поставить на Шевроле Ланос

На виды и типы теплообменники отопителей классифицируют по таким признакам:

• Материал, из которого они изготовлены
• Форма трубок, по которым циркулирует жидкость
• Плотность установки трубок

Коротко рассмотрим, на какие виды классифицируют теплообменники печки Ланос и других автомобилей по материалу, форме и плотности расположения трубок.

Это интересно! Неисправность радиатора печки на Lanos с необходимостью его замены возникает в случаях —  нарушение целостности трубок, по которым протекает ОЖ, отламывание крепежных штуцеров (они бывают из металла или пластика), а также нарушение целостности бочка. Если устройство засорилось, то его можно продуть, но лучше купить новый радиатор, чтобы вскоре после этого ремонта не понадобилось повторно проводить его снятие и замену.

Нельзя

Накрывать непосредственно двигатель, и неважно чем – старой фуфайкой или каким-либо современным материалом. Это может привести к пожару, то есть – к утрате автомобиля, а в худшем случае – и травмированию людей.
Закрывать радиатор картоном, фанерой или пленкой вплотную и целиком

Рано или поздно системе охлаждения потребуется «помощь» радиатора, и двигатель может перегреться раньше, чем вы заметите рост температуры, найдете место для остановки и «раскутаете» теплообменник.
Заправлять систему охлаждения водой или разбавленным антифризом, полагаясь на усиленное утепление моторного отсека. Даже в небольшой мороз вода может замерзнуть в каком-то отдаленном «уголке» системы – и вывести ее из строя.

Простейший вариант – лист стандартного изолирующего материала с отражающим покрытием, “прищелкнутый” подходящими пистонами к усилителям капота.

Как поменять, не снимая торпеду

Основная трудность, с которой сталкиваются при ремонте печки, это доступ к нижнему кожуху. Для классического демонтажа этого элемента потребуется снять всю торпеду, на что уйдёт довольно много времени. Вытянуть радиатор можно проще и быстрее, если работать с нижней стороны. Для начала делаем подготовительные работы:

1. Для удобства работы снимаем оба передних сидения.
2. Снимаем шланги трубопровода и сливаем рабочую жидкость в заранее подготовленную ёмкость.

   Снимаем патрубок и сливаем рабочую жидкость с системы отопления

3. Ослабляем хомут, который удерживает рычаг КПП, и полностью выкручиваем болт крепления.

   Откручиваем болт и снимаем хомут для последующего демонтажа рычага

4. Вытягиваем ось рычага коробки передач из узла тяги.

Это интересно: Меняем радиатор печки на автомобиле «Дэу Нексия» Теперь у нас есть свободное пространство для работы. Но чтобы снять сам радиатор, потребуется демонтировать боковые металлические элементы, которые соединяют пол и консоль.

Снимаем боковые крепления, которые соеденяют консоль с полом

Теперь можно снимать нижний кожух:

1. Выкручиваем 8 винтов кожуха отопителя. Это сделать непросто, потребуется специальный ключ (трещотка и удлинённая головка на 7), так как работать придётся снизу.

   Для снятия кожуха потребуется открутить 8 болтов

2. Снимаем кожух и получаем доступ к радиатору.
3. Открываем защёлки и вынимаем отопитель из пазов.

Сборка проходит в обратном порядке. Стоит заметить, что заводские крепления радиатора часто ломаются и лучше доработать эти элементы из подручных материалов. Можно использовать изделия из металлического листа диаметром 2 мм.

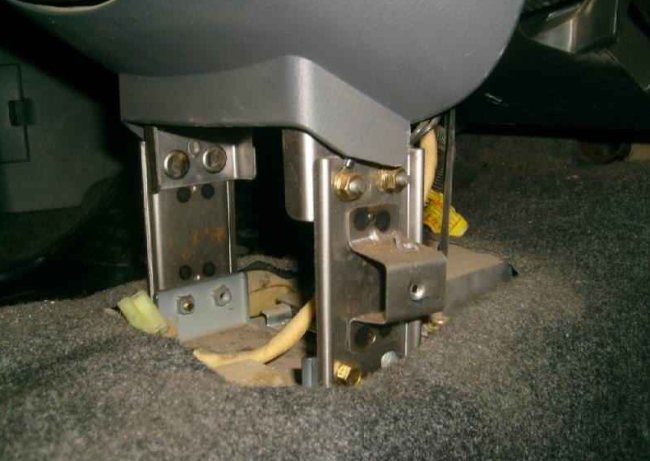

Метталическое крепление хорошо удерживает радиатор и не ломается

Функции, устройство и принцип действия радиатора печки

Радиатор (конвектор, теплообменник) печки — важнейший узел системы отопления салона любого автомобиля. Печка обеспечивает создание и поддержание комфортной для водителя температуры. Это особенно актуально в холодное время года. Кроме этого, отопитель предотвращает запотевание автомобильных стёкол.

Система отопления состоит из следующих узлов и деталей:

• корпус;
• радиатор печки;
• патрубки теплообменника;
• регулирующий кран;
• вентилятор;
• электромотор вентилятора;
• воздуховоды и распределительные заслонки.

Система отопления нагревает поступающий в салон воздух

Роль теплоносителя выполняет антифриз, циркулирующий по системе охлаждения. Когда силовой агрегат прогрет и температура охлаждающей жидкости (ОЖ) достигает 50 °C, её можно использовать для обогрева салона. В зависимости от положения крана в радиатор поступает определённое количество горячего тосола. Вентилятор направляет поток воздуха из подкапотного пространства в салон. Этот воздух проходит через соты радиатора, получая тепло от разогретого антифриза. Чем больше тосола проходит через теплообменник, тем больше тепла передаётся воздуху. Поток разогретой ОЖ в радиаторе можно регулировать краном.

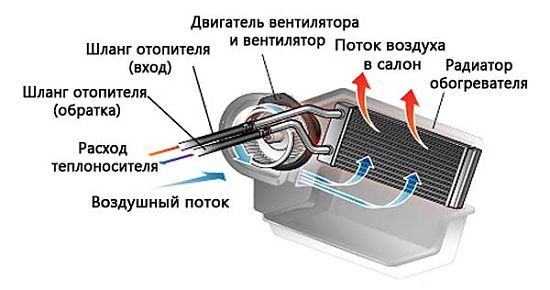

Радиатор печки Chevrolet Lanos имеет довольно простое устройство

В зависимости от модели авто температура воздуха в салоне регулируется различными способами — регулировочным краном, скоростью вращения вентилятора и положением воздушных заслонок. Нагретый воздушный поток регулируется и распределяется по разным направлениям. Направив тёплый воздух на лобовое и передние боковые стёкла, можно предотвратить их запотевание. С помощью заслонок можно направить воздух в область ног, лица и на определённые места боковых стёкол. Обдув лобового стекла также необходим для создания слегка повышенного давления, чтобы в салон не попадала пыль и грязь с улицы. Таким образом для водителя и пассажиров обеспечивается максимально комфортный микроклимат.

Особенности конструкции отопителя несколько ограничивают его работу. Так, печку нельзя включать на холодном двигателе. Нужно дождаться нагрева ОЖ до 50–60 °C. В противном случае двигатель будет прогреваться гораздо дольше, особенно в сильный мороз. Кроме этого, из-за повышенной влажности в салоне начнут запотевать стёкла. Поэтому в качестве дополнительных иногда устанавливают водные и воздушные обогреватели. Это зависит от конструктивных особенностей системы отопления конкретной модели автомобиля.

Диагностика и устранение неисправностей

Поскольку все элементы системы отопления взаимосвязаны, выяснить причину неисправности иногда бывает довольно сложно. Аналогичные симптомы могут возникать по разным причинам. В холодное время года основным признаком неисправной работы печки является плохой обогрев — в салон поступает холодный или чуть тёплый воздух. Это может происходить по следующим причинам.

1. Неисправность термостата охлаждающей системы двигателя. В результате антифриз не нагревается до рабочей температуры. Это можно проверить, не снимая термостата. Нужно рукой потрогать шланг, идущий с выхода термостата к радиатору охлаждения. Если после запуска холодного двигателя он начинает сразу нагреваться, термостат не перекрывает поток ОЖ, позволяя ей течь по большому кругу через радиатор системы охлаждения. При исправном термостате температура шланга должна увеличиваться постепенно до 70–80 °C.
2. Образование внутри радиатора воздушной пробки, затрудняющей движение ОЖ. Радиатор печки перестаёт нагреваться, при этом часто включается вентилятор принудительного охлаждения основного радиатора. Избавиться от воздушной пробки довольно просто. Нужно остановить автомобиль на любом крутом подъёме или заехать на эстакаду под углом от 30–35 °C. Затем следует открыть расширительный бачок и на холостом ходу несколько раз резко нажать на педаль акселератора. Если это не помогло, радиатор, скорее всего, забит грязью и отложениями.
3. Закупорка каналов радиатора печки. ОЖ протекает через радиатор с трудом или совсем не протекает. Признаком этой неисправности является большая разница температур входного и выходного патрубков радиатора. Чаще всего такая ситуация возникает при использовании некачественного тосола. Проще всего в этом случае заменить радиатор. Однако его можно попытаться промыть специальными химически агрессивными растворами или лимонной кислотой. Приготовить раствор лимонной кислоты несложно. В 1 литре тёплой воды растворяется 400 г кислоты, затем добавляется ещё 3 литра холодной воды, и раствор заливается в радиатор.
4. Забивка сот радиатора листьями, пухом и другим мусором с улицы. Это не позволяет воздушному потоку проходить через соты радиатора и нагреваться. При этом температура входного и выходного патрубков почти одинакова. Проблему можно решить, полностью открыв заслонки и поместив во входное отверстие для наружного воздуха шланг от пылесоса. Создаётся обратная тяга, и удаляется мешающий движению воздуха мусор.
5. Разрушение крепления радиатора. При этом образуется щель, через которую холодный воздух, минуя радиатор, попадает в салон. Крепёж радиатора разработан крайне неудачно. Он изготовлен из пластика, который из-за низкого качества и перепада температур легко деформируется. Чтобы этого не произошло, крепление радиатора следует усилить дополнительными приспособлениями.
6. Нарушение герметичности швов вентиляционного короба. В результате в салон попадает холодный наружный воздух. Решается проблема просто — швы заливаются любым герметиком или закрываются уплотнителем.

Инструкция по выбору радиатора печки на Ланос 1.5 и 1.6

Если возникла необходимость замены радиатора печки на Ланосе, то к выбору нового устройства нужен соответствующий подход. Алюминиевые соты можно запаять, но при помощи специального оборудования. Кроме того, стоить такая запайка будет не дешево, поэтому выгоднее купить новый радиатор отопителя, цена которого зависит от производителя. Устанавливать рекомендуется оригинальные теплообменники, однако в силу того, что их сегодня найти практически невозможно, приходится выбирать из того, что имеется. Каких производителей можно поставить на Chevrolet Lanos 1.5 радиатор печки, описано выше. Далее выясним, что нужно учитывать при выборе:

1. Материал изготовления — медный или алюминиевый. Раскошеливаться на медный, а точнее латунный радиатор печки, есть смысл только в одном случае, если имеются лишние средства. Если их нет, то лучше купить хороший и качественный алюминиевый теплообменник
2. Количество трубок. Чем их больше, тем выше производительность устройства
3. Прочность пластин. При выборе провести проверку — слегка подушечками пальцев надавить на пластины. Они не должны деформироваться. Если деформируются, то такой теплообменник лучше не покупать
4. Обязательное присутствие завихрителей на устройствах с круглыми трубками
5. Производитель — здесь нужно доверять проверенным фирмам, учитывая отзывы и рекомендации владельцев
6. Цена — чем дороже радиатор, тем выше качество. Однако не торопитесь покупать самые дорогие устройства, не проверив их качества

Сегодня очень много встречается подделок, поэтому научитесь их отличать от фирменных устройств. Сделать это не трудно. Во-первых, пластины должны быть ровными и при воздействии на них пальцами, не деформироваться. Во-вторых, осмотреть качество соединения, пайки и изготовления. Подвальный радиатор можно отличить визуально.

Это интересно!Чтобы узнать, есть ли в радиаторе турбулизаторы, следует посветить фонариком внутрь выступающих патрубков. Эти турбулизаторы должны быть видны. Второй способ проверки — потрясти изделие. После покупки радиатора печки на Ланос, можно приступать к его установке. Делается это по инструкции, которая представлена на сайте. Соблюдая очередность действий, можно заменить радиатор отопителя на Ланосе быстро, правильно и легко. И помните, что от выбора теплообменника зависит, сколько он прослужит, и когда в следующий раз придется осуществлять его замену.

Когда требуется заменить отопитель салона

К сожалению, сама конструкция печки не сильно надёжна. Чаще всего ломаются крепления радиатора, что приводит к пропусканию холодного воздуха. Номинальная температура падает и даже при крайнем положении регулятора дует прохладный воздух. Среди известных проблем также можно выделить следующие:

• забивается радиатор;
• утечка рабочей жидкости;
• неполадки в работе термостата.

Определить повреждения в патрубках довольно просто. Если появились пятна и количество рабочей жидкости в расширительном бачке уменьшается, нужно полностью осмотреть трубопровод. Если низкий КПД системы отопления связан с нерабочим термостатом, то стрелка на панели приборов будет находиться в крайнем положении даже при нагретом двигателе.

Радиатор печки нагревает воздух, который подаётся в салон

Элементы системы отопления

1. Радиатор: прогревает воздушный поток путём циркуляции внутри теплообменника жидкости системы охлаждения.
2. Электрический привод – нагнетатель: осуществляет забор воздушного потока в салон автомобиля. Иногда его называют крыльчатка, моторчик. Предустановленный регулятор позволяет механическим способом выбирать оптимальное положение, количество оборотов.
3. Заслонка отопителя: регулятор величины воздушного потока, с его помощью повышаем или понижаем градус воздуха внутри салона.
4. Распределительные регуляторы: корректируют обдув конкретной области или салона в целом.

Устройство отопителя Шевроле Ланос

Нюансы проведения работ

Восстановление работоспособности системы обогрева автолюбителем выполняется путем замены радиатора. Но здесь возникает дополнительная проблема – конструкторы не позаботились о том, чтобы обеспечить удобный доступ к теплообменнику и облегчить обслуживание отопителя.

Сложность заключается в том, что корпус печки с установленным внутри него радиатором, располагается под передней панелью. Поэтому согласно официальной тех. документации производителя заменить радиатор печки Ланос возможно только предварительно демонтировать переднюю панель, а для этого еще надо разобрать практически полсалона. Замена радиатора Ланос – операция хоть и не особо сложная, но трудоемкая и занимает много времени. Но автолюбителями уже разработан метод, как снять печку на Шевроле Ланос без демонтажа передней панели. Этот способ сокращает время на замену теплообменника, но и он не прост в исполнении (полсалона все равно придется разбирать), и работать придется в стесненном пространстве, да еще с не очень удобной обзорностью.

Элементы системы отопления

1. Радиатор: прогревает воздушный поток путём циркуляции внутри теплообменника жидкости системы охлаждения.
2. Электрический привод – нагнетатель: осуществляет забор воздушного потока в салон автомобиля. Иногда его называют крыльчатка, моторчик. Предустановленный регулятор позволяет механическим способом выбирать оптимальное положение, количество оборотов.
3. Заслонка отопителя: регулятор величины воздушного потока, с его помощью повышаем или понижаем градус воздуха внутри салона.
4. Распределительные регуляторы: корректируют обдув конкретной области или салона в целом.

Читать также: Как сделать камеру своими руками

Устройство отопителя Шевроле Ланос

Почему не греет печка — причины

Несмотря на свое простое устройство, печка может доставлять неудобства, например, когда вы включаете ее, чтобы согреться, а вместо этого из воздуховодов дует холодный воздух. Чтобы вы не теряли время, ломая голову над тем, почему же печка плохо греет, хочу подсказать вам десять наиболее распространенных причин, по которым это происходит.

1. Охлаждающая жидкость не нагревается. Если вы только что завели мотор и хотите тут же согреться, то смею вас огорчить, этого не произойдет, поскольку мотор холодный. Как вы помните, для работы печки необходимо тепло от двигателя, поэтому если мотор холодный, ждать тепла не стоит. Владельцам “турбовых” и дизельных агрегатов тепла придется дольше ждать, поскольку за счет высокого КПД, подавляющее большинство энергии конвертируется в полезную работу, а не в тепло. Следовательно, мотор будет греться дольше. Но если вы начнете движение после недолгого прогрева, то смею вас обрадовать, во время движения процесс прогрева ускоряется, и печка начнет отдавать тепло гораздо быстрее.
2. Низкий уровень ОЖ. Здесь все просто, доливаем антифриз, который напрямую влияет на скорость охлаждения, ну и прогрева соответственно.
3. Термостат. Если клапан термостата заклинил или стал негерметичен, помпа будет гонять ОЖ по “большому кругу”, в результате мотор будет прогреваться дольше, а печка будет работать неэффективно.
4. Забит радиатор. Если циркуляция ОЖ нарушена, с печкой тоже будут проблемы. Следует убедиться, что антифриз чистый и не содержит в себе грязи. Также проверьте шланги и патрубки, нет ли в них перегибов и труднопроходимых мест. Нередко не греет печка по причине завоздушивания системы, так называемые воздушные пробки могут привести к плохому охлаждению двигателя или прогреву. Первое явление — довольно страшно для любого мотора, так как может означать перегрев, второе — страшно для водителя, так как зимой без печки никуда.
5. Критические температуры. Если за окном авто больше -30°С не стоит ждать от вашего обогревателя чего-то сверхъестественного. Скорее всего, печка будет дуть холодным и единственным решением вопроса будет установить специальный чехол на капот, который будет перекрывать поток, поступающего воздуха, тем самым улучшая прогрев двигателя и салона. Если специального чехла у вас нет, можно по старинке воспользоваться картонкой. Также при таких погодных условиях не лишним будет использование одеяла на двигатель.
6. Воздух не нагревается. Печка дует холодным, а ОЖ при этом горячая — как такое может быть? На самом деле явление довольно распространенное. Причины могут быть вызваны проблемами, которые связаны с подачей воздуха, это и забитый фильтр, и проблемы с испарителем кондиционера. Замена фильтра и чистка испарителя — помогут решить проблему.
7. Забитый или грязный радиатор отопителя. Если автомобиль “в годах” следует учесть вероятность загрязнения самого радиатора печки. Это могут быть отложения или банальные пыль, которая не позволяет воздушному потоку контактировать с горячими сотами. Проверьте состояние этого узла и при необходимости выполните его чистку.
8. Заслонка заклинила. Когда направляющая заслонка перестает выполнять свою функцию и клинит или выходит из строя, воздушный поток может идти мимо радиатора отопителя. В результате в салон будет поступать холодный воздух или только частично нагретый. Ремонт заслонки или ее смазка позволят решить данную проблему, сложность работы и цена вопроса у каждого будет разной.
9. Вентилятор. Нерабочий вентилятор может стать причиной, по которой печка не будет работать, точнее работать будет, но воздух нагретый подаваться в салоне не будет. Проверьте исправность вентилятора.
10. Проблемы с электроникой. Во времена, когда все было на тросиках и ручном приводе, решение подобных проблем сводилось к замене тросиков, направляющих или смазке рабочих механизмов. Сегодня любая проблема в автомобиле может иметь электронные “корни” и заключаться в сбое какого-то датчика или неисправной проводке. Поэтому если все вышеперечисленные варианты исключены, то самое время подкачаться к “мозгам” и поискать проблему там, в журнале ошибок вероятнее всего и будет ответ на вопрос почему плохо греет печка.

Источник – Авто Пульсар

В каких режимах работают системы обогрева и кондиционирования?

Комбинации переключателей и ползунков на панели управления позволяют установить один из режимов её работы:

1. Максимальное охлаждение. Использование этого положения рекомендовано при повышенной температуре воздуха в летний период либо при длительном простое автомобиля под лучами палящего солнца.
2. Нормальное охлаждение. Его включают преимущественно в тёплую погоду, во время продолжительных поездок, поскольку этот режим способствует поддержанию умеренной температуры внутри.
3. Вентиляция. В основном её включают для проветривания салона. Как полноценный режим используется крайне редко, ввиду этого большинство автовладельцев полностью игнорируют эту функцию системы.
4. Максимальное отопление. Его использование предпочтительнее всего в условиях пониженной температуры зимнего периода, а также для ускоренного обогрева после продолжительного времени нахождения транспортного средства при минусовой температуре.
5. Нормальное отопление. Благодаря выбору этого режима, независимо от минусовой температуры воздуха за пределами машины, внутри его всегда поддерживается установленная водителем величина прогрева, которая позволяет получить максимальный комфорт при передвижении в автомобиле зимой.
6. Обдув стёкол. Позволяет максимально быстро избавиться от запотевания боковых окон и лобового стекла в транспорте. Может использоваться как режим обогрева либо охлаждения воздуха в салоне.

Как видно, схема печки Ланос не отличается особой сложностью и во многом схожа с конструкцией отопителя большинства моделей автопрома, а это существенно облегчает диагностику и устранение её неисправностей.

В каких режимах работают системы обогрева и кондиционирования?

Комбинации переключателей и ползунков на панели управления позволяют установить один из режимов её работы:

1. Максимальное охлаждение. Использование этого положения рекомендовано при повышенной температуре воздуха в летний период либо при длительном простое автомобиля под лучами палящего солнца.
2. Нормальное охлаждение. Его включают преимущественно в тёплую погоду, во время продолжительных поездок, поскольку этот режим способствует поддержанию умеренной температуры внутри.
3. Вентиляция. В основном её включают для проветривания салона. Как полноценный режим используется крайне редко, ввиду этого большинство автовладельцев полностью игнорируют эту функцию системы.
4. Максимальное отопление. Его использование предпочтительнее всего в условиях пониженной температуры зимнего периода, а также для ускоренного обогрева после продолжительного времени нахождения транспортного средства при минусовой температуре.
5. Нормальное отопление. Благодаря выбору этого режима, независимо от минусовой температуры воздуха за пределами машины, внутри его всегда поддерживается установленная водителем величина прогрева, которая позволяет получить максимальный комфорт при передвижении в автомобиле зимой.
6. Обдув стёкол. Позволяет максимально быстро избавиться от запотевания боковых окон и лобового стекла в транспорте. Может использоваться как режим обогрева либо охлаждения воздуха в салоне.

Как видно, схема печки Ланос не отличается особой сложностью и во многом схожа с конструкцией отопителя большинства моделей автопрома, а это существенно облегчает диагностику и устранение её неисправностей.

Элементы системы отопления

1. Радиатор: прогревает воздушный поток путём циркуляции внутри теплообменника жидкости системы охлаждения.
2. Электрический привод – нагнетатель: осуществляет забор воздушного потока в салон автомобиля. Иногда его называют крыльчатка, моторчик. Предустановленный регулятор позволяет механическим способом выбирать оптимальное положение, количество оборотов.
3. Заслонка отопителя: регулятор величины воздушного потока, с его помощью повышаем или понижаем градус воздуха внутри салона.
4. Распределительные регуляторы: корректируют обдув конкретной области или салона в целом.

Устройство отопителя Шевроле Ланос

Этап №3 — Обратный процесс. Что нужно учесть при сборке

Собирается корпус в точности до наоборот — от п. 3 до п. 1. Уточним, что стандартные крепления печки Ланос, которые устанавливаются при производстве автомобиля, выходят из строя очень часто. По возможности их стоит укрепить самостоятельно, сделав детали из обычного листа металла

Во время сборки очень важно не допустить возникновения зазоров. В идеале следует использовать герметики, особенно на местах соединений

Сам корпус печки Lanos перед обратным монтажом также стоит проверить на герметичность. Здесь нам поможет компрессор, при помощи которого на конструкцию с заглушёнными патрубками подаётся поток воздуха. Рабочее давление — 0,1 мПа. Для подушек нижних опор, в случае если они излишне обжаты или затвердевшие, также потребуется замена.

Если авто оборудовано кондиционером, ремонт печки Lanos своими руками потребует несколько дополнительных операций. Конкретно — нужно будет убрать сливной штуцер, через который выходит конденсат. Расположен этот штуцер на участке чуть левее от патрубков. «Опознать» деталь можно по резиновому шлангу в форме буквы Г. Штуцер будет мешать снимать нам кожух, т. к. мы не сможем подтянуть последний к себе и, как следствие, надавить его в нижнем направлении, вынув крепёжные детали из пазов.

Лучшим решением того, как снять печку на Ланосе в такой ситуации, будет использование болгарки либо ножовки по металлу. Срезаем штуцер максимально, насколько нам это удаётся. После этого убираем кожух и дорезаем остатки штуцера. Давление внутри штуцера отсутствует, поэтому все эти процессы не несут в себе никакой опасности. По завершении процесса с целью экономии времени оптимальным вариантом будет замена штуцера своими руками на обычную трубку соответствующего диаметра, которая также эффективно обеспечит слив конденсата.

Надеемся, что эта информация дала вам представление о том, как выглядит замена печки Ланос. Если у вас есть какой-либо свой совет из практики, как отремонтировать эту конструкцию, поделитесь им с другими автомобилистами. Вместе мы всегда сможем найти оптимальное решение любой из проблем.
