Делаем ниву-21213 теплой

Оригинальные детали vs аналоги: практические советы

Как уже было сказано ранее, подобный выбор не отражается на качестве работы отопительной системы. При этом автослесари делают несколько оговорок. Тем, кто планирует использовать печки ВАЗ, нелишним будет проверить систему питания. У некоторых модификаций она отличается. Именно поэтому все действия согласуются с чертежами.

Допускается использование отопителя ВАЗ 2108 при условии соблюдения двух рекомендаций. Во-первых, посадочное гнездо на 1-2 см больше размера устройства. Дополнительная площадь снизит вибрационное воздействие. Во-вторых, переключатель устанавливается с учетом специфики отопительной системы ВАЗ. Меньше придется повозиться, когда необходима незначительная доработка системы.

Вентиляционная система обновляется за 1-2 часа в зависимости от степени износа движка.

Хуже, если заводская комплектация модели Шевроле имеет производственные дефекты. Рекомендуется полная замена устройства. Это сэкономит время.

Работа системы отопления определяет комфортность и безопасность езды. Водитель постоянно отслеживает эффективность работы системы. В случае появления посторонних шумов необходимо срочно провести технический осмотр.

Модернизация печки НИВЫ

Перед тем как смонтировать вентилятор, задался вопросами, на некоторые дал этот сайт и многие другие. Остальное додумывалось в ходе ремонта и прогулок по авто магазинам разных моделей. Для модернизации воздухозаборника, потребуется весь оставшийся материал который вы отрежете, так что — не выбрасывайте пластик и перед работой используйте линейку и штангенциркуль.

Что было и что стало.

Перегородка врезалась из детали фото номер 1

Здесь показано расположение водоотлива в случае дождя

Резинка уплотнительная от ВАЗ 2104

Внутри перед пропениванием края залепил скотчем из фольги (не разъедает).

Приступаем к монтажу резистора управления вентилятором на четыре скорости. Проделываем отверстие в в нижней крышке (что-бы резистор поместился и не касался вентилятора)

Из пластиковых остатков изготавливаем крышку, которой закрываем сопротивление.

Вырезаем отверстие под сам резистор (сопротивление)

И итоговые фото.

Установка движка от печки ВАЗ 08 на Ниву ВАЗ 21213

Устав от визгливого пения классической печки и промёрзших окон моего Кубика. Задался целью исправить ошибочку родного автопрома. И вот настало время моей давней мечты! Найдя в нете нужную мне тему и комментарии народных умельцев, взялся за дело. При этом не забыв прикупить улитку, переключатель и резистор, всё от 08. Вот что получилось!

Сколько у кого стоит литр 92,и до какого уровня для вас приемлимо повышение цены?

14
2000-09-18

Новости

• Индикаторная диаграмма Диаграмма двигателя внутреннего сгорания
• Прицеп из металлолома для легкового автомобиля Работа над рамой
• Техническое обслуживание (ТО) кузова автомобиля
• Где установлена кнопка открывания багажника?
• Тюнинг салона автомобиля своими руками: виды, материалы и порядок выполнения работ
• Компоновка автомобиля Минимакс
• Тюнинг гранты лифтбек Гранта что можно улучшить своими руками
• Все схемы подключения дневных ходовых огней Схема подключения дхо на ваз 2107 инжектор
• Замена втулок реактивных тяг ваз
• Автобусы из бумаги Сложные схемы из бумаги автобуса лаз

Кран отопителя ваз 21214 нива какой лучше

Купил себе летом игрушку — Ниву 21213. Начались всякие мелкие доработки.

Помня по тем временам, когда была у меня 2106, о проблемах с отопителем, решил сразу переделать это устройство. В слесарные подробности не вдаемся – об этом много написано в интернете.

1. Улитка от 2108 в сапоге воздухопритока – это не проблема. Решено и исполнено за два дня. Цена улитки — 900 р. Переключатель на 4 скорости, цена 150 р., резистор от 2123, цена 120 р. Заслонку воздухозаборника вообще выкинул, она там не нужна. Поток воздуха бешеный. Родной радиатор медный трехрядный. Температура в салоне, как в Африке. Проверено уже зимой.

Теперь немного о кране. Зная «достоинства» жигулевских, сразу поехал в разборку и нашел кран отопителя от какой-то Тойоты:

У меня на Тойоте стоял такой же, поэтому я и взял уже проверенный. Кран поставил под капотом. Трубку от радиатора вывел напрямую под капот, родной кран выкинул. Переделал трубку, выходящую из ГБЦ, сделал прямой выход. Патрубком соединил с краном, а с крана на вход радиатора:

Правда, плохо его видно — но он там есть.

Патрубок подходящий нашел в магазине, не знаю от какой машины, продавцы тоже не знают. С выхода радиатора патрубок идет на термостат, сделал из двух кусков тоже неизвестных, но вроде от Оки, на одном конце как раз расширение на 18, под термостат. Для управления краном использовал сервопривод заслонок отопителя от японского авто, не знаю какого:

Подключил тросик от краника Нивы, предварительно укоротив до нужного размера. Управление приводом нашел в фаре от Волги, электрокорректор фар. Разобрал блок-фару, а там привод корректора фирмы Бош:

Разобрал привод — там электромоторчик и плата регулировки, сделанная на микросхеме TLE 4209A:

Посмотрел по даташиту ток этой микросхемы — достаточно для более мощного привода, подключил сервопривод от Тойоты (см. группу из четырех фото выше).

niva-lada4x4.ru › Blog › Отопитель в сборе НИВА 2121; 21213; 21214; 2131 модернизированный Nivdush-2

Печка 2108 в Ниву.Устанавливается в автомобили Нива любых модификацийДанная конструкция имеет ряд замечательных особенностей и преимуществ перед штатной печкой:Простота установкиБолее мощный поток воздуха3-позиционный переключательВ разы меньше шумаБыстрее отапливается салонЗадним пассажирам станет комфортнее зимойВ виду того, что 2101 мотор был сконструирован, уже можно сказать как полвека назад и до сих пор устанавливается в автомобили серийного производства, что разумеется не льстит нашему родному заводу, сами Нивоводы издавна пытались устанавливать мотор 2108 разными способами и эта проблема привела к появлению такого замечательного изделия как «Модернизированная печка 2108 в Ниву»

В комплекте есть все необходимое для установки печки:Кожух воздухозабораМотор 2108 в сборе с корпусом производства Калужского заводаЖгут проводов для подключения, имеющий все необходимое — реле, переключатель, предохранитель.Комплект метизовИзоляционный материал

Варианты модернизации отопителя на Ниве

Чтобы отопитель работал более надежно и вам не приходилось время от времени заниматься его ремонтом, может быть произведена его модернизация. Как показывает практика, модернизированная печка на Ниву не только сможет работать в несколько раз дольше, но и ее функциональность будет более эффективной. Ниже приведены несколько вариантов, которые позволят модернизировать узел.

Подробно их описывать не будем, но знайте, что все эти варианты уже прошли проверку временем, поскольку используются многими нашими соотечественниками, поэтому в их эффективности вы можете не сомневаться:

• использование электродвигателя печки от «восьмерки» — это устройство доказало свою надежность;
• установка дополнительного сопротивления вентилирующего устройства;
• установка трехрядного медного радиаторного узла;
• монтаж более надежного краника отопителя от ВАЗ 2108;
• как вариант, на Ниву можно установить отопитель от «восьмерки» в сборе.

Доработка №1. Делаем забор воздуха из салона

Главный недостаток отопителя Нивы состоит в том, что весь воздух в радиатор отопителя поступает с улицы, а при закрытом лючке воздухозаборника циркуляция воздуха и подогрев полностью прекращается. Для устранения этого недостатка я разобрал отопитель (пришлось слить часть тосола и отсоединить патрубки радиатора отопителя), и в боковой стенке корпуса отопителя, противоположной той стенке, куда выходят трубки радиатора, проделал отверстие в форме прямоугольной трапеции. Сделал с таким расчётом, чтобы до границ плоскости, в которой я проделывал отверстие, оставалось 1,5-2 мм стенки корпуса, и со стороны ребра жесткости 6-8 мм для крепления лепесткового клапана. Отверстие я проделал с помощью дрели-разметил, насверлил по контуру отверстий малого диаметра, затем соединил отверстия с помощью ножа, затем обработал напильником края получившегося отверстия, придав ему окончательную форму. Площадь получившегося отверстия составила примерно 25 квадратных сантиметров. Вот через это отверстие при закрытом лючке воздухозаборника отопителя и происходит забор воздуха из салона .

Поскольку салон является замкнутым пространством, циркуляция воздуха происходит по замкнутому кругу, и прогревающийся воздух салона, проходя через радиатор отопителя, на выходе становиться всё более горячим. Несмотря на небольшие размеры отверстия, благодаря отсутствию подвода ледяного воздуха с улицы, время прогрева салона до комфортной температуры и таяния обледеневших стёкол сокращается в 4-5 раз , и достигнуть комфортной температуры возможно даже в сильный мороз.

Для предотвращения доступа холодного воздуха в салон через отверстие при открытом лючке воздухозаборника и выключенном вентиляторе отопителя, на отверстие с внутренней стороны корпуса отопителя установлен лепестковый клапан , который не препятствует забору воздуха из салона. Лепестковый клапан представляет собой вырезанную из автомобильной камеры (лучше от грузовика) резинку толщиной 1,5-3 мм в форме отверстия, но немного больше, и закреплённую на болтик с таким расчётом, чтобы она могла свободно отгибаться внутрь корпуса отопителя, открывая доступ воздуха из салона, и плотно прилегать к стенке корпуса отопителя, перекрывая отверстие для прохода холодного воздуха в салон, мимо радиатора отопителя.

Замена вентилятора печки на Лада Нива

Замена вентилятора печки на Лада Нива – это весьма распространенный вид ремонта. Все дело в том, что моторчик вентилятора печки является самым уязвимым местом в отопительной системе данного автомобиля. Уязвимость заключается во втулках

, которые на заводских моторчиках изнашиваются очень быстро. Порой даже новые автомобили, спустя совсем небольшой промежуток времени, начинают издавать странные скрипы во время работы печки и, чаще всего, дело в пресловутых втулках.

Что понадобится для замены моторчика печки на Ниве?

Во-первых

, вам необходимо приобрести новый электрический двигатель с вентилятором. Мы не рекомендуем в данном случае ставить заводские детали, ввиду наличия врожденного дефекта

Лучше обратите внимание на сторонних производителей тут, которые выпускают электровентиляторы охлаждения для Лада, ВАЗ, Сhevrolet. Также, хотелось бы отметить, что лучше покупать новый моторчик в сборе с вентилятором, так как заводской вентилятор может просто не стать на сторонний электрический моторчик

Во-вторых

, вам понадобятся две отвертки: плоская и крестообразная. Это единственные инструменты, которые вам потребуются для замены мотора печки.

Процедура замены мотора и вентилятора печки на Лада Нива

Процедура замены моторчика отопительной системы Lada Niva достаточно проста, но при этом ее можно назвать скрупулезной, так как придется совершить множество мелких манипуляций, так что будьте готовы к монотонной неинтересной работе. Чтобы вы не запутались в процессе работ, мы решили оформить описание процедура в виде пошаговой инструкции, которая выделит каждую манипуляцию в отдельное действие.

1. Выкрутите три шурупа, которые крепят вещевую полку под бардачком.

2. Выкрутите два шурупа, который крепят декоративную накладку тоннеля. Один из них располагается под рукояткой коробки передач, а второй над ней.

3. Снимите фишку прикуривателя, после чего сможете демонтировать декоративную накладку тоннеля.

4. Настало время воспользоваться плоской отверткой. С ее помощью, необходимо демонтировать кнопки управления, которые располагаются на панели магнитолы. Сделать это достаточно просто – подеваете их, и они соскакивают с защелок.

5. Отключите кнопки от клемм, после чего уберите их в стороны. Тут есть небольшой совет, который упростит вам последующий процесс сборки: после отсоединения каждой кнопки, подписывайте каждую клемму.

6. Потяните на себя пластиковые насадки рычагов печки. Делать это нужно аккуратно, но с достаточным усилием, чтобы они соскочили с креплений.

7. При помощи крестообразной отвертки, выкрутите крепежные шурупы магнитофонной панели. Располагаются они по обе ее стороны на торпеде.

8. Далее вы должны снять саму панель. Для этого подденьте ее при помощи плоской отвертки, после чего она должна легко демонтироваться.

9. Выкрутите при помощи крестообразной отвертки реле поворотников, чтобы получить доступ фишке минуса мотора печки, после чего отключите его.

10. Воспользуйтесь плоской отверткой и с ее помощью подденьте металлические защелки печки, которые удерживают моторчик.

11. Подсуньте руки под нижнюю часть корпуса печки и аккуратно, без усилия, достаньте моторчик с вентилятором.

12. Чтобы окончательно отцепить мотор от печки, вам следует при помощи все той же плоской отвертки поддеть еще две металлические защелки, после чего может быть непосредственно произведена замена мотора печки.

13. Установите новый электрический моторчик печки и произведите сборку конструкции в обратной последовательности. Тут есть один важный нюанс. Если вы не хотите слышать в салоне посторонние звуки от вибрации моторчика, то обязательно при монтаже нового двигателя воспользуйтесь резиновыми прокладками для него.

Отметим, что если вам нужно поменять не только вентилятор отопителя, но и радиатор, то вам нужно ознакомиться с нашей статьей: как поменять печку на Ниве своими руками. В ней вы также найдете пошаговую инструкцию и другую необходимую информацию.

Возможные неисправности отопителя и способы их устранения

Если в ВАЗ 21214 перестала работать печка, то в принципе, ее ремонт своими руками — это не особо сложная задача.

Причины неисправности, по которым печка Нива отказывается работать, приведены ниже:

1. Выход из строя добавочного резистора. Этот элемент системы находится за вещевым ящиком и предназначен он для управления вентилирующим устройство нагнетания теплого воздушного потока в салон. Проблема решается путем замены.
2. Износ патрубков. Со временем патрубки начинают изнашиваться, этому особенно способствуют температурные перепады. Для обнаружения износившихся шлангов каждую магистраль необходимо внимательно осмотреть. Об износе могут свидетельствовать трещины и другие повреждения патрубков, через которые может выходить антифриз.
3. Неисправен кран отопителя. О поломке этого компонента могут свидетельствовать следы утечки охлаждающей жидкости в салоне авто. Если производится замена крана отопителя, то лучше использовать керамическое устройство, его ресурс эксплуатации обычно в несколько раз выше, чем у традиционных металлических устройств.
4. Проблемы в работе блока управления. Ремонт этой части лучше доверить квалифицированному электрику.
5. Вышел из строя радиатор печки. На Нива 21213 его можно без проблем заменить своими руками, об этом мы расскажем ниже (автор видео — канал ХОЗЯИН G).

Диагностирование неисправности

Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:

• оптимальный диапазон рабочей температуры модели 2121 от -5 до 10°С;
• неспособность прогреть воздух в салоне, если за бортом -8°С и ниже;
• при увеличении мощности обдува не происходит увеличение температуры;
• при езде на II передаче шум от печки Нивы становится существенным.

Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.

Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.

Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.

При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.

Существуют две основные неисправности радиатора:

1. Засорение решётки и трубок радиатора.
2. Нарушение герметичности радиатора.

Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.

Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.

Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.

Типичные неисправности радиатора печки ВАЗ-2121 можно устранить в гаражных условиях

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.

Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя

Местоположение радиатора

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Радиатор печки «Нивы» находится в пластмассовом кожухе под центральной консолью

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.

Как снять детали отопителя автомобиля ВАЗ-21213

Снятие коробки воздухопритока, кожуха радиатора, гибких тяг привода отопителя и кронштейна рычагов управления отопителем

Снимаем радиатор отопителя с краном (см. Снятие радиатора отопителя с краном).

В салоне головкой «на 10» отворачиваем четыре гайки болтов крепления коробки воздухопритока и кожуха радиатора

…при этом в моторном отсеке помощник удерживает болты ключом «на 10».

Вынимаем болты.

Снимаем коробку воздухопритока.

Соединение коробки воздухопритока с кузовом уплотнено прокладкой из губчатой резины, приклеенной к фланцу коробки воздухопритока

В салоне опускаем кожух радиатора

Снять кожух радиатора не позволяет гибкая тяга управления заслонкой воздухопритока.

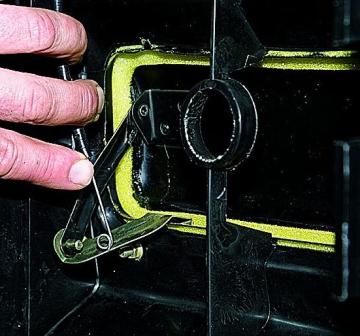

Отверткой поддеваем прижимную скобу оболочки тяги

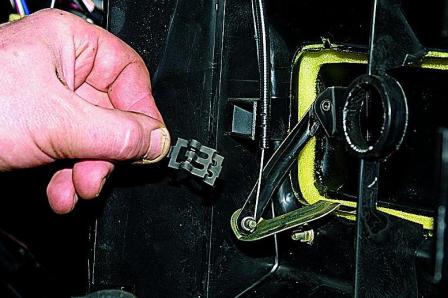

Снимаем скобу.

Отсоединяем тягу от рычага заслонки.

При необходимости аналогично отсоединяем тягу заслонки обогрева ветрового стекла.

Для снятия кронштейна рычагов управления отопителем отворачиваем винты крепления кронштейна к панели приборов (см. Снятие панели приборов) и отводим кронштейн вниз.

Пальцем поддеваем прижимную скобу оболочки тяги

…и снимаем ее.

Выводим тягу из отверстия рычага.

Отсоединив все три тяги от кронштейна рычагов управления отопителем, снимаем его.

Для снятия тяги крана отопителя выводим ее из-за корпуса вещевого ящика (панель приборов для наглядности снята).

Сборку проводим в обратной последовательности. Обеспечиваем полноту открытия и закрытия заслонок и крана отопителя, выбирая места крепления оболочек тяг скобами

Снятие центральных сопл и воздухопроводов обогрева стекол.

Снимаем панель приборов (см. Снятие панели приборов).

С обратной стороны панели приборов крестообразной отверткой отворачиваем два самореза крепления корпуса сопл.

Снимаем корпус сопл с уплотнителем.

Снимаем уплотнитель.

При установке корпуса сопл на панель приборов необходимо надеть ушко корпуса на выступ панели приборов (уплотнитель для наглядности снят).

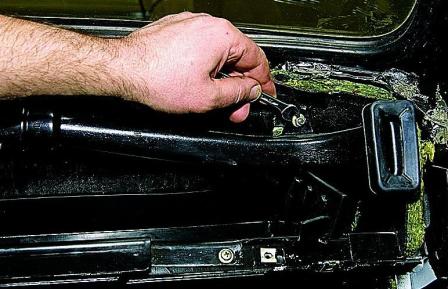

Для снятия воздухопроводов обогрева стекол ключом «на 10» отворачиваем гайку крепления правого воздухопровода обогрева бокового стекла.

Снимаем правый воздухопровод.

Аналогично снимаем левый воздухопровод обогрева бокового стекла.

Отсоединяем тягу заслонки воздухопровода обогрева ветрового стекла.

Отводим верхний край воздухопровода обогрева ветрового стекла, при этом проушины сходят со шпилек крепления панели приборов.

Потянув вверх, выводим патрубок воздухопровода из кожуха радиатора и снимаем воздухопровод обогрева ветрового стекла

Устанавливаем воздухопроводы в обратной последовательности.

Замена вентилятора

Самая главная причина низкой температуры в машине – плохая работа вентилятора печки, нагнетающего теплый воздух через нее в салон. К тому же он, находясь непосредственно в салоне автомобиля, на повышенной скорости достаточно громко работает, неприятно свистит, особенно зимой. Поэтому его меняют на вентилятор от автомобиля ВАЗ-2108 («восьмерки»), который вместе с кожухом часто называют «улиткой».

Ставят его внутри воздуховода, так как он нуждается в обдуве.

Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.

Крайние отверстия для прохода воздуха в крышке капота нужно заклеить, чтобы вполовину уменьшить приток холодного воздуха через них к печке.

Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

А еще интересно: Замена масла в двигателе Нива 21214

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он «завижжал» то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.

Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений

Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ

На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.

Технические тонкости процедуры

Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.

Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:

Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.
Плавно вывести питание двигателя из воздуховода. Для этого используется выходное отверстие.
Правильная установка подразумевает надежное закрепление двигателя в воздуховоде. После этого автомобильным герметиком уплотняются все без исключения места креплений. Настоятельно рекомендуется ничего не пропустить. В противном случае из-за вибрационных нагрузок и воздействия внешних факторов схема подключения печки будет нарушена.
Взять 2 пластины из нержавейки, которые адаптируются под размеры сопла и верхнего проема. Измерения проводятся несколько раз. Педантичность исключит необходимость последующей доработки.
При помощи гаечного ключа и отвертки снимается установленная заводом-изготовителем задвижка. Использовать инструменты необходимо аккуратно

Достаточно одного неосторожного движения, чтобы 21213 потребовал дорогостоящего ремонта.
Рекомендуется отказаться от еще одного отопительного устройства в машине. Вторая печка тепла не добавит, а вот нагрузку на «движок» увеличит в несколько раз.
Завершается процесс монтажом нового воздуховода с двигателем.

Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.

Видео «Как поставить моторчик печки от ВАЗ 2108 на Ниву»

Подробная инструкция по модернизации отопительной системы приведена на видео ниже (автор — Serg Morozov).

Отопитель ВАЗ 2121, 21213, 21214, 2131 модернизированный, в сб. с корпусом

Отопитель предназначен для установки на автомобили ВАЗ 2121, 21213, 21214, 2131, Lada 4×4.

Отопитель представляет собой пластиковый корпус со встроенным электромотором и нагнетателем воздуха.

Имеет ряд преимуществ перед штатным отопителем:

• Мотор прост в установке. Практические бесшумный в работе.
• Переключатель трёхпозиционный.
• Повышенная скорость отопления и приток воздуха в салон.

Серийный мотор с вентилятором в салоне можно будет снять (действия по снятию/установки выполняются, согласно регламентным работам), но при желании иметь запасной вариант его можно оставить. В этом случае, старый мотор с крыльчаткой будет оказывать некоторое сопротивление движению воздуха

Отопитель в сборе Переключатель режимов обдува Жгут проводов Крепеж Распределитель воздушного потока

1. Серийный мотор с вентилятором в салоне можно будет снять (действия по снятию/установки выполняются, согласно регламентным работам), но при желании иметь запасной вариант его можно оставить. В этом случае, старый мотор с крыльчаткой будет оказывать некоторое сопротивление движению воздуха. 2. По желанию, штатный отопитель можно сохранить в рабочем состоянии, как дублирующий. В этом случае необходимо будет подвести дополнительный плюсовой провод к новому отопителю и учесть, что одновременная работа обоих отопителей создаст повышенную нагрузку на бортовую электрическую сеть автомобиля, что крайне нежелательно.

Нажав на кнопку вы получите всю информацию по доставке и оплате удобного для вас способа получения товара. Наши сотрудники рассчитают для вас самый выгодный способ доставки выбранного вами товара.

Самовывоз для всех, кому удобно в Москве самостоятельно забрать и оплатить выбранный вами товар.

Доставка почтой или EMS Почтой. Предпочтительней для покупателей которые живут в районах где поблизости нет отделений транспортных компаний. Не весть товар можно отправлять почтой (ограничение по весу и габаритам). Мы прокнсультируем вас о более удобном способе доставки.

Доставку курьером осуществляем только по Москве и Московской области. Покупателем предоставляются адрес и телефон места доставки товара, Ф.И.О. ответственного за приемку товара, его телефон. При передаче товара Покупателю (Представителю) осуществляется проверка качества, количества, комплектности передаваемого товара.

Доставка Транспортными компаниями самый удобный и выгодный а часто и единственный способ получения заказанной вами запчасти. Мы работаем с любыми удобными для вас Транспортными компаниями. Которые находятся в Москве.

Выдержка из Условия Гарантии на автозапчасти»

Вопросы и ответы печка Нива с вентилятором 2108 ВАЗ 21213 2131 21214М.

Обновлено:

В этом разделе по Нива-печка с вентилятором 2108 вы найдете ответы на часто задаваемые вопросы. 1. Нашел в Интернете ваш сайт, почитал про Нива-печка, обязательно ли на Ниве устанавливать мотор вентилятора 2108? Раз вы нашли нас значит что-то вас неустраивает в печке вашей Нивы. Если вы хотитете хорошую вентиляцию салона в Ниве, теплый салон в Ниве зимой чтобы стекла не покрывались инеем, тихую работу вентилятора печки в Ниве, то ответ однозначно ДА в Ниве надо устанавливать мотор отопителя 2108. И мы можем вам в этом помочь наилучшим образом. На выбор любые комплектации Нива-печка 2108 для установки на Ниву 21213 21214М 2131 любого года выпуска . 2. Что означает жгут с подсветкой? Усиленные жгуты Нива-печка для подключения вентилятора 2108 в Ниве комплектуются переключателями скорости вентилятора печки со встроенной подсветкой или без встроенной подсветки. Если подсветка в переключатель встроена то при включении зажигания в переключателе скорости печки Нивы загорается подсветка. Переключатель скорости отопителя КАЛИНА имеет встроенную светодиодную подсветку. Клавиши Нива для переключения скорости печки имеют встроенные лампочки подсветки клавиш. Переключатель отопителя 2108 не имеет встроенной подсветки.

3. Могу ли я самостоятельно подключить вентилятор 2108 в Ниве с помощью усиленного жгута 2-клавиши Нива с подсветкой? Или надо обращаться на СТО к автоэлектрику? Вы можете использовать любой из предлагаемых нами усиленных жгутов Нива-печка для самостоятельного подключения вентилятора 2108 в Ниве. Для этого вам не обязательно обращаться на СТО. В комплекте с каждым жгутом идет подробная инструкция-схема по подключению на Ниве вентилятора 2108 на четыре скорости или на три скорости. И все усиленные жгуты выполнены на штекерах так, что для подключения вам не надо резать никаких проводов в вашей Ниве! Только соединить штекера.

4. Вы можете отправить комплект Нива-печка МАКСИ С САЛОННЫМ ФИЛЬТРОМ в город Нерюнгри транспортной компанией ТРАНС-ПЭК? Да можем отправить через транспортную компанию ТРАНС-ПЭК.

5. Где устанавливается реостат отопителя на четыре скорости в Нива-печке? На него попадает вода или нет? Реостат отопителя 2108 или 2112 в Нива-печка устанавливается в основании корпуса после мотора вентилятора 2108 в специально предусиотренное крепежное отверстие. На реостат отопителя в Нива-печке вода не попадает он надежно защищен от атмосферных осадков.

6. Где установить переключатель печки Калина в Ниве? Переключатель печки Калина можно установить в автомобиле Нива справа под рулем. Например в инжекторных Нивах имеется прямоугольная выштамповка (в карбюраторных Нивах в этом месте распологалась ручка подсоса карбюратора). Для установки переключателя печки Калина надо просверлить коронкой одно отверстие диаметром 30 мм, и четыре отверстия диаметром 3мм. В качестве шаблона для разметки надо использовать установочную планку из комплекта Нива-печка. Затем прикрепить установочную планку четырьмя заклепками 3х10мм (входят в комплект), и затем в установочную планку вщелкнуть переключатель печки Калина для Нивы. Фото как выглядит переключатель печки Калина на автомобиле Нива смотрим здесь !
