Приводим в чувство отопитель ваз 2109: ремонт и замена печки

Ремонт печки высокая панель ваз 2109

Внезапно нагрянула зима. Столкнулся с известной половине владельцев старых ВАЗов проблемой — горячий воздух только через центральные сопла воздуховодов, а в ноги, уши и стекло — забортный минусовой. (Судя по отзывам в интернетах, у остальной половины владельцев старых ВАЗов минусовой воздух даже из центральных сопел). Сначала попытался решить проблему, подогнув тросик заслонки отопителя, как пишут на многих форумах. Не помогло, но может помочь людям, у которых поролон в заслонках не совсем слежался, как у меня, а чуть-чуть. Решил взглянуть наглой печке в лицо. Раз из центральных сопел дует горячим — с краником отопителя всё в порядке, неисправность где-то в заслонках.

Снял с панели все накладки.

Вижу такую вещь:

При полностью натянутом тросике заслонка, переключающая воздух между забортным и воздухом сквозь радиатор отопителя закрыта не до конца.

Скорее всего десять лет назад этот поролон был не таким слежавшимся, и в этом положении заслонка полностью перекрывала воздух с улицы. Но не сейчас. А чтобы закрыть заслонку ещё дальше, её рычажок нужно тянуть не вбок, куда тянет тросик с панели печки, а немножко вверх, и никаким укорачиванием тросика этого не исправить. При этом, если есть хоть какая-то щель, забортный воздух идёт во все воздуховоды кроме центральных, не смешиваясь с воздухом из отопителя. Такова конструкция печки ВАЗа, смешиваться его не заставишь.

Разбирать панель дальше, чтобы всё это проклеивать, мне помешали лень и недостаток знаний о том, что откручивать следующим, поэтому было принято спонтанное решение: рычажок заслонки, который обычно тянется тросиком, зафиксировал медной проволокой, которую другим концом притянул через железный уголок к какому-то торчащему сверху болту, а тросик с панели печки с рычажка скинул, чтобы свободно болтался.

рычажок заслонки отопителя у правого колена водителя

Пока рычажок заслонки притянут проволокой, воздух в салон идёт только сквозь радиатор отопителя. Температура воздуха отлично регулируется открытостью краника отопителя, так как рычажок на панели печки отвечает и за заслонку, и за краник отопителя. Сдвигаешь полностью вправо — в салоне “ташкент”, полностью влево — краник закрывается, через 20 секунд радиатор отопителя выстужается, внутрь идёт холодный уличный воздух, так что на лето можно даже не возвращать как было.

Источники

• masteravaza.ru/sistema-otopleniya/u-zubily-sistema-otopleniya/remont-pechki-vaz-2109-388
• ladaautos.ru/vaz-2109/samostoyatelnyj-remont-pechki-vaz-2109.html
• drive2.ru/l/2831847/

Инструкция по замене

В большинстве случаев причина кроется именно в радиаторном устройстве, поэтому ниже мы расскажем о том, как осуществляется замена радиатора отопителя ВАЗ 2109.

Как поменять узел на машинах с высокой или низкой панелью, читайте далее:

1. Само устройство находится в ногах у пассажира, под бардачком. Процедура замены будет идентичной для автомобилей с высокой и низкой панелью, только в первом случае вам придется произвести демонтаж пассажирского сиденья. Сняв кресло, справа вы можете заметить винты, фиксирующий панель, их нужно выкрутить. Саму панель нужно незначительно подтянуть на себя, в появившуюся щель вставьте какой-то распор, к примеру, деревянный брус.
2. Закрутите полностью кран, а под возможные места протечки охлаждающей жидкости следует подложить ветошь.
3. Затем откройте моторный отсек и открутите крышку на радиаторном устройстве. Последний агрегат расположен между вещевым ящиком, а также нижней полкой под ним. Шаги, которые вам предстоит выполнить далее, необходимо выполнить максимально быстро, в противном случае охлаждающая жидкость может разлиться. Магистрали, которые идут от радиаторного устройства, необходимо закрыть, для этого потребуются заглушки. Через отведенную центральную консоль просуньте руку, отсоедините нижнюю магистраль и как можно быстрее заткните отверстие заглушкой.
4. Аналогичные действия повторите с верхним шлангом.
5. Снятие радиатора осуществляется после того, как весь расходный материал будет слит. Производится установка нового устройства.

Некоторые автовладельцы считают, что если на центральной консоли в районе отопителя пропадает подсветка, это связано с работой печки. Помните о том, что подсветка печки никак не связана с работой агрегата в целом, так что если пропала именно подсветка, необходимо найти обрыв в цепи и устранить его.

Извините, в настоящее время нет доступных опросов.

Как сделать, чтобы печка работала теплее?

Если вы заметили, что отопительная система стала не так эффективно работать, как раньше, то есть несколько вариантов решения такой проблемы:

1. Для начала необходимо проверить работоспособность термостата. Как показывает практика, зачастую именно по причине вышедшего из строя термостата автовладельцы сталкиваются с проблемой неработающего отопителя.
2. Проверьте работоспособность радиаторного узла. Демонтируйте его, если вы никогда ранее радиатор не промывали, то его нужно также прочистить и промыть. Если устройство протекает, то, как правило, его ремонт не позволяет решить проблему, поэтому лучше сразу же поменяйте узел.
3. Проверьте магистрали, то есть шланги и патрубки. Они могут быть изношены, в результате чего через повреждения в конструкции через патрубки может выходить расходный материал. А при отсутствии антифриза в системе, как вы понимаете, отопитель работать не будет. Кроме того, проблема может заключаться в воздушной пробке.
4. Установите дополнительный насос. Подробнее об этом мы расскажем ниже (автор видео о замене радиаторного устройства на Газели — Denis Legostaev).

Конструкция печки

Отопитель салона составлен двумя пластмассовыми кожухами (левым и правым). Они соединены крепёжными скобами. В пазы конструкции укладывается уплотняющий жгут. Принудительное нагнетание воздуха в салон выполняет электровентилятор. Он закреплён двумя винтами сверху печки. К нему легко добраться со стороны двигателя внутреннего сгорания.

Вентилятор печки приводится в движения рабочим колесом электродвигателя. Мотор печки ВАЗ 2109 имеет две спирали резистора, которые обеспечивают три варианта скорости вращения. Схема печки включает дополнительный резистор для получения нужной частоты вращения. В состав радиатора входят охлаждающие пластины, два ряда трубок и два пластмассовых бачка.

Управляется печка тремя рукоятками. На панель приборов прикреплен кронштейн, на осях которого и устанавливаются эти рукоятки. Рычажок управления печкой воздействует на рычаг крана радиатора и рычаг привода заслонки. Если ходунок отвести вправо на максимум, заслонка и кран полностью открыты — и вентилятор отопителя ВАЗ 2109 подаёт воздух на радиатор, в котором прогоняется нагретый тосол или антифриз. Соответственно, если рукоять стоит в среднем положении, заслонка и кран открываются наполовину — и воздух становится не таким горячим.

Подвинув рычажок в крайнюю левую позицию, получаем полностью закрытый кран и заслонку. Печка дует холодным воздухом.

Основные неисправности печки

1. Недостаточное количество охлаждающей жидкости в системе.
2. Закупоривание трубок радиатора охлаждения.
3. В системе присутствуют воздушные пробки. Чтобы их устранить, понадобится открутить крышку радиатора или расширительного бачка и дать мотору немного поработать на холостых оборотах.

Есть еще ряд неисправностей системы охлаждения, которые также могут повлиять на работоспособность отопительной системы ВАЗ-2109. Мы рассматриваем наиболее распространенные.

Слабым узлом системы обогрева является кран, через который антифриз поступает в радиатор отопителя. Этот узел может протекать. В таком случае его нужно заменить на новый.

Некачественная охлаждающая жидкость провоцирует повреждение резиновых патрубков по причине агрессивного химического состава.

Проверяйте состояние насоса, который отвечает за перекачивание антифриза и его циркуляцию в охлаждающей системе.

Плохая работа печки может быть спровоцирована некорректной работой электрического мотора, который приводит в движение вентилятор системы отопления.

Если вы заметили посторонние звуки в работе этого мотора – это является сигналом к ряду проблем:

1. Возможен перегрев из-за отказа предохранителей.
2. При работе на малых оборотах не идет теплый воздух – вышел из строя электромотор или произошел обрыв в электрической цепи системы отопления.

Регулярно проверяйте состояние радиатора отопителя. Он может забиваться в процессе эксплуатации, а это провоцирует недостаточное поступление антифриза. Чтобы провести профилактические работы, нужно демонтировать этот элемент и промыть его. Если деталь не поддается очистке, тогда лучше купить новую и произвести замену.

Опытные автолюбители утверждают, что проблемой плохой работы печки может быть неплотное прилегание заслонки. Из-за этого холодный воздух из улицы попадает в салон, а теплый идет в ноги. Чтобы решить эту проблему, достаточно отрегулировать заслонку при помощи специального рычага управления. Он расположен рядом с педалью газа. Плоскогубцами натяните трос, который идет к заслонке. Сделайте два витка вокруг головки болта, который фиксирует трос к управляющему рычагу.

Если эти действия не помогли решить проблему, тогда осмотрите стыки кусков поролона или пластика. Возможно, там образовались трещины и зазоры. Решить проблему можно при помощи герметика или же просто поменять утеплитель.

Выбор крана

Прежде чем приступить к замене, важно подобрать новый, качественный краник, который сможет надежно служить на благо системы отопления вашего ВАЗ 2109. Заводской

Заводской

Вид крана	Особенности
Заводской	Это стандартный тип краника, которым оснащается ВАЗ 2109 еще с завода. Его основной плюс — это доступная цена. Что касается надежности и частоты заклинивания, то тут мы говорим про очевидные недостатки. Брать такой краник на замену стоит только в том случае, если других отыскать не удалось
Керамический	Он дороже заводского устройства, обладает высокой прочностью, но его пропускная способность ниже по сравнению с третьим вариантом. Низкие показатели пропускной способности могут привести к тому, что эффективность работы печки в зимний период оставит желать лучшего
Шаровой	Отличная пропускная способность, высокие показатели надежности, прочности. Увы, даже такие краники закисают, хотя цены их выше, чем у аналогов

Статья в тему: Замена датчика уровня топлива на ВАЗ 2114

Учитывая особенности представленных кранов, оптимальным решением будет шаровой или керамический. Второй вариант больше подойдет тем, кто проживает в регионах с не очень суровой зимой.

Шаровой

Основные неисправности

Иногда, бывают случаи, что моторчик отопителя выходит из строя. Для того, чтоб определить, что сломан именно он, достаточно знать ряд характерных симптом поломки мотора.

Первый признак неисправности – мотор, активирующий вентилятор, перестает работать при переключении с одного режима на другой. Обычно, причина такой поломки, кроется в дополнительном резисторе. Так, как данная деталь, ремонту не подлежит, ее просто нужно заменить на новую.

Второй признак – при включении электродвигателя, перегорает соответствующий предохранитель. В таком случае, нужно проверить обмотку якоря, расположенного на массе. Часто бывает такое, что его просто замыкает.

Третий симптом — вентилятор вращается медленно, не зависимо от режима, в котором работает моторчик печки. Это, как показывает практика, является следствием загрязнения, или того хуже – окисления коллектора. Что устранить данную неисправность, коллектор необходимо тщательно прочистить. Если данная процедура не дала результатов, и вентилятор все равно вращается медленно, то попробуйте заменить подшипники. Вероятно, они достигли критической стадии износа, и двигаются с очень большим трудом. Реже, причиной может стать межвитковое замыкание, внутри обмотки якоря. Если же, моторчик печки ВАЗ 2108, вовсе не включается, и не вращает вентилятор, то причина уже не в устройстве мотора, а в обрыве самой цепи. Для того, чтоб в этом убедится, воспользуйтесь вольтметром, и проведите диагностику.

Особенности отопительной системы

И в более современных моделях «девятки» (где уставлена высокая панель приборов), и в ранних (где она низкая), вентиляция одного типа: приточно-вытяжная. Воздух поступает через особые отверстия, установленные в области ветрового стекла самотеком или же принудительно, когда работает вентилятор обогревателя.

Выходит же он из салона через щели, устроенные в дверях. Там есть клапаны, которые позволяют выпускать воздух наружу, но препятствуют поступлению его извне.

Отопитель встроен в систему охлаждения мотора и состоит из:

• радиатора обогревателя, установленного возле основного;
• краника;
• насоса;
• вентилятора.

Если этот элемент требуется снять, то делать это нужно со стороны подкапотного пространства.

Краник обогревателя соединен с двумя парами трубок, отходящих от охлаждающей системы. Непосредственно в его корпусе находится клапан, позволяющий пропускать тосол. Его рычаг при помощи тяги приводится в движение рукоятью, находящейся в салоне.

Насос заставляет ОЖ циркулировать в радиаторе.

Открытие (полное) заслонки и крана происходит, если регулятор перемещают вправо до упора. Параллельно вентилятор нагнетает воздух в радиатор, а насос активизирует движение охлаждающей жидкости.

За работу нижних рукавов, подающих тепло к ногам сидящих в салоне людей, отвечает верхний регулятор, приводящий в движение заслонку.

Нормально работающая печка позволяет при 20 градусах мороза поддерживать в салоне комфортные 20 тепла.

Конструкция печки

Отопитель салона составлен двумя пластмассовыми кожухами (левым и правым). Они соединены крепёжными скобами. В пазы конструкции укладывается уплотняющий жгут. Принудительное нагнетание воздуха в салон выполняет электровентилятор. Он закреплён двумя винтами сверху печки. К нему легко добраться со стороны двигателя внутреннего сгорания.

Вентилятор печки приводится в движения рабочим колесом электродвигателя. Мотор печки ВАЗ 2109 имеет две спирали резистора, которые обеспечивают три варианта скорости вращения. Схема печки включает дополнительный резистор для получения нужной частоты вращения. В состав радиатора входят охлаждающие пластины, два ряда трубок и два пластмассовых бачка.

Управляется печка тремя рукоятками. На панель приборов прикреплен кронштейн, на осях которого и устанавливаются эти рукоятки. Рычажок управления печкой воздействует на рычаг крана радиатора и рычаг привода заслонки. Если ходунок отвести вправо на максимум, заслонка и кран полностью открыты — и вентилятор отопителя ВАЗ 2109 подаёт воздух на радиатор, в котором прогоняется нагретый тосол или антифриз. Соответственно, если рукоять стоит в среднем положении, заслонка и кран открываются наполовину — и воздух становится не таким горячим.

Подвинув рычажок в крайнюю левую позицию, получаем полностью закрытый кран и заслонку. Печка дует холодным воздухом.

Снятие

Чтобы снять печку, действуйте по следующему алгоритму.

• Ослабьте натяжение хомутов и отключите пару шлангов от патрубков крана. Для этого сначала нужно будет снять приборную панель изнутри салона.
• Ослабьте хомуты и отключите от патрубков крана печки шланги. Тут уже работа выполняется через подкапотное пространство.
• Открутите крепежные гайки крана печки.
• Снимите кран со щита передней части.
• Демонтируйте держатель тяги крана отопителя.
• Рассоедините тягу и рычаг крана.
• Снимите чехол, который защищает рычаг коробки передач.
• Снимите накладку напольной облицовки.
• Открутите крепление облицовки пола на задней части.
• Снимите, сдвинув назад, облицовку тоннеля на полу.
• Демонтируйте воздуховод внутренней вентиляции, отключите его от корпуса отопителя.
• Рассоедините провода, идущие от электромотора отопителя.
• Отключите проводку от резистора.
• Открутите крепежные гайки справа от печки.
• Демонтируйте оставшиеся крепежи и снимите печку, прихватив с собой панель управления.

Демонтажные работы

Дальнейшие действия напрямую зависят от уровня вашей подготовки. Новичкам лучше отвезти демонтированную печку специалистам. Если же вы неплохо разбираетесь в своем ВАЗ 2109, можете попробовать провести ремонтные работы своими руками.

Печка — сложный, но очень важный узел в автомобиле. Потому за его функциональностью всегда необходимо следить и вовремя обнаруживать неисправности. Вряд ли вам захочется остаться без тепла в салоне зимой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Здравствуйте, уважаемые вазоводы! Заняться этим безобразием меня надоумила запись raikkonen67 Крайне рекомендую к прочтению. В ней поставлен главный вопрос — почему на стекло дует холодным? — и даны, на мой взгляд, 2 верных ответа: 1) по причине перекоса заслонки и 2) по причине наличия конструктивного зазора там, где начинаются «уши» — выходы на боковые воздуховоды. Но к их решению можно подойти и по-другому. Итак, поскольку у меня в перспективе полная разборка передней панели (замена почти всех лампочек, поиск и замена сигнализации и т.д., и т.п.), я решил подготовиться заранее. Для этого я купил на эксперименты корпус (ракушку) печки за 300 р, какой-то теплоизоляционной пористой ерунды рублей на 100 (в любом строительном магазине есть), клей (Момент Марафон, чуть-чуть не хватило 1 тюбика, так что 300 р), резиновый уплотнитель (200 р) и долгими зимними вечерами, после того, как дети уложены. а сил особо ни на что нет, начал в этом всем ковыряться. Исходно корпус печки выглядит так:

В качестве анонса — далее, если хватит запала, пойдет доработка и вентилятора, и самого блока управления.

Место печки в системе охлаждения двигателя

Печка является частью замкнутой вакуумной системы циркуляции охлаждающей жидкости. Основное назначение этой системы — охлаждение двигателя. Таким образом, устройство печки ВАЗ 2109 и помогает отопить салон в холод, и охлаждает блок цилиндров при работе двигателя. Полностью СОД состоит из:

• рубашки охлаждения;
• радиатора;
• расширительного бачка;
• водяной помпы;
• вентилятора радиатора;
• термостата;
• радиатора отопления — печки ВАЗ 2109.

При езде атмосферный воздух через воздухозаборник проходит в радиатор, в трубах которого находится слишком горячий для двигателя воздух. Эти трубы охлаждает вентилятор, и уже охлажденная жидкость через водяную помпу снова попадает в рубашку охлаждения (блок цилиндров и ГБЦ). Печка в этом круговороте тосола выполняет задачу дополнительного отведения горячей жидкости.

Поддерживает нужную температуру воздуха в салоне вентилятор отопления ВАЗ 2109.

Проверяем и ремонтируем печку ВА3 2109

Отопление салона — важная система, которая своей поломкой может неожиданно доставить дискомфорт в холодное время года. Чтобы этого не допустить, необходимо, чтобы печка 2109 поддерживалась в исправном состоянии. Следует знать, как мы на выходе получаем тёплый воздух в салоне. Зная принцип действия системы охлаждения двигателя и электропривода вентиляции отопления, несложно выполнить ремонт печки ВАЗ 2109 своими руками.

На первый взгляд, отопитель салона кажется примитивным устройством. Мол, машина едет навстречу воздушному потоку, всасывается воздух, как-то там подогревается, и вот он уже тёплый в салоне. Но это не совсем так. Печка является вспомогательным радиатором системы охлаждения двигателя, а воздух нагнетается в салон с помощью электропривода. Поэтому разберёмся, как печка получает тепло от системы охлаждения, изучим её электросхему. Зная это, можно выявить неисправности в работе отопителя. Выясним, как заменить вентилятор печки ВАЗ 2109 своими руками.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

• 2 ряда трубок.
• 2 ряда охлаждающих пластинок.
• 2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Ремонт своими руками

Чтобы собственноручно произвести ремонт, нужно воспользоваться такими инструментами:

• отверткой с крестовым наконечником;
• гаечным ключом на 10.

При демонтаже нужно снять пластиковую накладку, которая расположена снаружи ветрового стекла. Чтобы ее снять, нужно открыть капот и снять 5 болтов, которые крепят накладку к кузову. Снять уплотнительную резинку с подкапотного отсека и поддеть кожух отверткой, чтобы добраться до моторчика и вентилятора печи. Теперь можно снимать мотор. Он прикреплен к кузову ВАЗ 2108 при помощи двух болтов.

Когда фиксаторы будут отсоединены, можно отключить питание и под торпедо отключить плюсовой провод печи. Минусовой крепится поверх специальной резьбы и придавливается специальной гайкой. Нужно на ощупь выкрутить гайку и откинуть минусовой провод. Отсоединив провода можно изъять моторчик и установить новый вентилятор. Вся конструкция собирается в обратной последовательности.

Важно заметить, что поломки, связанные с печью зависят также от того, какая установлена на ВАЗе панель – низкая или высокая. У обеих есть свои минусы

Например, у высокой не до конца открывается центральная заслонка. Именно она отвечает за подачу холодного и горячего воздуха в салон автомобиля. Для решения нужно отрегулировать заслонку. А чтобы добраться до нее нужно разобрать торпедо.

Если говорить о низкой панели, здесь зачастую ломается термостат. Разумеется, если он изнашивается, то печь работать не будет. Менять его рекомендуется раз в два или три года. И если замена не решит проблем, стоит заменить шланги, которые соединяют печь и радиатор.

Фотогалерея «Снятие печки и ремонт»

На фото, предоставленных ниже, можно более подробно увидеть, как происходит схема ремонта печи.

1. Открутить фиксирующие болты моторчика.

2. Снять вентилятор.

О причинах неисправности отопителя ВАЗ 2109

Воздушные пробки тоже стали довольно частым явлением при первых зимних запусках печки. Антифриз попросту не циркулирует по отопительному контуру, поскольку тот перекрыт воздушной пробкой. В этом случае нужно принимать меры по удалению пробки, а заодно поменять антифриз и промыть систему охлаждения за компанию. Может случиться такое, что после 60-80 тысяч количество накипи в радиаторе отопителя просто не дает возможности нормально циркулировать охлаждающей жидкости, в этом случае, если не видны явные симптомы неисправности, нужно принимать решение в зависимости от пробега девятки.

Если же антифриз все-таки начал протекать, то прежде всего стоит проверить патрубки системы отопления. Не так это просто, как кажется, но все же лучше, чем снимать отопитель полностью. В принципе, даже при замене радиатора печки рекомендуют менять и патрубки для профилактики, поэтому стоит купить и их. Раз мы уж в магазине, тогда выберем подходящий радиатор отопителя.

Отопители старого и нового образца

Напоследок отметим, что на ВАЗ-21099 разных годов выпуска применялись отопители с определенными конструктивными особенностями, которые касались угла положения радиатора и места расположения основной заслонки.

В печках, так называемого старого образца (на авто до 1998 года), радиатор устанавливался почти вертикально, а основная заслонка располагалась под теплообменником. Между задней стенкой корпуса и радиатором имелась перегородка, которая формировала канал, обеспечивающий подачу воздуха вниз корпуса.

При открытой заслонке воздушный поток двигался через радиатор, где он нагревался и подавался к воздуховодам. В режиме вентиляции основная заслонка закрывала теплообменник, формируя собой вместе с передней стенкой корпуса еще один канал, по которому поток поступал сразу на воздуховоды.

В печках нового образца (на авто с 1998 года производства) угол положения радиатора был значительно меньше, чем на старых отопителях, что, как считается, обеспечивает большую площадь контакта потока воздуха для теплообмена.

Также изменилось положение основной заслонки и ее форма (она стала дугообразной). Она стала располагаться над радиатором. В закрытом положении (режим вентиляции) заслонка обеспечивает движение воздуха по кратчайшему пути к воздуховодам. В режиме обогрева она перекрывала канал подачи холодного воздуха на воздуховоды и направляла поток вниз корпуса, откуда он поступал на теплообменник.

Ремонт и замена блока управления отопителем ВАЗ 21083 и 21093

Блок управления отопителем салона ВАЗ 21083 или 21093 (модели с «высокой» приборной панелью) необходимо снять и проверить на наличие неисправностей в случаях, когда:

• для переключения рычага необходимо прикладывать слишком большое усилие
• при переключении соответствующих рычагов не происходит изменение направления воздуха и/или изменение температуры подаваемого в салон воздуха.

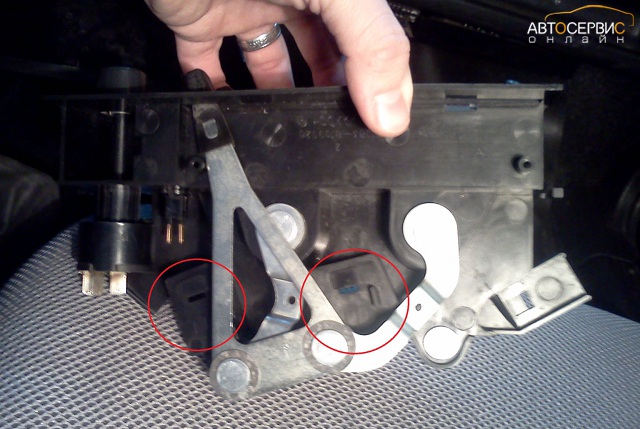

Причиной приведенных неисправностей может стать облом кронштейна удерживающей скобы на корпусе блока управления, либо деформация скобы или ее отсутствие в силу каких-либо причин. Для того, что бы понять, какие действия нужно предпринять – заново установить скобы или заменить блок управления отопителя, последний придется демонтировать.

Для этого потребуется открутить два болта крепления нижнего корпуса передней панели

и отвести ее вниз.

Откручиваем два самореза, крепящих блок управления к корпусу панели.

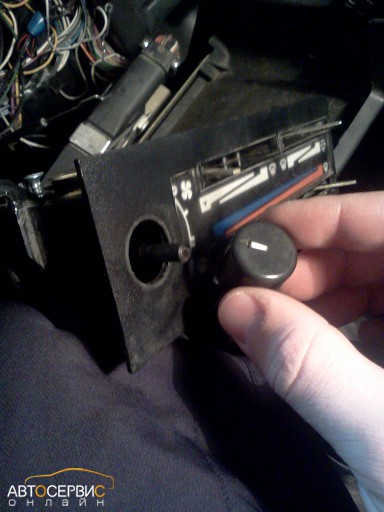

Нажав на блок управления вниз, извлекаем его. Но полноценно извлечь его не удастся, т.к. он удерживается тросиками приводов заслонок и проводами клеммы.

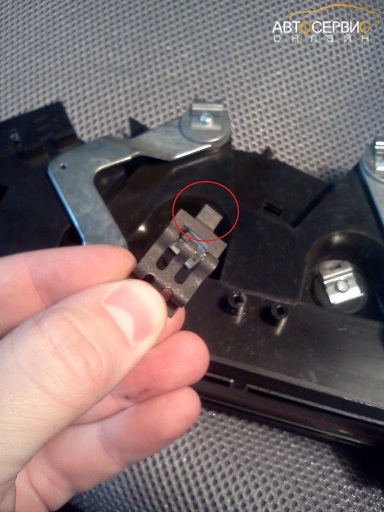

Необходимо произвести визуальный осмотр. Если отсутствуют скобы на их месте установки,

но места установки скоб не повреждены, тогда просто устанавливаем скобу. В случае же, когда место установки сломано, необходимо заменить блок управления отопителем.

Замену блока управления необходимо начать с его правильного демонтажа. Для этого снимаем клемму с регулятора скорости вращения вентилятора отопителя и две клеммы лампы подсветки (на рисунке ниже — под номерами 1, 2 и 3 соответственно). Сняв клеммы, снимаем скобы фиксации тросиков (на рисунке указанно направление прикладываемой силы):

Перед снятием тросиков необходимо запомнить, к какому рычагу они относятся (а лучше подписать). Извлекаем тросик из отверстий в рычагах:

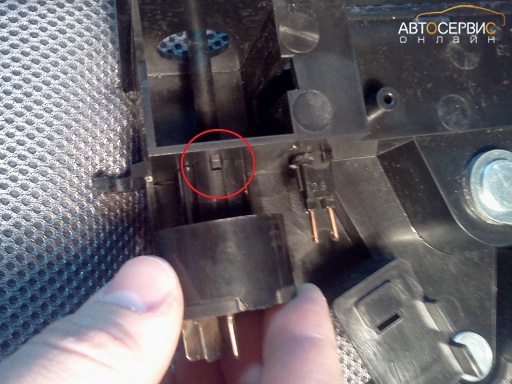

Снимаем сам блок управления. Со снятого блока управления необходимо демонтировать указатель

и сам регулятор оборотов вентилятора, а так же лампу подсветки.

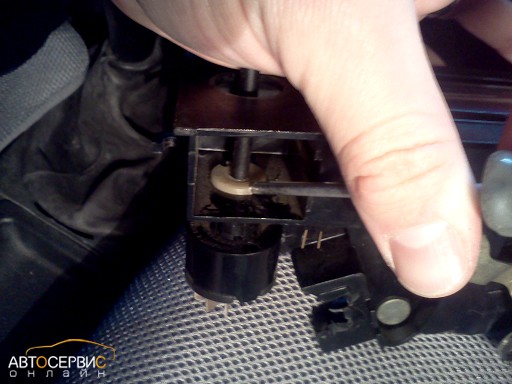

Для снятия реле регулятора необходимо открутить пластиковую гайку. Для этого плоскую отвертку вставляем в пазы гайки и отворачиваем ее

Лампа подсветки извлекается путём поворота ее против часовой стрелки:

Установку производим в обратном порядке. Устанавливаем по пазам лампу подсветки и поворачиваем ее по часовой стрелке до упора. Реле, перед тем как закрутить гайку, необходимо установить в паз.

Закручиваем гайку. Подключаем клемму к реле и две клеммы к лампе подсветки. Приступаем к установке тросиков. Прежде, чем закрепить тросик скобой, устанавливаем его таким образом, что бы он торцом кожуха упирался в выступы на корпусе, а тросик проходил между них:

Устанавливаем скобу так, что бы «носик»

и защёлкиваем её.

С остальными тросиками нужно проделать аналогичные операции. Прежде чем установить кожух панели, необходимо убедиться в правильной работе всех рычагов, в работе подсветки и регулятора оборотов вентилятора.

Всё проверив и убедившись в корректной работе, устанавливаем блок управления на место и прикручиваем его двумя саморезами,

Особенности работы обогревателя на ВАЗ-2109

Печка на ВАЗ – это обычный теплообменник. Система обогрева соединена с системой охлаждения мотора через кран отопителя. При запуске печки этот узел открывается, и антифриз поступает в радиатор системы обогрева.

Курсируя по трубкам радиатора, антифриз охлаждается, что приводит к выделению тепла.

Важным узлом отопительной системы на «девятке» является вентилятор, который функционирует в одном из трех режимов. Этот элемент направляет подогретую воздушную массу в сопла, а водитель регулирует распределение потока при помощи дефлекторов. Точно таким же образом воздух поступает на стекла автомобиля.

При перемещении регуляторов управления печкой заслонка перекрывается полностью и теплый воздух не поступает в салон или при установке рукоятки в крайнее правое положение, весь воздух по каналам поступает внутрь машины.

На среднем положении регулятора воздух проходит над радиатором и прогревается, а другая часть идет мимо.

Принцип работы печки ВАЗ 2109

Принцип работы отопительной печи ВАЗ 2109 сводится к передаче тепла, вырабатываемого при работе двигателя внутреннего сгорания, забираемому извне воздуху. Последним обогревается салон автомобиля. Обогрев осуществляется исключительно во время работы двигателя. Посредником, переносящим тепло, выступает антифриз. Именно он отводит излишнюю тепловую энергию от работающего двигателя. Циркулируя в каналах радиатора, тосол нагревает его. Радиатор же обдувается воздухом с помощью электровентилятора. Нагретый таким образом поток воздуха подается через воздуховоды в салон ВАЗ 2109.

Принцип работы печки ВАЗ 2109: 1 – рабочее колесо вентилятора; 2 – воздуховод обогрева лобового стекла; 3 – заслонка обогрева лобового стекла; 4 – заслонка обогрева ног; 5 – заслонка центрального сопла; 6 – центральное сопло; 7 – радиатор отопителя; 8 – заслонка управлениея отопителя; 9 – окно обогрева ног водителя; 10 – воздуховод внутренней вентиляции.

Работа печки обеспечивает не только комфортную температуру в салоне автомобиля для водителя и пассажиров, но и препятствует возникновению конденсата на лобовом стекле (теплый воздух обдувает его через специальные сопла).
