Работа по регулировке пусть и является несложной задачей, но требует к себе определённого внимания и терпения. Впрочем, при должном подходе успех не заставит себя ждать. Удачного ремонта.

В процессе эксплуатации автомобиля иногда возникает необходимость отрегулировать привод сцепления. Происходит это потому, что со временем ход педали изменяется в результате естественного эксплуатационного износа трущихся деталей сцепления (ведомый и ведущий диски, поверхность маховика) и (или) вытягивания его тросика.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный. В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Здесь же рассмотрим несложную регулировку привода сцепления (рабочего хода педали сцепления) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Необходимые для регулировки сцепления ВАЗ 2108, 2109, 21099 инструменты

— рулетка с хорошо читаемой шкалой

— два рожковых ключа на 17 мм

рожковые ключи на 17 и рулетка — все что нужно для регулировки привода сцепления на восьмерках, девятках и девяностодевятых

Подготовительные работы

— фиксируем автомобиль (подкладываем упоры под колеса)

— снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку удобней)

— несколько раз нажимаем на педаль сцепления

Проверка рабочего педали сцепления

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

— измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления

На изображении показано как это лучше всего сделать.

реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки

Должно получиться приблизительно 18-20 см.

— нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.

расстояние от пола под ногами водителя до нижнего края педали сцепления, когда она нажата до упора — сцепление «выключено»

Должно получиться 6-7 см

— вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка привода сцепления ВАЗ 2108, 2109, 21099

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

регулировочная гайка привода сцепления и ее контргайка на кронштейне

— Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку

ослабление контргайки при помощи двух рожковых ключей на 17

— Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

вращение регулировочной гайки — регулировка привода сцепления

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

— Слегка затягиваем контргайку

— Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

— По окончании регулировки затягиваем контргайку

Примечания и дополнения

— При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

педаль сцепления находится приблизительно на одном уровне с педалью тормоза — привод отрегулирован правильно

— Максимально допустимый рабочий ход педали сцепления автомобилей ВАЗ 2108,21081, 21083, 2109, 21091, 21093, 21099 – 16 см.

Еще пять статей по автомобилям ВАЗ

Конструкция приводной системы и признаки неисправности

Управление нажимным механизмом осуществляется крайней левой педалью. Грамотно рассчитанный рычаг обеспечивает легкое перемещение лепестков выжимного диска. В данной модели машины команды на перемещение вилки подаются тросом. Он «ходит» в соответствующей рубашке. Стоит отметить, что здесь реализована автоматическая система регулировки длины тросика.

Признаки неполадки

На новой автомашине ответственный педальный узел перемещается легко. Нарушение заводского состояния требует прекращения эксплуатации и выяснения причин. Обычно наряду с тугим ходом возникают смежные симптомы, указывающие на неисправность сборочного модуля:

• Посторонние скрипы в процессе движения педали.
• Рывковое перемещение педальки.
• Необходимость в частой регулировке холостого хода рычага.
• Рывки машины при соединении коробки с мотором.

Конструкция и принцип работы сцепления

Чтобы было более понятно, коротко опишем конструкцию сцепления. Данное устройство размещается в корпусе, установленном между силовой установкой и коробкой передач, причем со стороны двигателя в этот корпус выходит маховик, а со стороны коробки передач – ведущий вал. Концевик этого вала входит в маховик, чтобы соблюдалась соосность между коленвалом и ведущим валом коробки.

Основным элементом сцепления является корзина с размещенным в ней ведущим диском. Этот диск подпружинен, но имеет возможность перемещаться продольно за счет этих пружин, а также рычагов. У легковых авто пружина совмещена с рычагами – мембранная пружина.

Корзина при помощи болтового соединения жестко крепится к маховику. Между ней и маховиком помещен ведомый диск. Осью для этого диска выступает вал КПП, причем связан он с ним посредством шлицов, по которым диск может перемещаться.

Коротко о принципе работы. Поскольку корзина с ведущим диском жестко закреплена на маховике, то она полностью воспринимает крутящий момент двигателя. Но с коробкой корзина не связана, поэтому этот момент она никуда не передает. Зато с коробкой связан ведомый диск, поскольку посажен он на ведущий вал. Чтобы передать момент, нужно зажать, причем сильно, ведомый диск между ведущим и маховиком. За это отвечают пружины, которыми поджимается ведущий диск.

При потребности в разъединении мотора и КПП, нужно воздействовать на пружины, поджимающие ведущий диск. Усилие снижается, диск, отходя, прекращает прижимать ведомый диск к маховику – передача момента перестает производиться.

То есть, чтобы отключить мотор от КПП, нужно воздействовать на пружины ведущего диска. Для этого в конструкцию включен выжимной подшипник. Размещается он за корзиной на фланце ведущего вала КПП. Перемещаясь по этому фланцу, он может воздействовать на пружины корзины, но для этого ему нужно усилие, чтобы преодолеть сопротивление их. Берется это усилие от ноги человека, который нажимает на педаль сцепления. Усилие его передается посредством системы привода на подшипник и тот уже вступает в работу.

Обзор цен производителей

Производитель артикул	Цена (Руб.)	Ресурс (Тыс. км)
Комплект дисков LADA 2190-316010001	От 3100	85 — 105
—/— 2190-31601000	—/—	—/—
—/— 302050901	—/—	—/—
—/— 302052223	—/—	—/—
—/— 302052307	—/—	—/—
LADA 21810160118001 муфта	От 650	80
LADA 21090160119000 направляющая первичного вала	От 750	75 — 80
LADA 21010160121500 опора вилки	От 150	75 – 95
LADA 21810160120001 вилка	От 800	85 – 95
Соединительная пружина вилки и муфты 21010160118800	От 350	85 — 95

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей представлено отечественным производителем. Зарубежные аналоги дороже на 10-17%. Качество изготовления деталей примерно на одном уровне.

С целью недопущения покупки подделки, пользуйтесь услугами официальных представительств, дилерских центров, авторизированных СТО.

Последнее время становится популярным заказ деталей с их последующей установкой непосредственно в мастерских. Преимущества такого выбора в профессиональном монтаже, оперативной доставке, предоставлении гарантии.

Список интернет магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Вин — код»	вин-код.рф/
2.	«Автопитер»	https://www.autopiter.ru/
3.	«ДвижКом»	https://dvizhcom.ru/
4.	«БалтКам»	https://www.baltkam.ru/
5.	«Элит»	https://eshop.elit.ua/
6.	«Клан»	https://klan.com.ua/

Другие причины скрипа

Если в расчетах все идеально, а неприятный звук от вас не отстает, то нужно искать других виновников:

• Пластиковая втулка педали. Она может «притереться» к кронштейну и издавать скрипы. Тут все довольно просто, ищем место крепления, вероятно оно ослабло. Подтягиваем. Затем обязательно повторяем процедуру с тросиком
• Поводок наконечника. Вы заметите это еще на первом этапе. Если он скрипит, то надо поменять. Благо в продаже таких деталей полно, да и сам процесс замены не из трудных. Открутили старый — прикрутили новый. Затем снова замеры и регулировка по инструкции выше
• Потеря смазки первичного вала. Это уже проблема самой коробки. Тут решение понятно: смазка.

Если же вы провели все эти мероприятия по ремонту, но от неприятности так и не избавились, то лучшим советом будет визит в автосервис или к официальному дилеру. Расскажите мастеру о том, что вы самостоятельно пытались исправить, но результата не добились. Тогда он сразу будет искать в других местах и не потратит много времени на ремонт.

Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

1. Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
2. Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
3. Выкручиваем пластиковый фиксатор с поводка троса сцепления.

Пластиковый фиксатор

1. Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.

Защитная скоба

1. Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
2. Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
3. Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

После проведения дефектовки, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Возможные неисправности

Причина неисправности	Как устранить
Сцепление ведёт (скорости переключаются с трудом)
Не хватает хода педали	Отрегулировать натяжение тросика
Повреждение (искривление) ведомого диска	Заменить ведомый диск
Ступица диска сцепления клинит на первичном валу	Очистка шлицов, при сильном износе заменить первичный вал и ведомый диск
Искривление нажимного диска	Замена нажимного диска корзины
Повреждения фрикционных накладок ведомого диска	Заменить диск и проверить наличие торцевого биения
Неисправность механизма натяжения тросика	Заменить тросик
Пробуксовка сцепления (автомобиль не двигается при повышении оборотов и включенной передаче)
Пригорание или частичный (полный) износ трущихся накладок	Заменить диск
Замасленные фрикционные накладки	Очистить накладки, заменить изношенные детали, ликвидировать причину подтекания масла
Заклинил привод	Заменить неисправные элементы
Резкие рывки при включении передачи
Накладки диска замасленные	Очистить накладки, заменить изношенные детали, ликвидировать причину подтекания масла
Клинит привод	Сменить изношенные детали
Искривление или повреждение нажимного диска	Замена корзины
Посторонние звуки при включении скорости
Износ или повреждение пружин демпфера диска	Замена диска
Свист при включении скорости
Изношен или поврежден выжимной подшипник	Замена детали

Перечислены только основные причины неисправности механизма, следует также учитывать множество косвенных факторов, указывающих на те же узлы и агрегаты.

Когда требуется прокачка

Если говорить правильно с научной точки зрения, то прокачка сцепления — это процедура, предполагающая, что гидравлическую систему сцепления освобождают от лишнего воздуха. Воздух попадает в систему, когда неисправны трубопроводы. Либо при слишком сильном натяжении резьбовых соединений. Когда воздух оказывается внутри, возникают неисправности различного рода, что приводит к поломке всей гидравлической системы.

Немного о свободном ходе

Длина троса для акселератора сцепления должна быть изменена, если у вилки свободный ход доходит до 3 миллиметров и более высоких цифр. Вилку необходимо подать вперёд, когда выполняется проверка. Если минимально необходимые значения не соблюдаются, то регулировку проводят, используя специальную гайку, находящуюся на резьбовой части троса.

5-миллиметровый предел допустим для незатруднённого хода акселератора, если неисправности отсутствуют. Стоп-сигнал надо переместить для установления зазора, если свободный ход становится слишком большим.

Чем плох неверный ход сцепления

Если свободный ход будет большим, то появляется вероятность того, что сцепление не включится полностью. Появляются и другие разновидности поломок:

1. Неисправности пружин.
2. Ведомый диск начинает коробиться.
3. Нажимный подшипник перекашивается.

Примерно то же самое происходит, когда ход маленький и недостаточный. Из-за этого, опять же, ломаются пружины, изнашиваются фрикционные накладки у ведомого диска, происходит замасливание.

Большой и малый ход у педали сцепления практически одинаково вредны для автомобиля. Фото: 4.bp.blogspot.com

Почему ЭСУД определяет ошибку «P0830», пояснение на видео

Хвала автору! Я Тоже жуткий автолюбитель, правда с небольшим стажем…у меня тоже были праворульные, но к сожалению, они не удобны с нашим движением У меня сейчас наверно самая скучная модель тайоты за почти 2 года владения этой машинкой не имела вообще никаких проблем, 1 раз перегорела лампочка в стопе, ну и тормоза с маслом меняла по плану, при том что машине 8 лет, пробег около 150 тыс. разгоняется быстро, едет плавно, маневрена. вместительный багажник и для ее размеров очень удобный и просторный салон, папа на заднем сидении совершенно комфортно себя чувствует, а он у меня крупногабаритный мужчина. после ночи на обдуваемой всеми ветрами стоянке при минус 35 завелась и даже не чихнула ни разу. печка греет отлично, кондиционер охлаждает быстро, расход 6-7 литров 92-го по городу. двигатель 1,5. 106 лошадей,+ при ее размерах влезет в любую дырку на парковке. короче, машина просто отличная. )))

Давно собирался отрегулировать сцепление на своей Гранте. Сделал распечатку вашей статьи. Завтра вооружусь необходимым инструментом и поеду в гараж , чтобы сделать все своими руками пошагово, как описано в статье.

Открываем капот, под воздушным фильтром находится лапка сцепления. На нее одет трос с пластиковым винтом. Слегка нажав на лапку, снимаем трос в бок. Регулируем винт троса и накидываем его обратно на лапку.

При абгоне двигатель ревет чють збросиш абороты выравниваеца

Сцепление под замену! Буксует!

При трогоние присудствуют рывки в чем может быть дело

Диск сцепления под замену

я точил маховик ! и он был кривой. так что одним диском не отделаться

Оборвало тросик сцепления. Пошел купил новый. Поменял. Пока ехал, сцепа была мягкая, случайно на 4 передаче на 90кмч перепрыгнул 3 передачу вместо 5. Но ничего. Спустя час я заметил что при переключении передач у меня машины как будто поддает газу (по звуку) на деле не знаю что это. Педаль сцепления имеет свободный ход, т.е. болтается. И слишком мякая педаль. На гранту могут быть разные тросики сцепления?

Лада Гранта – один из наиболее популярных автомобилей в России, сделанных после 2010 года. Преимуществом автомобиля считается его доступная стоимость, которая для основной массы жителей нашей страны выступает решающим фактором. Кроме того, Гранта является достаточно дешевой в обслуживании, неприхотливой и надежной, чем не могут похвастаться многие другие модели АвтоВАЗ. Гранта считается одной из самых удачных моделей ВАЗ в новейшей истории производителя.

Однако любая машина нуждается в уходе, и Лада Гранта не станет исключением. Сцепление является системой, требующей повышенного внимания в любом автомобиле. Однако рано или поздно с ним также случаются проблемы. В таком случае потребуется замена троса либо же просто повторная регулировка сцепления на Ладе Гранта. Сегодня поговорим об особенностях конструкции автомобиля, а также разберем некоторые методы, которые помогут решить проблему своими руками.

Перед началом регулировки

Регулировка сцепления проводится только если узел полностью исправен. Сцепление у ГАЗели очень хрупкое и часто ломается даже из-за небольшой перенагрузки, поэтому проблемы могут возникнуть еще до начала каких-то регулировочных работ. Не самая качественная технология производства стала основной причиной, по которой детали узла чуть ли не одна за другой выходят из строя. Стоит проверить, все ли элементы конструкции сцепления целы перед тем как начинать другие работы. Что нужно проверить тщательнее всего:

1. Часто ломается рабочий цилиндр. Его стоит проверить в первую очередь на протекание, пробои, повреждения шлангов. Если он не будет работать нормально, система переключения передач замедлится, а из-за этого могут возникнуть другие проблемы при движения (рывки, потеря скорости).

   Так выглядит рабочий цилиндр сцепления Газели

2. Хрупкой является дисковая передача (корзина), которая сделана из металла не самого лучшего качества. Иногда возникает настолько сильное трение между элементами, что диски сцепления обгорают до синего цвета, а потом становятся очень хрупкими. Перед регулировкой их следует заменить на новые, если старые были повреждены.
3. Нередко гнутся пружины и вилка, их тоже потребуется заменить. Настройка сцепления позволит совершать более плавное и быстрое переключение передач, создавая меньше нагрузки на другие узлы ходовой системы. Проводится она только после проверки целостности всех элементов.

Как устроено сцепление

Устройство сцепления на ВАЗ-2190 с тросовой коробкой является довольно простым и понятным для опытного автолюбителя. Как только вы откроете капот, вы наверняка сразу же заметите трос. Он удерживается с помощью втулки

Обратите внимание на вилку сцепления, через которую пропущен наконечник, а на нем располагается специальный пластиковый поводок. Этот самый поводок можно накрутить на наконечник либо же, наоборот, скрутить

Соответственно, будет регулироваться и натяжка троса.

Перед началом работы вам обязательно понадобится демонтировать фильтр. Он будет мешать вам, поэтому временно его устраняем. Делается это достаточно просто:

1. Снимаем клемму «минус» с аккумулятора.
2. Отключаем разъем ДМРВ, адсорбер и стяжку крепления. Все эти элементы нам сейчас не нужны.
3. Чтобы убрать фильтр, нужно будет вытащить опоры из специальных отверстий. Теперь конструкцию можно убрать.

Итак, когда фильтр снят, пришла пора приступать к основным работам. Найдите визуально вилку и наконечник. Постарайтесь вытащить наконечник с помощью плоскогубцев (не забудьте перемотать изолентой).

Советы, рекомендации и полезные видео по ремонту

1. Придерживайтесь общих рекомендаций по эксплуатации трансмиссии для увеличения срока службы.2. Срок службы 80-100 тысяч циклов нажатий на педаль, не выжимайте и не удерживайте сцепление без надобности.3. Перед установкой производите обильное смазывание нового ВП.4. Съём МКПП длительная по времени операция (2 часа), поэтому рекомендуется сразу произвести дефектовку диска, вилки, маховика, а так же сделать замену тросика по необходимости. 5. Не приобретайте запчасти на авторынке или в других сомнительных торговых пунктах.6. Смотрение полезные видео по ремонту, замене сцепления и не только!

1. СцеплениеЛада Гранта и его возможные неисправности

2. Регулировка и замена троса сцепления на Лада Гранта

3. Операциипо регулировке троса сцепления Лада Гранта

4. Как устранить скрипы и щелчки педали сцепления Гранты

Сцепление Лада Гранта и его возможные неисправности

На автомобиле установлено сцепление от модели Лада Калина. Сцепление представляет из себя маховик, на котором закреплена корзина. Корзина постоянно поджимает диск сцепления, именно за счет этого передается крутящий момент на КПП от двигателя. При нажатии на педаль сцепления, натягивается металлический трос, подсоединенный к вилке сцепления. Лепестки корзины отжимаются, перестают поджимать диск к маховику, при этом крутящий момент от двигателя не передается.

Здесь приведен рисунок лишь для ознакомления, с конструкцией сцепления Лады Гранты.

Сцепление и его привод: 1 — металлический трос привода сцепления; 2 — оболочка троса; 3 — нижний наконечник оболочки троса; 4 — защитный чехол; 5 — поводок; б — рычаг вилки; 7 — направляющая втулка подшипника; 8 — подшипник выключения сцепления; 9 — кожух сцепления; 10 — нажимная пружина; 11 — нажимной (ведущий) диск сцепления; 12 — маховик; 13 — фрикционные накладки ведомого диска; 14 — ведомый диск; 15 — пружина демпфера; 16 — демпфер крутильных колебаний; 17 — ступица ведомого диска; 18 — пружина; 19 — зубчатый наконечник троса; 20 — корпус механизма автоматической регулировки длины троса; 21 — распорная втулка; 22 — кронштейн оболочки троса; 23 — картер сцепления; 24— первичный вал КПП

Сцепление не нуждается в регулировке на протяжении всего срока службы.

Неисправностисцепления Лады Гранта

В таблице ниже, приведены возможные неисправности сцепления автомобиля Лада Гранта и методы их устранения. Более подробную информацию о проводимых операциях по ремонту сцепления машины, смотрите в отдельных статьях категории.

Регулировка и замена троса сцепления на Лада Гранта

На автомобиле Лада Гранта сцепление выключается, включается изменением положения лепестков сцепления. Лепестки отжимаются при помощи подшипника сцепления, который перемещается вилкой сцепления. Вилка сцепления, является фактически рычагом на оси, приводится в действие металлическим тросом сцепления. В данной статье приведена информация по замене и регулировке троса сцепления на автомобиле.

Инструменты необходимые для замены и регулировки троса сцепления: ключ на 8 мм, линейка, отвертка плоская

Процесс замены троса сцепления на автомобиле Лада Гранта

1. Со стороны салона, под панелью приборов (работа для наглядности показана при снятой панели) отверните гайку крепления упора оболочки троса сцепления к кронштейну педального узла и снимите упор со шпильки.

2. С помощью отвертки снимите с стержня педали сцепления стопорную скобу и пластиковый корпус механизма компенсации износа накладок ведомого диска сцепления.

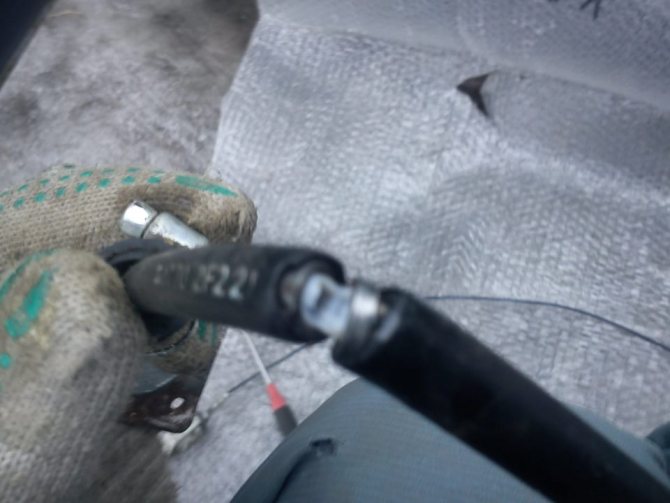

3. В моторном отсеке вытащите из отверстия в перегородке между салоном и моторным отсеком уплотнитель оболочки троса привода сцепления. 4. Потяните трос вперед, то есть по направлению движения автомобиля. Снимите трос с углубления на вилке выключения сцепления (см рисунок ниже).

5. Отверните поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач (см рисунок ниже) и демонтируйте трос с автомобиля. Извлеките его из отверстия в перегородке.

Лада Гранта Ледяная нимфа › Бортжурнал › Устранение скрипа и щелчков педали сцепления.

Добрый день.Приветствую всех кто посетил мою запись о самостоятельной доработке автомобиля. Это мой первый пост в сообществе, поэтому сильно не пинайте.Всем грантоводам известна одна из болячек наших авто — скрип и щелчки при нажатии и отпускании педали сцепления. Постигла и меня данная участь. Если раньше постороннии звуки были периодическими, то вчера щелчки стали постоянными. Не люблю когда что то мешает мне наслаждаться ездой.И так по порядку. Зашел с телефона в интернет, прочитал методы лечения данной неисправности. Советуют смазать, подложить трубку под трос и настроить сцепление.Дождался свободного времени вечером, вооружился литиевой смазкой в баллоне и полез в машину. Попытался выявить место возникновения звуков. Визуально определил, что основной посторонний звук возникает при возвращении педали на место. Откуда именно идет звук пока неясно.Первым делом смазал все места предполагаемого трения — втулки. Затем нажал на педаль и смазал сам трос и место его входа в оплетку. Понажимал педаль в надежде распределения смазки. Изгибал оплетку троса (в месте его вхождения в кузов). Характер звуков не изменился.Так, это уже интересно. Внутри запищал противный голосок: «Давай оставим проблему до весны. Может сама рассосётся (что не раз бывало). А нет, так будем лечить проблему снятием троса и его капитальной смазки.»Решил в последний раз посмотреть на узел педали и что я увидел.

Элементы педали сцепленияКорпус педали при нажатии и отпускании изгибался (ИЗГИБАЛСЯ КАРЛ!). Кто бы сомневался что «прославленные» конструктора будут проектировать узлы с достаточной «необходимой» жесткостью. Жаль здесь матерится нельзя, а то я бы тут выдал все что думаю.Нижняя часть узла педали педали состоит из двух частей: корпус педали 2 и скобы крепления троса 1. В процессе нажатия педали и её отпускания изгибается корпус 2. Скоба 1 держит трос, хотя и крепится к корпусу 2 но все равно видно что детали перемещаются в местах касания по краям.Взял небольшие пассатижи и отогнул скобу 1 сверху от корпуса 2 узла педали. Предварительно отцепил фишки 2 и 3 о клеммы (для удобства размещения инструмента).

КлеммыХотя если были бы пассатижи с изогнутыми зубьями (как у газового ключа) — было бы удобнее.

Функции сцепления на автомобиле Сцепление служит для передачи крутящего момента от двигателя на КПП, после…

Вибрация педали сцепления Возникновение вибрации педали сцепления считается явным признаком поломки определенных элементов в автомобиле.…

Устраняем скрип педали сцепления на ВАЗ 2110, 2111, 2112 Будем делать педаль сцепления мягче и…

Сцепление буксует Данная неисправность сцепления чаще всего случается после долгой или неправильной эксплуатации автомобиля. Со…

Лада Калина Хэтчбек kashmere 13 › Бортжурнал › Педаль сцепления не возвращается до конца. Щелкание…

Схема и принцип работы сцепления на Ладе Гранте

В процессе систематической эксплуатации технического средства фрикционные накладки ведомого диска изнашиваются, в результате чего вилка сцепления перемещается вперед. Запас свободного хода троса увеличивается. Для автоматической натяжки троса предустановлен компенсатор длины.

Прижимная пружина, установленная в пластиковый корпус компенсатора, автоматически подтягивает трос, исключая свободный ход педали.

Для поддержания исправного состояния сцепления периодически смазывайте механизм качения педали, трос, рычаг привода вала. Лучше всего использовать графитную смазку, трансмиссионное масло.

Кто из автовладельцев знаком с принципом работы сцепления на ВАЗ 2109, 21099, 2108, тот не испытает трудности с Грантой.

Устройство коробки сцепления «Лады-Гранты»

На данной машине этот узел ничем не отличается от того, что установлен в «Ладе-Калине». Это механизм, представляющий собой маховик, на котором закреплена специальная корзина. Она постоянно должна прижимать диск с фрикционными накладками. Благодаря этому крутящий момент начинает передаваться на трансмиссию.

Когда речь идет о сцеплении на «Ладе-Гранте» тросикового типа, в этом случае имеется в виду, что когда автовладелец нажимает педаль, трос, который связан с вилкой сцепления, натягивается, а специальные лепестки прекращают прижимать диск. Соответственно, крутящий момент от силового агрегата перестает передаваться коробке передач.

Диск сцепления на «Ладе-Гранте» всего один. Сам этот узел является фрикционным, оснащенным пружиной в форме диафрагмы. Сцепление объединено с КПП одним корпусом.

Замена троса

Чтобы поменять трос, необходимо провести ряд несложных операций:

в салоне автомобиля (под панелью) откручивается гайка, которая крепит трос к педальному узлу;

со шпильки снимается стопор оплётки;

• с помощью плоскогубцев снимается стопорная скоба;
• извлекается ось педали;
• пружина кронштейна педали также демонтируется;
• плоскогубцами вытягивается на себя и демонтируется упор наконечника;
• педаль освобождается от наконечника тросика;
• извлекается уплотнитель оплётки троса (в моторном отсеке);

• наконечник тросика, соединённый с вилкой, нужно потянуть вперёд на себя и вытащить его из паза;
• демонтировать поводок наконечника;
• демонтировать направляющую втулку;
• протащить тросик сцепления Лада Гранта через отверстие между моторным отсеком и салоном автомобиля.

Перед тем как установить новый трос, его необходимо смазать. Для этого между ним и его оболочкой заливается немного машинного масла. Устанавливается новый тросик в обратной последовательности

Нельзя не обратить внимание на несовершенство механизма натяжения тросика. Причиной его скрипа может стать:

• пластиковая втулка на педали;
• пластмассовый поводок;
• тросик (трос и его оболочка);
• первичный вал КПП.

Большая часть причин устраняется очень просто – нужно смазать трущиеся детали, например, литолом. То же касается и первичного вала – скрип возникает из-за нехватки смазки подшипника. Чтобы его смазать, необходимо добраться до пыльника вилки и, оттянув его, обильно закачать внутрь графитовую смазку.

Сцепление Лада Гранта остаётся все тем же, что и раньше. Точно такие же однодисковые механизмы устанавливались на предыдущие модели – Приору, Калину первого поколения, ВАЗ 2110, 2109, 2108. Завод лишь частично доработал конструкцию, снабдив ее более качественными деталями. Дополнительно появился автоматический натяжитель тросика, который сам по себе является дополнительным источником неисправностей. Это довольно старая разработка, и за время ее использования не было принято мер по устранению самых распространенных неполадок. Напротив, инженеры усложнили конструкцию добавлением дополнительных элементов. С другой стороны, сцепление Лада Гранта недорогое в обслуживании, и купить все необходимые запчасти можно в каждом автомагазине. Любой автовладелец может заменить сцепление Лада Гранта своими руками. Доступность и простота конструкции остаются приоритетом «АвтоВАЗа», хотя качество при этом и не на первом месте.

Как устранить проблему

Зная о неисправности системы, нужно принимать меры по ее ремонту. Для начала следует определить поломку, ведь вполне вероятно, что сломалась только одна деталь.

Дополнительно!

Лучше сменить «сцепу» полностью, это хоть и обойдется дороже, но вся система будет работать эффективно.

Не желая тратиться, незначительные проблемы можно решить самостоятельно:

• смазкой или заменой подшипника муфты выключения;
• замену жидкости в гидроприводе с последующей прокачкой;
• сменой колодок ведомого диска или пружин, если элементы изношены, ослаблены, либо деформированы;
• заменой корзины и всех деталей на новую сборку, рекомендованную изготовителем автомобиля.

Даже если эти действия произведены, тугость все еще может оставаться. Тогда нужно попробовать заменить тросик, очистить его рубашку от грязи и коррозии, а также смазать ее машинным маслом. У гидравлических систем также могут быть неисправности цилиндров, что также достаточно серьезно.

Лопнул тросик сцепления

В любом случае, наиболее точную диагностику могут провести в сервисах, где узлы разбирают и определяют их пригодность к использованию. Там же автомобиль приведут в порядок и исправят тугость рычага, которая мешает комфортному вождению.
