Замена рычагов и сайлентблоков передней подвески ford focus 2

Последовательность действий

Итак, имея под рукой все инструменты и приспособления, а также новые сайлентблоки, можно приступать к разборке авто.

Машина ставиться на смотровую яму и фиксируется противооткатными упорами. Поскольку подвеска – независимая, сайлентблоки меняются поочередно, сначала с одной стороны, затем с другой; Со стороны, которой будет производиться замена, послабляется крепление колеса, затем авто поддомкрачивается и колесо полностью снимается; На пружину подвески одеваются стяжки, и она стягивается

Важно проследить за установкой стяжек, чтобы исключить возможность соскакивания. Гидравлический домкрат подставляется под заднюю ступицу, и она несколько выдомкрачивается

Делается это для того, чтобы была возможность выкрутить болты крепления рычагов и амортизатора. Откручиваются болты крепления нижнего и верхнего поперечных рычагов, а также болт крепления амортизатора. После выкручивания и извлечения всех болтов домкрат убирается. Изъяв из отверстия болт крепления нижнего рычага, он опускается вниз, что дает возможность извлечь пружину. Далее отгибается крючок фиксации троса ручного тормоза. Также нужно открутить болт крепления проводки АБС. Затем потребуется снять со ступицы суппорт тормозной системы, для чего откручиваются два болта его крепления. Окручиваются два болта крепления продольного рычага, и он вместе со ступицей снимается с авто. Далее производится выпрессовка-запрессовка сайлентблока с помощью съемника с втулкой. Сборка одной стороны подвески производится в обратной последовательности.

Во время выполнения замены следует также обратить внимание на состояние всех элементов подвески, и при обнаружении хоть малейшего повреждения, лучше сразу произвести замену данного элемента. Операция по замене второго сайлентблока производится идентично вышеописанной

Операция по замене второго сайлентблока производится идентично вышеописанной.

Передняя подвеска Ford Focus 2

Передняя подвеска ФФ-2 – типа МакФерсон, независимого типа, устроена она очень просто. Посередине установлен жесткий подрамник (передняя балка), к которому крепятся по бокам два рычага. На конце каждого рычага приклепана шаровая опора, каждая из них соединяется с поворотным кулаком. Сверху поворотные кулаки соединяются с амортизаторными стойками, штоки которых крепятся на кузове через опорный подшипник. Также в подвеске имеются:

• пружины;
• стабилизатор со стойками и втулками;
• ступицы с подшипниками.

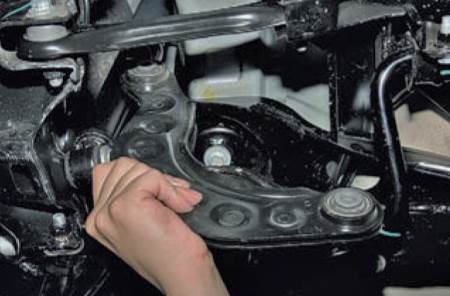

Передние рычаги соединяются с подрамником с помощью двух опор, для обеспечения мягкости хода автомобиля на рычагах в месте крепления к передней балке запрессовываются сайлент-блоки, сам подрамник через болты жестко соединяется с лонжеронами кузова.

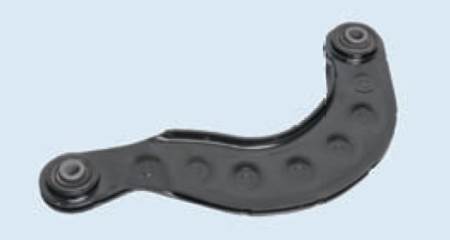

Замена верхнего рычага Фокус

Замена верхнего рычага задней подвески Форд Фокус проводится при механической деформации или износе сайлентблоков (потрескавшиеся резина, отслоение и т.д.) Для снятия рычага нам понадобится эстакада или яма, стяжки для снятия задней пружины и регулируемый упор под нижний рычаг.

Снимаем пружину с помощью стяжек, снимаем колесо, устанавливаем регулируемый упор или гидравлический домкрат под нижний задний рычаг в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах».

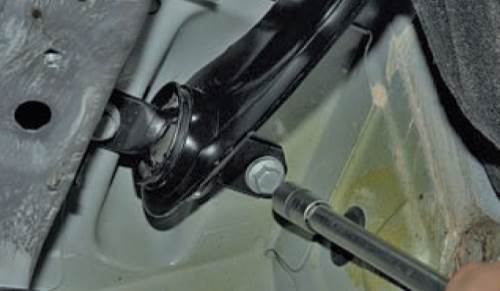

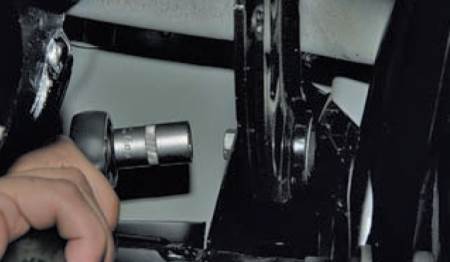

Головкой «на 15» отворачиваем болт крепления верхнего рычага к продольному рычагу. Этот болт также крепит кронштейн тормозного шланга. Головкой «на 15» отворачиваем болт крепления верхнего рычага к подрамнику.

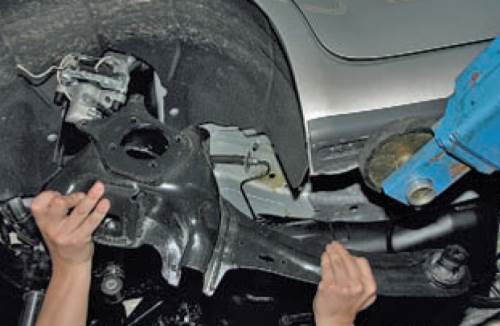

Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг с автомобиля. Устанавливаем новый рычаг в обратной последовательности прогибом вниз.

Замена сайлентблоков задних рычагов Форд Фокус 2

Устанавливаем автомобиль на смотровую яму или эстакаду, устанавливаем противооткатные башмаки под передние колеса и срываем гайки крепления заднего колеса. Поддомкрачиваем заднюю часть машины и снимаем колесо.

1. Тщательно очищаем от грязи все элементы подвески, резьбовые соединения обрабатываем проникающей смазкой, ждём несколько минут, чтобы смазка пропиталась.

   Смазываем всё что видим.

2. Снимаем пружину, сжав её стяжками.

   Пружина снята!

3. Откручиваем гайку крепления стабилизаторной стойки.

   Стабилизатор снят.

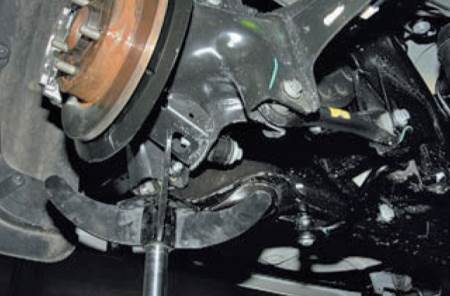

4. Упираем гидродомкрат или подставку в нижний задний рычаг в том месте, где он сочленён с подпружиненным рычагом, тем самым нагрузив элементы подвески.
5. Помечаем положение шайбы, которая корректирует углы развала колёс. Для этого можно использовать кернер, однако установка правильного развала-схождения будет все равно необходима, мы установим приблизительные углы.

6. Откручиваем накидным ключом на 15 болт шарнира сочленения продольного и нижнего заднего рычага, затем болт вынимаем из отверстия.

   Схема демонтажа.

7. Чтобы добраться до регулировочного болта на подрамнике, нужно сдвинуть с места адсорбер. Отжимаем защёлку и отводим адсорбер максимально в сторону, после чего можно вынимать болт.
8. Откручиваем помеченную гайку регулировки развала-схождения накидным ключом на 18, при этом придерживаем головку болта ключом на 19.

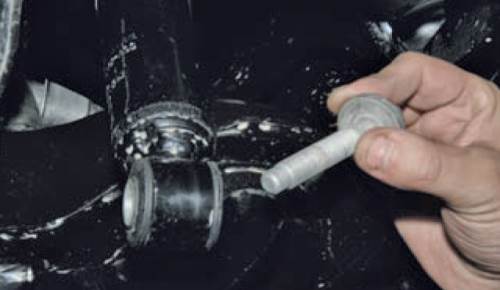

9. Вынимаем регулировочный болт, нижний задний рычаг должен остаться у нас в руках.

   Готовимся к перепрессовке.

10. С помощью проставок и пресса или специального съёмника с захватами выпрессовываем сайлентблоки, очищаем посадочные поверхности от грязи, наносим небольшой слой консистентной смазки и запрессовываем новые сайлентблоки.

Oстальные сайлентблоки меняются по такой же методике на полностью снятых рычагах. Сборка проводится в обратной последовательности. Мягкой и бесшумной всем подвески и ярких впечатлений от путешествий!

Можно ли увеличить клиренс на автомобилях Форд Фокус?

Часто автовладельцев интересует возможность увеличения дорожного просвета Форд Фокус.

Сделать эту работу можно тремя способами:

ПОСТАВИТЬ ШИНЫ БОЛЬШЕГО ДИАМЕТРА. По мнению многих специалистов, этот метод увеличения дорожного просвета считается наиболее безопасным, ведь в этом случае не приходится вмешиваться в конструктивные особенности автомобиля

Но здесь важно быть осторожным, чтобы исключить касание покрышками кузовных элементов или брызговиков.Перед выполнением этой работы необходимо прочесть рекомендации производителя в отношении подходящих покрышек. Если ошибиться с выбором, высок риск повышенного износа деталей и снижения безопасности движения

В случае покупки неподходящих дисков придется возвращать их в магазин или переделывать ступицы, что обойдется дороже.На Форд Фокус 3 можно поставить диски с 14 по 16-ю диагональ. При этом стоит проконсультироваться со специалистами, ведь может потребоваться установка других элементов — амортизаторов или пружин.

ЗАМЕНИТЬ НЕКОТОРЫЕ УСТРОЙСТВА ХОДОВОЙ. К слову, вторым способом увеличения клиренса Форд Фокус 2 и 3 является монтаж новых амортизаторов и пружин с более высоким ходом. Здесь стоит отдавать предпочтение спортивным вариантам. Так, установка амортизаторов от компаний ATM или Кони позволяет поднять дорожный просвет на 1-2 см. Если поставить пружины ВДС сзади, можно добиться увеличения просвета в задней части на 3-4 сантиметра. Это большой плюс, ведь машина не будет проседать даже при большой нагрузке на заднем сидении и в багажнике. При решении этой задачи важно внимательно подойти к выбору деталей — они должны подходить под крепежи и места для посадки. Как вариант, можно поставить амортизаторы с Форд Куга, но в этом случае придется переделывать крепление, что сулит серьезными тратами.
УСТАНОВКА ПРОСТАВОК. Наиболее эффективным способом увеличить клиренс Форд Фокус 2 и 3 считается монтаж специальных «прокладок». Такие изделия подходят для автомобилей в Ford Focus всех поколений. Место монтажа — между пружиной и кузовной частью. Перед установкой нужно посмотреть, в каком состоянии находится кузовная впадина. Важно оценить ее на факт наличия трещин и ржавчины. Если уставить прокладку на поврежденный участок, высок риск его повреждения в процессе эксплуатации. После установки проставки

Типичные недостатки подвески различных моделей

Характерными «болячками» ходовой части наиболее популярных на отечественном авторынке моделей Форд являются следующие неполадки:

Куга:

• ремонт/замена насоса муфты требуется при пробеге 55–60 тысяч км;
• ранний износ ШРУС карданного вала нетрудно определить по характерным клацаньям при подключении задних колес;
• из-за низкого расположения легко повредить на ухабах и выбоинах рычаги;
• при недостаточном количестве смазки начинают стучать скобы суппорта.

Мондео:

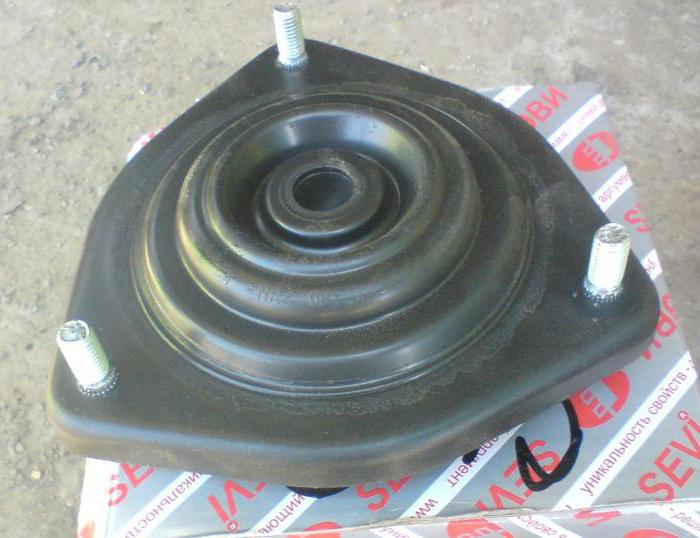

• небольшой ресурс опорных подшипников чреват преждевременным износом, который легко заметить по характерным стукам при пересечении неровных участков дороги;
• при интенсивной эксплуатации стойки стабилизаторов приходится менять через каждые 45+/-5 тыс. км;
• в большинстве случаев задних ступиц и амортизаторов хватает только на 50+/-5 тысяч;
• для устранения дефектов системы пассивного подруливания требуется специальное оборудование.

Фокус:

• элементы передней подвески не отличаются большим ресурсом;
• со временем ослабевает прочность крепления скоб стабилизаторов к кузову;
• неравномерная усадка пружин с дисбалансом передних колес;
• нередко стучат рейки из-за люфтов рулевых тяг в горизонтальной плоскости;
• при больших морозах скрипят втулки стабилизаторов.

C-Max:

• подшипникам ступиц и «сухарям» шаровых шарниров крайне противопоказана скоростная езда по бездорожью;
• стойки передних стабилизаторов приходится менять при пробеге 50+/-10 тысяч;
• опорные подшипники не служат более 50+5 тысяч км.

Фьюжн:

• на первых версиях ресурс стоек стабилизаторов не превышал 30–35 тысяч км;
• в местах соединений рулевых валов и реек нередки случаи подтеканий;

Эскорт:

• небольшой ресурс сайлентблоков передних стоек и конических подшипников задней ступицы;
• пробег до ремонта рулевых тяг и наконечников в пределах 40 тысяч;
• низкий просвет чреват деформациями элементов ходовой части.

Фиеста:

• неполадки амортизаторов, подшипников ступиц и наконечников рулевых тяг начинаются после 120 тысяч пробега;
• элементы рулевого управления очень чувствительны к агрессивной манере езды и соблюдению установленных производителем требований по техобслуживанию.

Замена переднего сайлентблока рычага подвески Ford Focus 2

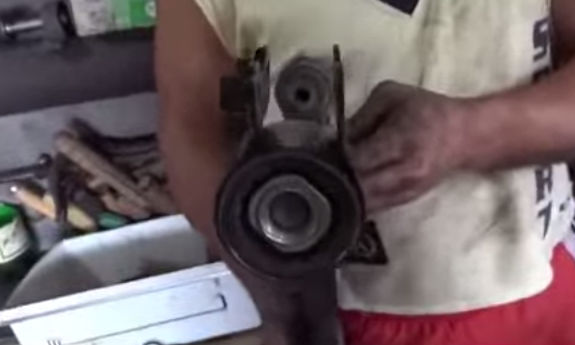

Для перепрессовки малого сайлентблока переднего РП удобнее воспользоваться съемником, но если его нет под рукой, можно попробовать перепресовать с/б подручными средствами. Для этого понадобится кусок трубы соответствующего диаметра и болт (шпилька) с гайкой и шайбами.

Чтобы с/блок легче сходил со своего места, обрабатываем его WD-40 и выдерживаем некоторое время (минут 15-20).

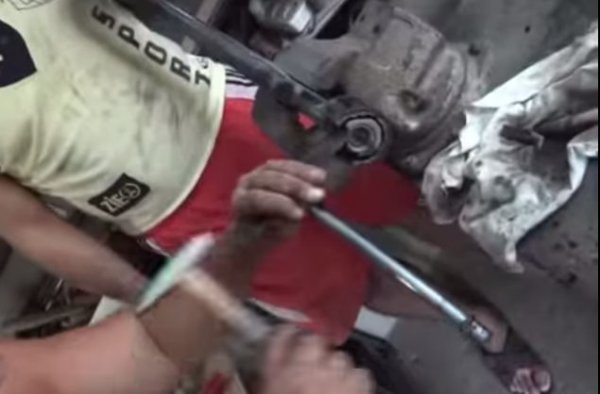

Под обрезок трубы подкладываем толстую широкую шайбу, поворачивая ключом гайку, начинаем выпрессовывать с/б.

Берем новый саленблок, запрессовываем его в рычаг.

Новый с/б может заходить туго, поэтому нужно запастись терпением и не торопиться. Запрессовывается саленблок таким же образом, как и выпрессовывается. Необходимо установить резиновый уплотнитель так, чтобы буртики резины выступали из железа.

Чтобы саленблок легче заходил на свое место, не будет лишним обработать его снаружи силиконовой смазкой. Резину смазка не разъест, зато запрессовать с/б будет проще.

Замена заднего амортизатора Ford Focus 2

Если в районе штока заднего амортизатора появились масляные пятна, а по кочкам автомобиль стал проезжать с раскачиванием задней части кузова, амортизатор вышел из строя, и его необходимо поменять. Работу выполняем следующим образом:

• для удобства снимаем заднее колесо;
• под заднюю подвеску подкладываем упор (например, старый ненужный колесный диск), и машину немного опускаем на домкрате – необходимо сделать так, чтобы пружина несколько подвески сжалась;
• это делается для того, чтобы при снятии амортизатора пружина не распрямилась без нагрузки и не выстрелила вверх;

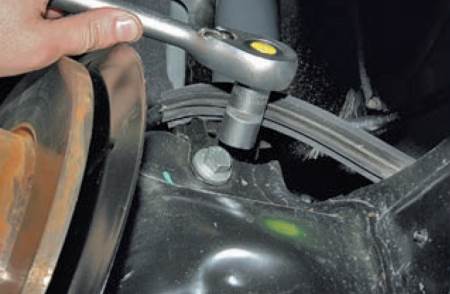

• откручиваем нижний болт, который держит амортизатор, для этого потребуется вороток с головкой на 15;
• от кузова (внутри колесной арки) отворачиваем два болта крепления опоры амортизатора к кузову, здесь потребуется торцевой ключ на 10 или головка с удлинителем и воротком;
• демонтируем деталь, подлежащую замене, устанавливаем на место новый амортизатор, производим сборку.

Замена сайлентблоков

Передний сайлентблок заменить несложно, имея приспособление для выпрессовки-запрессовки.

Им производится сначала выпрессовка старого элемента, а затем на его место запрессовывается новый.

Внутри сайлентблока рычага передней подвески размещены две металлические втулки и внутренняя обойма, которой он одевается на рычаг.

Все пространство внутри внешнего корпуса заполнено резиной.

Перед снятием на рычаге лучше сделать пометки, как на нем располагался сайлентблок, а также как относительно рычага располагались проушины, глубина его посадки. В дальнейшем это поможет правильно произвести установку.

Это очень важно, поскольку, установив новый резинотехнический элемент, снять его без разрушения конструкции уже не удастся. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника

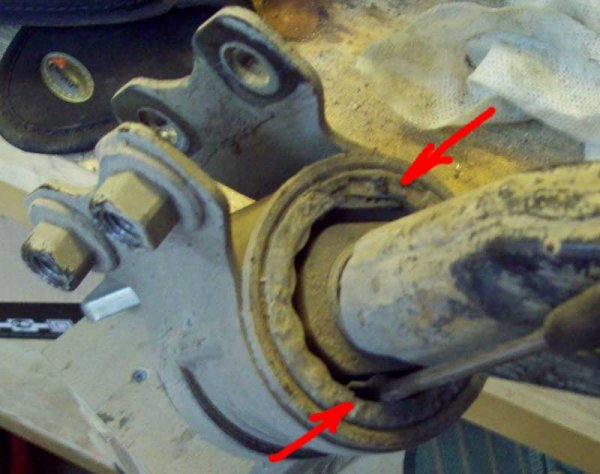

Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника.

При сильном износе резина внутри уже расслоена и корпус должен сняться.

После снятия на рычаге остаются две втулки и внутренняя обойма, причем все это залито резиной.

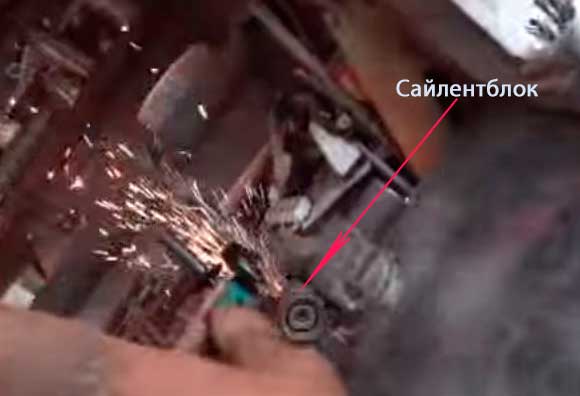

Если же стянуть корпус съемником не удалось, его можно разрезать «болгаркой».

Далее втулки ножом очищаются от остатков резины, и они сбиваются молотком с зубилом.

Их можно также и разрезать болгаркой.

После удаления втулок, остается только очистить внутреннюю обойму от резины и разрезать ее шлифмашинкой, поскольку она посажена очень плотно, и стянуть ее съемником не удастся.

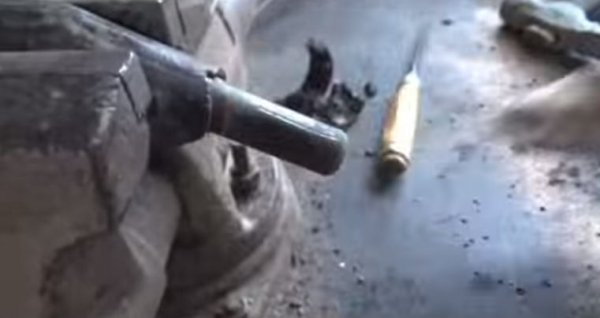

Далее оставшееся внутренняя обойма сбивается с помощью зубила и молотка.

На этом операции по снятию изношенного сайлентблока завершены, можно приступать к установке нового элемента.

Перед установкой нового сайлентблока его посадочное место нужно зачистить наждачкой.

Для облегчения посадки можно рычаг подвергнуть воздействию низких температур, то есть попросту заморозить. Для этого можно воспользоваться сухим льдом. Правда достать его не так просто.

Это приведет кратковременному изменению структуры металла, посадочное место немного «сожмется».

Новый сайлентблок устанавливают на край посадочного места, так чтобы все сделанные ранее метки положения проушин совпали.

Насаживают новый элемент при помощи молотка и проставки из металлической трубки.

Важно, чтобы трубка была равной по диаметру внутренней обоймы. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром

Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром.

Ударные нагрузки должны осуществляться только по обойме, и ни в коем случае – по резиновой составляющей сайлентблока или втулкам.

Производя установку нового элемента нужно следить за глубиной его посадки на рычаг.

После замены сайлентблоков, все ставиться на место, перед установкой все его крепежные элементы нужно обработать фиксаторами резьбы.

Произведя замену сайлентблоков с одной стороны, следует выполнить те же операции и с другой, поскольку замена данных элементов производиться попарно, сразу с обеих сторон автомобиля.

Как производится замена сайлентблоков сзади на Фокус 2?

Нужно понимать, что это далеко не самая простая процедура в процессе ремонта автомобиля. Замена сайлентблоков задней подвески Форд Фокус 2 и на сервисе проводится в течение 2-3 часов, не менее. В гараже без особых навыков можно провести не один день, пытаясь получить желаемый результат. Поэтому без слесарных навыков и хорошего инструмента не стоит разбирать подвеску, так как собрать ее обратно будет довольно сложно.

Хотим сказать, что вы можете посмотреть видео-инструкцию. Если нет времени смотреть видео, читайте инструкцию ниже..

Для выполнения работ вам понадобится набор ключей и головок, отвертки, молотки, пассатижи, съемники и детали для перепрессовки сайлентблоков. Также нужен стандартный гаражный инструмент. Детали для перепрессовки можно купить, арендовать или заказать слесарям по готовым чертежам (в интернете их тысячи).

Процедура замены выглядит следующим образом:

Поднимите автомобиль на подъемник или установит на яму, чтобы получить доступ к деталям, которые нужно менять.
Зафиксируйте авто упорами под передние колеса, чтобы обезопасить место вашей работы.
Изучите визуально конструкцию рычажной подвески Фокуса, найдите все места креплений рычагов. Проще будет демонтировать детали, заменить сайлентблоки, а затем установить их на место.
Начинайте работу с одной стороны. Открутите болт сайлентблока или срежьте его болгаркой (именно к этому методу приходится прибегнуть чаще всего из-за закисания болтов).
Открутите другие крепления рычага и воспользуйтесь удобным рабочим столом с тисками для выпрессовывания старого сайлентблока. Для этого нужно использовать специальную пластину или кусок подходящей по размерам трубки.
Далее запрессуйте новый сайлентблок

Обратите внимание, чтобы запрессовка была тугой. Если между посадочным местом и деталью будет люфт или слишком много свободного пространства, придется заменить рычаги.
Выполните эту процедуру для всех сайлентблоков системы задней подвески, даже если они выглядят нормально и не показывают признаков износа.

Проблем в процессе может возникнуть довольно много. К примеру, слабая затяжка болтов вызывает трудности с сохранением сайлентблоков в нормальной форме. Иногда не затягивают болты стоек, отчего в салоне начинают раздаваться ужасные стуки. Нужно быть внимательным и при выборе сайлентблоков, иначе можно купить некачественные детали. Покупайте оригинальные изделия или отдайте предпочтения Ruville, Lemforder и другим известным европейским производителям.

Тюнинг двигателя Ford Fusion 1,6 100 л.с. Duratec

Чип тюнинг Duratec 1.6

Первое, что приходит на ум владельцам это прошить, в надежде, что авто попрет как 2,5 литровый ST. Обычно после прошивки ваш 1,6 выдаст порядка 110-115 л.с., на практике прибавка совсем незначительная и больше носит характер самовнушения, при этом расход топлива увеличится. Делать или нет решать вам, по сути это деньги в никуда, переходим к следующему пункту.

Установка компрессора на Duratec 1.6

Ровно как и на 1.4 литровый моторчик, на 1.6 тоже можно установить готовый кит на ПК-23-1, очень популярный среди тюнинга тазов. Рабочее давление компрессора 0,5 бар и его особенностью является возможность установки на стандартный дюратек мотор, без снижения степени сжатия в самые кратчайшие сроки(несколько часов). По заявлению производителя прибавка мощности составляет от 30 до 50%, по динамическим показателям автомобиль приблизится к подобным с мотором Duratec HE 2.0 л. В спокойном режиме, с периодическими ускорениями и своевременном обслуживании компрессора, автомобиль вас не разочарует. Ставить более мощный компрессор или турбину на фокус 1.6 на стандартный мотор закончится печально, а с доработкой ШПГ бюджет увеличивается в разы.

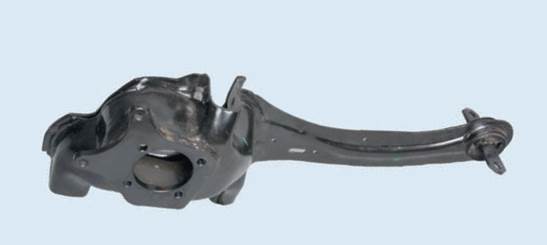

Замена продольного рычага Фокус

В передней части продольного рычага Форд Фокус установлен сайлент-блок, через который рычаг закреплен двумя болтами к кузову. К задней части рычага четырьмя винтами крепится ступичный узел заднего колеса. Замена рычага требуется при его деформации или износе сайлентблоков.

Как и с другими рычагами работы по замене проводим на яме или эстакаде (подъемнике) со снятием пружины, и колеса. Плюс необходимо подставить упор под нижний рычаг. Без регулируемого упора вынуть болты из проушин сайлентблоков будет проблематично.

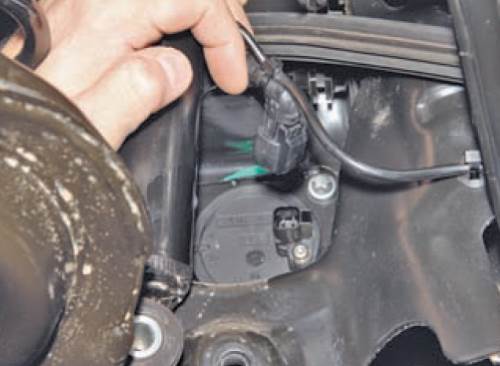

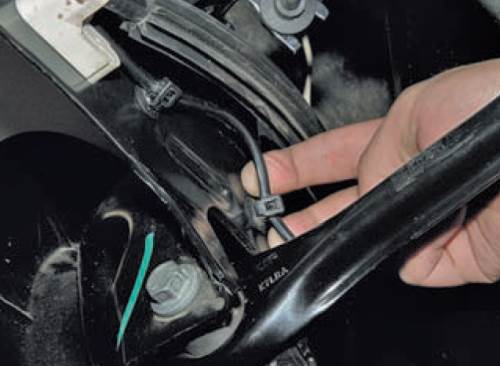

Вынимаем из отверстий продольного рычага три держателя проводов датчика скорости вращения колеса и отсоединяем колодку проводов от датчика скорости вращения колеса.

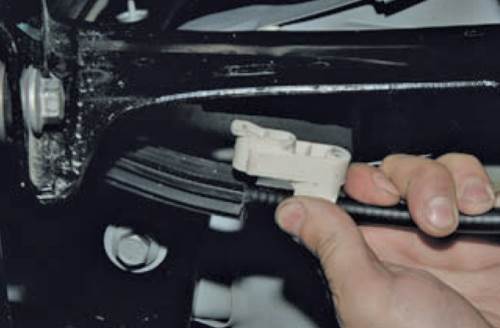

Головкой «на 10» отворачиваем саморез крепления упора оболочки троса стояночного тормоза и вынимаем упор из отверстия рычага.

Отсоединяем нижний конец амортизатора от продольного рычага затем отсоединяем от продольного рычага поперечные рычаги подвески.

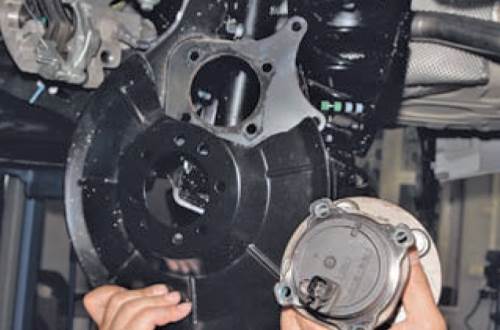

Снимаем ступичный узел затем головкой «на 15» отворачиваем два болта крепления рычага к кузову и снимаем продольный рычаг.

Устанавливаем новый продольный рычаг в обратной последовательности. Важный момент – окончательно затягиваем резьбовые соединения в положении «автомобиль на колесах» (под нагрузкой), это позволит продлить жизнь сайлентблокам Форд Фокус.

Какой срок эксплуатации у деталей подвески у Форд Фокус 2?

Передняя подвеска Форд Фокус 2

В передней подвеске Форд Фокус 2 самым слабым звеном считается сайлент-блок у нижнего рычага. Даже в СТО его не заменят, так как для этого требуется специализированное дорогостоящее оборудование. Все это означает, что если полетел сайлент-блок, придется менять рычаг. Рычаги подвески рассчитаны примерно на 80-100 тысяч км. пробега.

Амортизаторы обладают таким же сроком службы. Если есть необходимость в их замене, заодно стоит поменять опорные подшипники.

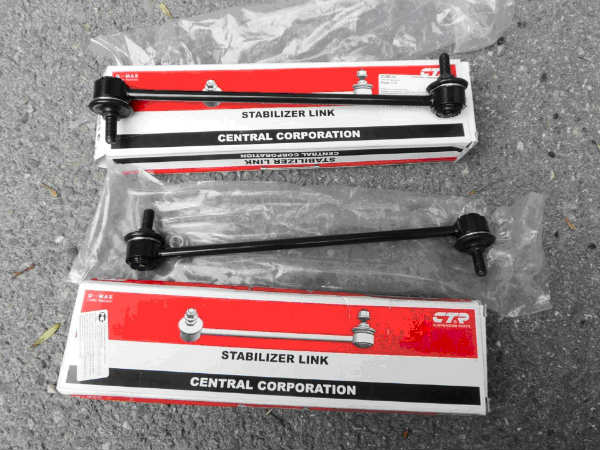

Срок службы стоек стабилизатора и рулевых наконечников – 110-130 тыс.км. пробега.

Ступичный подшипник служит примерно 50-60 тыс. км. Его меняют вместе со ступицей.

Задняя подвеска Форд Фокус 2

Срок службы сайлент-блоков продольного рычага – 80-110 тысяч километров. Для их замены потребуется разобрать подвеску. Именно поэтому ремонт задней подвески Форд Фокус 2 стоит дороже.

Тем не менее, сайлент-блоки являются самыми хрупкими деталями в задней подвеске. Остальные детали прослужат дольше, амортизаторы – примерно 90-130 тысяч км, стойки стабилизатора – 130-140 тысяч км.

Какой срок эксплуатации у деталей подвески у Форд Фокус 2?

Передняя подвеска Форд Фокус 2

В передней подвеске Форд Фокус 2 самым слабым звеном считается сайлент-блок у нижнего рычага. Даже в СТО его не заменят, так как для этого требуется специализированное дорогостоящее оборудование. Все это означает, что если полетел сайлент-блок, придется менять рычаг. Рычаги подвески рассчитаны примерно на 80-100 тысяч км. пробега.

Амортизаторы обладают таким же сроком службы. Если есть необходимость в их замене, заодно стоит поменять опорные подшипники.

Рекомендуемая статья: Вопросы при покупке нового недорогого автомобиля?

Срок службы стоек стабилизатора и рулевых наконечников – 110-130 тыс.км. пробега.

Ступичный подшипник служит примерно 50-60 тыс. км. Его меняют вместе со ступицей.

Задняя подвеска Форд Фокус 2

Срок службы сайлент-блоков продольного рычага – 80-110 тысяч километров. Для их замены потребуется разобрать подвеску. Именно поэтому ремонт задней подвески Форд Фокус 2 стоит дороже.

Тем не менее, сайлент-блоки являются самыми хрупкими деталями в задней подвеске. Остальные детали прослужат дольше, амортизаторы – примерно 90-130 тысяч км, стойки стабилизатора – 130-140 тысяч км.

Замена сайлентблоков задних рычагов Форд Фокус 2

Устанавливаем автомобиль на смотровую яму или эстакаду, устанавливаем противооткатные башмаки под передние колеса и срываем гайки крепления заднего колеса. Поддомкрачиваем заднюю часть машины и снимаем колесо.

1. Тщательно очищаем от грязи все элементы подвески, резьбовые соединения обрабатываем проникающей смазкой, ждём несколько минут, чтобы смазка пропиталась.

   Смазываем всё что видим.

2. Снимаем пружину, сжав её стяжками.

   Пружина снята!

3. Откручиваем гайку крепления стабилизаторной стойки.

   Стабилизатор снят.

4. Упираем гидродомкрат или подставку в нижний задний рычаг в том месте, где он сочленён с подпружиненным рычагом, тем самым нагрузив элементы подвески.
5. Помечаем положение шайбы, которая корректирует углы развала колёс. Для этого можно использовать кернер, однако установка правильного развала-схождения будет все равно необходима, мы установим приблизительные углы.

6. Откручиваем накидным ключом на 15 болт шарнира сочленения продольного и нижнего заднего рычага, затем болт вынимаем из отверстия.

   Схема демонтажа.

7. Чтобы добраться до регулировочного болта на подрамнике, нужно сдвинуть с места адсорбер. Отжимаем защёлку и отводим адсорбер максимально в сторону, после чего можно вынимать болт.
8. Откручиваем помеченную гайку регулировки развала-схождения накидным ключом на 18, при этом придерживаем головку болта ключом на 19.

9. Вынимаем регулировочный болт, нижний задний рычаг должен остаться у нас в руках.

   Готовимся к перепрессовке.

10. С помощью проставок и пресса или специального съёмника с захватами выпрессовываем сайлентблоки, очищаем посадочные поверхности от грязи, наносим небольшой слой консистентной смазки и запрессовываем новые сайлентблоки.

Oстальные сайлентблоки меняются по такой же методике на полностью снятых рычагах. Сборка проводится в обратной последовательности. Мягкой и бесшумной всем подвески и ярких впечатлений от путешествий!

Это интересно: Замена задних амортизаторов Форд Фокус 2 хэтчбек: разъясняем по полочкам

В чем причина такой ощутимой разницы в цене?

Все дело в том, что конструкция передней подвески Форд Фокус 2 достаточно распространенная и простая. Она состоит из амортизационной стойки с пружиной, рычага, оснащенного шаровым наконечником, стойки стабилизатора и рулевого наконечника. Это всем известный тип «МакФерсон». Кстати, там недалеко, располагается и топливный фильтр Форд Фокус 2, как раз под капотом.

С задней подвеской Форд Фокус 2 дело обстоит намного сложнее. Она – многорычажно-пружинная (на каждой стороне есть по 1 продольному и по 3 поперечных рычага), независимая. Помимо прочего, подвеска оснащается стабилизатором поперечной устойчивости и телескопическими амортизаторами.

Основные признаки неисправности задней подвески Ford Focus 2 и ремонт

Прежде всего, многие водители недооценивают влияние задней подвески на общую управляемость автомобиля. Как правило, поводом для проведения диагностики и ремонта является наличие стуков, которые снижают уровень комфорта при езде. В то же время, ухудшение управляемости и устойчивости часто игнорируется.

Сразу отметим, такой подход является абсолютно неправильным. Более того, многорычажная подвеска влияет на устойчивость автомобиля намного сильнее, чем простая балка, которая используется на машинах бюджетного сегмента.

В любом случае, первое, важно следить за стоянием задних амортизаторов и пружин. Необходима диагностика и проверка задних стоек в том случае, если появились следующие симптомы:

• стуки сзади при проезде неровностей;
• машина «виляет» и раскачивается на неровностях;
• заметна раскачка при езде на средней и высокой скорости;
• задние колеса «переставляет» в поворотах;
• при активном торможении задняя ось явно не устойчива;

Также, если видны масляные пятна в области штока амортизатора, это является четким индикатором возникших проблем со стойками.  Чтобы поменять амортизаторы задние на Форд Фокус 2, потребуется выполнить следующие основные действия:

• снять заднее колесо;
• под подвеску следует установить упор;
• далее откручивается крепление амортизатора;
• изношенный амортизатор снимается, на его место устанавливается новый;

Обратите внимание, обычно амортизаторы меняют парами на одной оси. Такая замена показана даже в том случае, если одна стойка еще сохраняет работоспособность

Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что  стойки будут работать не одинаково. В результате ухудшится устойчивость и управляемость.

Если же появились стуки в области задней подвески, при этом амортизаторы в норме, тогда нельзя исключать износ стоек стабилизатора. Данный элемент подвержен нагрузкам и может быстро выйти из строя при езде по плохим дорогам.

При этом поменять стойки стаба на Фокус 2 не сложно и можно выполнить операцию своими руками в условиях обычного гаража. Машину нужно загнать на яму, открутить крепление стойки к поперечному рычагу.

После этого можно снять старую стойку и поставить новую. Единственное, нужно учитывать, что на шаровом пальце резьба подвержена активному загрязнению, то есть грязь нужно обязательно очистить. Добавим, что на Ford Focus 2 в устройстве подвески есть как Г-образные стойки, так и прямые. Так вот, прямую стойку заменить еще проще.

В целом, если задняя подвеска прошла больше 100 тыс. км, нужно быть готовым к замене целого ряда элементов (задний рычаг Форд Фокус 2, сайлентблок Форд Фокус 2 заднего рычага, стойка стабилизатора, сайлентблок задней тяги, болт с эксцентриком и т.д.).  Если к этому добавить и задние стойки, стоимость ремонта получается достаточно высокой (при условии использования исключительно оригинальных деталей).

При этом следует отметить, что некоторые детали подвески подходят от Mazda, а также в каталогах представлен достаточно большой список доступных аналоговых запчастей разных производителей и качества  для ремонта задней подвески Форд Фокус.

Еще добавим, что после любых работ с задней подвеской, а также в том случае, если замечен неравномерный износ задних покрышек или есть нарекания на устойчивость, следует уделить внимание углам установки задних колес.  Углы схождения задних колес регулируются болтами крепления нижних задних рычагов к подрамнику. Это и есть так называемые регулировочные болты

Регулировочный болт получил эксцентриковую головку, а также шайбу. Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к  продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен.

Подбор стоек стабилизатора

Все детали, в том числе, передние стойки стабилизатора Форд Фокус 2 имеют свой артикул. Механизм узла, о котором идёт речь, обозначается 1685594.

Существует много производителей, предлагающих продукцию. Специалисты рекомендуют устанавливать оригинальные комплекты, хотя в продаже есть продукция смежников.

Понятно, что оригинал стоит дороже, чем смежные детали. Зато качество первых на порядок выше аналоговой запчасти.

1. Товар, о котором мы говорим, проходят тщательную предпродажную подготовку. В результате тотального контроля вероятность приобретения вами бракованной продукции во много раз меньше, чем у смежных изготовителей.
2. Зная каталожный номер и правильно выбрав механизм узла можно быть уверенным, что усиленные стойки стабилизатора Форд Фокус 2 идеально подойдут под посадочные крепления. Точно как при заводской сборке!

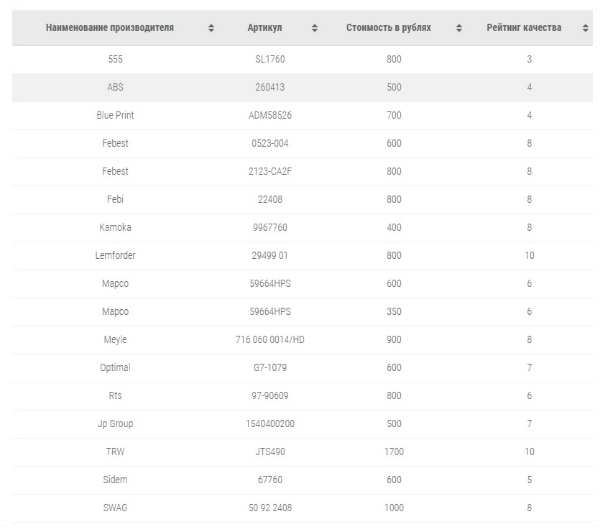

В силу определённых, в том числе, финансовых обстоятельств, большинство владельцев второго Фокуса покупают аналоги, качество которых ниже. В связи с этим мы решили показать наиболее известных производителей с указанием:

Их позиции в рейтинге.
Артикула, что весьма важно.
И ориентировочной стоимости изделий.

Можно сравнить, сколько стоят заводские детали и продукция смежных предприятий. Выбрать между ценой и качеством.

Промежуточный вывод: к ремонту подвески Ford Focus 2 нужно подходить тщательно, используя оригинальные конструкции. Хотя в отдельных случаях можно устанавливать материал смежников

При этом важно понимать, что эксплуатационный период последних конструкций, на порядок ниже оригинала

Замена заднего амортизатора Ford Focus 2

Если в районе штока заднего амортизатора появились масляные пятна, а по кочкам автомобиль стал проезжать с раскачиванием задней части кузова, амортизатор вышел из строя, и его необходимо поменять. Работу выполняем следующим образом:

• для удобства снимаем заднее колесо;
• под заднюю подвеску подкладываем упор (например, старый ненужный колесный диск), и машину немного опускаем на домкрате – необходимо сделать так, чтобы пружина несколько подвески сжалась;
• это делается для того, чтобы при снятии амортизатора пружина не распрямилась без нагрузки и не выстрелила вверх;
• откручиваем нижний болт, который держит амортизатор, для этого потребуется вороток с головкой на 15;
• от кузова (внутри колесной арки) отворачиваем два болта крепления опоры амортизатора к кузову, здесь потребуется торцевой ключ на 10 или головка с удлинителем и воротком;
• демонтируем деталь, подлежащую замене, устанавливаем на место новый амортизатор, производим сборку.

Диагностический разъем FORD

Для диагностики и самостоятельного ремонта автомобилей Форд, приводятся 5 схем компьютерных диагностических разъемов на FORD. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует.

6-ти контактный и одноконтактный разъемы (системы MCU и EEC-IV)

2 L-линия диагностики

3 K-линия диагностики

Диагностический разъем FORD моделей 1988—1995 г

6-ти контактный прямоугольный и одноконтактный разъемы (система Mazda MECS)

FEN Используется для считывания кодов самодиагностики двигателя

MEN Используется для считывания кодов самодиагностики двигателя

TEN Используется для считывания кодов самодиагностики двигателя

Схема задней подвески авто Форд Фокус 2

Задняя подвеска Форд Focus-2 – независимого типа, с поперечиной посередине, с четырьмя рычагами у каждого заднего колеса (всего рычагов – 8). Ходовая часть состоит из следующих элементов:

• поперечины;
• рычагов – заднего нижнего, верхнего, переднего нижнего, продольного;
• пружин;
• амортизаторов;
• буферов сжатия.

Все элементы, кроме поперечной балки, парные, также на задней оси устанавливается стабилизатор поперечной устойчивости со стойками и втулками.

Автомобиль Ford Focus-2 выпускался в двух модификациях кузова – в дорестайлиноговой версии (2005-2008 г. в.) и в рестайлинговом варианте (2008-2011 г. в.). После модернизации в машине произошли некоторые изменения, но задней подвески рестайлинг не коснулся – она осталась прежней.

Замена верхнего рычага Фокус

Замена верхнего рычага задней подвески Форд Фокус проводится при механической деформации или износе сайлентблоков (потрескавшиеся резина, отслоение и т.д.) Для снятия рычага нам понадобится эстакада или яма, стяжки для снятия задней пружины и регулируемый упор под нижний рычаг.

Снимаем пружину с помощью стяжек, снимаем колесо, устанавливаем регулируемый упор или гидравлический домкрат под нижний задний рычаг в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах».

Головкой «на 15» отворачиваем болт крепления верхнего рычага к продольному рычагу. Этот болт также крепит кронштейн тормозного шланга. Головкой «на 15» отворачиваем болт крепления верхнего рычага к подрамнику.

Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг с автомобиля. Устанавливаем новый рычаг в обратной последовательности прогибом вниз.

Это интересно: Замена сальников рулевой рейки Форд Фокус 2: разъясняем обстоятельно
