Передняя подвеска лада калина

Лада Калина – замена опорного подшипника своими руками

Перед разборкой и снятием передней стойки Калины с верхними опорами, обязательно изучите устройство узла. На схеме представлены заводские номера (артикулы) компонентов передней подвески.

Чтобы снять опорные подшипники передних стоек Лады Калина понадобиться комплект инструментов:1. Набор рожковых или накидных ключей: 9, 17, 19, 22.2. Головка на 13 с трещоткой.3. Съемник рулевых наконечников, тиски, динамометрический ключ (по возможности).4. Домкрат.5. Стяжки пружин амортизаторов.6. Пассатижи.7. Молоток.8. Смазка WD-40.

Как снять опорный подшипник на Калине – пошаговое руководство

Замена опор передних стоек Калины начинается подготовки автомобиля. Поставьте машину на ровную поверхность, если есть возможность на подъемник или яму. Включите первую передачу, снимите авто со стояночного тормоза. Последовательность демонтажа по порядку:

1. Откручиваем колесные болты, далее поднимаем авто домкратом, или подъемником как в нашем случае.
2. Получаем доступ к тормозному диску, но снимать его не потребуется, как и откручивать ступичную контргайку.

1. Переходим к поворотному рычагу и рулевой тяге. Сначала снимаем шплинт у крепежа. Далее откручиваем саму гайку.
2. После этого используем съемник наконечников, чтобы выпрессовать его из отверстия рычага или на крайний случай используйте молоток. Устанавливаем устройство, затягиваем резьбу и извлекаем наконечник.

1. Теперь отсоединяем от передней стойки тормозной шланг и провод датчика скорости.
2. Далее находим два болта крепления стойки к поворотному кулаку, смазываем их проникающей смазкой.

1. Чтобы открутить гайки, используем накидной ключ на 17, а так же головку с трещоткой.
2. Болты придется выбивать, используйте деревянную наставку, чтобы не повредить резьбу.

1. Нижняя часть модуля освобождена, переходим к верхней. Откручиваем три крепления передней стойки к стакану кузова.
2. Откручивая последнюю гайку, придерживайте стойку, или поставьте под неё упор, например снятое колесо. После этого извлекаем модуль с опорой и амортизатором в сборе.

1. На пружины снятого модуля подвески устанавливаем две стяжки. Как показано на фото, равномерно с обеих сторон сжимаем пружину амортизатора.

1. Продолжаем сжимать амортизатор, пока верхняя опора не освободится от натяжения пружины, и только после этого откручиваем гайку штока. Используем ключ на 19.

1. Теперь снимаем верхнюю часть опоры (чашку), под которой расположен «опорник». Извлекаем старую деталь и переходим к замене.

Замена опорного подшипника у Калины (ВАЗ 1118, 1119, 1117)

Замена и установка опорных подшипников на Калине начинается с проверки состояния остальных элементов модуля: нижняя чашка, буфер хода, отбойник, гофра, пружины амортизатора. По необходимости их потребуется заменить. О том, как правильно поставить опорный подшипник на Калину и поменять его, по порядку описано ниже.

1. Перед сборкой передней сойки убедитесь, что концы пружины амортизатора упираются в специальные выступы у нижней и верхней чашки.
2. На верхнюю чашку ставим резиновую прокладку, сверху которой новый «опорник», маркировкой изделие ориентируем вверх.

1. Сверху п/ш устанавливаем верхнюю часть опоры (крышку).
2. Теперь наживляем гайку штока амортизатора, которую закручиваем до упора.

1. Разжимаем стяжки пружины амортизаторов. Гайку штока подтягиваем динамометрическим ключом, моментом, указанным в таблице в конце статьи.
2. Собранный модуль устанавливаем обратно, сначала крепим его к стакану кузова. Сборку производим в обратной последовательности: прикручиваем рулевой наконечник к рычагу, стойку крепим на два болта к поворотному кулаку, а конце монтируем колесо. На этом замена закончена.

Как заменить стойку

Если имеет место стук в передней подвеске «Калины», то это может быть причиной выхода из строя любого элемента. Поэтому нужно осуществлять диагностику и проверку всех компонентов. Если пришла в негодность хотя бы одна амортизационная стойка, менять нужно сразу две. Для этого выполните следующие действия:

1. Поднимите при помощи домкрата колесо и снимите его.
2. Отсоедините от рычага на стойке наконечник рулевой тяги. Для этого плоскогубцами извлеките шплинт и выкрутите гайку ключом на 19. После этого установите съемник и извлеките шарнир из отверстия.
3. Если вы планируете устанавливать новую стойку в сборе, то никаких лишних действий производить не нужно. Но если требуется снять пружину, то необходимо выкрутить гайку, которой закреплен в опорном подшипнике шток амортизатора.
4. Ослабляете три гайки, которыми крепится верхняя опора к кузову.
5. При установке новых амортизационных стоек нарушится схождение передних колес. Углы установки можно отрегулировать только на глаз, чтобы после ремонта съездить на СТО для настройки.
6. Выкрутите болты, которыми крепится стойка к поворотному кулаку.
7. Извлеките оба болта и шайбы.
8. Отведите в сторону тормозной шланг.
9. При помощи монтажной лопатки отведите поворотный кулак вниз.
10. Выкрутите окончательно все гайки крепления опорного подшипника к кузову.

Установка амортизационной стойки производится в обратной последовательности. Если вы не меняете стойки, а производите их ремонт (замену внутренней обоймы, масла, сальников), то лучше всего наметить положение стойки относительно поворотного кулака. Это позволит избежать дорогостоящей процедуры настройки углов развала колес.

Практические рекомендации

Следует учитывать, что родная подвеска авто Калина Спорт, по сравнению с базовой моделью, занижена на 20 мм, что важно учитывать любителям поездок, например, на дачу, беря во внимание состояние дорог. Проходимость может пострадать и в зимнее время, особенно когда придется преодолевать снежные сугробы. Но в остальном явное преимущество спортивной подвески понятно

В большинстве случаев замена штатной подвески Лада Калина на спортивный вариант — способ повысить или улучшить управляемость автомобилем, а не достижение каких-то спортивных целей, в том числе и скоростных

Но в остальном явное преимущество спортивной подвески понятно. В большинстве случаев замена штатной подвески Лада Калина на спортивный вариант — способ повысить или улучшить управляемость автомобилем, а не достижение каких-то спортивных целей, в том числе и скоростных.

Самой привлекательной стороной при замене обычной подвески на спортивную от Калина Спорт является то, что это серийная заводская модель и соответственно, не потребуется дополнительной комплектации пружинами, опорами или амортизаторами. То есть спортивную переднюю подвеску Калина можно купить в сборе, но если речь идет о задней, то приобретать ее придется по частям. В этом случае можно воспользоваться данными о каталожных номерах деталей, выбрать необходимые, а дальше — или искать на автобазарах и в специализированных магазинах, или сделать заказ по каталогу.

Спортивная подвеска сделает машину более управляемой и проходимой по разным дорогам

Если рассматривать отличия, то кроме некоторого занижения высоты, что приводит к соответствующему уменьшению длины пружины, следовательно, и хода штока, спортивная подвеска обеспечивает ощутимо более жесткое демпфирование отбоя. У самих опор имеется характерное смещение, за счет которого можно увеличить кастор до 3°, но для этого на передних растяжках нужно будет заменить кронштейны. Сами пружины у спортивной подвески более жесткие, а амортизаторы имеют азотное наполнение.

Но, покупая стойки, следует обратить внимание на один часто встречающийся нюанс: может оказаться, что пружины будут разной жесткости, например, первая с одной точкой, а вторая с двумя. И даже если будут убеждать, что это нормально и с разными по жесткости пружинами стоек ездит много автомобилей, все же стоит выбрать вариант установки на Ладу одинаковых по характеристикам деталей

А для задней подвески вполне допустимо использовать некоторые детали со снятой родной, кроме болтов, потому что они все должны быть новые.

Для того чтобы добиться нужного результата, следует выполнить замену не только передних стоек, но и задних.

После модернизации автомобиль присядет на 20 мм, но это не столь заметно.

А жесткость подвески можно будет почувствовать сразу, но это компенсируется отсутствием стуков, более комфортной ездой и лучшим поведением на дорогах с разным покрытием, а также прохождением поворотов: практически исчезают крены, и, что важно, их можно проезжать совершенно безопасно, на более высоких скоростях, чем на родной подвеске. Если подвеска Калина модернизируется, то рекомендуется подумать и о замене рейки от спортивной модели автомобиля

Можно поставить рейку на 3,1 оборота в комплекте с усиленным щитком передка. Заменить следует и кронштейны вместе с растяжкой, имеющей дополнительную опору

Если подвеска Калина модернизируется, то рекомендуется подумать и о замене рейки от спортивной модели автомобиля. Можно поставить рейку на 3,1 оборота в комплекте с усиленным щитком передка. Заменить следует и кронштейны вместе с растяжкой, имеющей дополнительную опору.

От состояния передней подвески, особенно в случае с Лада Калина, зависят не только ходовые качества автомобиля, но и безопасность водителя и его пассажиров. Поэтому проверка ее состояния должна проводиться регулярно в сервисных центрах или СТО. Хотя и сам водитель может почувствовать или уловить наличие проблемы во время движения: не должно быть никаких посторонних звуков, различных скрипов или стуков. Такая диагностика водителем должна проводиться на невысокой скорости. Характерным признаком может стать и тест на преодоление невысокого препятствия: проехав его, автомобиль должен оставаться устойчивым, а не раскачиваться из стороны в сторону.

Тюнинг подвески Лада Калина

Состояние и характеристики элементов ходовой части напрямую влияют на поведение автомобиля. Некоторых владельцев не устраивают штатные детали ходовой Лада Калина, и они стремятся ее усовершенствовать за счет установки элементов, обладающих иными характеристиками. Многих интересует повышение устойчивости, которая проявляется в уменьшении кренов кузова во время скоростного маневрирования. Этого позволяют достичь новые амортизационные стойки и пружины, обладающие повышенной жесткостью. Такие компоненты более детально отрабатывают неровности дороги и не позволяют кузову совершать длительные колебания. Чрезмерная жесткость стоек может спровоцировать дискомфорт водителя, поэтому при выборе аналоговых изделий следует учитывать сей момент. Также заметим еще один негативный аспект более жестких стоек. Они способны вызвать повышенный износ остальных компонентов в ходовой части. Пружины можно устанавливать укороченными. Это способствует улучшению аэродинамики, однако уменьшает клиренс и создает риск повреждения днища, порогов, а также элементов ходовой части и системы выхлопа. Также нестандартные пружины наделяют амортизаторы пониженной жесткостью, что ощутимо на неровностях дорог. Чтобы приспособить автомобиль к разным дорожным условиям владельцы склоняются к установке амортизаторов с регулируемой величиной жесткости.

Если рассмотреть ходовые части LADA Kalina в универсальном и «кроссовом» кузовном исполнении, то между собой эти конструкции наделены некоторыми отличиями. Передняя подвеска универсала идентична прочим кузовным вариациям и требует серьезной доработки, чтобы управляемость на пару с устойчивостью стали предметом гордости владельца.

«Кроссовая» версия LADA Kalina приравнивается к «легким» внедорожникам, поэтому элементы ее ходовой части усилены и обладают большей жесткостью. Также за счет увеличенного клиренса эта модификация проявляет лучшую проходимость на проселочной местности.

Передняя подвеска в сборе

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание (подъемник электрогидравлический типа ПВ-3-Т-СП, грузоподъемностью 3 т).

Рисунок 1 — Передняя подвеска:

1. болт крепления колеса
2. ступица
3. колпак
4. гайка крепления ступицы
5. шарнир наружный
6. шаровой палец
7. болт крепления шарового пальца
8. кулак поворотный
9. рычаг подвески
10. гайка крепления растяжки
11. гайка крепления стойки
12. гайка болта крепления рычага подвески к кронштейну кузова
13. кронштейн переднего шарнира растяжки с подушкой в сборе
14. растяжка
15. стабилизатор поперечной устойчивости
16. стойка
17. кронштейн
18. стойка телескопическая
19. наконечник наружный рулевой тяги
20. рычаг поворотный
21. гайка крепления шарового пальца
22. болт регулировочный
23. болт крепления поворотного кулака

Ослабить болты 1, рисунок 1, крепления передних колес (головка сменная 19, вороток).

Снять колпаки 3 ступиц, отвернуть гайки 4 и снять шайбы (отвертка плоская, кернер, молоток, головка сменная 30, вороток).

Вывесить автомобиль, отвернуть болты крепления передних колес и снять колеса (головка сменная 19, гайковерт или вороток и удлинитель).

Поднять автомобиль на высоту, удобную для работы, снять кожухи защитные передних крыльев.

Отвернуть восемь самонарезающих винтов с шайбами крепления брызговика двигателя и снять брызговик (головка сменная 8, гайковерт или ключ трещоточный).

Расшплинтовать и отвернуть гайку 21, рисунок 1, крепления шарового пальца наружного наконечника 19 рулевой тяги, выпрессовать шаровой палец из поворотного рычага 20 (плоскогубцы, ключ кольцевой 19, съемник А. 47035).

Рисунок 2 — Элементы передней подвески:

1. пружина передней подвески
2. шланг переднего тормоза
3. стойка телескопическая правая

Отвернуть штуцер тормозной трубки от наконечника тормозного шланга 2, рисунок 2, установить на трубку заглушку для предотвращения утечки тормозной жидкости (ключ гаечный 15, ключ 67.7812-9525 для штуцеров тормозных трубок, заглушка технологическая).

Отвернуть гайку 11, рисунок 1, крепления стойки, извлечь болт и отсоединить стойку 16 стабилизатора от рычага 9 (ключ гаечный 17, головка сменная 17, гайковерт, молоток, прошивка).

Отвернуть гайку крепления растяжки 3, рисунок 3, к кронштейну 2, снять наружную шайбу переднего шарнира растяжки (ключ кольцевой 24, ключ гаечный 24).

Как заменить шаровую

Шаровая опора – это один из важнейших элементов подвески любого автомобиля. Она поддается восстановлению, но делать это не рекомендуется, так как качество восстановленных изделий значительно хуже, нежели новых. Даже на новой «Ладе Калине» шаровая опора может выйти из строя.

В этом случае необходимо провести ремонт подвески. Выполняются следующие манипуляции для этого:

1. Полностью снимите переднее колесо автомобиля и поднимите ремонтируемую сторону при помощи домкрата.
2. Обработайте все резьбовые соединения проникающей смазкой.
3. Выкрутите гайку, которая накручена на пальце шарнира.
4. Выкрутите два болта, которыми крепится обойма шаровой опоры к поворотному кулаку.
5. Установите съемник.
6. Заворачивайте болт съемника, тем самым вы извлечете палец из отверстия в рычаге.

В том случае, если планируете устанавливать шаровую опору, которая была в эксплуатации, необходимо снять с неё пыльник, осмотреть его на предмет повреждений. Если он находится в нормальном состоянии, то необходимо заложить новую смазку внутри пыльника. Установка шаровой выполняется в обратной последовательности.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ СТОЙКИ ПЕРЕДНЕЙ

1. Появление стуков при движении по неровностям в районе стойки. Это бывает, тогда когда упорный подшипник рассыпался и не выполняет свою функцию должным образом. Также такое бывает, если лопнула винтовая пружина.
2. При наезде на препятствие автомобиль качается некоторое время из-за того что сам амортизатор не гасит колебания.
3. При визуальном осмотре, если вы увидите что стойка мокрая на сухой дороге, это значит, передней амортизатор потерял свою герметичность. Масло из него вытекает наружу.

ЗАМЕНА СТОЕК НА КАЛИНЕ ВАЗ 1117, 1118, 1119

Видео: Итак: По какой либо из вышеперечисленных причин, выяснилось, что амортизатор на Калине надо менять! Первое что надо для замены стоек на Калине ваз 1117, 1117, 1119 это подготовить необходимые инструменты…

1. Гаечные ключи на 17, 19 и 22, желательно накидные. Накидными ключами легче срывать застарелую резьбу. Можно конечно применить торцовые головки с аналогичными параметрами.
2. Монтажка и молоток, с их помощью легче будет отделять нижнюю часть амортизатора от поворотного кулака.
3. Баллонный ключ, для снятия и установки колеса.
4. Плоскогубцы.
5. Ключ гаечный рожковый, чтобы удерживать шток при откручивании верхней гайки.
6. Головка торцевая на 13 с воротком, а лучше с трещоткой (с ней быстрее откручивать и закручивать гайки).
7. Стяжки для пружин.

По-хорошему надо бы приготовить смазку WD-40, или что-то аналогичное, на случай если где, то резьба сильно прикипела и гайка или болт не откручивается. Также нужен домкрат лучше два или какой-то надежный упор, на случай если машина накренится и слетит с упора. Придется хорошо работать молотком и монтировкой, кузов будет качаться и поэтому для страховки нужна дополнительная опора.

Видео 2

Для того чтобы заменить хотя один из элементов, который входит в состав передней стойки Калины, нужно извлекать из своего посадочного места весь узел. Для этого открываем капот и ключом на 22 срываем верхнюю гайку опоры, при этом придерживая шток амортизатора ключом на 9. Откручивать гайку полностью пока не надо. Баллонным ключом также срываем гайки колёса и только после этого поднимаем машину домкратом. Сразу же надо подставить упор для страховки.

Теперь уже можно спокойно открутить колёсные гайки и снять колесо. Шланг тормозной прикреплён к стойке, поэтому его надо освободить с крепления, чтобы он не мешал, когда мы будем вынимать стойку. Вот теперь нам пригодится WD-40, надо обработать все болты и гайки, которые придётся откручивать. Главное надо побрызгать на нижние гайки и болты амортизатора, крепящие узел к поворотному кулаку.

Снимаем гайку рулевого наконечника и сильными ударами бьём по ушку, в которое вставлен шаровой палец наконечника, при этом вставив монтировку между рулевым наконечником и его креплением на стойке. Если есть специальный съёмник, можно выпрессовать палец с помощью него. Откручиваем две самоконтрящие гайки крепления амортизатора к поворотному рычагу. Для этого используем ключи на 17 и 19. Лучше использовать аналогичные головки и вороток.

Способы замены

Мы расскажем вам о двух основных способах замены сайлентблоков на задней балке «десятки» , которые с легкостью можно применить в гаражных условиях.

Какой именно метод выбрать — решайте сами. Но ознакомьтесь перед этим с ними более подробно.

Первый способ

Особой сложности метод не имеет, если четко следовать инструкции. Для начала отметим, что сайлентблок находится снизу автомобиля. Следовательно, вам потребуется домкрат или смотровая яма.

Дефекты

1. Поднимите автомобиль при помощи домкрата или загоните его на смотровую яму. Второй вариант удобнее, поскольку так обзор днища окажется лучше. Да и работать стоя куда удобнее, нежели лежа под машиной.
2. Снимать полностью заднюю балку не обязательно. При ее демонтаже потребуется снимать дополнительно тормозные шланги, что требует много времени.
3. Лучше отсоедините колдун, чтобы не повредить его в процессе ремонта. Но снимайте аккуратно.
4. Теперь демонтируйте гайку ключом на 19 миллиметров. Усилие придется прикладывать серьезное, потому некоторые автовладельцы зовут на помощь товарищей. Если помощников нет, обработайте предварительно резьбу всемогущим средством WD40 или простой водой. Это даст креплению окислиться. Затем очистите его металлической щеткой, что позволит легче снять элемент.
5. Ломом немного опустите балку вниз, но полностью снимать ее не стоит.
6. На балке имеется резинка, которую следует отрезать, иначе она будет мешать в процессе работы. Только учтите, если резинка старая, ее смело удаляйте. Хорошее изделие лучше демонтировать, просверлив небольшое отверстие.
7. Теперь сайлентблок снимается.
8. Новая деталь обильно смазывается, и вдавливается на свое законное место. Только не используйте для смазки солидол, поскольку это вещество разъедает деталь. Лучшим вариантом смазки служит обычное мыло или любое подручное моющее средство.
9. Верните на место колдун и закрутите балку.

Второй способ

Второй вариант замены сайлентблока еще проще. Но он также имеет свои хитрости.

Простой способ

1. Поднимите машину на домкрате или загоните на смотровую яму.
2. Все тем же ключом на 19 миллиметров демонтируйте гайки крепления на задней балки. Это позволить отсоединить балку от кронштейна.
3. Извлеките выкрученный болт, отведите немного вниз проушину задней балки.
4. Для облегчения работы вставьте между балкой и кузовов брус из дерева, по размерам примерно равный обычному строительному кирпичу.
5. Извлеките сайлентблок, нанеся по нему удары молотком.
6. Смажьте новый блок чем-то скользким, что позволит элементу лучше выполнять свою работу.
7. Запрессуйте сайлентблок на его место.
8. Уберите вставленный брус и верните балке ее изначальное положение, закрепив ее крепежными элементами.

На этом процедуру замены сайлентблока задней балки вашей отечественной «десятки» производства компании АвтоВАЗ можно считать завершенной.

Оба способа позволяют самостоятельно, без лишних проблем решить вопрос вышедшего из строя сайлентблока. Не забудьте на всякий случай позвать товарища в гараж, который поможет вам на наиболее затруднительных этапах.

Элементы передней стойки

На автомобиле «Лада Калина» стойки могут оснащаться коническими или бочкообразными пружинами. Всё зависит от того, какая комплектация у автомобиля. Нижний виток пружины упирается в опорную чашку, которая намертво приварена к стойке. Верхний виток упирается в чашку, которая закреплена на штоке амортизатора.

Шток закрепляется на верхнем опорном подшипнике, который, в свою очередь, прикручен к кузову при помощи трёх шпилек. Благодаря подшипнику, шток амортизатора проворачивается внутри опоры. Это позволяет осуществить поворот колес автомобиля. На штоке амортизатора обязательно установлен пыльник, который защищает внутреннюю поверхность элемента от загрязнения.

Характеристики конструкции

Важная техническая характеристика передней подвески Калины — наличие элементов амортизатора в стойке. В конструкции автомобиля нижний рычаг и поворотный кулак в паре скреплены одновременно с поперечиной, относящейся к передней подвеске, что осуществляется при наличии шаровой опоры. Аналогично за счет сайлентблоков происходит стыковка тормозных колодок с подвеской.

Для регулировки угла оси поворота в подвеске используются шайбы, которые располагаются в соединении, образуемом рычагом и растяжкой. Фиксировать подшипник радиально-упорный можно к колесному приводу с помощью гайки. Делая ремонт передней подвески Калины, обязательно необходимо учитывать, в какой степени возможен процесс регулировки узлов и деталей конструкции.

Для ступиц Лады Калины характерно наличие гаек крепления, которые являются взаимозаменяемыми. Они могут иметь только правую резьбу. Наличие штанги, являющейся стабилизатором, обеспечивает устойчивость поперечной, отвечая за нее. Ее колено, имеющее резиновые шарниры, должно закрепляться к подвеске при использовании сайлентблоков со стойками. Закрепление торсионной частью к кузову обеспечивается при наличии кронштейнов.

Необходимо принять во внимание, что для конструкции подвески от водителя иногда требуется проведение определенных мероприятий, которые направлены на процесс усиления элементов опор стоек (стаканов). Это позволяет увеличить пробег, не опасаясь, что будет возникать постукивание подвески

Схема улучшенной подвески

Калина оснащена подвеской ССАЗ. Вместе с тем установка на авто моделей сс20 или KAYABA связано с их наилучшими характеристиками, при этом первой гарантируется неслышная работа, которая сочетается с высокой надежностью.

Инструкция по установке новых пружин, стоек, опорных подшипников и самих опор

На новую стойку одеваем первым делом отбойник вместе с пыльником:

Затем стягиваем новые пружины до необходимого момента и одеваем на стойку

Важно, чтобы крайний нижний виток попал ровно в углубление на стойке, так сказать, в свое родное место:. Когда пружина достаточно сжата, приступаем к опорам и подшипникам

Берем новую опору, переворачиваем ее и вставляем опорный подшипник. Обычно на подшипнике наносится метка «ВЕРХ», означающая, что этой стороной нужно вставлять его в опору:

Когда пружина достаточно сжата, приступаем к опорам и подшипникам. Берем новую опору, переворачиваем ее и вставляем опорный подшипник. Обычно на подшипнике наносится метка «ВЕРХ», означающая, что этой стороной нужно вставлять его в опору:

Сверху опорного подшипника одеваем чашку, как показано на картинке:

И поверх этого блина ставим резинку:

Теперь всю эту конструкцию аккуратно одеваем на шток стойки и закручиваем гайку, удерживая шток от проворачивания

Важно, чтобы верхний виток при окончательной установке лег ровно по кругу резинки, чтобы не было никаких перекосов. В итоге, весь модуль передней подвески SS20 выглядит следующим образом:

Затем снимаем стяжк, также проконтролировав равномерность посадки пружины снизу и сверху, и можно приступать к замене. Если вы ставите проставки, то на них, как и на опорах есть стрелка, которая должна быть направлена веред по ходу движения автомобиля. Надеваем ее на шпильки опоры и производим установку модуля на автомобиль:

Также вставляем стойку обратно к верху стакана и сразу наживляем гайки. Ну а дальше придется немного попотеть, чтобы попасть попасть поворотным кулаком в место крепления стойки. Для этого я надавливал ногой на тормозной диск с большим усилием, направляя его вниз, а рукой пытался совместить все это дело. Не сразу все получилось, но после 10 минут стараний все получилось и стойка была установлена на автомобиль.

Со второй стороной производим те же самые операции и с ней все получается уже гораздо быстрее, так как руки уже набиты!

Пока ни слова о впечатлениях от новой подвески, об этом я напишу завтра более детальную статью.

Как проверить переднюю подвеску

Проверку передней подвески следует проводить в моторном отсеке и снизу автомобиля, установленного на смотровой канаве или опорах (с вывешенными передними колесами).

Проверять состояние защитных чехлов шаровых опор подвески (на них не должно быть механических повреждений) следует при каждом техническом обслуживании и ремонте автомобиля.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески и состояние верхних опор амортизаторных стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

• признаки старения резины;
• механические повреждения.

Особое внимание обратите на механические повреждения (деформации, трещины, следы задевания о дорожные препятствия и др.) элементов подвески, особенно рычагов. Порядок действий:

Порядок действий:

1. Проверьте затяжку гайки крепления штока амортизаторной стойки.

2. Проверьте затяжку гаек крепления верхней опоры стойки к кузову. Аналогично проверьте крепления штока и верхней опоры второй стойки.

3. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры.

4. Проверьте шаровые опоры на наличие люфтов. Для этого измерьте расстояние Н (см. рис. 7.1) между поперечным рычагом 17 и тормозным диском 21. Вставьте монтажную лопатку А (см. фото) между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если при покачивании подвески это расстояние изменяется более чем на 0,8 мм, замените шаровую опору.

5. При исправных шаровых опорах, покачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипников ступиц. Максимально допустимый осевой зазор не более 0,015 мм. Если зазор больше установленного значения, замените подшипники.

Совет: При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

6. Проверьте на отсутствие люфта резинометаллические шарниры в местах крепления поперечного рычага к кронштейну кузова.

7. Для этого вставьте монтажную лопатку или большую отвертку в зазор между рычагом и кронштейном и попытайтесь покачать рычаг. При наличии значительного люфта рекомендуется заменить рычаг в сборе с шарнирами.

8. Проверьте на наличие люфтов резинометаллические шарниры крепления стоек стабилизатора. Для этого вставьте монтажную лопатку между поперечным рычагом и штангой стабилизатора и покачайте штангу. При необходимости замените стойки стабилизатора.

9. Проверьте надежность затяжки гаек крепления растяжки к рычагу…

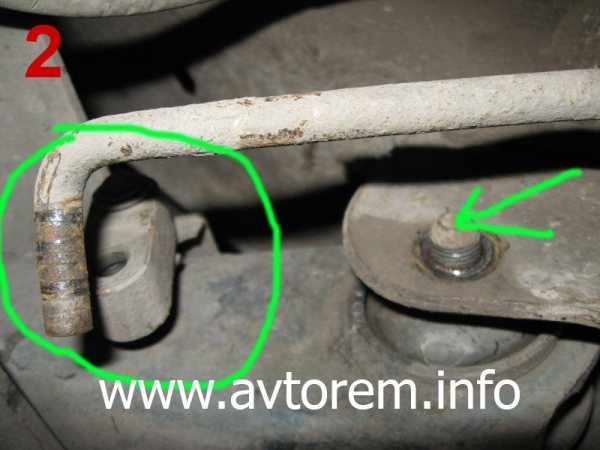

10. …и к кронштейну растяжки.

11. Проверьте надежность затяжки гайки крепления стойки стабилизатора к рычагу передней подвески. Стойки, шарниры которых имеют ощутимый люфт, замените.

12. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к кузову.

Выбор амортизаторов для Калины

Спортивная пара амортизаторов

Сегодня на автомобиль Лада Калина ставится три типа стоек.

1. Стойки СААЗ — вариант, предложенный заводом. Плюсом является недорогая цена, простая установка. Но минусов больше: плохая управляемость и слабая динамика авто на сложной дороге.
2. Стойки «Каяба» — деталь, произведенная по японской технологии. Она отличается лучшим качеством, долговечностью. Поставив «Каябу», вы сразу же увидите положительный результат: машина станет двигаться тише и мягче. Но есть одна загвоздка: сегодня эти стойки производят по лицензии и китайские фирмы, но их качество разительно отличатся от японских. Не попасть впросак трудно.
3. Стойки «Асоми» — изготавливаются отечественной компанией, предлагается как для автомобилей Газ, так и для вазовских моделей, в том числе ставятся на Калину. Все здесь хорошо, но нужно учесть, что гарантия сроком на год дается только если автовладелец будет ремонтировать автомобиль на указанных в договоре станциях техобслуживания.

Можно купить стойки SS20. Деталь отлично держит дорогу, исключает возникновение шума, стуков и ударов. Движение становится комфортным, безопасным, легким.

Лада Калина – опорный подшипник передней стойки: выбор, цена, характеристики

Если вы всё-таки меняете опорный подшипник в отдельности, устанавливая его в старую опору, то покупать, следует проверенных производителей, сводная таблица которых и фотографии представлены ниже. Каталожный номер (артикул) – 1118-2902840.

Таблица рекомендуемых производителей

№ п/п	Производитель	Артикул производителя	Цена 2016 год, руб	Комплектация
Особенности	Стопорные кольца	Защитный колпак
1	VBF Россия Аналог	1118-2902840-01	700	– Обойма из закаленной стали; – Изготовлен по ГОСТу; – Повышенный срок службы; – Качественная смазка.	–	–
2	НПП «Система Технологий» Россия Аналог	SS10113/11180-2902840-00	900	– Бесшумность; – Гашение вибрации; – Работа при низких температурах; – Защита от грязи и пыли.	–	–
3	АвтоВаз Россия Оригинал	1118-2902840	750	– Оригинальное изделие; – Гарантия 1 год; – Долговечность.	–	–

Таблица размеров подшипника 8112Н и технических характеристик

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр тугого кольца, d	mm	60
Внешний диаметр тугого кольца, d1	mm	85
Внутренний диаметр свободного кольца, D1	mm	62
Внешний диаметр свободного кольца, D	mm	80
Монтажная высота	mm	17
Грузоподъемность динамическая	kH	41,5
Грузоподъемность статическая	kH	95,0
Номинальные обороты	об/мин	3600
Осевой зазор	mm	–
Тип стали	–	ШХ-15
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	–
Момент затяжки	kN*M	220
Шероховатость колец	Ra	0.32
Количество шариков	шт.	24
Диаметр шарика	mm	8,731
Радиус монтажной фаски, r	mm	1,5
Вес	г.	295

Подведем итоги

Передняя подвеска в LADA Kalina достаточно проста и надежна. Ее конструкция «отработана» на предшествующем поколении модели. Производитель в данном вопросе пошел навстречу покупателям и сделал ходовую часть российского автомобиля пригодной, чтобы провести ремонт.

Также, как мы убедились, возможен вариант тюнинга подвески, главное знать устройство передней подвески, пригодится это и если необходима замена сайлентблоков. Такое решение популярно среди владельцев, ведь оно позволяет улучшить и сбалансировать характеристики ходовой, что в свою очередь дарит комфорт во время вождения.
