Лада приора устройство тормозов, передней и задней подвески

Шум или стук

Стук в передней подвеске («Приора»-универсал тоже страдает этим), а также характерный шум – это один из признаков неисправности. С этим неоднократно сталкивались все владельцы отечественных автомобилей данного семейства. Специалисты по обслуживанию ходовой части утверждают, что в этом случае возможны неисправности стоек. Также в процессе эксплуатации расслабляются болты, на которых крепится штанга стабилизатора к кузову автомобиля.

Еще шум может быть связан с износом самой штанги либо подушек. В случае со стойками для избавления от противного стука необходимо только заменить изношенные амортизаторы. Если расслабился крепеж, его следует подтянуть. В случае выхода из строя подушек их следует заменить. Это недорого. Сейчас в продаже есть любые запчасти на «Приору».

Также стук может вызывать расслабившееся крепление, на котором к кузову устанавливается верхняя опора. Специалисты рекомендуют подтянуть гайки опоры. Еще одна причина шумов – изношенный резиновый элемент в опоре стойки. Нужно приобрести новую деталь и установить ее. Тогда характерный шум пропадет.

В случае износа сайлентблоков на рычагах, растяжках или стойках подвеска тоже будет стучать. Эти детали необходимо заменить. Среди других неисправностей – изношенные шаровые опоры, поломки пружин или их деформация, износ буфера сжатия, разбалансированные колеса.

Ходовая SS20

Эти запчасти для отечественных и зарубежных автомобилей производятся под брендом “Система Технологий”. Данные стойки стали такими популярными за счет своего высокого качества. Для «Приоры» производитель предлагает 4 варианта изделий, которые различаются по жесткости. Какие стойки лучше? Их необходимо подбирать по стилю езды. Самые мягкие – стойки серии «Стандарт». Также предлагаются и задние амортизаторы из этой же серии.

Для увеличения грузоподъемности предлагается усиленный вариант. Далее – стойки «Комфорт». По отзывам многих автовладельцев, это самый лучший вариант. Они жестче, чем «Стандарт», но подвеска работает одинаково хорошо на плохих и хороших дорогах.

Комплект «Шоссе» подойдет для тех, кто любит жесткость работы подвески и высокую скорость. С этими стойками можно ездить и по плохим дорогам, но будет некомфортно. «Спорт» — это самый жесткий вариант от этого производителя для автомобилей «Приора». Передняя подвеска такого плана для города мало пригодна, а вот для спортивных соревнований – в самый раз.

Советы и рекомендации автомобилистам

1. Замена опорного подшипника Приоры без снятия стойки – не рекомендуется, в этом случае установка нового изделия произойдет не корректно, что повлияет на срок службы.2. Чтобы предотвратить попадание грязи и влаги на новые изделия, придумайте дополнительную защиту «опорников» под капотом.3. Если найдете в торговых точках изделия в закрытом стальном корпусе в ценовом диапазоне от 600 рублей – это надежный вариант, смело приобретайте и ставьте.4. Не приобретайте открытые изделия, где видны шарики.

Необходимость заменить передние стойки возникает после того, как во время движения автомобиля по неровностям из-под колесных арок начинают раздаваться глухие стуки чередующиеся щелчками. Что характерно на больших скоростях такого не наблюдалось,однако преодолевая лежачие полицейские, они снова появлялись.

После самостоятельной диагностики своей Лада Приора, найти причину стуков не всегда удается, подвеска в норме, а шум все равно есть. Немного покопавшись в сети я наткнулся на несколько похожих тем, в которых люди обсуждали мою проблему, именно там я и узнал, что всему виной передние стойки и, что теперь мне предстоит серьезная работенка под названием: замена передних стоек своими руками. После того как я съездил на СТО мой вердикт подтвердился, можно было прямо там все исправить, но я решил сделать все самостоятельно. Более детально про стук в передней подвеске написано здесь.

После нескольких часов поисков я нашел передние стойки, которые подходили мне по всем параметрам, это были стойки Асоми модель «Комфорт CLASSIC А170.2905.002/003-05».

Выбирал передние стойки с расчетом, чтобы были помягче и, как говорится, цена была адекватной, комфорт во время езды — пожалуй самое главное в автомобиле. Родные жесткие СААЗ никуда не годятся, поэтому повторять ошибку завода производителя я не стал.

Купленные мной передние стойки — гидравлические, разборные, что очень удобно, в случае необходимости можно просто поехать купить картриджи и заменить самостоятельно, чего никогда не сделаешь с родными СААЗовским.

Замена передних стоек не самая сложная процедура из всех которые мне доводилось производить, однако усложнена тем, что требует наличия спец-инструмента в виде специальных стяжек для пружин и специального съемника для рулевых наконечников.

Кроме того, для работы вам потребуется следующий набор ключей:

1. Торцевые на «13», «17», «19» а также накидные на «17», «19», «22»;
2. Шестигранник на «6»;
3. Съемник рулевых наконечников;
4. Плоскогубцы;
5. И, конечно, молоток.

Перед началом замены стоек своими руками рекомендую обработать все соединения, гайки и крепления, которые подлежат разборке — жидкостью WD40, это можно сделать накануне или с вечера.

Выбор деталей и необходимый инструмент

Прежде чем начать непосредственно замену сайлентблоков, важно правильно к ней подготовиться. Конкретно по выбору новых деталей рекомендаций немного

Рынок автозапчастей просто заполнен сайлентблоками от разных производителей, в основном, все они достаточно хороши. Единственно, что можно сделать для более удачного выбора новых деталей, так это посоветоваться с автомеханиками в вашей местности. Главное, чтобы новые виброизоляторы полностью подходили.

Для ремонтных работ вам понадобится наличие следующих вещей:

Набор новых сайлентблоков

Замена сайлентблоков подвески своими руками

Сайлентблоки подвески на ВАЗ-2112 располагаются в рычагах, как задней балки, так и передней. Заменять их желательно комплексно. Процесс замены примерно схож и на задней, и на передней части подвески. Ниже представлены инструкции для обоих случаев.

Передние рычаги

Замена сайлентблоков передних рычагов на ВАЗ-2112 представляет собой следующий процесс:

1. Первоочерёдно, машину необходимо поставить над смотровой ямой или воспользоваться подъёмником. Затем снять защиту моторного отсека, представленную кожухом.

Снимаем защиту двигателя

Отворачиваем гайку болта крепления стойки стабилизатора

Отворачиваем гайку на растяжке

Отворачиваем гайку болта крепления рычага к кузову

Длинный болт, пара шайб и гайка — всё это продаётся в строительных магазинах и может быть использовано для изготовления съёмника

«Пшикаем», лучше ещё нагреть. Далее нашим съёмником выпрессовываем сайлентблок

Очищаем гнездо от ржавчины и грязи, смазываем

Запрессовываем новые сайлентблоки в посадочный паз

Новый сайлентблок установлен

Видео

1. Опять же, машину необходимо загнать на смотровую яму или поднять на подъёмнике.
2. Затем, взяв ключ на 19, нужно отсоединить заднюю балку от кронштейна, путём откручивания гаек её крепления.

Меняем заднюю балку, как ее снять

1. Замену задней балки на Приоре начинают с поднятия машины при помощи подъемника, или можно поднять заднюю часть, поставив под рычаг домкрат. Для работы приготовьте выпрессовыватель, ключи на 15, 19, 10 – последний пригодится для того, чтобы отворачивать гайки тормозных трубок.
2. Снимите колесо.
3. Уберите амортизаторы задней подвески.
4. Разъедините крепления тросов стояночного тормоза с уравнителем, снимите их.
5. Достаньте оболочки тросов из кронштейна, крепящегося к кузову. Достаньте сами тросы и Вы увидите болт, крепящий балку.
6. От кронштейна на рычаге отсоедините крепеж упругого рычага привода регулятора давления.
7. По одному снимайте тормозные шланги, тут-же закрывая отверстия.
8. Снимите гайки крепежей рычага к кронштейнам. Перед тем, как снять рычаг, выбейте болты.
9. Принимая рычаг вместе с напарником, положите ее в сухое место. Кронштейны, несмотря на рекомендации завода, рекомендуется все же оставить на кузове. После длительной эксплуатации шпильки кронштейнов закислились, могут сломаться, поэтому лучше держать их на месте.
10. Поставьте новую деталь вместо старой, соберите подвеску в обратном порядке.
11. Если требуется заменить сайлентблоки задней балки Приоры, выпрессовывателем достаньте старые детали, отметив глубину их установки, и поставьте на их место новые.
12. Для автомобиля, непосредственно с завода ставится торсион. Но для лучшей устойчивости задней подвески можно дополнительно поставить стабилизатор – это увеличивает жесткость кузова на кручение, создает более «плотное» давление, оказываемое по отношению к деталям автомобиля, не позволяя им излишне расшатываться при движении.

Сборка нового амортизатора

1. Установите шток стойки в верхнее положение.

2. Оденьте пыльник и буфер сжатия новую переднюю стойку.

3. Установите пружину, чашку пружины и демпфер

Обратите внимание на нижний хвостовик, он должен стать на свое место

4. Установите малую шайбу из нового комплекта Асоми, большую шайбу и опору с установленным подшипником.

5. Наживите крепежную гайку штока.

6. Гайка затягивается при помощи шестигранника на «6,удерживайте им шток. Финальную дотяжку лучше делать уже после того, как установите передние стойки на место.

7. Снимите стяжки пружин.

8. Опору поверните таким образом, чтобы указатель, который на ней находится, смотрел вперед и чуть-чуть вовнутрь кузова автомобиля.

9. После этого установите стойку в сборе на место ее дальнейшей службы.

10. Закрутите болты опоры сверху, после чего оденьте стойку на рулевой кулак, эксцентриковый болт с шайбой установите в верхнее отверстие, а вниз простой болт и произведите затяжку.

11. Палец рулевого наконечника установите в тягу на стойке и закрутите гайку.

12. После этого зашплинтуйте палец, раздвинув усики.

13. Заправьте тормозные шланги в кронштейн-держатель на стойке.

Готово, теперь можно сказать, что передняя стойка заменена. Установите колесо и опустите домкрат. Когда машина будет стоять на колесах пройдитесь по всем креплениям и произведите подтяжку. Не лишним будет покачать кузов со стороны на которой менялась стойка для дополнительной прокачки.

Теперь осталось повторить все то же самое с левой стороны. Второй раз дело пойдет «веселее», поскольку вы уже будете знать, что за чем и к чему.

После того как замена передних стоек, обязательно сделайте развал-схождение, по дороге на СТО не спешите — колеса не отрегулированы и авто будет немного «водить» по дороге, поэтому будьте бдительны и аккуратны.

Результат проделанной работы:

После нескольких недель эксплуатации новых стоек могу отметить следующее:

1. Исчезли стуки;
2. Подвеска стала более упругой;
3. Исчезла расхлябанность и раскачивание;
4. Авто стало лучше входить в повороты, уменьшился крен;
5. По бездорожью стало более комфортно ездить;
6. Руль после поворота стал заметно быстрее возвращаться — результат увеличившегося кастора;
7. Улучшилась управляемость на больших скоростях;
8. Лежачие полицейские преодолеваются менее болезненно.

Короче говоря, я очень доволен, впечатления только позитивные, знал бы, что будет такой результат поменял бы передние стойки еще до того, как они вышли из строя, сразу после покупки. 🙂

Комплект деталей для монтажа пневматической подвески Лада Приора

Принципы работы пневмоподвески основаны на применении в системе сжатого воздуха, который за счет сжатия способен регулировать клиренс транспортного средства. Установка пневмоподвески на Приору позволяет сделать управление автотранспортным средством более комфортным на любом типе дорожного покрытия.

Независимая подвеска на Приору устанавливается на автомобиль своими руками, и процесс монтажа является несложным. Поэтому установку пневмоподвески на Приору может осуществить каждый автолюбитель, если следовать определенным советам и рекомендациям специалистов.

Чтобы собственными силами осуществить монтаж подвески Приоры, нужно знать некоторые тонкости этой операции. Помимо этого, для проведения работ по переоснащению подвески Приоры потребуется приобрести в автомагазине комплект деталей. Для проведения монтажных работ по переоснащению подвески потребуются следующие детали.

Деталь	Описание
пневмоподушка	Пневмоподушка представляет собой самую дорогостоящую деталь среди всех комплектующих, из которых состоит пневматическая независимая подвеска на Приору. Этот элемент подвески устанавливается на автомобиль вместо штатных элементов подвески. В процессе нагнетания сжатого воздуха в подушку происходит изменение клиренса Лада Приора. При снижении давления в пневмоподушке происходит уменьшение клиренса автотранспортного средства. Регулировка дорожного просвета — основная функция пневмоподушки подвески Приоры.
компрессор	Компрессор является одним из основных компонентов пневматической системы, обеспечивающим выполнение всех функций, которые выполняет подвеска на Приору. Компрессор, который монтируется на автотранспортном средстве, необходим для осуществления нагнетания воздуха в пневмоподушке.
крепежные детали и брекеты	Монтируется независимая подвеска на Приору при помощи применения специальных крепежных элементов и брекетов. Используя эти элементы, осуществляют крепление пневмоподвески Лада Приора к кузову автомобиля. Эти детали при наличии некоторых навыков работы с металлом можно изготовить самостоятельно, но лучше всего эти крепежные комплектующие для подвески Приоры заказать и изготовить у специалиста. В таком случае будет гарантия качественного изготовления комплектующих.
пневмоклапаны	Независимая подвеска на Приору комплектуется двумя пневмоклапанами, которые предназначаются для пропускания пневмопотока. Один из них предназначается для осуществления нагнетания в пневмоподушку, а второй пневмоклапан — для осуществления выпуска воздуха.
манометр	Для установки в систему подвески на Приору можно использовать тот манометр, который используется в пневмосистемах, работающих при давлении определенного диапазона.
пусковая кнопка	Пусковая кнопка предназначена для регулировки состояния пневмоподвески непосредственно из салона Лада Приора.
магистраль подачи воздуха	оздушная магистраль, которую имеет независимая подвеска на Приору, состоит из системы трубок, соединяющих между собой все пневмоподушки, составляющие основу подвески Приоры.
датчик давления воздуха	Датчик давления — сенсор, располагающийся в удобном месте пневмомагистрали, используется для контроля за состоянием подвески непосредственно из салона.
реле запуска

Снятие и установка амортизатора и пружины Лада Приора Lada Priora

задняя подвеска, дефектовка, ремонт и эксплуатация

Так расположены на автомобиле элементы задней подвески лада приора (показана левая сторона, правая выглядит аналогично): 1 – амортизатор задней подвески; 2 – балка задней подвески; 3 – резинометаллический шарнир.

Вам потребуются: ключи «на 6», «на 19», накидной ключ «на 17», головка «на 19».

1. Поднимите крышку багажника…

2. …и отверните гайку верхнего крепления амортизатора накидным ключом «на 22», удерживая шток амортизатора рожковым ключом «на 6».

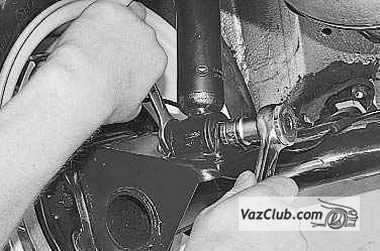

3. Приподнимите заднюю часть автомобиля лада приора, отверните гайку нижнего крепления амортизатора и выньте болт.

4. Выведите нижний конец амортизатора ваз 2170 из кронштейна и снимите амортизатор с пружиной.

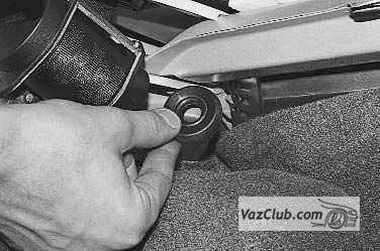

5. Изнутри багажника выньте опорную шайбу.

6. Выньте верхнюю подушку из отверстия в опоре.

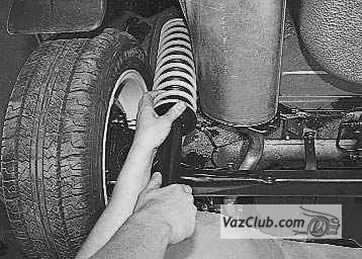

7. Снимите с амортизатора ваз 2171 пружину.

8. Снимите со штока амортизатора ваз 2171 втулку и нижнюю подушку…

9. …кожух…

10. …и буфер хода сжатия.

11. Осмотрите детали амортизатора лада приора задней подвески и при необходимости замените…

12. …дефектную резинометаллическую втулку нижнего крепления амортизатора ваз 2170…

13. …порванные или потерявшие упругость подушки…

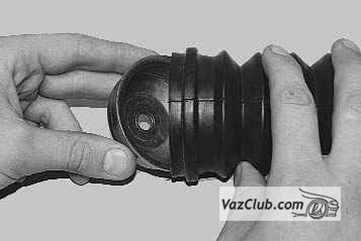

14. …порванный кожух. При замене кожуха снимите с него крышку…

15. …разрушенный или поврежденный буфер хода сжатия…

16. …порванную или потерявшую упругость изоляционную прокладку пружины ваз 2172…

17. …пружину, если на ней обнаружены трещины или деформация витков. Проверьте осадку пружины, для чего три раза прожмите ее до соприкосновения витков. Затем приложите к пружине нагрузку 3187 Н (325 кгс). Длина пружины Н под указанной нагрузкой должна быть не менее 233 мм (223 мм — для автомобилей лада приора, поставляемых на экспорт). Если длина пружины с белой (желтой — для автомобилей, поставляемых на экспорт) маркировкой (класс А) менее 240 мм (230 мм — для автомобилей, поставляемых на экспорт), замените ее на пружину с черной маркировкой (зеленой — для автомобилей, поставляемых на экспорт) (класс В). Сжатие пружины проводите по оси пружины, а опорные поверхности должны соответствовать поверхностям опорных чашек амортизаторов и кузова ваз 2172. Рекомендуется заменять обе пружины задней подвески, причем пружины должны быть одной группы.

18. Соберите стойку в порядке, обратном разборке. При установке крышки на кожух заправьте его кромку на фланец крышки.

19. Установите изоляционную прокладку на пружину сначала так, чтобы конец пружины упирался в выступ прокладки. При этом прикрепите прокладку к пружине изоляционной лентой, чтобы она не соскакивала при установке пружины.

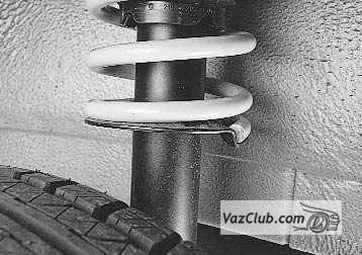

20. Установите пружину на амортизатор lada priora так, чтобы ее конец упирался в выступ нижней чашки.

21. Установите амортизатор в порядке, обратном снятию. При этом нижний конец пружины должен быть обращен в сторону колеса как на левом, так и на правом амортизаторе priora.

22. Гайки верхнего и нижнего креплений амортизатора окончательно затягивайте на автомобиле лада приора, стоящем на земле. Опустив автомобиль на землю, несколько раз сильно качните его. Затяните гайку нижнего крепления амортизатора к балке моментом 68–84 Н·м (6,8–8,4 кгс·м), гайку верхнего крепления амортизатора приора моментом 51–63 Н·м (5,1–6,3 кгс·м). Через 100 км пробега еще раз затяните эти резьбовые соединения требуемыми моментами.

Задняя подвеска Лада Приора

• — Конструкция задней подвески
• — Неисправности подвески автомобиля
• — Замена амортизатора и пружины
• — Замена заднего подшипника ступицы
• — Снятие и установка задней балки

Узлы и устройство ходовой части Лада Приора

Ремонт ходовой части автомобиля ваз 2170 приора, инструкции по замене деталей в передней и задней подвеске ваз 2172 приора. Проверка ходовой ваз 2171 приора.

Устранение проблем

Если дело в физическом воздействии или износе, то запчасти полностью меняются. Причем так, что замену придется осуществить всего узла или механизма. В случае расслабления крепежей, их подтягивают. Такой ремонт осуществляется даже в условиях гаража.

Не редко, приходится сталкиваться с подтеканием амортизаторов. У них изнашиваются сальники и появляются задиры. Решением данной проблемы станет только полная замена детали.

Если присутствует плохая сопротивляемость в момент отдачи на стойке, то причиной этого может стать отсутствие достаточного количества жидкости в амортизаторе. Однако, ремонт амортизаторов вообще лучше не осуществлять, ведь, новые запчасти стоят относительно недорого, и лучше их заменить.

Что потребуется для проведения замены

Для того чтобы самостоятельно заменить опорный подшипник стойки «Приоры», вам нужно иметь под рукой минимальный набор инструментов. Придется полностью демонтировать амортизационную стойку, а это дело непростое. Но старайтесь намечать положение всех элементов относительно друг друга – это позволит не проводить корректировку углов развала в дальнейшем. Вам нужно наличие такого инструмента:

1. Набора ключей и торцовых головок.
2. Отверток.
3. Маркера.
4. Съемника для рулевых наконечников.
5. Съемника для пружин.

Имея все эти инструменты, можно приступать к ремонту. Также желательно иметь под рукой прочную стальную проволоку. Придерживаясь всех рекомендаций, вы проведете ремонт за час, максимум потратите два. Это относительно немного.

Цена опорного подшипника на «Приору» составляет не более 700 рублей (если приобретать отечественные изделия). Ремонт на СТО обойдется по стоимости как запчасти, иногда дороже. Сложностей в работе нет никаких, тогда смысла переплачивать просто нет.

Передняя подвеска автомобиля Лада Приора

Передняя подвеска независимая, типа Мак-Ферсон с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая амортизаторная стойка, которая позволяет передним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.

• 1 — поворотный кулак;
• 2 — эксцентриковый болт;
• 3 — амортизаторная стойка;
• 5 — штанга стабилизатора;
• 6 — кронштейн крепления подушки штанги стабилизатора;
• 7 — стойка штанги стабилизатора;
• 8 — поперечина передней подвески;
• 9 — шаровая опора;

Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса.

На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником.

1. Детали амортизаторной стойки:
2. 1 — телескопическая стойка;
3. 4 — ограничитель хода отбоя верхней опоры;
4. 5 — верхняя опора;
5. 7 — верхняя чашка пружины;
6. 8 — прокладка пружины;
7. 9 — ограничитель хода сжатия верхней опоры;
8. 10 — буфер хода сжатия;
9. 11 — защитный чехол.

• Элементы передней подвески:
• 1 — шаровая опора;
• 3 — гайка подшипника ступицы;
• 4 — защитный колпак;
• 5 — подшипник ступицы;
• 6 — поворотный кулак;
• 8 — диск тормозного механизма переднего колеса;
• 9 — щит тормозного механизма;
• 10 — эксцентриковый (регулировочный) болт;
• 11 — поворотный рычаг;
• 12 — пружина передней подвески;
• 13 — шток амортизатора;
• 14 — верхняя чашка пружины;
• 15 — верхняя опора амортизаторной стойки;
• 16 — гайка штока амортизатора;
• 17 — подшипник верхней опоры амортизаторной стойки;
• 18 — прокладка пружины;
• 19 — буфер хода сжатия передней подвески;
• 20 — защитный кожух;
• 21 — корпус стойки;
• 22 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости;
• 23 — растяжка передней подвески;
• 24 — вал привода переднего колеса;
• 25 — штанга стабилизатора поперечной устойчивости;
• 26 — стойка стабилизатора поперечной устойчивости;
• 27 — рычаг передней подвески

Под весом передней части автомобиля подшипник находится в сжатом положении, что позволило устранить все зазоры и стуки. Площадь контакта шариков с дорожками качения значительно увеличилась, а следовательно, увеличилась и долговечность подшипника.

При повороте колес вращается корпус стойки вместе с пружиной, но при этом в новой конструкции шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше.

В корпусе стойки установлен телескопический гидравлический амортизатор.

Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя болтами (отверстия в поворотном кулаке несквозные).

Опора закрыта резинометаллическим чехлом.

Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлентбло ки с рычагами и кронштейнами, приваренными к поперечине передней подвески. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса. Поперечина передней подвески крепится к кузову шестью болтами.

В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса.

Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки.

Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб над трубой дополнительного глушителя системы выпуска отработавших газов.

Оба конца штанги стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески.

Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

1. Проверку и регулировку углов установки колес следует производить в соответствии с регламентом технического обслуживания, а также после ремонта кузова или подвески.
2. У автомобиля в снаряженном состоянии углы установки колес должны находиться в следующих пределах:
3. – угол продольного наклона оси поворота 0°42’±30′;

Устройство штатной подвески машины Лада Приора

Крепление опоры осуществляется при помощи 3 гаек к стойке. За счет наличия высокой степени эластичности опора способна обеспечивать качание стойки при рабочем ходе автоподвески и гашение вибраций. Подшипник, встроенный в опору, позволяет осуществлять повороты стойки одновременно с колесами.

При помощи последних осуществляется регулировка угла наклона оси поворота. В поворотном кулачке предусмотрена установка подшипника закрытого типа. На внутренних кольцах подшипника монтируется ступица для крепления колеса. Подшипник затягивается гайкой на хвостовике, располагающемся на корпусе привода колес Лада Приора, и не подлежит регулировке. Все гайки ступиц взаимозаменяемые и имеют правостороннюю резьбу.

Топливная система

Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса, Форсунка топливная, Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнвд, Компрессор, Прокладка компрессора, Карбюратор, Топливная рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр, Трос газа

Сборка узла

После демонтажа старого опорного подшипника «Приоры» на его место устанавливается новый. Далее совершаете такие действия:

Закручиваете гайку на шток.
Освобождаете пружину и окончательно затягиваете гайку.
Устанавливаете стойку в сборе на свое место и наживляете гайки на трех шпильках.
Поворотный кулак устанавливаете в амортизационную стойку так же, как он и был ранее – ориентируйтесь на метки.
Устанавливаете болты и затягиваете гайки на них

Обратите внимание, что верхний болт с регулировочной несъемной шайбой в форме эксцентрика.
Ставите на место наконечник рулевой тяги, закручиваете гайку и вставляете шплинт. Обязательно разожмите его усики, чтобы при эксплуатации он не выпал.
Производите затяжку всех резьбовых соединений.
Устанавливаете колесо и опускаете с домкрата автомобиль.

На этом ремонт окончен, аналогичным образом производятся работы на второй стойке. Ничего сложного в этом, но потребуется терпение и умение работать ключами. И если вдруг стучит опорный подшипник на «Приоре», вы знаете, что нужно делать. Желательно перед началом ремонта все резьбовые соединения обрабатывать проникающей смазкой типа WD-40 или хотя бы тормозной жидкостью.

Даже опытные автомобилисты иногда не сразу определяют причины стука со стороны передних стоек. Грохот слышен под капотом во время езды и при поворотах. Так же возникает стук в пружинах амортизаторов. Управление машиной ухудшается, появляется ощутимый люфт у руля.

Причина этих проблем, скорее в том, что опорный подшипник передней стойки Приоры неисправен. Сама деталь установлена между опорных чашек, внутри так же стоят резиновые прокладки — виброшумоизоляторы, которые так же изнашиваются. «Приорка» — неприхотливый автомобиль, но поломка «опорника» время от времени всё равно случается.

Если стучат передние опорные подшипники у Приоры (Калины, 2110, 2112, 2111), стоит заняться диагностикой и заменой.

Меняем переднюю балку

Для работы подготовьте по два ключа 17, 19, 24, смазку WD-40, выпрессовыватель шаровых опор. Снятие и установку рычага передней подвески проведите в следующем порядке:

1. Поставьте машину над смотровой ямой. Можно установить переднюю часть автомобиля на стабильные опоры.
2. Зафиксируйте автомобиль ручным тормозом.
3. Снимите колеса. Для этого, двигаясь по кругу, постепенно ослабляйте затяжку болтов, а после этого плавно потяните колесо к себе, принимая его.
4. Смазкой WD-40 покройте резьбовые соединения рычага.
5. Придерживая болт крепления стойки стабилизатора к рычагу, не допускайте его проворачивания. Плавно отверните гайку крепежа, достаньте болт.
6. Придерживая ключом растяжку от проворачивания, сверните гайку, крепящую ее к балке.
7. Снимите шайбу-прокладку.
8. Отверните болт крепления шаровой опоры, выпрессуйте палец шарового шарнира из балки.
9. Удерживая болт пружинной шайбы от проворачивания при помощи ключа, снимите гайку, которая крепит шайбу к рычагу.
10. Конец рычага плавно снимите с кронштейна кузова.
11. Снимите балку с растяжки.
12. Уберите с растяжки несколько шайб и отметьте их, чтобы при установке поставить их по тому же порядку.
13. Осмотрите деталь на предмет повреждений: по мере износа резина будет выпучиваться, трескаться, возможно, отслаиваться от металла.
14. Если необходимо выполнить замену сайлентблоков передней балки Приоры, открутите болт крепления переднего сайлентблока головкой на 18. Болты крепления заднего откручиваются головкой на 15.
15. Достаньте сайлентблок, отметив глубину его посадки. Поставьте новую деталь вместо старой в строгом соответствии с отмеченной глубиной.
16. Поставьте новый рычаг. Шайбы поставьте в отмеченном порядке, той же стороной по отношению к центру детали, которой они были установлены ранее. Учтите, что окончательную затяжку соединений производят после того, как автомобиль будет спущен на землю.

Читать дальше: Двигатель ниссан куб z10
