Схема ходовой части ваз 2109

Передняя подвеска ваз 2109 схема

Передняя подвеска ваз 2109 является независимым элементом автомобиля, что позволяет каждому колесу работать отдельно от другого. Именно этот момент является очень важным акцентом в управлении автомобиля. За счет этого ваз 2109 лучше управляется и чувствует дорогу, позволяет совершать сложные маневры и элементы экстремального вождения.

Основным элементом передней подвески ваз 2109 является амортизационная стойка телескопическая. Стойки бывают :

Масленые – являются мягкими и комфортными. Хороший выбор для плохих дорог. Но вот на трассе вас будет кидать при большой скорости.
Газовые – жесткие стойки. Хороший выбор для трасс, автострад и дорог без ям и ухабов. С такими стойками автомобиль отлично держит дорогу при больших скоростях.
Газо-масленные – что то среднее между двумя предыдущими стойками. Обычно ставят именно такие стойки , так как они не слишком жесткие и мягкие.

На стойках установлены витые пружины от жесткости, которых так же зависит ваш комфорт. Верхняя часть стойки крепится 3 болтами вместе с опорным подшипником, который позволяет стойке поворачиваться вместе с колесами автомобиля.

Амортизационная стойка.
Кронштейн тяги.
Тяга.
Рычаг фронтальный.
Шаровая опора.
Поворотный кулачок.
Стойка стабилизатора
Штанга стабилизатора

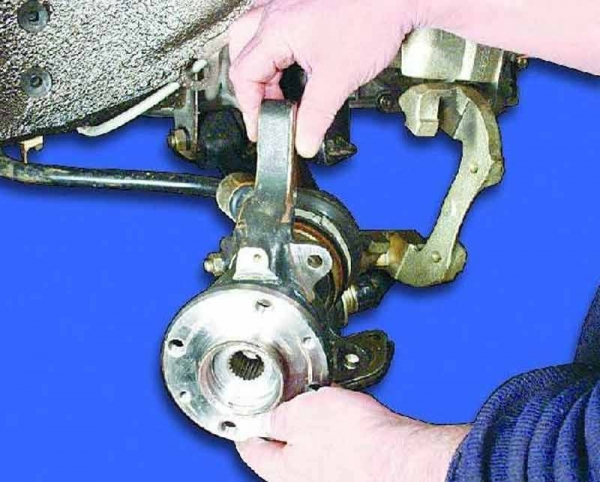

Следующий по значению механизм в передней подвеске является поворотный кулачек. Нижняя его часть соединяется с шаровой опорой, которая позволяет поворачивать наш механизм.

Верхняя часть поворотного кулачка соединяется двумя болтами с нижней частью стойки. Верхний болт позволяет регулировать развал.

Стабилизатором поперечной устойчивости является штанга, которая через сайлентблоки крепится к корпусу автомобиля с помощью кронштейна ( в народе они называются крабы ) , а с другой стороны к нижнему рычагу подвестки.

Верхняя опорка амортизационной стойки.
Верхняя чашка.
Буфер хода.
Опора буфера.
Цилиндрическая пружина.
Нижняя чашка поддержки пружины.
Шаровой рулей тяги.
Рычаг поворотный.
Амортизационная стойка.
Шайба.
Болт регулировочный.
Кронштейн стойки.
Кулачок поворотный.
Кожух защитный.
Тормозной диск.
Стопорное кольцо.
Колпачок ступичный.
Граната.
Штифт направляющий.
Ступичный подшипник.
Шаровой подшипник.
Рычаг.
Шайбы.
Стойка стабилизатора.
Штанга стабилизатора.
Сайлентблок стабилизатора.
Кронштейн штанги внутрений.
Краб. (кронштейн штанги наружний)
Растяжка рычага.
Кронштейн крепления растяжки.
Сайлентблок шарнира рычага.
Распорная втулка подвески.
Шток.
Корпус верхней опоры наружный.
Корпус верхней опоры внутрений.
Подшипник опоры верхний.
Резиновый элемент опоры верхней.
Ограничитель хода.
Колпак защитный.
Втулка шарнира растяжки.
Подушка шарнира растяжки.
Шайбы.
Шарнир стойки стабилизатора.
Задний шарнир.
Корпус шарового шарнира.
Подшипник шарового.
Шаровой палец.
Чехол защитный.

возможные неисправности передней подвески автомобилей ваз 2108, ваз 2109, ваз 21099, причины неисправностей и способы ремонта

Причина неисправности передней подвески	Способ устранения неисправности передней подвески
Шум и стук в подвеске при движении автомобиля ваз 2108, ваз 2109, ваз 21099
Ремонт ходовой части: как выпрессовать и запрессовать сайлентблоки в домашних условиях? проверенные способы, которые облегчат вашу жизнь! Неисправны стойки подвески Ослабли болты, крепящие штангу стабилизатора поперечной устойчивости к кузову. Износ резиновых подушек растяжек или штанги Ослабло крепление верхней опоры стойки подвески к кузову Осадка, разрушение резинового элемента опоры стойки Износ сайлентблоков рычагов подвески, растяжек или стоек штанги стабилизатора Износ шарового шарнира рычага подвески Осадка или поломка пружины подвески Разрушение буфера хода сжатия Большой дисбаланс колес	Замените или отремонтируйте стойки Подтяните болты, замените изношенные подушки Подтяните гайки крепления верхней опоры Замените резиновый элемент опоры стойки Замените сайлентблоки Замените шаровой шарнир Замените пружину Замените буфер Отбалансируйте колеса
Подтекание жидкости из стойки (амортизатора задней подвески)
Износ или разрушение сальника штока Забоины, задиры на штоке, повреждение хромового покрытия Усадка или повреждение уплотнительного кольца корпуса стойки (резервуара амортизатора)	Замените сальник Замените изношенный или поврежденный шток и сальник Замените кольцо
Недостаточное сопротивление стойки подвески (амортизатора задней подвески) при ходе отдачи
Негерметичность клапана отдачи или перепускного клапана Недостаточное количество жидкости вследствие утечки Задиры на цилиндре и поршневом кольце Износ или повреждение фторопластового слоя направляющей втулки Осадка пружины клапана отдачи Наличие в жидкости посторонних примесей	Замените поврежденные детали или устраните их неисправности Замените поврежденные детали и залейте жидкость Замените поврежденные детали и жидкость Замените направляющую втулку Замените пружину клапана Профильтруйте жидкость или замените жидкость
Недостаточное сопротивление стойки подвески (амортизатора задней подвески) при ходе сжатия
Негерметичность клапана сжатия Недостаточное количество жидкости из-за утечки Износ штока или повреждение фторопластового слоя направляющей втулки Наличие в жидкости посторонних примесей Износ, деформация или разрушение дисков клапанов сжатия	Замените поврежденные детали или устраните их неисправности Замените поврежденные детали и залейте жидкость Замените изношенные детали Профильтруйте жидкость или замените жидкость Замените изношенные или поврежденные диски
Частые «пробои» подвески
Осадка пружины подвески Не работает стойка (амортизатор задней подвески)	Замените пружину Замените или отремонтируйте стойку (амортизатор задней подвески)
Увеличенный зазор в шаровом шарнире
Износ трущихся поверхностей деталей шарового шарнира в результате загрязнения, вызванного негерметичностью или повреждением чехла	Замените шаровой шарнир
Увод автомобиля ваз 2108, ваз 2109, ваз 21099 от прямолинейного движения
Разное давление воздуха в шинах Нарушение углов установки колес Разрушение резинового элемента одной из опор стоек подвески Неодинаковая упругость пружин подвески Значительная разность в износе шин Повышенный дисбаланс передних колес	Установите нормальное давление Отрегулируйте углы установки колес Замените резиновый элемент опоры стойки Замените пружину, потерявшую упругость Замените изношенные шины Отбалансируйте колеса
Повышенный износ протектора шин
Слишком резкие разгоны с пробуксовкой колес Частое пользование тормозами с блокировкой колес Нарушены углы установки колес (развал-схождение) Перегрузка автомобиля	Избегайте резких разгонов автомобиля При торможении автомобиля не доводите колеса до блокировки Отрегулируйте развал-схождение колес Не превышайте допустимых нагрузок, указанных в руководстве по эксплуатации
Неравномерный износ протектора шин
Повышенная скорость в повороте Большой износ шаровых шарниров рычагов подвески и сайлентблоков Дисбаланс колес	Снижайте скорость в повороте Отремонтируйте подвеску Отбалансируйте колеса

Выявление неисправности

Деформация элементов подвески особенно растяжек кузовного оснащения, дезорганизует углы колес и не дает возможности выполнить корректировку развала — схождения. Прежде всего, следует проверить сайлентблоки авто, резиновые подушки, шаровые шарниры, усадку телескопических стоек.

Ремонт ВАЗ-2109 требует замены подушек из резины и сайлентблоков, если имеет место разрыв и одностороннее вспучивание, в том числе после подрезки торцовых поверхностей резиновых элементов.

Проверить на машине состояния шарового шарнира фронтальной подвески можно после демонтажа колеса, с замером расстояния между нижним рычагом и дисковым элементом тормозной системы. Если после прокачивания узла дистанция увеличивается от 0, 8 мм и более, шарнир следует заменить.

Схема

Представленная ниже схема позволит вам определить, на какие компоненты делится узел и что он собой представляет в сборе. Таблица поможет разобраться, где какой элемент подвески располагается.

Номер элемента

Чем является

Верхняя опора амортизатора

Опорная чашка пружины (верхняя)

Буфер хода сжатия с защитным кожухом

Опора буфера сжатия

Опорная чашка пружины (нижняя)

Шарнир рулевой тяги (шаровой)

Защитный кожух тормозного диска

Шлицевой хвостовик корпуса шарнира привода колеса (наружного)

Шаровой шарнир рычага подвески

Амортизатор (стойка) стабилизатора поперечной устойчивости

Штанга стабилизатора поперечной устойчивости

Кронштейн фиксации штанги

Кронштейн кузова для фиксации рычага подвески

Кронштейн фиксации растяжки

Втулка шарнира рычага подвески (резиновая)

Втулка шарнира рычага подвески (распорная)

Корпус верхней опоры стойки (наружный)

Корпус верхней опоры амортизатора (внутренний)

Резиновый компонент верхней опоры

Ограничитель хода для верхней опоры амортизатора

Защитный колпак верхней опоры амортизатора

Втулка переднего шарнира растяжки

Подушка переднего шарнира растяжки

Шарнир стойки стабилизатора

Задний шарнир растяжки

Корпус шарнира (шарового)

Подшипник шарнира (шарового)

Защитный чехол пальца шарового

Мало просто знать наименование и расположение элементов подвески. Обязательно разберитесь, как вся система работает, и каким образом все составляющие взаимодействуют между собой.

Особенности устройства

1. Подвеска состоит из направляющего устройства, упругих, гасящих компонентов. Направляющий элемент служит для регулирования перемещения колес и переноса силы, момента на кузов автомобиля.
2. Направляющее устройство включает в себя телескопическую стойку и нижний рычаг подвески, которые связывает поворотный кулак. Также важным элементом направляющего устройства является штанга стабилизатора.
3. Нижний рычаг выполняют из стали и монтируют к кронштейну. Для обеспечения стабилизации рычага к нему фиксируют растяжку и штангу стабилизатора. Растяжка соединяется по средствам шарниров, размещенных в отверстии рычага. Противоположный конец растяжки объединяется с кронштейном. На растяжке расположен лыски под ключ и шестигранник. Они служат для обеспечения стабилизации ее положения при проворачивании гаек.

1. Штанга монтируется на рычаг подвески короткой стойки с парой головок. Стойка имеет две головки, а в одну из них вставляется резинометаллический шарнир с крепежным болтом стойка. Во второй головке находится втулка из резины, где проходит конец штанги стабилизатора.
2. В кронштейне имеются овальные отверстия, которые позволяют проще установить штангу на ВАЗ 2109. Наружным концом рычага подвески монтаж осуществляется с поворотным кулаком.
3. Шаровой шарнир включает в себя неразъемный корпус с подшипником. Последний выполнен из тефлоновой ткани. Чтобы обеспечить герметизацию шарнира, его чехол обрабатывают специальной смазкой — ШРБ4. Если данная герметизация не нарушится по мере эксплуатации автомобиля ВАЗ 2109, тогда смазка сможет легко дослужить полный срок работы вашего авто.

https://youtube.com/watch?v=HrnXtK17AeI

1. Регулировка передних колес при повороте верхнего болта обеспечивается наличие специального крепления поворотного кулака к кронштейну.
2. В конструкцию поворотного кулака входят шароподшипник со ступицей, фиксируемой к хвостовику специальными шлицами. Колпак защищает ступицу. Его прикрывают за счет грязеотражательных колец.
3. К поворотному кулаку фиксируют защитный кожух диска торможения, который, в свою очередь, связан со ступицей.
4. Телескопическую стойку соединяют с кузовом и поворотным кулаком. Верхняя опора фиксирует стойку с кузовом машины и монтируется на штоке. Она состоит из наружного и внутреннего корпуса.

Зная устройство передней подвески собственного ВАЗ 2109 и разобравшись в схеме, вам будет намного проще проводить ремонт, искать слабые места, определять участки, где возникли неисправности или поломки.

https://youtube.com/watch?v=TQkC6DMmCf4

Ремонт подвески — вопрос достаточно трудоемкий и сложный, потому при отсутствии опыта и хотя бы базовых знаний в области этого компонента автомобиля, проводить работы своими руками настоятельно не рекомендуется.

Признаки износа или повреждения ходовой части

Подтекания под автомобилем в районе размещения деталей подвески. Машины модели ваз 2109 как правило имеют уже большой срок службы (а устройство гидравлических цилиндров рассчитано на определенный ресурс, который они возможно уже давно выработали)

Есть большая вероятность того что могут износиться сальник или зеркало штока амортизатора, поэтому обращайте внимание на возможную утечку гидравлической жидкости (в принципе, внимательно нужно относится к любым утечкам из автомобиля);
Стук при движении. рыскание по дороге — наиболее часто встречающийся признак неисправности

Как правило, свидетельствует об износе или ослаблении крепления узлов, внимательно осмотрите подвеску, а лучше всего обратитесь в мастерскую;
При воздействии на подвеску (попробуйте надавить на капот или наоборот приподнять ваш автомобиль, опытные автомеханики при первом знакомстве с легковыми машинами, не только с ваз 2109, так ориентировочно оценивают — в каком состоянии ходовая часть) подвеска не оказывает достаточного сопротивления — первый признак неправильной работы гидравлических цилиндров. Причин может быть множество — недостаточное количество жидкости, протекание из-за износа сальников, фторопластовой втулки, износ штока, неисправность клапанного механизма. Нужно обязательно заменить изношенные детали, пополнить масло в цилиндрах или устранить неисправность клапанного механизма;
При движении (особенно по неровной дороге) эпизодически появляются жесткие удары с характерным звуком, которые могут ощущаться даже на рулевом управлении (так называемый «пробой» подвески). Появление этого симптома сигнализирует об утрате пружинами (чаще всего задней ходовой части) своих свойств, вследствие усталости металла, могут также неправильно работать гидравлические амортизаторы. В любом случае необходимо осмотреть устройство вашей подвески и произвести ремонт.

Мы еще не упомянули о неравномерном износе покрышек — если ваши колеса отрегулированы на развал-схождение и отбалансированы, а ШРУСы (так как ваз 2109 собран по схеме переднего привода) правильно работают, значит, причина — ходовая часть, где-то есть поломка, излишний люфт или выработка.

В заключение нужно отметить, хотя ходовая часть автомобиля ваз 2109 и не подвергается таким перегрузкам как подобный узел грузового транспорта, схема ее все-таки довольно сложна и нуждается в постоянном внимании, благо, устройство подвески позволяет производить техническое обслуживание и ремонт без больших материальных затрат.

Оцените полезность статьи!

• Почему скрипят тормозные колодки при торможении и что с этим делать
• Замена опор двигателя на ВАЗ и других автомобилях
• Авто напрокат: что необходимо знать при выборе
• От чего зависит длина тормозного пути и по какой формуле ее можно рассчитать
• Насколько хорошо вы разбираетесь в автомобильных эмблемах
• Как снять наружный ШРУС и заменить порванный пыльник
• Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

• Колеса для вращения автомобиля на месте на 360 градусов
• Через 3 года дизеля станут роскошью

• Обзор самого дорогого Hyundai Solaris за всю историю
• Тест-драйв Lamborghini Huracan от Михаила Петровского

Примечательность детали

Как уже было сказано ранее, основная функция подвески – это гашение вибраций, возникающих в разных частях автомобиля. Но какими основными свойствами обладает эта система? Как сделать правильный выбор при покупке и установке данной детали? На самом деле не всё так сложно, как кажется на первый взгляд.

Основным критерием выбора подвески является её надёжность и устойчивость работы в условиях бездорожья, то есть она должна обеспечить безопасность движения

Но большое значение имеет и модель автомобиля, для которого вы осуществляете выбор столь важного оборудования. Так, например, для легкового и скоростного ВАЗ 2109 совсем не обязательно иметь чрезмерно жёсткую и прочную подвеску, чего нельзя сказать о более тяжёлых автомобилях и грузовых фурах

В первом случае будет достаточно обычной подвески для ВАЗ-KW, которая быстро возвращает исходную форму кузова автомобиля, способна гасить колебания на большой скорости для лёгкого авто и сохранять свою прежнюю прочность и «профпригодность». Такие подвески славятся лёгкость, компактностью и необходимой мягкостью, что позволяет превратить поездку на авто по пересечённой местности в приятное путешествие.

Стоит обратить внимание на предъявляемые требования для данной детали:

1. Необходимо. чтобы подвеска обладала мягкостью, что будет являться причиной лёгкого хода. Детали, входящие в конструктив, не должны причинять ущерб друг другу даже под воздействием критических нагрузок на авто. Сюда же можно отнести исключение крена авто, возникающего при его повороте и способность быстрого восстановления исходного состояния машины.
2. Приемлемая способность снижать колебания в колёсах и кузове.
3. Правильная передача момента силы, который действует практически во всех направлениях от колеса к раме.
4. Малый вес деталей подвески, что бы исключить возникновение лишних нагрузок на и так лёгкий автомобиль.
5. Большой срок службы всех деталей устройства и большая прочность материала, исключающая возможность аварии во время езды.

ВАЗ-2109 – из чего состоит задняя подвеска

Все вышесказанное в полной мере относится и к ходовой части. Ни передняя, ни задняя подвески не отличаются сложностью конструкции. Соответственно, ремонт и устранение неисправностей не должны доставить каких-то проблем. В данной статье мы рассмотрим особенности конструкции задней подвески ВАЗ-2109.

Для начала давайте приведем перечень ее элементов:

• ступица;
• пружина и ее чашки – нижняя и верхняя;
• кронштейн крепления рычага;
• амортизаторы и их подушки;
• сайлентблоки;
• буфер хода сжатия;
• соединитель рычагов;
• резиновая прокладка;
• рычаг балки и соединитель;
• шток;
• распорная втулка;
• опорная шайба.

Если говорить в целом, то задняя подвеска «девятки» – независимая, рычажно-торсионная. Из-за не очень высокого качества отечественных дорог, особенно в глубинке, именно на ходовую часть выпадает наиболее серьезная нагрузка. Каждая яма или выбоина, в которые попадает колесо – это весьма ощутимый удар по подвеске. Понять, что здесь появились какие-то проблемы, можно на слух. В таком случае вы услышите посторонний стук. Он может быть как глухой, так и звонкий. Опытные мастера как раз по нему и ставят «диагноз», причем с очень высокой точностью. Соответственно, как только услышали, что в подвеске что-то стучит – сразу следует заняться поиском проблемы.

Кстати, многие автовладельцы стремятся усовершенствовать данный узел автомобиля. Как правило, наиболее распространенный тюнинг – это проставки, увеличивающие и так достаточно приличный клиренс. Также нередко меняют стоковые пружины и амортизаторы. Здесь есть свои нюансы. Если меняете пружины – проследите, чтобы спереди и сзади у них была одинаковая жесткость. Впрочем, в данном случае все-таки есть одно исключение. Спереди пружины могут быть более мягкими, чем сзади, но никак не наоборот.

Занимаясь такими работами, следует помнить, что речь здесь идет о вашей безопасности. Соответственно, все устанавливаемые детали должны быть высокого качества. Продукция известных брендов не может стоить дешево – в ином случае это подделка, установка которой запросто способна обернуться потерей управления автомобиля непосредственно во время движения.

Еще один момент – проводя тюнинг задней подвески, не нужно делать ее слишком жесткой, равно как и излишне мягкой. Как в первом, так и во втором случаях это только лишь привнесет в управление автомобилем дискомфорт. Также не следует слишком «задирать» заднюю часть. Вполне возможно, кому-то такой внешний вид очень нравится. Однако подобное изменение конструкции существенно ухудшает управляемость.

Нюансы выбора

Если вы любитель жёсткого и динамичного вождения, то не стоит устанавливать на автомобиль излишне мягкую подвеску. Это приведёт к плохой управляемости на поворотах, машина будет уходить в крен, что довольно опасно и может спровоцировать ДТП. Мягкая подвеска хороша для неспешных путешествий по городу, а вот если вы решили серьёзно доработать автомобиль, то стоит прислушаться к нижеприведенным советам.

Стойки стабилизатора ВАЗ 2110

В первую очередь при тюнинге подвески ВАЗ 2109 нужно заменить и стабилизаторы. Родные не смогут дать должного эффекта, поэтому мы рекомендуем приобрести стабилизаторы поперечной устойчивости от ВАЗ 2110. Стоит заметить, что покупать их нужно в сборе со стойками

Заменить их несложно, но следует соблюдать осторожность с гайками.Следующим шагом должна стать замена амортизаторов. Для хорошей работы со спортивной подвеской желательно установить газовые амортизаторы: например, подойдут изделия Plaza

Возможно, вам потребуется изменить угол наклона ведущих колёс. Угол продольного наклона нужно будет увеличить. Не повредит и распорка между чашками передних опор автомобиля.

Даже при стандартной подвеске такая доработка автомобиля даст большую жёсткость подвески, уменьшит крены при повороте. При резком повороте руля машина будет менять траекторию плавно. Машина будет входить в повороты значительно легче и увереннее даже на большой скорости.Если вы решили ставить подвеску KW для ВАЗ 2109, то желательно приобрести и амортизаторы KW, которые в наборе будут иметь и необходимые пружины.

Амортизаторы KW

Это позволит сделать машину более управляемой, она будет лучше отзываться на действия руля, к тому же система в целом будет работать правильно. Клиренс увеличится на два сантиметра. Стоит заметить, что не рекомендуется срезать пружины. Если вы хотите получить автомобиль с малым клиренсом, то нужно приобретать укороченные амортизаторы уже с завода, в противном случае машина будет практически неуправляема при повороте. Стоит учесть и тот факт, что с укороченными пружинами подвеска автомобиля работает значительно хуже.

Особенности устройства передней подвески ВАЗ-2109

Передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Рис. 1. Передняя подвеска в сборе

Основным элементом подвески является телескопическая, гидравлическая амортизаторная стойка 9 (рис. 1), нижняя часть которой соединяется с поворотным кулаком 13 двумя болтами. Верхний болт 11, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу 10. При повороте верхнего болта изменяется развал передних колес. На телескопической стойке установлены: витая цилиндрическая пружина 5, пенополиуретановый буфер 3 хода сжатия, а также верхняя опора 1 стойки в сборе с подшипником 38.

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает ‘качание’ стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. 2. В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи. Нижняя часть поворотного кулака 13 (см. рис. 1) соединяется шаровым шарниром 21 с поперечным рычагом 22 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками 29, которые через резинометаллические шарниры соединяются с поперечными рычагами 22 и с кронштейнами 30. В местах соединения растяжки с рычагом и кронштейном устанавливаются регулировочные шайбы 23, которыми регулируется угол продольного наклона оси поворота. В поворотном кулаке крепится двухрядный радиально-упорный подшипник 20 закрытого типа, на внутренних кольцах которого установлена с натягом ступица колеса. Подшипник затягивается гайкой 17 на хвостовике 18 корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.

Рис. 2. Телескопическая стойка

Стабилизатор поперечной устойчивости представляет собой штангу 25, колена которой через стоки 24 с резиновыми и резинометаллическими шарнирами соединены с поперечными рычагами 22 подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами 27 через резиновые подушки.

Определение технического состояния

При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформаций поперечных рычагов, растяжек, штанги стабилизатора и ее стоек и деталей передка кузова в местах крепления узлов и деталей подвески

деформация деталей подвески и прежде всего растяжек и деталей передка кузова нарушает углы установки колес и приводит к невозможности их регулировки. Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние верхних опор телескопических стоек подвески. Резинометаллические шарниры, резиновые подушки и верхние опоры телескопических стоек подлежат замене при разрывах и одностороннем ‘выпучивании’ резины и при подрезании их торцевых поверхностей.

Для проверки состояния шарового шарнира подвески снимите колесо и замерьте расстояние между нижним рычагом 22 (см. рис.1) и защитным кожухом 14 в зоне В Если при покачивании подвески это расстояние меняется более чем на 0,8 мм, шаровой шарнир замените.

Для замера зазора в шаровом шарнире на автомобиле пользуйтесь приспособлением 02.7834.9503.

Ремонт передней подвески ВАЗ 2109

Раздел с инструкциями по самостоятельному ремонту и обслуживанию передней подвески ВАЗ 2109. С помощью данного раздела вы сможете самостоятельно проводить техническое обслуживание и ремонт своего автомобиля без обращения на станции технического обслуживания. Здесь вы можете найти информацию по ремонту с пошаговыми инструкциями по выполнению работ. Этот раздел будет полезен как для автомобилистов, самостоятельно занимающихся ремонтом, так и для автомехаников.

Замена рычага передней подвески ВАЗ 2109

Замена рычага передней подвески ВАЗ 2109 своими руками Для замены рычага передней подвески ВАЗ 2109 поднимаем и устанавливаем переднюю часть автомобиля на опоры. Снимаем колесо. Затормаживаем автомобиль стояночным тормозом и устанавливаем под задние колеса противооткатные упоры («башмаки»). Ослабляем и затягиваем болты крепления колеса только на автомобиле, стоящем на земле. Откручиваем Читать дальше ..

Замена растяжки ВАЗ 2109

Самостоятельная замена растяжки ВАЗ 2109 Если после замены растяжки автомобиль при езде начало уводить в сторону, необходимо обратиться в специализированную мастерскую для диагностики передней подвески, обязательно сообщив ремонтнику, что меняли растяжку. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимаем и устанавливаем переднюю часть автомобиля на опоры. Снимаем колесо. Затормаживаем автомобиль стояночным тормозом и устанавливаем Читать дальше ..

Самостоятельная замена шаровой опоры ВАЗ 2109

Самостоятельная замена шаровой опоры ВАЗ 2109 Перед заменой шаровой опоры ВАЗ 2109 необходимо убедиться, что шум в подвеске идет от нее, а не от ступичного подшипника. Для этого вывешиваем колесо, от которого идет шум. Как проверить шаровую опору ВАЗ 2109 На автомобилях с подвеской типа «Мак-Ферсон» шаровую опору необходимо разгрузить, Читать дальше ..

Замена стабилизатора поперечной устойчивости ВАЗ 2109

Как заменить стабилизатор поперечной устойчивости ВАЗ 2109 самостоятельно Для замены стабилизатора поперечной устойчивости ВАЗ 2109 устанавливаем автомобиль на смотровую канаву или поднимаем и устанавливаем на опоры переднюю часть автомобиля. Необходимо затормозить автомобиль стояночным тормозом и установить под задние колеса противооткатные упоры. ПОРЯДОК ВЫПОЛНЕНИЯ: Откручиваем по одной гайке крепления стоек стабилизатора Читать дальше ..

Замена подшипника передней ступицы ВАЗ 2109

Как самостоятельно заменить подшипник передней ступицы ВАЗ 2109 Для замены подшипника передней ступицы ВАЗ 2109 необходимо снять поворотный кулак с автомобиля. Как это сделать описано в статье: Замена передней ступицы ВАЗ 2109. После приступаем к замене переднего ступичного подшипника ВАЗ 2109, для этого выполняем следующий порядок действий. Выпрессовываем ступицу из Читать дальше ..

Замена передней ступицы ВАЗ 2109 своими руками

Как самостоятельно заменить переднюю ступицу ВАЗ 2109 Перед заменой передней ступицы ВАЗ 2109 необходимо затормозить автомобиль стояночным тормозом и установить под задние колеса противооткатные упоры («башмаки»). Приподнимаем и устанавливаем на опоры переднюю часть автомобиля. Откручивать гайку ступицы на автомобиле, стоящем на земле! Ослаблять и затягивать болты крепления колеса необходимо только Читать дальше ..

Ремонт передней стойки ВАЗ 2109, 2108, 21099

Ремонт передней стойки ВАЗ2109 своими руками Ремонт передней стойки ВАЗ 2109 заключается в замене неисправного амортизатора. Для этого снимаем стойку и приступаем к ее разборке. Как снять и установить стойку описано в этой статье: Замена передних стоек ВАЗ 2109. Разборка передней стойки ВАЗ 2109 Устанавливаем стяжки на пружину и немного сжимаем Читать дальше ..

Замена передних стоек ВАЗ 2109 самостоятельно

Как самостоятельно заменить передние стойки ВАЗ 2109 В ходе замены передней стойки ВАЗ 2109 нам понадобится специальный ключ для гайки верхнего крепления амортизатора. Без него довольно трудно ослабить гайку. Ослаблять и затягивать болты крепления колеса необходимо только на автомобиле, стоящем на земле. Снятие передней стойки ВАЗ 2109 Снимаем защитный колпак Читать дальше ..

Описание деталей

Основной элемент задней подвески – это центральная балка. Данная деталь является цельной сваренной конструкцией. Не менее важны и амортизаторы с пружинными механизмами, которые имеют опорники. Крепление их в нижней части балки выполняется болтами, а в верхней части, с помощью металлорезиновых втулок. Назначение амортизаторов – обеспечение устойчивого и равномерного движения авто. По отношению пружин следует отметить, что они различаются по степени жёсткости: Пружинный механизм высокий, обозначаются категорией А и является жёстким. Пружины низкие, класс В – их жёсткость меньше.

Обращаем внимание, что на обоих мостах должны использоваться пружины одинаковой степени жёсткости. Хоть работа их не зависит друг от друга, но они составляющие единого ходового механизма авто

При возникновении технической необходимости сзади можно установить пружины меньшей жёсткости, а на передней большей. Устанавливать наоборот нельзя. В видеоролике показана замена задних стоек ВАЗ-2109:

Следующие элементы балки – фланцы, которые прикреплены с помощью сварки с двух её сторон. К фланцам прикрепляется ступица, внутри которой устанавливаются подшипники скольжения. Представляет собой радиальноупорный подшипник, имеющий переходную посадку. Не требует проведения смазочных и регулировочных процессов. Если в процессе пользования ими возникает люфт подшипника, то выполняется полная его замена.
