Передняя подвеска на ваз 2114

Передняя подвеска

На самом деле схема передней подвески ВАЗ 2114 намного сложнее задней. Сами судите, ведь ее конструкция включает в себя в общей сложности 41 элемент. Основной из них — это амортизаторная стойка. Она монтируется на поворотный кулак с помощью двух болтов. Болт, проходящий через отверстия стоечного кронштейна, оснащается эксцентриковой шайбой и аналогичным пояском. При повороте рулевого механизма, поворачивается и верхний болт. Это приводит к повороту всего автомобиля.

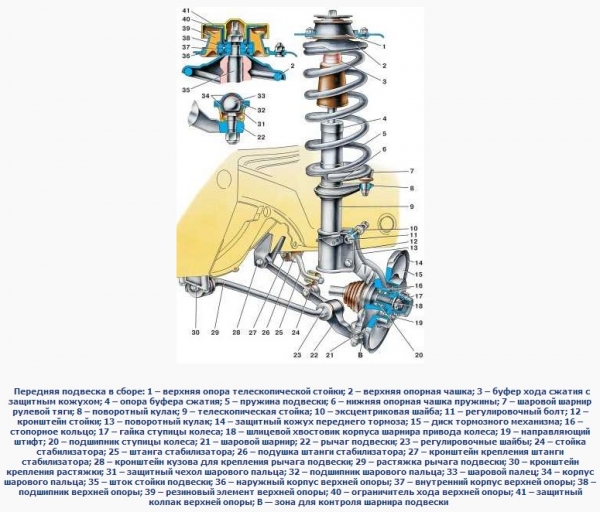

Конструкция передней части

Наиболее слабое место передней подвески — это стойки амортизаторов. На них ложится основная задача, потому и нагрузка соответствующая.

Разборка и замена

Многие владельцы ВАЗ 2114 мечтают об установке пневмоподвески. Это вполне осуществимые фантазии, которые, тем не менее, потребуют от вас серьезных финансовых вложений.

Зажим

Потому если пока на пневматику вы не накопили достаточно денег, а стук в передней подвеске ВАЗ 2114 не дает вам покоя, ее придется разобрать, определить причины неисправностей и собрать всю конструкции обратно. Как это делать? Сейчас расскажем.

1. Автомобиль можно поднять с помощью подъемника, либо просто поставить на смотровую яму. Все зависит от того, какими ресурсами вы располагаете. Обязательно включите ручной тормоз, снимите с колес колпаки, ослабьте крепление болтов и демонтируйте гайки ступицы. Передняя часть должна быть эффективно зафиксирована, чтобы снять колеса.
2. Теперь демонтируйте палец шарового шарнира. Он располагается в поворотном рычаге на передней стойке. После этого снимается передняя стойка стабилизатора. Ее придется отсоединить от рычага передней подвески. Только теперь вы сможете снять растяжки с кузова. Следующий шаг будет заключаться в демонтаже шарового шарнира. Если вы забыли, он расположен и крепится к поворотному кулаку.
3. Теперь мы приступаем к снятию рычага передней подвески. Чтобы сделать работу максимально грамотно, открутите кронштейн, крепящийся к кузову. Теперь демонтируйте рычаг вместе с растяжкой и кронштейном. Не забудьте снять болты крепления колодок к поворотному кулаку.
4. Что ж, теперь перед вами суппорт, находящийся полностью в сборном состоянии. Снимать его полностью не рекомендуется, поскольку обратная сборка может привести к неприятным последствиям и лишним финансовым затратам. Лучше возьмите крюк и подвесьте его так, чтобы на основной шланг не действовала нагрузка. Далее можно будет выпрессовать шлицевой хвостовик из ступицы.
5. Подойдите к моторному отсеку и оттуда выполните демонтаж защитного кулака. Для подобной операции потребуется открутить гайки на телескопической стойке, после чего снять стойку с подвески передней части автомобиля. Она идет сразу вместе со ступицей и поворотным кулакам. Точно так же демонтируется вторая стойка передней подвески, а потом стойки снимаются со штанги.
6. Удаляя болты крепления шарового шарнира и поворотного кулака, обязательно используйте только торцевые ключи. Если пренебречь данным правилом, вы рискуете сильно навредить защитному чехлу шарнира. Сделав это, вы сами на себя навлечете лишние финансовые расходы.
7. По мере демонтажа инспектируйте состояние тех или иных элементов подвески, при необходимости выполняйте их замену.
8. Процесс сборки выполняется практически полностью по аналогии с разборкой. Но есть пара нюансов. Первый — при установке кронштейна крепежа к кузову, старайтесь не повредить резьбу, потому работайте аккуратно. Вторая — при монтаже стабилизатора поперечной устойчивости старайтесь не приводить к продольному смещению подушки на штанге.

Работа с передней и задней подвеской автомобиля ВАЗ 2114 требует от вас повышенной концентрации и знаний устройства данного узла. Потому перед началом ремонта обязательно ознакомьтесь со схемой подвески, изучите рекомендации из руководства по эксплуатации и ремонта. Можете даже просмотреть несколько видеоуроков, где наглядно рассказывается о замене и ремонте элементов передней и задней подвески.

Если вашего собственного опыта недостаточно, пополнять его, начиная с подобных работ, не стоит. Лучше сразу обратиться к специалистам проверенной станции технического обслуживания. Это будет стоить дополнительных денег, зато результат ремонта полностью себя оправдает. Ездить на неисправном автомобиле — это точно не решение проблемы.

Передняя подвеска ВАЗ-2114 получает полную нагрузку кузова, а также не только сам вес мотора, но и силу нагрузки перевозимого груза. Поэтому, этот элемент должен быть очень прочным. Не многие автомобилисты знают, как устроена передняя подвеска, её элементы, а также о нюансах работы.

Лада 2115 *****КРАСАВИЦА***** › Бортжурнал › Передняя подвестка

Всем Доброго времени суток!Вот дошли руки до передней подвески, до этого было куплены все запчасти для передней подвески

тюнинг передней подвески ваз 2115, доработка ходовой части ваз 2113-2115Замена амортизаторов и пружин передней подвески Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Заменять пружины (и амортизаторы лада 2115) следует только парами (на передней и/ или задней оси).

Работу выполняем на смотровой канаве или эстакаде, но можно и на ровной горизонтальной площадке.

Для замены пружин и амортизаторов передней подвески снимаем и разбираем направляющую пружинную стойку.

Существуют два варианта снятия направляющей пружинной стойки ваз 2113. В первом варианте ее можно демонтировать в сборе с поворотным кулаком и тормозным диском, не ослабляя гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотному кулаку. Этот вариант удобен в том случае, если после выполнения работы не планируется регулировка углов установки передних колес.

Но так как после замены амортизаторов, рулевых наконечников и пружин углы установки колес отрегулировать необходимо, мы рассмотрим второй вариант.

Вывешиваем и снимаем колесо со стороны снимаемой стойки. Поворачиваем рулевое колесо в противоположную сторону до упора.Вынимаем шплинт…

Съемником выпрессовываем палец из рычага.При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между рулевой тягой и рычагом стойки и молотком наносим удары по торцу рычага стойки.

При последующей установке направляющей пружинной стойки совмещение меток не гарантирует точной установки заданного угла развала колеса, но позволяет добиться небольшого отклонения от первоначального значения.Головкой «на 19» отворачиваем гайку верхнего болта, удерживая болт от проворачивания ключом той жеразмерности.

Вынимаем из корпуса стойки шток с рабочим цилиндром и сливаем амортизаторную жидкость в емкость.

Устанавливаем пружину со стяжками на нижнюю опорную чашку стойки.

Устанавливаем верхнюю опорную чашку пружины, верхнюю опору, наживляем и затягиваем специальным ключом гайку штока. Снимаем стяжки пружины.

Регулировку углов установки управляемых колес рекомендуем выполнять на СТО.ВОТ этот хлам что я поменял=)

ВНИМАНИЕ ! Не прокачанный перед установкой двухтрубный амортизатор — частая причина выхода из строя поршневой системы амортизатора. Это нарушение инструкций по установке и возможная причина не гарантийного случая! Если во внутренней гильзе амортизатора остается воздух, амортизатор не может правильно выполнять свои функции

Сбой работы приводит к шумам, стукам при работе амортизатора и возможному его выходу из строя.

На основании длительного опыта работы, инженеры компании ОАО «Самара-Лада» подготовили оптимальные рекомендации по технологии прокачки амортизатора:

Перед установкой двухтрубного амортизатора на автомобиль, его нужно привести в рабочее состояние. Во время транспортировки и хранения, в двухтрубных амортизаторах, рабочая жидкость может перетечь из внутреннего в наружный цилиндр, при этом во внутренний цилиндр попадает газ подпора. В этом случае амортизатор будет издавать стуки при работе в подвеске автомобиля, а его дроссельные клапана подвергаются разрушению. Чтобы избежать поломки амортизатора, его перед установкой ОБЯЗАТЕЛЬНО нужно привести в рабочее состояние (прокачать). Для этого:

1) Переверните амортизатор штоком вниз и плавно, без рывков, сожмите его;

2). Зафиксируйте шток амортизатора в этом положении на 2-3 сек.;

3). Удерживая шток, переверните амортизатор штоком вверх, зафиксируйте амортизатор в этом положении на 3-6 сек.;

4) Выдержав амортизатор в вертикальном положении, указанное время и плавно выдвиньте шток до конца хода;

5). Переверните амортизатор штоком в низ, сделайте паузу 2-3сек. и повторите операции 1, 2, 3, Г 5-8 раз;

6) Закончив прокачивать амортизатор, выполняя последовательность, остановитесь на пункте 4;

7) Удерживая амортизатор вертикально, штоком вверх, выполните контрольную операцию (резкими, но короткими движениями штока убедитесь в плавном, без провалов, перемещении поршня). Качественно прокаченный амортизатор – это плавное без провалов перемещение поршня.

После прокачки амортизатор должен находится в рабочем положении, ШТОКОМ ВЕРТИКАЛЬНО ВВЕРХ, вплоть до полной установки на автомобиль.Подвеска меня полностью устраивает!=)Всем Спасибо что прочитали весь пост до конца!Всем Спасибо за внимание!Всем удачи на дорогах!

Как поменять задние стойки на ВАЗ 2114/2115

Для задних колес используются стойки телескопического типа, на которых за чашей расположен шток и место под пружину. Нижняя проушина амортизатора крепится болтом к кронштейну рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки (одна – снизу опоры, другая – сверху) и опорную шайбу (под гайкой). В ступице установлен двухрядный радиально-упорный шариковый подшипник, аналогичный подшипнику ступицы переднего колеса, но меньшего размера.

Чтобы заменить задние стойки на ВАЗ 2114/2115 для этого:

1. Вывешиваем задние колеса, снимаем спинку заднего сиденья и отводим обивку арки заднего колеса.
2. Накидным ключом «на 17» отворачиваем гайку, удерживая шток амортизатора ключом «на 6».
3. Снимаем гайку, пружинную и опорную шайбы, верхнюю подушку.
4. Двумя ключами «на 19» отворачиваем гайку болта крепления амортизатора к балке.
5. Вытаскиваем болт и вынимаем амортизатор вместе с пружиной.
6. Извлекаем прокладку пружины, проверяем на наличие деформаций и повреждений.
7. Для удобства сборки прокладку прикрепляем к пружине проволокой или изолентой. Это облегчит ее установку в кузов.
8. Амортизатор устанавливаем так, чтобы возвышающаяся часть чашки пружины была направлена к колесу.
9. Закрепляем нижний конец амортизатора, но гайку не затягиваем.
10. Вводим конец штока амортизатора в отверстие кузова и плавно опускаем авто.
11. Закрепляем шток.
12. Затем затягиваем болт нижнего крепления амортизатора .

Для работы нам понадобятся:

• накидные ключи размером 17,19, 22;
• торцевая головка размером 13, 17, 19;
• рожковый ключ на 9;
• молоток;
• плоскогубцы;
• монтировка;
• стяжка для пружин;
• домкрат;
• трещоточные рукоятки и воротки;
• новый масляный амортизатор KYB 665059 или его аналоги ВАЗ 21082905002, 21082905003, SACHS 100831.

Цена амортизатора KYB 665059 составила 1200 р. Актуальность цены по Москве и области на весну 2020.

Снимаем резиновую заглушку верхней опоры и специальным ключом, позволяющим удерживать шток при отворачивании гайки, ослабляем соединение.

Метод отпиливания пружин

Более дешевый быстрый и простой способ опустить ВАЗ 2106 — метод отпиливания пружин. После предварительной подготовки машины пружины спиливают болгаркой на нужное количество витков, чтобы посадка машины стала требуемой высоты. Можно использовать как стоковый вариант, так и воспользоваться пружинами другой марки автомобиля. Часто для этих целей рекомендуют воспользоваться пружинами с «Нивы», поскольку они более жесткие и прочные.

Прежде чем пройтись болгаркой, следует произвести необходимый расчет высоты, чтобы перед и задний бампер автомашины имели одинаковую высоту (либо зад был слегка выше). Профессионалы советуют обрезать пружины максимум на 2 витка. Это поможет опустить ВАЗ 2106 достаточно, чтобы и зрительно было видно, и подвеска сохраняла свои свойства хотя бы частично. После отрезания рекомендуют поставить тягу панару. Это позволит производить коррекцию заднего моста по центру, потому что после посадки мост частенько «уводит» в сторону.

Можно удачно сочетать готовый набор укороченных амортизаторов и обрезание пружин. Это будет более дорогой способ, чем просто обрезать витки, но и более безопасный.

Замена

Для замены вам потребуется:

• Новые задние сайлентблоки;
• Небольшой деревянный брус;
• Устройство для запрессовки сайлентблока (можно выполнить работу и без него);
• Рожковые ключи;
• Торцевые ключи;
• Накидные ключи;
• Молоток.

Демонтажные работы

Когда все готово, можно приступать к работе.

1. Установите автомобиль на ровную площадку в гараже над ямой или эстакадой. Под колеса обязательно поставьте противокатные упоры, башмаки. Все ради вашей безопасности.
2. Заднее колесо лучше снять, чтобы было удобнее работать.
3. А вот снимать заднюю балку вовсе не обязательно. Только усложните себе работу лишними демонтажными процессами.
4. Слева со стороны водителя располагается тяга регулятора давления в задних тормозах. В процессе работы он будет вам мешать, потому советуем снять. Делается это путем извлечения фиксирующей скобы тяги и тросика ручного тормоза. Последний вы достанете с правой стороны из крепления.

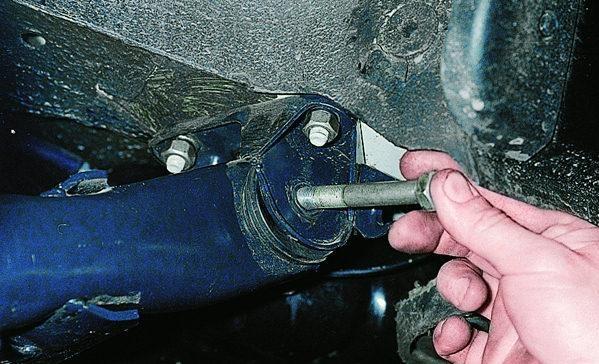

5. Открутите гайку с болта ключом на 12, который удерживает заднюю балку на кронштейне. При этом могут возникнуть проблемы. Наденьте торцевой ключ на вороток, чтобы увеличить рычаг воздействия на крепеж. Болт извлекайте, поднимайте автомобиль домкратом и отводите балку вниз. Она выйдет таким образом из проушины. Не переусердствуйте, чтобы не повредить расположенный рядом тормозной шланг. Если слишком сильно надавить на монтировку при смещении проушины, вы рискуете оборвать шланг.
6. Возьмите заранее подготовленный деревянный брусок, вставьте его между кузовом и балкой. Сделать это нужно так, чтобы балка оказалась ниже проушины.
7. С помощью молотка и выколотки (обычная металлическая трубка подойдет) выбейте старые изношенные втулки. Кстати, если вы столкнетесь с таким понятием как «грибки», не переживайте. Так автолюбители часто называют эти втулки из-за внешнего сходства.
8. Зачистите посадочное место от накопившейся грязи, образовавшейся ржавчины. Обязательно смажьте участки мыльным раствором. Без него новые сайлентблоки запрессовать будет проблематично. Либо возьмите простое моющее средство для посуды. Ни в коем случае не смазывайте посадочные места солидолом или маслом, поскольку эти вещества вскоре начнут разъедать элемент.

1. Теперь запрессовывает новые элементы. В идеале у вас должен быть специальный инструмент для запрессовки. Если его нет, воспользуйтесь обычным молотком.
2. Достаньте деревянный брусок.
3. Вооружившись вторым домкратом, поднимите балку и вставьте на место крепежный болт, затяните гайкой.
4. Установите на место заднее колесо, опустите на землю автомобиль.

Только по завершению всех указанных этапов болты новых сайлентблоков можно затянуть до упора.

Особых проблем подобная операция вызвать не должна, потому обращаться на СТО и тратить лишние деньги вовсе не обязательно.

Машина в надлежащем техническом состоянии — гордость опытного автомобилиста. Плановые ремонты, технические осмотры проводятся с завидной регулярностью, не упускаются из виду мельчайшие детали, и если необходима замена задних сайлентблоков ВАЗ 2114, то она выполняется незамедлительно в обязательном порядке.

Передняя подвеска

На самом деле схема передней подвески ВАЗ 2114 намного сложнее задней. Сами судите, ведь ее конструкция включает в себя в общей сложности 41 элемент. Основной из них — это амортизаторная стойка. Она монтируется на поворотный кулак с помощью двух болтов. Болт, проходящий через отверстия стоечного кронштейна, оснащается эксцентриковой шайбой и аналогичным пояском. При повороте рулевого механизма, поворачивается и верхний болт. Это приводит к повороту всего автомобиля.

Конструкция передней части

Наиболее слабое место передней подвески — это стойки амортизаторов. На них ложится основная задача, потому и нагрузка соответствующая.

Разборка и замена

Многие владельцы ВАЗ 2114 мечтают об установке пневмоподвески. Это вполне осуществимые фантазии, которые, тем не менее, потребуют от вас серьезных финансовых вложений.

Зажим

Потому если пока на пневматику вы не накопили достаточно денег, а стук в передней подвеске ВАЗ 2114 не дает вам покоя, ее придется разобрать, определить причины неисправностей и собрать всю конструкции обратно. Как это делать? Сейчас расскажем.

1. Автомобиль можно поднять с помощью подъемника, либо просто поставить на смотровую яму. Все зависит от того, какими ресурсами вы располагаете. Обязательно включите ручной тормоз, снимите с колес колпаки, ослабьте крепление болтов и демонтируйте гайки ступицы. Передняя часть должна быть эффективно зафиксирована, чтобы снять колеса.
2. Теперь демонтируйте палец шарового шарнира. Он располагается в поворотном рычаге на передней стойке. После этого снимается передняя стойка стабилизатора. Ее придется отсоединить от рычага передней подвески. Только теперь вы сможете снять растяжки с кузова. Следующий шаг будет заключаться в демонтаже шарового шарнира. Если вы забыли, он расположен и крепится к поворотному кулаку.
3. Теперь мы приступаем к снятию рычага передней подвески. Чтобы сделать работу максимально грамотно, открутите кронштейн, крепящийся к кузову. Теперь демонтируйте рычаг вместе с растяжкой и кронштейном. Не забудьте снять болты крепления колодок к поворотному кулаку.
4. Что ж, теперь перед вами суппорт, находящийся полностью в сборном состоянии. Снимать его полностью не рекомендуется, поскольку обратная сборка может привести к неприятным последствиям и лишним финансовым затратам. Лучше возьмите крюк и подвесьте его так, чтобы на основной шланг не действовала нагрузка. Далее можно будет выпрессовать шлицевой хвостовик из ступицы.
5. Подойдите к моторному отсеку и оттуда выполните демонтаж защитного кулака. Для подобной операции потребуется открутить гайки на телескопической стойке, после чего снять стойку с подвески передней части автомобиля. Она идет сразу вместе со ступицей и поворотным кулакам. Точно так же демонтируется вторая стойка передней подвески, а потом стойки снимаются со штанги.
6. Удаляя болты крепления шарового шарнира и поворотного кулака, обязательно используйте только торцевые ключи. Если пренебречь данным правилом, вы рискуете сильно навредить защитному чехлу шарнира. Сделав это, вы сами на себя навлечете лишние финансовые расходы.
7. По мере демонтажа инспектируйте состояние тех или иных элементов подвески, при необходимости выполняйте их замену.
8. Процесс сборки выполняется практически полностью по аналогии с разборкой. Но есть пара нюансов. Первый — при установке кронштейна крепежа к кузову, старайтесь не повредить резьбу, потому работайте аккуратно. Вторая — при монтаже стабилизатора поперечной устойчивости старайтесь не приводить к продольному смещению подушки на штанге.

Работа с передней и задней подвеской автомобиля ВАЗ 2114 требует от вас повышенной концентрации и знаний устройства данного узла. Потому перед началом ремонта обязательно ознакомьтесь со схемой подвески, изучите рекомендации из руководства по эксплуатации и ремонта. Можете даже просмотреть несколько видеоуроков, где наглядно рассказывается о замене и ремонте элементов передней и задней подвески.

Если вашего собственного опыта недостаточно, пополнять его, начиная с подобных работ, не стоит. Лучше сразу обратиться к специалистам проверенной станции технического обслуживания. Это будет стоить дополнительных денег, зато результат ремонта полностью себя оправдает. Ездить на неисправном автомобиле — это точно не решение проблемы.

Рычаги устройство,конструкция задней подвески Ваз 2113-2114-2115

Рычаги устройство задней подвески в сборе с балкой.

Детали задней подвески
1 – резинометаллический шарнир
2 – кронштейн крепления рычага подвески
3 – кожух амортизатора
4 – буфер хода сжатия
5 – крышка кожуха
6 – опорная шайба

7 – подушка амортизатора
8 – распорная втулка
9 – амортизатор
10 – изолирующая прокладка
11 – пружина задней подвески
12 – соединитель рычагов
13 – рычаг балки задней подвески
14 – кронштейн крепления амортизатора
15 – фланец
16 – втулка рычага

Балка задней подвески лада самара 2 состоит из двух продольных рычагов 13 и соединителя 12, которые сварены между собой через усилители.

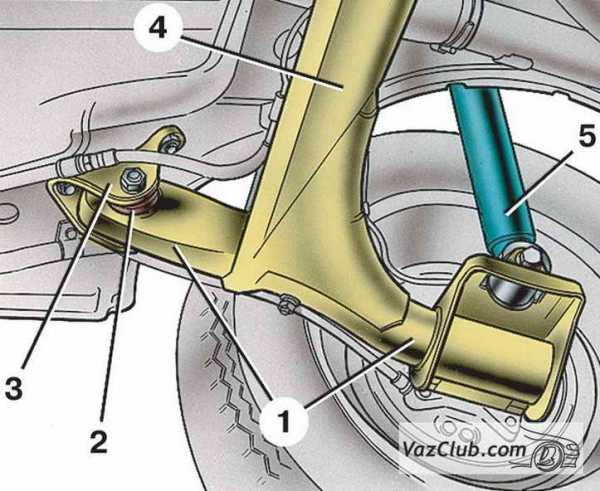

Подвеска правого заднего колеса
1 – рычаг подвески
2 – резинометаллический шарнир
3 – кронштейн крепления рычага подвески
4 – соединитель рычагов
5 – амортизатор

В задней части к рычагам подвески приварены кронштейны 14 с проушинами для крепления амортизаторов а также фланцы 15, к которым крепятся болтами оси задних колес вместе со щитами тормозных механизмов колес. Спереди рычаги подвески имеют приварные втулки 16, в которые запрессованы резинометаллические шарниры 1. Через шарниры проходят болты, соединяющие рычаги подвески со штампованно-сварными кронштейнами 3, которые крепятся к лонжеронам кузова приварными болтами.

Детали задней подвески
1 – резинометаллический шарнир
2 – кронштейн крепления рычага подвески
3 – кожух амортизатора
4 – буфер хода сжатия
5 – крышка кожуха
6 – опорная шайба
7 – подушка амортизатора
8 – распорная втулка
9 – амортизатор
10 – изолирующая прокладка
11 – пружина задней подвески
12 – соединитель рычагов
13 – рычаг балки задней подвески
14 – кронштейн крепления амортизатора
15 – фланец
16 – втулка рычага

Пружины 11 подвески ваз 2113 опираются одним концом на чашку амортизатора 9, другим, через изолирующую резиновую прокладку 10 в опору, приваренную к внутренней арке кузова.

Крепление амортизатора
1 – защитный кожух
2 – буфер хода сжатия
3 – опорная шайба
4 – изолирующая прокладка пружины
5 – верхняя опорная чашка пружины подвески
6 – подушки крепления штока амортизатора
7 – нижняя опорная чашка пружины
8 – амортизатор
9 – болт крепления амортизатора
10 – болт крепления оси ступицы колеса
11 – тормозной барабан
12 – подшипник ступицы
13 – ступица колеса
14 – ось
15 – гайка
16 – стопорное кольцо
17 – установочный штифт
В – точка для ориентации амортизатора

Амортизатор ваз 2115 задней подвески гидравлический, телескопический, двухстороннего действия. Он крепится болтом 9 к кронштейну продольного рычага подвески. Верхнее крепление амортизатора ваз 2114 штырьевое: шток крепится к верхней опоре 5 пружины подвески через резиновые подушки и опорную шайбу 3.

Детали амортизатора задней подвески
1 – гайка клапана отдачи
2 – пружина клапана отдачи
3 – тарелка клапана отдачи
4 – шайба
5 – диски клапана отдачи
6 – дроссельный диск клапана отдачи
7 – поршень
8 – кольцо поршня
9 – тарелка перепускного клапана
10 – пружина перепускного клапана
11 – ограничительная тарелка
12 – дистанционная втулка
13 – резервуар
14 – шток
15 – опора буфера сжатия
16 – гайка
17 – обойма сальника
18 – защитное кольцо штока
19 – сальник
20 – уплотнительное кольцо резервуара
21 – направляющая втулка штока
22 – цилиндр
23 – обойма клапана сжатия
24 – пружина впускного клапана
25 – тарелка клапана сжатия
26 – дроссельный диск клапана сжатия
27 – диски клапана сжатия
28 – корпус клапана сжатия
29 – резинометаллический шарнир

Детали амортизатора лада самара 2.

В ступице 13 установлен двухрядный радиально-упорный подшипник 12, подобный подшипнику ступицы переднего колеса, но меньшей размерности. В отличие от ступицы переднего колеса, где внутреннее кольцо подшипника устанавливается на ступицу с гарантированным натягом, подшипник 12 на оси 14 имеет переходную посадку.

Разбор и замена передней подвески: инструкция

1. ВАЗ 2114 устанавливается на смотровую яму или поднимается на подъемнике. Автомобиль нужно поставить на стояночный тормоз. С колес необходимо снять колпаки, ослабить болты крепления и открутить гайку ступицы. Зафиксировав переднюю часть автомобиля, можно снимать передние колесо.
2. Далее необходимо извлечь палец шарового шарнира, который находит в поворотном рычаге передней стойки. Следующим шагом будет демонтаж передней стойки стабилизатора (номер «24») от рычага передней подвески (номер «22»). Следующим удаляются растяжки от кузова (30). Далее необходимо полностью отсоединить шаровой шарнир, который держится на поворотном кулаке.
3. Теперь можно демонтировать рычаг передней подвески. Для этого его нужно отсоединитесь от кронштейна кузова (28). После рычаг снимается вместе с кронштейном и растяжкой (29, 30). Также необходимо убрать болты, с помощью которых колодки прикреплены к поворотному кулаку.
4. Перед автомобилистом будет суппорт в сборе. Чтобы с ним не возникало проблем, его не нужно полностью снимать, требуется подвесить суппорт на крючке таким образом, чтобы на основной шланг не поступала нагрузка. Следующим шагом будет выпрессовка шлицевого хвостовика из ступицы переднего колеса.

5. Со стороны моторного отсека нужно убрать защитный кулак («41»). Для этого следует раскрутить гайки телескопической стойки, а затем снять цельную стойку передней подвески. Она должна быть вместе со ступицей колеса и поворотным кулаком. Аналогичным образом снимается другая стойка передней подвески. Далее со штанги демонтируются стойки.

При удалении болтов, которые крепят шаровой шарнир к поворотному кулаку, нужно использовать торцевой ключ. В противном случае можно серьезно повредить защитный чехол шарнира, как результат – дополнительные расходы.

В случае с передней подвеской, её сборка проходит в обратной последовательности за исключением нескольких особенностей. Когда будет проводиться установка кронштейна крепления к кузову ВАЗ 2114, нужно проследить, чтобы резьба втулок не повредилась. Для этого необходимо выполнять операции аккуратно. Также нельзя допустить продольного смещения подушек на штанге. Это может произойти во время монтажа стабилизатора поперечной устойчивости.

Независимая передняя подвеска — очень удобно

Передние колеса в автомобиле Лада 2109 не связаны между собой жёстко. Схема передней подвески ВАЗ 2109 разработана таким образом, чтобы каждое колесо имело собственную связь с рамой автомобиля. Этот принцип называется независимой подвеской. Такое строение уже давно успешно используется в автомобилестроении из-за своего главного плюса: при внешнем негативном воздействии на переднее колесо (удар, нырок в яму, повреждение) второе колесо не получает аналогичного импульса.

Независимая подвеска на ВАЗ 2109 включает в себя следующие основные элементы (на примере одного колеса).

1. Упругий элемент — пружина.
2. Демпфирующий элемент — амортизатор.
3. Направляющий элемент — рычаг передней подвески ваз 2109.
4. Стабилизатор поперечной устойчивости.
5. Поворотный кулак.
6. Шаровые опоры.
7. Шарнирные соединения.
8. Кронштейны крепления.

Всего можно выделить около пятидесяти элементов, составляющих устройство передней подвески ВАЗ 2109. Указаны главные детали, которые непосредственно участвуют в смягчении колебаний автомобиля. Пружина призвана смягчать резкие вертикальные удары на скорости. Существует 2 класса пружин по жесткости: А и В. На ВАЗ 2109 можно устанавливать изделия обоих классов. Главное условие: одинаковые пружины на одну ось.

Под действием силы упругости, после того, как пружина смягчила удар, она ещё долго будет находиться в движении. Чтобы амплитуда колебаний снова стала равна 0, понадобиться несколько минут. Для того чтобы моментально погасить колебания, подвеска ВАЗ 2109 оснащена гидравлическим амортизатором.

Внутри него есть цилиндр, в котором установлен шток с поршнем. При наезде на неровность поршень опускается вниз и выдавливает масло. Когда пружина намерена колебаться дальше, поршень встречает сопротивление клапанов, и масло вязко и медленно сливается вниз. Одновременно затухают и колебания.

Рычаги ВАЗ имеют шарнирную связь с колесом и передают внешнее механическое воздействие дальше на пружину и амортизатор. Связаны они с колесом посредством поворотного кулачка. В свою очередь, кулак закреплён на рычагах при помощи шаровой опоры, что обеспечивает возможность менять угол наклона рычага, но оставлять расстояние до колеса одинаковым. Стабилизатор поперечной устойчивости не дает колесам крениться (отклоняться от оси установки). При повороте, когда одно колесо стремится наклониться в сторону, стабилизатор срабатывает на скручивание и не позволяет колесу набрать крен.

Проблемы с «передком»

Нужно регулярно наблюдать за состоянием деталей вашей подвески.

Явный признак изношенных клапанов — наличие утечек жидкости на корпусе стойки. В таком случае необходимо не только заменить клапан. Надо пополнить запас масла в цилиндре.
