Варианты диагностики и устранения неисправности

Как проверить датчики парктроника, не заезжая в автосервис?

Некоторые из вышеупомянутых причин водитель автомобиля может выявить и устранить самостоятельно либо с помощью помощника. Но в случае отсутствия видимых причин неисправности, для более детальной диагностики или ремонта следует обращаться в сервисный центр.

Самостоятельная диагностика

Рассмотрим варианты диагностики, которые возможно сделать самостоятельно.

Визуальный осмотр парковочной системы

При выявлении загрязнения парктроника необходима их чистка или же мойка автомобиля. После этого выполняется повторная проверка на работоспособность парковочной системы. Она проводится путем приближения к парктронику искусственного препятствия.

Проверка работы парктроника при включении передач

Если визуально парктроник чистый и на нем отсутствует налипание грязи, но при этом система не распознает все препятствия, возможна неисправность одного из датчиков. Для самостоятельного поиска неисправности потребуется помощник.

Следует переключить рычаг КПП в положение «R», но при этом не допускать движения автомобиля. В это время начнет работать задний парктроник. Система должна сигнализировать при приближении искусственного препятствия, например, руки к каждому датчику.

Ту же процедуру необходимо повторить и для переднего парктроника, включив при этом передачу для движения вперед.

Так, методом исключения будет выявлен неисправный датчик парктроника.

Проверка вибрации и щелчков

Работающий датчик отправляет сигналы посредством импульсов. Данные импульсы можно почувствовать, прикоснувшись к нему пальцем или прислонив к уху. При этом будут слышны отчетливые щелчки. Эти признаки будут свидетельствовать об исправной работе парковочного датчика.

Если есть необходимость в дальнейшей диагностике, то автомобиль следует отогнать в сервисный центр.

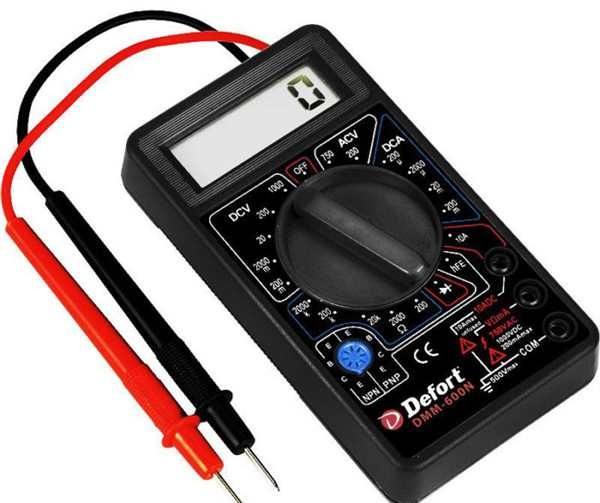

Диагностика мультиметром

Если вы знакомы с азами электродиагностики, прозвоните датчики тестером (мультиметром). Для этого необходимо их демонтировать.

Для измерения включите мультиметр в режим измерения сопротивлений (2000 Ω). Сопротивление исправного датчика должны быть в пределах 500 Ом–1 кОм. Если на мультиметре отображаемое значение сопротивления равно нулю или бесконечности (то есть разрыв), датчик дефектуется и подлежит замене.

Диагностика на автосервисе

Рассмотрим варианты диагностики, которые проводят на автосервисе.

Визуальный осмотр парктроника

Приняв автомобиль, автоэлектрик всегда выполняет визуальный осмотр всех видимых частей парковочной системы. При обнаружении обрыва проводки или других повреждений составляющих частей парковочной системы, электрик не продолжит диагностику, пока их не устранит.

Диагностика мультиметром

К перечню диагностик автоэлектриком можно отнести и проверку мультиметром. Она подразумевает демонтаж каждого датчика из посадочного места.

Особенности ее выполнения описаны выше.

Компьютерная диагностика

Данный вид диагностики применим к штатному парктронику, установленному заводом изготовителем автомобиля. И он гораздо проще остальных.

Если в одной из систем безопасности автомобиля возникает неисправность, бортовой компьютер ее диагностирует и отображает в виде зашифрованного кода. Для считывания и расшифровки этих кодов автоэлектрик использует диагностический компьютер. Они подключаются к бортовому компьютеру через специальный разъем.

Данная диагностика позволяет выявить неисправный элемент парковочной системы.

Установка заведомо исправного

Для подтверждения неисправности определенного датчика на его место электрик устанавливает заведомо исправный.

Но если установленный исправный датчик снова не работает,  истинная причина неисправности кроется в нарушении электропроводки парковочной системы. Либо перестал работать электронный блок управления парктроника. В таком случае он не подлежит ремонту и заменяется новым.

Переподключение

Довольно редкой, но возможной причиной неработающего парктроника является окисление контактов электропроводки из-за попадания влаги.

Для профилактики данной проблемы требуется переподключение датчиков и зачистка их контактов.

Что нам потребуется для установки?

Чтоб установить парктроник своими руками не требуется каких-то профессиональных навыков. С этой задачей по силу справится рядовому автолюбителю. Все что для этого потребуется — ровно просверлить несколько отверстий и правильно соединить провода. Большая часть необходимых инструментов найдется в гараже любого водителя.

Комплект большинства парковочных радаров состоит из:

• датчиков (от 2 до 8 штук)
• соединительных кабелей
• экрана
• блока обработки сигналов.

Также в комплекте с некоторыми моделями поставляется фреза для высверливания отверстий под датчики и разные полезные мелочи. Но если ее в комплекте нет, это не критично — можно замерить диаметр датчика и приобрести сверло в ближайшем магазине. Однако нужно учесть, что диаметр фрезы должен быть больше диаметра датчика на 1-2 мм. Для установки и подключения парктроника нам потребуется:

• само устройство
• фреза для сверления отверстий под датчики (зачастую идет в комплекте с парктроником)
• дрель (также можно воспользоваться шуруповертом)
• набор ключей
• карандаш, изолента или хомуты, рулетка и тестер.

Все машины разные и каждый случай по своему уникален, поэтому возможно потребуются и другие мелочи, такие как плоскогубцы, паяльник или схема электрооборудования автомобиля.

Когда следует проверять сенсоры парктроников?

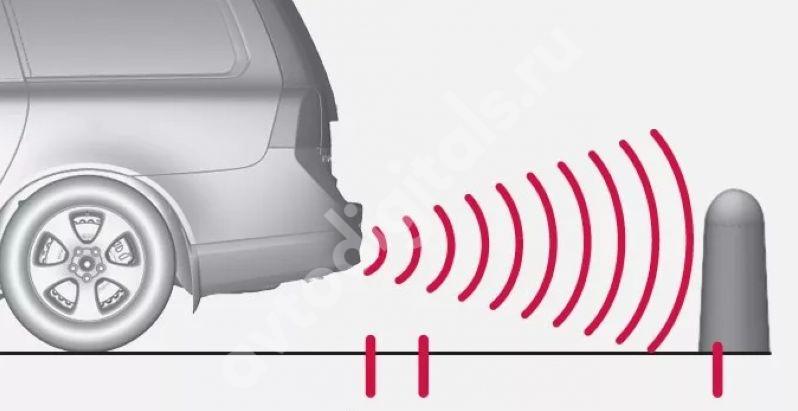

Сначала, кратко обозначим принцип работы парковочного радара. Это система, оборудованная датчиками и сигнальным индикатором, которая реагирует на опасное сближение автомобиля с препятствиями (заборы, бордюры, столбы, другие авто и т.д.). На большинстве машин сегодня стоят ультразвуковые сенсоры. Они генерируют короткие импульсы, и, в случае обнаружения объектов в радиусе зоны чувствительности, ловят отраженные от последних сигналы. Ну, а компьютер, беря за основу время между отправкой и возвратом импульса, а также постоянную скорость звука в воздухе, высчитывает расстояние.

Если хотя бы один из датчиков парктроника выйдет из строя, весь комплект станет работать некорректно. Во-первых, в зоне его действия возникнет «слепой» участок. Во-вторых, может «заглючить» вся проводка парковочного радара. В-третьих, если система имеет опцию самодиагностики, после ее запуска и обнаружения неполадки, она может заблокировать весь механизм.

Признаки поломки одного из локаторов:

1. Парковочный радар не включается при движении задним ходом;
2. Участились ложные срабатывания;
3. Устройство работает нестабильно или некорректно (пропускает объекты, на которые раньше нормально реагировал);
4. После самодиагностики на дисплее всплывает сообщение об ошибке. Например, Park Assist Service Requ 106 или E1.

Если все признаки указывают на поломку сенсора, придется проверить работоспособность каждого.

Лучшие инструкторы по вождению:

Как избежать появления неисправностей парктроника?

Под металлизированной лентой не должно скапливаться ни влаги, ни грязи. Следовательно, нужно периодически ее снимать и очищать внутреннюю часть бампера.

В блоке управления тоже может собираться грязь, стоит и его иногда открывать и очищать от скопившейся внутри грязи, пыли. Учтите, что грязь, пыль и вода отлично проводят электрический ток, а значит, могут послужить причиной возникновения неисправности.

Нужно строго соблюдать рекомендации и требования, изложенные в инструкции по эксплуатации парктроника

Очень важно правильно установить и выбрать прибор, а также точно его настроить. Подробную информацию о выборе парктроника вы можете узнать в следующей подробной статье

Соблюдение инструкции, правильная установка, точная настройка парктроника – залог его долгой безаварийной службы.

Виды парктроников и их отличия.

Существуют различные виды парктроников в зависимости от количества датчиков парковки (их может быть от двух до восьми), способа оповещения (оно может быть звуковое, голосовое, визуальное или совмещенное), места установки датчиков и их конструктивной особенности.

Самым современным видом парктроника является парктроник с видеокамерой. Он устанавливается на автомобиль вместе с камерой заднего вида и, при включении задней передачи на таком авто, на экране магнитолы выводится изображение с этой камеры вместе с указанием расстояния до препятствия в метрах и сантиметрах.

Сегодня можно встретить и парковочные радары, у которых датчики заменены плоской ленточной антенной. Такие парктроники называются ленточными. А сама ленточная антенна устанавливается внутри пластикового бампера. Но в России ленточные парктроники не получили широкого распространения и устанавливаются на автомобили крайне редко.

Количество датчиков в парктронике  может варьироваться от двух до восьми. От этого числа обычно и зависит цена парковочного радара, а, следовательно, и стоимость его установки. Сами датчики парковки могут быть установлены и на передний бампер автомобиля, в этом случае парктроник будет называться передним, и на задний (задний парктроник).

Самым дешевым парктроником является парктроник, имеющий лишь два датчика парковки, которые крепятся к заднему бамперу авто. Но из-за того, что такой парктроник не улавливает предметы, находящиеся посередине бампера, являющейся мертвой зоной, устанавливается он также очень редко. Поэтому даже на маленькие машины лучше устанавливать парктроник с четырьмя датчиками.

Еще одной популярной моделью является установка парктроника с шестью датчиками, четыре из которых крепятся к заднему бамперу, а два к переднему. При движении задним ходом такой парктроник предупреждает водителя не только о подстерегающих препятствиях сзади, но и спереди. При желании, у такого парковочного радара есть возможность установить дополнительный выключатель передних датчиков, чтобы они срабатывали, еще и когда автомобиль двигается вперед.

Похожий принцип работы имеет парктроник с восьмью датчиками, четыре из которых крепятся к заднему бамперу, а остальные четыре – к переднему. Четыре передних датчика срабатывают при движении назад, а также при нажатии на педаль тормоза при движении вперед. Однако так же, как и в предыдущем случае, можно установить отдельный включатель на передние датчики для использования их в необходимый момент.

По способу установки парктроники бывают: с врезными датчиками, установка которых производится в заранее высверленные отверстия в бампере, накладными датчиками, когда датчики просто приклеиваются к заднему бамперу (такой способ характерен для установки парктроника с двумя датчиками), и подвесными датчиками (сейчас такой способ практически не используется), когда датчики крепят на кронштейне внизу заднего бампера, пост установка парктроника своими руками вам в помощь.

Кроме того все модели имеют свои технические характеристики (дальность действия, громкость оповещения, рабочий диапазон температуры и многие другие), поэтому внимательно ознакомьтесь с ними, перед тем как приобрести парктроник, и тогда комфорт езды на автомобиле задним ходом подарит ощущение не зря потраченных денег.

Видео

Рекомендую прочитать:

Обзор пуско-зарядного устройства ParkCity GP12.

Обзор автомагнитолы Pioneer MVH-160UI.

Neoline X-COP 9500: описание, технические характеристики, комплектация и достоинства.

Видеорегистратор Prestigio Roadrunner 320.

Как избежать поломок парктроника

Обязательно очищайте датчики от грязи и влаги, особенно важно это делать на регулярной основе во время осадков и при наличии слякоти на дорогах;
Если у вас установлен электромагнитный парктроник, то проверяйте ленту на загрязнение и дефекты

При этом важно отметить, что очищать ленту от грязи следует полностью – с внутренней и внешней стороны
Не забывайте ее регулярно снимать и осматривать;
Время от времени чистите блок управления от пыли, но делайте это осторожно, чтобы не навредить компонентам печатной платы прибора.. Следует помнить, что во многом правильная работа парктроника зависит от его правильной установки

Следите, чтобы датчики «не болтались», а в случае повреждения бампера, обязательно проведите их диагностику, чтобы убедиться в отсутствии их повреждения

Следует помнить, что во многом правильная работа парктроника зависит от его правильной установки. Следите, чтобы датчики «не болтались», а в случае повреждения бампера, обязательно проведите их диагностику, чтобы убедиться в отсутствии их повреждения.

Основные моменты функционала

Система наделяется изготовителем камерой, передающим и приемным блоком. Видеоизображение поступает в блок передатчика, тот отправляет данные в приемник. Картинка отображается на мониторе, помогая автомобилисту припарковаться близко к другим машинам, исключая «мертвые зоны», не задевая при этом чужой транспорт. Герметичность камер заднего вида, инфракрасная подсветка благоприятно сказываются на парковании в темное время суток. Оптимальный вариант – гармоничный союз камеры с электронной системой. Это возможность распознавания препятствий, когда датчики справиться с этой задачей не могут.

Диагностика и варианты ремонта

Очистить нужно также и места, где они расположены. То есть внутреннюю часть бампера под лентой и гнезда, в которых установлены датчики. Не помогает – осматриваем приемопередающие устройства.

Если на металлизированной ленте нет повреждений, то причина неисправности ленточного парктроника, в других частях прибора.

Когда определили нерабочий датчик, то сначала его стоит просушить, возможно, в него просто попала влага. Если так, то после просушки он начнет работать в штатном режиме, если нет, вскроем его, возможно, что повреждена мембрана, ее можно заменить. Но доверить замену мембраны лучше мастеру, поскольку такая работа требует навыков.

Возможно, что при осмотре будет установлена и причина неисправности, например, налет грязи или пыли, или накипи. Накипь может свидетельствовать о пришедших в негодность радиодеталях, например, конденсаторах.

Наиболее распространенные неисправности и способы их устранения

1. Включен задний ход, а парктроник не подает сигнала. Возможно, что блок управления не подключен к питанию или неправильно смонтирована, нарушена проводка. В этом случае изменяем схему подключения, восстанавливаем целостность проводки. Обязательно проверяем надежно ли заземление блока.
2. Расстояние до помехи определяется неправильно. Возможно, что имеется загрязнение датчиков. Нужно почистить датчики.
3. Прибор часто срабатывает на несуществующие препятствия. Возможно, что парктроник настроен на высокую чувствительность или имеется загрязнение датчиков. Нужно провести перенастройку блока управления или почистить датчики.
4. Парктроник не определяет вообще никаких помех. Возможно, что прибор настроен на низкую чувствительность, опять же загрязнены датчики или помеха находится в так называемой мертвой зоне парктроника. Нужно или повысить чувствительность устройства, или почистить датчики, перестроить схему установки датчиков, добавить например, в существующую схему еще несколько штук.
5. У ленточного парктроника возникают такие же неисправности, что и у парктроника с датчиками. Может быть повреждена лента парктроника. Неисправности могут возникнуть и при загрязнении места расположения ленты. Встречаются неисправности соединительных проводов и блока управления парктроником. Действия при диагностике устройства и ремонте, собственно, такие же, как и при работе с другими типами парктроников.

Распространенные причины

Неисправности парктроника случаются по причине сбоя в работе основных компонентов устройства.

Не работают датчики

• Ультразвуковой датчик мог загрязниться. Он крепится снаружи, поэтому на него легко могла налипнуть грязь, пыль, лед, снег. Чувствительность гаджета могла снизиться. А еще, наледь на сенсоре является частой причиной ложных срабатываний или ситуаций, когда парктроник не выключается. Система распознает лед, как потенциальный объект столкновения, причем, расположенный опасно близко, поэтому и истошно вопит, честно выполняя свою задачу.
• В места врезки сенсоров, из-за нарушения герметичности и изоляции, могла попасть вода или влага. Причиной может стать износ, небрежная эксплуатация или, даже, слишком интенсивная мойка кузова. Вода могла стать причиной замыкания проводки или полного вывода устройства из строя.
• Вспомните, не ударяли ли вы корпус авто в местах размещения парктроников. Они могут не работать из-за механического повреждения, перекоса, проваливания внутрь места врезки.
• Проблема с парктроником может возникнуть по причине неустойчивого крепления, когда датчики болтаются в корпусе.
• Также не стоит исключать и вариант наличия заводского брака. Хорошо, если проблема проявилась сразу. Хуже, если парковочный радар работал, но вдруг перестал. В этом случае установить в качестве причины заводской брак, будет крайне сложно.

А еще, об «умершем» датчике может свидетельствовать сообщение на экране индикатора «ошибка парктроника Е1». Коды ошибок смотрите в руководстве по эксплуатации своего автомобиля, в разделе парковочного ассистента (у разных брендов называется по-разному, но похоже). Например на Volvo появляется надпись «Park Assist Service Requ 106».

Причина в блоке управления

Почему еще парктроники не работают? Возможно, сломался блок управления.

• Если устройство имеет опцию самодиагностики, оно само обнаружит данную проблему и выдаст на дисплей соответствующее уведомление. Если такой функции нет, проверьте парктроник самостоятельно в домашних условиях. Это не сложно.
• Внутрь аппарата могла попасть пыль или влага. В сырое время года блок управления мог отсыреть изнутри, в результате чего окислились элементы платы микросхемы;
• Неисправный парктроник, иногда таковым не является. Возможно, он работает, но вы выставили в настройках слишком высокий порог чувствительности. Вот индикатор и пищит на каждое дуновение ветра или некорректно определяет расстояния;
• Парктроник отказал по причине сбоя в электронных «мозгах» устройства;
• Если у вас не работает дисплей парктроника или не пищит зуммер, проверьте проводку. Возможно, причина в том, что где-то отошли контакты. Также не стоит исключать вариант поломки данного элемента из-за естественного износа, проникновения внутрь грязи, влаги, механического воздействия.
• Если монитор не показывает расстояние, но звук при этом есть и парктроник мигает, ищите причину в работе дисплея.
• Если вы обнаружили, что парктроник не работает после замены или полной разрядки аккумулятора, вероятно, из-за недостатка питания в компьютер парковочной системы «проникла» системная ошибка.

Не работает проводка

Если ваш парктроник внезапно перестал пищать, начинать искать, в чем причина, следует с проводки. В каком-то месте мог произойти обрыв или перебой. В числе других причин – отошли или окислились контакты, сорвалась изоляция, оборвался основной кабель питания.

Если парктроники не работают и не включаются при включении, конкретно, задней передачи, вероятно оборвался провод, который питает систему от огней заднего хода. Аналогичная причина могла приключиться и с кабелями, ведущими к поворотникам или стоп-огням (если не работает передний датчик).

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.
