Предлагаю вашему вниманию два простых устройства плавного включения ламп накаливания, которые можно сделать своими руками. Устройства позволяют существенно повысить срок службы ламп накаливания. Дело в том, что даже если у вас исправен выключатель, патроны и отлично выполнены все соединения проводки, то всё равно лампы накаливания могут быстро перегорать из-за резкого скачка тока во время включения. Это происходит потому, что сопротивление вольфрамовой нити накаливания в холодном состоянии намного меньше, чем в разогретом. Поэтому в момент включения и происходит резкое увеличение тока. Другие причины перегорания ламп описаны в предыдущей статье.

Устройство плавного включения ламп накаливания на тиристоре

Устройство плавного включения на тиристоре

На схеме обозначено:

• S1 — выключатель
• L1 — лампа накаливания
• D1-D4 — диоды Д226
• VS1 — тиристор КУ202М
• R1 — резистор МЛТ-1, 16 кОм
• C1 — конденсатор К50-35, 10 мкФ, 300В

Работа схемы

В схеме лампа накаливания и управляющая розжигом лампы схема включены последовательно. После замыкания контактов выключателя S1 напряжение поступает на диодный мостик, выпрямляется мостиком и поступает на цепочку резистор (R1) — конденсатор (C1), в начале тиристор немного приоткрывается, далее в течении зарядки конденсатора на управляющий электрод тиристора подаётся всё большее положительное напряжение, после полной зарядки конденсатора тиристор полностью открывается и лампа зажигается на полную мощность.

Детали схемы

Лампа накаливания (или группа ламп, включённая параллельно) рассчитана на номинальное напряжение 220-240 В, мощность ламп определяется параметрами диодного моста и тиристора, при указанных деталях мощность не должна превышать 130 Вт.

Вместо указанных диодов Д226 можно применить любые другие выпрямительные, рассчитанные на обратное напряжение не ниже 300В и на ток, необходимый для нужной мощности ламп. Например мостик из диодов Д246Б выдержат мощность ламп до 2 кВт.

Тиристор КУ202М можно заменить на КУ202Н(К,Л), Т122-25-12, Т122-20-11, эти тиристоры выдержат мощность ламп минимум до 2 кВт.

Резистор любой, номинал резистора можно менять для изменения времени розжига лампы, мощность рассеяния не менее 1 Вт, лучше даже взять 2Вт.

Конденсатор тоже можно использовать любой, даже неполярный, на напряжение не ниже 300В, в принципе ёмкость можно уменьшить даже до 0,5 мкФ, в этом случае розжиг будет происходить почти мгновенно, но этого достаточно для увеличения срока службы ламп.

Также можно доработать схему и получить димер, для этого резистор R1 нужно заменить на последовательно соединённую цепочку из постоянного на 8-12 кОм и переменного на 5-8 кОм. Удобно будет использовать переменный резистор с встроенным выключателем.

Устройство плавного включения ламп на микросхеме

Устройство плавного включения на микросхеме

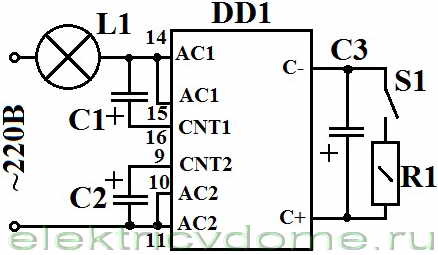

На схеме обозначено:

• L1 — лампа накаливания
• C1, C2 — конденсаторы К53-4, 1 мкФ, 16В
• C3 — конденсатор К53-4, 100 мкФ, 16В
• DD1 — микросхема К1182ПМ1
• S1 — выключатель
• R1 — резистор МЛТ-0,25, 4,7 кОм

Данная схема позволяет подключать нагрузку мощностью до 150 Вт, при напряжении 80-270 В.

Номиналы R1 и S1 можно изменять для изменения времени разгорания ламп. Также можно заменить резистор R1 на переменный и получится димер.

Оба представленных устройства не предназначены для люминесцентных, энергосберегающих и светодиодных ламп.
