Пневмоподвеска на газель

Необходимость в тюнинге подвески

Кроме родной подвески многие владельцы микроавтобусов ГАЗель или различных модификаций ее предпочитают устанавливать дополнительную пневматическую систему. После монтажа автомобили получают существенные преимущества:

• водитель в процессе управления автомобилем способен менять клиренс и степень жесткости подвески;
• снижение уровня риска во время превышения грузоподъемности транспортного средства;
• повышенный комфорт при езде по неровной дороге;
• выработка на «родных» деталях подвески понижается за счет перераспределения нагрузок;
• освобождение нагрузки с рессор и сопрягающихся метизами деталей;
• обеспечение большей устойчивости, особенно при наличии регулировочной системы подачи воздуха.

Перед тем, как сделать пневмоподвеску своими руками, необходимо знать, что вся модернизация окупается благодаря полученным преимуществам. Примерный срок, при котором вложения окажутся эффективными, составляет 30-40 тысяч км пробега.

Одной из негативных сторон является необходимость первоначальных высоких финансовых вложений. Также требуется достаточно высокая квалификация исполнителей, занимающихся установкой системы. Желательно, чтобы в команде присутствовал специалист, имеющий опыт работы с пневматикой.

К факторам, которые способствуют монтажу такой системы на авто, относятся:

• модернизируемый грузовой автомобиль либо фургон регулярно применяется для перевозки ценного оборудования, которое нужно уберечь от встряски, колебаний и возможно повреждения, за счет неровностей дороги;
• происходит частая перевозка грузов, масса которых близка или выше допустимых нагрузок на штатную подвеску;
• требуется более высокий уровень комфорта либо безопасности в процессе перевозки.

Устанавливаем пневмоподвеску на Mitsubishi Eclipse GTX 3.0TT AWD

В интернете встречается масса домыслов, что установка пневмоподвески на Mitsubishi Eclipse часто приводит к целому ряду проблем. Но это не так.

Если правильно организовать процесс и четко следовать технологии, то результат обрадует даже требовательных автолюбителей.

Как вариант — установка уже готового оборудования от K-Sport или других брендов.

Но такой подход не рационален по следующим причинам:

• Затраты оказываются выше, чем запланированы;
• Надежность такой системы минимальна;
• Необходимый ремкомплект приходится ждать несколько недель, а то и месяцев.

Таким образом, предпочтительнее выглядит самостоятельная сборка комплектующих материалов. Тем более что рынок насыщен всем необходимым для работы.

Так, для монтажа пневмоподвески потребуется пять качественных стоек.

Многие рекомендуют ставить изделия компании Rubena, но у них есть ряд минусов — сложность с выбором пружин по жесткости, проблемы подбора конструкции для задней подвески, минимальный ресурс.

Чтобы избежать проблем и дополнительных затрат в будущем, стоит отдавать предпочтение оригинальным запчастям для пневмоподвески марок Ауди, Фольксваген, Мерседес и прочих.

Здесь лучше посоветоваться со специалистом.

Работа начинается с установки задних стоек и высверливания нескольких дырок в кузове под запасным колесом.

Новые отверстия требуются для установки переходных фитингов под пневматические линии.

Как выглядит блок клапанов.

Далее пневматическая линия подключается к компрессору и накачивается до 7-8 атмосфер. Несколько секунд и автомобиль себя поддомкратил до нужной величины.

Остается проверить систему на герметичность. При наличии явных «шипов» стоит проверить места стыков и качество затяжки фитингов.

Последний этап — удаление домкратов и тестирование авто.

Если работа сделана правильно, то машина обретает мягкость, устраняются проблемы с преодолением высоких препятствий.

При попадании в яму пневмоподвеска ведет себя достойно и выдерживает испытание.

Одна из вероятных проблем — близость к покрышке. В такой ситуации потребуется установка проставки.

Отдельный момент — датчики уровня кузова. Их приходится доделывать отдельно и даже вваривать специальные кронштейны для последующего монтажа.

Отлично подходят датчики от Land Rover.

При подключении датчиков рекомендуется использовать качественную заводскую проводку, имеющую родную изоляцию.

Не помешает и развал-схождение в средней позиции подвески, после чего уходит раскачка, мягче проходятся «лежачие полицейские», небольшие ямы «проглатываются» и почти не слышны в салоне.

Устройство и работа пневмоподвески

Основным элементом пневматической подвески является регулируемая пневморессора. Распространение пневморессор на автомобилях связано с их преимуществом по сравнению с другими упругими элементами: простотой регулирования основных показателей и изменения характеристик подвески. Регулирование пневматической подвески производится за счет подвода или отвода жидкости или газа в пневморессоры (что такое пневмоэлемент ?) . В результате такого регулирования легко можно изменять положение кузова и колес, жесткость подвески и частоту собственных колебаний кузова. Грузоподъемность пневморессоры обеспечивается давлением сжатого воздуха (или газа), а жесткость — объемом, в котором этот воздух находится. Изменение грузоподъемности при загрузке или разгрузке автомобиля компенсируется повышением или понижением давления сжатого воздуха в пневморессоре. Пневморессоры изменяют жесткость в зависимости от частоты колебаний кузова и колес. С увеличением скорости движения происходит ужесточение подвески. Конструкции регулируемых пневморессор весьма разнообразны, работы по их совершенствованию все время продолжаются, постоянно предлагаются новые схемы и конструктивные решения. Однако все виды регулируемых пневморессор можно разделить на два основных типа: телескопические поршневые рессоры и пневморессоры, выполненные на основе резино-кордных оболочек (РКО). И хотя мы и предлагаем к установке телескопические поршневые рессоры, объем установок и спрос так мал, что мы рассмотрим только РКО системы.

На корпусе гидравлического амортизатора закреплена РКО, выполненная в виде рукава, который при перемещении подвески обкатывается по корпусу. Конструкция рукава с кордным каркасом , наружным защитным и герметизирующим слоями резины напоминает устройство шины. Рабочий объем сжатого воздуха заключен между РКО и стаканом. К пневморессоре может быть подключен дополнительный объем. Подвод сжатого воздуха в пневморессору осуществляется через штуцер. Способ изменения давления сжатого воздуха (или газа) влияет на характеристику пневморессоры. При неподвижном поршне подвод жидкости увеличивает давление газа в результате уменьшения его объема, при этом его масса остается неизменной. Если подводить в пневморессору сжатый воздух, то давление возрастет из-за увеличения массы воздуха, а объем, который он занимает, останется прежним. В первом случае увеличивается частота собственных колебаний кузова и плавность хода автомобиля ухудшается, во втором — частота собственных колебаний кузова и плавность хода сохраняются.

Способность пневморессор с РКО сохранять автомобилю плавность хода независимо от того, нагруженный он или порожний, имеет большое значение. Такие пневморессоры используют на автобусах и грузовых автомобилях, грузоподъемность которых значительно изменяется. Поршневые пневморессоры применяют на легковых автомобилях, изменение грузоподъемности у которых невелико. Улучшить характеристику поршневой пневморессоры при изменении давления сжатого газа можно, подключая дополнительные пневматические упругие элементы.

Регулируемые пневморессоры позволяют увеличивать жесткость подвески при движении автомобиля с большой скоростью по хорошей дороге или с малой скоростью по бездорожью. Для изменения жесткости пневморессор используют дополнительный объем для сжатого воздуха (что такое ресивер ?) или дополнительный пневматический упругий элемент. Если к пневморессоре с РКО подсоединить дополнительный объем, то жесткость ее уменьшится, подвеска будет мягкой. При отключении дополнительного объема произойдет ужесточение подвески. Более простым языком — отличие пневмоподвески от пружинной – это нелинейная зависимость величины сжатия и силы сопротивления. То есть, пневматическая подвеска значительно мягче при малых перемещениях (небольшие ямки и стыки в асфальте) и значительно жёстче при проезде лежачих полицейских, что даёт уверенность не удариться бампером после его проезда.

1 Зачем нужна пневмоподвеска на ГАЗель?

Вспомогательная пневматическая система, которая устанавливается на автомобиль, является популярным вариантом тюнинга микроавтобусов российского и иностранного производства и позволяет получить в результате ряд преимуществ, основные из которых:

• минимизация рисков при сильных перегрузах кузова, например, при перевозке большого количества различного товара,
• возможность постоянно изменять величину клиренса и степень жесткости основной подвески,
• более комфортное управление автомобилем при движении по неровным дорогам,
• существенное снижение общего износа базовых элементов подвески,
• разгрузка рессор и различных элементов крепления,
• увеличение уровня устойчивости автомобиля, а в некоторых случаях и передней тяги, при переднем приводе (при наличии системы регулировки воздуха в подушках).

Вспомогательная пневматическая система авто

Помимо перечисленных преимуществ следует отметить и достаточно быструю окупаемость вложений. При правильном подходе к установке и подбору деталей такие вложения окупаются уже через 30-40 тысяч километров пробега. Среди недостатков можно отметить высокую цену некоторых деталей и сложность в проведении работ по установке пневмы своими руками. Для этого требуется опыт работы и знания в данной области. Установка грамотной пневматической системы в подвеску у специалистов обойдется в сумму не менее 30 тысяч рублей, в зависимости от сложности самой системы (есть ли контроль подачи воздуха, какие детали использованы и т. д.).

Установка пневмоподвески на автомобили ГАЗель (в частности, Некст) рекомендуется в том случае, если:

• машина используется для транспортировки различного оборудования (пневма снижает риск повреждения высокоточных деталей от постоянных колебаний и вибраций неровного дорожного полотна);
• вы часто перевозите тяжелые грузы, вес которых сопоставим с максимальными нагрузками на обычную рессорную подвеску;
• необходимо повышение комфорта и безопасности при перевозке различных грузов.

3 Советы по выбору надежной пневмоподвески

При разработке новых пневмостоек необходимо учитывать тот факт, что серьезное изменение штатных стоек с использованием сварочных и других работ может снизить прочность конструкции. Поэтому, если вы решили установить подушки своими руками, лучше работать без существенных изменений заводской конструкции. Это позволит легко заменить амортизатор или пневмопружину в случае их выхода из строя.

Пневматические подушки на ГАЗель своими руками

Таким образом, самый простой, но эффективный способ – заменить обычные стальные пружины на пневмопружины. Пружины следует подбирать исходя из общей массы автомобиля и привода. В случае с моделью ГАЗель Некст на заднюю ось рекомендуется устанавливать пневматические пружины сильфонного или рукавного типа с диаметром, который зависит от частоты нагрузок. Кроме того, следует учитывать и тип пневматической подвески, которая бывает двухконтурной или одноконтурной.

Двухконтурная система устанавливается на обе оси, это актуально для владельцев ГАЗель Некст с длинной базой, в остальных случаях достаточно установить пневму на заднюю ось ГАЗель Некст. Для этого вам потребуется приобрести комплект деталей и оборудования, в который должно входить:

• два пневмобаллона идентичного диаметра,
• переходные пластины и пластиковые пневмотрубки (фитинги),
• кронштейны крепления и другие крепежные элементы,
• при установке системы контроля также потребуются манометры на каждую ось, проводка, кнопки и другое электрооборудование и оснащение (компрессорная установка и др.)

Как правило, качественные комплекты способны обеспечить постоянную грузоподъемность от 1200 до 1400 килограмм, что вполне достаточно для перевозки большинства грузов. На заднюю ось рекомендуется устанавливать пневмоподушки без использования ресивера, который позволяет увеличить мягкость и плавность хода. При установке подушек на удобной высоте следует отдалить их как можно дальше от центра во избежания трения об рессоры (при расширении подушек во время движения). На переднюю ось подушки устанавливаются либо непосредственно на рессору, либо за передней балкой по самому центру.

Зачем нужна пневматическая подвеска на «Газель»

Эту конструкцию часто считают элементом тюнинга, хотя она выполняет важную роль: изменяет величину клиренса в зависимости от качества дорожного полотна. Также подвеска делает автомобиль более устойчивым и безопасным во время езды, как по ровной дороге, так и по дорожному полотну с ямами или по бездорожью.

Функции подвески:

• повышает срок службы базовых элементов конструкции;
• водит к минимуму риски при перегрузке транспортного средства;
• улучшает качество езды на плохом покрытии.

Перед изготовлением надо просчитать стоимость работ и выгоду от установки. Примерный срок, при котором начнется окупаемость, составляет 30 000 км пробега. При установке системы на коммерческий транспорт срок окупаемости снижается, так как при перевозке хрупких грузов качество сохранности повышается.

Примерная сумма для самостоятельной установки – 30 000 рублей. Пневмоподвеска Газель доступна к заказу с гарантией.

Пневмо на газель, уже на машине — ГАЗ Газель, 2.4 л., 2004 года на DRIVE2

компрессор от БМВ-Х5

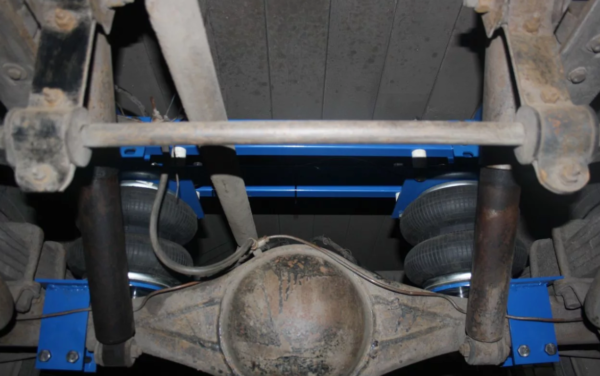

Фотки подушек на машине, всё установлено кроме рессивера, ишем подходяший. Компрессор качает прямо в подушки, и спускает тоже, трубка для рессивера пока заглушена. Поперечные уголки не над пластинами а чуть раздвинуты, так появляется место чтоб мост(редуктор) не ударился в уголки, и ещё нагрузка на раму распределяется, т. е. не в одной точке, хотя в раме стоят вставки. По такой схеме можно установить и на грузовую не снимая кузов

фото с зади, и новый стабилизатор

под нижней пластиной будут хамуты крепления на мост

над подушкой полукруглая пластина рядом с рамой, заполняет зазор между пластиной и подушкой

рядом с подушкой(близко) на пластинах болтов нет, на гружёной могут протереть подушку

между поперечными угольниками есть место, чтоб мост не ударился об угольники на гружёной

два соска вывели в бок, для подкачки, на всякий случай

компрессор со своим контейнером установлен в раму

Разделение по типам автомобилей:

Легковые малолитражки Обычно на этих автомобилях идёт борьба между комфортом и грузоподъёмностью. При малом собственном весе хотелось бы нагрузить на неё побольше, и этот вес зачастую составляет почти половину собственной массы. Конечно же подобрать пружину (что такое пружина подвески ?) с таким диапазоном невозможно и можно получить лишь две крайности – или очень жёсткий незагруженный автомобиль или полное проседание, если в багажник положить чуть-чуть и пару человек на заднее сиденье. Выход – задняя пневмоподвеска. Она поможет выравнивать автомобиль при любой загрузке. Этим способом пользуются многие производители автомобилей. И если установить уровень пола (что такое датчик уровня пола ?) – то вы и думать не будете о том, что у Вас стоит пневмоподвеска. Если Вы уверены, что Вы хотите получить в результате – то вперёд выбирайте тип пневмоподвески в зависимости от марки и выбирайте подготовку воздуха – ручную или автоматическую. Если у Вас пружина – отдельно от амортизатора (что такое амортизатор ?) – то Вам повезло и Вы сможете уложиться в 20-25т.р за комплект на одну ось без подготовки, если же амортизатор внутри пружины – 40-45т.р. Исключения составляют некоторые автомобили типа Вольво и Пежо, где сделаны специфичные подвески с применением эксклюзивных технологий и цена проектирования и изготовления подвески будет немного выше… Но! Хочется повторить — Мы можем сделать пневмоподвеску на ЛЮБОЙ автомобиль. Внедорожники Установка пневматики преимущественно для поднятия кузова при преодолении препятствий. Главный вопрос — надежность пневмоэлемента в грязи. Можно ли его пробить? Напомню — пневмоэлемент по структуре своей напоминает строение колеса, так что шансы пробить колесо или пневмоэлемент у Вас одинаковые. Если сомневаетесь — поставьте себе вставки в пружины или купите запасной пневмоэлемент… Микроавтобусы Увеличение грузоподъемности, снижение уровня боковых качения, сглаживание колебаний кузова на плохих дорогах. В большинстве случаев это только задняя ось, но иногда пневматизируется и передняя. Отдельной графой можно выделить Дома на колесах где пневматика на задней оси позволяет убирать проблемы с огромным задним свесом, а пневматизация передней — с одной стороны позволяет поднять а/м и заехать на обычно крутой подъем на пароме, а с другой стороны опустить а/м и вписаться в небольшие ворота, например, мойки или стоянки…

Установка пневмоподвески на заднюю ось Газель Бизнес — Aride — AirRide пневмоподвеска на DRIVE2

Установка усиленного комплекта пневмоподвески на автомобиль Газель Бизнес, с базовой системой управления на ниппель (накачки/спуска) и дополнительными манометрами для контроля давления.

Пневмоподвеска (пневморессора) для Газель Бизнес является отличным решением для увеличения грузоподъемности малотоннажного коммерческого автомобиля. И дает автомобилю ряд преимуществ по сравнению со штатной рессорной подвеской.

Снижение износа рессор и амортизаторов (штатные рессоры на вашем автомобиле прослужат дольше, т.к. пневпоподвеска снизит нагрузку на них, а также на другие элементы подвески)Устранение шумов и вибрация подвески и ударов отбойника при перегрузе (пневмоподвеска полностью исключает ситуация, когда коммерческий автомобиль ложится на отбойники)Возможность установить пневмоподвеску на уставшие рессоры (после установки пневмоподвески рессоры требующие замены прослужат еще долго)Правильное положение кузова при любой нагрузке (всегда горизонтальное положение кузова коммерческого автомобиля в независимости от нагрузки, а это правильная работа головного света и уменьшение тормозного пути)Уменьшение кренов и раскачивания автомобиля (пневмоподвеска не дает автомобилю кренится на перегруженный борт, и всегда находится в горизонтальном положении)Увеличение комфорта для водителя и пассажиров (значительное увелечение комфорта при езде на автомобили по плохим и неровным дорогам, как для водителя, так и для пассажиров (на пассажирских микроавтобусах)Увеличение прибыли от перевозок (пневмоподвеска – пневморессора – это вомзжосность перевезти в 1.5 раза больше груза за 1 рейс + экономия на замене рессор и штрафах ГИБДД за перегрузВозможность управлять свесом автомобиля при загрузке и выгрузке (регулировка заднего клиренса для выравнивания пола будки коммерческого автомобиля с уровнем пола пандуса для удобной загрузки)

Высокий срок службы пневмоподвески (пневмоподвеска не требует никакого дополнительно обслуживания, и эффективно работает в течении 5 — 6 лет при любых условиях эксплуатации будь то мороз, грязь, соли и реагенты. Рабочее давление до 8 атмосфер)

А стоит ли устанавливать пневмоподвеску?

Если коротко: да.

Теперь разберёмся подробнее.

От чего зависит комфортная езда без тряски и сильного раскачивания машины? Тут важны две параметра: масса машины и жёсткость пружин амортизаторов. Если машина лёгкая, а пружины жёсткие — тряска водителю обеспечена. Если машина тяжёлая, а пружины мягкие — обеспечена качка, как в море. Эта проблема усугубляется ещё и тем, что привести в соответствие жёсткость пружин и массу машины невозможно в принципе, поскольку масса постоянно меняется, ведь в машине бывает разное число пассажиров, она может перевозить дополнительный груз и т. д.

Изменить жёсткость пружинных амортизаторов тоже нельзя. И более того, она со временем падает (из-за усталости металла), а вместе с жёсткостью уменьшается и дорожный просвет автомобиля.

Для регулирования жёсткости амортизаторов и была создана пневмоподвеска, элементы которой умеют подстраиваться под постоянно меняющиеся параметры автомобиля, обеспечивая водителю комфортную езду в любых условиях. Вот её достоинства:

• клиренс машины и жёсткость её стоек регулируются автоматически;
• машина становится устойчивее к перегрузкам: в случае большой загруженности жёсткость стоек поднимается до максимума, что позволяет избежать повреждений других деталей подвески;
• улучшение управляемости: вождение становится более плавным, крен автомобиля на виражах минимален;
• при использовании четырёхконтурной автоматической подвески продольный крен машины также стремится к минимуму, что делает езду ещё комфортнее;

Статья в тему: Холодный запуск двигателя и ресурс силового агрегата

Минусы у этого устройства тоже имеются:

• пневматические амортизаторы не подлежат ремонту. В случае выхода из строя их можно только заменить;
• резина пневмоподушек чувствительна к холоду и загрязнениям (подробнее об этом будет рассказано ниже);

Здесь же следует упомянуть и о гидравлических подвесках. Они выполняют ту же функцию, что и пневматические, однако их упругий элемент — специальная жидкость. А главным отличием гидроподвесок является их повышенная надёжность (и очень высокая цена, которая вряд ли будет по карману рядовому автолюбителю). Для примера: ресурс пневмоподвески составляет в среднем 200 тыс. км, тогда как гидроподвеска легко может пройти до 400 тыс. км.

Из всего вышесказанного следует простой вывод: пневмоподвеска — это хорошая альтернатива как стоковым пружинам, так и гидравлике с её заоблачной ценой.

Процесс установки пневматической подвески

Перед началом установки пневмоподвески следует определить, что нам понадобится для работы.

Инструменты и материалы

1. Четырёхконтурная пневматическая подвеска Air-Lift в комплекте с ресивером, компрессором и блоком управления.

   Комплект пневмоподвески Air-Lift

2. Набор торцовых головок.
3. Набор рожковых ключей.
4. Плоская отвёртка.
5. Плоскогубцы.
6. Домкрат.

Последовательность действий при установке пневмоподвески

• багажник автомобиля открывается, из ниши извлекается запасное колесо;

  Запасное колесо извлекается из ниши

• на боковых стенках багажника находятся пластиковые заглушки, удерживающие коврик. Они поддеваются плоской отвёрткой и извлекаются;

  Заглушки бокового коврика багажника удаляются отвёрткой

• после этого снимается сам коврик. Открывается доступ к гайкам стоек и к отверстиям, которые потребуются для прокладки проводки;

  Боковой коврик багажника снимается

• компрессор подключается к блоку управления и ресиверу так, как это указано в инструкции. После этого собранная конструкция устанавливается в нишу запасного колеса;

  Оборудование пневмоподвески смонтировано и установлено в нишу запаски

• далее к ресиверу и компрессору подключается проводка. Подключение осуществляется в строгом соответствии с указаниями на этикетках проводов;

  Провода к оборудованию подвески подключаются в соответствии с инструкцией

• подключённые провода собираются в один жгут, который выводится в пассажирский салон через отверстие, находящееся под одним из задних сидений;

  Вывод проводки подвески находится под задним сиденьем

• далее жгут прокладывается вдоль одной из стенок салона, под ковриками и выводится в моторный отсек;

  Проводка пневмоподвески выводится в моторный отсек машины

• там провода подключаются к аккумулятору, массе и к блоку предохранителей так, как это указано в инструкции по эксплуатации управляющего блока пневмоподвески;

  Проводка пневмоподвески подключается к блоку предохранителей

• теперь одно из задних колёс поддомкрачивается, после чего с помощью рожкового ключа на 22 откручивается 4 нижних крепёжных гайки на задней стойке;

  Для снятия стойки сначала необходимо открутить крепёжные гайки

• с помощью торцовой головки на 24 через отверстие в багажнике откручивается верхняя крепёжная гайка задней стойки;

  Верхняя гайка стойки откручивается через отверстие в багажнике

• после откручивания верхней гайки стойка извлекается. Аналогичная операция проводится и со второй задней стойкой. На место снятых стоек устанавливаются пневматические стойки из комплекта пневмоподвески;
• для снятия передних стоек на каждой из них рожковым ключом на 22 откручивается по 4 крепёжных гайки;

  На передней стойке откручиваются 4 гайки

• далее отсоединяются и снимаются шланги тормозной системы, вручную отключается штекер датчика АБС (если таковой в машине имеется);
• передние стойки извлекаются, на их место устанавливаются стойки из комплекта и надёжно прикручиваются;

  Передняя пневматическая стойка, установленная вместо штатного амортизатора

• пневматические линии подключаются к компрессору, ресиверу и управляющему блоку в соответствии с инструкцией, после чего шланги выводятся через отверстие в багажнике;
• получившаяся воздушная магистраль выводится в моторный отсек и подключается;

  Воздушные шланги, выведенные в моторный отсек машины

Статья в тему: Как заменить масло в двигателе, не выкручивая сливную пробку

Блок подготовки воздуха

Это некие устройства, с помощью которых Вы можете подавать сжатый воздух в пневмоподвеску и следить за давлением в ней. Одноконтурные — пневмоэлементы находящиеся в системе соединены между собой Двухконтурные – пневмоэлементы разъединены в два контура. В случае, если пневматизирована только одна ось – то разделение идёт на правый и левый контур. Это даёт возможность получить более жёсткую подвеску или выравнивать автомобиль при неравномерной загрузке. В случае пневматизации двух осей – два контура – перед и задняя ось. (соединять перед и зад нельзя, так как обычно давление в этих контурах разное) Четырёхконтурные – только при пневматизации всего автомобиля. Каждый пневмоэлемент имеет собственное давление. Улучшенные ходовые качества, возможность выравнивания автомобиля при неравномерной загрузке. Возможность построения активной подвески с контроллером. От простого к сложному. — Можно ограничиться только ниппелем для накачки пневматики насосом или компрессором (что такое компрессор ?) , но не нужно забывать, что некоторые системы работают на давлении больше 8 а](что такое «Бар» ?) и Вам (или Вашему компрессору) будет тяжело поднять такое давление. Если Вы в основном перемещаетесь по городу – то можно пользоваться услугами заправок. Можно возить с собой баллон с сжатым воздухом – но где гарантия, что Вам хватит этого воздуха на Вашу поездку? — Примитивная система подкачки – компрессор напрямую качает в пневмобаллоны, а стравливать давление Вы можете через пневмониппель. В комплект входит манометр (что такое манометр ?) для отображения давления в системе. Это дешёвая, удобная и малогабаритная система. Она позволит Вам полностью насладиться пневмоподеской на Вашем автомобиле и не исключает возможности последующего апгрейда. Количество контуров неограниченно. — Системы с ресивером — это блок подготовки, который работает примерно так – Компрессор накачивает в ресивер сжатый воздух и в автоматическом режиме (только при заведенном двигателе) поддерживает в ресивере заданное давление. Вы с помощью пневмораспределителя (механических (пневмокнопок) или электромагнитного) распределяете давление в пневмоэлементах. Различаться эти системы могут величиной ресивера (минимальный запас воздуха рассчитывается исходя из типа применённого пневмоэлемента и рабочего давления или исходя из правила – воздуха в ресивере должно хватать на подъём из минимального положения в рабочее). Объём применённого ресивера диктует тип компрессора, который нужно поставить. Они все различаются по производительности, макс давлению (10-14 Атм) и времени безостановочной работы. Чем больше ресивер — тем больше компрессор и значит дороже система. Пневмораспределители также различаются по типу и проходному сечению и для выбора необходимого Вам Вы должны чётко сформулировать задачи, которые Вы ставите перед пневматикой. Например, система с пневмораспределителями будет состоять из следующих пневмоэлементов: 1. Компрессор 2. Обратный клапан 3. Реле компрессора 4. Ресивер 5. Датчик автоматического поддержания давления в ресивере 6. Манометры и клавиши управления (пневмоклавиша, электроклавиша) 7. Блок пневмораспределителей 8. Трубки пневмолиний

Правильный подбор оборудования

Купить комплект пневмоподвески на газель можно:

1. У официальных дилеров.
2. Поставщиков оборудования под заказ.
3. На рынке.
4. В интернете.

Пневматические подвески, предлагаемые производителями, имеют разную конструкцию:

1. Одноконтурный вариант.
2. Двухконтурную систему.
3. Четырёхконтурный вариант.

О различиях подробно читайте

Мы заострим внимание на том, что при установке дополнительного оборудования на заднюю ось, ресивер не используется

Важно устанавливать оборудование дальше от рессор. Это позволит исключить трение о её поверхность

Это позволит исключить трение о её поверхность.

В пневмо комплект на газель входят:

1. Пневмоподушки.
2. Компрессор.
3. Манометры.
4. Переходники.
5. Емкости.
6. Система электронного контроля и управления.

Более подробно о различных вариантах комплектации дополнительного оборудования .

Откажитесь от походов по автомобильным рынкам. Не тратьте своё время. К тому же на них есть большая вероятность за свои деньги купить некачественный товар.

Сделав заказ и купив дополнительное оборудование, подумайте, как его устанавливать. Об этом ниже.

Целесообразно ли устанавливать пневмоподвеску на автомобиль?

Давайте разберемся, что такое пневмоподвеска, и стоит ли на нее тратить деньги.

Пневматическая подвеска — система амортизации, позволяющая автоматически менять клиренс автомобиля без применения физической силы.

Такой тип подвески считается универсальным вариантом, что позволяет монтировать ее как на легковых, так и на грузовых авто.

Установка пневматической подвески гарантирует ряд преимуществ:

1. Изменение клиренса автомобиля. Для повышения (снижения) просвета не требуется менять пружины или делать серьезные переделки. Несколько минут регулировки и подвеска выставляет нужный клиренс.
2. Плавность хода на бездорожье. Недостаток пружинных амортизаторов — чувствительность к неровным дорогам, что требует максимального внимания со стороны человека за рулем. С пневматической подвеской проще — происходит компенсация колебаний, что снижает тряску транспортного средства практически к нулю.
3. Комфорт и управляемость. Жесткие или мягкие пружины имеют слабые и сильные стороны. Первые подходят для асфальтированных дорог, а вторые — для бездорожья. Преимущество пневмоподвески — сглаживание минусов разных пружин.
4. Отсутствие просадки. Пневматическая подвеска гарантирует оптимальный просвет даже при максимальной загрузке, ведь клиренс с легкостью регулируется до нужной величины. Так что не имеет значения, сколько пассажиров находится внутри транспортного средства.

Перед тем как принять решение о монтаже такой подвески, стоит учесть и ряд ее недостатков:

1. Стоимость пневмоподвески высока, что отпугивает автолюбителей. Деньги идут на покупку пневматических подушек, воздушного ресивера, компрессора и других устройств.
2. Не ремонтопригодность. При выходе из строя любого из элементов системы придется менять узел в комплексе. Это приводит к дополнительным затратам, к которым готовы не все автолюбители.
3. Недостаточная устойчивость к негативным воздействиям «химии» на дорогах, морозов, жары и так далее. Такие факторы приводят к снижению ресурса узла. И если от холодов способен спасти спирт, залитый в подушку, то от «химии» на дороге убережет только установка оригинальных и дорогих изделий.

Принципиальная схема пневмоподвески выглядит так.

Другая схема.

Изменения после монтажа

Внесение изменений в конструкцию автомобиля происходит способом фиксации элементов при помощи специальных кронштейнов, регулировка которых осуществляется с установленного пульта в салоне. Есть упрощенные модели, без возможности управления. В этом варианте для регулировки уровня воздуха в баллонах применяется система ниппелей, как при контроле давления в автомобильных шинах.

Этапы установки:

• автомобиль устанавливают на подъемник или поднимают домкратом;
• снимают отбойники с рамы;
• готовят элементы крепления;
• устанавливают пневмоподушку;
• монтируют воздушную магистраль и нагнетающий воздух компрессор;
• ставят ресивер;
• делают дополнительные элементы и блок управления.

На заметку!

При выборе подвески обязательно учитывается масса транспортного средства и привода, а также диаметр задней оси, на который приходится нагрузка.

Есть три типа пневмоподвесок на «Газель»:

• одноконтурная;
• двухконтурная;
• четырехконтурная.

Чаще всего оборудование устанавливают на одну ось, предпочтительно заднюю. Для управления используют электромагнитный клапан, накачка воздуха происходит равномерно и обеспечивает при езде плавное движение на неровной дороге.

Если автомобиль длинный, лучше выбрать двухконтурную конструкцию, для управления которой устанавливают два разных клапана.

Водитель самостоятельно задает параметры давления колес.

Если нет опыта в установке пневматических подвесок, лучше заказать ее у специалистов. Они проведут диагностику ходовой системы и подберут подходящий вариант, затем качественно установят с гарантией на все проделанные работы.

На заметку!

Проведение работ по внесению изменений в первоначальную конструкцию автомобиля требует от владельца определенных знаний и навыков.

Установка подвески на «Газель» значительно улучшает качество езды. Если транспорт коммерческий, машина становится устойчивее как на прямых участках трассы, так и на поворотах, что снижает риск повреждения хрупких грузов. Установленная пневматика снизит возможность повреждения или выхода из строя деталей.

Заключение

Итак, подводя итоги, можно выделить несколько ключевых моментов:

1. Выбор конструкции в зависимости от длины кузова коммерческого транспортного средства.
2. Установку нового комплекта самостоятельно или прибегнув к помощи специалистов сервисного центра.
3. Расчёт сроков окупаемости дополнительного оборудования.
4. Регулярность эксплуатации газель.

Учитывая эти составляющие можно купить пневматическую подвеску, тем самым повысив объём перевозимого товара и обезопасить себя в пути, меняя клиренс с учётом качества преодолеваемого участка дороги.

Читайте далее:

Пневмоподвеска на Ниву

Пневматическая подвеска Toyota Hiace

Пневматическая подвеска Chevrolet Trailblazer

Какие жесткие и мягкие амортизаторы лучше поставить на Шеви Ниву

Передние и задние стойки амортизаторов Шевроле Круз
