Как подобрать поршневые кольца

Подбор поршня к цилиндру

Расчетный зазор между поршнем и цилиндром (для новых деталей) составляет 0,025-0,045 мм. Он определяется промером деталей и обеспечивается ус­ тановкой поршней того же класса, что и цилиндры. Максимально допустимый зазор (при износе дета­лей) — 0,15 мм.

Если у двигателя, бывшего в эксплуатации, за­зор превышает 0,15 мм, то необходимо заново по­добрать поршни, чтобы зазор был возможно бли­же к расчетному.

В запасные части поставляются поршни классов А, С, Е. Этого достаточно для подбора поршня к любому цилиндру при ремонте двигателя, так как поршни и цилиндры разбиты на классы с неболь­ шим перекрытием размеров. Например, к цилиндрам классов В и D может подойти поршень класса С. Так­же и к изношенным цилиндрам классов А и В может подойти поршень класса С.

Разборка. Снимите поршневые кольца. Уложите пор­ шень в опору с цилиндрической выемкой и с помо­ щью оправки А.60308 выпрессуйте палец (рис. 2-32).

Если некоторые детали шатунно-поршневой груп­ пы не повреждены и мало изношены — они могут быть снова использованы. Поэтому при разборке по­ метьте их, чтобы в дальнейшем собрать группу с теми же деталями и установить в прежний цилиндр.

Сборка. Перед сборкой подберите палец к порш­ ню. Для правильного сопряжения необходимо, что­ бы поршневой палец, смазанный моторным маслом, входил в отверстие поршня от простого нажатия ру­ кой (рис. 2-33) и не выпадал, если держать поршень так как показано на рис. 2-34.

Выпадающий палец замените другим, следующей категории. Если палец третьей категории выпадает из отверстия поршня, то замените поршень и повто­ рите подбор пальца.

Так как палец вставляется в верхнюю головку шатуна с натягом, необходимо нагреть шатун для расширения его головки. Для этого поместите шату­ ны на 15 мин в электропечь, нагретую до 240°С.

Палец заранее приготовьте к сборке, надев его на валик приспособления А.60325 с уста­ новленным дистанционным кольцом 5. Кольцо долж­ но иметь толщину 4 мм , наружный диаметр 22 мм и внутренний — 15 мм . На конце приспособления уста­ навливается направляющая 3, закрепляемая винтом 4. Винт затягивайте неплотно, чтобы не произошло

заклинивания при расширении пальца от контакта с нагретым шатуном.

Для правильного соединения пальца с шатуном запрессовывайте патец как можно скорее, так как шатун быстро охлаждается и после охлаждения из­ менить положение пальца будет невозможно.

Поршень с шатуном должен быть собран так, что­бы стрелка на днище поршня была направлена в сто­ рону отверстия для выхода масла (если оно имеется) на нижней головке шатуна (см. рис. 2-31).

Извлеченный из печи шатун быстро зажмите в тисках. Надевая поршень на шатун, следите, чтобы отверстие под палец совпадало с отверстием верхней головки шатуна. Закрепленный на приспособлении поршневой палец протолкните в отверстие поршня и верхнюю головку шатуна (рис. 2-36) до упора запле- чика приспособления в поршень.

Во время этой операции поршень должен прижи­ маться бобышкой к верхней головке шатуна в на­ правлении запрессовки пальца (показано стрелкой на рис. 2-36). Тогда палец займет правильное положение.

После остывания шатуна смажьте палец мотор­ ным маслом через отверстия в бобышках поршня.

Смажьте моторным маслом канавки на поршне, поршневые кольца и установите кольца на поршень. Ориентируйте поршневые кольца так, чтобы замок верхнего компрессионного кольца располагался под углом 30-45° к оси поршневого пальца, замок ниж­него компрессионного кольца — под углом прибли­зительно 180° к оси замка верхнего компрессионно­го кольца, а замок маслосъемного кольца — под уг­ лом 30-45° к оси поршневого пальца между замками компрессионных колец.

Нижнее компрессионное кольцо устанавливайте выточкой вниз (см. рис. 2-30). Если на кольце нанесе­ на метка «Верх» или «ТОР», то кольцо устанавли­вайте меткой вверх (к днищу поршня).

Перед установкой маслосъемного кольца проверь­ те, чтобы стык пружинного расширителя распола­ гался со стороны, противоположной замку кольца.

Легковые автомобили комплектуются различными типами двигателей, силовые агрегаты могут отличаться объемом, мощностью, конструкцией.

Если в двигателе повышается расход масла, чаще всего причиной этого являются изношенные или поломанные поршневые кольца, замена их – работа достаточно трудоемкая, к тому же требует определенных слесарных навыков.

Поломка или износ колец вследствие нагрузок в цилиндре

Поршневые кольца подвергаются износу, когда они двигаются вверх и вниз вместе с поршнем в цилиндре. Износ происходит как вследствие взаимодействия с механическими деталями (стенками цилиндра и поршневыми канальцами), так и вследствие воздействия на них горячих отработанных газов. Имеет место также химический износ, так как в топливе (особенно в дизельном) содержится сера. Для минимизации степени износа их изготовляют из износостойких материалов, таких как чугун, и они имеют специальное покрытие, повышающее износостойкость. Имеются также данные, что износ колец пропорционален запылённости поступающего в цилиндр воздуха.

Кроме износа можно встретить поломку кольца на несколько частей, а также залегание (закоксовывание) из-за того, что в канавке скопились несгоревшие частицы сажи, масла и др. Основными причинами закоксовывания являются низкое качество применяемого масла, несвоевременная его замена с последующим осмолением, длительный повышенный расход масла из-за пропуска манжет клапанов, неправильного монтажа сборного маслосъёмного кольца, и других причин. В некоторых случаях (использование растительного масла вместо солярки, «партизанское» подсыпание сахара в бензин) виной залегания является топливо.

Потеря упругости колец обычно происходит ввиду нарушений режима обкатки и/или низкого качества поддельных поршневых колец. При плохом прилегании и больших прорывах горячих газов кольцо необратимо теряет упругость (садится), с дальнейшим последующим ростом прорыва газов и расхода масла.

В случае значительного износа поршневой канавки растёт риск поломки верхнего поршневого кольца. В цилиндре в результате объёмного сгорания (дизель) или детонации (искоровой) регулярно проходят ударные волны, которые вызывают вибрацию и соударение кольца с канавкой. Поэтому чем выше зазор, тем такие динамические нагрузки выше. Кроме того, по мере разнашивания канавок и увеличения зазора в стыке колец растёт расход масла. Таким образом, расход масла является ремонтным критерием для замены колец с поршнями и (во многих случаях) расточки блока.

Как подобрать поршневые кольца

Подбор поршневых колец означает, что размеры поршневых колец в обязательном порядке должны соответствовать как размерам поршней, так и размерам цилиндров. Добавим, что производить подбор поршневых колец по размеру немного легче сравнительно с подбором самих поршней. Так происходит благодаря тому, что ремонтные поршневые компрессионные и маслосъемные кольца для различных моделей двигателей в большей или меньшей степени сегодня являются взаимозаменяемыми. Это означает, что можно приобрести как оригинальные поршневые кольца, так и подобрать детали стороннего производителя.

Подбор колец по размерам

Подбирать кольца необходимо с учетом следующих базовых параметров:

• высота поршневого кольца;
• диаметр поршневого кольца;

Любой качественный аналог, который имеет необходимые размеры, зачастую становится без всяких проблем. Для полной уверенности необходимо также учитывать радиальную ширину поршневых колец, а точнее соответствие данной ширины канавкам поршня. Другими словами, глубина канавок в отдельных случаях может оказаться недостаточной.

Что касается компрессионных колец, такие кольца конструктивно схожи, зачастую имеют одинаковую или практически одинаковую радиальную ширину, так что проблем после установки правильно подобранных по размеру колец из этой группы обычно не возникает. Подбор маслосъемных колец, напротив, требует повышенного внимания как к самой конструкции кольца (коробчатые, наборные маслосъемные кольца), так и дополнительного уточнения их радиальной ширины по специальным каталогам изготовителя колец.

Хотелось бы добавить, что подбирать поршневые кольца для дизельных двигателей сложнее. Компрессионные кольца для дизелей имеют молибденовое покрытие, а также отличаются трапецеидальным профилем, который дополнительно может иметь разные углы. Маслосъемные кольца в дизелях обычно коробчатые, но и данный факт необходимо проверять по каталогам, так как встречаются случаи установки на дизельный двигатель наборных колец.

Обратите внимание, что ставить на дизель поршневые кольца от бензинового двигателя крайне не рекомендуется. Одновременно с этим в отдельных случаях допускается вариант установки поршневых колец с дизеля на бензиновый мотор

Какие поршневые кольца лучше

Помимо выбора из доступных номинальных и ремонтных размеров колец потребуется также отдельно подобрать материал изготовления.  Вполне справедливо утверждение, что поршневые кольца для маломощного низкооборотистого двигателя, который был разработан 10-15 лет назад (даже при учете их полного соответствия по размерам), смогут нормально и долговременно функционировать в высокофорсированном силовом агрегате с турбонаддувом.

Дело в том, что материалы, нанесенное покрытие и допуски по геометрии колец вполне могут отличаться

На указанные факторы в процессе подбора следует обращать пристальное внимание, особенно в случае отсутствия точных данных в каталогах изготовителя.  Также следует добавить, что кольца для новых двигателей обычно хорошо работают в старых ДВС, но не наоборот

Верхнее кольцо является наиболее сильно нагруженным в процессе работы ДВС. По этой причине такие кольца изготавливаются из легированного чугуна, который также получает плазменное напыление хрома или молибдена. Хром имеет пористую структуру, что позволяет эффективно удерживать нужное количество моторного масла. Покрытие хромом или молибденом позволяет повысить уровень износостойкости колец, а также обеспечивает низкий коэффициент трения во время контакта со стенками цилиндра.

Достаточно качественными принято считать чугунные поршневые кольца. Такие детали выполнены из высокопрочного чугуна, который обладает улучшенными свойствами и активно противостоит износу. Маслосъемные кольца бывают хромированными, а также без покрытия хромом. Также в продаже представлены стальные кольца, дополнительно оборудованные пружинным элементом.

Хромированные кольца обычно устанавливаются на моторы с высокой степенью сжатия, что предполагает более серьезные нагрузки на ДВС и ЦПГ. Гражданские автомобили иностранного производства зачастую имеют поршневые маслосъемные кольца из нержавеющей стали. Такие кольца отличаются большим сроком службы, низким весом и приемлемой стоимостью.

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

• в цилиндрах нет выработки;
• не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

• выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
• сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
• снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
• отсоединяем от ГБЦ в\в провода, патрубки системы охлаждения, откручиваем болты головки;
• раскручиваем гайки приемной трубы глушителя;
• полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;
• если под двигателем есть защита, демонтируем ее;
• подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
• снимаем нижний лючок корпуса КПП (три болтика);
• головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;
• демонтируем поддон, снимаем маслоприемник;
• отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;
• шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
• снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;
• устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
• устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
• ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
• затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Типы, конструкция и принцип работы поршневых колец

На одном поршне устанавливаются кольца двух типов:

• Компрессионные (верхние);
• Маслосъемные (нижние).

Все кольца располагаются в поперечных канавках (выточках) прямоугольного профиля, выполненных ближе к днищу поршня. Кольца различных типов отличаются конструкцией и назначением.

Компрессионные кольца обеспечивают герметизацию камеры сгорания, на одном поршне может устанавливаться одно, два или три кольца (одно — на двухтактных ДВС мототехники, два — на большинстве современных четырехтактных моторах, три — на некоторых дизелях), они располагаются в верхней части поршня. Конструктивно компрессионные кольца очень просты: это металлическое разъемное кольцо, разрез которого выполнен в виде замка простой (прямой, косой) или сложной формы, на некоторых кольцах в замке предусмотрена выемка под стопор. В замке предусмотрен небольшой зазор (несколько микрометров), который служит для компенсации температурного расширения детали во время работы двигателя.

Кольца изготавливаются из стали или специальных марок чугуна, их наружная (рабочая) поверхность может иметь различный профиль:

• Простой плоский — в этом случае кольцо имеет прямоугольное сечение или сечение в виде неправильного четырехугольника;
• Радиусный (бочкообразный) — наружная поверхность кольца представляет собой дугу окружности большого радиуса;
• С фаской — на наружной поверхности выполнена фаска небольшой высоты;
• «Минутные» кольца — наружная поверхность имеет наклон к верхней части, угол наклона составляет несколько десятков минут дуги, за счет чего кольца и получили свое название.

Плоский профиль имеют верхние компрессионные кольца, которые вынуждены работать при высоких температурах и давлениях в условиях недостаточной смазки. Для уменьшения износа рабочая поверхность детали подвергается хромированию, фосфатированию, покрытию оловом или другой обработке. Такое кольцо во время работы полностью прилегает к зеркалу цилиндра, обеспечивая уплотнение и отвод тепла от поршня.

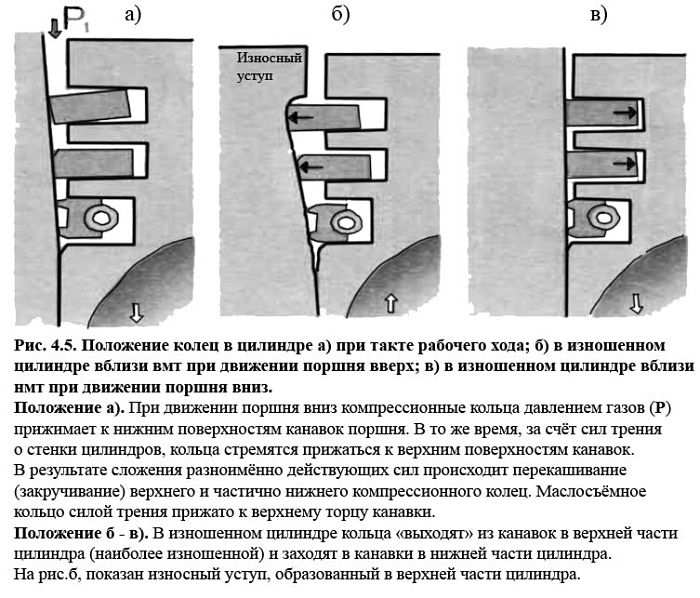

Поршневые кольца и схема их действия

Нижние кольца часто имеют более сложный профиль. Бочкообразные кольца оказывают меньшее сопротивление трению при сохранении достаточной степени герметизации. «Минутные» кольца за счет наклона рабочей поверхности снижают силы трения: при движении поршня вниз (на рабочем ходе) кольцо скользит по зеркалу цилиндра своей заостренной гранью, а при движении вверх кольцо за счет образующегося масляного клина отжимается от зеркала цилиндра.

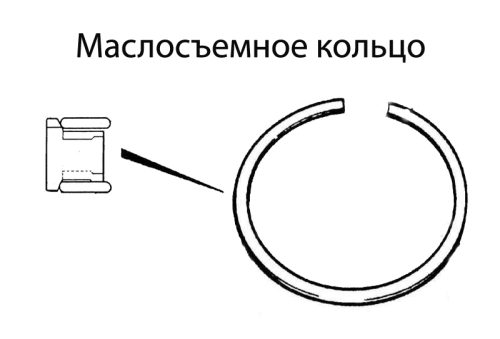

Маслосъемные кольца обеспечивают правильное распределение масляной пленки по поверхности цилиндра и предотвращают попадание масла в камеру сгорания (осуществляют его съем с зеркала цилиндра). На одном поршне используется только одно кольцо, на поршнях двухтактных двигателей этих деталей нет (так как масло добавляется непосредственно в бензин). Обычно маслосъемные кольца имеют составную конструкцию, в которую входят собственно кольца и расширители.

Маслосъемные кольца бывают:

• Цельные — кольцо П-образного профиля, обращенное основанием к поршню. В основании выполнен ряд круглых или удлиненных отверстий, через которые осуществляется сток масла;
• Составные — используется два тонких (разрезных) кольца, между которыми располагается распорный элемент.

Распорные элементы бывают:

• Радиальные — обеспечивают прижим колец к стенке цилиндра;
• Осевые — используются только вместе с составными кольцами, обеспечивают разжим колец;
• Тангенциальные — комбинированные распорные элементы, обеспечивают одновременный разжим колец и их прижим к стенке цилиндра.

В качестве распорных элементов выступают пластинчатые (плоские) или витые пружины, вкладываемые между или под кольцами, в маслосъемном кольце может использоваться только одна или сразу две пружины различных типов.

Маслосъемное кольцо прижимается к стенке цилиндра и за счет своей конструкции обеспечивает съем излишков масляной пленки. Собранное масло через отверстия в кольце поступает в канавку, откуда через отверстия в стенке поршня сливается в картер двигателя. При этом часть масла остается в виде тонкой масляной пленки на стенке цилиндра, которая обеспечивает снижение трения во всей ЦПГ.

Признаки износа поршневых колец

Чтобы понять, надо ли менять поршневые кольца, необходимо  изучить симптомы, которые прямо или косвенно укажут на необходимость такой замены. Сразу отметим, что не стоит рассчитывать на ту сумму, которую изначально озвучил механик или автосервис в ответ на вопрос заказчика, сколько стоит замена поршневых колец.

Дело в том, что поменять только поршневые кольца и полностью решить проблему зачастую не удается, так как после вскрытия мотора обычно выявляются дополнительные скрытые дефекты. По этой причине необходимо заранее быть готовым к более серьезным расходам на ремонт двигателя.

Надвигающаяся замена поршневых колец определяется по следующим признакам:

• двигатель теряет мощность;
• машина очень плохо заводится «на холодную»;
• в отдельных случаях мотор с трудом запускается «на горячую»;
• наблюдается повышенный расход моторного масла;
• двигатель дымит синим или серым дымом;
• увеличивается расход топлива;

От общего состояния колец и всей ЦПГ зависит показатель компрессии, по которому можно определить состояние мотора. Обычно при описанных выше симптомах компрессия в цилиндрах снижается, растет давление картерных газов.

Потеря мощности, повышение расхода топлива и затрудненный запуск чаще всего являются главными причинами, которые заставляют владельца менять поршневые кольца или делать комплексный ремонт ДВС. Силовой агрегат с неисправными кольцами плохо заводится, особенно после простоя в холодное время года. При езде под нагрузкой такой двигатель не «тянет».

Неисправности поршневых колец могут быть вызваны естественным износом, а также перегревом двигателя. Во втором случае даже на новом моторе кольца теряют свои свойства и перестают выполнять прямое назначение. Наиболее подвержены перегреву маслосъёмные кольца коробчатого типа.

Значительный расход моторного масла часто возникает по причине того, что изношенное маслосъемное кольцо не убирает в должном количестве масло со стенок цилиндров и активно пропускает смазку через неплотности в камеру сгорания. Результатом становится закоксовка и дымление двигателя. Также остатки несгоревшего в двигателе масла активно загрязняют систему выпуска, выводя из строя фильтры и катализаторы. Проблема еще больше усугубляется.

Для точной диагностики состояния ЦПГ замеры компрессии необходимо подкреплять анализом цвета и содержания выхлопных газов. Дело в том, что ухудшение качества уплотнения поршневыми кольцами может компенсироваться моторным маслом. В этом случае показатель компрессии бывает приближен к допустимому, при этом расход масла все равно будет увеличен.

Помните, эксплуатация двигателя с изношенными кольцами заставляет в значительной мере прогрессировать износ зеркала цилиндра.  По этой причине менять поршневые кольца необходимо как можно раньше после точного определения неисправности. Данная рекомендация поможет избежать увеличения стоимости последующего ремонта двигателя.

Повышенный расход топлива в случае проблем с поршневыми кольцами возникает в результате того, что  компрессия снижена и мощность упала. Параллельно с этим водитель продолжает ездить в привычном темпе, сильнее нажимая на педаль газа для компенсации потерь.  В результате в цилиндры попадает обогащенная топливно-воздушная смесь, которая не полностью сгорает. Свечи зажигания в подобных условиях часто заливает топливом.

Еще одним неприятным моментом является попадание бензина или солярки через изношенные поршневые кольца в картер двигателя и последующее перемешивание горючего с моторным маслом. Масло в системе смазки разжижается, теряет свои защитные и другие полезные свойства, а износ нагруженных деталей ЦПГ и КШМ при этом сильно возрастает.

Добавим, что сегодня достаточно широко распространена практика использования присадки для очистки поршневых колец в масло или в топливо. Также владельцы иногда заливают в цилиндры так называемую раскоксовку двигателя. Это делается для того, чтобы почистить нагар в камере сгорания и попытаться вернуть подвижность залегающим поршневым кольцам для увеличения компрессии.

Необходимо отметить, что при появлении явных признаков неисправности (сильное дымление, большой расход масла, низкая компрессия и т.д.) присадка вместо замены поршневых колец является или временной мерой, или вовсе не помогает исправить ситуацию.

Основные неисправности

Поскольку эти элементы ЦПГ находятся в постоянном контакте со стенкой цилиндра, то главной их неисправностью является износ рабочих поверхностей. Ресурс этих элементов во многом зависит от материала изготовления и условий эксплуатации, и он может варьироваться от 150 тыс. до 1 млн. км.

Но несоблюдение правил эксплуатации может значительно сократить их срок службы. Повлиять на ресурс могут:

1. Несвоевременная замена смазочного материала в силовой установке.
2. Использование низкокачественного топлива.
3. Частая эксплуатация авто в условиях пробок или кратковременные поездки.
4. Создание чрезмерно больших нагрузок на силовую установку.
5. Перегрев мотора.

Основными признаками сильного износа поршневых колец является сильное падение компрессии, вследствие чего падают мощностные и динамические показатели авто и увеличивается расход топлива, а также значительное повышение расхода смазочного материала.

Какие кольца лучше

Производители предлагают потребителю большое количество вариантов, на рынке автозапчастей можно найти самые разные детали, исполненные при помощи различных материалов. Автомобилисту, не сталкивающемуся с выбором элементов сложно определить, какие поршневые кольца лучше поставить.

Материалы, применяемые в конструкции, покрытие, допуски, а также геометрия колец отличны у разных вариаций, это нужно учитывать при подборе. Максимальная нагрузка при функционировании мотора приходится на верхнее кольцо, потому они обычно изготовлены из высокопрочного чугуна и покрываются хромом либо молибденом с целью повышения износостойки и снижения трения при контактах с поверхностью цилиндра.

Немаловажную роль играет и производитель деталей, какой из них является самым лучшим – вопрос спорный. Сегодня в их разнообразии может потеряться даже бывалый автомобилист

Чтобы хоть немного сориентироваться при покупке стоит обратить внимание на рейтинг производителей:

1. Glico – мировой лидер по производству автозапчастей. Страна производитель – Германия. Стоимость изделий высока, но качество сравнимо с оригинальными деталями. Компанией выпускаются запчасти более чем для 5000 марок двигателей.
2. AE – известнейший бренд, среди огромного ассортимента продукции есть и уникальные детали для французских авто. Страна происхождения – Великобритания.
3. NE – германская компания выпускает бюджетные поршневые кольца достойного качества, является поставщиком на конвейер к японским автомобилям Хонда, Мазда, Хендай, Киа, Ниссан, Митцубиси, Тойота, Субару, Сузуки и пр..
4. Kolbenschmidt – германский производитель выпускает фильтры и детали моторной группы высокого качества.
5. Mahle Original – изготовитель деталей поршневых групп очень высокого качества, ценник недешёвый. Завод компании находится в Германии, откуда ведутся и поставки на конвейер Ауди, БМВ, Форд, Фиат, Хонда, Хендай, Ниссан, Опель, Шкода, Тойота, Фольксваген и других.
6. SKF – шведская компания, являющаяся одним из крупнейших производителей в мире подшипников, систем смазки и мехатроники. Производство ведётся более чем на 140 предприятиях в 32 странах.
7. Ashika – ассортимент итальянской торговой марки включает моторную группу. Изделия подходят для ремонта ТС азиатского, европейского и американского происхождения, производятся оригинальные запчасти для автомобилей Хендай, Дэо, Киа.
8. Goetze – известный производитель поршневых колец, как и бренд Nural, под которым выпускаются поршни и цилиндры для различных видов двигателей, принадлежит германскому концерну Federal-Mogul. Продукция поступает на сборочные конвейеры мировых автогигантов Форд, БМВ, Фиат, Рено и других.

Следует отметить, что рынок автозапчастей полон подделок на многие известные бренды, зарекомендовавшие себя высоким уровнем качества. Чтобы уберечься от покупки фальсификата, лучше приобретать изделия у проверенных дилеров, официальных представителей, имеющих на всю реализуемую продукцию сертификаты и предоставляющих документы по первому требованию покупателя.

Анатомия поршневых колец

Не следует думать, что для всех колец из комплекта применяется один и тот же металл. На применяемый материал основное влияние оказывает расположение поршневых колец на поршне. Поскольку все поршневые кольца работают в разных условиях, то и требования, предъявляемые к сплавам, из которых они изготовлены, различны.

Первое компрессионное кольцо

В наиболее тяжелых условиях находятся первые компрессионные кольца, поэтому к ним предъявляются наиболее высокие требования по жаростойкости и сопротивляемости износу. Чаще всего их изготавливают из чугуна с противоизносной вставкой из молибдена.

На первый взгляд все компрессионные кольца выглядят одинаково, однако их конфигурация может существенно различаться. Например, верхнее может быть немного перекручено. В результате с поверхностью цилиндра контактирует только его кромка, а не вся поверхность. Благодаря этому, уменьшаются потери на трение, и сокращается время приработки.

Другой тип – компрессионные кольца с L-образным участком. Их отличительная особенность – способность менять степень уплотнения в зависимости от давления, оказываемого рабочими газами на тыльную часть большого L-образного выступа. Под давлением они расширяются, улучшая компрессию (во время такта сжатия), когда давление уменьшается, диаметр наоборот, уменьшается, при этом уменьшается трение и износ деталей. Какие из колец лучше, каждый решает сам, поскольку у всех имеются свои преимущества.

Второе компрессионное кольцо

Условия его работы менее напряженные, поэтому требования, предъявляемые к материалу, из которого оно изготовлено, менее жесткие. Второе компрессионное кольцо выполняет двойную задачу:

1. обеспечивает дополнительное уплотнение, задерживая газы, прорвавшиеся через первое;
2. работает наподобие скребка, препятствуя попаданию моторного масла в камеру сгорания.

Нередко вторые компрессионные кольца имеют форму усеченного конуса, т.е. диаметр верхней части меньше, чем диаметр нижней. Благодаря такой конструкции, при движении поршня вниз со стенок цилиндра удаляется масло.

Маслосъемные кольца

Они устанавливаются под компрессионными. В отличие от последних, их поверхность не сплошная, она имеет окошки, предназначенные для отвода моторного масла. В современных двигателях маслосъемные кольца устанавливаются по одному на каждый поршень, раньше они устанавливались по несколько, особенно в двигателях, предназначенных для стационарного использования.
