Автомобильный подъемник для гаража своими руками

Воплощение идеи на бумаге

Изобразите на листе эскиз будущего подъемника. Нанесите на полу гаража разметку на запланированном месте для установки оборудования. Затем возьмите рулетку и измерьте расстояние от стен до стоек, высоту между полом и потолком. Полученные данные запишите в блокнот или на листе с нарисованным эскизом.

Зная габаритные размеры автомобилей, для которых вы планируете сделать подъемник, чертеж (основой для вычислений в масштабе станут ранее сделанные измерения) уже можно разработать самому.

Он поможет составить смету, в которой будет обозначено необходимое количество металлопрокатных изделий (суммарная длина швеллеров, двутавровых балок и уголков) и прочих расходных материалов.

Теперь можно отправиться на торговую базу и купить все что надо по оптовым ценам. Металлопрокат берите с запасом. Каждый рез болгаркой превращает три миллиметра прочной стали в микроскопическую пыль.

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Блок для подъёма грузов ФОТО: youtube.com

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Тельфер ФОТО: youtube.com

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Как сделать подъемник для гаража своими руками: пошаговое руководство

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Так или иначе, такой вид работ проводится не очень часто, а автомобильных подъёмник – вещь совсем не дешёвая, поэтому не всякий увидит целесообразность в покупке такого дорогостоящего и малоиспользуемого оборудования. Можно, конечно, потратиться на поддержанный агрегат – это выйдет немного дешевле, чем самостоятельная сборка подъемника, но надёжность и уровень работы этой машины может быть сильно ниже, нежели у новой.

ПОСМОТРЕТЬ ВИДЕО

Сделать автоподъемник своими руками довольно непросто, но если делать всё следую определённой логике (место установки, материалы и детали подъемника, сборка и установка деталей), а также внимательно относится к деталям и работоспособности конечного результата, то всё может получиться.

Найдите точную схему и лучше всего позовите профессионала, потому что обычному автолюбителю работа такого уровня недоступна – любая ошибка в сборке, креплении или выборе деталей может привести к ужасным последствиям. Для лучшего понимания рекомендуем посмотреть видео.

ПОСМОТРЕТЬ ВИДЕО

Выбор места установки

Прежде чем переходить к сбору необходимых материалов, которые потребуются для того, чтобы собрать подъемник в гараж своими руками, необходимо определить место установки автомобильного подъёмника.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

В некоторых случая (например при изготовлении подъёмника-книжки, опрокидывающего автомобиль на 45%) намного рациональнее будет разместить ваш самодельный подъемник возле гаража. При желании изготовить ножничный самодельный подъёмник для авто, нужно задуматься о надёжном основании (недостаточно просто залить основание слоем бетона), не забывая про места про крепления. Процесс сборки и последующего монтажа всех частей подъемника

1. «Башмак» — эта деталь будет фиксировать домкрат. К металлическому листу приваривается штырь диаметром в 10-12 миллиметров таким образом, чтобы он в будущем беспрепятственно «ходил» по стойке;
2. Задняя балка – из четырёх уголков при помощи сварки собираем квадрат, в который потом помещается и приваривается металлический штырь;
3. Верхняя балка – собираем деталь из двух уголков, полосы металла и листа металла. Два уголка скрепляем между собой в своеобразную «букву П», к которой с одной стороны привариваем лист, сверху – пластину таким образом, чтобы получился прямоугольник. Сваркой к прямоугольнику присоединяем два домкрата с отверстиями для болтов. Эта часть будет выполнять роль стопора;
4. Приступаем к созданию площадки – загибаем борта стального листа, к которым впоследствии крепим полосу с отверстиями, на которой будет закреплена прорезиненная доска. Делаем направляющие и рёбра жёсткости снизу площадки и крепим её к верхней балке;
5. Два соединительных узла – фронтальный (две трубы, уголок и стержень) и задний (два листа металла, соединённые перпендикулярной металлической полоской).
6. Нижняя балка – четыре уголка свариваются в прямоугольник и скрепляются с помощью болта с гайкой М16 и сварки, после чего нужно скрепить соединительный узел и нижнюю балку;
7. Стойка – четыре уголка по 154 сантиметра свариваются и собираются с помощью прихваток в квадрат. Через полсантиметра после каждого из мест крепления просверливаем отверстия диаметром в два с половиной сантиметра. Затем нужно сделать ещё три отверстия таким образом, чтобы верхняя балка и штырь «башмака» свободно проходил между профилями.
8. Финальный штрих нашего автомобильного подъёмника – «пальцы», которые представляют из себя металлические загнутые пруты.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Как снять двигатель из машины в гараже своими руками?

Элементарное обслуживание мотора возможно без его демонтажа. Замена свечей, профилактика впускного и выпускного коллекторов, и даже замена ремня (цепи) ГРМ выполняется прямо в подкапотном пространстве автомобиля. Однако работа с клапанами, коленвалом, поршневой группой и пр. проводится лишь на снятом моторе. Не говоря уже о процедуре капитального ремонта.

Из нашей статьи вы узнаете, как снять двигатель из машины в гараже, чем можно снять двигатель своими руками и как правильно это сделать.

Материал подготовлен сайтом Auto-science.ru – специалисты которого помогут вам качественно и без ошибок смотать пробег вашего автомобиля.

Как вытащить двигатель из машины в гараже, не прибегая к помощи автосервиса?

На самом деле это не такая сложная процедура, как может показаться на первый взгляд. Главная задача – подобрать приспособления для снятия мотора.

Важно! Двигатель весит несколько сотен килограммов. Его падение может не только нанести материальный ущерб, но и привести к тяжелым травмам

Перед тем, как поднимать мотор из подкапотного пространства, необходимо провести следующие процедуры:

1. Слить все технические жидкости: масло, жидкость ГУР, «тормозуху».
2. Освободить систему охлаждения от антифриза.
3. Осушить КПП (за исключением случаев, когда вы извлекаете мотор, не снимая коробку).
4. Отсоединить все шланги и патрубки топливной, тормозной систем, а также системы смазки и охлаждения.
5. По возможности снять навесное оборудование: компрессор кондиционера, генератор, и пр.
6. Отсоединить шлейфы электрооборудования, блок управления двигателя, управляющие кабели форсунок, высоковольтные провода катушек зажигания.
7. Снять разъемы со всех датчиков мотора. Рекомендуется составить список («по мотивам» инструкции по обслуживанию и ремонту), это поможет не пропустить скрытый разъем.
8. В большинстве случаев требуется снять крышку капота.

Если вы планируете вытащить мотор без коробки, необходимо открутить все стягивающие болты и убедиться в том, что после снятия КПП не упадет под автомобиль. То есть нужно позаботиться о временном креплении узла.

Чем снять двигатель с автомобиля?

В домашних условиях обычно нет профессионального подъемного оборудования, поэтому его придется взять напрокат либо изготовить самостоятельно.

Гусь для снятия двигателя своими руками

Это несложный механизм, напоминающий гусиную шею. Он дает возможность выноса мотора в сторону от подкапотного пространства. Может иметь поворотную конструкцию, позволяющую доставать двигатель, не перемещая машины.

Тяжелый ДВС просто переносится на верстак, расположенный рядом с авто. Фактически, это универсальный подъемный кран в гараже. Стойка опирается на длинные «ноги», расположенные под моторным отсеком, для предотвращения опрокидывания. Для подъема используется трос и лебедка.

Гусак применяется как в гаражных условиях, так и в небольших сервисах.

Подъемник для снятия двигателя своими руками

Как правило, это подкатной кран, нижняя часть которого заводится под передний бампер. Требуется гладкая площадка, на неровном грунте извлечь двигатель с помощью такого устройства проблематично. Подъемник работает с помощью гидравлики, либо натяжного механизма вроде лебедки. Устройство простейшее: стойка с подкатными опорами, и подвижная стрела, на которой и подвешивается мотор. Изготовить подъемник своими руками можно из швеллера, либо квадратной проф. трубы.

При наличии прочных колес на опорных ногах можно быстро выкатить подъемник с мотором и переместить его в ремонтную зону.

Лебедка для снятия двигателя своими руками

Применяется, если автомобиль ремонтируется в прочном каменном гараже. Самое недорогое приспособление, которым можно снять двигатель. Для вытаскивания используют цепь или трос.

Есть два варианта конструкции:

• Передаточный механизм с барабаном, который подвешен к потолку.
• Лебедка закреплена на полу, под потолком закрепляется шкив.

Особенности снятия различных конструкций моторов

Продольное расположение. Как правило, такие ДВС снимаются без коробки передач, хотя возможны исключения. Требуется демонтаж радиатора.

Поперечное расположение. Моторы компактны, легко поднимаются вертикально. Коробка передач остается на двигателе.

Гибридные системы и электромобили. Двигатели внутреннего сгорания в таких машинах занимают мало места, либо отсутствуют вовсе. Электродвигатели могут быть встроены в привод колеса, либо интегрированы в трансмиссию. Ввиду небольшого размера их демонтаж не вызывает сложностей.

Все виды ДВС устанавливаются на опоры. В рамных конструкциях точки крепления находятся на раме, в автомобилях с несущим кузовом обычно имеется подрамник.

block-mitsubishi.ru

Инструкция к гаражному подъёмнику

Во время выбора автоподъёмника в гараж следует детально разобраться в технических характеристиках и возможностях устройства. Правильный выбор – залог качественных работ в дальнейшем. Получить информацию можно у производителя или поставщика данного механизма.

Схема и размеры подъемника.

Рассмотрим, какие существуют виды подъёмников:

1. Одностоечный подъёмник можно купить в специализированном магазине.
   Механизм представляет собой компактный кран, занимающий мало места, что подходит для частных гаражей.
2. Двухстоечный подъёмник может быть оснащён электромеханическим или электрогидравлическим приводом.
   Такой автоподъемник используется практически в каждой автомастерской, он позволяет выполнить любые слесарные работы. Во время конструирования в учёт берутся высота до перекладин и промежутки между стойками.
3. Гидравлический кран – наиболее популярный тип.
   Агрегат имеет высокую грузоподъёмность. Используя данный вид автоподъёмника, владелец сможет контролировать вытекание жидкости из сальников.
4. Реечные.
   У них рассчитана опорно-рычажная система. Происходит взаимодействие рейки и храпового механизма.
5. Пневматические.
   При самостоятельном сооружении такого типа подъёмника потребуется насос. Можно использовать колёса, прикрутив их к днищу домкрата, чтобы система была подкатной.
6. Винтовые конструкции являются устойчивыми, компактными и эффективными.
   Но они обладают низкой грузоподъёмностью, небольшой высотой подъёма и необходимостью постоянно контролировать резьбу.

Самодельный подъёмник изготовляется исключительно под габариты автомобиля, а в первую очередь – под вес. Создание индивидуальной конструкции возможно при выполнении сборки и монтажа своими руками. Также, в итоге, получится более экономный вариант устройства.

Ремонтные ямы считаются менее практичными, чем подъёмные устройства. Станциями технического обслуживания автомобилей, как правило, используются двухстоечные подъёмники грузоподъёмностью 3-4,5 тонны. Рассмотрим четыре этапа, которые выполняются при создании подъёмника червячного типа.

Сначала нужно вмонтировать в боковые стены помещения заготовленные уголки из стали. В итоге, капот автомобиля должен находиться под этими уголками. Сантиметровая плита крепится при помощи восьми болтов на полках уголков. Её размещение над двигателем автомобиля можно менять при необходимости.

После этого на плите фиксируется червячный редуктор. Далее надевается шпонка на приводной вал и выполняется её фиксация. В плите нужно смастерить отверстие для цепи диаметром 2 см. Далее пропускается цепь через пройму и смыкается кольцом. После этого необходимо надеть на выходной вал звёздочку поменьше и соединить их.

Принцип использования подъёмника

После создания подъёмника следует правильно его эксплуатировать для большего срока службы.

Чертеж подъемника для установки в гараже.

Приступаем к работе:

• открутить болты, которые крепят двигатель к раме;
• петли, сделанные из троса, подводятся под двигатель, а потом концы петель набрасываются на крюк;
• выполняется запуск вращения приводного вала конструкции путём перебирания окольцованной цепи;
• неторопливо и осмотрительно начинайте подымать двигатель;
• после выхода двигателя из-под капота прекратите подъём;
• отгоните автомобиль на 1 метр вглубь помещения, освобождая место для столика.

Обязательно использование надёжного столика, поскольку ему придётся выдерживать большие грузы. Рекомендуется, чтобы столик был с колёсиками для упрощения его перемещения по гаражу.

Большие размеры автомобиля

Автовладельцу не всегда приходится работать с легковым автомобилем. Для работы с большим двигателем задействуются несколько помощников, которые будут оттягивать двигатель, висящий на тросах, к прочному столу. Первый человек, не задействованный в оттягивании двигателя, крутит редуктор в обратную сторону.

Если однажды пришлось выполнять такую роботу, то может возникнуть желание модернизировать конструкцию. Есть возможность приделать к стальной плите колёсики с целью оттягивания её к боковой стене, а там уже опустить двигатель на стол. Для улучшения и упрощения процесса эксплуатации подъёмника его можно оснастить электрическим мотором.

Видеоурок

Как бы там ни было, но к проектировке и технологическим инженерным расчётам нужно подходить очень серьёзно. Так, необходимо будет вычислить минимальное сечение балок, расчёт осей гидроцилиндров, подбор гидроцилиндров по производительности и длине штока, правильно подобрать гидронасос и систему управления

Особое внимание при проектировке уделяют безопасности и аварийным механизмам подъёма/опускания автомобиля

Задача довольно непростая, но решаемая. При наличии материалов и знаний можно собрать небольшой ножничный подъёмник, который станет полезным не только вам, но и вашим друзьям и соседям. Удачной проектировки!

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд — глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата

Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

В нашем случае длина площадки 350, ширина 150, а глубина 20 миллиметров. Вовнутрь «коробочки» следует положить выпиленный по ее габаритам кусок дерева, фиксируется он крепежом, вставляемым в предварительно просверленные отверстия в боковых листах площадки. На дерево сверху крепится резина, снизу к металлу приваривается проушина для крепления на верхнюю балку и ребра жесткости – и все, площадка готова.

Сама верхняя балка собирается из двух уголков длиной 1500-1700 мм, сваренных вместе в П-образный профиль. Вовнутрь примерно посередине нужно вварить металлическую вставку, нужную для лучшей фиксации домкрата. Далее нужно приварить к П-профилю пластину такой же длины и высоты, чтобы в конце получилась прямоугольная балка.

Один ее конец наглухо заваривается небольшой пластинкой, к которой в свою очередь крепится втулка для соединения с задней балкой, к другому концу приваривают направляющие для домкрата и втулки для металлических пальцев-стопоров.

Следующий шаг – изготовление задней балки, необходимо для поддерживания автомобиля со стороны, противоположной опрокидываемой. Длина балки должна быть примерно равна длине машины, потому берут четыре уголка 32 длиной 1500 мм, сваривают по два в квадратный профиль.

Посередине задней балки необходимо приварить соединительный узел, изготавливаемый из листового металла. Он необходим для соединения задней, верхней и нижней балки между собой.

Последняя делается из сваренных в квадратный профиль металлических уголков и после крепится к задней балке и передней стойке. Остается лишь изготовить пальцы-стопоры, установить домкрат и все – самодельный автомобильный подъемник-опрокидыватель готов.

Рыночные цены

Словом, преимуществ-то много, но вот цена кусается. К примеру, один из самых надежных видов, ножничный, стоит в пределах 150-220 тысяч рублей. Цена кусается, тем более, если придется обслуживать десятилетнюю девятку, которая стоит втрое дешевле. Да и качество дешевых изделий оставляет желать лучшего, а более-менее серьезные модели можно купить уже от 300 тысяч.

Чтобы не тратить такую сумму, вполне возможно сделать его своими руками. Стоит ознакомиться с заводскими образцами и взвесить все за и против, чем мы сейчас и займёмся. Некоторые чертежи и схемы ножничных устройств мы разместили на страничке и они, возможно, натолкнут на нужную конструкторскую мысль. Понятно, что копировать размеры со схем не имеет смысла, поскольку условия бывают разные, как и разные требования к механизму.

Пошаговая установка подъемника своими руками

Правильно выбрав автоподъемник, вы не получаете гарантии того, что он будет нормально работать. Для комфортной эксплуатации устройство требуется установить. Основное условие успешного монтажа – высокая надежность фундаментного основания гаражного помещения.

Монтаж прочного основания

Область гаража, в которой будет посредством креплений устанавливаться автоподъемник, должна располагать толщиной бетонного материала от десяти сантиметров. Кроме того, при заливке бетона слой материала дополнительно армируется. Без армирования может произойти продавливание фундаментного основания. В такой ситуации потребуется осуществлять демонтаж автоподъемника, повторно выполнять заливку фундамента.

Расчет минимальной высоты опускания лап

При установке подъемника нужно определить минимальную высотку опускания лап. Плоскость внизу должна быть ровной. Минимальная высота, на которую опускаются лапы оборудования, зависит от конкретной модели устройства.

Сборка конструкции

Выставлять оборудование нужно соответственно с длиной машины. В среднем, бампер у всех авто выступает примерно на два метра от центра держателей подъемника.

На следующей стадии монтажа автоподъемника требуется установить его каркас, осуществить фиксацию. Далее заливается раствор. Перед заливанием требуется проверить, симметрично ли расположен каркас. После застывания раствора нужно закрутить болтовые соединения. Это позволит надежно закрепить каркас.

Болты устанавливаются в пазы стояков. Минимальная длина болтов – 22 сантиметра. После закручивания болтов затягиваются гайки. Прикрепление стоек к раме проводится соответственно с руководством, прилагаемым к оборудованию.

Предварительное выравнивание по высоте необходимо для винтовых автоподъемников. Если подъемник работает на гидравлике, требуется осуществить протяжку троса. Затем устанавливаются все цепи, выполняется проверка качества затяжки болтовых соединений на рамных перекрытиях.

Если при закручивании болтовых соединений происходит смещение каркаса и нарушение симметричности стоек, под них ставятся пластины из металла. Металлические пластины обычно поставляются вместе с автоподъемником.

Подключение электрики

После сборки конструкции подключаются электрокабели и устанавливаются аварийные выключатели. Для этого желательно позвать опытного электрика, который выполнит процедуры по монтажной схеме. Если вы знаете, как строить электрические цепи, можете сделать все самостоятельно. От того, насколько правильно подключена электрика, зависит, будут ли приводы подъемника нормально работать.

Проверка рабочей готовности

В подъемники, работающие на гидравлике, нужно налить масляную жидкость. После этого необходимо проверить оборудование. Для этого несколько раз выполняется опускание и поднятие.

Удостоверьтесь, что нигде нет протечки смазки. Проверять состояние оборудования рекомендуется минимум раз в шесть месяцев.

как поднять двигатель из машины своими руками

Не реально не осилишь, если руками.

лебедкой ручной

головка снятая, петля, 2 болта, тряпки на крылья, труба метра 2-3-толстая, 2подымают, 1 координирует, ноги не подставляем

Можно все разобрать под капотом. Я так уже делал.

трос, лом и вдвоем можно вытащить целиком. если один то по запчастям

есть специально навесное оборудование продается в магазине автозапчестей, там вроде руками ручку крутить или что то в этом роде…. ну а лично как давно с москвича снимали движок -загоняли в гараж, цепь к движку после цепь перекидывали через перекладину, и после присоединяли эту цепь ко 2ой машине

смотря какая машина. на шестерке без головки один вытаскивал и ставил. тяжко, но терпимо

втроем как минимум надо или лебедкой за балку

Если на легковушке до 2 литров — всё снять с двигла, блок станет значительно легче. Домкрат под двиг — поднять, снять с подушек и вытащить. Если Джип/паркетник — тогда уже талью тянуть, или опять всё снять и вдвоём-троём вытащить. Если БелаЗ — то проще вытискивать без спец. оборуждования

Знавал я одного парня- один из копейки всборе выдергивал.

Когда приходит время капитального ремонта двигателя, то без переборки его внутренних частей никак не обойтись. Для этого приходится его снимать и отвозить к мотористу, который и сможет заменить все старые изношенные детали на новые. Но именно на этом этапе большая часть водителей и совершают свои ошибки, когда стараются в одиночку побыстрее снять двигатель, отремонтировать его и побыстрее кататься на своем любимом авто. В первую очередь нужно понять, что силовой агрегат в одиночку снять невозможно, иначе можно не только безнадежно испортить картер двигателя, но и повредить свои конечности. Сколько было случаев, когда водители в великой спешке старались самостоятельно снять двигатель! Затем отгоняем машину в гараж, где имеется яма и железобетонные полы, которые позволяют более уверенно проводить все эти необходимые ремонтные работы. Самому дозволено только отсоединить все электрические кабели, топливные проводы и ремни со шкивов, не забывая при этом слить всю воду с радиатора и масло с картера двигателя. Это все является элементарными, но необходимыми операциями, которые должен знать каждый уважающий себя водитель. Поэтому, перед снятием двигателя, нужно приготовить все полезные емкости, куда и будут сливаться все жидкости с двигателя, не забывая попутно приготовить мягкую ветошь, с помощью которой придется собирать всю пролившуюся жидкость (можете быть уверенным, что она обязательно будет) . Желательно, если имеется еще на двигателе жидкостный воздушный фильтр (стоят на ГАЗе) , снять его и вылить старое масло. Тем самым, уменьшится вес двигателя. Затем берем в аренду специальное приспособление – домкрат-тележку и подводим его под двигатель. Слегка, при его помощи, приподнимаем двигатель снизу, чтобы иметь возможность ослабить болты на резиновых подушках, на которых, собственно, и висит двигатель. После того как последние гайки будут откручены, следом идет плавное и постепенное отпускание двигателя на дно. Этот первый вариант подходит, когда имеется электрический подъемник и можно полностью приподнять автомобиль. Но в широко распространенных случаях, когда не имеется под рукой тельфера или напольного подъемника, а ехать очень хочется, то можно обойтись и примитивными приспособлениями. Нужно приготовить металлический трос и трубу

Затем обхватываем тросом двигатель, приподнимаем двигатель, ослабляем гайки на подушках и очень осторожно опускаем двигатель на дно ямы. Эту опасную работу лучше выполнять втроем, т

к. двое будут держать железную трубу, а третий будет отпускать гайки на амортизирующих подушках двигателя. Стоит ли говорить, что перед снятием двигателя с машины, колеса следует жестко зафиксировать в деревянные колодки, чтобы полностью исключить хотя бы малейшее движение шасси автомобиля? Устанавливать двигатель следует в обратном порядке.

Лебёдочку в помощь или помощников.

На яму спустипотом лебедкой вверх

самый простой и дешевый вариант — ручная таль Купить можно рубля за 3-4! https://www.mp-u.ru/shop/ruchnaya_tal

Мой муж тоже мучился и наконец приобрел тельфер. Возможно и Вам стоит приобрести, а может отремонтировать старый. Здесь также есть запчасти на тельфер .

touch.otvet.mail.ru

Разновидности подъемников

Подъемники, изготовленные своими руками, могут быть:

• винтовыми;
• гидравлическими;
• цепными.

Винтовой платформенный подъемник

В данном случае рекомендуется отдать предпочтение винтовому типу в виде платформы. Чтобы сделать подъемник для авто данного вида, выполняют конструкцию в виде прокатных элементов, размещенных параллельно друг к другу ребрами вниз. Их закрепляют к приводному механизму, который обеспечивает подъем платформы.

В указанных типах подъемников требования к валам существенно ниже. Это объясняется присутствием их в количестве четырех штук (а не двух). Основным недостатком таких подъемников называют необходимость применения домкрата для ремонта подвески. Это объясняется тем, что колеса автомобиля не висят в воздухе, а находятся на поверхности швеллеров.

Винтовой автоподъемник — принцип работы

Другие популярные разновидности подъемников

Очень часто вилочные и платформенные подъемники для автомобилей изготавливаются с цепным приводом. По своим эксплуатационным характеристикам они не уступают винтовым. Но такую конструкцию сделать своими силами довольно сложно. Это объясняется необходимостью обеспечения согласованной работы двигателей и тормозных устройств.

Цепной автоподъемник — схема

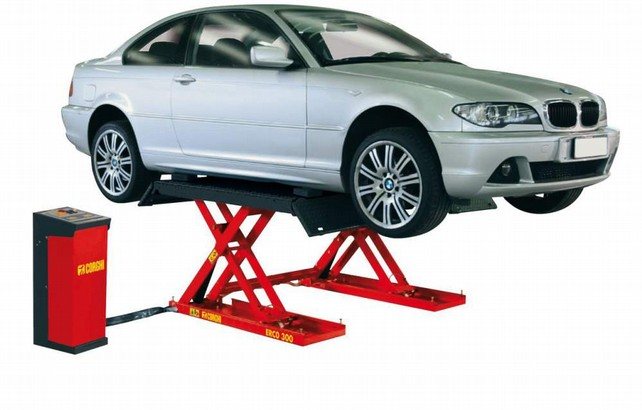

Ножничный тип подъемных механизмов чаще всего функционирует за счет гидравлического привода. Но многие мастера решают оснастить их винтовым или цепным механизмом, что чаще всего они делают своими руками.

Подъёмник для гаража своими руками

Для своего гаража можно самим сделать ямный подъёмник, которым будет удобно пользоваться

Такой подъёмник имеет безопасную конструкцию, что немаловажно для самоделок, а также прост в эксплуатации

Высота нашей самодельной конструкции будет зависеть от используемого гидравлического домкрата, который будет поднимать верхнюю часть, а длина — от ширины ямы в гараже. Каретка подъёмника будет высотой 35 см и шириной 80 см для ямы соответствующих размеров.

Она будет оборудована роликами, которые располагаются по ширине ямы и будут передвигать всю эту конструкцию по длине ямы. При изготовлении и установке подъёмника следует учитывать, что края ямы гаража должны быть отделаны уголками, по которым будут ходить ролики.

Поэтому выбранные ролики должны выдерживать большой вес и свободно передвигаться по уголкам, установленным по длине ямы.

Материалы для работы

Для того чтобы изготовить конструкцию для подъёма машины, следует запастись такими материалами:

• швеллер 100 мм — 1,5 м;
• уголок 63 мм — 2,5 м;
• уголок 50 мм — 2,5 м;
• труба стальная квадратная 40 мм — 0,6 м;
• труба стальная квадратная 50 мм — 0,5 м;

Технология постройки простого подъёмника

Самодельный подъёмник с винтовым приводом

Самостоятельное изготовление подразумевает закупку комплекта деталей и узлов, без которых невозможно осуществить сборку. Подобные запчасти можно приобрести в магазинах строительной техники. При ограниченном бюджете рекомендуется обращаться в пункты приёма металлолома и компании, реализующие б/у детали.

Подготовка к работе

Первый шаг – определение положения ямы. Установленный на обслуживание автотранспорт не должен перекрывать доступ к воротам или упираться в верстак. Строить ремонтную яму нужно с доступным входом, который не будет блокировать открытая дверь машины.

После выявления места и определения размеров подъёмника подготовьте оборудование и материалы:

• сварочный аппарат;
• свёрла по металлу;
• ручная дрель;
• рулетка;
• стальные уголки шириной 8 см;
• железные пластины толщиной 2 см;
• редуктор червячного типа.

При наличии бюджета и отсутствии времени обращайтесь к специалистам. Механизмы, спроектированные и изготовленные инженерами, соответствуют параметрам безопасности.

Нюансы сборки автоподъёмника червячного типа

Редуктор червячного типа

Наличие в гараже пневматического или гидравлического оборудования нивелирует травмы. Кроме того, такие инструменты приятны в работе и облегчают ремонт машины. Но при наличии слесарных навыков, нужных компонентов и времени конструкцию можно сделать самостоятельно.

Для изготовления гаражного подъёмника для автомобиля своими руками понадобятся следующие материалы.

• Для повышения устойчивости конструкции подготовьте стальные уголки размерами 8х8х1 см.
• Покупка нового или б/у редуктора червячного типа. Первый вариант обойдётся дорого, поэтому лучше поискать на разборках или снять с нерабочей установки. Грузоподъёмность такой лебёдки должна составлять минимум 350 кг, а передаточная сила – 60 кг.
• Стальную плиту толщиной 1-2 см можно изъять из ненужного или старого изделия. Дополнительно понадобятся болты, крюки и шпонки «звёздочка».
• Железные цепи подбираются с минимальным ѳ2 см. Слабые приспособления не выдержат нагрузку. Эксперты отмечают необходимость проверки качества изделия, т. к. ряд материалов растягивается в процессе эксплуатации.
• Трос из стали от 5 мм.

Простейший агрегат подразумевает двутавровую балку или обычный кронштейн с лебёдкой. Однако такие агрегаты с коммерческой точки невыгодны, т. к. владельцы премиальных моделей ТС с подозрением относятся к таким конструкциям.

Последовательность сборки и монтажа узлов:

1. Закрепите стальные уголки на стенах противоположно капоту автотранспорта.
2. Сверху зафиксируйте плиту толщиной 2 см.
3. В качестве соединений используйте болты.
4. Установите червячный редуктор, закрепив на приводном вале шпонкой.
5. Шпонку маленького ѳ монтируйте на выходном вале редуктора.

Монтаж установки рекомендует производить на шпильки марки М18, длина которых минимум 30 см. В нижней части фиксируется пластина из металла толщиной 3-5 мм.

Особенности установки

Основание под подъемник

Корректный подбор подъёмного механизма для гаража не даёт 100% на правильную работу конструкции, т. к. изделие необходимо качественно монтировать. Для этих целей необходимо оборудовать основание. Для грузоподъёмной техники необходим бетонный фундамент толщиной минимум 10 см. Дополнительно проводится армирование основания. Без этого этапа есть риск демонтажа конструкции и перезаливки фундамента согласно техническим рекомендациям.

При покупке гаража уточните у владельца толщину стяжки и основания. В этом случае действует правило совместимости параметров техники и помещения.

Обустройства гаража и техника для ремонта и технического осмотра машины требуют детального подхода. При отсутствии знаний о типах оборудования, а также навыков работы лучше доверить строительство экспертам.
