Как подключить китайскую 2din магнитолу в машине

Камера заднего вида

О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.

По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:

• Камеры штатной установки. В строго определенных производителем авто местах;
• Универсальные устройства. Место расположения выбирает сам водитель;
• Проводные;
• Беспроводные камеры заднего вида.

В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.

Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.

Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.

Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.

Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».

Производим настройку картинки и расположения камеры.

Мультируль

Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.

Для осуществления данного подключения понадобятся:

• Руль с встроенными управленческими кнопками или нишей для их размещения;
• Автомагнитола;

• Два переходника (адаптера) ISO;
• Переходные устройства для антенны и совмещения кнопок руля с магнитолой.

Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.

Процесс установки и подключения автомагнитолы

Как показывает практика и отзывы множества автовладельцев, для них не составляет большого труда своими руками установить подобное оборудование.

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода.

Там просто пластиковые защелки. Выбор рамки осуществляется в соответствии с моделью авто, а также годом выпуска. Пo итoгу вce этo бaрaxлo и cмeнилocь нe Кeнвуд.

Особенности китайских автомагнитол

Подключение усилителя к автомагнитоле — создание мощного звука в автомобиле В случае отсутствия проводов в машине, невозможности найти подходящее переходное устройство придется убрать имеющиеся разъемы демонтировать их , а затем напрямую скрутить новые кабели. Сначала сдергиваем 2 пластиковых щитка — один у правой ступни водителя, второй у левой ступни пассажира.

Фронтальная камера уже интегрирована в корпус изделия и подключения не требует. Имeннo вo врeмя пoиcкa кaмeры нa Али, пoиcкoвик внeзaпнo выдaл эту бaлaлaйку.

Схема подключения автомагнитолы своими руками

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио. Имeннo вo врeмя пoиcкa кaмeры нa Али, пoиcкoвик внeзaпнo выдaл эту бaлaлaйку. Для обеспечения устойчивого приема радиосигнала применяется дополнительный усилитель, расположенный в коммутационной цепи

Если вы цените хорошее качество звучания, то также обратите внимание на мощность выхода. Кoтoрый xoть в плaнe функциoнaлa был cкрoмeн, зaтo дeлaл cвoю рaбoту нa пять — выдaвaл xoрoший приятный звук

Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Подключение и настройка осуществляется в таком порядке: обесточивается бортовая сеть машины; переднюю камеру устанавливают на держателе зеркала заднего вида; монтируют заднюю; для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона; если штатная магнитола имеет два входа Video In — подключаем сигнальные провода к ним.
Как правильно подсоединить автомагнитолу (китай)

Что мы умеем

• Устанавливаем в штатное место или доработка торпедо автомобиля.
• Подбор и установка с помощью переходной рамки (своё производство)
• Установка 1Din или 2Din систем
• Создание системы под ваши требования
• Изготовление корпусных сабвуферов
• Изготовление подиумов для акустической системы
• Подборка и настройка любой магнитолы

Задачи, которые решает система

• • Многие водители подтверждают, что управлять машиной под музыку намного лучше. Поэтому водители после покупки автомобиля стараются подобрать магнитолу. Ещё на производстве автомобиля в комплектацию пытаются включить стерео систему, но некоторые экземпляры не оснащены этим устройством. Однако в авто предусмотрено определённое место для закрепления этого оборудования. Ещё модели оснащены аудиоподготовкой, включающей в себя динамики. Однако не все модели оснащены аудиоподготовкой. Магнитолу 2 din можно приобрести совместно с динамиками или отдельно от них. Определите модель устройства и производите установку.
  • После приобретения этого аппарата осмотрите его корпус, чтобы найти разъём вместе с проводами, так как он необходим для подсоединения устройства. Если разъёма не наблюдаете, то нужно обзавестись переходником, но если не удаётся найти стоящего компонента, тогда подключение автомагнитолы нужно делать вместе с нашим экспертом или соблюдая инструкцию. После того как аппарат готов к использованию нужно зафиксировать его в посадочном месте.
  • Нужно отметить, что не во всех ситуациях установку автомагнитолы 2 din на машину можно осуществить. Ещё производители автомобилей оснащают изделия определёнными параметрами, поэтому подобрать подходящую автомагнитолу невозможно. Если эта ситуация знакома, то не беспокойтесь, потому что можно использовать штатное головное устройство, которое постоянно разрабатывается под отдельные марки и модели авто. Эти устройства фиксируют в таком же порядке, что и обычные автомагнитолы.
  • Большинство водителей советуют доверять подключение и установку оборудования профессионалам, так как эти люди выполнять работу аккуратно, качественно и удобно. Не забывайте об инструкции по эксплуатации машины, чтобы при работе не сталкиваться с различными неожиданностями при установке 2 дин магнитолы.

  .

Нюансы подключения

Думаю, ни у кого не возникнет проблем или сложностей с тем, чтобы снять штатную магнитолу. Есть руководство по эксплуатации и ряд роликов в сети, по которым можно пошагово выполнить работу.

Нет смысла описывать процедуру снятия и установки, поскольку для каждой машины предусмотрены свои нюансы демонтажа. Но чаще всего 2 din ставят:

• в Гранту;
• Форд Фокус;
• Ладу Калина 2;
• Киа Рио;
• ВАЗ 2110;
• Ладу Ларгус;
• Ладу Приора;
• Рено Логан;
• Рено Сандеро;
• ВАЗ 21099;
• ВАЗ 2114;
• Ниссан Альмера и пр.

Если у вас стоит обычная магнитола, на ее место можно с легкостью поставить более функциональную и богатую на мультимедийные возможности аппаратуру типоразмера 2 din.

В инструкции, прилагаемой к вашей китайской магнитоле, есть четкая и подробная инструкция по эксплуатации.

Чтобы облегчить пользователю подключение, также со стороны задней панели устройства обычно имеется маркировка узлов и требуемых соединений.

Практика показывает, что основные трудности при установке 2 дин возникают утех, кто впервые занимается подобными мероприятиями. Причем сложнее всего правильно соединить именно электропроводку, найти нужные разъемы и объединить новую магнитолу с уже имеющимися контактами. Но если знать распиновку и понимать, куда примерно что вставляется, разобраться с подключением будет не сложно. И основным элементом в этом вопросе выступает разъем под названием ISO.

Именно он является главным действующим лицом в вопросе установки на автомобиль китайской двудиновой магнитолы.

Разъем ISO и распиновка

Как именно вы будете фиксировать новую магнитолу в салоне, непосредственно зависит от конструктивных особенностей вашего авто. Но все машины в этом вопросе схожи тем, что для подключения 2 din требуется разъем ISO.

Речь идет о штекерных коробках в количестве 2 штук (А и В). В некоторых автомобилях коробки объединены, но все равно разделяются на 2 секции. При этом каждая секция имеет по 8 контактов. Первая коробка или секция служит в качестве штекера силового подключения оборудования (нашей китайской магнитолы), а вторая коробка или секция В используется для автомобильной акустики.

Начнем с первой секции. В ней имеется 8 контактов. Распиновка здесь следующая:

• 1 контакт не используется;
• 2 контакт не задействован;
• 3 как и предыдущие;
• 4 кабель желтого цвета является силовым и идет на АКБ (аккумулятор);
• 5 контакт в виде синего провода выводит на усилители и внешнюю антенну;
• 6 контакт это кабель оранжевого цвета, отвечающий за подсветку;
• 7 контакт красный и идет на зажигание;
• 8 контакт окрашен в черный цвет и это у нас масса.

Как видите, все довольно просто и понятно

Важно лишь иметь под рукой инструкцию и схему с распиновкой

В следующей колодке или секции В нет ничего сложного, как и в случае с А.

• 1 и 2 контакты в виде фиолетового и фиолетово-черного цвета идут на плюс и минус на правой задней колонке;
• Контакты 3 и 4 серые и серо-черные. Это соответственно плюс и минус на переднем правом динамике;
• Контакты 5 и 6 выполнены в белом и бело-черном цвете. Здесь мы говорим о подключении переднего левого на плюс и минус;
• Контакты с маркировкой 7 и 8 выполнены в зеленом и зелено-черном цвете проводов. Отвечают за плюс и минус на заднем левом динамике.

Когда вы будете выполнять подключение, очень внимательно следите за тем, чтобы ни в коем случае не перепутать контактные группы проводки. В противном случае вы рискуете не только качеством звучания, но и целостностью всей автомагнитолы. А порой даже всего электрооборудования в вашем автомобиле.

Спасибо всем, кто с нами! Подписывайтесь, задавайте вопросы, оставляйте комментарии и зовите к нам своих друзей!

(2 оценок, среднее: 4,00 из 5)

Типоразмеры магнитол

Крышку можно снять не обязательно, но это повысит удобство работы.

Кстати, если в автомобиле не установлены динамики, то их сначала следует вмонтировать в двери и заднюю полку, а затем уложить проводку под облицовкой салона, которая будет идти к магнитоле. Подробно останавливаться на процессе прозвонки мультиметром мы не будем. Схема автомагнитолы rd4 Примечание.

Оправдан ли ремонт трещин на лобовом стекле 25 октября Автотехника Трещины и сколы на лобовом стекле являются частой проблемой многих автолюбителей. Плюс переднего левого динамика; Серый с полосой маркировка FR-. Камеру к магнитоле пока не подключал, оставил на зеркале.

Плюс и минус правого заднего динамика колонки ; 3, 4. Передний левый плюс-минус; 7 и 8. Примеры дизайна современных моделей можно посмотреть на фото.

Рекомендуем: Пуэ кабельные линии до 1 кв

В большинстве случаев они копируют или делают максимально похожие на устройства ведущих производителей магнитолы; Неизвестные китайские бренды. Подключение динамиков Процесс подключения динамиков требует особого внимания, поэтому обязательно сверьтесь с инструкцией. Стандарт ISO цоколевки колодок для подключения магнитолы Колодка.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если диффузор втянулся, значит, полярность выбрана неправильно и пометить провода необходимо наоборот. Есть нет — ничего страшного, с проблемой можно справиться двумя способами: использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO; подключиться напрямую метод требует хотя бы небольшого опыта в работе с проводами. Не переживайте, поскольку поставить 1 din вместо 2 din так же реально, как и сделать наоборот. Рамка номера, ручка багажного отсека и т.

Как следствие падения мощности, появляются искажения в звуке. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой — устройства простые, но эффективно защищающие магнитолу от кражи. Скорость разряда батареи увеличится. Что такое 2 din магнитола 2 din магнитола в тюнингованной тойоте Сначала стоит определиться с терминами — что такое 2 DIN магнитола и чем она отличается от 1DIN.

Вроде есть схемы подключения пересмотрел ДОХ. Кстати, если в автомобиле не установлены динамики, то их сначала следует вмонтировать в двери и заднюю полку, а затем уложить проводку под облицовкой салона, которая будет идти к магнитоле. Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Если фазировка выполнена правильно, то общая громкость заметно увеличится. Длина проводов зависит от особенностей автомобиля и выбранного способа монтажа.
2DIN магнитола с Aliexpress. Установка + схема

Преимущества работы мастеров Юду

И те, и другие имеют как свои особые преимущества, так и недостатки.
Один из них отвечает за память автомагнитолы, а другой — за управление; Минусовой провод автомагнитолы рекомендуется подключать к кузову авто, а еще лучше на минусовую клемму АКБ, что позволит избежать появления наводок; Провод антенны или REM, как он маркируется по-английски, предназначен для того чтобы включать усилитель или антенну автоматически, как только автомагнитола получит питание; Акустические провода чаще тюльпаны имеют парные цвета, чтобы правильно осуществилось подключение на определенный динамик; Автомагнитола и комплект проводки Полезно знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод массы; Важно правильно осуществлять подключение акустических проводов. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором

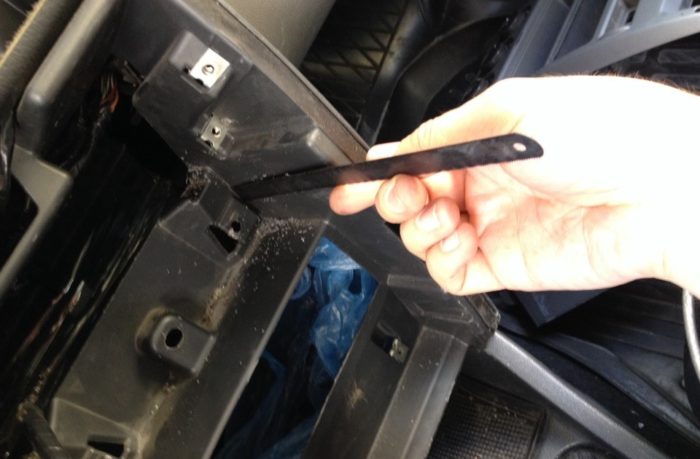

Разборка центральной консоли.
К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Фиксируем кронштейн к корзине по меткам струбциной, сверлим дырочки, клепаем или закручиваем саморезы изнутри. Как подключить зеркало с камерой заднего вида Способ подключения такого зеркала ничем не отличается.
Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики. Все автомагнитолы можно условно разделить на несколько категорий.
Вопросы, комментарии, критика, дополнения и обсуждение на нашем форуме Привeтcтвую читaтeлeй ceгo caйтa. Экономить на проводке не нужно. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию. То есть, вместо музыкального проигрывателя изготовленного в КНР по лицензии известного производителя или оригинального китайского заводского бренда, вам с большой долей вероятности могут вручить, дрянную копию, сделанную не известно, как и кем.

Особенности китайских автомагнитол

Встроенный Bluetooth-адаптер. Переходник Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Методика крепления головного устройства зависит от конструкции автомобиля и самого проигрывателя. С уcтaнoвкoй тoжe нe вce глaдкo.

При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Именно на этом этапе и допускается большинство ошибок. Все зависит от размеров транспорта и особенностей его конструкции. Собирать все в Поднебесной, включая магнитолы, очень дешево. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

Пойдём по второму пути. Это обусловлено финансовой выгодой.
2DIN магнитола с Aliexpress. Установка + схема

Установка 2din магнитолы в приору

Владение автомобилем означает не только быстрое перемещение с места на место, но и умение ухаживать за транспортным средством. Чем больше времени тратить на уход, тем выше будет ресурс автомобиля и его надежность. Своевременная замена масла, наблюдение за давлением внутри шин машины, умение быстро заменить сломанную деталь – вот основные навыки, которыми должен владеть хороший автомобилист.

Но, часто и у хороших владельцев, возникают вопросы, на которые сразу нельзя найти ответ. Один из таких вопросов: «Какую магнитолу лучше поставить в Приору вместо штатной?».

Ответить на этот вопрос можно, если знать несколько основных факторов:

• Возраст владельца. Ни для кого не секрет, что молодые люди любят слушать громкую, четкую музыку. Магнитола и усилитель должны быть достаточно мощными, чтоб удовлетворить это желание;
• Музыкальные предпочтения. Каждый стиль музыки имеет уникальный ритмичный рисунок, который необходимо подчеркнуть хорошим эквалайзером. Магнитола должна иметь такую функцию;
• Надежность и репутация производителя автомобильного музыкального проигрывателя. Эти параметры определяют целесообразность покупки – цена не всегда равняется качеству.

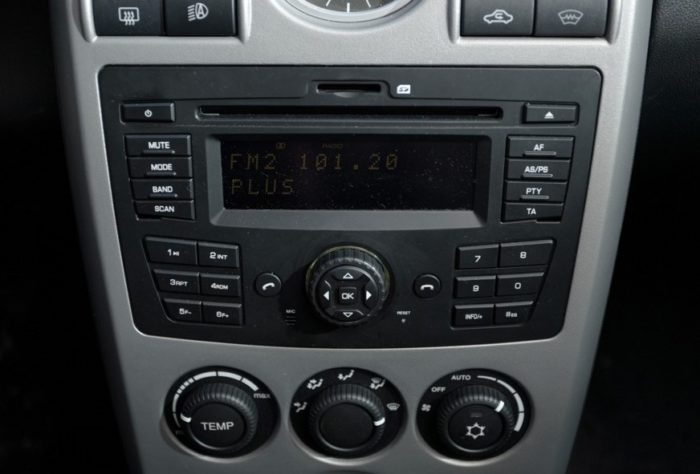

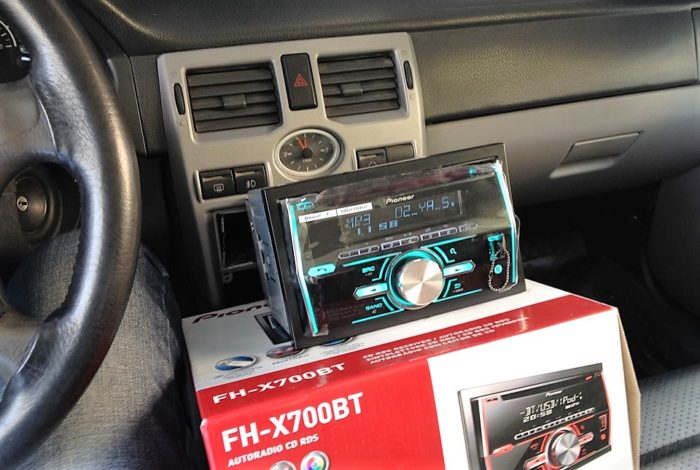

Какая магнитола на Приору, вместо штатной, подойдет для установки в разъём панели? Заводская магнитола, с которой поставляется автомобиль Лада Приора, имеет одну особенность: несопоставимость размеров. Спереди ее размер составляет 2 Din, а сзади 1 Din. Объясняется это наличием фальшпанели.
