Мостовое подключение усилителей

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля. Итак:

• Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
• В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В. Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
• Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт. Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Инструкция по подключению усилителя к магнитоле

Схема подключения 4-х канального усилителя к 2-х канальной магнитоле полностью соответствует подключению обычного усилителя на 2 канала. Единственно отличие – это переходник или Y-образный кабель, который необходимо приобрести.

1. Толстые провода подключаются напрямую к усилителю. Протягиваем плюсовой провод через моторный отсек и салон автомобиля к усилителю.
2. Устанавливаем предохранитель на провод в 20-30 см от аккумулятора, надеваем на провод гофротрубку.
3. Чтобы провод не перетирался, используем резиновые заглушки. Прокладываем провода по салону, следим, чтобы они не были повреждены движущимися механизмами.
4. Провод «-» такой же толстый, как и «+», что значительно упрощает его поиск. Подключаем «-» к клемме усилителя.
5. От линейного входа магнитолы протягиваем межблочный кабель, по которому будет проходить сигнал, чтобы мы слышали музыку.
6. Чтобы подключить 4-канальный усилитель к двухканальной магнитоле, необходимо использовать переходники или кабели-разветвители (Y-образные кабели), с помощью которых из 2 каналов магнитолы можно сделать 4 и произвести подключение.
7. Выполните подключение акустических проводов, и все будет готово.

Стремление к улучшению того, что имеешь, и погоня за несуществующим идеалом – характерная черта человека. Именно эти качества позволили человеческому виду занять лидирующие позиции в эволюционном процессе, надолго перехватив желтую майку лидера у приматов и прочих млекопитающих.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

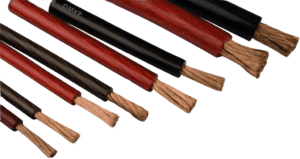

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ. Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору

Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток. Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключить 4 канальный усилитель к 1 сабвуферу

Некоторые автолюбители устанавливают в закрытый ящик или фазоинвертор два громкоговорителя, чтобы получить мощный и насыщенный бас.Подключение саба к усилителю 4 каналавыполняется по мостовой схеме, но каждые два канала будут работать мостом на свой динамик. Подстыковать другие акустические системы уже не удастся, но бас будет исключительной силы и густоты. Для организации звука в салоне автомобиля потребуется отдельный низкочастотный блок. Схема подключения одного сабвуфера на 4 каналавыполняется толстым акустическим кабелем с соблюдением всех требований по надёжности. Кабель лучше всего прокладывать в гофрированном пластиковом рукаве. Пластический материал, применяемый для изготовления рукавов, не поддерживает горение так, что в случае короткого замыкания, возгорания удастся избежать

Важно фиксировать кабельные линии стяжками, чтобы избежать обрыва в случае сильной вибрации

Схема подключения

В схеме подключения 4-канального усилителя требуется предусмотреть надежное питание, которое подается от положительной клеммы аккумулятора. Кабели подключаются через предохранительную вставку, номинал защитного элемента на 5-10% превышает номиналы заводских предохранителей в корпусе усилителя. Сечение кабеля подбирается по таблице в зависимости от потребляемой мощности. При использовании тонкого кабеля происходит перегрев и разрушение изоляции, приводящие к короткому замыканию и воспламенению конструкции или автомобиля.

Отрицательный сигнал подается через соединение с болтом «массы», приваренным к панелям кузова автомобиля. На кабель одевается наконечник, который затем прижимается гайкой. На подержанных автомобилях отечественного производства рекомендуется выводить питание от минусовой клеммы батареи, поскольку коррозия на поверхности болта повышает сопротивление контакта и ухудшает питание оборудования.

Для автоматического включения усилителя используется медный кабель (сечением до 1 мм²), идущий от разъема REM головного устройства. После включения магнитолы к усилителю подается управляющий сигнал, активирующий цепи питания. Для передачи звукового сигнала применяются кабели стандарта RCA, оборудованные экраном для защиты от помех. На концы шнуров надеваются специальные металлические наконечники, обеспечивающие надежный контакт. Межблочные кабели запрещается прокладывать около силовой электропроводки из-за появления помех.

Головное устройство оборудовано отдельной цепью питания, кабель с красной изоляцией проводится через замок зажигания или переключатель, принудительно разрывающий цепь. В питании магнитолы предусматривается дополнительный кабель, оснащенный защитным слоем желтого цвета.

Допускается использование активного низкочастотника, который подсоединяется к линейному выходу на магнитоле. Второй линейный канал применяется для коммутации внешнего усилительного модуля, для подключения применяется разветвитель типа Y. Передаваемый сигнал автоматически разделяется микропроцессорным блоком управления на 4 канала (2 тыловых и 2 фронтальных).

Схема подключения пассивного сабвуфера к усилителю на 4 канала

Чтобы подключить данный тип динамика к 4-х канальному усилителю, придется использовать стандартную схему.

Схема подключения 4 канального усилителя и сабвуфера

• Сначала сабвуфер и остальные динамики подключаются к усилителю.
• Потом усилитель соединяется с автомагнитолой.
• Получив сигнал непосредственно от автомагнитолы, усилитель распределяет его. Часть сигнала посылается на саб, часть – на высокочастотники.

Усилитель 4 х канальный подключить сабвуфер

Схема подключения сабвуфера и 4 канального усилителя

Проводя кабели, надо следить за тем, чтобы плюсовой провод был чем-нибудь обязательно защищен, например, гофрой. В основном, подразумевается защита той части, которая находится в моторном отсеке, как можно ближе к АКБ.

Особенности подключения сабвуфера к усилителю

Силовой кабель надо подключить к усилителю, прежде подготовив технологическое отверстие. Часто это самое отверстие уже бывает в автомобилях. Оно либо закрыто резиновой заглушкой, либо, как в отечественных авто, остается открытым. Если отверстие найти не удалось, то можно и самому его сделать при помощи нужного сверла и дрели. Рекомендуется вставить резиновую втулку в отверстие, чтобы провод в этом месте не перетирался.

Подключение сабвуфера к 4 канальному усилителю

• Проводку нужно проложить в моторном отсеке, найдя жгут штатных проводов. Следует вывести необходимый провод в салон.
• Усилитель будет находиться в багажнике автомобиля.

Как подключить сабвуфер к четырехканальному усилителю

• К усилителю обязательно подключаются 2 провода: плюс и минус.
• После этого, как только усилитель получает питание от АКБ, проводим кабель к головному устройству (автомагнитоле). Используются в качестве кабеля стандартные тюльпаны и специальный провод – тонкий и одножильный, отвечающий за управление питанием усилителя (во многих случаях синий провод).
• Тюльпаны и провод подключаем к задней части автомагнитолы, которую надо заранее снять.

Как подключить сабвуфер к усилителю 4 канальному

• Кабель протягиваем через салон и подключаем RCA коннекторы к усилителю.
• Теперь остается только подключить сабвуфер. Усилитель 4-х канальный и поэтому можно подключать низкочастотник в зависимости от того, какая схема подключения используется.

Инструкция, приведенная выше, поможет в разы больше, если вдобавок посмотреть видео обзор и фото – материалы. Если провернуть всю эту операцию своими руками, удастся неплохо сэкономить на расходах, ведь цена такой услуги в СТО очень высока.

Настройка или как изготовить корпус

Как правильно настроить активный сабвуфер в машине

Чтобы сабвуферный динамик нормально функционировал, необходимо сделать для него качественный корпус.Именно от качества сабвуферного ящика зависит его дальнейшее звучание:

• Если литраж ящика будет неверным, то динамик не будет играть. От него будут издаваться звуки, напоминающие хрипение.
• Имея хлипкий сабвуферный ящик, нельзя будет достигнуть четкого баса. Напротив, он всегда будет плохо слышимым.
• Необходимо, чтобы корпус обладал правильной формой, иначе внутри него могут образовываться «стоячие волны», влияющие на качество звучания.

Одними из лучших корпусов являются те, которые делаются на заказ. Производителю нужно предоставить размеры динамика или его самого. За счет этого будут учтены все тонкости и нюансы устройства, поэтому звучание не будет примитивным.

Как самостоятельно настроить сабвуфер

Сабвуфер активный как настроить

акустическая система Поэтому сейчас мы обсудим, как можно настроить сабвуфер своими силами:

Следует приобрести специальный диск. Он позволит выявить недочеты всей акустической системы, включая и самого сабвуфера. На этот диск записана специальная мелодия, которая позволяет услышать даже минимальные недочеты.

Специальный диск для настройки

• Настраивать активный саб необходимо до тех пор, пока звучание этого диска не будет идеальным именно для пользователя.
• Собственно, что такое настройка? Это последовательное переключение трех кнопок: Bass, Tribble, Sub.

Установку сабвуфера и его настройку в машине, как видим, можно проделать легко своими руками. При этом нужно учитывать, что такой процесс невозможен без первичной подготовки. Так, изначально следует просмотреть фото с подобной тематикой. Возможно, на просторах интернета встретится какая-то инструкция, которая также не будет лишней. Видео на эту тему тоже будет кстати. Цена установки и настройки в автосервисе может быть разной: монтаж активного саба начинается от 3500 рублей.

Инструкция по подключению

Необходимо правильно выбрать место установки перед тем, как подключить два усилителя к магнитоле. Они не должны располагаться вплотную друг к другу, поскольку эти устройства нагреваются во время работы. Оптимальный вариант — установка одного усилителя в авто под левое переднее сиденье, а второго — под правое.

Межблочный кабель, подключаемый от усилителя к одной магнитоле, прокладывается по полу кузова автомобиля с любой стороны или по потолку, а питательная проводка укладывается по другой стороне. Это поможет избежать помех. Подключение 2 усилителей к магнитоле с одним выходом может осуществляться с помощью разветвителей или без них, а также по мостовой схеме.

Необходимый комплект оборудования

Для подсоединения двух усилителей к магнитоле с линейными выходами потребуются:

• соединительные кабели;
• Y-образные разветвители для аудиосигнала с коннекторами RCA;
• дополнительное реле дистанционного управления.

Толщина проводов питания, идущих до точки разветвления, должна быть не менее 4 мм.

Схема подключения

Перед началом работ по установке и подключению необходимо снять клеммы с автомобильного аккумулятора. Для подключения питания к усилителям надо соединить минусовые клеммы устройств с кузовом автомобиля. Точка подключения выбирается как можно ближе к устройству, чтобы сократить потери питания. Подсоединение положительного полюса осуществляется следующим образом.

Необходимо проложить провод от плюсовой клеммы аккумулятора к точкам установки усилителей. В его разрыв включается общий предохранитель номиналом не менее 35 А. Чтобы правильно разветвить плюсовой провод питания без существенных потерь тока, можно купить клемы.

При их отсутствии можно срастить кабели вручную. Для этого следует взять еще 2 отдельных провода. Каждый из них одним концом подключается к клеммам «плюс» усилков. Другие концы этих проводов скручиваются вместе с проводом, идущим от аккумулятора. Затем скрутка обжимается пассатижами и пропаивается для уменьшения сопротивления и повышения надежности. В заключение место присоединения проводов питания необходимо изолировать клейкой лентой или термоусадочной трубкой.

Стоит учитывать, что не все магнитолы могут справляться с коммутацией двух усилителей. Если при включении такой аудиосистемы перегорает предохранитель головного устройства либо усилитель многократно включается и выключается, то надо поставить дополнительное реле. Его обмотка подключается к голубому с белой полосой проводу и массе. А контакты включаются в разрыв провода, идущего от АКБ или замка зажигания к клемме управления одного из усилков.

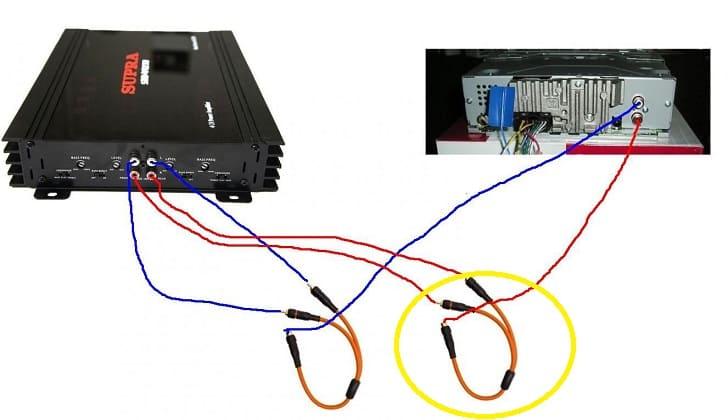

Следующий этап подключения — это подача сигнала от автомагнитолы. Для этого можно использовать разветвитель. Он имеет один вход и два выхода. Стоимость разветвителя невысока. Также внутри этого аксессуара есть фильтры, которые борются с помехами, и защитные предохранители.

На каждый стереоканал нужен свой разветвитель. Эти переходники ставятся как можно ближе к усилкам. После этого берется межблочный кабель и подключается к тюльпанам с выхода магнитолы и входу разветвителя. Для передачи аудиосигнала от разветвителя к усилкам берутся еще 4 кабеля с вилками RCA. Они присоединяются к гнездам в соответствии с их цветами.

Для подключения усилителей к магнитоле по мостовой схеме устройства должны быть идентичными друг другу по характеристикам. Мощность звука в этом случае станет более высокой и достаточной для раскачки сабвуфера. Чтобы соединить 2 усилителя по мостовой схеме, понадобится подать аудиосигнал с выхода магнитолы на первый из них. Вход другого устройства соединяется с массой. Выход правого канала первого усилителя соединяется с входом левого канала второго из них.

Свободные акустические выходы обоих усилителей подключаются к динамикам. Поскольку в этом случае сигнал подается только на один вход усилка, необходимо обеспечить смешивание стереосигналов с выхода магнитолы, используя соответствующий адаптер. Моноблок к ГУ с одной клеммой можно подключить коаксиальным кабелем, чтобы еще сильнее сократить уровень помех.

Стоит учитывать, что оба усилителя должны быть рассчитаны на взаимное мостовое соединение. В противном случае последствия такого применения могут быть непредсказуемыми. После установки и подключения следует подать питание, надев клеммы на автомобильный аккумулятор, и проверить работоспособность аудиосистемы и качество звучания.

Как подключить

Подключение двухканального усилителя по мостовой схеме осуществляется разными способами в зависимости от используемой магнитолы, колонок и сабвуфера.

Также на метод присоединения влияет количество и особенности компонентов.

Магнитолу

Выбор необходимого способа определяется схемой подключения, нанесенной на этикетку устройства. Подключение магнитолы к двухканальному усилителю в режиме мостования осуществляется так же, как к стандартному. Существуют 2 способа передачи звука от головного устройства.

В первом случае подсоединение осуществляется с помощью линейных выходов. Во втором случае к усилителю напрямую подключаются выводы магнитолы, предназначенные для колонок. Если применяются 2 усилителя, то линейный выход левого канала подключается к первому, а выход правого — ко второму. Голубой провод с белой полоской от магнитолы подсоединяется к вводу реле управления питанием усилителя (усилителей).

Сабвуфер

Перед тем, как подключить сабвуфер к двуханальному усилителю, следует проверить его сопротивление. Если рабочее сопротивление усилителя составляет 4 Ом, то подключаемый в режиме мостования сабвуфер должен иметь сопротивление 2 Ом. При несоблюдении этих рекомендаций автомобильная аудиосистема может работать нестабильно.

Для подключения усилителя к сабвуферу следует присоединить его положительный провод к положительному выводу левого канала. Отрицательный провод низкочастотного громкоговорителя подключается к отрицательному выходу правого канала. В результате такой операции мощность воспроизводимого сабвуфером звука становится выше. При наличии регулятора фильтра низких частот следует установить значение от 100 до 250 Гц.

Она необходима для того, чтобы диффузоры динамиков двигались в одну сторону. Это обеспечивает необходимое качество звучания на низких частотах. Чтобы провести фазировку, выполняется последовательное соединение сабвуферов.

После этого к свободным проводам на мгновение присоединяется пальчиковая батарейка. Если конусы движутся разнонаправленно, то выводы одного из низкочастотных громкоговорителей меняются местами. Если необходимо присоединить и широкополосные колонки, и сабвуфер, то для этого используется кроссовер.

Колонки

К каждому мостовому двухканальному усилителю можно подключить только одну колонку. Стоит учитывать, что звук автомобильной аудиосистемы в мостовом режиме будет монофоническим из-за объединения каналов. Чтобы получить стереозвук в машине при мостовом методе, есть несколько способов подсоединять к усилителю 2 колонки и более.

Один из них — это использование еще одного усилителя. Другой заключается в последовательном подключении нужного числа колонок к мостовому выходу. Широкополосные динамики подсоединяются так же, как и сабвуфер. Настройки фильтров высоких и низких частот не изменяются. Таким образом, подключение 2-канального усилителя по мостовой схеме не вызовет особых затруднений при правильном проведении работ.

Инструкции по настройке

Настройка усилителя производится в соответствии с рекомендациями, изложенными в инструкции по эксплуатации. Для регулировки параметров применяются кнопки и поворотные переключатели, закрытые защитной панелью. Вращающиеся корректоры утоплены в корпус, что снижает вероятность случайного изменения положения. Для вращения элемента рекомендуется использовать отвертку с плоским жалом.

На корпусе оборудования установлен контрольный диод блока питания, дальнейшая настройка устройства допускается только при включении зеленой лампы. При использовании стандартных заводских настроек оборудования звуковая картина получается смазанной. Корректировка параметров позволяет выделить низкие и высокие частоты, а также снизить искажения звука.

Настройка усилителя для четырех динамиков без сабвуфера

После завершения подключения четырехканального усилителя и проверки работы электрических цепей необходимо настроить акустику по методике:

1. Повернуть регулятор, обозначенный как Gain или Level, до минимального положения.
2. При использовании стандартных дверных громкоговорителей требуется повернуть регулятор фильтра HP до максимальной позиции (обозначается на корпусе как Full). Если в автомобиле смонтирована малогабаритная акустика диаметром до 100 мм (в панели приборов или фронтальных стойках), то необходимо установить корректор в положение, соответствующее 120 Гц.
3. Отключить функцию усиления низких частот и выключить графический эквалайзер.
4. Если подключение 4х канального усилителя выполнялось с разделением по каналам, то необходимо активировать фильтры HP и LP (для высокочастотных динамиков и громкоговорителей среднего диапазона соответственно). Регуляторы выставляются в позицию, соответствующую 4 кГц.
5. В конструкции усилительного блока имеется переключатель HiLow Level, положение которого зависит от типа подсоединения оборудования к головному устройству. При подаче сигнала через акустические шнуры выставляется положение Hi. Если подсоединить оборудование к линейным выходам магнитолы, то переключатель переводится в позицию Low.
6. Включить головное устройство, в котором находится лазерный диск с музыкальными композициями, допускается установить сменный накопитель с записями в формате МР3 (с высоким битрейтом). Проверить положение селектора тонкомпенсации (должен быть выключен), а затем плавно выкрутить регулятор громкости до появления хрипов в звуковой картине. Аккуратно повернуть корректор назад, определяя границу появления помех.
7. Затем пользователь настраивает положение регулятора Gain или Level, корректировка выполняется по аналогии с регулировкой громкости звучания.
8. Определить громкость трансляции для тыловых каналов, сопоставляя настройки с параметрами фронтальной акустики. Если владелец автомобиля испытывает трудности с регулировкой акустического оборудования, то рекомендуется обращение в специализированный сервисный центр.

Настройка усилителя под сабвуфер и динамики

Настройка производится по аналогии с регулировкой системы со стандартной акустикой. Для обеспечения улучшенной звуковой картины рекомендуется разгрузить громкоговорители от трансляции низких частот. Мероприятие позволяет снизить ход диффузора и улучшает воспроизведение средних частот. Для регулировки применяется корректор HPF, положение потенциометра определяется пользователем на слух. Часть автовладельцев не включают корректировку HPF из-за искажения звуковой картины.

Применение усиления низких частот для сабвуфера не рекомендуется, поскольку затрагивает полосу выше 40 Гц. При использовании низкочастотного динамика с фазоинвертором включается фильтр сабсоник, который настраивается на частоту на 2-5 Гц ниже значения фазоинвертора (указывается на оборудовании).

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле – для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

1. Подать на него хорошее питание;
2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Как подключить два усилителя мостом

Master/Slave

На усилителях, предназначенных для такого соединения, имеются переключатели MASTER/SLAVE. Поэтому при мостовом подключении один из усилков будет ведущим (Master) второй ведомым (Slave), установите переключатели в этом соответствии. Именно к Master подключаются межблочные кабели (тюльпаны) от магнитолы, а от него через моно разъем сигнал передается на Slave (одинарным межблоком). Это делается для того, чтобы все настройки и управление осуществлялось с одного моноблока — с Master, то есть gain, фильтры, subsonic и т.п. будут выставляться только на нем. Не нужно брать Y разветвители, чтобы пытаться воткнуть межблочники еще и в Slave.

Если производителем заявлена работа возможность работы усилителя в мост, но нет переключателей Master / Slave, значит на нем будет сразу два гнезда с названиями, подобными — Bridge Input и Bridge Output. В таком случае,  на ведущем усилителе используете гнездо Bridge Output и соединяете его с гнездом Bridge Input ведомого.

Подключение акустических проводов

Здесь будьте внимательны и ничего не перепутайте: минусовые разъемы двух усилителей соединяем между собой; далее плюс (+) Ведущего (Master) подключаем к плюсу сабвуфера, а плюс Ведомого (Slave) к минусу сабвуфера!

Да, к сабу идут два плюсовых провода, не нужно напрягаться — все правильно. Дело в том, что на вход одного усилителя подается прямой сигнал, а для второго сигнал переворачивается на 180 градусов. Поэтому  на выходе одного растет положительный потенциал, а на выходе второго такой же но отрицательный. Прирост мощности происходит от того, что усилители или каналы (в случае использования одного уся) работают в пониженном сопротивлении. К примеру, если саб скоммутирован на 4 Ом, то каждый усилитель или канал работает в 2 Ом и т.д.

Как подключить четырёхканальный усилитель к сабвуферу

Подключение 4 канального усилителя к сабвуферу мостом осуществляется медным многожильным проводом соответствующего сечения. Это акустический кабель, предназначенный специально для подключения акустических систем, особенно большой мощности. В продаже имеются готовые наборы, но их покупать не рекомендуется. Они стоят недорого, но имеют низкое качество изоляции. Некоторые производители предлагают соединительные кабели со стальными жилами покрытыми медью. Подключать 4 канальный усилитель на сабвуфер такими проводами нельзя.

Низкочастотную акустическую систему обычно принято размещать в багажном отсеке автомобиля, а НЧ система может быть установлена в салоне или в багажнике. Поэтому расход кабеля будет небольшим.Для подключения саба к 4 х канальному усилителю нужно подобрать сечение соединительных проводов.Для большинства систем достаточно будет сечения 4 мм2, а для очень мощных колонок 6-8 мм2. Существует известное правило – чем тоньше акустический кабель, тем хуже качество воспроизведения. Особенно это касается низких частот, поэтому не нужно экономить на сечении кабеля.
