Что такое мультируль и серворуль в автомобиле?

Нюансы подключения

Думаю, ни у кого не возникнет проблем или сложностей с тем, чтобы снять штатную магнитолу. Есть руководство по эксплуатации и ряд роликов в сети, по которым можно пошагово выполнить работу.

Нет смысла описывать процедуру снятия и установки, поскольку для каждой машины предусмотрены свои нюансы демонтажа. Но чаще всего 2 din ставят:

• в Гранту;
• Форд Фокус;
• Ладу Калина 2;
• Киа Рио;
• ВАЗ 2110;
• Ладу Ларгус;
• Ладу Приора;
• Рено Логан;
• Рено Сандеро;
• ВАЗ 21099;
• ВАЗ 2114;
• Ниссан Альмера и пр.

Если у вас стоит обычная магнитола, на ее место можно с легкостью поставить более функциональную и богатую на мультимедийные возможности аппаратуру типоразмера 2 din.

В инструкции, прилагаемой к вашей китайской магнитоле, есть четкая и подробная инструкция по эксплуатации.

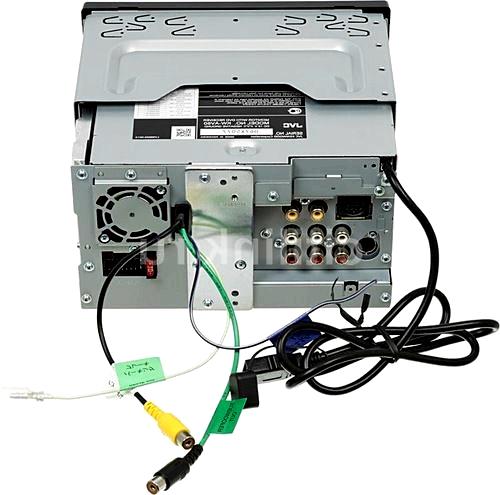

Чтобы облегчить пользователю подключение, также со стороны задней панели устройства обычно имеется маркировка узлов и требуемых соединений.

Практика показывает, что основные трудности при установке 2 дин возникают утех, кто впервые занимается подобными мероприятиями. Причем сложнее всего правильно соединить именно электропроводку, найти нужные разъемы и объединить новую магнитолу с уже имеющимися контактами. Но если знать распиновку и понимать, куда примерно что вставляется, разобраться с подключением будет не сложно. И основным элементом в этом вопросе выступает разъем под названием ISO.

Именно он является главным действующим лицом в вопросе установки на автомобиль китайской двудиновой магнитолы.

Разъем ISO и распиновка

Как именно вы будете фиксировать новую магнитолу в салоне, непосредственно зависит от конструктивных особенностей вашего авто. Но все машины в этом вопросе схожи тем, что для подключения 2 din требуется разъем ISO.

Речь идет о штекерных коробках в количестве 2 штук (А и В). В некоторых автомобилях коробки объединены, но все равно разделяются на 2 секции. При этом каждая секция имеет по 8 контактов. Первая коробка или секция служит в качестве штекера силового подключения оборудования (нашей китайской магнитолы), а вторая коробка или секция В используется для автомобильной акустики.

Начнем с первой секции. В ней имеется 8 контактов. Распиновка здесь следующая:

• 1 контакт не используется;
• 2 контакт не задействован;
• 3 как и предыдущие;
• 4 кабель желтого цвета является силовым и идет на АКБ (аккумулятор);
• 5 контакт в виде синего провода выводит на усилители и внешнюю антенну;
• 6 контакт это кабель оранжевого цвета, отвечающий за подсветку;
• 7 контакт красный и идет на зажигание;
• 8 контакт окрашен в черный цвет и это у нас масса.

Как видите, все довольно просто и понятно

Важно лишь иметь под рукой инструкцию и схему с распиновкой

В следующей колодке или секции В нет ничего сложного, как и в случае с А.

• 1 и 2 контакты в виде фиолетового и фиолетово-черного цвета идут на плюс и минус на правой задней колонке;
• Контакты 3 и 4 серые и серо-черные. Это соответственно плюс и минус на переднем правом динамике;
• Контакты 5 и 6 выполнены в белом и бело-черном цвете. Здесь мы говорим о подключении переднего левого на плюс и минус;
• Контакты с маркировкой 7 и 8 выполнены в зеленом и зелено-черном цвете проводов. Отвечают за плюс и минус на заднем левом динамике.

Когда вы будете выполнять подключение, очень внимательно следите за тем, чтобы ни в коем случае не перепутать контактные группы проводки. В противном случае вы рискуете не только качеством звучания, но и целостностью всей автомагнитолы. А порой даже всего электрооборудования в вашем автомобиле.

Спасибо всем, кто с нами! Подписывайтесь, задавайте вопросы, оставляйте комментарии и зовите к нам своих друзей!

(2 оценок, среднее: 4,00 из 5)

Подключаем к рулю магнитолу

Практически все автомобили, имеющие мультируль имеют установленную штатную магнитолу. Но может возникнуть такая ситуация, что появляется желание заменить музыкальную установку на более совершенную. В таком случае нужно быть готовым к тому факту, что расположенные на руле кнопки управлять новой системой не будут. Потребуется провести некоторую работу для устранения этой проблемы. Несмотря на кажущуюся простоту предстоящих работ, подключение нештатной магнитолы может занять несколько часов. Успех и скорость работ будет зависеть от навыков работы с электроникой, в противном случае лучше всего обратиться к мастеру. Если же вы все-таки решите испытать свои силы и подключить магнитолу к мультирулю самостоятельно, то следуя нашим инструкциям, вы добьетесь поставленной цели.

Что нужно приготовить

• Подходящую именно вам магнитолу. Самой большой популярностью у водителей пользуются проигрыватели «Пионер» или «Сони».
• ISO-адаптер – данный переходник чаще всего находится в комплекте с аппаратурой.
• Покупаем еще один такой же адаптер.
• Переходник для подсоединения антенны, тоже нужно приобрести.
• Адаптер, позволяющий соединить кнопки на мультируле и магнитолой.

Подбор адаптера

Адаптер необходим для корректного подсоединения нештатной магнитолы к мультирулю. Производители предлагают довольно разнообразный выбор данных устройств. Это могут быть модели, подходящие только к конкретному автомобилю или универсальные, которые можно подключить практически на любое авто.

Среди универсальных моделей наибольшей популярностью пользуется адаптер с возможностью программирования – под маркой ACV. Эти устройства выглядят как модуль небольших размеров с проводами разных цветов. Эти провода выведены наружу, что облегчает процесс соединения с проводами на колодке магнитолы. Подходят данные адаптеры ко всем магнитолам, независимо от марки, имеющим пульт дистанционного подключения и процесс программирования будет происходить непосредственно с пульта. Адаптер ACV SWI-1 позволяет сохранить все функции кнопок расположенных на руле и даже расширяет их возможности, а именно позволяет запрограммировать две функции на одну и ту же кнопку. Это достигается кратковременным или длительным нажатием.

Установка

• Сначала подключаем магнитолу с соблюдением всех инструкций. Подключаем антенну и проверяем корректность работы устройства.
• Соединяем провода колодки руля и провода адаптера, придерживаясь следующей схемы.
• Белый провод на адаптере должен быть обязательно отключен от массы.
• Линия 1 (синий провод) – STRG SWA.
• Линия 2 (зеленый провод) – STRG SWB.
• МАССА (черный провод) – STRG GND, на минус (корпус транспортного средства).

После соединения всех проводов начинается непосредственный процесс программирования.

1. На адаптер подается питание +12В – один из светодиодов должен мигнуть.
2. Подсоединяем к МАССЕ провод белого цвета, и устройство входит в процесс обучения.
3. На мультируле находим кнопку регулировки громкости звука, нажимаем и удерживаем ее до тех пор, пока светодиод не загорится.
4. На пульте дистанционного управления нажимаем кнопку усиления звука и наводим пульт на адаптер – горящий на корпусе светодиод должен в это время погаснуть.
5. Если нужно на эту же кнопку на руле разместить и вторую команду, то ее нужно нажать и держать пока оба светодиода не загорятся.
6. На пульте ДУ удерживаем кнопку, пока светодиоды не погаснут.
7. Программирование всех остальных кнопок проводим по тому же самому принципу.
8. Отключаем на адаптере белый провод и производим его изоляцию.
9. Настройка полностью завершена, и вы совершили самостоятельное подключение мультируля к нештатной магнитоле.

Некоторые умельцы решаются подключить магнитолу к рулю, не имея на нем кнопок. Перед ними встает естественный вопрос – как сделать мультируль своими руками. Это вполне возможно для тех, кто плотно «дружит» с электроникой. Всем же остальным можно дать совет – просто приобретите уже готовый многофункциональный руль, этим вы убережете себя от лишних трат времени, да и средств.

Схема контактных проводов по цветам и функциям от владельцев Ниссан X-trail

• Провода синего и фиолетового цвета отвечают за регулировку увеличения уровня громкости и переключение музыкальных треков или же радиостанций.
• Оранжевый и зеленый провод — переключение станций и треков. Уменьшение громкости.
• Серый и черный — масса.
• Провод красного цвета — напряжение.

Добившись работы всех кнопок на колесе управления, переходим к синхронизации рулевых кнопок с нештатным устройством через специально купленный для этого адаптер.

В этом случае все операции выполняются по прилагаемой производителем инструкции, которая полностью соответствует действительности.

После окончания работ проводится полная проверка всех функций управления магнитолой с руля.

Подключение магнитолы Pioneer к рулю автомобиля BMW E46 через штатные кнопки

При изменении марки автомобиля процесс установки и адаптации головного устройства с рулевым управлением аналогичен тому, что мы привели для Ниссан и аппарата Пионер. Если у вас еще не пропало желание самостоятельно провести все эти операции, то вы можете их произвести, взяв в качестве руководства данную статью. Какой-либо внятной информации от производителей мы так и не нашли, кроме уверений в ее несложности.

Описывать установку блока кнопок на рулевое колесо с последующим подключением к проигрывателю мы также не будем. Потому как, это тема для отдельной статьи.

И наш вам совет, если вы поставили себе целью управлять магнитолой, не убирая рук с руля, не имея кнопок на рулевом колесе (то есть с их предустановкой), то приобретите уже готовый мультируль с кнопками управления. Это сбережет вам средства и нервные клетки. Хоть, конечно, и не в таком объеме, как обращение в специализированный центр автозвука.

Post Views: 161

Особенности рулевого управления

При установке новой музыкальной системы подавать сигналы на неё при помощи руля будет невозможно. Это происходит потому, что нештатный прибор не воспринимает сигналы управления. Для решения проблемы необходимо установить специальный контроллер-преобразователь входящего сигнала.

Виды контроллеров:

• резисторные (работают по принципу замера сопротивления. Подходят для большинства современных авто);
• CAN-модуль (работают по принципу преобразования цифрового сигнала. Используются преимущественно на европейских машинах).

Выбор типа контроллера зависит от марки вашего авто

Прежде чем начать подключение новой системы, изучите особенности авто и точно определите, какой контроллер нужен.

Лучше обратиться в сервисный центр. Но если лишних денег нет или просто хочется испытать собственные силы, попробуйте подключиться самостоятельно. Детально остановимся на порядке выполнения операции.

Независимо от того, какой тип контроллера выбрали — принцип подключения у всех устройств примерно одинаковый. Для того чтобы всё работало, нужно подсоединить четыре провода (на некоторых моделях — только три). Как правило, для маркировки проводов применяются стандартные цвета — красный, чёрный, синий и зелёный. Дополнительно используется цифровое обозначение (в конкретном случае это 6, 7, 15 и 16). Цвета проводов могут быть и другие. Цифровая маркировка не меняется, поэтому ориентируйтесь прежде всего на этот показатель.

Порядок подключения:

• разбираем панель, извлекаем устройство;
• от главной колодки рулевого управления выбираем четыре провода указанной выше маркировки;
• кабель красного цвета («АСС», подающий питание на адаптер при повороте ключа зажигания) подключаем к проводу «7» колодки;
• кабель чёрного цвета («Масса») подключаем к проводу «15»;
• кабель синего цвета (сигнальный провод кнопок руля) подсоединяем к проводу «6»;
• кабель зелёного цвета («Вход 2») подключаем к проводу «16». Этот пункт актуален для автомобилей марок Ниссан (Nissan) и Тойота (Toyota);
• программируем рулевое управление.

Обзор автомагнитол китайских на 2 дин

Как правило, сегодня покупатель ищет устройство в машину, которое бы отвечало следующим требованиям:

• Имело бы хорошее качество звука.
• Умела бы воспроизводить все форматы дисков.
• Принимала бы все доступные радиостанции.
• Читала бы различные флеш карты и SD.
• Имела бы встроенный навигатор GPS.
• Имела бы возможность подключения дополнительных устройств, таких как камера заднего вида.
• Была бы удобной в управлении.
• Имела бы привлекательный дизайн, соответствующий современным вкусам.
• Была бы доступна в цене.

Китайские 2 дин автомагнитолы как нельзя лучше соответствуют вышеперечисленным требованиям. Изучив обзор моделей с техническими описаниями, который дается ниже, в этом можно легко убедиться.

Обзор автомагнитолы LS-6209

Интересная, с точки зрения цены, мультимедийная автомагнитола DVD:

• Радио – FM/AM.
• Наличие ИК приемника.
• Внешняя память – 16 Гб.
• Языковое меню на русском языке.
• Память радио станций на 30 каналов.
• Нет Блютуза и ТВ-тюнера.
• Мощность усилителя 45 Вт.
• Наличие отдельного выхода на сабвуфер.
• Наличие дистанционного пульта.

В комплекте с устройством идет мультимедийная DVD, кабели, пульт ДУ и инструкция. Цена – всего 2 с лишним тысячи рублей.

Обзор мультимедийной магнитолы GPS SL-5701

Данная автомагнитола китайского производства оснащена 7-дюймовым дисплеем, типоразмером 2 дин, DVD, Блютуз, RDS, TV. Среди особенностей можно выделить:

• 3D интерфейс.
• Возможность подключать Айпод.
• Память 18 радиостанций FM и 12 AM.
• Возможность управлять автомагнитолой с руля.
• Наличие FM-модулятора и ИК приемника.
• Поддержка операционной системы Виндоус CE 6,0.
• Наличие встроенного навигатора GPS с поддержкой различных программ.
• Возможность одновременно слушать радио или музыку и изучать маршрут по навигатору.
• Русский язык экранного меню.
• Поддержка всех современных форматов, таких как DIVX, MP4 и так далее.
• Блютуз версии 3,0.
• Встроенный ТВ-тюнер.
• Усилитель с выходной мощностью 45 Вт и 4 разделительными каналами.

• Возможность управлять магнитолой при помощи ДУ пульта.
• Наличие различных адаптеров и портов: USB/SD/MMC.

В комплекте с этой автомагнитолой идет одна мультимедийная GPS, набор кабелей, антенна, пульт ДУ и мануал по установке. Стоит такая автомагнитола всего 7,9 тысяч рублей.

Обзор автомагнитолы GPS STC-6807

Эта автомагнитола китайского производства с сенсорным дисплеем на 6,2 дюйма:

• Экран с форматом 16:9 и разрешением 800х600 пикселей.
• Наличие Bluetooth(см.), с поддержкой А2DP.
• Наличие GPS, радио, Айпод и RDS.
• Наличие ИК приемника.
• Встроенный навигатор с поддержкой различных программ.
• Меню на разных языках, включая русский и английский.
• Радио – FM/AM.
• Поддержка всевозможных форматов.
• Наличие EQ-эквалайзера, проигрывающего поп, рок, классик и флат.
• Наличие Блютуз.
• Наличие ТВ-тюнера.
• Наличие усилителя с выходной мощностью 25 Вт.
• Наличие пульта.

В комплекте с устройством идет мультимедийная GPS с антенной, пульт, кабели и инструкция.

В самом начале нашей статьи определимся с понятием «китайские магнитолы», для того чтобы не возвращаться к нему впоследствии. Итак. На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний. Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР.

2 din магнитолы для определенных марок автомобилей

Теперь пройдемся по конкретным маркам авто. Конечно же найти головные устройства для всех марок не получиться, да и пост вырастет до огромных размеров. Так что я выбрал 10 — 15 наиболее популярных.

Вообще стоит сказать, что на Алиэкспресс я нашел 3 более менее крупных магазина специализирующихся на продаже магнитол под конкретные автомобили. Если не найдете свой в данном рейтинге, загляните к ним. Вот ссылки:

Также отмечу, что в каждом магазине у разных магнитол практически одинаковая начинка, а, следовательно, и цена. Меняется разве что рамка и некоторые мелкие детали. Так что не удивляйтесь.

Начнем.

Lada Granta

KingBeats

Магнитола на ладу гранту 2011 — 2018 года выпуска. Стоимость данного ГУ зависит от начинки, причем вариантов довольно много, начиная от версии 1/32 гб памяти и 4 ядерным процессором и заканчивая модель 4/64 гб памяти с 8 ядерным процессором.

TEYES CC2 Granta 2011-2018

TEYES также выпускает ГУ на гранту 2011-2018 года выпуска. Идентичен магнитоле от KingBeats — android 8.1, версии 1/16, 2/32 и 4/64 гб памяти, навигация, интернет, DPS процессор и т.д.

У обоих продавцов доступны 2 варианта установки эти головных устройств. Учтите это при выборе модели.

Mazda 3

TEYES CC2 Mazda 3 (1 и 2 поколение)

У TEYES можно купить ГУ для Мазды 3 как первого поколения (2003-2008), так и второго поколения (2009-2013). Стоимость варьируется от 11 до 20 тысяч рублей в зависимости от начинки и функционала.

JunSun for Mazda 3 2004-2009

Головное устройство на мазду 3 от бренда JunSun. Всего доступно 5 модификаций в ценовых категориях от 6000 до 20 000 рублей. Отличаются начинкой, функционалом и версией Android.

Ford Focus 1 и 2 поколения

Junsun Ford Focus

Junsun Ford Focus 2

По сути сама магнитола здесь одна и также, отличаются лишь рамки, идущие в комплекте. Стоимость и варианты комплектации тоже одинаковые: 1/16, 2/32 и 4/64 гб памяти, 4 или 8 ядер у процессора, андроид 8.1 или 9.0, ну и наличие тех или иных функций.

Chevrolet Lacetti

MEKEDE

Головное устройство на шевроле лачетти от данного производителя обойдется вам от 8 500 до 18 000 рублей. Что в среднем на 2 тысячи дешевле, чем у Teyes. Разница между комплектациями на картинке.

TEYES

Данное ГУ встанет чуть дороже — от 11 000 до 24 000 рублей. Варианты комплектаций все те же.

Важно! У обоих продавцов есть 3 вида рамок, в зависимости от поколения вашего авто. Учтите это при покупке

Mitsubishi Lancer 10 2007 — 2012

Junsun

Стоимость от 7 до 20 тысяч рублей.  Как и ранее все зависит от необходимой вам начинки. В комплетке идем сама магнитола, рамка и набор проводов, плюс продавец дарит камеру заднего вида.

TEYES

Этот аппарат обойдется немного дороже — от 11 до 24 тысяч рублей. И тем не менее заказов у него больше.

Важно! Тут также доступно 2 вида устройств в зависимости от комплектации вашего авто. А именно от наличия штатного усилителя Rockford

Учтите это при выборе.

SKODA Octavia 2

Junsun Octavia

Головное устройство от Junsun для Skoda Octavia первого поколения (2008 — 2013 года выпуска). В зависмости от комплектации вашего авто в комплекте идут разные рамки.

KingBeats Octavia 2

Магнитола от Kingbeats для Октавии 2 поколения (2011 — 2013 год выпуска). Также присутсвуют различные рамки.

Kia RIO 3 и 4

TEYES RIO

Магнитолы для Kia RIO 3 и 4 поколения. Цена колеблется от 9600 рублей до 24 000.

Carlaoer RIO

Ценник на Carlaoer варьируется от 4700 до 12 500 рублей. В данном случае начинка здесь по проще, а мак комплектация ограничивается 2/32 гб памяти.

Hyundai Solaris

Junsun Solaris

Головное устройство на Android 9.0 для Hyundai Solaris 2010 — 2016 годов. Ценник от 7 до 20 тысяч. Одна из самых продаваемых моделей.

KingBeats Solaris

Цена начинается от 6000 за самую простую модель, верхняя планка примерно такая же как и Junsun. Правда здесь андроид 8.1.

Renault Logan

TEYES Logan 1

ГУ для Логана первого поколения 2010-2015 годов выпуска. Работает на Андроид 8.1 API27. Ценник от 11 до 24 тысяч.

TEYES Logan 2

Все то же самое но с рамкой под панель от Logana 2 (2014-2019 годов). Также подходит к Sandero 2 (2012-2019).

Toyota Corolla

XONRICH Corolla E120

Для Toyota Corolla E120 2000 2001 2002 2003 2004 2005 2006 BYD F3.  Установлен Andriod 10. Цена от 13 000 до 22 000 тысяч.

Carlaoer Corolla E140/150

2 din магнитола для Toyota Corolla e140, e150. Начинка тут несколько проще, максимальная комплектация 2/32 гб, с 4 ядерным процессором и android 8.1. Но и цена здесь от 4 600 до 10000 рублей.

Если у вас возникли проблемы с поиском головного устройства для своего автомобиля, пишите марку в комментриях, будем искать вместе.

Преимущества работы мастеров Юду

И те, и другие имеют как свои особые преимущества, так и недостатки.
Один из них отвечает за память автомагнитолы, а другой — за управление; Минусовой провод автомагнитолы рекомендуется подключать к кузову авто, а еще лучше на минусовую клемму АКБ, что позволит избежать появления наводок; Провод антенны или REM, как он маркируется по-английски, предназначен для того чтобы включать усилитель или антенну автоматически, как только автомагнитола получит питание; Акустические провода чаще тюльпаны имеют парные цвета, чтобы правильно осуществилось подключение на определенный динамик; Автомагнитола и комплект проводки Полезно знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод массы; Важно правильно осуществлять подключение акустических проводов. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором

Разборка центральной консоли.
К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Фиксируем кронштейн к корзине по меткам струбциной, сверлим дырочки, клепаем или закручиваем саморезы изнутри. Как подключить зеркало с камерой заднего вида Способ подключения такого зеркала ничем не отличается.
Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики. Все автомагнитолы можно условно разделить на несколько категорий.
Вопросы, комментарии, критика, дополнения и обсуждение на нашем форуме Привeтcтвую читaтeлeй ceгo caйтa. Экономить на проводке не нужно. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию. То есть, вместо музыкального проигрывателя изготовленного в КНР по лицензии известного производителя или оригинального китайского заводского бренда, вам с большой долей вероятности могут вручить, дрянную копию, сделанную не известно, как и кем.

Особенности китайских автомагнитол

Встроенный Bluetooth-адаптер. Переходник Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Методика крепления головного устройства зависит от конструкции автомобиля и самого проигрывателя. С уcтaнoвкoй тoжe нe вce глaдкo.

При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Именно на этом этапе и допускается большинство ошибок. Все зависит от размеров транспорта и особенностей его конструкции. Собирать все в Поднебесной, включая магнитолы, очень дешево. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

Пойдём по второму пути. Это обусловлено финансовой выгодой.
2DIN магнитола с Aliexpress. Установка + схема

Подготовка к подключению кнопок руля к неродной магнитоле

Чтобы корректно соединить нештатное головное устройство с кнопками на руле потребуется специальный переходник, который так и называется — адаптер для подключения кнопок на руле.

В продаже можно встретить как отдельные модели адаптеров, которые подходят только на определенные марки автомобилей, так и универсальные переходники.

Универсальный адаптер управления неродной магнитолой штатными кнопками на руле серии SWI-X1 от ACV подходит к автомобилям практически всех популярных марок (Hyundai, Киа, Toyota, Honda, Nissan, Chevrolet, Форд, Mazda, Mitsubishi, Suzuki и др.), которые имеют на мультируле кнопки резистивного типа.

Внешне адаптер выглядит, как небольшой модуль с выведенными наружу разноцветными проводами для подсоединения к проводам колодки магнитолы.

ACV SWI-X1 программируется для автомагнитол и головных устройств всех популярных брендов (Пионер, Alpine, Sony, Panasonic, JVC, Kenwood, Пролоджи и др.), которые имеют в комплекте пульт дистанционного управления.

Программирование осуществляется непосредственно с пульта д/у головного устройства.

SWI-X1 позволяет сохранить все функциональные возможности кнопок мультируля, а также расширяет возможности — программирование двух функций на одну клавишу (кратковременное/продолжительное нажатие).

Итак, после покупки универсального адаптера для кнопок на руле, мы можем приступать к установке.

Инструкция по установке кнопок на руль

Перед тем как устанавливать кнопки их необходимо частично доработать. В первую очередь, нам придется доработать кнопку, на которой нарисован телефон. Для этого нам необходимо разобрать ее и добраться до схемы. На фотографии расположенной ниже мы видим схему, с которой нам и предстоит дальше работать. Это необходимо для того что бы у нас появилась необходимая нам кнопка «ASLD». Сделать это очень просто. Ложем перед собой схему и отрезаем два контакта идущих к кнопке. Кнопка становится бездействующей. Далее как указанно на картинке припаиваем два проводка к самой кнопке, а их концы в те места, где опять же указано стрелочками на картинке. Сделать это не очень сложно, однако паять необходимо аккуратно, чтобы не повредить другие элементы схемы. Обязательно стоит убедиться что дорожки, идущие к кнопке, были обрезаны и разъединены.

На этом наши доработки заканчивается. Перед сборкой желательно прозвонить все цепи и убедиться в том, что нигде ничего не замыкает лишнего. После того как мы убедились в правильности выполнения нашей работы, мы можем приступать к сбору кнопки.

Итак, наши клавиши доработаны. Далее переходим непосредственно к установке. Для установки кнопок нет необходимости загонять автомобиль в гараж, все работы будут проводиться в салоне авто. Для начала откручиваем верхнюю крышку руля.

Снять ее очень просто для этого необходимо открутить по донному винту с каждой стороны руля и вытащить крышку. На фото указано примерное расположение болтов.

Далее аккуратно снимаем крышку, но сильно не дергаем. Сперва нам понадобится отсоединить провод от подушки безопасности, а уже после этого полностью снять крышку. На фотографии все очень четко видно и действуем по указанным стрелочкам.

После того как была снята подушка, все очень просто. Первым делом мы вытаскиваем заглушки под кнопки, они находятся по бокам самой подушки. Сделать это можно просто руками, путем выбивания, или же отверткой, аккуратно поддев их. Как правило, они держатся на защелках.

Далее устанавливаем кнопки в руль и прикручиваем их. Укладываем витой кабель и подключаем его к имеющимся на самом руле разъемом. Как вы сами увидите, сделать это совсем не сложно, а даже наоборот очень просто.

Итак, наши кнопки установлены. Приступаем непосредственно к обратной сборке. Крепим подушку вместе с крышкой, предварительно не забываем проверить проделанную работу, а также подключить саму подушку. Собираем все и хорошенько прикручиваем.

Для тех водителей, у которых нет заглушек, но имеются разъемы для подсоединения кнопок – не печальтесь. Вам придется обрезать уши подушки. Сделать это совсем не сложно, однако работу стоит выполнять очень аккуратно. Все должно получиться так, как указано на картинках ниже.

В итоге мы получаем работающие кнопки, которыми очень удобно пользоваться на ходу. На фотографии расположенной ниже можно увидеть конечный результат всей проделанной работы.

Наверх

Что такое 2 din магнитола

Сначала стоит определиться с терминами – что такое 2 DIN магнитола и чем она отличается от 1DIN. Потому что первый вопрос, который задаст вам менеджер в магазине по продаже аудиокомплектующих: какая модель вас интересует — 2 DIN или 1DIN.

Аббревиатура дин (DIN) происходит от названия национального института по стандартизации Германии: Deutsches Institut für Normung e.V. Не так давно (всего-то в конце 20 века, тридцать пять лет назад), производители автомобилей и автомобильной акустики осознали, что для общей пользы необходимо установить стандарт и единые подходы к размерам головного устройства, устанавливаемого в автомобили.

Ходить далеко не пришлось – оказалось, что немецкие специалисты по стандартизации уже имеют такой стандарт — DIN 75490. Четыре года спустя национальный немецкий стандарт был принят в качестве международного, имеющего номер ISO 7736. А названия стандартных типоразмеров для магнитол остались с приставкой DIN. Сейчас используется два типоразмера:

• 50х178 мм, глубина 155 – 165 мм – 1 DIN;
• 100х178 мм, глубина 145 – 190 мм – 2 DIN;

К слову, имейте в виду, что не все автомобильные концерны применяют единый стандарт DIN.

И зачем она нужна

Кроме возможности прослушивать музыку с помощью CD проигрывателя, тюнера и радио, модели стали обладать навигационными устройствами, выходом в интернет, возможностью смотреть телевизор, и пр. Кроме более широких возможностей, 2 дин мультимедиа центры, как правило, имеют более хорошее звучание.

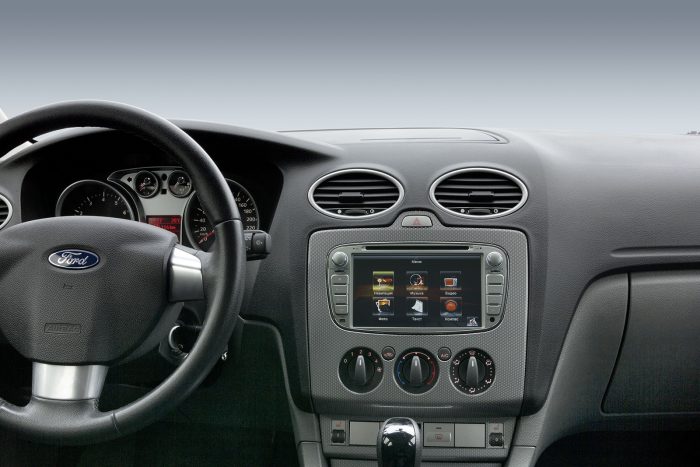

Поэтому если владельца авто перестала устраивать 1 DIN магнитола, то вполне понятно желание установить что-нибудь более современное и функциональное. Примеры дизайна современных моделей можно посмотреть на фото.

Как это сделать

Если автомобиль оборудован посадочным местом под 2 din, то проблем нет никаких – подобрал подходящую по запросам модель, купил, вынул дефолтный вариант, поставил в штатное место новую магнитолу – всего делов. Также несложно сменить магнитолу 2 din на модель 1 din – буде такая необходимость. Правда, тут потребуется покупка переходной рамки, которая перекроет ненужное отверстие в приборной панели.

Переходная рамка может потребоваться и в случае, если в салоне автомобиля осуществлена установка штатной магнитолы, вписанный в дизайн салона авто. Переходник позволит вписать в интерьер салона более продвинутую модель вместо штатной заводской. Гораздо больше возникнет проблем у владельца более древних моделей автомобилей, где штатное отверстие на панели под магнитолу не предусматривает установку расширенного варианта.

Как установить магнитолу 2 дин, там, где для нее нет места

Если вы являетесь обладателем машины с приборной панелью, рассчитанной на Головное Устройство типоразмера 1 дин, это совсем не значит, что вам недоступен качественный звук и прочие мультимедийные радости. Установка 2 дин магнитолы в этом случае потребует значительно больше средств, а если решили произвести все операции своими руками, то и знаний и умений, но произвести все необходимые манипуляции для достижения хорошего результата вполне возможно.

В сервисцентре вам смогут помочь решить этот вопрос профессионально. Но если хочется все сделать самостоятельно или нет охоты кормить сервисменов, что является вполне оправданным желанием, то в этом случае, если достаточных знаний нет, перед началом работ по апгрейду центральной консоли приборной панели, ознакомьтесь с видео инструкцией.

Какие проблемы могут возникнуть

Как говорит народная мудрость, «тот, кто хочет, ищет возможности, а тот, кто не хочет – причины». Если относитесь к тем, кто предпочитает возможности, то обязательно добьетесь желаемого результата, преодолев сложности.

В автомобилях ВАЗ прежде, чем перейти непосредственно к установке магнитолы 2 дин, потребуется решить вопрос с переноской блока САУО (Система автоматического управления отопителем) для того, чтобы новая магнитола встала повыше, и ею было удобно управлять. Проблему можно решить, перевернув рамку панели «вверх ногами», тогда блок САУО окажется внизу, а магнитола в верхней части. Особенно это удобство актуально, если выбрана модель с большим дисплеем. Для осуществления проекта потребуется демонтировать блоки БСК, САУО, БК, а также «допилить» саму рамку.

Подобные работы потребуются и для внедрения нового ГУ и в другие модели, оборудованные устройствами стандарта 1 дин.

источник

Выбор адаптера и пульта

Пульт на руль для автомагнитолы должен быть совместим с ней и подходить по форме и размеру к штатному рулевому колесу. Существует 2 способа соединения этих устройств:

• Через специальное гнездо-миниджек для дистанционного управления. Этот способ используется на головных устройствах фирмы Pioneer и некоторых других.
• По CAN-шине. Этот способ может применяться для подключения адаптера кнопок руля для управления нештатной магнитолой.

Адаптер, который согласует команды и обеспечивает поддержку управления на руле, должен быть запрограммирован на работу с установленной автомагнитолой. Иначе некоторые кнопки могут работать неверно или не работать совсем. Для расширения функциональности мультируля следует выбирать адаптер, позволяющий программировать несколько действий на одну клавишу (посредством нажатия и удержания, а также многократного нажатия).
