Подключение магнитолы к автомобилю своими руками

Как снять штатный динамик и закрепить новый

Дальнейшая работа потребует от вас терпения и внимательности. Только соблюдение приведённой ниже последовательности действий гарантирует правильность установки АС.

1. После того как вы получили доступ к колонке, открутите крепления и вытащите динамик на себя. Отсоедините разъём с проводами.

   Открутите крепления и вытащите динамик на себя. Отсоедините разъем с проводами

2. Если штатные динамики крепятся пластиковыми заклёпками, не высверливайте их, а подцепив отвёрткой, захватите пассатижами и вытащите из посадочных гнёзд. При этом заклёпки, скорее всего, будут поломаны.
3. Сняв штатный динамик, примерьте новую колонку. В идеальном случае её можно установить на старое посадочное место. Оцените, не будет ли колонка мешать работе скрытых за обшивкой механизмов.

   Целесообразно оклеить дверь (участок двери около колонки) шумоизоляцией, вибропластом или чем-то подобным

4. Прежде чем крепить колонку, целесообразно оклеить дверь (участок двери около колонки) шумоизоляцией, вибропластом или подобным материалом. Это заметно улучшит звучание динамиков.

Расположение динамиков

При монтаже задних каналов большой мощности их нужно правильно установить. Овальные колонки монтируются на задней полке так, чтобы ось громкоговорителя была направлена по диагонали транспортного средства. Заднюю правую колонку нужно направить на водителя, а левую – на переднего пассажира. Только после того, как будет осуществлен правильный монтаж, динамики можно подключить к аудиосистеме.

Чтобы звучание было качественным, колонки нельзя закрывать – для нормальной работы им необходимо больше пространства. Что касается пищалок – твиттеров – их нужно установить на стойках ветрового стекла. Если их вмонтировать подальше от низкочастотных колонок, сможете добиться яркого квадроэффекта. Направление твиттеров производится аналогичным образом – передний левый направляется на пассажира, а правый – на водителя. Проводку необходимо зафиксировать надежным образом.

Как колонки подключить к автомагнитоле

Как колонки подключить к автомагнитоле, часто спрашивают владельцы машин. Оказывается, ничего сложного в этой процедуре нет. Достаточно знать основные правила и действовать по приведенной ниже инструкции. Узнав, как подключить колонки к автомагнитоле, можно больше не обращаться из-за этого к специалистам. Как вы думаете, зачем нужно подключать к штатной автомагнитоле новые колонки? Ответ напрашивается сам по себе: для многих водителей музыка становится неотъемлемой частью жизни. Но скудная АС, состоящая лишь из недорогих штатных колонок и такой же автомагнитолы нужный уровень звучания обеспечить никак не сможет. Тогда приходится все менять: покупать новые колонки, более мощные и автомагнитолу современного типа с различными наворотами. Есть еще одна причина: некоторые автомобилисты желают подключать больше колонок. К примеру, им хочется узнать, как подключить 6 динамиков к автомагнитоле или все 8.

Другие параметры

Чтобы правильно подобрать динамики, необходимо учитывать не только размеры и мощность устройства, но и другие параметры.

Чувствительность

Под чувствительностью понимают звуковое давление. Чем выше такой показатель у колонки для автомобиля, тем лучше. Это влияет на качество звучания. Хороший вариант — от 92 до 94 единиц. Иногда можно добиться хорошего звучания без дополнительных усилителей.

Если планируется выбор колонок без такого устройства, то достичь качественного воспроизведения сложно. Без усилителя акустическая система не покажет полностью свои возможности.

Но не всем требуется, чтобы она была высоко качественной. Однако добиться приемлемого для пользователя звучания возможно и в таком случае. Требуется воспользоваться хорошими колонками, у которых высокий показатель чувствительности. Также у них должен быть легкий подвес.

Лучше всего, если это будет кевлар или бумага. Показатель чувствительности обозначается как «Sensivity».

Резонансная частота

Этот показатель, когда выбираются динамики для автомагнитолы, должен колебаться в пределах от 60 до 75 единиц. Чем такой параметр ниже, тем лучше для устройства, так как басы будут звучать более глубоко.

Показатель резонансной частоты обозначается как «Fs».

Характер звучания

Для определения характера звучания используется показатель «общая добротность звучания». Обозначается как «Qts». Лучше всего, если он более 0,6 единиц. Особенно это касается тех динамиков, которые располагаются в дверях транспортного средства.

Прежде чем выбрать колонки в машину, обязательно нужно проверить такой параметр.

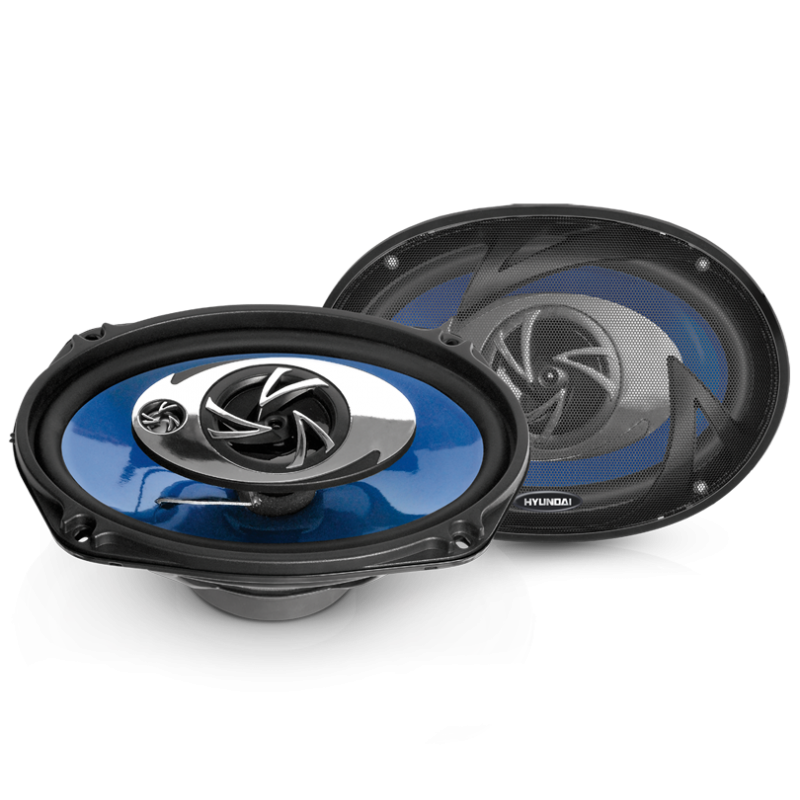

Выбор колонок

Какие колонки лучше поставить в машину, зависит от потребностей владельца авто. Можно воспользоваться обыкновенными домашними, подсоединяя их по цифровому входу миниджек непосредственно к приборной панели, минуя сложные внутренние интерфейсы. Для любителей объемного звука потребуется купить специальные акустические колонки, чтобы создавать атмосферу в транспортном средстве. Можно использовать портативную колонку, подключив ее по bluetooth.

Выбор колонок будет зависеть как от потребностей человека, так и от его денежных средств. Можно использовать колонки от музыкального центра, а можно потратить больше денег и купить новые, чтобы было комфортно для автомобилиста.

Подключение автомагнитолы: схема подключения

Рассмотрим основные схемы подключения автомагнитолы:

• метод подключения с помощью замка зажигания;
• метод подключения прямо от аккумулятора;
• схема подключения магнитолы при использовании кнопки вместо замка;
• схема подключение через блок управления сигнализацией.

Практически в любой магнитоле есть два плюсовых провода, они чаще всего бывают двух цветов красного и желтого. Первый провод — «провод памяти» желтого цвета, отвечает за настройки и память магнитолы. Обычно его подключают к минусовой клемме аккумулятора напрямую. Красный — «силовой провод» служит для включения и отключения питания магнитолы. Есть также минусовой провод, обычно он черного цвета, его подключают к минусу, проще всего к корпусу авто.

Схема подключения с помощью замка зажигания

Такой способ рекомендуют в инструкции к автомагнитоле, он более безопасный по мнению специалистов. Но есть в нем и недостаток, слушать музыку можно только при включении зажигания или заведенном двигателе. Чтобы подключить по такой схеме, необходимо желтый провод (плюсовой) подключить напрямую на плюсовую клемму аккумулятора. Чёрный провод, отвечающий за включения магнитолы, подключить к замку зажигания, а минусовой провод подключить к массе автомобиля. При таком способе автомагнитола не садит аккумулятор в режиме ожидания при длительной стоянке.

https://youtube.com/watch?v=2C0MqTAi0YA

Схема подключения напрямую к аккумулятору

Такой способ чаще всего используется при подключении автомагнитолы. Чёрный провод подключаем к массе автомобиля, а желтый и красный соединяем вместе и подключаем к плюсовой клемме аккумулятора. При таком подключении вы сможете слушать музыку даже при выключенном зажигании. Но такой способ приводит к разрядке АКБ даже при выключенной автомагнитоле. Магнитола потребляет в режиме ожидания от 0,2 до 1 А/ч. Поэтому если вы не меломан музыки или у вас старенький аккумулятор, то лучше воздержаться от такого способа подключения.

Способ подключения при помощи кнопки вместо замка зажигания

При таком способе подключение производим, как способом с использованием замка зажигания. Разница в том, что красный провод подключаем не к замку зажигания, а к кнопке, которая подключается к плюсу аккумулятора. Достоинством такого способа есть то, что можно отключать питание от магнитолы при длительной стоянке, чтобы не происходила утечка тока в аккумуляторе. И можно слушать музыку при выключенном зажигании.

Способ подключения с помощью сигнализации

Часто водитель думает, отключил я музыку в машине или нет на стоянке. Принцип заключается в том, что магнитола отключается и включается от сигнализации. Такой способ также уменьшает утечку тока, так как при включенной сигнализации магнитола отключена от питания. Для подключения потребуется два пяти контактных реле и пару диодов. Более подробную схему можно найти в интернете именно по своему автомобилю, сигнализации и магнитоле, так как в разных авто своя цветовая гамма проводов.

В любом из выше перечисленных способов нужно обязательно подключить в цепь предохранитель 10-20 А если, конечно, он не предусмотрен уже при покупке магнитолы.

Как подключить к музыкальному центру или аудиосистеме компьютер или ноутбук?

Задача: имеется ноутбук или компьютер. Необходимо вывести звук из устройства на музыкальный центр, чтобы слушать музыку или играть в игры.

Аналоговое подключение через линейные входы

Что понадобится: кабель-переходник RCA — «мини-джек» или кабель-переходник RCA — RCA.

Что делать:

• Внимательно изучить звуковые разъёмы музыкального центра. Найти на задней панели гнёзда типа RCA, их также называют «тюльпаны» или «колокольчики». Иногда дополнительные гнёзда смонтированы на передней панели. Это линейные входы для звука, гнёзда часто подписаны как IN или LINE IN. Красным цветом всегда обозначен правый канал, белым или другим цветом — левый.
• Изучить разъёмы ноутбука или компьютера. Найти маленькое гнездо с надписью OUT («Выход») или пиктограммой наушников. У ноутбука разъём находится на боковой панели, у компьютера — на задней или передней стенке. Официальное название этого разъёма — TRS, от английских слов Tip, Ring, Sleeve («Наконечник», «Кольцо», «Гильза»). В народе штекер называется «мини-джек» (3,5 мм = 1/8 дюйма).
• Взять переходный кабель «мини-джек» — RCA и соединить устройства между собой.
• Чтобы музыкальный центр стал воспроизводить звук с линейного входа, необходимо включить соответствующий канал усилителя. Чаще всего он называется VIDEO или LINE IN. Рекомендуется проверить по инструкции к прибору.

  Стерео кабель RCA подключен к выходу наушников

• Дорогие звуковые карты, устанавливаемые в персональные компьютеры, могут быть оснащены линейными выходами RCA (обозначается как LINE OUT). Если у вашего компьютера есть такой разъём, соедините выход звуковой карты и вход музыкального центра переходным кабелем RCA-RCA.

  Симметричный кабель RCA связывает линейные выходы устройств

Подключение через USB-звуковую карту

Если у вашего компьютера или ноутбука нет звуковой карты, материнская плата не оборудована линейными выходами, вывести звук из устройства можно через внешнюю звуковую карту. Маленькая коробочка втыкается в USB-порт и определяется системой как обычная звуковая карта. Линейный выход у неё — гнездо «мини-джека».

Что понадобится: кабель-переходник RCA — «мини-джек», внешняя звуковая карта с интерфейсом USB.

Что делать:

Включить внешнюю звуковую карту в USB-порт компьютера или ноутбука.
Подключить переходный кабель RCA — «мини-джек» к звуковой карте в гнездо, обозначенное значком «наушники» (зелёного цвета).
Подключить кабель к линейным входам RCA музыкального центра.
Включить на музыкальном центре линейный вход (LINE IN).
Если требуется, настроить в операционной системе компьютера вывод звука на внешнюю карту.

Внешняя звуковая карта преобразует цифру в звук

Что такое разъём AUX?

Название AUX происходит от английского слова auxiliary, что означает «вспомогательный» или «дополнительный». В аудиотехнике так называется линейный вход (обозначается AUX IN) или линейный выход (AUX OUT). Через линейный выход от одного устройства к другому передаются низкочастотные звуковые и видеосигналы. Как правило, уровень сигнала во входах / выходах AUX нормирован и не регулируется, благодаря чему обеспечивается совместимость устройств разных производителей.

Выбираем место

Изначально потребуется определиться с местом для расположения будущей акустической системы. В некоторых автомобилях имеется специальное место, которое отведено производителем под колонки. Это можно считать большой удачей. Учтите, что установить передние динамики лучше всего на крайних участках торпеды или разместить их в корпусе дверей. Одинаково хорошими являются эти два варианта, но наиболее популярным является как раз второй, поскольку колонки можно лучше и надёжнее закрепить. Дополнительно можно в дверь встроить акустический подиум.

Внимательно проводим замеры колонок, в частности, их диаметра. Полученные размеры переносим на двери острым ножом или электролобзиком. Чтобы исключить вероятность образования ошибки, можно использовать лекала для переноса размеров.

Относительной второй пары колонок выбирается место в задней части авто. Чаще всего автовладельцы выбирают для этой цели полку в багажнике, но можно рассмотреть и вариант с дверями. Без доработки обойтись никак не получится. Штатная полка, которая больше выполняет декоративную функцию, подлежит демонтажу. На освободившееся место устанавливается акустика с подиумами. Настоятельно советуем поступить именно таким образом, чтобы ваши пассажиры не раздражались от дребезжащего пластика, который будет реагировать так на громкую музыку, исходящую из колонок.

Завершающий этап

Теперь самое время использовать тестер, при помощи которого нужно проверить каждый кабель на наличие, а вернее, отсутствие замыкания. При отсутствии проблем с электропроводкой можно подключить её к разъёмам и установить головное устройство на его место. Все описанные нами действия категорически нельзя проводить при включённой АКБ.

Когда все этапы позади, можно проверить колонки на наличие сопротивления. Его показатель должен быть на уровне 4 Ом. Теперь можно поставить акустику на её постоянное место в машине и подключить электропроводку

На этом этапе проявляем крайнюю осторожность и не допускаем касания клемм с динамиков и металла с автомобиля

Осталось проверить насколько хорошо работает наша аудиосистема, подключённая к магнитоле.

Рейтинг музыкальных центров

Желая приобрести качественную акустическую систему, нельзя пренебрегать таким серьезнейшим критерием, как название производителя. Традиционно лучшие музыкальные центры выпускают компании Yamaha, Sony, LG. Philips, Pioneer. Приобретая товар среднего класса, рекомендуется обратить на известные китайские бренды, пользующиеся хорошей репутацией – Mystery, BBK.

ТОП отличных музыкальных центров разного класса:

1. Pioneer X-EM26-B – микросистема с широкополосной акустикой на 10 Вт (RMS) и пятирежимным эквалайзером, поддержкой Bluetooth.

Philips BTM2310 – качественная микросистема с однодисковым лотком и 7,5 Вт колонками, поддержка USB-носителей.

Музыкальный центр LG OM7550K – система среднего класса мощностью 1000 Вт и сабвуфером на 500 Вт, имеется разъем HDMI, оптический дисковод и караоке.

Музыкальный центр Sony MHC-V77DW – аппаратура премиум-класса общей мощностью 1440 Вт. Имеется поддержкой DLNA, акустика 2,1, декодер lossless-форматов.

Процесс подключения

Разобравшись, как установить колонки в машину, можно быстро решить данную проблему. Задние колонки к магнитоле подключаются путем использования соответствующего разветвителя формата миниджек. Для людей, которые умеют паять, есть возможность сделать это с разъемом, расширить его функционал.

Подключить колонку в машине, если она 1, можно и более простым способом, используя линейный выход миниджек, расположенный на приборной панели. Для того чтобы подключить 6 колонок, потребуются специальные разветвители либо прямое подключение через материнскую плату устройства.

Подключить колонку к магнитоле в машине сможет каждый, в этом нет ничего сложного. Нужно только постараться и не порвать провода, пытаясь усилить колонки без усилителя. Последний процесс проводится и с помощью программного обеспечения. Нужно скачать соответствующий плагин, который путем тонкой настройки усиливает сигнал, идущий от основного устройства непосредственно к периферии.

Процесс разделяется на следующие этапы.

Подготовительный этап

Он включает в себя приведение в нормальный вид автомобиля вместе с его интерьером. Провода нужно аккуратно отсоединить, а те, что могут повлиять на работу комплектов для установки, нужно, наоборот, подсоединить, обеспечив лучшую работу. Для этого отмечаем расположение дверей и вырезаем отверстия. Отверстия будут зависеть от количества самих динамиков, которые нужно вывести по периферии. Задние концы основных кабелей сопоставляем друг с другом, чтобы не было путаницы.

Особенности изоляции

Изоляция проводится либо встроенными в магнитолу и музыкальный центр средствами, либо путем покупки соответствующих шлангов и других изоляционных элементов.

Для большей изоляции необходимо перевязать все изолентой.

Прокладываем проводку

Для этого применяется традиционный способ, который заключается в отодвигании кожуха автомобиля и создании внутри него специального отверстия. Через это отверстие и просовывается вся проводка.

Маркировка проводов

Создание меток на проводах — важный этап, реализовать который можно, используя изоленту разного цвета. Каждому цвету соответствует 1 контакт. Для маркировки стоит пользоваться как изолентой, так и фломастерами разных цветов.

Подключаем динамики

Подключение динамиков к автомагнитоле является важным этапом в прокладывании акустических приборов и всего, что к ним относится. Подключить колонки к магнитоле в машине можно, применяя необходимые инструменты, такие как нож, киянка и обыкновенные плоскогубцы. Сам процесс нужно проводить максимально подготовленным, чтобы ничего не повредить в автомобиле.

Расположение динамиков

Расположение динамиков должно строго соответствовать их спецификации. Так, например, динамики для низких частот всегда располагаются сзади, чтобы создавать эффект объемного звука максимально эффективно. Если устройство предназначено специально для автомобиля, то на них обязательно установлена малозаметная маркировка, которая дает возможность устанавливающему их человеку не запутаться во время работы.

Завершающие работы

К завершающим работам можно отнести тестирование акустической системы. Несколькими абзацами выше было упомянуто, что нужно скачать несколько треков различной тональности и качества, чтобы понять, правильно ли были установлены те или иные динамики и полноценные колонки. Тестирование можно провести за несколько минут и не обязательно обладать абсолютным музыкальным слухом, чтобы ощущать качественно сделанную работу. Главное, чтобы звук был чистым, и нравился владельцу.

Если работа делается с участием других людей, то стоит обратить внимание посторонних на качество звука, чтобы они оценили проделанную работу. Не стоит засиживаться в автомобиле, тестируя систему, так нужно понимать, насколько громко работает установленная периферия и за пределами транспортного средства

Популярные торговые марки

Чтобы сразу предсказывать характеристики звуковой картинки в салоне автомобиля, не имея специальных знаний — можно купить акустику того или иного производителя. Каждая торговая марка отличается четко различимыми особенностями звучания и конструкционного исполнения своих колонок или отдельных громкоговорителей.

KENWOOD

Продукция KENWOOD предлагает весь спектр акустических систем. Можно купить коаксиальные широкополосники или компонентный комплект. Но особенно интересны предложения динамиков для штатных мест. Такие наборы позволяют с минимальными усилиями оснастить салон качественной акустикой.

Звучание KENWOOD — это сбалансированная звуковая картинка без подчеркивания басов. Они хорошо воспринимаются, различимы, однако ситуации, когда музыка превращается в сплошной низкий гул — невозможны при любых регулировках и настройках. При работе с магнитолами бренда акустика KENWOOD показывает очень чистый, качественный звук.

Pioneer

Консорциум Pioneer работает на рынке авто акустики давно. Цены на колонки и динамики не отличаются демократичностью. Однако это легко объясняется тем, что компания даже в самых дешевых системах своего производства использует свои самые продвинутые инженерные решения.

Акустика Pioneer интересна автомобилистам тем, что в позициях ассортимента можно найти готовый набор динамиков для установки в штатные места машины конкретной модели. Звук динамиков отличается малым уровнем искажений. Диффузоры и катушки динамиков показывают быстрый отклик, отлично переносят перегрузки. Большинство моделей хорошо работает в области низких частот.

Edge

Данная компания — эталон применения мер защиты динамиков. Здесь можно найти продуманные схемы вентилирования, особые конструктивные решения катушек и многое другое. Динамики звучат очень чисто и сочно, вне зависимости от типа.

Среди предложений компании есть отдельные динамики, коаксиальные системы, активные и пассивные сабвуферы. К особенностям изделий относится четкое соответствие реальных параметров заявленным значениям. Поэтому, чтобы гарантировать долгую стабильную работу акустики — нужно правильно выбирать динамики и колонки Edge.

Sony

Акустика данного бренда рекомендована тем, кто хочет получить оптимальное соотношение стоимости и качества. Динамики отличаются продуманной конструкцией и применением классических инженерных решений. Коаксиальная акустика рассчитывается для работы в малом объеме.

Изделия Sony предлагают качественный звук без изысков, смещений звуковой картинки вниз или вверх по частотной полосе. Каждая модель полностью оправдывает ожидания покупателя. Не последним достоинством продуктов бренда является приемлемая цена и широкий ассортимент представленных на рынке моделей.

Hertz

Акустика Hertz для многих выступает синонимом качества. Динамики бренда отличаются высокой скоростью реакции на изменения входного сигнала. Поэтому акустика звучит сочно, мощно, передавая мельчайшие оттенки мелодии.

Динамики Hertz пригодны для воспроизведения музыки любого стиля. При этом даже относительно малые по размеру диффузоры хорошо справляются с воспроизведением басов. В ассортименте предложений компании можно найти не только акустику практически любого типа, но и все для самостоятельного построения качественной системы. Можно купить усилители, кроссоверы, сабы, специальные автомобильные исполнения электроники с фильтрацией помех.

Выбираем усилители для колонок

Внешний усилитель мощности для автомобильной акустики — это верный вариант обеспечить себя качественным звуком. Чтобы усилитель действительно помог устранить проблему, нужно провести грамотную установку, выбрать хорошие провода и внимательно отнестись к деталям.

Чтобы начать устанавливать усилитель, его нужно сначала выбрать, предварительно разобравшись с существующими видами этих устройств. Шикарным вариантом является моноблок, который должен работать совместно с сабвуфером, кроме этого, усилитель может состоять из нескольких каналов. Выбирая сабвуфер, стоит учитывать, что на него приходится сразу два канала.

Усилитель может обладать определённым классом: АВ и D. Агрегаты последнего класса работают совместно с сабвуферами. Учтите, что они сильно нагреваются и сложно охлаждаются. Отличным вариантом для выбора этой техники является усилитель с вентилятором. На крайний случай можно дополнить основную технику компьютерным кулером. Усилитель нельзя ставить в закрытом месте, ведь ему нужна свободная площадь для рассеивания тепла и охлаждения.

Каждый автовладелец сможет установить в своём автомобиле колонки. Сложной эту затею никак не назовёшь, так что можно сэкономить на обращении к мастерам и выполнить всю работу самостоятельно.

Установка усилителя в машину своими руками

А теперь о том, как установить усилитель в машину.

1. Крепим саморезами или болтами усилитель в выбранном месте.
2. Следующим этапом является подключение усилителя к магнитоле. Если устройство четырехканальное, то потребуется два межблочных провода, если двухканальное, то нужен один провод.
3. После этого усилитель подключается к источнику питания. Массу можно найти на корпусе машины.
4. Подключаем управляющий провод.
5. На промежутке АКБ-усилитель рекомендуется установить конденсатор. Он предотвратит разрядку батареи, а также выход из строя аппаратуры.
6. Затем подключаем к аппарату все колонки и сабвуфер. При подключении соблюдайте полярность, а также обеспечьте надежное закрепление проводов, так как от вибраций они отходят и контакт теряется.

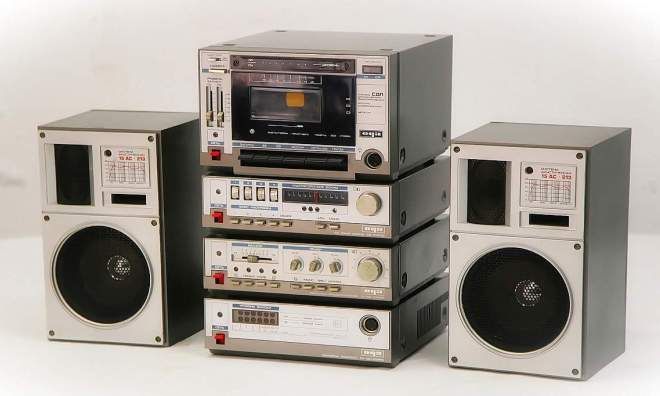

Что такое музыкальный центр?

Портативные приборы часто маломощны и работают с малым набором носителей. Отдельно приобретенные профессиональные колонки, даже имеющие блок питания, требуют наличия источника звука. Музыкальный центр – это полноценный комплекс, в который входят все основные элементы аппаратуры для прочтения и воспроизведения звука. Данный тип устройств отличается от переносных магнитол и других акустических приспособлений по ряду признаков.

Преимущества современных музыкальных центров:

1. Широкий набор считывающих носителей информации.
2. Работа с несколькими каналами звука.
3. Наличие мощного усилителя.
4. Поддержка всех цифровых аудио- и видео- форматов.

Минусы данного класса аппаратуры:

1. Дорогая стоимость лучших функциональных моделей.
2. Устройства с мощными колонками и усилителями габаритны.
3. Для воспроизведения видео 4К большинство музыкальных центров подходят мало.

Что входит в музыкальный центр?

Начинка и качество отдельных элементов у разных производителей сильно отличается. Устройство музыкального центра даже относительно старой модели должно иметь несколько обязательных модулей, но остальная комплектация встречается в разнообразных сочетаниях. Приведем список стандартного оснащения для современного акустического комплекса:

1. Усилитель звуковых частот – наличие обязательное.
2. Набор колонок – наличие обязательное.
3. Радиоприемник – желательно воспроизведение всех популярных частот.
4. Устройство считывания цифровых носителей – для современных устройств обязательно.
5. Привод компакт дисков.
6. Устройство считывания ретро-носителей (по желанию) – виниловых дисков, кассет, бобин.
7. Устройство выхода в интернет.
8. Удобный LED-дисплей.
9. Пульт ДУ.
10. Оптимальный набор разъемов для подключения.

Как установить

После того как усилитель приобретён, нужно выбрать место под его установку и выполнить правильный монтаж, с учётом возможных нюансов. Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант.

Выбираем правильное место

В зависимости от места расположения усилителя будет зависеть длина соединительных проводов. Нужно учесть, что при монтаже в багажном отделении понадобятся провода для соединения магнитолы с усилителем и сабвуфером. В среднем потребуется порядка 5 м провода для системы мультимедиа и 3 м на каждую колонку, что зависит от конкретной машины. Расчёты производят заранее, поскольку укладка проводов будет производиться под обшивкой.

При выборе места важно учитывать, что усилитель выделяет много тепла, поэтому нормальная циркуляция воздуха только приветствуется. Следует избегать монтажа устройства в боковом положении или вверх ногами, также необходимо исключить препятствие воздуха, что возможно при накрывании ковриком либо вещами

Одним из вариантов места под установку может быть пространство под водительским сиденьем. В этом случае можно будет не только сэкономить на длине проводов, но и улучшить качество звука, поскольку при большей длине часть сигнала теряется.

На самом деле вариантов монтажа усилителя немало, поэтому на каждом из них хотя бы вкратце, но стоит остановиться:

1. Передняя часть салона либо центр. Этот вариант является оптимальным (зависит от автомобиля), поскольку можно добиться хорошей связи с нагрузкой, что обеспечит расширенный уровень переходной частоты.
2. В багажнике. Если предполагается монтаж двух усилителей, то один устанавливают спереди, второй в багажном отделении. Для соединения потребуются провода большей длины, но расположение устройства не будет занимать свободное пространство.
3. Установка на задней полке. Вариант актуален для авто в кузове седан или купе, при этом полка должна быть прочной.
4. Под сиденьем пассажира или водителя. К устройству будет всегда свободный доступ, что обеспечит быстрый демонтаж в случае необходимости.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Схемы подключения магнитолы

Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.

Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.

Подключение к замку зажигания импортных авто

Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.

Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:

• Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
• Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.

В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.

Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —

К аккумулятору через кнопку

Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.

Как подключить автомагнитолу чтобы работала без зажигания

В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.

Самоподхват, правильная схема работы без зажигания

Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

Подключение автомагнитолы с работой и без зажигания

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).

Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.

Подключение автомагнитолы через сигнализацию

Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.

Схема подключения питания автомагнитолы через сигнализацию

Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.

Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.
