Как подключить видеорегистратор к плафону освещения: основные способы монтажа

Наклейка

Это обычный двусторонний скотч. Такое крепление имеет популярная сегодня модель Cansonic CDV-800.

Преимущества крепежа – компактность, минимальные затраты средств, долговечность, хорошая фиксация и возможность закрепить устройство в любом удобном месте.

Но есть и минусы:

1. При желании снять и забрать устройство с собой возникают сложности;
2. Нет возможности перенести регистратор в другое место (без замены двустороннего скотча);
3. Проблемы с креплением тяжелых устройств (быстро отпадают);
4. Не всегда получается сделать работу с первого раза;
5. Высокая вероятность отпадания под действием солнечных лучшей.

Хотя для некоторых моделей видеорегистраторов первый пункт уже не актуален, так как в комплекте с ними уже идут специальные кронштейны для быстрого снятия устройства.

Советы специалистов

Если вы не хотите столкнуться с проблемами в эксплуатации видеорегистратора, то советуем ознакомиться с рекомендациями экспертов касательно использования:

1. Если вы планируете оставить свой автомобиль на стоянке на длительное время, то видеорегистратор лучше будет забрать с собой, также можно снять и крепление. Если ваш автомобиль попытается взломать преступник и он увидит на лобовом стекле крепление от регистратора, то он может подумать, что девайс находится в салоне.
2. На сегодняшний день комплектация таких гаджетов редко включает в себя наличие карты памяти. Чтобы в будущем не столкнуться с неполадками в работе девайса, рекомендуем заранее купить накопитель. При этом желательно, чтобы его объем был немаленьким, но и не больше допустимого.
3. Работа видеорегистратора начинается в тот момент, когда автомобилист садится за руль своего транспортного средства. На практике авария может произойти в любой момент, так что запись желательно включать сразу же. Эта рекомендация актуальна для тех, кто подключает гаджет к цепи питания прикуривателя, а не замку зажигания.
4. Применение дополнительной батареи в работе гаджета — не принципиальный вопрос, поскольку видеорегистраторы обычно не используются за пределами салона машины. Если вы намерены фиксировать свои разговоры с представителями полиции, то желательно, чтобы мощность аккумулятора была высокой.
5. Помните о том, что ошибки, допущенные при подключении гаджета к проводке, могут навредить его работоспособности. Так что если вы не уверены, что сможете самостоятельно подключить устройство без ошибок, то лучше доверьте выполнение этой задачи электрику.

Загрузка …

Как подключить видеорегистратор без прикуривателя

Регистратор представляет собой электрооборудование, поэтому для его подключения без прикуривателя понадобятся такие инструменты:

• провода необходимой длины;
• паяльник;
• изоляционная лента;
• кусачки;
• мультиметр;
• набор ключей и отвёрток, они необходимы для снятия элементов салона.

Обычно в автомобиле гнездо прикуривателя уже занято, так как к нему подключена зарядка телефона или другое устройство. Кроме этого, питание в прикуривателе появляется только при включенном зажигании, то есть при неработающем двигателе регистратор работать не будет. Есть несколько вариантов подключения видеорегистратора. Их выбор во многом зависит от места установки такого прибора.

К блоку предохранителей

Последовательность действий:

• приобрести комплект запасных предохранителей;
• к ножевой части припаять провод, который будет использоваться для подключения положительного полюса электроцепи регистратора;
• присоединить кабель к отрицательному выходу блока питания;
• разместить предохранитель в гнезде, номинал детали не должен отличаться от рекомендованного для данного участка цепи;
• соединить отрицательный вывод с элементом кузова или штатным болтом «массы»;
• проверить работу устройства при различных положениях ключа в замке зажигания.

Если гнездо прикуривателя занято, а владельцу не хочется разбирать элементы салона или подключаться к предохранительному блоку, то возможно подсоединение регистратора напрямую к аккумуляторной батарее. В этом случае требуется разместить в салоне специальный выключатель, который будет использоваться для разрыва цепи. Проложенные кабели должны иметь соответствующее сечение, не допускается перегибание изоляции через острые металлические кромки панелей кузова.

Этот способ обеспечивает подачу напряжения в постоянном режиме, что приводит к разрядке батареи. В кабелях проводки рекомендуется предусмотреть отдельный плавкий предохранитель, рассчитанный на ток 1,5-2,0А. Дополнительные кабели подключаются к клеммам батареи, допускается подсоединение к разъемам блока силовых предохранителей, который размещается в моторном отсеке автомобилей некоторых марок. Преобразователь напряжения ставится под капотом или в салоне.

Где установить видеорегистратор

Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:

• Лобовое стекло. Наиболее удобный способ размещения. В этом случае отлично справляется со своей задачей кронштейн в виде присоски, который и крепится к стеклу. Хорошо, если устройство лёгкое и ему хватит одной присоски. Тогда есть возможность прицепить его на любую часть, но наиболее подходящее место находится возле зеркала заднего вида, то есть по центру;

• Передняя панель. Тоже неплохой вариант. Здесь видеорегистратор можно закрепить как на присоске, так и при помощи шурупов или болтов.

На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!

Особенности

Основной блок такого автомобильного регистратора оборудован одной или двумя камерами выносного типа, которые можно установить в передней части автомобиля и прикрепить на заднее стекло.

Блок можно спрятать в бардачок или любое другое место.

Плюсы и минусы

Среди преимуществ скрытого видеорегистратора для автомобиля можно выделить:

• легкость установки;
• возможность спрятать устройство при необходимости;
• больший угол обзора объектива;
• наличие датчика движений;
• недоступность гаджета для злоумышленников;
• возможность подключения дополнительных внешних камер.

Недостатки автомобильного регистратора с выносной камерой:

• высокая стоимость;
• большой расход энергии из-за мощного аккумулятора.

Монтируем видеорегистратор: как установить самому

Установка видеорегистраторов предполагает:

• монтаж держателя и самого устройства;
• прокладку провода питания;
• подключение регистратора.

Питание на видеорегистратор стандартно берут от прикуривателя. В комплекте с устройством шнуры питания имеют соответствующий штекер. Основная проблема – если силовой кабель не спрятать, провод мешает обзору, становится источником дополнительных стуков и других неудобств.

По этой причине провод лучше вывести под потолком или спрятать под обивку потолка, проложив его под облицовкой боковой стойки. Обычно под стойкой уже имеются жгуты проводов, к которым можно прикрепить провод питания регистратора при помощи хомутов
Обратите внимание, если стойка с подушками безопасности, в этом случае от первого способа прокладки провода лучше отказаться. В этом случае необходимо использовать специальные пластиковые крепежи, которые крепятся на стекло и ставятся под потолком
Далее в эти крепежи укладывается провод.
Также провод можно завести через бардачок или проложить под ковриком в ногах

При этом важно следить, чтобы прокладка по полу не привела к тому, что пассажиры будут цеплять провод или сам провод будет мешать водителю и путаться в педальном узле.

Подключение видеорегистратора

Самым простым решением является вывод провода со штекером-разъемом для подключения в области прикуривателя. При этом намного практичнее подключиться напрямую к силовым цепям авто.

Это позволяет оставить свободным гнездо прикуривателя, а также улучшает внешний вид. Фактически, при скрытом подключении провода питания регистратора не будет видно.

Чтобы подключить видеорегистратор:

потребуется припаять пару проводов к контактам штекера (для лучшей фиксации дополнительно используется флюс);
преобразователь 12В от прикуривателя в 5В для регистратора (выполнен на проводе) отрезать не следует;
при подключении нужно найти центральный контакт 12В, а также боковой контакт «заземление», чтобы правильно припаять провода. Для этого используют тестер или омметр

Припаяв провода, в области вывода прикуривателя выводится провод видеорегистратора, закрепляется штекер (можно хомутами), провода припаиваются к питанию прикуривателя (важно не перепутать провода питания и подсветки, перед пайкой следует всю проводку прозванивать тестером).
дальше все места пайки следует заизолировать (если не использовались коннекторы), собрать панель прикуривателя и подключить провод питания к регистратору для проверки. В норме, после того, как водитель вставил ключ в замок зажигания, должен работать прикуриватель и видеорегистратор.

Крепление проводов устройства

Закрепить провода можно несколькими способами. Рассмотрим самые распространённые из них.

Скрытая установка

Как известно, видеорегистраторы в основном подключаются к прикуривателю. Это удобно, однако возникает проблема с проводами, которые свисают с лобового стекла и мешают водителю. Для устранения этой проблемы проводку вначале прячут под потолочной панелью в салоне, затем заводят под обшивку одной из стоек, после чего подключают к прикуривателю.

Схема расположения скрытой проводки видеорегистратора

Главное в этом способе — не забыть оставить немного свободного провода около регистратора, чтобы в случае необходимости устройство можно было легко повернуть.

Провод, слегка провисающий около регистратора, позволяет свободно поворачивать устройство

Открытая установка

При открытой установке провода никуда не прячутся. Они просто прикрепляются к потолку и к одной из боковых стоек с помощью пластиковых скобок на липучках, которые входят в комплект поставки большинства современных регистраторов.

Пластиковая скобка с липучкой, удерживающая провод видеорегистратора

Этот способ намного проще предыдущего, но надёжным его назвать сложно: липучки часто отклеиваются и провод отваливается.

Как правильно установить видеорегистратор в машине

Каждый из вариантов установки видеорегистраторов имеет свои плюсы и минусы. Рассмотрим наиболее распространенные из них.

На присоске

Является самым простым из существующих методов крепления видеорегистратора. При установке не требует никаких инструментов. Обычно она поставляется в комплекте с оборудованием. При выборе места установки регистратора на присоске автовладелец обычно руководствуется следующими правилами:

• видеорегистратор и присоска не должны мешать обзорности водительской зоны, в идеальном случае и пассажирской тоже;
• органы управления видеорегистратором должны быть в пределе досягаемости водительской зоны обслуживания;
• регистратор должен обеспечивать максимальный угол обзора.

Для установки видеорегистратора на присоске необходимо:

• обезжирить место установки присоски с помощью мягкой ветоши, смоченной спиртом или другим мягким нежирным растворителем;
• дождаться высыхания места установки;
• закрепить присоску, проверив надежность крепежа.

Некоторые автовладельцы смачивают место установки водой перед закреплением присоски. В случае хорошего обезжиривания это делать необязательно.

Плюсы присоски:

• поставляется в комплекте с оборудованием;
• простота монтажа-демонтажа, имеется возможность ежедневной установки-снятия присоски;
• компактность.

Основные минусы: неустойчивость монтажа, особенно в холодное время года, неэстетичный вид.

На двухстороннем скотче

Наклейка в виде двухстороннего скотча более практична, чем присоска, однако имеет ряд недостатков:

• невозможно демонтировать видеорегистратор, не повредив наклейку;
• качество монтажа зависит от материала выбранного двухстороннего скотча (он должен быть термо- и влагостойким);
• при отсутствии опыта возможна неправильная установка видеорегистратора с первого раза;
• при креплении регистратора непосредственно на лобовое стекло возможно перегревание устройства при попадании прямых солнечных лучей в теплое время года.

На торпедо

Отдельные модели видеорегистраторов имеют вариант крепежа на торпедо авто. Чаще всего осуществляется с помощью двухстороннего скотча. Плюсы такого крепежа:

• более просто произвести подключение питания;
• простота монтажа;
• надежность крепления;
• удобность доступа к органам управления регистратора.

Основной недостаток – уменьшение угла обзора.

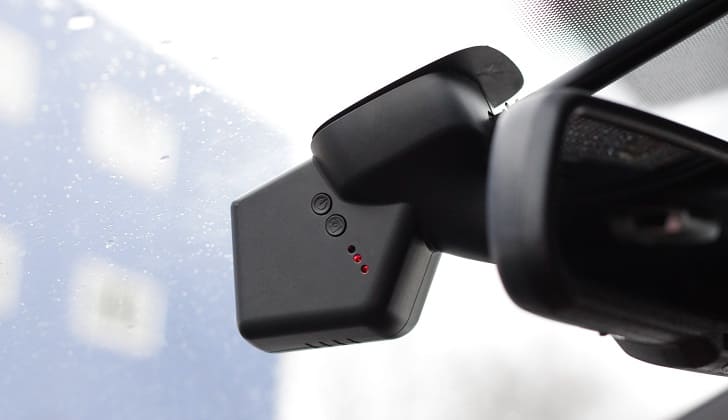

В зеркале заднего вида

Видеорегистратор, встроенный в зеркало заднего вида, обычно устанавливается на сервисных центрах. Он имеет постоянное подключение к питанию. Обычно это модели премиум-класса.

Подключение видеорегистратора через потолочный плафон

Если установить видеорегистратор с камерой в районе зеркала заднего вида, то его подключение можно выполнить к плафону, расположенному на потолке. При реализации этого варианта потребуется минимальный отрезок провода.

Что понадобится?

Для выполнения задачи потребуется:

• отвертка с крестовым наконечником;
• отвертка с плоским концом;
• комплект кабелей, посредством которых регистратор будет подключаться к электросети;
• набор крепежных скоб, оснащенных липучками;
• паяльник с канифолью и оловом;
• изолента.

Пошаговая инструкция

Правильный способ монтажа и подключения к осветительному плафону имеет особенности:

1. Верхний источник освещения разбирается, для этого применяется отвертка с плоским либо крестовым наконечником в зависимости от типа крепежей. Контакты электроцепи припаиваются к положительным и отрицательным линиям на плафоне. Можно соединять концы проводки с контактными элементами на штекере.
2. Для обеспечения надежности соединений нельзя изолировать скрутки электроцепей. Это может привести к образованию помех в функционировании видеорегистратора. А наличие помех приведет к снижению качества изображения, которое записывает устройство.
3. Чтобы определить место, куда будет подключаться положительный провод, надо использовать мультиметр. С помощью тестера определяется также масса в шлейфе осветительного устройства и выполняется диагностика напряжения в электросети машины.
4. Чтобы подвести электроцепь питания к устройству от светового прибора, штатный разъем лучше не использовать, рекомендуется его разобрать. Заниматься этим специалисты советуют пользователям, имеющим опыт в проведении электромонтажных работ.
5. Чтобы обеспечить максимальную безопасность при соединении со световым прибором, применяется модуль питания. Он покупается дополнительно, в комплектацию не входит. Основным преимуществом такого прибора является наличие встроенного резисторного элемента, рассчитанного на 150 Ом. При подключении моделей, которые потребляют меньше 200 мА, в электросхему требуется добавить дополнительные нагрузочные резисторы.
6. Скрытая укладка проводки выполняется к технологическому отверстию в центральной консоли либо к осветительному устройству. Для размещения потребуется демонтаж декоративной облицовки боковой стойки рядом с лобовым стеклом. Если используется открытый вариант укладки кабелей, то электроцепь можно расположить на стыке стойки. Фиксация электролиний выполняется посредством липких скоб. Чтобы не нарушить эстетику салона, цвет кабеля надо подобрать в тон декоративной обивки.

Дмитрий Пристром рассказал о нюансах соединения цепи регистратора с плафоном в салоне машины.

Где и как устанавливают видеорегистраторы

Видеорегистраторы обеспечивают правовую безопасность водителей, так как могут стать незаменимым помощником в спорных ситуациях с работниками соответствующих органов. Немаловажным моментом в получении качественной съемки является правильная установка регистратора в автомобиль.

Рассмотрим, как правильно установить видеорегистратор. Обычно крепление регистратора начинается с поиска места расположения. Его оптимальней всего прикрепить в верхней части машины, как можно ближе к потолку, так как в таком положении его можно наклонить вниз, чтобы защитить от попадания солнечных лучей. Чем ниже крепление для видеорегистратора, тем больше вероятности попадания солнца в объектив.

Устройство часто крепится к лобовому стеклу, но его можно поставить и на щиток прибора автомобиля. И в том и другом случае руководствуются тем фактом, что камера не должна мешать и отвлекать водителя во время езды. Если видеорегистратор небольшого размера, то его можно прикрепить на стекло за зеркало заднего вида. Как показала практика, это самое оптимальное место для камеры, не доставляющее водителю дискомфорта. Единственным минусом подобного крепления видеорегистратора является отсутствие возможности разворота камеры, к примеру, в момент конфликта с инспекторами дорожного движения.

Если прибор массивный, варианты места установки сводятся к минимуму. В такой ситуации крепление видеорегистратора совершается не на стекло, а на торпедо. Только такая установка лишает камеру должного обзора.

Исходя из опыта автомобилистов, прежде чем прикреплять авторегистратор, следует обратить внимание на тип устройства. Оно может быть на липкой ленте и на присоске

И тот и другой способ имеют достоинства и недостатки. Присоску использовать очень легко. Она без труда снимается и ставится на место. Но такой вид крепления недолговечный. С течением времени он начинает хуже держаться, что становится причиной падения и поломки прибора. На прочность такого вида крепления влияет также перепад температур. Например, в зимнее время присоска работает хуже.

Что касается видеорегистраторов с двухсторонней липкой лентой, то они намного прочнее предыдущего варианта, но при желании снять устройство, повторно прикрепить на место его не удастся.

Рассмотрим, как закрепить присоску. Для того чтобы присоска крепче держалась, перед креплением нужно обработать стекло, чтобы удалить лишний жир. С этой целью можно воспользоваться жидкостью для очищения стекол или обычным спиртом. Если стекло замерзшее, следует его прогреть. Также нужно прогреть саму присоску, так как от холода она каменеет. С этой целью можно просто прогреть машину, включив печку.

В верхней части лобового стекла часто бывает протянута пупырчатая темная лента, защищающая от солнца. Присоска на ней держаться не будет, так как воздух, присутствующий в пупырышках, будет мешать креплению, поэтому регистратор располагают ниже темной ленты. Если же расположение на ней неизбежно, тогда нужно будет использовать скотч.

Следующим важным нюансом при установлении видеорегистраторов является зона действия устройств. При выборе места следует учесть расположение подушек безопасности. При срабатывании подушек камера не должна пострадать.

Что учитывать при размещении

При размещении видеорегистратора особенное внимание необходимо уделять месту закрепления устройства. Прибор не должен сильно ухудшать обзор или отвлекать водителя

Лучший из имеющихся вариантов размещения – за задним стеклом – устраивает не всех водителей, поскольку в данном случае отпадает возможность разворота камеры для записи происходящего со стороны водителя (например, беседы с сотрудником ГИБДД).

Не менее важно учитывать и наличие подушек безопасности. Регистратор ни в коем случае не должен попадать в зону их действия

В противном случае, при срабатывании подушек можно получить серьезную травму.

Типичные места установки регистратора

Место установки прибора важно для прокладки проводов питания, выбора места подключения видеорегистратора. Основными местами установки видеорегистраторов стали верхняя панель «торпедо» и лобовое стекло машины

Достоинствами крепления прибора на «торпедо» становятся устойчивое положение регистратора, возможность снимать его на стоянке во дворе. Недостатком такого расположения становится ограничение нижнего обзора видеокамеры капотом автомобиля.

При установке видеорегистратора на лобовое стекло, свисающий провод питания мешает обзору, что часто проявляется при резких маневрах машины. В остальном расположение камеры за салонным зеркалом заднего вида вполне удобно.

Меры безопасности

Есть несколько обязательных условий эксплуатации видеорегистратора, которые водителю придётся неукоснительно соблюдать.

• при установке регистратора и в процессе его эксплуатации следует тщательно избегать попадания влаги внутрь корпуса (этот совет особенно актуален зимой, когда в салоне образуется конденсат). Если вода всё-таки попала в устройство, следует немедленно отключить питание;
• если после подключения регистратора в салоне появился странный запах или дым, устройство необходимо срочно отключить, поскольку дальнейшая эксплуатация может привести к возгоранию;
• если регистратор вышел из строя из-за неправильного подключения или в результате падения, его не стоит пытаться ремонтировать самостоятельно. В нём просто нет частей, которые мог бы починить рядовой пользователь. Всё, что может сделать владелец — отнести устройство в сервис, к квалифицированным специалистам.

Итак, подключить видеорегистратор несложно. Для этого не нужны сложные схемы и глубокие познания в электротехнике. Всё, что для этого требуется — терпение и умение пользоваться паяльником.

Главная →

Тюнинг →

Так куда же ставить видеорегистратор

Вернемся к представленному ранее фото. Здесь показаны 8 вариантов, куда можно установить видеорегистратор. При этом, 3 из них установлены явно неправильно, один бестолково, и еще один – не совсем грамотно. Рассмотрим все варианты подробнее.

1. Вариант №1. Установлен, в принципе, правильно. Но. Угол обзора камеры с этой позиции будет неполноценным, так как вы однозначно повернете ее вправо, дабы она снимала перед автомобилем. При этом, обстановка слева-спереди останется за кадром. А по статистике именно эта часть автомобиля чаще всего страдает в ДТП. У данного варианта установки видеорегистратора есть еще один весомый недостаток. Заключается он в том, что с такой позиции снимать стоящее за боковым окном лицо – невозможно. Запишется только качественный звук.
2. Вариант №2. Неправильная установка сразу по нескольким пунктам. Во-первых, загораживает важный для водителя сектор обзора. Во-вторых, в этом месте самый большой шанс поймать блики. В-третьих, из этого места в кадре большую часть будет занимать капот и небо, что не является полезной информацией для видеорегистратора.
3. Вариант №3. Один из лучших. Дорогу не загораживает, снимает через чистое стекло, не ловит блики, захватывает максимум полезной информации. В случае необходимости легко направляется на боковое окно.
4. Вариант №4. Был бы идеальным, если бы не загораживал важную для водительского обзора зону. Как раз в эту сторону водитель смотрит, когда перестраивается или поворачивает налево. А установленный в этом месте видеорегистратор часто становится причиной ДТП при перестраивании или повороте налево.
5. Вариант №5. Лучший после третьего. Собственно, от третьего варианта этот отличается тем, что не во всяком автомобиле в объектив попадет лицо за боковым окном при развороте прибора. А для фиксации дорожной обстановки это расположение идеальное.
6. Вариант №6. Не самый лучший, но, в принципе, правильный. Плохой он только тем, что загораживает обзор пассажиру, а также за кадром может оставаться некоторая зона по левому борту автомобиля. Но это не очень критично.
7. Вариант №7. Однозначно плохой. Да, не загораживает никому обзор. Да, снимает через чистое стекло. Но здесь неудачный угол обзора для камеры и блики.
8. Вариант №8. Правильный, но бестолковый. В такой позиции видеорегистратор окажется бесполезным при плохой погоде и даже через несколько километров после мойки.

Итог

Как видно из всего вышесказанного, правильно установить видеорегистратор в машине не так-то просто. Учитывать надо много нюансов. Кроме всего прочего прибор надо надежно закрепить. Чтобы это сделать, не используйте крепления с присосками. Рано или поздно они срываются. Действительно надежно можно закрепить видеорегистратор на стекле только на качественный двухсторонний скотч (толстый, а не канцелярский) и только на предварительно обезжиренные поверхности.

Схожий материал

Зачем может понадобиться подключение регистратора без прикуривателя

На сегодняшний день видеорегистратор является не роскошью, а необходимым и полезным гаджетом, который должен быть в салоне каждого автомобиля. Возможность фиксировать на видео ситуацию, происходящую во время движения или стоянки авто, а также то, что происходит в салоне, помогает во многих спорных ситуациях, возникающих, например, во время ДТП. Также видео с регистратора является подтверждением страховых случаев для страховой компании.

Особенностью регистратора является то, что он должен иметь возможность работать не только во время движения автомобиля, но и на стоянке, а также при неработающем двигателе.

Проще всего подключить такое устройство через прикуриватель, но часто бывают ситуации, когда сделать это невозможно:

• прикуриватель занят другим устройством;
• гнездо прикуривателя не работает;
• в автомобиле нет прикуривателя.

Специальная присоска

Большинство регистраторов, к примеру, как Neoline Cubex V31 выпускаются со специальной присоской, которая гарантирует лучшую фиксацию устройства (можно купить отдельно). Крепление регистратора в этом случае производится прямо за зеркалом заднего вида.

Преимущество такой присоски – возможность удобного размещения (регистратор не мешает обзору), легкость в самостоятельной установке, устройство незаметно для работников ДПС и воров, отличается надежностью, присоска проста в снятии и фиксации, имеет доступную цену.

Минусы – если специальная присоска не идет в комплекте, то, отдельно приобретенная, может не подойти к видеорегистратору.

Несмотря на надежность крепления, контролировать его качество все-таки необходимо.

Рассмотрим один из способов более подробно

Чтобы подключить видеорегистратор к лампе, необходимо проделать следующие действия:

• необходимо надежно закрепить сам гаджет на месте его установки;
• далее нужно подключить все необходимые провода к регистратору;
• для удобства можно спрятать все провода под обшивку салона. Это будет не только опрятно выглядеть, но и поможет сохранить провода и продлить их срок службы;
• затем необходимо отсоединить плафон от лампы, а также отсоединить сам светильник. Для каждой марки автомобиля используются различные виды светильников, поэтому может пригодиться крестовая отвертка;
• далее нужно найти провода, которые постоянно подпитывают освещение;
• с помощью тестера необходимо определить полярность проводов и припаять плюс к плюсу, минус к минусу.

Так же стоит помнить, что практически все светильники в автомобилях питаются напряжением в 12В. А вот видеорегистратору достаточно и 5В. Поэтому для правильно и долгой работы регистратора необходимо использовать специальный адаптер. Его необходимо присоединить к припаянным проводам и хорошо замотать изолентой. После всех этих действий можно попробовать включить видеорегистратор и проверить его работу. Если все функционирует нормально, то можно аккуратно спрятать все провода под обшивкой и собрать светильник.

Полезные советы

Итак, напоследок приведем ряд полезных советов, которые обязательно пригодятся при выборе и эксплуатации устройства:

Обращайте внимание на качество кронштейна регистратора – основные узлы соединений должны быть выполнены из металла. В этом случае устройство не будет постоянно болтать во время движения авто

Если автомобиль надолго остается без присмотра, снимайте регистратор (желательно вместе с кронштейном). Заранее продумайте свои действия при необходимости записи разговора с инспектором. К примеру, должна быть возможность повернуть регистратор на 90 градусов. Старайтесь выбирать устройство со встроенным аккумулятором, способным работать без основного питания в течение 1,5-2 часов. Такая конструктивная особенность предоставит больше автономности устройству.

Зачем может понадобиться подключение регистратора без прикуривателя

На сегодняшний день видеорегистратор является не роскошью, а необходимым и полезным гаджетом, который должен быть в салоне каждого автомобиля. Возможность фиксировать на видео ситуацию, происходящую во время движения или стоянки авто, а также то, что происходит в салоне, помогает во многих спорных ситуациях, возникающих, например, во время ДТП. Также видео с регистратора является подтверждением страховых случаев для страховой компании.

Видеорегистратор позволяет фиксировать ситуацию, происходящую во время движения или стоянки авто, а также то, что происходит в салоне

Особенностью регистратора является то, что он должен иметь возможность работать не только во время движения автомобиля, но и на стоянке, а также при неработающем двигателе.

Проще всего подключить такое устройство через прикуриватель, но часто бывают ситуации, когда сделать это невозможно:

• прикуриватель занят другим устройством;
• гнездо прикуривателя не работает;
• в автомобиле нет прикуривателя.

Различные способы подключения видеорегистраторов в машину

Подключить регистратор можно несколькими способами. Перечислим самые популярные:

• подключение к прикуривателю с помощью штатного штекера;
• подключение к прикуривателю изнутри (этот способ часто называют «без прикуривателя»);
• подключение к плафону в салоне;
• подключение к блоку предохранителей.

Прежде чем разбираться с каждым из этих способов, определимся с инструментами, которые нам потребуются для работы.

Необходимые инструменты и материалы

• отвёртка плоская;
• отвёртка крестовая;
• комплект проводов для видеорегистратора;
• комплект крепёжных скоб с липучками;
• бытовой паяльник;
• изолента.

Как подключить своими руками к прикуривателю

Особых пояснений для этого способа не требуется, так как последовательность предельно проста:

1. Видеорегистратор закрепляется на лобовом стекле или на торпедо, его провод подводится к гнезду прикуривателя одним из вышеуказанных способов.
2. Штекер регистратора вставляется в гнездо прикуривателя.

   Штекер видеорегистратора, подключённый к гнезду прикуривателя

Как установить подключение изнутри к гнезду прикуривателя авто

1. С помощью плоской отвёртки разбирается штатный штекер регистратора.

   Штатный штекер регистратора разбирается плоской отвёрткой

2. Микросхема из него извлекается и обматывается изолентой.

   Микросхема извлечена из штекера видеорегистратора

3. Концы проводов микросхемы зачищаются ножом.
4. Гнездо прикуривателя извлекается с помощью плоской отвёртки.

   Прикуриватель извлекается плоской отвёрткой

5. Провода микросхемы вручную прикручиваются к проводам на прикуривателе в соответствии с маркировкой (жёлтый к жёлтому, красный — к красному), место скрутки обматывается изолентой.

   Провода микросхемы регистратора прикручиваются вручную и изолируются термоусадкой

6. После этого гнездо прикуривателя устанавливается на место.

Как правильно подсоединить к блоку предохранителей

1. Берётся стандартный автомобильный предохранитель. К одной из его ножек припаивается провод, который, в свою очередь, крепится к плюсу на штекере прикуривателя.
2. К отрицательному контакту штекера припаивается второй провод с кольцом. Места припоя обматываются изолентой. Получившаяся конструкция показана на фото ниже.

   К штекеру регистратора припаяны предохранитель и кольцо, места припоя изолированы

3. Конец провода с предохранителем устанавливается в штатный предохранительный блок. Провод с кольцом прижимается одной из крепёжных гаек на торпедо.

   Подключение штекера регистратора к предохранительному блоку

Проводка к плафону освещения

1. Пластиковая крышка плафона поддевается плоской отвёрткой и снимается.

   Пластиковая крышка плафона поддевается отвёрткой и снимается

2. Под ней находятся саморезы, которые извлекаются с помощью крестовой отвёртки.

   Саморезы из-под крышки плафона извлекаются крестовой отвёрткой

3. После их выкручивания плафон вынимается.

   Плафон извлекается из потолочной панели

4. Верхняя крышка плафона откручивается. На фото ниже показаны плюсовая и минусовая контактные площадки. К ним припаиваются провода удлинителя видеорегистратора.

   Удлинитель видеорегистратора припаивается к контактам на плафоне

5. Теперь плафон собирается и устанавливается на штатное место, а к разъёму удлинителя подключается штекер видеорегистратора.

   Штекер регистратора подключается к удлинителю в плафоне. Крышка плафона ещё не закрыта

Основные моменты при использовании регистратора

Чтобы устройство служило долго и исправно, при его использовании важно придерживаться таких правил:

Если автомобиль долгое время стоит на парковке, следует доставать и забирать регистратор с собой. Уличные воришки любят разбивать стекла, если обнаруживают внутри салона дорогой прибор. Причем воруют регистраторы за несколько секунд, достаточно разбить стекло кирпичом.
Всегда включайте регистратор при движении. Не забывайте, что аварийная ситуация может застать врасплох в самый неожиданный момент

Раз уже купили устройство – пользуйтесь им всегда!
При покупке регистратора обращайте внимание на наличие аккумуляторной батареи. Сегодня многие производители пытаются экономить и не ставят АКБ

При этом именно батарея поможет в случае обрыва кабеля питания.

Также не забывайте, что большая часть поездок осенью и зимой происходит в темное время, поэтому следует выбирать приборы, которые хорошо снимают ночью.

Крепление проводов устройства

Крепление устройства напрямую к проводке может быть выполнено скрытым либо открытом способом.

Скрытый способ

Подключение устройства обычно выполняется к прикуривателю. Такой вариант удобный, но появляется проблема с проводкой, поскольку электролинии свисают с ветрового стекла и могут загораживать обзор водителю. Чтобы устранить эту проблему, электроцепи можно спрятать под обивкой потолка, после чего вывести под обшивку боковой стойки. Дальнейшее подключение выполняется к прикуривателю или другой активной электроцепи. Основной нюанс скрытой установки — оставить немного свободного кабеля рядом с гаджетом, чтобы при надобности его можно было развернуть.

О правильном скрытии электролиний при установке регистратора в салоне машины рассказал Василий Яковлев.

Открытый способ

При открытом методе монтажа проводка остается на поверхности элементов салона, она не прячется. Фиксация электроцепей осуществляется на потолке либо боковой стойке. Для крепления используются специальные пластмассовые скобы, оснащенные липучками, они входят в комплектацию большинства современных гаджетов.
