Выключатели с подсветкой: краткое описание, принцип работы и схемы подключения

Схемы подключения

Светодиодная подсветка может подключаться по разным схемам и не ограничиваться одним лишь резистором. Тем более, что использование обычного сопротивления имеет ряд существенных недостатков. В процессе эксплуатации резистор подвержен сильному нагреву, а схема подключения способствует возникновению обратного тока в этой цепи и последующему пробою светодиода. Кроме того, модели со светодиодами потребляют примерно 300 ватт в месяц.

При использовании нескольких выключателей в течение года общее энергопотребление может оказаться слишком высоким. Все эти проблемы вполне разрешимы с помощью других, более экономичных и безопасных схем.

Схема с использованием диода

Схема позволяет успешно преодолеть отрицательные эффекты, вызываемые обратным током, в первую очередь – избежать пробоя светодиода. В этом случае параллельно лампочке подсветки устанавливается диод. Резистор, используемый в схеме, обладает минимальной рассеиваемой мощностью в 1 ватт, а его сопротивление составляет 100-150 кОм. Выбор параметров диода осуществляется в соответствии с характеристиками светодиода.

Недостатком данной схемы является заметный нагрев резистора и общее высокое энергопотребление подсветки. Такая подсветка полностью подходит только для ламп накаливания. С лампами дневного света она будет работать некорректно.

Схема подключения с конденсатором

Проблема сильного нагрева резистора преодолевается путем использования схемы подключения с добавлением в цепь конденсатора. Параметры сопротивления необходимо изменить, поскольку резистор будет ограничивать заряд конденсатора. Показатели конденсатора обычно составляют 100-500 Ом. Емкость равна 1 мФ, а сам он рассчитан на напряжение 300 вольт. Выбор характеристик резистора осуществляется опытным путем.

При необходимости, обычный диод можно заменить вторым светодиодным элементом, устанавливаемым на обратную сторону корпуса или на свободную клавишу. Данная схема потребляет минимальное количество электроэнергии – средний расход за месяц составляет около 50 Вт. Однако, установка конденсаторов возможна не во все выключатели, а проблема работы с энергосберегающими и светодиодными лампами полностью не разрешается.

Как подключить прибор с подсветкой: пошаговая инструкция

Итак, главная аксиома, характерная, вообще-то, для монтажа любого выключателя, состоит в следующем: к прибору размыкания света подводят только фазовый провод. Это указано в Правилах Устройства Электроустановок (ПУЭ). В противном случае, если питающую линию подвести к люстре, а нулевой провод — к выключателю, человека, меняющего лампы в приборе освещения, может ударить током.

Процесс подключения описываемого узла с подсветкой также мало отличается от алгоритма монтажа обычного выключателя. Приведём его в виде инструкции.

Здесь предполагается, что в гнездо для прибора уже установлен универсальный стакан и подведены провода.

Схема прокладки проводов и подключения их к клеммам выключателя не зависит от наличия в нём подсветки

А вот как выглядит сама инструкция.

1. Сначала отключают питающий автомат в щитке квартиры — это строго обязательно.

2. Затем снимают клавиши с устанавливаемого прибора. Для этого их аккуратно поддевают сбоку отвёрткой с тонким жалом.

3. Руками вытаскивают лицевую пластиковую панельку для облицовки.

4. После указанных манипуляций перед нами механизм прибора, у которого сзади по бокам есть зубчатые металлические усики для крепления в гнезде.

5. Оголённый конец питающего провода вставляют в один из контактов и затягивают винт. То же самое проделывают с выходящим звеном — закрепляют в нём линию, идущую от светильника помещения. Порядок подключения проводов в этом случае не имеет значения.

6. Далее вставляют начинку прибора в стакан внутри стены и затягивают отвёрткой винты, которые давят на усики. Последние и фиксируют выключатель в стакане.

7. На завершающем этапе устанавливают лицевую панельку и клавиши обратно.
8. Включив автомат в щитке, проверяют работу выключателя. При разомкнутой цепи должна гореть подсветка.

Если же после окончания работ оказалось, что подсветка прибора не горит, необходимо демонтировать выключатель, действуя в обратном порядке, и проверить его исправность с помощью мультиметра. Но о диагностике и ремонте прибора с подсветкой поговорим в специальном разделе статьи.

Что касается выключателей с несколькими клавишами и подсвечивающей лампочкой, всё вышесказанное характерно и для них. Независимо от числа клавиш цепь подсветки всегда имеет уже описанное устройство.

Встречаются ещё приборы с дистанционным управлением. У них есть так называемый приёмный пункт, который монтируется в комнате. Главная управляющая схема может располагаться в щитке. Приёмное устройство напоминает по виду обычный выключатель. Он также может иметь подсветку. Его монтаж осуществляется профессиональным электриком в соответствии с инструкцией, прилагаемой к изделию.

«Страшилки» и мифы о выключателе с подсветкой

Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).

1. Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
2. «Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).

Первый вариант постепенно становится неактуальным.

LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.

Информация об этом есть в инструкции к светильнику.

Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.

Светодиодная подсветка

Часто встречается подсветка из светодиода, который представляет собой полупроводниковый прибор излучающий свет при протекании через него электрического тока.

Цвет светоизлучающего диода зависит от материала, из которого он изготовлен и в некоторой степени от приложенного напряжения. Светодиоды представляют собой соединение двух полупроводников различных типов проводимости p и n. Называют это соединение – электронно-дырочный переход, именно на нем возникает излучение света при прохождении через него прямого тока.

Возникновение светового излучения объясняется рекомбинацией носителей зарядов в полупроводниках, на приведенном ниже рисунке изображена примерная картина происходящего в светодиоде.

Рекомбинация носителей зарядов и возникновение светового излучения

На рисунке кружком со знаком «–» обозначены отрицательные заряды, они находятся в зеленой области, так условно обозначена область n. Кружок со знаком «+» символизирует положительные носители тока, находятся они в коричневой зоне p, граница между этими областями и есть p-n переход.

Когда под действием электрического поля положительный заряд преодолевает p-n переход, то прямо на границе он соединяется с отрицательным. А так как при соединении происходит и возрастание энергии от столкновения этих зарядов, то часть энергии идет на нагревание материала, а часть излучается в виде светового кванта.

Конструктивно светодиод представляет собой металлическое, чаще всего медное основание, на котором закреплены два кристалла полупроводников разной проводимости, один из них является анодом, другой – катодом. К основанию приклеен алюминиевый рефлектор с закрепленной на нем линзой.

Как можно понять из рисунка ниже, немало в конструкции уделено внимания отводу тепла, это неслучайно, так как полупроводники хорошо работают в узком тепловом коридоре, выход за его границы нарушает работу прибора вплоть до выхода из строя.

Схема устройства светодиода

У полупроводников с ростом температуры, в отличие от металлов, сопротивление не увеличивается, а напротив, уменьшается. Это может вызвать неконтролируемое увеличение силы тока и соответственно нагрева, при достижении определенного порога происходит пробой.

Светодиоды очень чувствительны к превышению порогового напряжения, даже кратковременный импульс выводит его из строя. Поэтому токоограничивающие резисторы должны быть подобраны очень точно. Кроме того, светодиод рассчитан на прохождение тока только в прямом направлении, т.е. от анода к катоду, если прикладывается напряжение обратной полярности, то это также может вывести его из строя.

И все же, несмотря на эти ограничения, светодиоды широко применяются для подсветки в выключателях. Рассмотрим схемы включения и защиты светодиодов в выключателях.

Можно ли отключить подсветку и как это сделать

Предположим, что работа светодиода нам вообще не нужна. Например, у нас помещение, в котором всегда есть какое-то дополнительное освещение. В таком случае легко превратить прибор с подсветкой в обычный.

Для этого полностью разбираем снятый выключатель по ранее описанному сценарию (то есть снимаем клавиши и убираем облицовку). Затем просто удаляем маленькую лампочку подсветки.

1. Если её питающие усики вставлены в соответствующие отверстия, то данный узел достаточно лишь вытащить пальцами на себя.
2. Если усики впаяны в устройство, необходимо вооружиться маленьким паяльником и включить его в сеть. Через две-три минуты инструмент нагреется. Теперь нужно аккуратно, держа паяльник исключительно за ручку, коснуться жалом мест пайки. Через некоторое время можно потянуть лампочку на себя.

Для того чтобы отсоединить лампочку, достаточно поочерёдно коснуться разогретым жалом паяльника мест пайки и потянуть её на себя

Виды в зависимости от типа подсветки

Параметром для разделения на виды, кроме функциональности, будет и вид подсветки:

1. С резистором. Такая схема подключения выключателя с подсветкой имеет недостаток — не будет работать, если в осветительных приборах стоят светодиодные лампы. Это легко объяснить. При работе подобных устройств не получится создать высокое напряжение, потому что светодиоды имеют большее, чем лампы накаливания, сопротивление. Сюда можно подсоединить энергосберегающую лампочку, но она мигает после выключения.
2. Светодиод с конденсатором. Схема позволяет увеличить КПД и уменьшить уровень потребляемой подсветкой электрической энергии. Резистор здесь выступает ограничителем тока конденсатора.
3. С неоновой лампой. Выключатели такого типа недостатков почти не имеют. Способны работать с любыми приборами освещения, в том числе обычными лампами, люминесцентными и светодиодными.

В быту используются приборы всех перечисленных видов.

Это интересно: Схема разводки электрики на кухне — рассматриваем подробно

Устраняем мерцание. Инструкция.

Мы отметили основные причины, которые могут приводить к миганию светодиодной лампы. Теперь посмотрим подробно, как устранить сложные причины, для чего и предоставим пошаговую инструкцию.

Как отключить подсветку в выключателе?

Если вы относитесь к тем счастливчикам, что приобрели выключатель с подсветкой, но перешли на светодиодные лампы – сочувствуем. Ибо редко два этих явления уживаются вместе. Самым простым, пользующимся популярностью решением является отключение подсветки. Как это сделать?

1. Обесточьте выключатель (весь дом).
2. Измерительным прибором проверьте наличие тока.
3. Кусачками откусите провода, которые подают питание к индикатору освещения.
4. Установите прибор обратно. Закрепите. Подайте электроэнергию.

Если после проделанных шагов светодиодные лампы также светятся после выключения или мерцают – просто смените выключатель.

1. Обесточьте выключатель или весь дом.
2. Проверьте наличие тока.
3. Выньте коммутирующий прибор из коробки на стене.
4. Извлеките все провода.
5. Прикрутите, зафиксируйте новый выключатель, включая провода.
6. Подайте ток, проверьте, получилось ли устранить неполадку с морганием светодиодной лампы.

Убираем ошибки из работы проводки

Самые частые ошибки, которые встречаются в работе проводки – две. Неправильное ее подключение и несоответствие параметров сети требованиям, заявленным производителем на упаковке ламы. Проверьте:

• Куда подведен фазный провод (к какому контакту, какой полярности). Наличие наведенного напряжения (параллельного кабеля);
• И если в первом случае проблема устраняется в два счета путем перестановки проводов местами, то во втором варианте вся проводка нуждается в ремонте.
• Моргает светодиодная лампа – либо стабилизируем конденсатором, либо усиливаем сопротивление резистором.

Как мы уже упоминали, одним из способов, устранения причины, по которой моргает лампа после выключения, является добавление в схему конденсатора или резистора.

Присоединить второстепенный элемент к светильнику, расположив его с тыльной самого выключателя или изнутри патрона:

• Шаг 1. Купите неполярный конденсатор, выдерживающий мощность 630-640 В. Именно он поможет стабилизировать ток. Самым лучшим решением станет металлопленочный конденсатор.
• Шаг 2. Если укрепляете патрон – нужно купить резистор, мощность которого будет зависеть от суммы мощности всех гнезд. Попробуйте начать с 25% дополнительного сопротивления к существующему резистору. Если проблема не будет решена – увеличьте до 50%. При наличии на выключателе двух или нескольких кнопок – следует приобрести к каждой отдельный резистор или конденсатор. Правда, учитывайте и риски, ведь конструкция получается уже довольно пожароопасной.
• Шаг 3. Проверьте, чтобы ни один из добавленных элементов не соприкасался с самим корпусом или проводом.

Вопрос – почему мигает светодиодная лампа, решен!

Мы выяснили, почему моргают светодиодные лампочки, и совсем неважно, находятся лампы в выключенном состоянии или включенном. Дали четкую инструкцию, что заменить, добавить, купить заново

Самое важное, помните, мерцание ламп способно навредить не только вашей нервной системе, но нанести непоправимый вред зрению. Правильно делайте выбор, не экономьте на своем здоровье!. Параметры пульсации, указанные производителем, позволят понять, насколько сильный вред такой прибор освещения способен принести здоровью ваших глаз

Параметры пульсации, указанные производителем, позволят понять, насколько сильный вред такой прибор освещения способен принести здоровью ваших глаз.

Встретить выключатель со светодиодной подсветкой сегодня можно практически в каждом доме. Пользоваться таким выключателем в темнее время суток значительно более удобно, но, с появление люминесцентных и светодиодных ламп, с этими «удобными» устройствами стали возникать проблемы.

Некоторые современные лампы, подключенные через настенный выключатель с подсветкой, мигают, несмотря на то, что свет находится в выключенном состоянии. Неприятный для глаза эффект моргания возникает вследствие замкнутой электрической цепи, образованной резистором со светодиодом (или резистором и неоновой лампочкой) и схемой преобразователя питания светодиодной или люминесцентной лампы.

Избавиться от мигания в лампе на 220В можно несколькими способами, об этом уже . В данной статье рассмотрим самый простой и надежный вариант более детально. Он заключается в удалении подсветки из выключателя. Так как отключить подсветку в выключателе? Обо всем по порядку.

Как самому установить подсветку в выключатель?

Схема и устройство выключателя с подсветкой несложные. Собрать устройство возможно в домашних условиях своими руками. Достаточно приобрести обычный выключатель и светодиод.

Схема состоит из основных частей:

• светодиод;
• ограничивающий резистор;
• диод, подключающийся параллельно светодиоду.

Для светодиодов подойдет резистор с номиналом 100 кОм и мощностью не меньше 1 Вт. Для защиты следует применять диод КД521.

Чтобы сэкономить электроэнергию, можно воспользоваться другой схемой, которая ограничивает ток светодиода с помощью конденсатора. Его емкость должна быть равна 1 мкФ. При подключении цепи следом за конденсатором будет подключаться резистор, ограничивающий ток заряда. Эта схема имеет недостаток, который касается процесса монтажа. Часто конденсаторы имеют немалые размеры, что может привести к трудностям с их установкой в выключатель.

Конструкции, в которых в качестве подсветки используется светодиод, гармонично работают исключительно с обычными лампами накаливания. Люминесцентные ламы в такой цепи будут мигать после выключения. Светодиодные осветительные приборы вообще не будут работать, поскольку сопротивление светильника всегда больше.

Более эффективна схема с неоновой лампой в составе, предусматривающая последовательное подключение резистора с сопротивлением от 0,5 до 1 мОм.

Установить подсветку в выключатель очень просто. Светодиод или неоновую лампу необходимо закрепить на корпусе, используя обычный клей. В клавише нужно просверлить отверстие для света.

«Страшилки» и мифы о выключателе с подсветкой

Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).

Теперь о мифах:

1. Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
2. «Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).

Первый вариант постепенно становится неактуальным.

LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.

Информация об этом есть в инструкции к светильнику.

Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.

Совместимость

Выключатели с подсветкой для светодиодных ламп – это очень удобный тип устройств, в его схему входит неоновый индикатор, благодаря которому можно быстро найти выключатель в темноте. Но, как правило, такие устройства хорошо сочетаются только с лампами накаливания и имеют проблемы со многими современными источниками света.

Образцы моделей выключателей с подсветкой и светодиодных ламп представлены на фото:

Несовместимость проявляется в том, что светильник может временами вспыхивать, излучать слабое мерцание либо тускло равномерно светиться.

Это относится ко всем светодиодным источникам: лентам с питанием от отдельных блоков, лампам для источников пониженного питания, и светильникам прямого включения. Подобное мерцание может зависеть от мощности лампочки. Иногда этих явлений удается избежать, например, при мощности блока питания выше 100 Вт.

Причина подобной несовместимости кроется в устройстве энергосберегающих светильников. Они работают от источника постоянного напряжения, поэтому каждый прибор включает в себя выпрямитель, питающийся от сети переменного напряжения.

Примерная схема подключения выключателя с подсветкой для светодиодных лампочек представлена на фото:

Для сглаживания пульсаций выпрямитель содержит в себе конденсатор. Когда светильник выключен, через индикатор подсветки идет небольшой ток, но этого тока хватает, чтобы зарядить конденсатор выпрямителя. По этой причине светильник будет тускло светиться или мерцать даже в выключенном состоянии.

Управление несколькими группами осветительных приборов из двух мест

Управление несколькими группами осветительных приборов из двух мест

Существует вариант, позволяющий управлять из двух мест разными группами осветительных приборов. К примеру, нам нужно организовать возможность управления освещением в помещении непосредственно из самой комнаты и из примыкающего коридора. В наличии люстра на 5 лампочек. Мы можем установить систему проходных переключателей для включения и выключения двух групп лампочек в нашей люстре.

Двойной выключатель

Двойной выключатель

На схеме показан вариант разделения лампочек на 2 группы. В одной их 3, во второй – 2. Количество осветительных приборов в группах может меняться на усмотрение владельца.

Для обустройства такой системы также используем 2 проходных переключателя, но они должны быть двойного типа, а не одинарного, как в предыдущем варианте.

Как подключить 2 клавишный проходной выключатель

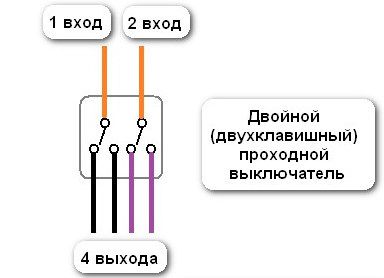

Конструкция двойного переключателя имеет 2 контакта в месте входа и 4 на выходе. В остальном порядок подсоединения остается аналогичным предыдущему способу, меняется лишь количество кабелей и контролируемых осветительных приборов.

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

1. Двух клавиш (двигающиеся вверх-вниз части).
2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
3. Клеммников (те места, к которым подводят напряжение или ток).

Конструкция-выключателя

В редких случаях третий элемент — клеммные колодки — можно заменить в конструкции винтовыми зажимами. Разница в том, что первые долго и надежно держат провод, а вторые делают то же самое, но не зажимая провод, скручивая его, поэтому первый вариант проще подключить и дольше работать. В конструкцию также может входить дополнительная подсветка — диммер, расположенный на каждой клавише.

Внутри двухклавишного выключателя без подсветки есть два провода, идущие параллельно друг другу + вход для фазы. Каждая из клемм подходящих к клавишам, может независимо размыкать или замыкать контакт, который включает одну лампу, вторую лампу или все лампы сразу.

Провода выключателя двухклавишного

Принцип действия выключателя заключается в вариативности степени освещения:

1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
2. Есть возможность включить вторую клавишу — освещение изменится, так как одни части комнаты будут хорошо видны, а другие — немного затемнены.
3. Третий вариант — включение всех ламп сразу — в положении “вкл” находятся обе клавиши — тогда комната получает максимум освещения.

Некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)
