Подлокотник в ваз: 6 моделей самостоятельно

Автоваз выпускает не очень много автомобилей и отчасти справедливо заслужил не самую лучшую репутацию, тем не менее он имеет хоть и не большой ряд различных автомобилей серии Lada. Они все не очень дорогие, но многие хотят, чтобы автомобиль чувствовался и внутри и снаружи красивым, потому многие идут на замену разных частей и многие решают самому смастерить, например подлокотник, настроив его именно под себя.

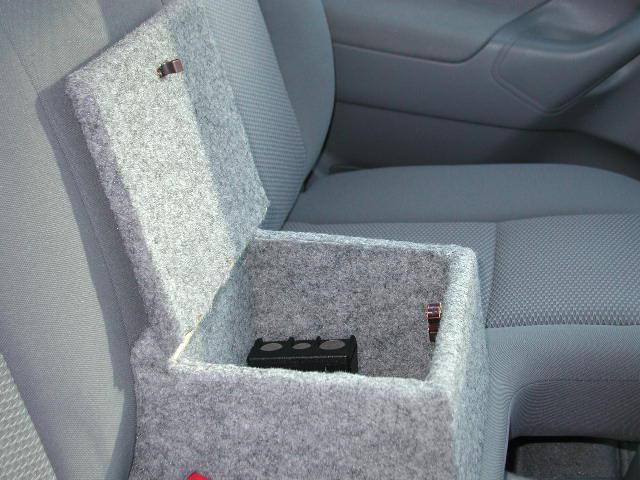

Вот, к примеру самодельный подлокотник с огромным пространством внутри (так называемым баром). Сделан он из простой фанеры и обит кожой.

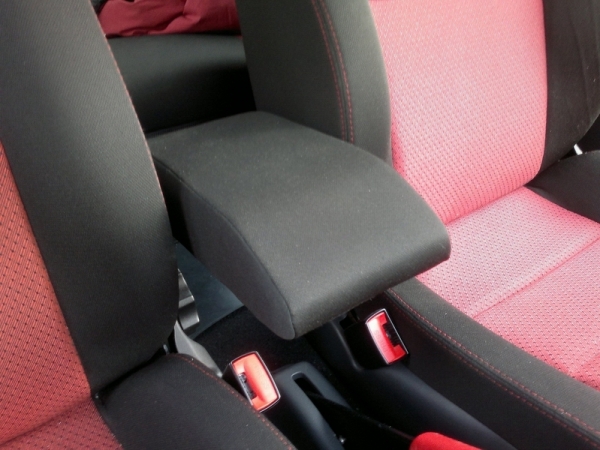

Этот подлокотник выполнен в минималистичном стиле, он абсолютно не мешает рычагу, при этом имеет большой бар.

Данный подлокотник уже представлен без бара, действительно емкость под вещи нужна не всем и может сковывать пространство.

Большой подлокотник, в который также поместили лампочку для подсветки вещей внутри. Снаружи он обтянут кожой, внутри мы видим карпет.

Здесь представлен еще не собранный подлокотник. Сейчас только подобрали размеры, вырезали фанеру и примерно наметили как будет лежать ручник под подлокотником.

А здесь виден подлокотник уже в окончательном своем виде.

Читать полностью (ссылка)

С чего начать изготовление универсального подлокотника?

Приобрести подходящий подлокотник не всегда представляется возможным – нужный может отсутствовать в продаже, либо иметь слишком высокую стоимость. При таких обстоятельствах выход один – изготовить универсальный подлокотник своими руками.

Изготовление универсального подлокотника следует начинать с обмера расстояний и размеров по месту его будущей установки в салоне. Причем выполнять это надо непосредственно в своем автомобиле, даже если у соседа по гаражу на первый взгляд такая же машина и по-приятельски будет удобней манипулировать рулеткой вместе с ним в его же машине. Некоторые нюансы в используемых элементах салона и их компоновке для каждого конкретного авто одной и той же модели могут существенно отразиться как на снятых размерах, так и на конечном результате.

Так будет наглядно видно между какими именно деталями те или иные расстояния записаны, чья толщина или габариты указаны. Впоследствии придется меньше бегать к автомобилю для каких-либо уточнений и при проектировании подлокотника в голове будет выстраиваться более четкая картинка.

Необходимо сделать следующие замеры:

• расстояния между передними креслами;
• уровня удобного для руки при ее расслаблении в локте – замеряем в сидячем положении на водительском месте от консоли между передними сиденьями, держимся при этом рукой за руль;
• расстояние между включенным ручным тормозом и тыльной поверхностью спинки кресла – чтобы предусмотреть безопасность подлокотника для ног пассажиров на заднем сиденье;
• расстояние между замками передних ремней безопасности, при котором их можно беспрепятственно пристегивать и отстегивать – размер подлокотника в этом месте;
• габариты ручки включенного ручного тормоза и высоту ее подъема, если предполагается, что универсальный подлокотник, выполненный своими руками, будет установлен поверх некоторой ее части;
• габариты и размеры места расположения элементов и крепежа консоли между передними креслами – при необходимости.

Заключительный этап

На данном этапе требуется установить подготовленное изделие непосредственно в саму машину. Для этого лучше всего использовать полипропиленовую трубу со стальным стержнем и шпильку М8, предназначенную для крепления пластмассовых элементов в машине.

После этого необходимо:

• Вставить шпильки в отверстия.
• С обратной стороны установить металлическую пластину и зафиксировать гаечным ключом.
• Выпилить из фанеры прямоугольник, обшить его дерматином и проделать в нем пару отверстий.
• Установить деталь и надеть трубки.
• Отметить на подлокотнике отверстия и проделать их.
• Установить готовое изделие между сиденьями и закрепить его при помощи гаек.

Крепления можно разработать по своему усмотрению. Некоторые автовладельцы и вовсе просто фиксируют подлокотник между креслами. Если он держится плотно, то дополнительным манипуляций может не потребоваться. Однако стоит несколько раз надавить на изделие, чтобы убедиться, что оно не выпадет.

Если при использовании сделанного подлокотника автовладелец испытывает дискомфорт, то лучше его снять или переделать.

Пожалуй, каждый автолюбитель мечтает об автомобиле, выгодно отличающемся на фоне безликой серой массы аналогичных моделей. Желание с удобством, комфортом передвигается на своем автотранспорте заставляет автовладельцев искать оригинальные дизайнерские решения, одним из которых является подлокотник.Подлокотник в автомобиль – вещь, сугубо индивидуальная, требующая особого подхода. Большинство предлагаемых автомагазинами аксессуаров являются стандартными и рассчитанными на как можно большое количество марок автомобилей безотносительно к их конструктивным особенностям. По этой причине подлокотник лучше всего делать самостоятельно. Исключение составляют случаи, когда подлокотник является дополнительной опцией в комплектации автомобиля или же его возможно купить у официальных дилеров под конкретную марку. Рассмотрим в качестве примера один из подлокотников, изготовленных своими руками в домашних условиях. Для этого нам понадобятся: фанерный лист, толщиной около 1,5 см, гвозди, столярный клей ПВА, поролон, кожа (натуральная или кожезаменитель).Процесс изготовления:1.Снимаем необходимые размеры в предполагаемом месте расположения подлокотника и изготавливаем трафарет. Для наибольшего удобства лучше всего использовать картон, ввиду его прочности и простоте в использовании. Примеряем трафарет. Вносим коррективы.2.На основе трафарета вырезаем детали подлокотника. Рекомендуется использовать электролобзик. Получившиеся детали обрабатываем напильником или шлифовальной бумагой.

3.Склеиваем полученные детали или прибиваем маленькими гвоздиками. Отметим, что при использовании гвоздей на поверхности дерева возможно возникновение трещин и разломов

Поэтому использовать гвозди необходимо осторожно. Даем время застыть клею

Их дизайн, размеры и глубину можно выбирать произвольно.5.Обтягиваем подлокотник кожей. Для этого кожу смазываем столярным клеем и аккуратно натягиваем на поверхность подлокотника так, чтобы не образовывалось складок, вздутий и воздушных пузырей. После этого разглаживаем кожу раскаленный утюгом – таким образом клей быстрее сохнет и равномерно распределяется по поверхности, не оставляя при этом складок и замятин.

6.Изготавливаем крышку. Общая длинна крышки должна быть несколько больше длинны подлокотника. Прежде чем обтянуть крышку, под кожу лучше всего подложить кусочек поролона.

7.Привинчиваем петли к крышке и к корпусу подлокотника, производим установку в автомобиль.

Установка

Установить свой подлокотник в Газель не составляет труда. Можно подлокотник установить просто между сидений, но во время движения он может съехать со своего места и во время езды принести немалый дискомфорт. Поэтому его требуется поставить стабильно.

Смонтированный подлокотник на Газель

• Полипропиленовая трубка, в которой внутренняя сторона будет стальная;
• Шпилька М 8 100-110 см;
• Сверла.

Просверлить три отверстия. В них вставить чуть подрезанные шпильки. Подставляется пластина из металла и всё крепится. Из фанеры вырезать прямоугольник, который ляжет в основу подлокотника. В эту фанеру устанавливаются трубки, а в самом подлокотнике на этих местах делаются отверстия, такие чтобы трубы туда зашли. На это процесс сборки и установки подлокотника можно считать законченным.

На что вы в первую очередь обращаете внимание, когда приобретаете новый автомобиль? Технические характеристики, мощность двигателя, объём бензобака и расход топлива? А может, внешний вид бамперов, спойлеров, форму фар или цвет кузова? Как бы красиво ни выглядела ваша машина со стороны, вы-то будете проводить большую часть времени именно в её салоне. Так что забота об интерьере автомобиля — это не блажь, а вполне необходимое условие при покупке нового железного коня

И если с обивкой сидений и толщиной руля всё более или менее понятно, то как быть с таким загадочным элементом, как подлокотник? Нужен он или нет? И если всё же нужен, то как его сделать и установить в автомобиль, изначально не предполагающий подлокотника в базовой комплектации? Можно ли всё создать своими руками или лучше не мучиться и заказать работу у мастера?

Как установить подлокотник своими руками в автомобиль?

Это, пожалуй, наиболее ответственная задача для автолюбителя, ведь от того, насколько правильно будет установлен ящик, зависит удобство пользования и длительность его эксплуатации в целом. Задача усложняется еще и тем, что при установке автовладелец может запросто испортить детали салона. Также недопустимо применять так называемый «колхозный тюнинг» внутри – это лишь усугубит данную ситуацию.

Как монтировать подлокотник своими руками в автомобиль? Для самой же установки данного элемента вам потребуется иметь следующий набор материалов:

1. Одну полипропиленовую трубку со стальной внутренностью.
2. Шпильку М8 длиной в 100-110 сантиметров. Она нам понадобится для крепления пластика в салоне (во всех машина под декоративной заглушкой пластмасса держится на очень коротких болтах, поэтому их мы будем удлинять).

Вот пожалуй и все, что вам следует докупить для установки подлокотника в автомобиль. Кстати, для достижения надежного крепления под декоративной заглушкой рекомендуется просверлить еще одно отверстие (в общем количестве у вас их будет 3).

Процесс проектирования, чертежи и схемы

После того, как замеры сделаны, вы можете приступить к чертежу будущего изделия. Нужно быть предельно внимательным: маленькая ошибка может стать причиной того, что подлокотник не встанет на место или помешает нормальному функционированию других элементов авто.

Вы можете воспользоваться готовыми эскизами и схемами. Но даже в этом случае нужно придерживаться следующих советов:

1. Изобразить изделие нужно со всех сторон: вид сбоку, вид спереди, вид сзади, вид сверху. На чертеже указывайте все размеры, эти записи вам еще пригодятся при выполнении работ.
2. Чертеж нужно сделать отдельно и для крышки подлокотника.
3. Также нужно придумать заранее, как крышка будет крепиться – должна ли она сгибаться или откидываться. Это повлияет на то, где будут находиться пазы и другие крепления.
4. Сразу решите, какой длины саморезы вам будут необходимы. Укажите их размеры прямо на чертеже.
5. Определите, как вы будете устанавливать готовое изделие – либо просто плотно зафиксируете его между сидений, либо будете использовать специальные крепления. На схеме должны быть изображены пазы нижней части изделия.
6. Готовый чертеж нанесите на специальную миллиметровую бумагу (найти ее можно в швейном магазине). Это позволит вам создать выкройку, с помощью которой вы точно не ошибетесь с размерами при изготовлении подлокотника.

Как сделать своими руками эту деталь в машину

В первую очередь выберите материал, из которого будет изготовлен корпус, а также ткань для последующей обивки. Их толщина влияет на размеры будущего изделия. Следом нужно произвести все необходимые замеры, и только после этого приступать к построению чертежа.

О выборе ткани для обтяжки мы расскажем чуть позже, а вот на материале для самого подлокотника остановимся подробнее.

Выбор материала

Лучше всего для корпуса подлокотника подойдёт материал на основе дерева. Это может быть доска ДСП, ДВП или же обычная фанера. Если предполагаемая конструкция не имеет закруглений, то ваш выбор ничем не ограничен. В противном случае единственный материал, который вам подойдёт — это фанера, так как только её можно согнуть, подержав какое-то время над паром или размочив в горячей воде.

чтобы согнуть фанеру, размочите её в ванне с горячей водой

Учитывайте толщину доски: она не должна быть меньше 0,8 см или толще 1,5 см. Идеальный вариант, который будет достаточно прочен, но не особенно громоздок — фанера толщиной 1 см. Для обивки крышки понадобится обыкновенный поролон.

Не забудьте приготовить сопутствующие инструменты: метровую ленту, миллиметровую бумагу, а также электрический лобзик для распила доски на детали.

Замеры для будущего чертежа

Изготовление подлокотника нужно начать с измерения необходимых параметров. Для этого вооружитесь метровой лентой, ручкой и листом бумаги, куда вы будете записывать все полученные данные.

1. Измерьте расстояние между передними сидениями.
2. Держась правой (или левой, в зависимости от расположения руля) рукой за рычаг переключения передач, определите максимально удобную высоту будущего подлокотника.
3. Замерьте расстояние от ручного тормоза до тыльной стороны сидений.
4. Чтобы подоконник не мешал застёгиванию ремней безопасности, измерьте расстояние между их замками.
5. Если вы планируете устанавливать подлокотник таким образом, что он частично будет расположен над ручкой ручного тормоза, то переведите её во включённое положение, а затем измерьте размеры и высоту подъёма.
6. Измерьте место, к которому будет крепиться ваше изделие.

измерьте расстояние между сидениями, чтобы узнать размер будущего подлокотника

Проектирование элементов

Произведя все необходимые замеры, принимайтесь за составление чертежа будущего подлокотника. Будьте внимательны: даже небольшие погрешности могут привести к тому, что ваше изделие не установится на своё место или будет мешать работе других элементов автомобиля.

1. Создавая проект, начертите схему подлокотника с учётом всех размеров и пропорций. Для больше точности изобразите деталь как сбоку, так спереди и сзади. Не забывайте подписывать длины сторон: вам будет легче переносить разметку на материал.
2. Сделайте чертёж для верхней части подлокотника — будущей крышки.
3. Продумайте способ крепления крышки: будет она откидываться или сгибаться. В зависимости от этого определите места нахождения пазов или других крепежей.
4. Если деталь будет иметь не строго прямоугольную форму, тщательно проработайте места изгибов.
5. Заранее определите длины саморезов, которые будут использоваться в работе. Если их размеры будут отличаться в различных частях изделия, укажите это на схеме.
6. Решите, каким образом будет установлен сам подлокотник: с помощью специальных креплений или плотной фиксации между сидений. При необходимости добавьте на схему пазы в нижней части конструкции.

с помощью полученных при замерах данных постройте схему будущего подлокотника

После того как чертёж готов, его нужно перенести на миллиметровую бумагу (её можно приобрести в любом магазине, торгующем швейными принадлежностями) с точным соблюдением всех параметров. Будьте предельно аккуратны: именно эта выкройка в дальнейшем послужит вам образцом для изготовления подлокотника.

Процесс обтяжки

Для обтяжки изделия нам снова пригодятся выкройки из миллиметровой бумаги. Надеемся, что вы еще их не выкинули. Также вам пригодится примерно погонный метр выбранного материала для обтяжки, клей высокого качества, капроновые нитки, хороший фен. Сначала более подробно обсудим, какие материалы и инструменты лучше выбрать.

Самый очевидный материал для обтяжки элементов салона – это кожа. Можно остановиться как на натуральной коже, так и на экокоже. Главное, чтобы материал действительно был качественным и не трескался на морозе. Лучше всего покупать специализированную кожу для автомобилей. Вряд ли подойдет материал, который предназначен для мебели. Ведь мебель обычно используется в комфортных домашних условиях. А автомобиль будет подвергаться как воздействию прямых солнечных лучей, так и сильным морозам.

Владельцы Ваз 2107 также часто выбирают в качестве обшивки алькантару. Ее стоимость примерно такая же, что и у натуральной кожи. Более дешевые материалы обычно имеют низкое качество. Алькантара хороша тем, что ее бархатистая поверхность приятна на ощупь и защищает от запотевания локтя. Ее легко очистить от грязи, она легко переносит перепады температур. Ее несложно использовать в процессе перетягивания элементов салона. Можно даже приобрести алькантару с самоклеющейся основой, что облегчит работу с ней в разы. Клей – очень важный материал для дальнейшей работы. Клей «Момент» не годится для подлокотника. Со временем он приведет к вспучиванию и отслоению кожи от корпуса. Лучше всего использовать специальный клей для автокожи.

Для того, чтобы бардачок приятно выглядел и изнутри, можно использовать обыкновенный карпет. Он недорого стоит, устойчив к царапинам и не рвется. Это очень практично, учитывая, что вы будете хранить внутри изделия.

Итак, переходим к описанию самого процесса обтягивания.

С помощью выкройки из миллиметровой бумаги перенесите контуры деталей подлокотника на изнаночную сторону облицовочного материала. Нужно учитывать, что для крышки придется добавить несколько миллиметров, что связано с наложенным на нее паролоном

У других же деталей лучше убрать два миллиметра, чтобы натянуто обивку и посадить ее как можно плотнее.
Нанесите клей на один край детали и осторожно приклейте ее к корпусу. Каждую следующую сторону детали приклеивайте спустя несколько минут, чтобы давать возможность клею подсохнуть.
Предварительно прогревайте материал с помощью фена

Если используете кожу, то можете подержать ее в течении 15 минут в теплой воде. Работать с таким материалом будет сложнее, но в итоге получится более аккуратный результат.
Загибайте края материала во внутреннюю сторону, а излишки отрезайте.
Материал нужно натягивать как можно сильнее – иначе он будет небрежно болтаться.

Установка

Перед началом работ необходимо вооружиться определенным набором инструментов и материалов:

• Подлокотник. Как мы уже отмечали, можно купить готовое изделие, или изготовить его своими руками. Какой вариант лучше — решайте сами;
• Болты М6х20. В большинстве случаев они идут в комплекте с подлокотником;
• Ключи для демонтажа крепежей;
• Хорошее настроение;
• Свободное время.

Что ж, теперь будем переходить непосредственно к установке. Некоторые модели могут несколько отличаться по методам и нюансам установки, но мы будем рассматривать стандартный вариант, который встречается чаще всего для автомобиля ВАЗ 2114.

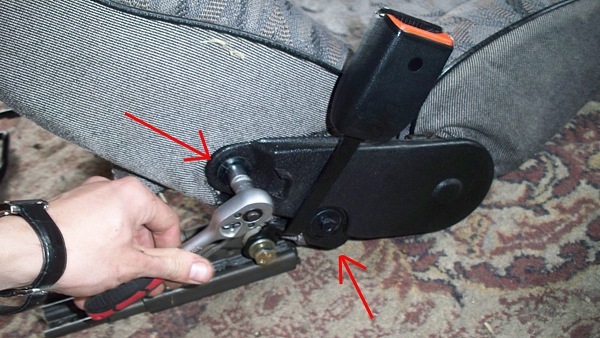

1. Обеспечьте себе доступ к отверстиям, с помощью которых будет фиксироваться на своем новом месте ваш подлокотник. Для этого передние кресла сдвигаются максимально вперед.
2. Теперь возьмите подходящий ключ и извлеките болты, отвечающие за крепление замка ремня безопасности.
3. Далее сиденья смещаются в противоположную сторону, то есть максимально назад, к задним креслам.
4. Открутите второй болт крепления. Он находится несколько выше первого, который вы уже демонтировали.
5. Приступаем к установке аксессуара. Вилку стойки подлокотника совмещают с большими отверстиями для замка ремня безопасности.
6. Так отверстия подлокотника должны совпасть с местами, откуда вы не так давно выкрутили два болта.
7. Чтобы обратно установки замки ремней, возможно, придется несколько изогнуть кронштейн. Страшного в этом ничего нет, потому не бойтесь.

Как видите, для установки подлокотника требуется выполнить несколько до безобразия простых действий. Ничего сверлить и варить скорее всего не придется.

Как показывает практика, в случае с «четырнадцатой» моделью производства компании АвтоВАЗ, хорошо зарекомендовали себя подлокотники

Аламар

. Они подходят под крепежные отверстия, идеально садятся в пространство между передними креслами.

 Загрузка …

Изготовление

Работа это достаточно несложная для тех, кто хоть раз в жизни держал электролобзик. Если все замеры были сделаны верно, и вы выполнили хороший чертеж будущего изделия, то вам остается лишь выполнить следующие шаги:

1. На миллиметровой бумаге вырежьте все детали, создав тем самым выкройки.
2. Приложите выкройки к фанере и с помощью карандаша нанесите на нее контуры будущих деталей.
3. Электролобзиком вырежьте детали из фанеры.
4. Чтобы легче было сделать закругления, с помощью горячей воды или пара размягчите фанеру.
5. Теперь наступило время скрепить отдельные детали саморезами. Клей лучше не использовать – соединение вряд ли будет качественным.
6. Если есть желание, разделите внутреннее пространство изделия перегородками, создав тем самым несколько отсеков.
7. На верхнюю часть крышки приклейте кусок поролона, который создаст ощущение мягкости и комфорта для вашего локтя.

Изделие можно считать практически готовым. Все что осталось – это обтянуть его и установить на место.

Устройство и предназначение

Подлокотник представляет собой изделие, которое предназначено для поддержки правой руки водителя, а в некоторых случаях и для хранения личных вещей (документов, телефона и прочего). Устройство размещается между двумя передними сидениями. В продаже встречаются модели, которые различаются по следующим параметрам:

1. типом крышки (открывается, не открывается);
2. материалами изготовления (пластик, дерево, мдф);
3. качеством обивки (кожа, заменитель, ткань);
4. габаритами (ширина, высота, глубина);
5. конструкцией.

Кроме того, подлокотники бывают заводского производства или изготавливаемые самостоятельно, что очень распространено среди некоторых автолюбителей.

Как сделать подлокотник на ваз 2114

Конечно, вы можете купить хорошее изделие на авто рынке или в специализированном магазине, однако платить несколько тысяч рублей за боле менее качественные экземпляры готовы не все. Тем более что при наличии большого желания и небольшого количества времени, самостоятельное изготовление не будет затруднительной процедурой.

Для того чтобы изготовить качественное и функциональное изделие самостоятельно, вам пригодиться чертеж подлокотника на ваз 2114. Нужен он для того, чтобы на выходе получилось, ровная и аккуратная конструкция.

Как видно из рисунка, материал для производства подлокотника применяется восьми миллиметровый МДФ и массив из дуба.

Далее, рассмотрим процесс самостоятельного производства:

• Первым делом прикинем все размеры, указанные на чертеже применительно к своему свободному пространству между сиденьями. Вы ведь не хотите получить каркас, который не будет помещаться между сиденьями.
• Приобретите все необходимые материалы. Для того чтобы сделать подлокотник на ваз 2114 своими руками, подготовьте следующие инструменты:

электрический лобзик;
крупно зерновую и с мелким зерном наждачную бумагу для шлифовки деревянных поверхностей;
саморезы;
шуруповерт (при отсутствии сгодится отвертка и дрель);
карандаш и линейка;
хороший, качественный клей (что очень важно);
обивка;
поролон;
капроновые нити (если будете использовать строчку);
мощный фен.

• Теперь, когда все готово, нам потребуется сделать каркас конструкции. Для этого возьмите материал и согласно размерам на чертеже при помощи карандаша очертите контуры стенок, основания и крышки заготовки.
• При помощи электрического лобзика вырежьте все необходимые детали конструкции.
• Возьмите наждачную бумагу, выполните шлифовку острых и неровных углов заготовок.
• Разметьте места соединений для дальнейшего скрепления заготовок при помощи саморезов. Нанесите разметку для организации внутреннего пространства в будущем подлокотнике.
• При помощи шуруповёрта и саморезов скрепите составные части изделия между собой. Если электрический инструмент у вас отсутствует, ручное вкручивание будет весьма затруднительным занятием. Для облегчения процесса, при помощи дрели со сверлом необходимого диаметра вы можете проделать небольшие направляющие отверстия, после чего вкручивать саморезы будет проще.

• Установите необходимую фурнитуру (петли для откидывающегося подлокотника).
• Теперь самое время для того, чтобы обшить получившуюся конструкцию. Материалы для обшивки рекомендуется подбирать в зависимости от фактуры и цветовой палитры используемой в салоне вашего авто. Обычно для обшивки применяется: кожа, велюр, заменитель кожи, алькантара. Для верхней крышки, на которой будет располагаться рука водителя необходимо приспособить (приклеить) полноразмерный кусок поролона (впоследствии он будет обшит).
• После выбора материала производим обшивку стенок и крышки подлокотника. Для того чтобы натуральная или искусственная кожа хорошо натягивалась, ее необходимо нагреть при помощи мощного фена, и не допуская ее остывания натягивать на каркас. Кроме того, с практической точки зрения имеет смысл обшить и внутренние отделы подлокотника (чтобы предметы находящиеся внутри не гремели при движении). Для этого отлично подойдет такой материал как – карпет.
• Теперь дело за малым – установить готовое изделие в салон автомобиля.

Откидной подлокотник своими руками (+50 к удобству) — Сообщество «ВАЗ: Ремонт и Доработка» на DRIVE2

Наверное одну из главных ролей в удобсве авто берет подлокотник. Хороший откидной подлокотник стоит парядка 700-1000 рублей и это ‘АЛАМАР’овский. Меня или жаба задушила, или руки вновь зачесались что нить сделать (склоняюсь ко второму варианту), не захотел я покупать его, вот и решил сделать сам. Выбрал что для меня главной целью подлокотника служит именно его прямое назначение, не нравились мне копилки-подлокотники т.к. занимают много места и всегда в них что нить гремит, потому что обязательно туда положишь какую нибудь мелочь. Было несколько вариантов подлокотника: 1) независимый, который можно снять если что; 2) встроенный в кресло. Выбрал 1ый вариант.Все размеры сугубо индивидуальны. Поэтому я их не записывал.Сразу начал с поиска крепления подлокотника, остановился на местах крепления как на ‘АЛАМАР’овском. Нижний болт держит замок ремня безопасности, верхний держит наконечник опоры.

Фото с интернета

Помогали мне: папаня и жена)С креплением определились, переходим к созданию скелета подлокотника. Из листа 3мм метала отрезал полоску. Согнул в двух местах. Просверлил отверстия под крепления. Выставил наклон площадки-опоры. Усилил ее косынкой

Приварил петлю к площадке

Вырезаем, все из того же 3мм железа, основу подлокотника. Ножку усиливаем квадратным профилем. Привариваем основу к петле.

Получился готовый скилет. В процессе его создания очень много раз он прикручивался и откручивался, все подгонялось под меня.

Дома выбрал ткань для его обивки. Это вельвет

И флис

Жена сшила чехол-обивку, затягивается шнурком, можно снимать.

Скелет зачистил, обезжирил, загрунтовал и покрасил в цвет авто.

Наполнитель вырезал из паралона и синтепона, получился бутерброд.

Обтягиваем скелет и сшиваем наполнитель что бы сидел плотно.

Пришиваем кусочек вельвета, для того чтобы небыло видно нитки.

Надеваем обивку и затягиваем шнурком. После его прячем под часть обивки

Прикручиваем подлокотник на место. С откинутыми передними и задними сиденьями он не мешается.

Получилось изюмительно)))) мне очень нравится и обалдеть как удобно.

Этот подлокотник вместе с короткоходной кулисой дают непередоваемые ощущения, руку положил на подлокотник и она недвигается в моменты переключения передач. Переключаю передачи кистью. Очень удобная вещица)!

Изготовление каркаса

Чтобы сделать подлокотник правильно необходимо перенести на фанеру чертеж и аккуратно вырезать все необходимые элементы (лучше всего использовать лобзик).

После этого необходимо:

Прошлифовать все острые части и неровности

Обшивка не должна порваться от первого неосторожного движения.
Отметить места, где внутренние перегородки будут соединяться с боковинами. Скреплять элементы лучше всего вручную саморезами

Если использовать гвозди, то ДСП может треснуть.
Еще раз прошлифовать уже собранную конструкцию.

Также нужно подготовить крышку (ее длина должна быть чуть больше самого изделия). Она будет крепиться на маленькую петлю (подойдут петли для дверей небольшого шкафчика). Но устанавливать ее рекомендуется на заключительном этапе.

Если примерка прошла успешно и подлокотник крепко встал между сиденьями, можно переходить к следующему этапу.

Обшивка

Для начала необходимо сделать конструкцию более мягкой. Для этого необходимо вырезать куски поролона, которые будут соответствовать верхним частям подлокотника. Зоны, которые крепятся к сидению обтягивать поролоном не обязательно, в нижней части подлокотник соприкасается с элементами регулировки сидений. Если в этом месте будет поролон, то он быстро порвется.

Для обивки необходимо:

• Промазать клеем места, в которых будет поролон и приклеить его.
• Когда материал крепко прилипнет, можно покрыть его войлоком (это необязательно).
• Произвести обтяжку конструкции велюром или кожей. Лучше всего для этого использовать строительный степлер. Если использовать клей, то в будущем может встать вопрос, как перетянуть материал.
• Произвести те же самые манипуляции с крышкой.
• Внутреннюю часть подлокотника покрыть мехом или любым другим материалом.
• Установить мебельный магнит. Это необходимо для того, чтобы при езде по кочкам подлокотник случайно не открылся. Для этого магнит устанавливается на крышку изделия, а металлический элемент в сам подлокотник.
• Установить петли, соединив тем самым крышку и основную конструкцию. Крепление осуществляется также при помощи маленьких саморезов.

Проектирование подлокотника на Ваз 2107

Начать следует с проведения замеров размеров в месте установки подлокотника. Эти параметры могут немного отличаться даже в машинах одной серии. В случае, если салон дорабатывался, менялись сиденья или консоль, без предварительных замеров не обойтись. Полученные результаты лучше сразу наносить на эскиз подлокотника, чтоб после не пришлось долго разбираться с записями. Обязательно следует учесть такие параметры:

• высота подлокотника ВАЗ 2107;
• расстояние между креслом водителя и пассажира;
• промежуток между замками, удерживающими ремни безопасности;
• габариты ручки и высоту подъема “ручника”;
• расстояние до торпеды или консоли.

На основании эскиза и результатов измерений необходимо сделать чертеж в трех проекциях. При расчете размеров конструкции следует учесть толщину войлока или поролона на стенах подлокотника. Также нужно предусмотреть и разметить места соединений и крепления для стенок и крышки подлокотника.

Важно: надежное крепление конструкции можно обеспечить лишь при помощи креплений к деталям салона.

Материалы для изготовления подлокотника

Для изготовления корпуса лучше всего применить ДСП или фанеру примерно 8 мм толщиной. Такой материал доступен, легко обрабатывается и обеспечивает достаточную прочность конструкции. Если форма подлокотника предусматривает изогнутые поверхности, подойдет только фанера — ее можно согнуть после отпаривания. Обшить подлокотник можно кожей, дерматином или тканью, а под ошибку поместить поролон или войлок. Также понадобятся металлические уголки, саморезы и клей. Для выпиливания деревянных деталей подойдет электролобзик.

Критерии выбора

Не имеет значения, какой именно автомобиль имеется в вашем распоряжении. Под любую машину, эксплуатируемую в наше время, есть возможность подобрать подходящий вариант подлокотника.

Чаще всего вопрос о необходимости приобретения конструкции возникает у владельцев следующих авто:

То есть речь идет преимущественно о бюджетных авто. В некоторых машинах подлокотники просто не предусмотрены в базовых и средних комплектациях, а в других машинах штатные изделия недостаточно удобные или функциональные. Из-за этого автовладелец хочет поменять его.

Выбирая подлокотник, следует опираться на несколько основных критериев.

Если вы заинтересованы в приобретении качественного изделия, акцентируйте внимание на таких вопросах:

Надежность

Устанавливая конструкцию на спинку сиденья или иным способом, важно быть уверенным, что она выдержит минимум 100-120 килограмм. Так водитель и пассажир смогут без опасений полностью опираться на элемент;
Регулировка по высоте

Конструкция должна подходить под разный рост и длину рук. Если водителей у машины несколько, наличие регулировки предпочтительно;
Откидная система. Откидной подлокотник также имеет ряд преимуществ в плане комфорта и удобства, поскольку по ненадобности его легко откидывают назад;
Удобство доступа к элементам управления. При установке подлокотник не должен мешать доступу к ручному тормозу, коробке передач и прочим элементам на центральном тоннеле. В противном случае элемент создаст дискомфорт;
Материал чехла или обивки. Будет лучше, если перетяжка выполнена на основе кожи или кожзама. Но нужно еще учитывать материал самого салона. Кожаный подлокотник на фоне тканевого салона выглядит неплохо, а вот при кожаных креслах брать тканевый аксессуар не стоит. Если берете ткань, тогда ориентируйтесь на съемный чехол. Его проще снимать и стирать по мере загрязнения;
Конструкция. Оптимально брать прочные металлические каркасы или пластиковые конструкции. Важна высокая прочность. Дешевые пластиковые изделия не выдерживают нагрузку и быстро ломаются;
Бокс. Откидные элементы бокса или ящика для хранения обычно не имеют. Цельные оснащаются дополнительным внутренним пространством. Такой вариант намного практичнее и функциональнее, поскольку создает дополнительное место для хранения вещей;
Мягкая накладка или подушка. Она не должна быть чрезмерно мягкой, чтобы рука не проваливалась. Но и твердые подлокотники тоже неудобные;
Производитель. Часто автомобилисты покупают самые дешевые изделия на Алиэкспресс. Качество сомнительное, потому брать не стоит. Но не факт, что в магазине автоаксессуаров не закупили те же подлокотники оптом, и не продают теперь их с наценкой, как фирменные;
Качество. Вряд ли вы захотите покупать подлокотник, который уже через пару месяцев придется перешить. Сразу проверяйте качество швов, отсутствие трещин, сколов и пр.;
Механизмы. Проверьте, чтобы ничего не скрипело, все было собрано качественно, отсутствовал люфт и раскачка деталей.

Стоит также отдельно обсудить вопрос крепления и разновидности самих автомобильных подлокотников.

Но все рассмотренные выше вопросы имеют большое значение при выборе. Очень рекомендую покупать товар, предварительно его пощупав и изучив своими руками, а не просто по фото в Интернете.
