Подшипники генератора ваз 2110 (2112, 2111, 2115) — как заменить самостоятельно

Типоразмеры подшипников и производители

Прежде чем поменять подшипник на новое стандартное изделие, его нужно купить. Маркировка этих стандартных расходных деталей сложная, цифры в ней расшифровываются по специальным таблицам. Причем обозначения подшипников по ГОСТ 3189 не совпадают с маркировкой зарубежных производителей, поэтому пользователю необходимо знать следующие нюансы:

• маркировка состоит из трех частей (основная, левая, правая), и блоков внутри них;
• в левой и основной части блоки расположены справа налево, а в правом блоке наоборот, слева направо;
• в автомобилях передний подшипник генератора чаще всего имеет обозначение основной части 302 или 303, а задний 202 либо 203;
• обычно используются радиальные шариковые модификации с кодом 0 (0302 или 0202) либо шариковые радиально-упорные с кодом 6 (6303 и 6203);
• поэтому для указанных параметров расшифровать размеры можно по нижней таблице;
• для подшипников иностранного производства применяется схожая маркировка.

Маркировка подшипников по ГОСТ 3189

Таблица для расшифровки размеров подшипника по маркировке

Обозначение импортных подшипников

В суффиксе (правая часть маркировки) импортных подшипников содержится дополнительная информация. Например, буквы и цифры могут обозначать:

• 2RS и RS – двухстороннее и одностороннее уплотнение резиновое, соответственно;
• N и NR – паз на наружном кольце без защелки и с защелкой, соответственно;
• J – стальная обойма;
• Z – защита листом с одной стороны без уплотнений.

Основная проблема автолюбителя при самостоятельном ремонте – многообразие типоразмеров подшипников внутри генератора:

• угадать маркировку до разборки, когда машина еще на ходу, сложно;
• после демонтажа и разборки генератора размеры и маркировка известны владельцу, но ехать в магазин приходится на другой машине;
• в некоторых магазинах продавцы практикуют удобную систему – автовладелец забирает 4 подшипника 202, 203, 302 и 303, возвращает два из них обратно.

Эти модификации имеют размеры:

Маркировка	Диаметр внешний (мм)	Диаметр внутренний (мм)	Толщина обоймы (мм)
6202	35	15	11
6203	40	17	12
6302	42	15	13
6303	47	17	14

В виду многообразия брендов и марок авто, различной мощности и конструкции генераторов, проще изучить мануал перед заменой подшипников. В нем маркировка этих стандартных деталей и адекватные варианты замены указаны в обязательном порядке.

Самыми дорогими считаются подшипники производителя FAG – 450 рублей (6303 модификация) и SNR – 400 рублей (6203 ZZ). Наполовину дешевле подшипники фирм Koyo – 200 рублей за 6303С3, NTN – 180 рублей за 6203ZZ и Nachi – 150 рублей за 6203ZZ. Комплект стандартных изделий для генератора КЗАТЭ на ВАЗ 2114 (16 В) от китайского производителя C&U обходится в 1100 рублей. По умолчанию этот генератор комплектуется китайскими расходниками SKF 6202 и SKF 6303 (оба с суффиксом 2RS) еще на заводе.

Какие подшипники для генератора лучше выбрать

Замена подшипников генератора Ваз 21124

Подшипники генератора служат достаточно долго, но они, как и было сказано выше, не вечны. Все же, если правильно определиться с фирмой-производителем подшипников, срок их эксплуатации можно заметно увеличить.На Ваз 2112 обычно ставятся два вида подшипников:

• Передний подшипник 6302 или 6303.
• Задний подшипник 6202 и 6203.

Цена подшипников, как правило, не высокая – 50-150 рублей.
Отличаются подшипники размерами. Так, задний подшипник имеет внутренний диаметр, равный 15 мм, в то время как передний – в 17 мм. Что касается внешнего диаметра, то на заднем подшипнике он равен 35 мм, а на переднем 47 мм.Самые качественные подшипники генератора:

• Наши отечественные подшипники, произведенные на Вологодском заводе считаются по праву самыми лучшими.
• На втором месте подшипники фирмы KOYO.
• На третьем месте Крафт.
• Произведенные фирмой ANDYCAR Чехия подшипники считаются также неплохими, но стоят значительно дешевле.

Другая модификация

Что касается прямого собрата указанного выше автомобиля, то замена подшипников генератора на ВАЗ 2112 мало отличается от описанного процесса. Ведь начинка данных автомобилей фактически одинакова. Причем, маркировочный номер подшипника для ВАЗ 2112 идентичен упомянутому нами ранее, как на передний, так и на задний.Для ремонтных действий потребуется тот же набор инструментов и приспособлений:

• гаечные ключи;
• кругляк и брусок;
• съемник;
• «Литол».

Порядок действий.

1. Обесточиваем автомобиль от питания аккумулятора.
2. Демонтаж нужного нам электродвигателя производим также, как у «десятки», поскольку он крепится аналогично.
3. В описанной выше последовательности освобождаем нужные детали из сборочной единицы.
4. Применив густую смазку, устанавливаем новые детали.

Мы не стали уделять много внимания этой инструкции, поскольку двигатель ВАЗ 2110 и двигатель ВАЗ 2112, по сути, одинаково скомпонованы, а модель генератора применяется в этих машинах одна и та же.

Четырнадцатая модель

Обратимся к другой модификации АвтоВАЗ. Далее разберем замену подшипника генератора в автомобиле ВАЗ 2114.Причины поломки деталей здесь аналогичны приведенным нами в начале статьи. Ну а что нам пригодится для очередного ремонта, перечислим здесь кратким списком:

• набор гаечных ключей;
• отвертка;
• молоток и кругляк;
• смазка «Литол».

Распишем технологию ремонта по пунктам.

1. Отсоединяем клеммы от аккумулятора.
2. Ослабляем длинный регулировочный болт вверху демонтируемого узла, затем откручиваем нижнее крепление электродвигателя, предварительно обработав резьбовые соединения проникающей смазкой.
3. Отсоединив все провода, извлекаем электродвигатель (можно попробовать через верх), а также готовим новые детали. Их номера 180302 и 180201.
4. Откручиваем пластиковую крышку электродвигателя, демонтируем щеткодержатель и регулятор напряжения. Заодно изучаем степень износа щеток.
5. Отверткой отделяем статор от крышки. Здесь, возможно, пригодится молоток, но делаем всё предельно аккуратно!
6. Раскручиваем гайку с области шкива и отделяем крыльчатку.
7. Извлекаем подшипники и устанавливаем новые, нанеся густую смазку.
8. Сборка делается от обратного

Легко понять, что процедура напоминает описанный нами процесс для случая с «десяткой». То есть особой сложности совокупность этапов опять-таки не вызывает. Но бывает, что у некоторых владельцев автомобилей ВАЗ с передним приводом либо нет времени делать ремонт своими руками, либо нет условий, либо достаточно средств для обращения в автосервис.

Сколько стоит ремонт?

Поэтому мы затронем и такой важный момент, как величина средней стоимости частичного ремонта электрогенератора на автосервисе.

Чтобы сделать выборку по крупным городам РФ, возьмем для примера такую операцию, как установка нового подшипника на генераторе ВАЗ 2110. Результаты представим нижеследующей таблицей.

Город	Стоимость
Москва	600 р. на снятом узле, 1200 р. со снятием и установкой узла.
С-Петербург	600 р. на снятом узле, 1200 р. со снятием и установкой узла.
Екатеринбург	450 р. простая замена, 900 р. со снятием и монтажом электродвигателя.
Самара	400 р. мелкий ремонт генератора, еще 300 р. за его снятие и установку, итого: вместе – 700 р.
Новосибирск	450 р. – 500 р. замена подшипников, 300 р. – снятие и установка агрегата на автомобиль, вместе около 800 р.

Добавим, что купить сам подшипник на генератор ВАЗ 2110 можно по невысокой цене, в пределах ста рублей за весь комплект, состоящий из двух стандартных деталей качения.

Вернуться вверх

Руководствуясь приведенными данными, можно сделать следующий вывод: стоимость работ, даже при снятии всего агрегата на автосервисе с последующей установкой обратно, не выходит за разумные пределы.

Подведем черту всему вышеизложенному. Мы выяснили, что процедуру снятия и установки бортового электродвигателя на ВАЗ, а также его разборки и демонтажа старых деталей, провести своими руками не так уж и сложно, если иметь определенную сноровку. Но цены на эти работы в автосервисе также невелики и при желании можно обратиться в мастерскую.

Теперь почитайте про замену масляного фильтра на Ситроен С4 и сколько нужно тормозной жидкости для полной замены.

Write a Comment

Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Не секрет, что двигатель — это главный агрегат всего автомобиля. От его работоспособности зависит ваша возможность ездить на машине, расходовать оптимальное количество топлива и не только. Но перегрев — вполне распространенная ситуация, при которой многие допускают серьезные ошибки.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор — это компонент выпускной системы, который выполняет процесс отвода отработанных газов от цилиндров силового агрегата в выхлопную трубу.

Материалы: http://luxvaz.ru/vaz-2110/263-zamena-podshipnikov-generatora.html

Ремонт генератора на ВАЗ 2110

Для выполнения ремонта генератор надо полностью разобрать.

При необходимости замены проводников генератора ВАЗ 2110 автовладелец должен подбирать только те кабели, которые соответствуют длине и сечению.

Регулировка ремня

Чтобы отрегулировать ремень, выполняются следующие действия:

1. Гаечным ключом ослабляется затяжка гаек нижнего и верхнего крепления генераторного устройства.
2. Для выполнения натяжки узел отодвигается от блока цилиндров ДВС, для этого регулировочный винт проворачивается по часовой стрелке. Чтобы ослабить ремешок, болт прокручивается в обратную сторону, только генераторное устройство подвигается к БЦ. Приблизительный люфт между поверхностью с резьбой для регулировочного болта и черной рамкой должен быть около 1,3-2 см.
3. С помощью ключа коленвал силового агрегата проворачивается за винт, который фиксирует шкив, на два оборота. Прокручивание выполняется по часовой стрелке. Затем выполняется повторная диагностика ремешка. При необходимости производится его регулировка.
4. По завершении работ гайки, фиксирующие узел, затягиваются.

Канал «В гараже у Сандро» подробно показал процесс регулировки натяжки приводного ремешка на генераторах «десяток».

Ремонт щеток и регулятора

Процедура ремонта щеточного узла выглядит так:

Используя строительную кисть, производится очистка наружной поверхности генераторного узла.
При наличии компрессора выполняется продувка корпуса. В случае его отсутствия допускается использование пылесоса.
Дальнейшие действия по разборке устройства выполняются на верстаке либо чистом столе

Генераторный узел устанавливается на рабочую поверхность валом вниз.
Осторожно, используя отвертку с плоским наконечником, отсоединяются три пружинных металлических фиксатора. Производится снятие пластиковой крышки, расположенной сзади корпуса устройства.
Используя отвертку с крестовым жалом лезвия, выкручиваются болты, фиксирующие держатель щеток

Аккуратно этот элемент демонтируется. При выполнении задачи надо быть осторожным, чтобы не повредить щеточный узел.
От механизма отсоединяется центральная клемма электроцепи.
Производится выкручивание гайки с винта контактных элементов. Удаляется пружинная деталь.
Выполняется демонтаж второй шайбы. Отсоединяется проводник, подключенный к конденсаторному устройству, с контактных винтов. Затем выкручивается винт, который крепит деталь. Конденсаторный элемент демонтируется.
Перед монтажом нового щеточного механизма надо произвести диагностику основных элементов устройства. Щетки должны располагаться в 0,5 см от корпуса самого держателя. При выполнении задачи рекомендуется сразу выполнить проверку конденсаторного устройства.

Для ремонта регуляторного прибора делается следующее:

1. Отсоединяются три пружинных элемента. Производится демонтаж защитной накладки, расположенной на диодном мосту.
2. Откручиваются два болта, которые фиксируют регуляторное устройство. Для выполнения задачи понадобится отвертка с крестовым наконечником.
3. От вывода регуляторного устройства отключается колодка с проводником. Деталь демонтируется и меняется на новую. Сборка производится в обратном порядке.

Канал MegaMeyhem рассказал о процедуре проведения ремонта и замены регуляторного устройства на генераторах отечественных «десяток».

Способы решения проблемы

При возникновении подобной неисправности нужно решать проблему как можно быстрее. По сути, для этого существует три основных способа.

1. Обратиться за помощью к специалистам с ближайшей станции технического обслуживания.
2. Заменить полностью сборный генератор, а не пытаться решить вопрос более бюджетным методом.
3. Приобрести новый подшипник для генератора и своими силами выполнить его замену.

Какие нюансы есть у того или иного метода, представленного выше?

• Первый вариант надежен, но требует затрат не только на саму деталь, но также на дорогостоящие услуги мастеров.
• Второй вариант финансово более доступен, но придется выполнить достаточно сложную работу.
• Вариант под номером три самый сложной с точки зрения самостоятельного исполнения, но является наиболее бюджетным. Следовательно, вы сумеете сэкономить внушительную сумму денег.

Итак, вы решили приобрести новые подшипники и пойти по сложному, но достаточно экономному пути. Для таких машин как ВАЗ 2114 самостоятельный ремонт — это привычное дело. Подобную работу даже при отсутствии внушительного опыта и багажа знаний проделать не сложно. Простой следуйте инструкции.

1. Отключите генератор от аккумуляторной батареи, чтобы лишить его питания.
2. Демонтируйте ремень ГРМ.
3. Воспользовавшись ключами подходящего размера, снимаются крепежные гайки.
4. Снимается пленка, после чего извлекается втулка.
5. Аккуратно со своего посадочного места достается непосредственно сам генератор.

Последующая работа является более тонкой и сложной. Ведь вам предстоит разобрать генератор, дабы добраться до подшипников. Задача не из простых, но самостоятельно с ней справиться вам по силам.

• На корпусе генератора расположены гайки, которые необходимо открутить;
• Снимите крышку и извлеките из-под нее регулятор. Этот элемент отвечает за щетки и напряжение;
• От крышки отсоедините статор. Делать данную операцию следует максимально аккуратно, дабы не повредить обмотку из меди;
• Иногда корпус может покрываться ржавчиной, из-за чего статор сложно или даже невозможно отсоединить. В такой ситуации вооружитесь молотком, ударной отверткой. С помощью этих инструментов необходимо нанести максимально точные удары. Тем самым вы сумеете разделить элемент на блоки;
• Отделив от статора генератор, вы увидите оба подшипника — передний и задний;
• Демонтируйте поврежденный компонент и поставьте на его место новый подшипник генератора. Не забывайте, что их там два. Для профилактики можно заменить сразу оба, даже если один из них находится в полностью исправном состоянии;
• Сборка выполняется строго в обратной последовательности.

Важные рекомендации

Есть несколько вопросов, ответы на которые вам лучше знать до того, как вы приступите к работе по замене подшипников генератора.

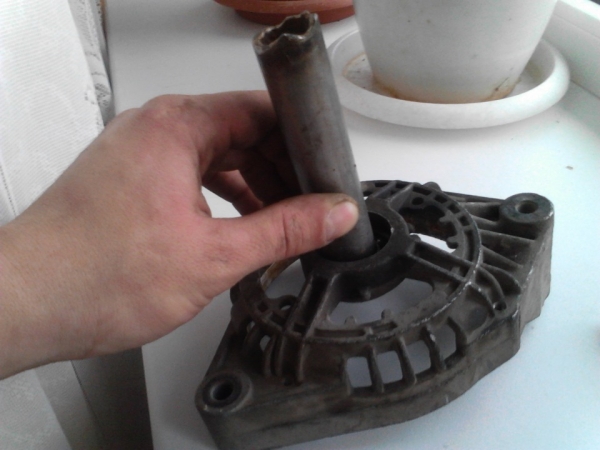

1. Установка должна осуществляться с помощью специального пресса. Поставить новый элемент на место поврежденного теоретически можно обычным молотком, нанося по подшипнику направленные удары. Но так вы можете повредить новую запчасть, плюс дополнительно нанести ущерб соседствующим элементам.
2. Убедитесь, что новый элемент прочно сел на свое место. Только после этого приступайте к установке шкива и крыльчатки.
3. При покупке детали спросите у продавца, на какой именно автомобиль рассчитан данный конкретный подшипник. Эти детали отличаются размерами.
4. В процессе замены обязательно проверьте состояние натяжения ремня ГРМ. Если натяжение окажется недостаточно сильным, может возникнуть просадка напряжения.

Если проведенные операции не дали результата, следует искать иные потенциальные проблемы с генератором.

Последствия неисправности

Неисправный подшипник, как и любая другая поломка, связанная с компонентами генератора, ведет к его неправильному функционированию. Предугадать последствия подобной поломки невозможно.

Скажем только, что потенциальную угрозу несет в себе как неполноценный, так и чрезмерный заряд.

1. Если от генератора поступает неполноценный заряд, аккумулятор быстро разрядится, потому завести автомобиль и поехать куда-либо вы не сможете.
2. При поступлении слишком мощного заряда последствия еще печальнее, поскольку из-за этого под угрозой находится вся электросхема вашего ВАЗ 2114.

Проблемы и способы их решения

Существует несколько распространенных неисправностей генератора, ремонт которых более чем возможен. Здесь лишь следует соблюдать определенные рекомендации и правила.

Предлагаем вам ознакомиться с неисправностями и способами их решения в соответствующей таблице.

Замена ремня генератора и его натяжение

Определившись, что ремень требует подтяжки или замены, нужно подготовить соответствующие инструменты для работы:

• рожковый ключ на 17;
• рожковый или накидной ключ на 19.

Порядок действий по замене ремня таков:

1. Отворачиваем верхнее крепление генератора, но не до конца.
2. Опускаемся под машину и ослабляем гайку нижнего крепления.
3. Сдвигаем гайку вправо, можно слегка постучать молотком, ослабляя натяжение ремня.

Если требуется ремень просто подтянуть, то просто ослабляется верхняя гайка крепления генератора и производится регулировка, для чего узел отодвигается от двигателя при помощи монтировки. Для ослабления, наоборот — генератор сдвигают к мотору. Выполнив процедуру, обе гайки затягивают, запускают двигатель и проверяют заряд на клеммах АКБ.

Из собственного опыта по ремню генератора могу добавить, что при слишком сильном натяжении увеличивается нагрузка на подшипники генератора и помпу, сокращая их ресурс. Слабое натяжение также ничего хорошего не предвещает, поскольку возможен недозаряд АКБ, при котором иногда слышен характерный свист, свидетельствующий о проскальзывании ремня.

Как правильно снять генератор на ВАЗ-2110

1. Обесточьте бортовую систему автомобиля – для этого достаточно снять «минусовую» клемму с аккумуляторной батареи.
2. На плюсовой шпильке автогенератора найдите гайку М10 и открутите ее.
3. С задней стороны устройства к генератору подведены провода, которые нужно отсоединить перед следующим этапом разборки.
4. Ключом на 13 ослабьте верхнюю и нижнюю гайки.
5. Выкрутите натяжной болт ключом на 10, чтобы ослабить натяжение ремня и снять его.
6. После чего полностью удалите обе гайки (верхнюю и нижнюю), снимите натяжную планку.
7. Аккуратно проверните генератор под прямым углом и извлеките его из моторного отсека.

Если вы хотите провести ремонт этого агрегата, стоит тщательно протереть его ветошью, чтобы убрать все загрязнения.

Неисправности генератора ВАЗ 2110

Этот новый агрегат сегодня – не самое дешёвое оборудование. Но, учитывая высокую степень ремонтопригодности таких изделий, многие автолюбители предпочитают самостоятельно выявить и исправить возможные неполадки в работе устройства путем нескольких способов диагностики.

На что обращают внимание в первую очередь. Контрольная лампа показывает разряд АКБ

Если на панели приборов загорается сигнальная лампа, информирующая о потере аккумулятором заряда, при этом проверка мультиметром показывает напряжение в бортовой сети меньше положенных 13,2 В, то следует провести такие действия и проверить:

• натяжение ремня привода генератора – при необходимости подтянуть;
• диоды выпрямительного блока – при их неисправности заменить диодный мост в сборе;
• провода, идущие на обмотки возбуждения – если надо, запаять.

Нередко возникает и короткое замыкание на обмотке статора, либо замыкание на массу или обрыв. Узнать об этом легко по характерному шуму при работе генератора. В таких случаях говорят, что он начинает выть. Подобные неисправности выявляются при помощи прибора под названием омметр, для работы с которым потребуются определенные навыки и знания.

Встречаются и другие неполадки.

1. Уровень напряжения более 14,7В, но лампа на щитке прибора горит. Если измерения тестером указывают на большое напряжение в бортовой сети, а контрольная лампа показывает на разряд, то в таких ситуациях однозначно следует искать причину в регуляторе напряжения. Эту деталь нужно менять в сборе, ремонту регулятор не подлежит.
2. Генератор шумит. Если при работе устройства отчётливо слышен вой или визг, а при снятии ремня привода эти звуки пропадают, в таких случаях вероятнее всего выходят из строя подшипники. Следует учитывать, что спереди подшипник меняется вместе с крышкой.
3. В иной ситуации при снятии проволока проводов питания шумы исчезают. Всё указывает на короткое замыкание в обмотках статора либо замыкание на «массу». В любом случае потребуется замена либо статора, либо генератора целиком. Также подобная ситуация может стать следствием замыканием вентилей блока выпрямителей, потребуется замена диодного моста.
4. При включении зажигания не загорается контрольная лампа. В первую очередь следует проверить предохранитель F19 в монтажном блоке, при неисправности заменить и выяснить, почему он перегорел. Также причиной может стать обрыв электроцепи на участке от замка зажигания до колодки на приборной панели. Обычно это провод голубого цвета с красной полосой.
5. При работе двигателя не загорается лампа разряда АКБ. Самое простое объяснение этой проблемы заключается в перегорании лампы или плохом контакте с ней. Лампу в случае необходимости нужно заменить или почистить контакты. Иногда причиной может стать обрыв электроцепи на участке от вывода генератора до щитка приборов. Для проверки нужно «прозвонить» коричневый провод с полосой. Другой причиной может быть и окисление контактных колец либо сильный износ щеток генератора. Поэтому кольца нужно очистить, а щётки заменить, при необходимости – весь щёточный узел в сборе. Лампа может не гореть из-за неисправного регулятора напряжения, который следует заменить. Либо произошло замыкание в выпрямительном блоке, соответственно, он тоже подлежит замене.

На самом деле неисправностей, связанных с генератором не так уж и много, к тому же при правильной эксплуатации проблемы возникают не часто. В большинстве случаев устройство можно отремонтировать, не прибегая к помощи специалистов.

Замена

Процедуру нельзя назвать сложной, но здесь очень важно четко следовать инструкциям. Опираясь на наши рекомендации, а также видео уроки, вы сможете без особых проблем самостоятельно выполнить замену

О том, какие подшипники стоят на генераторах ВАЗ 2110 вы уже узнали, приобрели комплект новых запчастей, потому можно приступать к ремонту.

Демонтажные работы

Передний подшипник

Немного открутите крепежную гайку на генераторе, а также приоткрутите регулировочный болт.
Сбросьте ремень генератора, и запустите мотор. Это позволит вам убедиться, что проблема заключается именно в генераторе.
Если шум пропал, тогда двигаемся дальше. Впереди вас ждет еще много работы.
Переходим к аккумуляторной батареи, с которой следует снять минусовую клемму

Это важно с точки зрения безопасности и защиты от случайного короткого замыкания в процессе ремонта.
Когда клемма снята, открутите все провода, идущие на ваш генератор.
Если у вас есть защита картера, открутите крепежные болты и снимите ее. Так вы сможете добраться до нижнего крепления генератора и снять устройство

Достаньте генератор, просовывая его через подкапотное пространство.
Используя обычную отвертку или другой подручный инструмент, вам нужно заблокировать ротор генератора и открутить после этого шкив.
Следующий шаг — поиск специальных защелок. Оттянув их в сторону, вам удастся демонтировать корпус устройства.
Далее откручиваются щетки генератора, а также крепежные болты, удерживающие половинки узла генератора. Всего этих болтов там должно быть 4 штуки.
Рекомендуем нанести метки на обе половинки корпуса генератора, чтобы не возникло проблем в процессе обратной сборки.
Плоской отверткой подденьте крышку и снимите ее.
Практика показывает, что ротор с подшипника передней крышки удобнее снимать следующим способом. Берется гайка и накручивается на резьбу ротора. Затем ударяйте под ней молотков, предварительно подставив деревянный брусочек.
Найдите деталь, диаметр которой будет совпадать с диаметром извлекаемого подшипника. К примеру, может отлично подойти головка на 27 миллиметров.
Аккуратно начинайте постукивать по элементу, чтобы подшипник вышел со своего посадочного места.
Возьмите новый подшипник и подготовьтесь к обратной установке.
Первым делом нужно обработать новый подшипник смазкой, чтобы он прослужил максимально долго и надежно.
Дабы установить новый компонент, вам потребуется старый подшипник. Поставьте его сверху нового устройства и легкими ударами молотком выполните установку.

Все, передний подшипник демонтирован и заменен. Переходим к заднему.

Запрессовка

Задний подшипник

• Чтобы демонтировать задний элемент, вам потребуется специальный съемник;
• При отсутствии съемника придется выбивать компонент зубилом. Альтернативный вариант — это прут из металла и мощная, крепкая отвертка;
• Выбранным инструментом наносятся удары молотком по подшипнику. Тут обязательно нужно перемещаться по поверхности, двигаясь в противоположном направлении;
• Некоторые легко справляются с демонтажем, используют обычный крепкий рожковый ключ;
• Теперь возьмите головку, которой вы снимали передний подшипник, и старый извлеченный элемент генератора. С их помощью забивается на свое посадочное место новый подшип;
• Если этот метод вам не нравится, используйте трубчатый ключ или трубу из металла, диаметр которой соответствует диаметру заднего подшипа.

Закончив работу, вам остается только собрать узел, действия в обратной последовательности. Начинать следует с передней крышки генератора, после чего идут все остальные компоненты узла.

Если тщательно изучить инструкцию, посмотреть обучающие видео, понять устройство и принцип работы генератора, замена его подшипников станет для вас достаточно простой ремонтной работой, которая займет не более часа вашего времени.

Завершив замену, обязательно проверьте машину на предмет отсутствия шумов. Если все сделали правильно, следующая операция по смене подшипников потребуется не скоро.

 Загрузка …

Замена заднего и переднего подшипников генератора Ваз 2110 (2114, 2112, 2111, 2115)

Перед тем как приступить к замене подшипника посмотрите подробное видео снятия генератора и его разборки.

Как снять и разобрать генератов ВАЗ 2010

Процесс по замене делиться на операции:

1. Подготовительные мероприятия;
2. Снятие, и дальнейший разбор механизма;
3. Демонтаж старых деталей;
4. Ремонт и установка новых деталей, замена, сборка, монтаж, проверка работоспособности узла.

Устройство генератора ВАЗ 21ХХ, подготовка к ремонту

Деталировка узла представлена на двух схемах, в собранном и разобранном виде.

Чтобы поставить подшипники подготовьте комплект инструмента:

• Головки с трещоткой, ключи (27, 13, 10, 8, и на 17 – желательно два);
• Минусовая, крестовая отвертки;
• Тиски;
• Молоток;
• Пассатижи;
• Съемник двух контактный с лапками;
• Жидкость WD-40 и маркер.

Далее поставьте автомобиль на место с хорошим освещением над капотом, чтобы снять механизм без затруднений, откройте капот, найдите ремень на шкивах, а так же клеммы. Теперь переходим к снятию генератора и демонтируем подшипник.

Процесс демонтажа генератора и замена старых подшипников

1. Сначала отсоединяем минусовую клемму аккумулятора, затем клеммы самого устройства. Для этого требуется открутить крепления этих клемм.
2. Изучите схему крепежей, чтобы приступить к демонтажу механизма.

1. Далее снимается защита картера, затем забираемся под машину. Далее откручиваем крепления, которые крепят генератор к раме (позиции 5, 2 на схеме). Подробно процесс показан на фото.
2. Рукой придерживаем механизм при откручивании последнего крепежа.

1. Вынимаем агрегат, убираем грязь, протираем ветошью. Резьбовые соединения смазываем WD-40.
2. Теперь переходим к снятию защитной задней крышки из пластика на генераторе, делаем это аккуратно отверткой.

Внимание:

Внутри расположены хрупкие элементы (конденсатор, фиксаторы щёток, мост диодов, регулятор напряжения), освобождаем эти элементы от креплений и демонтируем, чтобы не сломать их при снятии заднего подшипника генератора.

1. Откручиваем крепления щёткодержателей и регулятор напряжения крестовой отверткой. Последовательность показана на фото.

1. После этого снимаем шкив с оси, зажимаем изделие в тиски.
2. Разводным или другим ключом откручивается гайка на шкиве, чтобы вал не прокручивался, вставляем шестигранник в специальный паз на торце.

1. Теперь снимаем шайбу и разбираем корпус агрегата, открутив соответствующие болты, перед этим обязательно сделайте метку положений половинок корпуса маркером. Весь процесс разборки показан на фотографиях.

1. Снимаем пластиковый кожух и передний шарикоподшипник, получив доступ к якорю.

1. Теперь спрессовываем задний подшипник генератора с якоря двумя способами:

1. Используя съемник с двумя лапками;
2. Без съемного устройства, используя два рожковых ключа на 19 (смотрите видео, как снять подшипник генератора без съемника).

Как без съемника снять подшипник с якоря генератора

1. Далее выпрессовываем элемент качения из крышки генерирующего агрегата.
2. Выбиваем молотком с оправкой под наружный размер шарикоподшипника (размеры см. ниже), так же подойдет головка на 27.

Важно знать:

Если корпус старой крышки исправен, то не покупайте новую вместе с шарикоподшипником, дешевле их поменять отдельно и оставить старую крышку.

Замена заднего и переднего подшипника генератора Ваз 2110

1. Перед тем как сделать установку нового подшипника в генератор Ваз 2110 следует протереть ветошью посадочные поверхности (ротор, отверстие крышки корпуса).
2. Далее аккуратно вынимаем уплотнение, добавляем густую смазку в шарикоподшипник, например Литол.
3. Приступаем к запрессовке заднего подшипника на вал. Для этого закрепите узел в тисках, наставьте новую деталь на вал, при помощи трубы и молотка напрессуйте деталь на ротор. Усилие прилагаем строго на внутреннюю обойму.

Важно знать:

Подбирайте такую оправку (трубу), чтобы внутренний диаметр был больше диаметра оси, а внешний диаметр не больше внутреннего кольца шарикоподшипника. (Подойдет высокая головка на 21).

1. Запрессовываем передний подшипник в переднюю крышку генератора при помощи старого элемента качения или головки на 27. Ровно, без перекосов вставляем новое изделие в отверстие, сверху ставим старый элемент, далее молотком забиваем деталь в отверстие. Усилие прилагаем только на наружное кольцо.

1. После замены подшипников следует сборка механизма в обратной последовательности, устанавливаем его обратно на автомобиль. Порядок сборки посмотрите на видео.
2. На этом замена окончена. Не забудьте почитать советы и рекомендации в конце статьи.

Замена подшипника генератора ВАЗ

Насос охлаждающей жидкости Ваз 2101 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
3. Насос охлаждающей жидкости

Продольный разрез насоса охлаждающей жидкости

1 – корпус; 2 – крышка; 3 – гайка крепления крышки насоса; 4 – вентилятор; 5 – ступица шкива; 6 – накладка;

7 – валик; 8 – шкив; 9 – стопорный винт подшипника; 10 – подшипник; 11 – сальник; 12 – крыльчатка

Напрессовка крыльчатки на валик насоса приспособлением А.60430

1 – опора; 2 – валик насоса; 3 – крышка корпуса насоса; 4 – стакан; 5 – установочный винт

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

Контроль ПОРЯДОК ВЫПОЛНЕНИЯ Сборка ПОРЯДОК ВЫПОЛНЕНИЯ ↓ Комментарии ↓ 1. Технические данные 1.0 Технические данные 1.1 Основные габаритные размеры автомобиля ВАЗ–2101 1.2 Основные габаритные размеры автомобиля ВАЗ–21011 1.3 Основные габаритные размеры автомобиля ВАЗ–2102 1.4 Техническая характеристика автомобилей 1.5 Органы управления и контрольные приборы 1.6 Выключатель зажигания 1.7 Органы управления вентиляцией и отоплением салона 2. Эксплуатация и обслуживание 2.0 Эксплуатация и обслуживание 2.1. Эксплуатация автомобиля 2.2. Техническое обслуживание автомобиля 3. Двигатель 3.0 Двигатель 3.1 Особенности устройства 3.2 Возможные неисправности двигателя, их причины и методы устранения 3.3 Снятие и установка двигателя 3.4 Разборка двигателя 3.5 Сборка двигателя 3.6 Стендовые испытания двигателя 3.7 Проверка двигателя на автомобиле 3.8. Блок цилиндров 3.9. Поршни и шатуны 3.10. Коленчатый вал и маховик 3.11. Головка цилиндров и клапанный механизм 3.12. Распределительный вал и его привод 3.13. Система охлаждения 3.14. Система смазки 4. Топливная система 4.0 Топливная система 4.1. Система питания 4.2. Карбюратор 5. Система зажигания 5.0 Система зажигания 5.1 Установка момента зажигания 5.2 Зазор между контактами прерывателя в распределителе зажигания 5.3. Проверка приборов зажигания на стенде 5.4 Возможные неисправности зажигания, их причины и методы устранения 6. Система запуска и зарядки 6.0 Система запуска и зарядки 6.1. Аккумуляторная батарея 6.2. Генератор 6.3. Стартер 7. Трансмиссия 7.0 Трансмиссия 7.1. Сцепление 7.2. Коробка передач 7.3. Карданная передача 7.4. Задний мост 8. Ходовая часть 8.0 Ходовая часть 8.1. Передняя подвеска 8.2. Задняя подвеска 8.3. Амортизаторы 8.4 Возможные неисправности ходовой части, их причины и методы устранения 9. Рулевое управление 9.0 Рулевое управление 9.1 Особенности устройства 9.2. Осмотр, проверка и регулировка рулевого управления 9.3. Рулевой механизм 9.4. Тяги и шаровые шарниры рулевого привода 9.5. Кронштейн маятникового рычага 9.6 Возможные неисправности рулевого управления 10. Тормозная система 10.0 Тормозная система 10.1. Особенности устройства 10.2. Проверка и регулировка тормозов 10.3. Кронштейн педалей сцепления и тормоза 10.4. Главный цилиндр 10.5. Передние тормоза 10.6. Задние тормоза 10.7. Регулятор давления задних тормозов 10.8. Стояночный тормоз 10.9 Возможные неисправности тормозов, их причины и методы устранения 11. Электрооборудование 11.0 Электрооборудование 11.1. Схемы электрооборудования 11.2. Освещение и световая сигнализация 11.3. Звуковые сигналы 11.4. Стеклоочиститель 11.5. Электродвигатель отопителя 11.6. Контрольные приборы 12. Кузов 12.0 Кузов 12.1 Особенности устройства 12.2. Ремонт остова кузова 12.3. Лакокрасочные покрытия 12.4. Антикоррозионная защита кузова 12.5. Двери 12.6. Капот, крышка багажника, бамперы 12.7. Остекление кузова и омыватель ветрового стекла 12.8 Панель приборов 12.8. Снятие и установка 12.9. Сиденья 12.10. Отопитель 13. Особенности ремонта 13.0 Особенности ремонта 13.1. Автомобиль ВАЗ–21011 13.2 Автомобили ВАЗ–21013 13.3. Автомобиль ВАЗ–2102 13.4 Автомобили ВАЗ–21021 и ВАЗ–21023 14. Приложения 14.0 Приложения 14.1 Моменты затягивания резьбовых соединений 14.2 Инструменты для ремонта и технического обслуживания автомобилей 14.3 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 14.4 Основные данные для регулировок и контроля
