Как снять подшипник с коленвала своими руками

Признаки неисправности подвесного подшипника ВАЗ 2107 и как проверить карданный вал своими руками

Первые признаки неисправности и износа подвесного подшипника ВАЗ 2107 (ПП) — это вибрация и стук кардана в начале движения автомобиля. После разгона авто, стук постепенно исчезает, переходя в вибрацию с шумом. Если с балансировкой оси ранее не возникало проблем, а стуки внезапно появились, то сразу необходимо сделать диагностику ПП.

Читать дальше: Сигнализация томагавк 900 переустановить время прогрева

Диагностирование выполняется в следующем порядке:

1. Установите авто на эстакаду, подъёмник или яму; 2. Под автомобилем найдите кардан;

3. Проверьте люфт ПП, перемещая деталь руками в осевом направлении — свободный ход не допускается; 4. Покрутите кардан и послушайте, как работает подшипник — вибрация, перекаты, скрежет, стук не допускаются; 5. Осмотрите корпус изделия, в том числе герметичность уплотнений подшипника — вытекание смазки не допускается; 6. Убедитесь, что крепление подвесного подшипника с кронштейном не ослаблено; 7. В представленных видео показано, как гудит подвесной подшипник ВАЗ 2101-2107 (инжектор), а так же как определить неисправность промежуточной опоры.

Видео: «Как гудит подвесной подшипник»

Видео: «Как проверить опору кардана»

Причины неисправности коленвала ВАЗ 2110

1. Одна из распространенных неисправностей, когда вкладыш буквально «прикипает» к коленвалу, вследствие чего вкладыш изнашивается и оставляет круговые риски на коленвале, способствуя износу шейки коленвала.

Причины поломки коленвала чаще всего вызваны недосмотром за необходимым уровнем масла в двигателе, несвоевременная его замена, реже — длительной работой двигателя на максимальных оборотах, в частности, еще и недостаточно прогретого.

Процесс замены коленвала сложный, требует от мастера глубоких познаний в конструкции двигателя, так как его придется разбирать. Плюс к этому необходимо провести замену вкладышей коленчатого вала, что потребует весьма специфический набор ключей, а также механическую лебедку, на который нужно будет поднять двигатель.

Если у вас есть все необходимое и вы уверенны в своих познаниях конструкции мотора, то вам поможет ниже приведенная инструкция:

1. Вынимаем аккумулятор.
2. Сливаем тосол и моторное масло.
3. Снимите с двигателя все навесные агрегаты (воздушный фильтр, карбюратор, стартер и т.д.).
4. Вывешиваем двигатель талью или используем подъёмник.
5. Отсоединяем заднюю, переднюю и правую опору двигателя ВАЗ 2110.
6. Откручиваем крепежные гайки кожуха сцепления и извлекаем мотор.
7. Кладем двигатель на подготовленный верстак и производим его полную разборку.
8. Выкручиваем крепежные болты крышек, которыми прикрыты коренные подшипники, а также болты крышек, которые прикрывают шатуны.
9. Вынимаем коленчатый вала, определить причину поломки, степень износа коленвала и вкладышей.

Для работы будет необходимо следующие:

• ключи и торцевые головки на 8, 10, 13, 17,19 мм;
• динамометрический ключ;
• домкрат;
• ёмкость для слива масла;
• смотровая яма или подъёмник.
• отвёртка плоская, молоток;
• вкладыши коренных подшипников ВАЗ 21080100010211;
• вкладыши шатунов ДМР 21010100010415;
• полукольцо упорного подшипника Lada 21010100518300.

Сливаем тосол и моторное масло. Вынимаем приводы передних колёс с полуосей КПП. Головкой «на 10» отворачиваем 16 болтов крепления поддона картера и снимаем его.

Ключом «на 19» отворачиваем болт крепления шкива привода генератора. Снимаем шкив привода генератора.

Головкой «на 10» отворачиваем шесть болтов крепления масляного насоса к блоку цилиндров.

Поддеваем отверткой масляный насос и снимаем его. На лицо металлическая округлая выработка от коленвала, вследствие неправильной работы одного из шатунов и выхода из строя упорных полуколец.

Ключом «на 13» отворачиваем два болта крепления кронштейна демпфера к картеру коробки передач.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач.

Ключом «на 19» отворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

Ключом с головкой «на 8» откручиваем шесть болтов крепления кожуха сцепления к маховику.

Ключом с головкой «на 17» отвинчиваем шесть болтов крепления маховика и снимаем его.

Ключом «на 10» отвинчиваем шесть болтов крепления держателя заднего сальника коленчатого вала.

Поддев держатель отвёрткой, снимаем держатель и прокладку.

Головкой «на 14» отворачиваем гайки крепления крышки шатуна (шатун при этом должен находиться в НМТ).

Головкой «на 17» отворачиваем десять болтов крепления крышек коренных подшипников коленчатого вала.

Подвесной подшипник карданного вала ВАЗ 2107: размеры, цены, как выбрать, какой купить

Конструкция промежуточной опоры карданного вала ВАЗ 2101 — ВАЗ 2107 состоит из шарикового однорядного радиального подшипника закрытого типа со смазкой, который находится внутри корпуса изготовленного из металла и резины. Закреплён шарикоподшипник стопорным колечком. На корпусе ПП имеется крепеж в виде скобы с отверстиями.

Маркировка шарикоподшипника: по ГОСТ 6-180605; по ISO 62305.2RS; Заводской (серийный или каталожный) номер подвесной опоры ВАЗ 2107: 2105-2202078.

Подвесной подшипник ВАЗ 2107 для замены, цены которых представлены в таблице, выбирают исходя из рекомендаций опытных авто слесарей и работников СТО. Ниже представлен перечень предпочтительных производителей для покупки детали. На вопрос «Сколько стоит подвесной подшипник для ВАЗ 2107?» подробно ответит данная таблица

Обратите внимание на фотографии оригинальных ремонтных комплектов представленных в списке

Таблица стоимости подвесного подшипника ВАЗ 2107

№ п/п	Марка	Номер по каталогу (артикул)	Цена 2020 год, руб	Комплектация
Стопорное кольцо	Подшипник 6-180605	Болты	Инструкция
1	VBF (ВПК) Россия Аналог	2105-2202078	580	+	+	+	+
2	АвтоВаз Россия Оригинал	2105-2202078-82	400	+	+	+	+
3	Rosteco Россия Аналог	20072	400	+	+	+	+
4	СЭВИ Россия Аналог	3103	420	+	+	+	+

Таблица размеров подвесного подшипника 6-180605 (62305.2RS)

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр, d	mm	25
Наружный диаметр, D	mm	62
Номинальная высота, B	mm	24
Радиус монтажных фасок, r	mm (min)	2,0
Грузоподъемность динамическая	kH	22,5
Грузоподъемность статическая	kH	11,4
Номинальные обороты	об/мин	7500
Радиальный зазор	mm	0,01-0,024
Тип стали	—	ШХ-15
Тип смазки	—	С17 (Литол-24)
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	—
Момент затяжки	kN*M	—
Шероховатость колец	Ra	0.32
Количество шариков	шт.	7
Диаметр шарика	mm	11,509
Вес	г.	325

Размеры

Толщина коренного подшипника-вкладыша составляет около 1,5-2 миллиметров. Нужно отметить, что иногда в качестве материалов для производства этой детали может применяться другой состав – вместо меди и свинцово-оловянных сплавов используют специальные сплавы на основе алюминия.

Но стандартизация материалов для изготовления этих изделий отсутствует – каждый производитель изготавливает вкладыш по своим уникальным формулам. Единственное, что объединяет изделия между собой – это стальная лента.

Практика показывает, что используются следующие размеры слоев при производстве подшипников скольжения. Так, толщина стальной основы составляет от 0,9 миллиметра и более. Основной слой имеет толщину до 0,75 миллиметра. Слой никеля – 0,001. Слой сплава олова и свинца – 0,02-0,04 миллиметра. Оловянный слой — 0,005.

Любые сплавы, использующиеся в производстве, индивидуально подбираются для каждого мотора и рассчитываются, учитывая твердость материалов, из которых изготавливается коленчатый вал. Для повышения ресурса и работоспособности новых или ремонтных моторов рекомендуется применять только те детали, которые советует использовать производитель.

Чем тоньше коренной подшипник, тем более высокими характеристиками он обладает. Более тонкие изделия гораздо лучше лежат на постели, обладают лучшим отводом тепла, зазоры в них ниже. В современных моторах производители стараются использовать более тонкие подшипники скольжения.

Вкладыш должен быть изготовлен не только из правильно подобранных компонентов. Также очень важна и форма. Дело в том, что для правильного монтажа необходимо, чтобы подшипник имел натяг на диаметре постели коленчатого вала.

Натяг делают не только по диаметру изделия, но и по его длине. Так удается достичь отличного контакта между вкладышем-подшипником и постелью. Для валов диаметром до 40 миллиметров натяг должен составлять от 0,03 до 0,05 миллиметра. Для более крупных валов (70 миллиметров) и выше натяг составляет от 0,06 до 0,08 миллиметра.

В устройстве этой детали также имеется верхняя часть – это крышки коренных подшипников. Они фиксируются болтами или же шпильками на картере двигателя.

Производится данная деталь, а именно вкладыш, методом штамповки из стальной ленты. Штамп придает детали форму. А затем выполняется обработка торцевых частей и рабочей поверхности. Данная деталь очень точная. Допуск от номинального размера до 0,02 миллиметра на длину и до 0,005 по толщине.

Замена ступичного подшипника на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Ступичный подшипник- для чего вообще нужен подшипник, мы думаем Вы знаете, но для тех кто не знает, в двух словах скажем, чтобы какие ни будь детали вращались, крутились и т.д., подшипники бывают нескольких видов, а именно подшипники скольжения и подшипники качения (Это по видам трения), ещё подшипники классифицируются по тому, где они будут использоваться, вот к примеру взять подшипник скольжения, классификация “Радиальный – он воспринимают радиальную нагрузку и предназначены для работы в тяжелых условиях, его температура максимум может достигать целых 400 °С, а скорость относительного перемещения поверхностей может быть максимум 40 м/с”, ещё бывают подшипники классификации “Опорный”, “Самоустанавливающийся” и другие.

Примечание! Для замены подшипника ступицы, нужно будет приобрести: Рем комплект для ступицы (Там подшипники будут и смазка), а так же запастись молотками, отвёртками и всеми необходимыми ключами и конечно же выбрать свободный день и приступить к работе!

Где находится ступичный подшипник? Прочитав само название, уже можно понять что подшипник связан со ступицей, так вот он располагается во внутренней её части, обычно при осуществлении замены данного подшипника, люди снимают тормозной диск совместно со ступицей, потому что отделять тормозной диск это только время своё терять, а поменять подшипник на установленной ступице вообще никак не получиться, поэтому её нужно будет снять (Не снимая тормозной диск) и после чего осуществить замену.

Когда нужно менять ступичный подшипник? Когда он гудеть начнёт, но вся суть в том что это очень тяжело определить когда ездишь постоянно на автомобиле, потому что сильно гудеть подшипник начнёт только тогда, когда действительно уже весь разобьётся и придёт в негодность, поэтому так проверять это не вариант, для осуществления более точной проверки, нужно будет вывесить сперва колесо (Вначале правое переднее, потом левое, без разницы, оба колеса проверить нужно) и после этого, прокрутить рукой его, оно должно будет крутиться без каких либо заеданий и гула (Постороннего звука), быть не должно (Могут только колодки об тормозной диск задевать, но этот звук будет совершенно другим, как гудит подшипник и как трут колодки, Вы различите), более подробно о том как его проверить, смотрите в ролике ниже, там и про этот гул будет сказано, а ещё о том, как посредством покачивания определить, пришёл ли подшипник в негодность или ещё нет пока.

Допустимая температура подшипника электродвигателя

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>pan class=»word w617″>Предельно-допустимая температура подшипников электродвигателя должна соответствовать следующим значениям:

• для подшипников качения (шариковых или роликовых), использующихся в бытовых моторах и применяющихся в большинстве случаев на производстве, температура должна быть не более 100°С;
• для подшипников скольжения, не должна превышать 80°С, в этом случае температура масла должна быть менее 65°С.

На производстве, при необходимости работы электродвигателя в жарких условиях нужно применять специальные модели подшипников, которые могут выдерживать достаточно высокие температуры.

Предварительная оценка ситуации

Желательно вначале самостоятельно выполнить проверку автомобиля на присутствие неисправности рулевой колонки или рейки, чем сразу же мчаться на автостанцию технического обслуживания. Ведь там даже за диагностирование рейки с автовладельца запросят существенную денежную плату. Наверняка диагностировать люфт в рейке и износ подшипника можно если поднять передние колеса автомобиля, например, с помощью домкрата. Если вы обнаружите люфт при повороте колес руками или при повороте руля — это уже сигнал к ремонту. Так же, если при повороте руля будут слышны характерные звуки изношенного подшипника, то , наверняка подшипник нуждается в замене.

Как правильно поменять подшипники вала руля? Для этого можно провести все нужные работы самостоятельно, если автовладелец разбирается в устройстве рейки и колонки. Или можно обратиться за содействием к специалистам автосервиса, которые довольно быстро устранять неисправность рулевого вала. Но необходимо учитывать, что такие ремонтные работы для замены подшипников рейки будут стоить существенных финансов. Тем более, в ремонте колонки и рейки нет ничего очень сложного для обращения к специалистам. Потому будет значительно лучше и быстрее выполнить все самостоятельно, достаточно лишь набраться терпения и запастись нужными инструментами.

Как снять подшипник с вала съемником

На сегодняшний день, существует специальное приспособление, которое предназначено для демонтажа подшипника. Хоть подшипников в автомобиле довольно много и они все очень разные, для каждого из них придуман свой съемник, при помощи которого удаление подшипника проходит просто и легко. Однако, полный набор таких съемников есть только в специализированных сервисных центрах, да и то не у всех. Но как в таком случае поступить обычному водителю? К счастью, выход из этой ситуации все же есть. Каждый автомобилист может снять подшипник с коленчатого вала самостоятельно, не используя съемник, а при помощи обыкновенных подручных средств, например, зубила, инерционного крюка и так далее. Сейчас мы рассмотрим эти методы более детально.

Чем грозит поломка подшипника коленчатого вала

Чаще всего после появления подозрительного шороха автомобиль сможет проехать ещё не одну сотню километров. Но не откладывайте замену подшипника в долгий ящик, поскольку пустячная на первый взгляд неисправность может обернуться другими проблеми:

• разрушение подшипника — причина повышенной вибрации коленвала, а это приводит к износу заднего сальника и появлению течи моторного масла;
• из-за потери опоры и нарушения балансировки хвостовик первичного вала испытывает знакопеременные нагрузки, что в конечном итоге может закончиться поломкой КПП;
• обоймы заклинившего подшипника могут повреждать посадочные места на валу коробки переключения скоростей или в фланце коленвала;
• при разрушении сепаратора и потере шариков усложняется демонтаж внешней и внутренней обоймы.

Как вы и сами видите, не стоит доводить дело до полного разрушения узла. Тем более, что вытащить подшипник из коленвала под силу даже начинающему водителю.

Действия при замене своими руками подшипника стиральной машины с фронтальной загрузкой

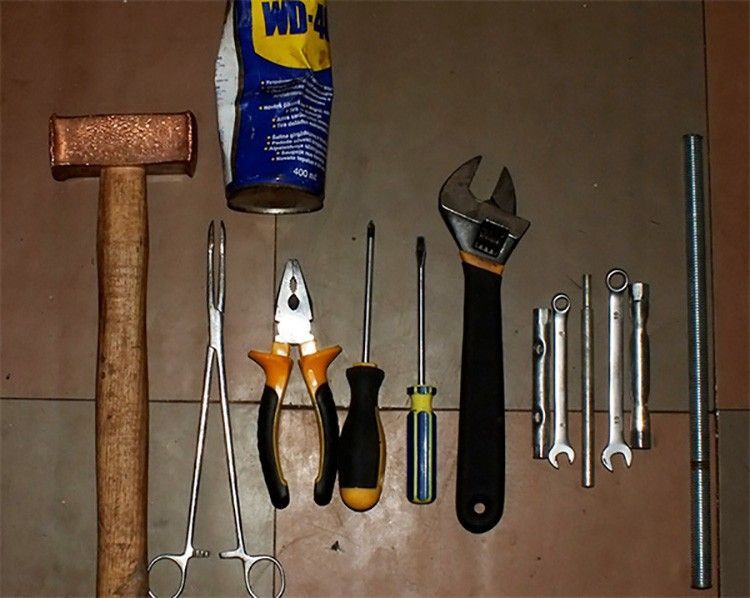

Как уже было написано выше, замена подшипника − это достаточно сложная задача, для выполнения которой необходимо разобрать стиральную машину. Для этого понадобятся следующие инструменты:

• молоток;
• резиновая (пластиковая) киянка;
• пассатижи;
• набор отвёрток;
• набор гаечных ключей;
• газовый ключ.

Кроме этого, необходимо иметь силиконовый герметик, аэрозоль WD-40, а также подшипники соответствующего размера и сальники, а также литол или иной вид подобной смазки.

К сведению! Если пользователь выполняет подобную работу впервые, то чтобы облегчить процесс сборки и не ошибиться, можно воспользоваться смартфоном и заснять все виды подключения различных узлов и электрических соединений до начала процесса разборки.

Работы по замене подшипника на разных моделях стиральных машин могут несколько различаться, но, тем не менее, основные этапы выполняются в следующей последовательности:

Иллюстрация	Описание действия
	Откручивается задняя крышка.
	Снимается ремень привода вала барабана.
	Заклинивается вращение барабана, для этого используется отвёртка или иной прочный инструмент.
	Откручивается гайка, фиксирующая шкив, и он снимается.
	Отсоединяются провода с ТЭНов и прочих элементов электрической схемы.
	Откручиваются элементы крепления барабана к корпусу машины и электрический двигатель.
	Откручивается и снимается верхняя крышка стиральной машины.
	Отсоединяются конструктивные элементы, расположенные в верхней части корпуса, не позволяющие извлечь барабан.
	Барабан извлекается из корпуса машины.
	При помощи отвёртки извлекается сальник.

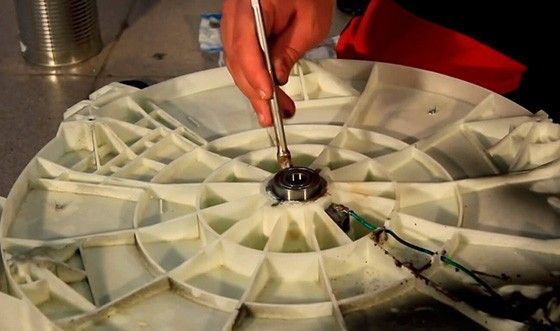

	Используя молоток и керн, сначала выбивается внутренний подшипник.
	Затем аналогичным образом извлекается наружный подшипник.
	Посадочное место очищается от грязи, и новый подшипник запрессовывается при помощи киянки или деревянной подкладки и молотка.

Для того чтобы выбить подшипник, можно использовать керн и молоток, как в выше рассмотренном случае, или специальные съёмники, если таковые есть в наличии.

Важно! При выбивании подшипника необходимо наносить удары по всей его окружности, в противном случае подшипник может пойти криво, и его заклинит, что приведёт к лишним проблемам, связанным с его извлечением.

Для облегчения установки нового подшипника в посадочное место его можно смазать солидолом или другим видом густой смазки. При установке подшипника, расположенного внутри корпуса барабана, можно использовать рукоятку молотка или специально изготовленную из дерева заготовку, соответствующую диаметру посадочного места. Аэрозоль WD-40 потребуется в том случае, если какие-либо элементы крепления не будут откручиваться, то их следует обработать этим препаратом. Сборка стиральной машины осуществляется в обратной последовательности по отношению к тому, как велась её разборка. После завершения проверяется работоспособность отремонтированного бытового прибора.

Типы и строение подшипников коленвала

Можно выделить следующие виды подшипников коленвала: опорные и упорные. По типу исполнения они могут быть качения или скольжения.

1. Подшипники качения. В таких подшипниках шарики (или ролики), заключенные в сепаратор, передвигаются по замкнутой траектории между внешним и внутренним кольцом тел вращения. Подшипник одевается на вал, плотно вставляется в блок двигателя. Такие подшипники применяются в качестве опорных на коленчатых валах двигателей с маленьким объемом (например, мопеды, мотоблоки). Еще подшипник качения используется для опоры и вращения первичного вала КПП, устанавливается во фланце коленчатого вала.
2. Подшипники скольжения устанавливаются в узлах коренных (опорных) и шатунных шеек коленчатого вала. Изготавливаются такие подшипники из стальной ленты в форме двух «полумесяцев» или цилиндрических втулок, соединенных между собой и с блоком двигателя специальным замком. Сверху подшипники с шейками фиксируются крышками на болтах. На поверхность трения подшипников коленчатого вала наносят специальное «антифрикционное» покрытие, которое препятствует износу. Проточки и отверстия в теле подшипника позволяют смазывать его принудительно. На более старых двигателях встречаются коленчатые валы, у которых передний и задний коренные подшипники скольжения (крайние с противоположных концов), выполнены в виде не разрезных втулок.

Коленчатый вал мопеда с опорными подшипниками качения

Подшипник качения в фланце коленчатого вала

В работе коленчатого вала необходимо предупредить продольные осевые смещения. Для этого также применяют подшипник скольжения, но устанавливают его в вертикальной плоскости. Такой подшипник является упорным. Он имеет форму «полуколец» и устанавливается между плоскостями постели вала и торцом его щеки. Полукольца не дают смещаться валу вперед или назад во время нагрузок. В современных двигателях коренные подшипники коленвала часто объединяют с упорными.

Упорный подшипник коленчатого вала в форме полукольца в блоке двигателя

Комплект коренных подшипников коленчатого вала с совмещенными упорными подшипниками

Проверка и замена

Так как коленчатый вал работает в тяжелых условиях под воздействием высоких температурных и других нагрузок, то на оси его могут удерживать только эти подшипники. Шейки выполняют роль внутренней обоймы, а вкладыши – наружных. Как и прочие элементы двигателя, эти детали также нужно периодически менять.

Меняют вкладыши чаще по причине износа, а также по причине проворота. Провернуть вкладыш может по следующим причинам. Это вязкое масло, попадание в масло абразива, малый натяг при установке крышки, недостаточная вязкость смазочного материала, эксплуатация в условиях перегрузок.

Какой подшипник стоит на коленвалу

Разновидностей подшипников существует не один десяток, а тип или вид подшипника напрямую зависит от специфических особенностей его применения. Однако, в данный момент, мы говорим о автомобильных подшипниках, которых существует всего лишь два вида — подшипник качения и подшипник скольжения.

Ни для кого не секрет, что автомобильные подшипники выполнены в виде кольца, по окружности которого расположены дорожки качения или желоба. Во время непосредственной эксплуатации устройства, с помощью этих дорожек качения и производится качение всего тела. Что касается принципа работы подшипника, то тут тоже все достаточно просто. Непосредственно трение в подшипнике случается при скольжении поверхностей, что соприкасаются. В этом случае, подшипник выполнен в виде гладкого корпуса, имеющего цилиндрические отверстия.

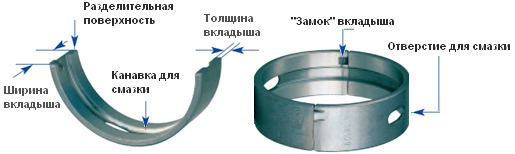

Конструкция вкладышей коленвала

Подшипник скольжения коленчатого вала — составной, содержит два металлических плоских полукольца, полностью охватывающих шейку коленвала (сверху и снизу). В этой детали выполняется несколько элементов:

• Отверстия (одно или два) для пропуска масла в масляные каналы в коленчатом валу и шатуне;
• Замки в виде шипов или пазов под штифты для фиксации подшипника в опоре постели коленвала или в нижней головке шатуна;
• Продольная канавка для подачи масла в отверстие (выполняется только на вкладыше, расположенном со стороны канала — это нижний коренной вкладыш и верхний шатунный вкладыш);
• В буртовых упорных вкладышах — боковые стенки (бурты) для фиксации подшипника и ограничения осевого перемещения коленчатого вала.

Вкладыш — это многослойная конструкция, основу которой составляет стальная пластина с нанесенным на ее рабочую поверхность антифрикционным покрытием. Именно данное покрытие обеспечивает снижение трения и длительный срок службы подшипника, оно изготавливается из мягких материалов и, в свою очередь, также может быть многослойным. Покрытие вкладыша за счет меньшей мягкости поглощает микроскопические частицы износа коленвала, предотвращает заклинивание деталей, образование задиров и т.д.

По конструкции вкладыши коленчатого вала делятся на две основные группы:

• Биметаллические;
• Триметаллические.

Наиболее просто устроены биметаллические подшипники. Их основу составляет стальная полоса толщиной 0,9-4 мм (в зависимости от типа и назначения детали, коренные подшипники — толще, шатунные — тоньше), на которую нанесен антифрикционный слой толщиной 0,25-0,4 мм. Данный слой изготавливается из медно-свинцово-оловянного (бронзового), медно-алюминиевого, медно-алюминиево-оловянного, алюминиево-кремниево-свинцового, алюминиево-кремниево-свинцово-оловянного или иных мягких сплавов с содержанием алюминия и меди до 75%, и олова (которое выступает в роли твердого смазочного материала) до 25%, также могут содержать небольшое количество никеля, кадмия, цинка и других металлов.

Триметаллические вкладыши помимо основного антифрикционного покрытия имеют покровный слой толщиной 0,012-0,025 мм (12-25 мкм), обеспечивающий защитные свойства (борется с коррозией и чрезмерным износом основного слоя) и улучшающие антифрикционные качества подшипника. Данное покрытие изготавливается из свинцово-оловянно-медного сплава с содержанием свинца 92-100%, олова до 12% и меди не более 3%.

Также в подшипниках скольжения могут присутствовать дополнительные слои:

• Верхний защитный слой из олова — чисто оловянное покрытие толщиной всего 0,5-1 мкм, обеспечивающее защиту от коррозии, жира и загрязнения во время транспортировки, установки и приработки вкладыша;
• Нижний защитный слой из олова — такой же слой, нанесенный с наружной стороны вкладыша (обращенной к опорам коленвала или внутренней части головки шатуна);
• Никелевый подслой (никелевый барьер, прокладка) — тонкий, не более 1-2 мкм слой никеля между основным антифрикционным покрытием и покровным слоем. Данный слой предотвращает диффузию атомов олова из покровного слоя в основной, что обеспечивает постоянство химического состава основного антифрикционного покрытия. При отсутствии никелевого барьера в основном покрытии может увеличиваться концентрация олова, что приводит к негативным изменениям характеристик подшипника.

Рассмотренная структура подшипников скольжения не является стандартом, многие производители предлагают свои уникальные схемы и конструкции. Например, основной антифрикционный сплав может наноситься на стальную основу не непосредственно, а через дополнительный подслой из алюминиевого или медного сплава, покровный слой может иметь разнообразный состав, в том числе без содержания свинца, и т.д.

Порядок разборки болгарки Спарки

Вне зависимости от мощности болгарок семейства Sparky порядок разборки практически одинаковый.

Разборка начинается с демонтажа угольных щеток. Их легко достать, когда вы снимите крышку корпуса или защиту на щеткодержателях.

Все дело в том, что для извлечения ротора из корпуса статора угольные щетки препятствуют извлечению ротора, затирая по ламелям коллектора.

На следующем этапе рассоединяются корпус редуктора и корпус статора. Надо только выкрутить четыре винта, крепящих корпус редуктора и корпус статора.

Для разборки корпуса редуктора надо снять крышку, открутив четыре винта. В крышке редуктора смонтирован узел вала ведомой шестерни. Разборку узла вала ведомой шестерни мы уже рассмотрели.

Электрическую часть разобрать еще проще, поскольку количество деталей в ее составе еще меньше.

Угольные щетки смонтированы в щеткодержателях и зафиксированы специальными прижимными пружинами. Доставая щетки при ремонте, запоминайте места и направления их установки. Щетки изнашиваются неравномерно. И на износ щеток оказывает влияние угол вращения ротора.

Порядок проведения работ по замене подшипника

Чтобы подобраться к неисправному узлу, придётся снять коробку переключения передач, сцепление и маховик. Подобную работу проводите на подъёмнике, яме или эстакаде, используя специальный съёмник подшипника коленвала (приспособление для выпрессовки из глухих отверстий).

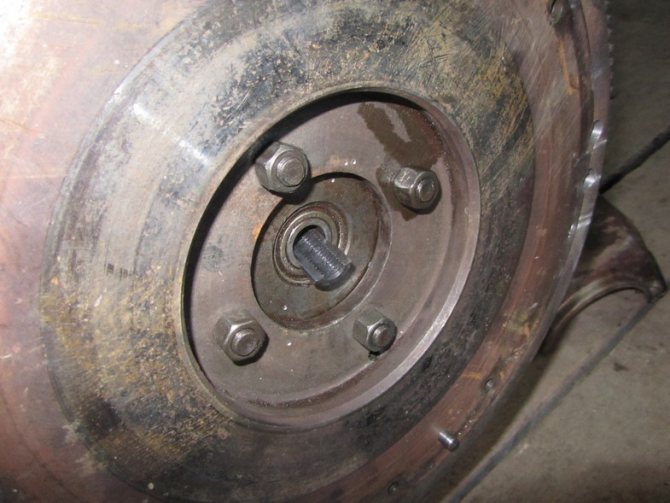

Съёмник подшипника коленвала

Порядок замены следующий:

1.Первое – это разберите приспособление для демонтажа подшипника коленчатого вала на составные части, иначе при его установке повредите резьбу. После этого смажьте конический выступ на втулке съёмника моторным маслом или консистентной смазкой – это убережёт её поверхность от повреждений.

2.Установите распорную втулку выпрессовки во внутреннюю обойму подшипника и забейте приспособление внутрь до упора.

3.Чтобы вытащить подшипник из коленвала, проделайте следующее. Сначала заверните винт съёмника от руки. Затем, придерживая втулку выпрессовки от проворачивания рожковым ключом «на 14», затягивайте винт головкой «на 17». Упираясь в глухую стенку отверстия во фланце коленвала, хвостовик приспособления выдвигается из муфты, выталкивая её вместе с подшипником из гнезда.

4.Сняв повреждённую деталь, протрите посадочное место в коленчатом валу от пыли и смажьте моторным маслом. Не забудьте проверить и при необходимости пополнить количество смазки в новом подшипнике – производители нередко грешат излишней экономичностью.

5.Устанавливая на место новый подшипник коленвала ВАЗ 2107, проконтролируйте, чтобы он не перекашивался. Окончательную запрессовку проводят молотком и подходящей оправкой. Если же таковой не нашлось, то используйте демонтированный узел или забейте подшипник жёсткой резиновой киянкой.

6.Монтаж завершён, когда верхняя плоскость подшипника находится заподлицо с фланцем.

Если вам не удалось найти выпрессовку, не отчаивайтесь. О том, как снять подшипник с коленвала без приспособления, знает каждый опытный автомеханик. Вам понадобится в этом случае: выколотка диаметром 15 мм (можно использовать подходящий болт) и пластичный материал – смешанный с опилками литол, пластилин или хлебный мякиш. Его закладывают через проём во внутренней обойме таким образом, чтобы заполнить пространство под подшипником. Затем в отверстие вставляют выколотку и бьют по ней молотком. Расширяясь в стороны, мягкая смесь выдавливает подшипник наружу. Так вы сможете заменить неисправный узел и избежать неприятностей в дальнейшем.

Ещё кое-что полезное для Вас:

• Как заменить задний сальник коленвала ВАЗ своими руками?
• Как заменить передний сальник коленвала ВАЗ самому?
• Какие бывают стуки в двигателе, причины возникновения, диагностика

Проверка подшипников электродвигателя

Необходимо всегда проверять состояние подшипников электродвигателя. Если их износ значительно превышает допустимые пределы, они начинают перегреваться, а работа мотора становится шумной. При игнорировании такой работы мотора и несвоевременной замене подшипников, при вращении неподвижная часть мотора статор и его подвижная – ротор, начинают касаться друг друга и это может привести к серьезной поломке мотора и, как следствие, замене якоря или ротора.

Проверять подшипники можно самостоятельно. При этом,электродвигатель нужно поместить на твердую поверхность, далее положить сверху на него руку и несколько раз провернуть вал

Ротор при вращении не должен заедать, также необходимо обратить внимание присутствуют ли царапающие звуки или вращение ротора с рывками, это свидетельствует о том, что подшипники потребуют замены в самое ближайшее время

Снятие подшипника коленвала

Теперь рассмотрим, как снять подшипник коленвала. Существует два варианта:

1. Для извлечения детали можно изготовить крючок своими руками. Для этого понадобится отрезок прута длиной около 400 мм и диаметром от 6 до 8 мм, а также металлический цилиндр со сквозным отверстием, диаметр которого больше, чем прут.

Крюк делается так:

• отступите 10 мм от края прута и загните этот небольшой край под углом в 90 градусов;
• оденьте цилиндр на стержень;
• на другом конце прута закрепите отрезок так, чтобы получилось Т-образное окончание.

Чтобы извлечь подшипник, нужно вставить металлический стержень в его обойму и зацепить деталь изготовленным загибом. Стуча по Т-образному окончанию и с каждым ударом проворачивая стержень, можно вытащить нужную деталь.

1. Если вы не хотите изготавливать приспособление или у вас нет подходящих материалов, можно снять подшипник с коленвала при помощи болта или металлического цилиндра диаметром 14,5 мм. Подобрать болт и цилиндр нужно так, чтобы они входили в отверстие с небольшим запасом в диаметре ― не очень свободно и не очень туго.

Порядок демонтажа в этом случае таков:

• для начала необходимо залить солидол или другую смазочную жидкость в пространство за подшипником через соответствующее отверстие;
• цилиндр или болт сначала вставляется во внутреннюю обойму, а потом забивается до упора молотком;
• как только стержень полностью войдёт в отверстие, добавьте ещё смазывающей жидкости;
• из-за большого количества смазки и давления стержня подшипник выйдет из гнезда коленчатого вала.

Как определить поломку

Визуально очень сложно понять, что произошло нарушение в работе коленвала из-за выхода из строя подшипника. Для этого придётся полностью разбирать двигатель. Но есть несколько признаков, которые достоверно указывают на поломку:

1. Сильная вибрация коленчатого вала или его неравномерная работа вследствие нарушения баланса. Причиной этого как раз является неисправный подшипник.
2. Попадание масла в систему трансмиссии. Это происходит вследствие повреждения сальника неисправным подшипником. Сальник растрескивается и часть масла вытекает наружу, в трансмиссию.

Повреждения этой детали оказывают влияние не только на коленвал, но и на первичный вал, расположенный в коробке передач. В результате могут появиться нарушения в работе коробки передач.

Какой подшипник стоит на коленвалу

Разновидностей подшипников существует не один десяток, а тип или вид подшипника напрямую зависит от специфических особенностей его применения. Однако, в данный момент, мы говорим о автомобильных подшипниках, которых существует всего лишь два вида — подшипник качения и подшипник скольжения.

Ни для кого не секрет, что автомобильные подшипники выполнены в виде кольца, по окружности которого расположены дорожки качения или желоба. Во время непосредственной эксплуатации устройства, с помощью этих дорожек качения и производится качение всего тела. Что касается принципа работы подшипника, то тут тоже все достаточно просто. Непосредственно трение в подшипнике случается при скольжении поверхностей, что соприкасаются. В этом случае, подшипник выполнен в виде гладкого корпуса, имеющего цилиндрические отверстия.
