Как сделать подсветку салона автомобиля своими руками?

Светодиодная подсветка фар – изысканный взгляд

С целью создания полноценного образа у автомобиля, кроме оригинальной покраски кузова часто применяют декорирование фар (за счёт дополнительной подсветки). Причём при правильном построении такой системы светодиодное освещение может использоваться и с практической точки зрения, как источник ДХО (дневные ходовые огни). Учитывая энергоэкономию светодиодов, это существенная разгрузка системы электропитания, которая будет способствовать её более долгой и надёжной работе, а также снижению расхода топлива.

Выполнить качественную подсветку фар можно в тюнинг ателье либо самостоятельно, приобретя специальные комплекты. Это несложно, но красиво и необычно.

Удовлетворит ли результат, если самостоятельно установить неоновую подсветку в салон автомобиля

На eBay, Aliexpress и других сайтах, и тем более в автомобильных магазинах, а также прямо в автосервисах можно приобрести неоновую подсветку для салона автомобиля. Менее распространенное название этих светящихся шнурков, которое используют профессионалы тюнинга, – амбиентное освещение . Его используют для придания особого шарма многие топовые автопроизводители, разделяя приглушенным светом части дверных карт, подсвечивая ручки, бардачки и пространство в ногах.

Игра света-тени выглядит не просто эффектно – ошеломляюще, особенно в тот момент, когда вы впервые видите нечто подобное в автомобиле. Но тут же возникает вопрос: а можно ли сделать такое же освещение на своем уже не новом и не таком уж и дорогом, но столь любимом автомобиле? Как это будет выглядеть, и сложно ли это будет сделать?

Давайте коротко в примерах посмотрим на результат, ответив на первый вопрос. Итак, есть ли смысл устанавливать неоновую подсветку с точки зрения визуального качества?

Кстати, системы рассеивания легкого света в ноги можно теперь найти практически на любую модель, а так как где попало ее установить не получается, всегда можно приложить смекалку или обратиться к профессионалам — они точно помогут.

фото: flickr.com

Однозначно можно ответить, что игра стоит свеч. В пример приведем результат проделанной работы зарубежных кастомайзеров DMP Car Design, которые установили амбиентное освещение салона на неновый, но все еще крутой Mercedes Benz E-Class в кузове W212. То, как выглядит подсветка после ее установки, явно говорит о том, что она почти не отличается от аналогичного оборудования, обычно предлагаемого производителями автомобилей с завода!

Демонстрационное видео результата работы прилагается в Instagram:

Варианты оформления подсветки

Автомобилист сам должен выбрать, какой именно вариант подсветки, опираясь на её принцип работы, лучше установить на днище собственного транспортного средства.

В общей сложности можно выделить такие варианты:

1. Прямое подключение. Это самое простое и элементарное соединение. Тут дополнительные осветительные приборы напрямую соединяются с электросетью машины.
2. На дистанционном управлении. В качестве органа управления может выступать установленная кнопка на приборной панели, либо же дистанционный пульт.
3. Мигающая подсветка. Здесь потребуется специальный контроллер, обладающий соответствующей функцией.
4. Автономная работа. Смысл в том, что подсветка не будет зависеть от электросети машины. У ламп предусматривается собственный источник питания.

Системы можно усложнять и упрощать, выбирая лишь один вариант, либо комбинируя их между собой.

Подсветка может иметь только один цвет, либо сразу несколько ламп разного цветового оформления. При желании можно даже сделать такую систему, которая будет подстраиваться и работать в такт включаемой музыки. Своего рода световое шоу под машиной. Выглядит эффектно.

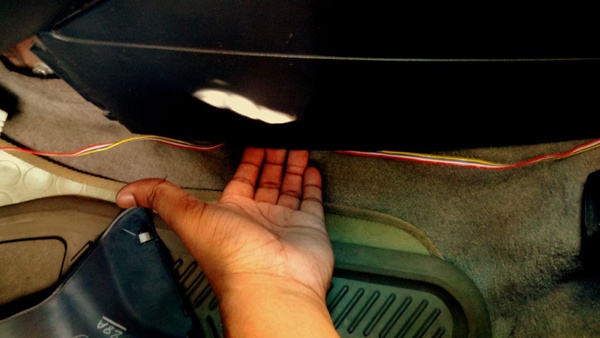

Подсветка ног

Если совсем недавно подсветку ног можно было увидеть только в элитных автомобилях, то сегодня она встречается даже в бюджетных моделях. Сегодня на рынке представлены специальные наборы для упрощенного монтажа, в комплектацию которых входит 4 светильника (для каждого сидения) и пульт управления. Монтировать ножную подсветку довольно просто, для этого нужно лишь выполнить следующие действия:

• Зафиксируйте элементы при помощи двустороннего скотча.
• Уложите провода под края напольных ковриков.
• Запитайте подсветку от гнезда прикуривателя.

Имеются еще более простые комплекты, состоящие из простейших светильников, без пульта управления в наборе. Такое освещение менее яркое и долговечное, однако более дешевое (до 500 рублей). Также в продаже имеются и дорогостоящие наборы с возможностью управления через вай-фай и сменой цвета. Их стоимость находится в пределе 1500 рублей.

Подсветка салона автомобиля – яркий внутренний мир

Использование светодиодной подсветки в тюнинге автомобилей развивается по двум направлениям – экстерьер и интерьер. Среди автолюбителей нет единства мнений о необходимости и уместности применения подсветки в украшении внешнего облика. Однако большинство сходится во мнении, что это отличный инструмент для создания интересного и оригинального салона машины. Во многом этому способствует простота установки и скрытность от чужих глаз, которая позволяет переделывать подсветку до её идеального состояния, не приковывая насмешливых взглядов окружающих.

Практически любое авто можно преобразить, не нарушив стиля, с помощью уникальной подсветки салона. Широкое распространение светодиодов в доработке автомобиля связано как с их внешней привлекательностью (широкий спектр тонов света), так и с эффективностью (высокая яркость и надёжность). Так что, даже не планируя создание особой подсветки в салоне, каждый автовладелец может задуматься о замене стандартного освещения на светодиодное. Это простая процедура, которая поднимет общую освещённость и комфортность обстановки в салоне.

В тоже время использование неонового света в интерьере машины конечно не связано с повышением освещения салона, а имеет цель выделить особые зоны пространства. Но гармонично впишется неон, пожалуй, только в спорткары, а в обычных машинах это будет чересчур пафосное решение. С технической точки зрения монтаж внутренней неоновой подсветки не представляется сложным, однако в случае отсутствия опыта работы с электропроводкой автомобиля или скудными знаниями электротехники рисковать не стоит. Профессиональная автомастерская поможет создать необходимый образ салона, при этом гарантировав безопасность и работоспособность системы.

Меры предосторожности во время работы

Так как монтаж светодиодной полосы требует контакта с электричеством, соблюдайте меры предосторожности, делайте все аккуратно

• работу проводите на подъемнике либо в специальной смотровой яме при хорошем освещении;
• по возможности пользуйтесь очками и перчатками;
• беритесь за дело, только если хорошо разбираетесь в электронике;
• инструменты применяйте по назначению.

При соблюдении всех нюансов и правил установки вас навряд ли оштрафуют или лишат ВУ. Однако, опытный сотрудник ГИБДД обязательно найдет вашу креативность неуместной при использовании автомобиля и может оказаться несговорчивым. Во избежание этого не превышайте установленных правилами ограничений, изучите вопрос тщательно, но будьте готовы к тому, что вам могут, как разрешить, так и запретить пользоваться данным аксессуаром.

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Размещение ленты

Для начала подбираем место для помещения ленты. В идеальном варианте ее не должно быть видно. Но, она должна хорошо светить на коврик. Определившись с местом установки, можете переходить к подготовке ленты:

• Для начала нужно отмерить нужный кусочек ленты. Учтите, что она может отрезаться только в определенных местах. В связи с эти лучше сделать ее немного короче, чем допустить провисания;
• Дальше нужно аккуратно припаять небольшие кусочки четырехжильного провода к ленте;
• Тестируем, для этого нужно подключить получившуюся конструкцию к источнику питания;
• Если все в порядке, то изолируем соединения. Проще всего воспользоваться силиконовым герметиком, но можно обойтись обычной изолентой;
• Крепим получившийся осветительный прибор на место. Для этого можно воспользоваться пластиковыми стяжками или силиконовым клеем.

Эти работы придется проводить при любом способе подключения. После этого нужно решить, куда подключить подсветку. Тут многое зависит от ваших целей и пожеланий.

Алгоритм установки и подключения

Монтаж целостной конструкции светодиодной подсветки рекомендуется начинать в удобных условиях на отдельном столе:

1. Сначала припаять конденсатор к плафону на то место, куда вставлялась раньше лампочка (+ присоединить ближе к выключателю, а – к обратной стороне).
2. Обжать концы светодиодной ленты и обычные концы провода с помощью клемм.

В итоге получится плафон с конденсатором и проводами с клеммами «мама» на концах, два провода для подключения плафона к сети с клеммами «мама», а также лента с разными клеммами.

На следующем этапе следует подключить провода к плафону. Здесь главное – не перепутать полярность. После подсоединения с помощью блока питания проверить конструкцию.

Убедившись в работоспособности ленты, можно приступать к монтажу на автомобиль. Можно установить ленту по периметру лобового окна. Провод питания от плафона пойдет под пластиковой панелькой.

Установку нужно проводить в следующем порядке:

1. На первом этапе с левой стороны стекла демонтировать вертикальную пластиковую панель с левой стороны стекла.
2. Здесь находятся провода, идущие от плафона. С помощью многофункционального тестера определить их полярность.
3. После этого следует укоротить провода до оптимальной длины так, чтобы не было провисания. Установить на «+» цветной провод, а бесцветный кабель – на «минус». Теперь проводка готова.
4. С помощью герметика закрепить светодиодную ленту по периметру лобового стекла.
5. Проверить работоспособность ленты, надеть на клеммы термоусадку.
6. На следующем этапе установить плафон, подключив его с одной стороны к ленте, а с другой – к питанию.
7. Все контакты тщательно заизолировать, закрепить плафон.

Красивая подсветка салона готова. Таким образом, украсить салон качественной подсветкой может любой владелец автомобиля, даже не обладая специальными навыками и умениями.

Монтаж светодиодной ленты

Светодиодную подсветку в ноги в авто можно прикрепить по схеме, которая одинакова для всех марок машин. Для монтажа потребуется:

• термоусадочная пластиковая трубка;
• провода, сечение которых 4 х 0,5 мм;
• одиночные диоды и светодиодная лента (разрешается использовать готовую ленту заводской сборки SMD 5050, но ее стоимость в разы выше, поэтому лучше всего купите RGB-ленту, которая продается на метраж).

Монтировать подсветку разрешается на панели приборов, в местах, где расположены салонные лампы, и в тех зонах, где установлены заводские элементы освещения. Штатные лампы обладают таким же цоколем, как и одиночные светодиоды. Поэтому при надобности их можно без проблем заменить.

После этого определите место монтажа подсветки. Изначально следует отмерить нужную длину ленты. Резать ее можно только в определенных местах, где располагаются контакты для пайки. Провод следует отмерить так, чтобы его длины хватило до замка зажигания (лучше всего предусмотреть небольшой запас). Последовательность действий:

• Отрежьте провод и зачистите его концы.
• Припаяйте обработанные концы к ленте.
• Натяните термоусадочную трубку.
• Зажигалкой или бытовым феном прогрейте ее, пока она не затянется.

По такому же принципу работают с другими отрезками ленты. Далее надо удалить транспортировочную пленку с задней части светодиодной ленты и приклеить ее в заранее обозначенном месте. Под накладками стоек прячутся все провода и, при необходимости, сводятся под торпеду со стороны водителя.

Выбираем ленту для машины

Постараюсь не лить воду, а кратко разберем на что обращать внимание при выборе светодиодной ленты

Тип светодиодной матрицы

Светодиодная подсветка салона. Для подсветки салона автомобиля, включая багажник выбирайте — SMD 3528 60шт/м (размер одного светодиодного кристалла — 3,5×2,8мм). Почему она?

Во-первых мы получаем среднюю мощность 4,4-4,8 Вт на погонный метр со световым потоком порядка 250-300 Лм. При такой мощности светодиоды не требуют теплоотвода и светодиодная лента спокойно монтируется на пластиковые элементы. А светового потока достаточно для полноценного освещения любых элементов салона.

Во-вторых это самая распространенная лента в продаже, покупаем в первом попавшемся магазине.

Варианты типа SMD 5050, 5630, 5730 не подойдут ввиду высокой мощности. Неприятно высокая яркость и необходимость монтировать но теплоотвод, делает их не самым удачным выбором для светодиодной подсветки салона машины.

Наружное освещение автомобиля. Тут включаем голову. Если LED подсветка под днищем авто, можно выбрать светодиоды помощнее — SMD 5050 30/60 шт/м. Алюминиевый профиль будет нашим теплоотводом (про монтаж дальше). Для светодиодной подсветки номера машины или (не дай бог) фар головного света — это плохой выбор. Подобная светодиодная подсветка будет приманкой для инспекторов ГИБДД (про правила установки и штрафы читайте в конце статьи).

Обычные светодиоды или RGB — разницы нет. RGB чуть дороже, ее сложнее подключать и требует дополнительно контроллера управления (подробнее про подключение RGB ленты). Зато она позволяет менять цвет подсветки.

Класс защиты

В продаже преимущественно три класса защиты – IP20, IP65, IP68.

• IP20 – открытая лента без защитных покрытий, подходит для использования внутри сухих помещений. Боится влаги, пыли, любых механических воздействий.
• IP65 – с защитным силиконовым слоем, способным защитить от конденсата.
• IP68 – герметичные водонепроницаемая светодиоды, которые можно размещать на днище автомобиля.

Класс LED IP68

Для светодиодной подсветки бардачка или низа торпеды подойдет и IP20, если ее никто не будет дергать и поливать водой.

Для подсветки остальных элементов желателен класс IP 65-68.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин.

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

Немного теории

Реализовать подсветку днища автомобиля можно двумя путями. Первый предполагает покупку готового комплекта светильников со всей необходимой фурнитурой. Средняя цена набора из четырёх светильников – 5000 рублей. Плюс стоимость подключения – 1000-2000 рублей (зависит от сложности). При этом гарантии, что китайская светящаяся трубка со светодиодами внутри проработает больше года, нет.

Второй путь предусматривает выбор всех деталей подсветки отдельно, опираясь на собственные предпочтения. В итоге затраты снижаются в несколько раз. В обоих случаях придётся повозиться с установкой светильников и подключением их к бортовой сети. Но второй путь интересней и увлекательней, так как предполагает познание четырёхколесного друга более близко.

Виды подсветок

В настоящее время подсветку днища автомобиля выполняют преимущественно на базе светодиодных лент. Они экономичные и долговечные, ярко светят и не нагреваются. Напряжение питания светодиодной ленты практически совпадает с напряжением на аккумуляторе, что упрощает задачу с подключением. А широкая цветовая гамма удовлетворит вкус любого автовладельца. Самые привередливые водители могут установить на днище RGB-подсветку и управлять цветом свечения по собственному настроению.

Штраф за подсветку днища

Придавая своему автомобилю гламурный вид, не стоит чересчур увлекаться и забывать о нормах, предусмотренных межгосударственным стандартом ГОСТ 8769-75. Несмотря на то что этот нормативный документ пересматривался в июле 2016 года, светодиодная лента не включена в список внешних световых приборов, установленных под днищем авто. Так что, если инспектор в плохом настроении, то можно смело рассчитывать на штраф

Чтобы меньше привлекать внимание работников ДПС и не провоцировать аварии на дороге, во время монтажа подсветки следует придерживаться некоторых правил, предусмотренных ГОСТ 8769-75:

• использовать для подсветки спереди только светодиоды, излучающие белый или жёлтый свет;
• не использовать для подсветки сзади белые светодиоды;
• не допускать распространения светового потока за пределы транспортного средства.

За нарушение одного из пунктов в ст.12.5 КоАП РФ предусмотрено наказание в виде лишения прав управления транспортным средством (ТС) на срок 1–1,5 года с конфискацией незаконно смонтированных световых приборов. Если во время задержания автолюбителю попадётся более лояльный инспектор, то светодиодная подсветка днища может быть аргументирована как самовольное изменение конструкции ТС. В этом случае предусмотрен административный штраф в 500 рублей.

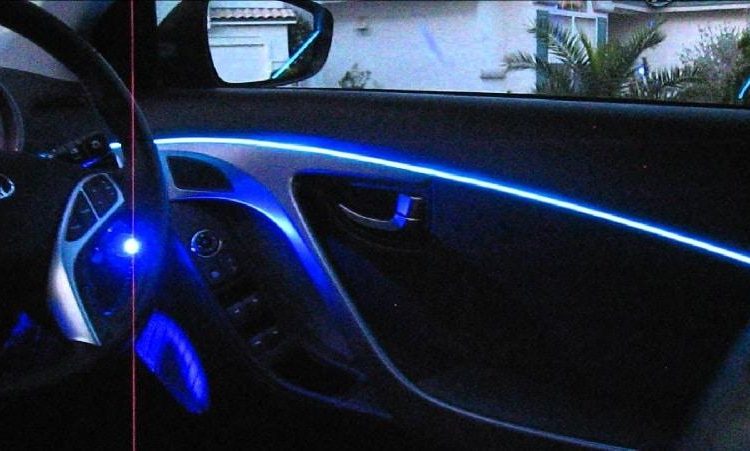

Контурная подсветка машины

Контурная подсветка — одна из наиболее дорогих опций при покупке нового автомобиля. Освещение такого типа преследует исключительно декоративный эффект. Вид передней панели, приборной доски и прочих элементов салона, подсвеченных по линиям ребер и переходов плоскостей, весьма привлекателен, выгодно подчеркивает отделку салона. Светящиеся линии делят салон на зоны, отделяют участки приборной панели, обшивку дверей, блок переключения скоростей и прочие отделы.

Существуют комплекты, которые можно установить в машину любой марки. Они производятся в странах Юго-Восточной Азии, поэтому цена на них доступна любому автовладельцу. Стандартный комплект состоит из следующих компонентов:

• мощный светодиод;
• драйвер питания;
• комплект соединительных проводов;
• световод.

Светодиод вставляют в торец
световода, который укладывается в линии стыка панелей приборной доски или иных
элементов облицовки салона. Питание драйвера подключают к габаритным огням.
Установка особой сложности не представляет. Кроме того, можно выбрать наиболее
предпочтительный цвет светодиодов, всего их около 10 вариантов. Стоимость
комплекта зависит от длины световода (2-5 м), наличия беспроводного пульта и
других особенностей конструкции. В любом случае, самостоятельный тюнинг обойдется в несколько
раз дешевле, чем штатная опция, которой машину оборудуют на заводе.

Какой штраф за подсветку днища автомобиля

Подсвеченный низ автомобиля — риск, на который идут автовладельцы. За неправильную установку светодиодов предусмотрены штрафы. Такое освещение не входит в перечень наружных световых приборов. Исходя из ГОСТ 8769-75, спереди машины могут быть только желтые, оранжевые или белые огни, сзади — красные. Запрещено оснащать радиаторную решетку, ровно как и бампер, красными, синими светодиодами, на задний корпус нельзя ставить белые огни.

Свет, исходящий от днища, должен направляться строго вниз, но никак не в стороны. Недопустимо, чтобы красное излучение выходило вперед за пределы корпуса машины, а белое излучение — назад. Данное условие обозначено в новом Таможенном союзе о безопасной эксплуатации ТС. Сотрудники ГИБДД могут трактовать такую подсветку, как незаконный световой спецсигнал. Штрафом здесь уже не обойтись — согласно ст. 12.5 ч. 4 КоАП, виновнику грозит лишение ВУ сроком на 1-1,5 года.

Если вы установите спереди красные огоньки или световозвращающее оборудование, то можете лишиться прав сроком на полгода-год. Всю подсветку с автомобиля снимут. За монтаж освещения, произведенный по правилам, инспектор ГИБДД прав вас не лишит, но может выписать штраф. И дело здесь не в установке ненадлежащих осветительных приборов, которых на машине не должно быть. Причина кроется в оснащении автомобиля без каких-либо разрешающих документов.

Разрешение на оборудование авто светодиодной или неоновой подсветкой днища автомобиля вам никто не даст. В этом случае, нарушая с. 12.5 ч. 1 КоАП, вас могут смело оштрафовать на 500 руб. или вынести предупреждение. Нарушение несерьезное, но только в случае, если подсветка не распространяется на радиаторную решетку, бампер и т.п.

С импульсным стабилизатором

Импульсный стабилизатор
отличается от вышеописанного тем, что более мощный, не перегревается и
характеризуется следующим набором параметров:

1. Большой диапазон подключаемого напряжения – от 4 до 36 вольт и задаваемого на выходе – от 1 до 36 вольт.
2. Возможность регулировки значения силы тока – от 0 до 5 ампер.
3. Автоматическая защита от короткого замыкания и нагрева.
4. Рабочая температура – от -40 до +80С.
5. Коэффициент преобразования – до 95%.
6. Низкая цена – от 3 до 4 $.
7. В основе содержит микросхему LM2596.

Один из существенных
плюсов покупного импульсного стабилизатора – компактность – он примерно в 10
раз меньше линейного аналога.
