Замена подушек двигателя ваз 2109

Полезные советы

Автомобилисты рекомендуют производить замену опоры в теплую погоду. Зимой подушка сильно «дубеет», и снять ее можно только после предварительного нагрева (это фен либо паяльная лампа). Если опора не выходит, рекомендуется использовать смазку типа ВД-40 либо ее аналог от . Обычная смазка для этого не подойдет.

Нередко в полость старой подушки попадают пыль и влага, вследствие чего на цилиндре возникают коррозионные процессы. Снять подушку не представляется возможным. Если вы меняете заднюю опору, учитывайте направление, указанное стрелкой на детали. Она должна устанавливаться по ходу движения автомобиля. В противном случае есть риск, что элемент не выдержит нагрузок и оборвется.

Конструктивные особенности подушек двигателя в ВАЗ 2114

По причине того, что в модели ВАЗ 2114 вся нагрузка от двигателя приходится на передние шасси, к этой конструкции ужесточились требования. Она должна изготавливаться из качественных материалов с необходимыми свойствами и иметь точные размеры. В роли компенсатора при нагрузках во время ускорения, торможения или механических воздействий используется специальная резиновая подушка.

Внешний вид подушки двигателя ВАЗ 2114

Важно покупать сертифицированные оригинальные изделия, которые могут нормально эксплуатироваться при отрицательных температурах. Подушка в ВАЗ 2114 одна из самых важных деталей подвески двигателя, её замена несложная и может быть выполнена своими руками. Ремонт нужно делать качественно по технологии, чтобы избежать быстрой поломки после первых месяцев эксплуатации

Ремонт нужно делать качественно по технологии, чтобы избежать быстрой поломки после первых месяцев эксплуатации.

Замена

Теперь переходим к замене элементов. Делать это своими руками или обращаться в автосервис, сугубо ваше личное решение.

Для ВАЗ 2109 предусмотрено использование трех опор:

• Передняя;
• Задняя;
• Левая боковая.

Про замену каждой из них следует рассказать отдельно, поскольку процессы отличаются между собой.

Замена задней подушки

1. Отыщите подходящее место для выполнения ремонта. Вам потребуется яма или эстакада.
2. Установите туда автомобиль, зафиксируйте его упорами, поставьте машину на ручной тормоз.
3. Отключите минусовую клемму от аккумуляторной батареи автомобиля.
4. С помощью накидного ключа на 17 открутите гайку, которая удерживает подушку на кузове.
5. Используя головку на 17, демонтируйте крепежные гайки кронштейна опор к коробке переключения передач. Всего их там 3 штуки.
6. Достаньте все болты, извлеките старую подушку двигателя.
7. Установите новый элемент мотора и выполните обратную сборку узла.

Демонтажные работы

Боковая левая подушка

Левый элемент

1. Обеспечьте себе наличие свободного доступа к днищу своего ВАЗ 2109.
2. Зафиксируйте автомобиль опорами и ручным тормозом.
3. Отключите минус от аккумулятора.
4. Снимите левый брызговик двигателя.
5. С помощью накидного ключа на 17 снимите гайку, которая удерживает подушку на кузове.
6. Головкой на 17 открутите 3 крепежные гайки кронштейна опоры, демонтировав их от коробки переключения передач.
7. Достав крепежные болты, замените изношенную опору двигателя на новую.
8. Проведите процедуру обратной сборки. Придерживайтесь строгой последовательности.

Замена передней подушки

Здесь соблюдайте все те же условия, которые были актуальны для предыдущих работ. То есть загоните машину на яму, поставьте опоры и обесточьте автомобиль путем снятия минусовой клеммы с АКБ.

1. С помощью накидного ключа на 17 снимается гайка, удерживающая подушку на кузове.
2. Ключом на 17 демонтируйте уже 4 крепежные гайки фиксации подушки к двигателю.
3. Достаньте резиновый элемент из проушины.
4. Поставьте на место старого узла новую опору.
5. Выполните обратную сборку узла.

При замене опор двигателя обязательно убедитесь, что новые подушки отвечают требованиям по качеству, размерам. Также рекомендуется перед установкой нового элемента тщательно зачищать посадочные места, что позволит продлить срок службы новых опор мотора.

Для замены не требуются особые навыки, специальные инструменты или особые условия. Потому зачастую владельцы ВАЗ 2109 меняют подушки своими собственными руками. Но если вы не уверены в свои силах, обратитесь к проверенному автосервису.

Замена опор двигателя ваз 2109

Замена подушек двигателя ваз 2109

делается при их износе. В итоге износа возникает излишняя вибрациядвигателя при перегазовках и резком старте с места. В данном случае поначалу нужно зрительно удостоверится в их повреждении и в предстоящем принимать решение по подмене резинометаллических опордвигателя. Двигатель ваз 2109

имеет три опорыдвигателя : заднюю, левую и переднюю опору. Рассмотрим последовательную их замену.

Замена задней опоры силового агрегата ваз 2109

Работу нужно выполнять с ямы или эстакады. Подоприте коробку передач, чтобы она не опустилась при снятии опоры. Головкой на 17 открутите 2 гайки крепления подушки к кузову автомобиля.

Немного опустите упор и при помощи ключа на 19 отпустите и открутите две гайки крепления кронштейна подушки

к кпп.

Извлеките болты и снимите подушку.

Установка производится в обратном порядке.

Замена левой подушки силового агрегата

Замена

опоры производится по причине ее износа, а также при снятии с автомобилядвигателя или коробки передач. Работать также нужно на яме или эстакаде. Перед началом работ нужно снять левый брызговик двигателя . Открутите двумя рожковыми ключами гайку на 17 болта крепленияподушки к кузову автомобиля и вытащите болт.

Теперь при помощи трещотки с головкой на 17 открутите крепление подушки

к коробке передач.

Способы увеличения жесткости фиксации двигателя на кузове ВАЗ 2109

Чтобы замена подушки ваз 2109 не производилась часто, а жесткость силового агрегата увеличилась, устанавливают вместо штатной опоры более совершенную деталь, имеющую жесткий корпус и резиновую деталь внутри.

Максимально уменьшить перемещение мотора при торможении им, наезде на неровности на дорогах, резком старте автомобиля.С его помощью можно избежать самовыключения передачи.Увеличит ресурс в системе выпуска и приводе ведущих колес.Улучшить дизайн подкапотного пространства.Усилить жесткость мотора можно, установив дополнительно четвертую опору. Ее назначение соединить картер сцепления с поперечиной передней подвески ВАЗ 2109.При монтаже устройства необходимо установить новый кронштейн и найти место для модуля зажигания.Порядок работ включает в себя:Демонтаж ВП для свечей зажигания.Отсоединение разъемов проводов от модуля зажигания машины.Отсоединяется картер сцепления этого модуля от блока цилиндров.Отвинчиваются оставшиеся три гайки, фиксирующие модуль, который после этого удаляется.Модуль зажигания занимает другое место и ставится новый крепеж.На поперечину передней подвески крепится кронштейн для монтажа четвертой опоры.В отверстие, имеющееся на клеммном зажиме, устанавливается болт, ставится и наворачивается гайка первоначально на два витка.В проушину фиксации опоры вставляется нижняя головка штанги.Устанавливается болт в проушину и опору, закручивается гайка.Выполняется регулировка размера штанги до совпадения отверстий в картере сцепления и на верхней головке.ставится еще один болт.

Чтобы автомобиль пришел в движение, ему нужен двигатель. Данный агрегат устанавливается в передней части кузова (в большинстве случаев). Крепится он на подрамник либо на лонжероны. Однако вибрации, что отдает двигатель при работе, сильно отдаются на кузов. Чтобы их сгладить, его устанавливают посредством резиновых подушек. Они являются неким буфером. Со временем все резинотехнические изделия приходят в негодность. Не исключением являются и опоры ДВС. Что такое подушки двигателя, признаки неисправности и методы устранения – далее в нашей статье.

Предназначение опор двигателя ВАЗ 2114 и требования к ним

В классических жигулевских седанах ВАЗ 2101-2107 эту опору не зря называли подушкой, т.к. силовой агрегат фактически покоился на каркасе. В авто переднеприводной генерации, к которым относится и 14 модель, мотор фактически опирается на шасси, подтверждая название «опора». Такая двигательная опора не только компенсирует вибрационные фрикции при эксплуатации силовой установки, но и играет роль каркаса, выдерживая его массу. Соответственно, требования к условиям эксплуатации стали жестче.

Это касается как конструктивных особенностей опоры, так и используемых при изготовлении материалов. Дополнительно изготовители изделий наносят на них специальные отметки в качестве подтверждения торговой марки и качества товара для защиты от фальсификата. Такие опоры агрегата постоянно находятся под воздействием различных сил, даже когда транспортное средство не эксплуатируется. При начале движения транспортного средства на передних передачах задействуется определенный момент сил, а при движении на задней скорости – противоположный.

Резиновые подушки двигателя ВАЗ 2114 выступают в роли демпфера. Они компенсируют нагрузки от единовременного быстрого ускорения или действия тормозов в экстремальных ситуациях, езде по неровностям дорожного покрытия и в других случаях, когда действуют различные по знакам и значениям силы при движении и стоянке.

Поэтому приобретение комплекта опор из резинотехнических изделий необходимо проводить только заводского типа, по проверенной технологии и с соответствующим сертификатом. Такие подушки двигателя ВАЗ 2114 способны находится в эксплуатации при диапазоне температурных значений от -45 до 70 градусов по Цельсию.

Это интересно: Где находится ЭБУ на Лада Калина — фото, видео

Описание подушек двигателя

В автомобиле ваз 2109, собственно, как и в других, имеется две подушки двигателя. Они представляют собой два саленблока из резины. Эти элементы обеспечивают уменьшение вибрации и шума двигателя на кузов автотранспорта. Кроме того, с их помощью двигатель удерживается в моторном отсеке. Что касается стоимости этих деталей, то в этом вопросе существует широкий ценовой разбег. На автомобили отечественного производства можно приобрести данные детали от 300 до 1500 рублей за штуку

Немаловажное значение имеет производитель. Лучше всего приобретать изделия, которые производятся заводом-изготовителем того или иного автомобиля

Принято считать, что они являются гарантом отличного качества и колоссальной износостойкости деталей для своей линейки двигателей. Разумеется, стоимость оригинальных запчастей на порядок выше. Остановимся подробнее на неисправности в подушках двигателя, с которыми может столкнуться каждый автолюбитель.

Руководство по самостоятельной замене стоек передней подвески на ВАЗ 2114 — 2115

Первым делом необходимо поставить автомобиля на ручной тормоз, сорвать болты крепления переднего колеса и поднять машину домкратом. Затем окончательно снять колесо и можно приступать к выполнению этого ремонта ходовой на ВАЗ 2114-2115.

Для начала необходимо освободить стойку от крепления с рулевым наконечником. Об этом читайте более подробно в статье о Замене наконечников рулевых тяг. После того, как справились с этой задачей, откручиваем две гайки крепления стойки к рычагу снизу, как это наглядно показано на фото ниже:

И пробуем вытаскивать болты с обратной стороны руками. Если этого сделать не получается из-за приржавевших соединений, то можно воспользоваться пробоем или деревянным бруском, выбивая болты молотком:

Когда болты выскочили наружу, то стойку можно отвести в сторону, тем самым разъединив ее с рычагом:

Теперь открываем капот и отворачиваем три гайки крепления передней опоры к стакану кузова ВАЗ 2114-2115. Наглядно это представлено на приведенном снимке внизу:

Когда будете отворачивать последнюю гайку, придерживайте стойку снизу, чтобы она не упала. Затем можно без особых проблем вынимать ее:

Вот и снят весь модуль передней подвески. Чтобы его разобрать, нам понадобятся стяжки пружин и специальный ключ для откручивания центральной гайки сверху опоры. Первым делом необходимо ослабить верхнюю гайку, удерживая шток от проворачивания:

До конца ни в коем случае не отпускайте, иначе можно получить пружиной по лбу, или еще по чему-нибудь. Стяните пружины при помощи специальных приспособлений

И только потом откручивайте гайку до конца, и снимайте верхнюю чашку опоры:

Затем можно приступать к снятию самой опоры:

А затем и пружины:

Теперь остается снять резиновый пыльник, буферы сжатия и можно приступать к выполнению замены всех необходимых деталей передней подвески: опорных подшипников, опор, стоек или пружин. Весь процесс сборки проход в строго обратной последовательности и не занимает много времени. При установке модуля на автомобиль не исключено, что придется немного повозиться, чтобы снизу совпали отверстия в самом корпусе стойки и рычаге. Но при наличии монтировки справиться вполне можно самостоятельно!

Цены комплектующих примерно следующие (для примера я назову от производителя SS20):

Что касается остальных деталей, таких как буферы сжатия и пыльники, то в общей сложности потратите еще около 1 тысячи рублей. Конечно, эффект после установки не заводской подвески просто радует. В общем, как-нибудь отпишусь в следующих статьях об этом.

Пошаговый порядок замены подушек двигателя

Как мы уже говорили выше, «подушек» двигателя на ВАЗ-2114 три, и о замене каждой мы расскажем в отдельности.

Передняя опора

1. Ставим автомобиль на ровную поверхность и обеспечиваем ему неподвижное положение путём постановки на ручник и включении первой передачи.
2. Демонтируем защиту двигателя вывернув четыре болта, тем самым освободив доступ на опору.
3. Далее, если вы обнаружите следы ржавчины на местах фиксации болтов, то необходимо будет всё обработать WD-40 для их, наиболее облегченного съёма.
4. Затем, подставив под машину домкрат и подложив между ним и двигателем прокладку, в виде деревянного бруска немного приподнимаем двигатель. Работы по подъёму мотора проделываем очень аккуратно, стараясь не повредить никаких элементов.
5. Когда двигатель будет держаться на домкрате, независимо от опоры, внимательно осматриваем поперечину и ищем болт, который соединяет «подушку» с кронштейном и выкручиваем его.
6. Когда этот болт демонтирован, выкручиваем те элементы фиксации, которые закреплены на блоке мотора.
7. Старую подушку убираем в сторону.
8. Устанавливая новую подушку, проделываем всё в обратном порядке, предварительно очистив места фиксации болтов от грязи.

Обратите внимание, что при установке новой опоры может потребоваться ещё немного приподнять двигатель, как в старой «подушке» резина была изношена, её посадочное место было чуть ниже.

Левая опора

1. Для того, чтобы демонтировать левую опору, также потребуется домкрат, который теперь следует установить под КПП.
2. Далее, поднимаем коробку до тех пор, пока КПП не будет зависеть от фиксации опоры.
3. Выкручиваем болты, фиксирующие её на посадочных местах, а после демонтируем её.
4. Старую подушку убираем в сторону.
5. Перед тем как установить новую опору, осмотрите состояние болтов на наличие повреждений, после чего проведите работы в аналогичном порядке снятию.

Задняя опора

1. Точно также, как и с левой опорой подставляем домкрат под двигатель и фиксируем её в таком положении.
2. Болты, фиксирующие коробку, сначала ослабляем, а затем полностью демонтируем.
3. Открученную опору убираем в сторону и на её место в обратном порядке устанавливаем новую деталь.

После окончания всех работ, проверяем правильность проведённых работ и надёжность фиксации всех соединений. После того, как всё проверено, заводим автомобиль и слушаем, как работают опоры на неровной дороге. Если все шумы отсутствуют, значит, работы произведены правильно.

Зачем ставить новый силовой агрегат?

Установка нового движка может пригодиться тем автомобилистам, которые хотят улучшить свою устаревшую машину. Многим отечественным автолюбителям известно, что «девятка» имеет довольно неплохие ходовые характеристики, требует немного бензина и вообще не так прихотлива в уходе, как иномарки, поэтому часто ее тюнингуют. Замена движка с 8 кл на более продвинутую модель имеет свои преимущества:

1. Повышение мощности.
2. Улучшение ходовых характеристик на высоких оборотах.
3. Эффективное использование топлива за счет инжекторной системы.
4. Более стабильная работа силового агрегата.
5. Не требуется постоянная подгонка клапанов.

Но есть и недостатки:

1. Для замены в своем гараже нужно много деталей и инструментов.
2. На низких оборотах двигатель на 16 кл немного хуже, чем его 8-клапанный аналог.

Здесь присутствует два варианта замены:

1. Установка целого движка от 2112 модели. В этом случае понадобится заменить не так много деталей, но стоимость целого движка может оттолкнуть от этой мысли.
2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый движок

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей схожи между собой. Также понадобятся топливная труба подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-ой модели. Далее проводятся такие работы:

1. Демонтируем старый силовой агрегат, отключаем все патрубки и электронику. Для того чтобы извлечь и поставить движок, необходим кран для удобства, поскольку весь узел увесистый. Это основная проблема в гараже.
2. Когда двигатель убран, можно установить новый в посадочное место. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Проверьте еще натяжение ремней.
3. Дальше нужно заменить всю топливную систему: бак, бензонасос, топливные магистрали.
4. Отличная замена для бака «девятки» — аналог от 2112. По размерам детали совпадают, а вот устройство у них разное, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше гнутся.
6. Теперь можно заняться проводкой инжектора. Если «девятка» выпуска 2002 г и моложе, то особых проблем с подсоединением проводов не будет, а для старых моделей придется проделывать новые отверстия вручную.
7. Нужно установить абсорбер и фильтр бензина. Обычно их размещают под днищем и крепят шпильками.
8. Ставим датчики, меняем проводку на ту, которая подходит по длине.
9. С установкой генератора придется попотеть, поскольку родные крепления не подходят. Подыщите подходящие, замените — можете устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
10. В стартере придется поменять бендикс с 12 на 9 зубьев.
11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Подгонка помогает все детали поставить на место.

Тюнинг фиксации двигателя ВАЗ 2109

Доступный элемент тюнинга, которым можно осуществить крепление мотора, сделать его жестче состоит в замене заводской штатной опоры на изделие с резиновой деталью опоры и более жестким корпусом. Это устройство позволяет:

• Уменьшить максимально перемещение двигателя при выполнении им торможения, резком старте авто, наезде на неровности.
• Предохранить передачу от самовыключения.
• Увеличить ресурс приводов ведущих колес и в системе выпуска.
• Яркая тюнинговая деталь будет установлена под капотом.

Тюнинговая деталь фиксации двигателя ВАЗ 2109

Установка дополнительной четвертой опоры усилит жесткость двигателя. Она соединяет поперечину передней подвески авто ВАЗ 2109 и картер сцепления. При установке дополнительной опоры необходимо найти другое место для модуля зажигания и поставить новый кронштейн. Составляющие узла показаны на фото.

Дополнительная опора для ВАЗ 2109

Инструкция монтажа включает:

• Демонтаж высоковольтных проводов для свечей зажигания.
• Разъединение от модуля зажигания автомобиля разъемов проводов.
• Выкручивание крепления к БЦ картера сцепления этого модуля.
• Откручиваются остальные три гайки, удерживающие модуль, который затем снимается.
• Модуль зажигания монтируется на другое место и ставится новое крепление.
• На поперечину передней подвески фиксируется кронштейн четвертой опоры.
• Просовывается болт в отверстие на клемном зажиме, устанавливается и прикручивается гайка на два витка.
• В проушину крепления опоры устанавливается нижняя головка штанги.
• В проушину и опору вставляется болт, закручивается гайка.
• Размер штанги регулируется до совпадения отверстия в картере сцепления и отверстия на верхней головке.
• Устанавливается еще один болт.

Монтаж четвертой опоры мотора ВАЗ 2109

• Через распорную втулку, расположенную на опоре, крепятся головка штанги, щиток картера сцепления.
• Затягиваются все болты.
• Крепится кронштейн, все болты затягиваются.

При монтаже четвертой опоры цена крепления двигателя увеличится, но и улучшится надежность крепления мотора автомобиля ВАЗ 2109.

Для чего нужно менять переднюю опору двигателя ВАЗ

Дату замены подушек двигателя ВАЗ-2109 не указывают в руководстве по эксплуатации, она наступает по истечении разного времени у разных автовладельцев.

Когда пора менять опоры двигателя? Опора двигателя, каждая в отдельности, будет заявлять об этом следующим образом:

• вибрация двигателя при старте и резком ускорении досаждает больше обычного;
• при резких разнонаправленных нагрузках слышен стук под капотом от шатающегося двигателя;
• передачи переключаются с приложением сверхусилия, так как на кулису рычага переключения давит силовой агрегат, который провис вследствие износа опор;
• замена ремня газораспределительного механизма происходит при приложении усилий по причине того, что требуется замена задней подушки двигателя.

По одной подушке меняют в случае выхода из строя при аварийном воздействии, при ДТП с участием другого автомобиля или наезде на препятствие в виде глубокой ямы или крутой выпуклости, когда при приложении резкой амплитудной нагрузки выходит из строя одна опора мотора ВАЗ и т.д. Опоры двигателя ВАЗ, расположенные по соседству, как правило, остаются полностью работоспособными.

Некоторые особенности опор мотора на авто ВАЗ 2109

При разработке конструкций подушек для уменьшения вибраций силового агрегата производители руководствуются величинами нагрузок, которые воспринимают опоры. Эти устройства постоянно воспринимают нагрузки, которые периодически меняются.
Одна действует когда автомобиль стоит – вес агрегата, при старте – другая. При движении авто назад подушки воспринимают отрицательные силы.Резкое ускорение, неожиданное торможение, встреча с препятствием или попадание в выбоину колеса вызывают действие отрицательных сил. Погасить их должны установленные задние, передние и боковые опоры.
Для изготовления элементов берут натуральный каучук, резина высокого сорта марки СКИ-3, высококачественная сталь и специальный клей. От (-45) до (+70) градусов по Цельсию могут выдержать подушки для двигателя.
Это указывает на то, что для ВАЗ 2109 подушка двигателя боковая левая и правая, передние и задние должны использоваться только выпускаемые заводом-изготовителем. В этом случае они будут соответствовать всем требованиям технологии изготовления, поставляются в специализированные магазины.
Автовладельцы должны приобретать изделия у надежных поставщиков, хорошо зарекомендовавших себя и имеющих хорошие отзывы от покупателей.

Факторы, влияющие на замену подушек под двигатель ВАЗ 2109

Все, выпускаемые изделия имеют гарантийный срок, после которого они могут выйти со строя. Это касается и опор под силовой агрегат автомобиля ВАЗ 2109.
Идет естественное старение резины, она может потрескаться от долгого использования. Помимо этого бывают и механические поломки, связанные с последствиями аварии, неожиданным столкновением с препятствием, встречей на пути с канализационным люком и многими другими причинами.Замена подушек двигателя ВАЗ 2109 необходимо при обнаружении:

• Вибрации кузова.
• Стука, возникающего при старте машины или ее торможении, затрудненном переключении передач или неожиданном ускорении.
• Замена ремня ГРМ сопровождается большими трудностями. Это связано с тем, что к правому брызговику почти вплотную «подходит» просевший двигатель, и он может помешать удалить крышку ремня ГРМ, а обслуживание мотора будет затруднено.
• От сильного проседания агрегата увеличиваются нагрузки на ШРУСы. На них может измениться геометрия работы, что сократит ресурс конструкций.
• Появление в районе кулисы чуть уловимого стука. Это происходит из-за проседания двигателя.
  В этом случае ползун КПП может начать задевать за наружную поверхность стабилизатора поперечной устойчивости.
• В том случае, когда замена подушки двигателя на ВАЗ 2109 будет произведена не своевременно, то цена дальнейшего ремонта значительно повысится.

Замена подушек двигателя и коробки

Всего имеется три опоры:

1. Боковая.
2. Задняя.
3. Передняя.

По сути, только передняя является опорой двигателя. Две остальные крепятся к коробке. Процедура проведения замены немного отличается. Процесс замены задней:

1. Установите автомобиль на яму, эстакаду, подъемник. Зависит от того, какие «удобства» у вас имеются. Если вы худощавого телосложения, то можно установить машину на домкрат и опоры. Под двигатель желательно поставить опору, чтобы при демонтаже подушки он не упал.
2. Отсоедините минусовой провод питания.
3. Ключом на «17» выкручиваете гайки с крепления подушки к кузову.
4. Тем же ключом выкручиваете гайки с болтов, которыми крепится подушка к картеру КПП.
5. Установите новую подушку ВАЗ 2109 в обратной последовательности.

На автомобиле ВАЗ 2109 подушка двигателя (боковая) снимается просто. Процесс выполнения такой:

1. Отключаете АКБ, фиксируете автомобиль и при необходимости снимаете брызговик.
2. Ключом на «17» выкручиваете гайку крепления к кузову.
3. Выкручиваете три гайки с кронштейна. Снимите опору с корпуса коробки.
4. Установите в обратном порядке элемент.

При установке и снятии можно покачивать из стороны в сторону коробку, чтобы центры отверстий совпали. Передняя заменяется по тому же принципу:

1. Установите под двигатель домкрат. Между ним и поддоном поставьте деревянный брусок.
2. Выкручиваете гайку с болта крепления к кузову ключом на «17».
3. Тем же ключом выкручиваете от блока двигателя четыре болта. Не потеряйте граверные шайбы.
4. Устанавливаете новый элемент и производите сборку. На этом замена подушки двигателя автомобиля ВАЗ 2109 окончена.

Процедура простая и не требует особых навыков. Но при проведении ремонта обязательно обрабатывайте резьбу смазкой типа WD-40. Все посадочные места перед монтажом новой опоры тщательно очищайте. Для полной замены всех трех элементов понадобится не более 1-1,5 часа. Аналогично проводится ремонт на автомобилях Самара и Самара-2. Цена полного комплекта составит 1400 рублей (передняя 600р, задняя 350р, боковая 450р). Цены актуальны на апрель 2020 года.

Видео о замене подушек на примере Самара-2 ВАЗ 2114:

Перед тем как заменить ПОД, она же — передняя подушка двигателя на ВАЗ 2109, рекомендую прочесть о том, что такое подушки двигателя, для чего они нужны, а также о признаках неисправности подушек.

Для замены передней опоры двигателя ВАЗ 2109 вам необходимо иметь:

1. Снимаем защиту двигателя, если она у вас есть, а также левый край дополнительной пластиковой защиты.

1. Ставим домкрат и чуть-чуть домкратим двигатель.

1. Далее обрабатываем болты проникающей жидкостью WD-40, затем по одному их выкручиваем.

1. Снимаем старую подушку двигателя, а на ее место устанавливаем новую и крепим ее аналогичным образом. Перед тем как закручивать болты рекомендую обработать их графитной смазкой, это упростит откручивание в будущем.

1. Затягиваем болты, после чего можно убрать домкрат.

Источники фото: 1, 2.

Источники

• https://vazpro.ru/zamena-podushek-dvigatelya-vaz-2109.html
• https://vaz-remont.ru/zamena-perednej-opory-dvigatelya-vaz-2109-v-domashnix-usloviyax-poshagovaya-instrukciya/

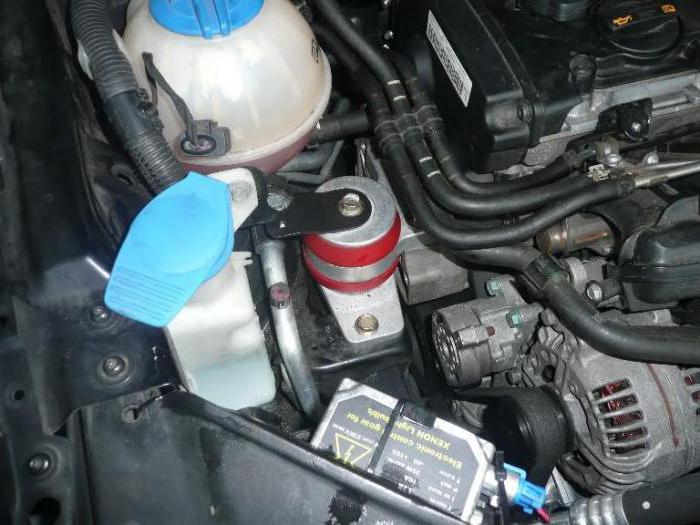

Замена подушек двигателя

• Двигатель вывешивается с помощью специального кронштейна. Он устанавливается в местах болтового соединения передних крыльев.
• Каждая из подушек меняется поочередно. Желательно сначала осуществлять замену задней, а только потом передней подушки. Если нет возможности воспользоваться кронштейном, то можно прибегнуть к помощи обычного домкрата. Он устанавливается под поддон двигателя.
• Откручиваем крепления подушки двигателя. И производим замену изношенной детали на новую.

В случае, если установка новой детали произошла не должным образом, то при запуске двигателя будет шум, связанный с повышенной вибрацией двигателя. Поэтому нужно будет отрегулировать поставленные подушки по высоте и, если необходимо, продольно. Эта корректировка необходима для того, чтобы детали двигателя не касались элементов кузова.

Таким образом, замена подушек двигателя не представляет собой ничего сложного. Стоит отметить, что производить замену необходимо незамедлительно, как только появился характерный гул и шум в автотранспорте. Стоимость данных деталей имеет обширный ценовой разбег, так как цена зависит, в первую очередь, от страны-изготовителя. По понятным причинам детали российского производства значительно дешевле своих иностранных прототипов. Это не означает, что отечественные изготовители производят детали низкого качества, отнюдь. Не стоит забывать, что цена той же немецкой или японской запчасти зачастую выше лишь из-за дорогостоящей транспортировки. Российские подушки двигателя можно назвать довольно износостойкими, потому как они изготавливаются с некоторым учетом местных дорог, а значит, отличаются большей прочностью.
