Замена подушки кулисы ваз 2110 своими руками

Разновидности подушек КПП

Подушка крепления КПП ВАЗ 2110

Присутствующая коробка передач на автомобиле ВАЗ 2110 оснащена надежными запчастями, взаимодействие которых обеспечивает плавность хода транспортного средства. Следует отметить ее ремонтопригодность. Одним из элементов трансмиссии являются подушки КПП. Данные комплектующие детали могут быть следующих видов:

• резинометаллические;
• гидравлические.

В ценовом отношении дешевле резинометаллический вариант. Как правило, он чаще всего встречается на модели 2110. Резина может быть выполнена из полиуретана. Данный материал отличается повышенной износостойкостью, имеет хорошие амортизирующие свойства.

Гидравлические варианты хорошо справляются с приходящимися на них нагрузками, способны эффективно осуществлять гашение возникающих вибраций, когда происходит передвижение. Присутствующая опора по своей конструкции представляет собой корпус, имеющий две камеры со специальным наполнителем, между которыми имеется мембрана.

Подготовка к регулировке кулисы

На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.

Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:

1. Машину требуется поставить на яму.
2. Ручной тормоз нужно затянуть до упора.
3. В обязательном порядке требуется установить противооткатные упоры.

Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником. Сам процесс может происходить несколькими способами.

Первый способ регулировки

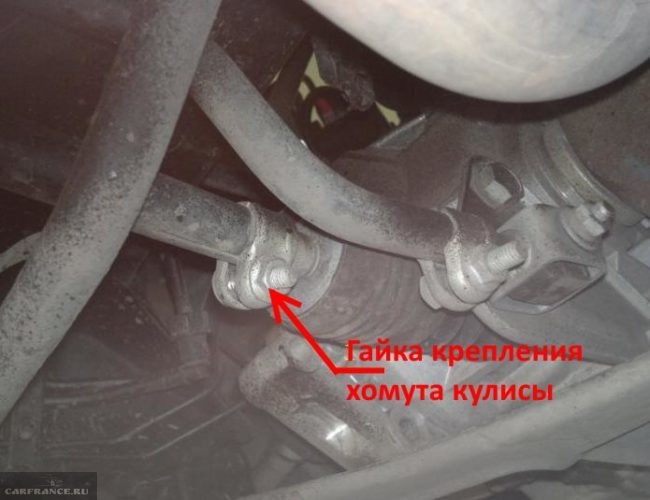

Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.

Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости. В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положении. После этого хомут затягивается, и проверяется работа всего механизма.

Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении. Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении. Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.

Второй способ регулировки

Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).

Этим способом пользуются в том случае, если первый не привёл к нужным результатам. При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:

1. Рычаг КПП переключается на первую скорость.
2. Хомут кулисы полностью ослабляется.
3. Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.

4. Хомут кулисы затягивается.

5. Проверяется работа КПП.

Бывает так, что у некоторых автомобилей ВАЗ-2110 нет пластикового фиксатора ограничителя, поэтому регулировка в этом случае проводится не на первой передаче, а на «нейтралке».

Третий способ регулировки

Этот способ довольно сложный, так как предполагает расчёт глубины выноса кулисы КПП на кардан. За счёт этого можно точно рассчитать и отрегулировать положение рычага в нейтральном положении. Бывает так, что при недостаточно точном расчёте, всем манипуляции приводят лишь к появлению дребезжания при переключении передач.

Если регулировка любым из вышеперечисленных способов не приводит к желаемым результатам, возможно несколько вариантов решения проблемы:

1. Сделать диагностику на СТО, чтобы убедиться в том, что проблема именно в кулисе КПП.
2. Можно заменить кулису КПП.
3. Можно обратиться к специалистам, которые отрегулируют кулису самостоятельно.

Внимание!

Если сначала провести сборку механизма блокировки задней передачи, то длинный шток не позволит надеть тягу на шток карданчика. Проблему можно решить его укорочением

Важно не забыть надеть пыльник на карданчик

Отрегулировать механизм блокировки задней передачи, так как следствием подгонки кулис является несовпадение механизма с пластиной, за которую он цепляется. Решить проблему можно снятием пластины и регулировкой зацепа (он представляет собой вырез на кронштейне крепления). Подточить его можно наждачкой или напильником.

На фотографии показан отрегулированный зацеп.

Чтоб завершить процедуру, нужно надеть чехол РКПП с набалдашником.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

https://youtube.com/watch?v=O6k7u9APbvw

Разборка выполняется следующим образом.

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
4. Карданчик снят, потому двигаемся к сальнику.
5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Это интересно: Какой двигатель стоит на Лада Ларгус — объём, модели, ресурс

Замена сальника кулисы ваз 2110

1. Ослабить хомут тяги привода.
2. Стянуть чехол с шарнира. Если планируется замена пыльника, разрезать вдоль, сэкономить время.
3. Выкрутить стопорный винт.
4. Помощник, находясь за рулем, выжав педаль сцепления, выполняет переключения передач. При этом привод подает тягу в сторону коробки, обратно. Мастер, прижимая кардан к КПП, отсоединяет приводную сборку.
5. Извлечь шарнир.
6. Убрать чехол.
7. Вынуть сальник, аккуратно, не заминая манжеты, вставить новый уплотнитель.
8. Натянуть пыльник.
9. Установить, зафиксировать шарнир. Важный момент. Проворачивая в пределах нескольких градусов вокруг оси переходник, попасть стопорным винтом в отверстие на валу.
10. Заправить чехол.
11. Соединить тягу с карданом.
12. Отрегулировать переключение передач.

Особенности замены подушки коробки ВАЗ 2110

Осуществить ремонт возможно своими руками. Изначально стоить приобрести подходящие подушки для КПП на автомобиль ВАЗ 2110 (от производства Волжского резинотехнического завода). Также, нужны болты, гайки, шайбы, втулка кожуха.

Основные этапы замены подушки КПП ВАЗ 2110:

1. Автомобиль заводится на смотровую яму.
2. Поперек ямы кладется балка, на которую устанавливается домкрат (ближе к опоре).
3. Визуально можно определить состояние опоры. При ее деформации, запчасть нуждается в замене.
4. Чтобы снять подушку, необходимо открутить гайки ее крепления к коробке.
5. Откручивается сквозной болт крепления.
6. Снимается подушка.

Таким образом, замена подушки КПП ВАЗ 2110 может быть осуществлена самостоятельно. При проведении данной процедуры необходим набор ключей, домкрат. В нормальном состоянии изделия должны быть твердыми, периодически комплектующие детали стоит проверять на предмет целостности. Выделяется много признаков того, что подушки коробки пришли в негодность, например, вибрации рычага КПП, стуки, когда происходит переключение с 1 на 2 передачу. Оснащать автомобиль нужно только запчастями оригинального производства.

Диагностика

В любом автомобиле кулиса коробки передач служит для запрета самостоятельного переключения автомобилем передач. За данной деталью нужно следить и ухаживать, кроме того, со временем она расшатывается и требует регулировки. Если регулировки давно не было или она выполнена некачественно, тогда водитель будет чувствовать себя не комфортно при управлении машиной.

Именно из-за этого следует проводить профилактику, а также уделять кулисе должное внимание. Если автомобиль начал себя как-то не так вести, то необходимо не затягивать с ремонтом

Кулиса коробки передач

Чтобы понять, что кулиса требует регулировки или замены, потребуется просто проследить за работой коробки передач.

Как правило, при выходе из строя появляются следующие симптомы:

1. Сложности при включении 1 передачи. Как правило, затрудненное включение передачи, водителю приходится практически вбивать рычаг, чтобы включить 1 скорость.
2. Возможно, сложное переключение с 1 на 2 скорость.
3. Из-за разболтанного рычага включается не 1 скорость, а задняя. Это очень опасно, особенно на светофоре, на старте. Следует срочно ремонтировать кулису, иначе дальше проблема только усугубится.
4. Затрудненное включение 5 передачи, при этом остальные скорости могут включаться плавно.
5. Есть люфт в ручке переключения. Как правило, при этом кулиса требует только замены и регулировкой не обойтись.
6. Появились посторонние звуки, что исходят из-под автомобиля, а точнее из коробки переключения передач. Как правило, звук становится звенящим. Эта проблема является болезнью всего семейства ВАЗ 2110-2112. Как правило, такой звон может появиться после ремонта подвески автомобиля.
7. При езде скорость может выскочить. Другими словами, машина, набирая разгон, самостоятельно отключает включенную передачу и переходит на нейтральную скорость. Для дальнейшей езды потребуется держать рычаг на нужной скорости постоянно, дабы он не выскакивал.
8. Сильная вибрация, которая приходится на ручку переключения. Это связано с выходом из строя кулисы. Потребуется ее ремонт для решения проблемы.

Если появились вышеописанные симптомы, тогда потребуется приступить к ремонтным работам. Следует заменить полностью кулису или просто отрегулировать ее и переключение передач вновь станет комфортным. Поэтому перед заменой следует ее отрегулировать.

Регулировка работы кулисы

Регулировка производится только в тех случаях когда:

1. Была снята и установлена назад коробка переключения передач;
2. Ранее был осуществлен ремонт по замене кардана;
3. В случае, когда шарниры на кулисе провернулись.

Конечно, регулировку можно проводить и по иным пунктам, что описывались ранее. Не стоит забывать, что даже минимальные зазоры могут нарушить корректную работу всей трансмиссии.

Естественно, перед началом ремонтных работ и регулировкой, потребуется приготовить нужных размеров гаечные ключи. С их помощью будут ослабляться хомуты. Также следует под колеса положить кирпичи, камни или специальные противооткатные устройства.

Когда все готово можно приступать к самому процессу работы. Для этого нужно:

1. Рекомендуется использовать для ремонта эстакаду или яму, если таковых не имеется тогда использовать надежные домкраты. Далее, следует заехать в гараж.
2. Когда автомобиль готов к ремонту необходимо для безопасности поставить на ручной тормоз и бросить под колеса кирпичи или специализированные устройства, что не позволят автомобилю скатиться.
3. Далее нужно залезть под автомобиль и найти специальный хомут. Он соединяет шарнир и саму кулису. Затем потребуется его ослабить, используя гаечный ключ.

Вот и весь процесс регулирования кулисы. Ничего сложного главное соблюдать технику безопасности.

Как отремонтировать кулису: видео

Итак, независимо от того, чему планируете подвергнуть кулису – ремонту, замене или регулировке, – в любом случае понадобится этот узел разобрать. Производится процедура таким образом:

• снять кожух с ручки КПП;
• загнать транспортное средство на яму либо поднять домкратом переднюю часть;
• снять переднюю консоль (фиксируется крепежными болтами);
• извлечь кулису (заводом-изготовителем для крепежа применено 6 болтов);
• изучить состояние каждой составляющей при демонтаже;
• отогнув пыльник, удастся подступиться к сальнику, опоре, карданному валу.

Что касается собственно ремонта: здесь представлено несколько советов, исходя из текущего положения узла, а также его деталей.

1. Ремонт в лучшем случае требует использования ремкомплекта для кулисы.
2. При деформации втулки нужно осуществить замену.
3. Необходимо проверить, не износился ли люфт оси рычага.
4. Стоит удостовериться, что нет отверстия у карданчика. Иначе ремкомплектом обойтись не удастся, и придется менять всю кулису.
5. Порой источником посторонних шумов, лязга, дребезжания во время переключения на КПП скорости считается подушка кулисы. Меняется она довольно просто, и осилить этот процесс под силу даже новичку.

Если остались вопросы по замене либо ремонту кулисы в ВАЗ-2110, рекомендуем посмотреть видео. Специалисты подробно расскажут и покажут все нюансы данных действий. Пусть ваш автомобиль никогда вас не подводит и будет всегда на ходу!

Ремонт или замена

Прежде чем решить, что является необходимостью – ремонт, регулировка или замена кулисы, ее придется разобрать.

1. Снять кожух на ручке переключателя передач;
2. Машину нужно установить на домкрат или на эстакаду (яму);
3. Снять переднюю консоль, которая крепится на болты;
4. Снять кулису, открутив 6 болтов.

Во время этой процедуры внимательно осматривайте все детали. Непременно нужно отогнуть пыльник, осмотреть, в каком состоянии опора, карданчик, сальник.

Возможно, понадобится использовать рем. комплект, а возможно, нужен и более сложный ремонт.

Если деформирована втулка, ей нужна замена. Если карданчик имеет люфт, а также при изношенности отверстия оси рычага, необходима полная замена кулисы, и рем. комплект уже явно не поможет.

Причины, по которым рычаг КПП может болтаться и люфтить, рассмотрены в данном материале: https://vazweb.ru/desyatka/salon/boltaetsya-rychag-kpp.html

Бывает, что в дребезжании при переключении скорости виновна подушка кулисы. Замена подушки – операция несложная, но может быть полезной.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
4. Карданчик снят, потому двигаемся к сальнику.
5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Коробка переключения передач является одним из самых сложных агрегатов транспортного средства. Тем не менее это вовсе не значит, что ее ремонт нельзя производить в домашних условиях своими силами. Сейчас мы вам расскажем, что представляет собой кулиса ВАЗ 2110, каковы могут быть причины ее неисправности и как произвести ремонт механизма.

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › Дополнительная опора двигателя ваз 2112 16кл

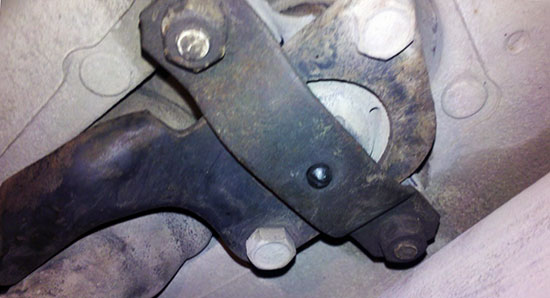

Надо посетить автомагазин, купить необходимые запчасти: 2 подушки в сборе, (выбирать производства Волжского резинотехнического завода или Балаково); 2 болта М12х75; 4 шайбы диам. 12 мм; 2 гайки — 12 мм с нейлоновой вставкой; 2 болта М10х25; 6 шайб широких — 10 мм; 2 граверные шайбы — 10 мм; 1 втулку кожуха ГРМ ВАЗ-2108.Многие владельцы десяток двенашек с 16кл. двигателем сталкиваются со стуком в районе КПП, который появляется во время разгона автомобиля или при езде по неровной дороге. Поговорим о причинах стука и методах борьбы с ним. Странный дребезг доносится снизу автомобиля и похож на стук в коробке передач. Наблюдается стук в КПП при вибрации (разгоне, езде по кочкам). На 2 и 4 передаче стук сильнее, на 1, 3 и 5 меньше.На СТО разводят руками либо указывают на поломку КПП, якобы внутри нее что то сломалось. Разбирать КПП ВАЗ 2110-2112 ради устранения этого стука совсем не хотелось. На одной СТО все таки попался знающий человек, который указал на причину дребезга, оказывается это стучит кулиса об поперечную тягу. А все потому, что провисла коробка передач, т.к. расстояние между кулисой КПП и поперечной тягой должно быть больше, чем было при стуке.

Самый простой способ устранения дребезга КПП, а точнее стука тяг — одеть резиновый шланг на кулису КПП. Таким образом удары будут смягчаться и стука при разгоне уже не будет. Дешево и сердито, но лучше всего устранить причину, чем бороться с ее последствием.

Итак, раз провисла коробки передач ВАЗ 2110-2112 значит нужно найти причину провисания. Первым делом нужно проверить гайку на левой подушке КПП, часто эта гайка откручивается и двигатель провисает, а вместе с ним и коробка передач.

Замена обоймы шаровой опоры КПП ВАЗ 2110

Для работы необходимо иметь новую обойму, набор ключей несколько отверток, густая смазка а также порядка получаса времени.

1. Первым делом лезем под машину и откручиваем реактивную тягу от шаровой опоры. Для этого откручиваем четыре точки крепления (два болта и две гайки ключом на «13»). Здесь следует немного приловчиться поскольку порядком мешает выхлопная. Если болты ржавые или не поддаются, используйте проникающую жидкость «WD-40».

1. Далее снимаем в салоне сам рычаг. Для этого берем плоскую отвертку и поддеваем декоративный чехол.
2. Когда у вас будет доступ к крепежам можно приступить к демонтажу самого рычага. Откручиваем винт крестовой отверткой, лучше «г-образной», которая без труда поместится в ограниченное пространство тоннеля. После чего берем ключ и откручиваем гайку крепления рычага.

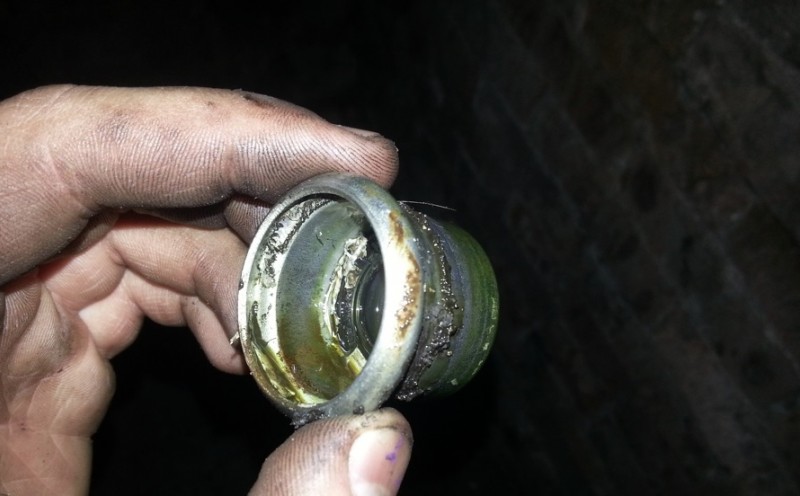

1. Теперь используя плоскую отвертку снимаем стопорное кольцо обоймы шарнира шаровой КПП, после чего можно попробовать вытащить рычаг переключения, а также саму «бабочку».
2. Далее, берем новую «бабочку», снимаем с нее стопорное кольцо и достаем пластиковую втулку. Берем смазку типа «Литол», «Солидол» и т. д. и обильно смазываем точки трения. Одеваем втулку на рычаг после чего все это устанавливаем в обойму и фиксируем все стопорным кольцом.

Дальнейшая сборка выполняется в обратном порядке. Закручиваем ранее открученные болты в той же последовательности, что и при демонтаже.

На этом процесс замены обоймы шаровой опоры КПП на ВАЗ 2110 можно считать завершенным. Собираем инструмент и проверяем результат проделанной работы

Спасибо за внимание до новых встреч на ВАЗ Ремонт

Если данная статья вам пришлась по душе, в качестве благодарности автору вы можете поделиться ссылкой на нее со своими друзьями, при помощи соответствующих кнопок, расположенных ниже. Будем вам очень признательны за ваш вклад в развитие нашего ресурса.

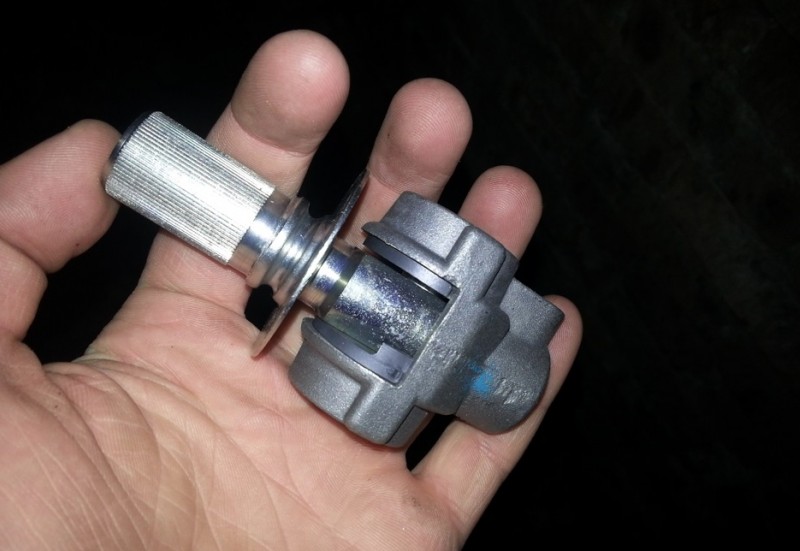

Замена карданчика кулисы на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Карданчик кулисы — это его так принято называть в народе, на самом же дело он называется «Шарнир тяги привода управления коробки передач» вот как то так, благодаря нему осуществляется и переключение передач, вернее не благодаря нему а благодаря вашим рукам, то есть в тот момент когда вы берётесь за ручку КПП и переключаете её, посредством тяги которая идёт от самой кулисы на коробку и включается следующая передача, а карданчик является посредником в этом деле и помощником в переключении передач, вить если карданчик будет сильно деформирован то переключить передачу вы просто не сможете, или же переключите но с большим усилием и не факт то что включится именно та передача а не какая ни будь другая.

Примечание! Для того чтобы поменять данный шарнир (В дальнейшем будет так его называть), вам нужно будет запастись инструментами в которые будут входить: Гаечные ключи и накидные ключи (Что для вас удобней), а так же понадобится отвёртка и резиновый молоток (Если у вас есть такой, если нет тогда берите обычный)!

Где находится карданчик кулисы? Его вы сможете увидеть только если подберётесь под днище автомобиля и отведёте пыльник (Указан красной стрелкой) который его защищает в сторонку, для примера смотрите фотографию чуть ниже, на которой синей стрелкой указано местонахождение этого самого шарнира:

Когда нужно менять карданчик кулисы? Его меняют по мере износа, а именно при его износе передачи могут включаться не правильно к примеру вы включаете первую скорость а у вас включается задняя вместо неё, а так же данный шарнир многие автовладельцы заменяются этим же шарниром но только от калины, да действительно шарнир от калины не имеет не какого люфта, в связи с этим передачи включаются чётко и сам ход рычага КПП становится меньше чем если взять к примеру стандартный шарнир от ВАЗ 2110, но есть одно но!

Всё дело в том что Калиновский шарнир не имеет люфта а значит и усилие на коробку он будет больше возлагать, кроме того из-за того что нету люфта у шарнира от калины то вся вибрация которая идёт от коробки будет доходить до ручки КПП в отличие от родного шарнира от которого вибрации будет идти на ручку гораздо меньше.

Примечание! Кой что ещё скажем про шарнир от калины, если у вас коробка уже давно не ремонтировалась и время от времени при езде выбивает передачи (Выбивать передачи может из-за сильно изношенных зубьев шестерён и из-за изношенных вилок которые отвечают за включение передачи), то не рекомендуется ставить Калиновский шарнир на вашу машину, потому что как уже было сказано ранее он больше передаёт нагрузку на коробку и в связи с этим она у вас очень быстро выйдет из строя, поэтому будьте аккуратны!

Как правильно отрегулировать кулису на ВАЗ-2110: инструкция

Поговорим, как удастся настроить кулису, если та указывает на первичные приметы неисправности.

1. Вначале стоит попытаться любыми путями включить 1-ю передачу.
2. Необходимо установить вашу «десятку» на эстакаде, затянуть стояночный тормоз и подставить противоупорные откаты под шины.
3. Выключать на коробке 1-ю передачу не надо.
4. Снизу следует найти хомут, удерживающий кулису. Чтобы это выполнить, нужно подлезть под капот. Сам поиск КПП не должен вызвать вопросы. Хомут понадобится ослабить.
5. Далее нужно вернуться в салон, чтобы рычаг КПП сдвинуть до упора в левую сторону. Не стоит таскать ручку назад либо вперед, так как, скорее всего, кулиса соскочит.
6. Снова нужно вернуться под машину. Обратно затяните хомут.
7. Как правило, достаточно обыкновенного смещения кулисы касательно карданчика на пару миллиметров.

Снятие и разборка привода управления коробкой передач

Разбираем привод для замены втулок оси рычага переключения передач и шаровой опоры рычага. Пластмассовые втулки оси рычага меняем при большом люфте в соединении рычага с тягой привода. Детали шаровой опоры меняем при их большом износе или поломке. Тягу управления меняем при ее деформации. Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). При необходимости замены пластмассовой накладки кронштейна блокировки передачи заднего хода, которая может быть изношена сопряженной деталью при длительной эксплуатации…

…ключом «на 10» отворачиваем две гайки верхнего крепления накладки…

…и болт нижнего крепления.

Снимаем накладку кронштейна. Замену втулок оси рычага переключения передач, а также всех пластмассовых (подверженных износу) элементов шаровой опоры рычага можно выполнить в салоне автомобиля, не демонтируя весь привод. Для наглядности показываем эти операции на снятом приводе. Для снятия привода необходимо освободить крепление обоймы шаровой опоры снизу автомобиля и резинового чехла в салоне автомобиля. Головкой «на 10» отворачиваем…

…шесть гаек крепления к кузову прижимной пластины привода.

Снимаем прижимную пластину. Снимаем защитный чехол со шпилек крепления прижимной пластины. Снизу автомобиля снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата») и демонтируем реактивную тягу привода (см. «Снятие реактивной тяги»). Помечаем положение тяги управления относительно хвостовика шарнира штока переключателя передач.

Накидным ключом «на 13» ослабляем затяжку гайки стяжного болта хомута крепления тяги управления к хвостовику шарнира штока переключателя передач. Шлицевой отверткой разжимаем хомут и сдвигаем его по тяге. Снимаем тягу управления с хвостовика шарнира штока.

Снимаем механизм с тягой управления, выводя рычаг переключения передач из отверстия в полу.

Накидным ключом «на 13» отворачиваем гайку оси рычага…

Крестообразной отверткой отворачиваем винт крепления оси рычага переключения передач к тяге управления.

Вынимаем ось. Снимаем защитный чехол с рычага переключения передач.

Вынимаем дистанционную втулку.

Поддев шлицевой отверткой, вынимаем втулки оси рычага.

Поддеваем шлицевой отверткой отогнутый конец стопорного кольца…

…и вынимаем кольцо.

Вынимаем рычаг с шаровой опорой и пружиной из обоймы шаровой опоры.

Снимаем вкладыш с шаровой опоры.

Снимаем шаровую опору с рычага переключения передач.

Элементы привода управления:1 — рычаг переключения передач;2 — втулка оси рычага переключения передач;3 — шаровая опора;4 — стопорное кольцо;5 — обойма шаровой опоры;6 — пружина;7 — вкладыш;8 — дистанционная втулка

Собираем и устанавливаем привод управления коробкой передач в обратной последовательности. В шаровую опору рычага перед сборкой закладываем смазку ЛСЦ-15. Устанавливаем тягу управления на хвостовик шарнира штока переключателя передач по ранее нанесенным меткам. Проверяем правильность установки привода — ничто не должно мешать перемещению рычага, передачи должны включаться легко и без заеданий. В противном случае необходимо отрегулировать привод. Для регулировки привода потребуется помощник. Ослабив затяжку гайки стяжного болта хомута, снимаем тягу управления с хвостовика шарнира штока переключателя передач. Убеждаемся, что шток переключателя в коробке передач находится в нейтральном положении. Устанавливаем шток переключателя в положение включения передачи заднего хода. Для этого поворачиваем пассатижами за хвостовик шарнира шток переключателя против часовой стрелки (глядя по ходу автомобиля) до упора, преодолевая усилие пружины, и вдавливаем шток внутрь коробки передач до фиксации. Надеваем на хвостовик шарнира тягу управления (хомут при этом не затягиваем) и устанавливаем рычаг переключения передач в положение заднего хода. При этом упор оси рычага должен оказаться в крайнем переднем положении паза накладки кронштейна блокировки заднего хода. В этом положении тяги управления и штока переключателя передач затягиваем хомут тяги.

Подушка кулисы ваз 2110

Кулиса на автомобиле ваз 2110 нередко начинает со временем дребезжать. В лада 2110 звук лифты выражен в наименьшей степени, но он все-таки явно слышится. В связи с этим, замена подушки кулисы в ваз 2110 является не прихотью, а технически необходимой процедурой. Замена подушки кулис на ваз 2110 может быть спокойно проведена и своими силами.

Основные неисправности в работе рычага КПП на автомобилях марки ВАЗ 2010 — 2012 модели

Во многом работа механизма ручного переключения передач сильно подвержена физическому износу, поскольку он содержит много подвижных частей и функциональных элементов. Нередко неисправная кулиса ВАЗ 2110 начинает сильно люфтить, затрудняя нормальное и полноценное переключение скоростей. В данном случае, к сожалению, остается только менять агрегат на новый.

Очень часто автомобилисты ВАЗ 2110 могут жаловаться на сильные вибрации в работе кулисы. В данном случае причин может быть масса: начиная от износившихся подушек двигателя или КПП до неправильного ремонта или тюнинга (например, установки безлюфтового короткоходного карданчика). В таких случаях автомобилисты, как правило, борются уже с последствием неисправности, устанавливая фиксирующие пружины для ручки, либо пластиковые амортизирующие вставки под ось рычага. Хотя поиск первичных причин во многом мог бы быть более рациональным.

Кроме того, неисправность кулисы также может быть определена по следующим признакам:

• нечеткое переключение передач. Иначе говоря, “выбиванием”. Зачастую, возникает после неправильной настройки рычага, проблему вполне можно вылечить заменой кулисы;
• сильный дребезг ручки КПП, требующий замены обоймы шаровой опоры рычага, известной также среди автомобилистов как подушка кулисы;
• ошибочное переключение передач, случайное включение заднего хода вместо первой скорости.

Как видите, проблем с кулисой на автомобилях марки ВАЗ 2110 хватает. Большинство из них далеко не самые приятные и требуют оперативного вмешательства для своего устранения. Работы стоит начинать в обязательном порядке с регулировки рычага КПП, позволяющие заранее исключить необоснованно высокие траты на замену работоспособной кулисы.

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Регулировка

Необходимо все-таки включить первую передачу и заехать на эстакаду. Естественно, поставить машину на ручник, под колеса подложить противооткаты. Первую передачу не выключать!

Снизу отыскать хомут, фиксирующий кулису и ослабить его. Вернувшись в машину, нужно сместить рычаг влево, насколько сможете. Двигать рычаг назад или вперед нельзя, кулиса может соскочить.

Снова возвратиться под машину и затянуть хомут. Иногда достаточно сместить кулису относительно карданчика на несколько миллиметров, и КПП будет снова работать отлично, переключения скоростей будут происходить как нужно.
