Показания лямбда-зонда. устройство и принцип работы лямбда-зонда

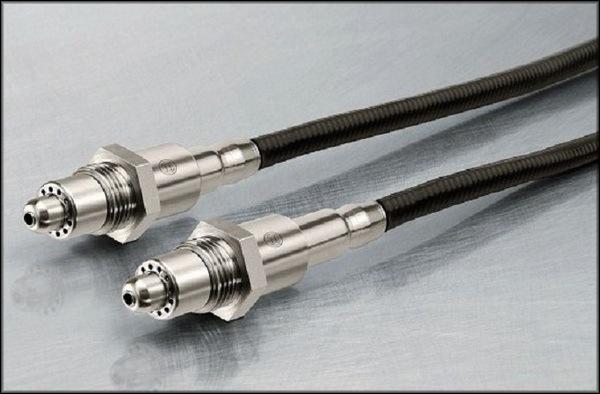

Какие бывают лямбда зонды?

Лямбда-зонд высокого напряжения

Зонд обернут в защитный керамический чехол, дополнительно используется внешний защитный изолятор. Щупы переменного напряжения имеют встроенный нагревательный элемент с электропитанием, благодаря которому они могут работать в течение 20 — 30 секунд после запуска двигателя. Наружная поверхность зонда образует отрицательный полюс, а внутренний положительный. Внутренний воздух подключается к электроснабжению и атмосферному воздуху через подходящий канал. Для соединения используются платиновые покрытия. Электропроводящее керамическое покрытие погружено в поток выхлопных газов. При температуре выше 300 ° С он становится проницаемым для ионов кислорода. Разница между количеством ионов кислорода в воздушной камере и количеством ионов кислорода в выхлопной камере вызывает разность потенциалов.

Лямбда-датчик переменного сопротивления

Зонд этого типа также заключен в защитный металлический корпус. Сердцем зонда является керамический корпус, выполненный из диоксида титана, покрытый платиновым покрытием. Титан с платиной образуют электрод зонда. Работа зонда заключается в изменении электропроводности тела. Диоксид титана характеризуется большей проводимостью по току, когда в выхлопных газах содержится больше кислорода, или же меньше.

Широкополосный лямбда-зонд

Это самая лучшая и самая сложная конструкция. Он также нагревается, так что он может начать работать сразу после запуска двигателя. Он состоит из двух датчиков переменного напряжения, изготовленных из диоксида циркония. Один зонд выступает в качестве измерительной ячейки, другой — насосной ячейки (при определенной температуре происходит движение потока кислорода, который можно направлять с помощью соответствующей поляризации — плюс / минус). Между ячейками имеется диффузионный зазор толщиной до 50 микрометров. Диффузные газы попадают в диффузионный зазор через канал. В свою очередь, в измерительной ячейке есть второй канал, который принимает чистый воздух из окружающей среды.

Измерительная ячейка действует как типичный датчик переменного напряжения, показывающий количество кислорода в выхлопе. Ток, питающий насосную ячейку, пропорционален количеству кислорода в выхлопных газах, измеренному измерительной ячейкой. Ток накачки — это величина, с помощью которой компьютер управляет работой двигателя, выбирает соответствующий состав топливно-воздушной смеси (используя показания, хранящиеся в карте памяти).

Датчики более старого типа информировали компьютер управления двигателем только о том, была ли смесь слишком насыщенной или слишком бедной. Новейшие широкополосные датчики позволяют постоянно информировать компьютер о фактическом составе выхлопных газов, чтобы компьютер мог регулировать количество впрыскиваемого топлива быстрее и точнее. Это связано не только с выбросами выхлопных газов, но и с экономией топлива. Этот тип зондов используется в бензиновых и дизельных двигателях.

Датчики кислорода — разновидности

Функция всех датчиков, независимо от конструктивных особенностей, проводить постоянный количественный замер кислорода в отработанном газе и сравнивать показатель с эталоном. На основании количества остаточного кислорода, ЭБУ делает вывод о качестве сгорания топлива в блоке цилиндров. Эталонный показатель топливной смести носит название стехиометрическая (абсолютная) ТВС. Технически обозначается как λ=1.

В ее составе должно присутствовать соотношение 14.7/1, где 14.7 — кислород, 1 — топливо. При таком соотношении происходит полное сгорание солярки или бензина, распад твердых частиц, и как следствие, минимальные токсические отходы в выхлопе. Когда в ТВС преобладает воздух, смесь считается обедненной, если преобладает топливо — обогащенной.

Автомобили, с системой экологических выбросов под протокол Евро 5, 6 оснащаются широкополосными датчиками, усовершенствованные конструкции позволяют отслеживать процентное соотношение кислород/топливо в системе выпускного тракта максимально точно. Кроме широкополостных лямбда зондов авто оснащаются:

• зондами на основе циркония;
• титановыми.

Эти три разновидности контроллеров не могут быть взаимозаменяемыми. Принцип работы циркониевого зонда основан на гальваническом законе, где твердый наконечник из диоксида циркония действует как электролит. Широкополосный датчик имеет две камеры и работает на основе закона модуляции напряжения.

Каждый кислородный зонд предназначен под конкретную марку авто. Датчик кислорода синхронизирован с блоком управления ДВС, переустановка конструкций не допускается.

Принцип работы лямбда-зонда

Как известно, в настоящее время пока ещё не изобретено способов, как повысить КПД технического устройства до 100%. Автомобильный двигатель не является исключением – в этом сложном агрегате существует немало узлов, в которых происходят энергетические потери. В частности, сгорание топливовоздушной смеси в цилиндрах происходит не полностью, о чём свидетельствует наличие в выхлопном газе остатков кислорода и углеводородов.

Так вот, лямбда-зонд как раз и представляет собой датчик, в задачи которого входит определение химсостава выхлопа. А если быть точнее – содержимого в нём кислорода. В норме этот показатель должен находиться в пределах 0.1-0.3%. Увеличение данного значения будет свидетельствовать о переобогащённой смеси, что для ДВС так же плохо, как и работа на обеднённой ТВС.

Лямбда-зонд в большинстве случаев устанавливается в оконечной части системы выпуска отработанных газов, перед и после выпускного коллектора (следует отметить, что вместо обычного глушителя в таких случаях присутствует его модифицированная разновидность – каталитический нейтрализатор).

Разумеется, прогресс не стоит на месте – конструкция лямбда-зонда постоянно совершенствуется. Двухканальная компоновка как более простая в изготовлении характерна для транспортных средств эконом-класса, а также автомобилей, производившихся, начиная с 80-х годов прошлого века. В настоящее время преобладают системы широкополосного типа – такой лямбда-зонд оказывает более положительное воздействие работу двигателя, поскольку умеет определять состав выхлопа с гораздо большей точностью.

Если перечислить, на что влияет лямбда-зонд в машине, то окажется, что улучшение качественного состава ТВС – это отнюдь не самоцель. Благодаря более эффективному горению смеси удаётся заметно увеличить общий ресурс силового агрегата, добиться ощутимого снижения расхода топлива, а также решить проблему нестабильной работы мотора на ХХ.

Если рассмотреть более детально, как работает лямбда-зонд, то оказывается, что он не может формировать однородный сигнал, поскольку сам принцип работы силового агрегата основан на генерации неоднородного количества циклов за единицу времени. Так что можно утверждать, что кислородный датчик в общем случае реагирует на отсутствие стабильности в функционировании мотора, и оповещение об этом бортового компьютера и является основной задачей этого устройства.

Проще говоря, кислородные датчики в режиме реального времени отсылают данные в ЭБУ (вернее, в блок бортового компьютера, специализирующийся на управлении работой топливной системой), а уже там происходит анализ этих данных. Он заключается в усреднении полученной информации и сравнении результата с эталонным значением. В качестве таковой принято считать стехиометрическую топливовоздушную смесь, в которой на 1 объёмную часть горючего приходится 14.7 объёмных частей атмосферного воздуха. Такое соотношение обозначается буквой λ и принимается за единицу. Если лямбда (вот и ответ на вопрос, почему устройство называется лямбда-зондом) меньше единицы – смесь обогащённая, то есть объёмная доля топлива больше единицы. В противном случае говорят об обеднённой ТВС.

ЭБУ корректирует работу топливной системы таким образом, чтобы коэффициент λ всегда был равен единице, благоприятствуя самому эффективному сгоранию топлива и повышению КПД двигателя до максимально возможного значения.

Если отключить лямбда-зонд, даже при идеально настроенном механизме подачи ТВС, со временем он будет сбиваться. А неоптимизированное сгорание горючего – это следующие неприятные моменты:

• перегрев силового агрегата;
• более быстрый износ всех компонентов системы выхлопа, включая каталитический нейтрализатор;
• увеличенный расход технических жидкостей (масла, горючего, ОЖ);
• быстрое прогорание клапанов, поршней, колец;
• заметное снижение мощности (тяги) мотора на всех режимах.

Поэтому так важно поддерживать кислородные датчики в исправном состоянии

Установка нового датчика лямбда зонда в автомобиль

После установки правильной запасной части убедитесь, что ее связь с контроллером двигателя микропроцессора верна. Для этой цели он тестирует, запускает и настраивает различные циклы вождения, пока контроллер не распознает от 3 до 5 типичных циклов, предопределенных производителем автомобилей. Если это условие не выполняется, индикатор предупреждения MIL отключится после следующего запуска двигателя. После этой первоначальной конфигурации бортовой диагностической системы начинается надлежащее функционирование самого лямбда-зонда. Если процедуры установки не соблюдаются или несовместимый кислородный датчик, проблемы, характерные для поврежденного зонда, снова появятся, так как на самом не будет работать оптимально, что отрицательно скажется на расходе топлива и выбросах.

Замены с качеством оригинальных деталей Лямбда-зонды, разработанные для вторичного рынка, производятся в соответствии со стандартами OE, благодаря которым они идеально подходят к автомобилю. Это проверяется в нескольких тестах во время производственного процесса, так что каждый продукт соответствует 100% требований к спецификации. Кроме того, зонды покрыты специальными покрытиями для предотвращения образования сажи и других загрязнителей. Программа лямбда-зонд для вторичного рынка включает 356 частей с 3558 возможными приложениями.

Проголосуйте, понравилась ли вам статья?

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Режимы работы двигателя

Так как двигатель не работает в одном установившемся режиме, нагрузки постоянно меняются, поэтому пропорция соблюдается далеко не всегда. Для контроля количества воздуха в дроссельную заслонку устанавливается лямбда-зонд.

Только по показаниям лямбда-зонда электронный микропроцессорный блок управления оценивает состав топливовоздушной смеси. Если качество не соответствует норме, то производится корректировка, подается смесь, более подходящая для конкретного режима работы двигателя. Для этого на форсунки подается сигнал для увеличения или уменьшения времени их открытия. По сути, количество подаваемого в камеры сгорания топлива зависит полностью от того, как долго будут открыты электроклапаны форсунок.

Замена датчика

Проверка проводки зонда достаточно кропотливая работа, в большинстве случаев на СТО предлагают только поменять узел, если нарушена проводка, но учитывая, стоимость оригинального широкополостного датчика начинается с 10 000 руб. многие водители успешно находят неисправность в цепи и устраняют пробой.

Переустановка зонда занимает 10–15 минут при выключенном и желательно остывшем моторе. Отключается АКБ, специальным ключом снимается затяжка датчика, деталь вынимается с выходного коллектора и отсоединяется от ЭБУ. Установка нового происходит аналогично, зонд вкручивается в посадочное место рукой, затягивается. При замене проверяется состояние седла, степень износа уплотнительных колец. При необходимости проводится замена.

Широкополосные кислородные лямбда зонды достаточно сложный прибор, которые синхронизирован с прошивкой электронного блока конкретного автомобиля. Если газоанализатор можно было легко переделать из старого датчика своими руками, то в случае с кислородниками проводить такие работы опасно. Исключение — большой опыт в программировании и достаточные знания по настройке данного типа оборудования.

Методы проверки лямбда-зонда

Работоспособность лямбда-зонда для начала можно попробовать оценить визуально, а после этого проверить при помощи электроизмерительных приборов (вольтметра или осцилографа).

Визуальная проверка. Конечно, это не панацея, но данный метод наиболее прост и понятен, так что начинать комплексные меры рекомендуется именно с него.

Сначала стоит осмотреть разъемы, к которым подключены провода – все они должны быть надежно зафиксированы на своих посадочных местах.

Далее необходимо внимательно осмотреть непосредственно сам датчик кислорода:

1. Наличие сажи. Сажа как правило, возникает либо в случае дефектного нагревателя зонда, либо в случае сгорания обогащенной топливной смеси. Все это засоряет прибор и «тормозит» реакцию лямбда-зонда на состав выхлопа;
2. Блестящие отложения – первый признак чрезмерной концентрации свинца в топливе. В данном случае предстоит замена устройства, так как свинец повреждает сам зонд и каталитический нейтрализатор;
3. Отложения белого или серого цвета также ведут к замене датчика. Причина такой неисправности чаще всего заключается в использовании присадок для топлива или моторного масла.

Проверка с помощью приборов. Для того чтобы проверить лямбда-зонд, необходимо приготовить цифровой вольтметр, включенный в режим измерения постоянного напряжения.

На видео в конце статьи хорошо показано, как проверить лямбда-зонд цифровым вольтметром.

Для начала стоит прогреть мотор, после чего нужно найти датчик в подкапотном пространстве и внимательно осмотреть его. Если он покрыт обильными отложнениями сажи, свинца или другими подобными веществами, то продолжать проверку нецелесообразно – потребуется замена.

В противном случае, ищем причину дальше:

• Нужно убедиться в отсутствии повреждений механического характера у самого зонда и у подходящих к нему проводов.
• Если все в порядке, следует завести авто, перед этим отключив от колодки кислородный датчик, и присоединив его сигнальный провод к цифровому вольтметру.
• После этого необходимо увеличить обороты двигателя до 2500 и отпустить педаль акселератора.
• Далее идет черед вакуумной трубки, которую следует вынуть из топливного регулятора давления.

Теперь можно определить, исправен ли лямбда-зонд. Для этого надо посмотреть на показания вольтметра – если они находятся на отметке 0,8 В и менее (или вообще отсутствуют), то налицо неисправность устройства.

После этого следует провести проверку на обедненную смесь, для чего потребуется спровоцировать подсос воздуха, используя вакуумную трубку. Об исправной работе лямбда-зонда свидетельствуют показания вольтметра в пределах 0,2 В или менее. Если все тесты показали отрицательный результат, то замены датчика не избежать.

Основные виды лямбда-зондов

В конструкции современного автомобиля могут присутствовать следующие лямбда-зонды:

1. Циркониевый.

Самая популярная модель, которая изготавливается на основе диоксида циркония.

Работает рассматриваемый элемент по принципу гальванического элемента с твердым электролитом в виде специального наконечника.

Изготовленный из керамики и циркония наконечник со всех сторон покрыт защитными пластинами из пористых платиновых электродов, которые выполняют роль проводников тока. Стоит отметить, что свойства электролита активизируются только при нагреве диоксида циркония выше +350 °C. Получается, что лямбда-зонд будет выдавать ошибку, если не прогреется до определенной температуры. Быстрый нагрев устройства осуществляется благодаря встроенной нагревательной конструкции с керамическим изолятором.

Обратите внимание! Повышение температуры до +950 °C может привести к перегреву датчика и его дальнейшей поломке.

Посредством прохождения через небольшие просветы в защитном кожухе выхлопные газы поступают к наружной части наконечника. Воздух, в свою очередь, проникает внутрь датчика через специальную пройму в корпусе устройства или пористую уплотнительную крышку.

Разница потенциалов формируется благодаря перемещению ионов кислорода по электролиту между наружным и внутренним платиновыми электродами.

Напряжение на электродах обратно пропорционально объемам кислорода в выхлопной системе.

При наличии оповещения, поступающего от датчика, блок управления выравнивает содержание компонентов топливовоздушной смеси. Напряжение, поступающее от лямбда-зонда, каждую секунду меняется по несколько раз, что позволяет оптимизировать состав смеси независимо от режима работы ДВС.

В зависимости от количества проводов лямбда-зонды из циркония делятся на несколько групп:

• однопроводные – оснащены одним сигнальный проводом, при этом контакт на массу осуществляется через корпус;
• двухпроводные – имеют сигнальный и заземляющий провода;
• трех- и четырехпроводные – подразумевают наличие системы нагрева, а также подведенных к ней управляющих и заземляющих проводов.

2. Титановый.

Внешне схож с циркониевым, но в данном случае чувствительная деталь датчика изготовлена из диоксида титана. Объемное сопротивление устройства меняется с учетом изменения количества кислорода в смеси: от 1 кОм при богатой смеси до более 20 кОм при бедной. Вместе с этим меняется проводимость титанового элемента, о чем лямбда-зонд сообщает блоку управления. Эффективность датчика рассматриваемого вида достигается только при температуре +700 °C, поэтому без нагревательного элемента здесь не обойтись.

Титановый лямбда-зонд имеет высокую цену и сложную конструкцию, что отрицательно сказывается на популярности данных устройств.

3. Широкополосный.

В отличие от вышеописанных моделей, широкополосные приборы имеют конструкцию, состоящую из двух камер: измерительной и насосной.

В измерительном отсеке поддерживается такой состав газов, при котором лямбда равна единице. Что касается насосной камеры: если мотор работает на бедной смеси, камера убирает лишний кислород из диффузионного зазора в атмосферу, а если на богатой – пополняет диффузионное отверстие недостающим кислородом из внешней среды. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна объемам бесцветного газа.

Нормальное функционирование широполосных датчиков возможно при температуре +600 °C, что достигается за счет работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6.

Принцип действия

В кислороде присутствуют отрицательно заряженные ионы. Они собираются на электродах из платины и при достижении нужной температуры датчика (где-то 400 градусов Цельсия) создается разность потенциалов (напряжение).

Если смесь слишком обеднена, то объем кислорода в газах будет высоким, и наоборот, если смесь обогащена, то кислорода будет мало.

В первом случае напряжение равно 0,2-0,3 Вольта, а во втором — 0,7-0,9 Вольта.

Система управления мотора поддерживает уровень напряжения около 0,4-0,6 Вольт, то есть уровень лямбда равен 1.0.

В процессе движения происходит изменение режимов работы мотора, что способствует корректировке параметра напряжения в обе стороны. При этом узкополосный датчик может улавливать лишь те параметры, которые выше нуля.

Лямбда-зонд, который установлен после катализатора, имеет такой же принцип действия.

После обработки газов катализатором, уровень кислорода остается неизменным. Это, в свою очередь, позволяет поддерживать оптимальную разницу потенциалов в пределах 0.4-0.6 Вольта.

Лямбда-зонд (датчик кислорода)

Лямбда-зонд — один из важнейших датчиков обеспечивающих экологические нормы по токсичности выхлопа. До 90-х годов в России никаких норм не было, и о соответствии нормам Евро производители автомобилей и топлива не задумывались. Со временем количество иностранных автомобилей выросло, что привело к появлению топлива Евро. Отечественные производители стали экспортировать авто в Европу. Отечественные моторы модернизировали под эти требования экологической безопасности.

Основным способом снижение токсичности является применение каталитических нейтрализаторов в системе выхлопа. Проходя через него, выхлопной газ теряет значительную часть вредных веществ. Для эффективной работы катализатора требуется один или два датчика. Один на входе в катализатор, другой на выходе. Эти датчики должны измерять, сколько в выхлопном газе есть кислорода. Эти датчики и есть лямбда-зонды (или кислородные датчики). Обычно в народе говорят просто «лямбда». Сигнал с датчика поступает в блок управления двигателя, где программа меняет количество подаваемого воздуха, чтобы топливная смесь сгорала максимально полно.

Особенности конструкции датчика таковы, что подавать сигнал он начинает после разогрева до 300 — 400 градусов С. Именно поэтому металлический корпус нового лямбда-зонда имеет следы побежалости металла. Это ни в коем случае не является признаком, что датчик был в употреблении. Перед поступлением в продажу датчик проверяется на заводе в рабочем режиме. Простейшая схема лямбда-зонда — это сигнальный провод (черный) и провод заземления (белый). В более сложной схеме используется до четырех проводов. Так как на холодном двигателе температура выхлопа мала, для работы датчика требуется подогрев. Для подогрева используется отдельный провод — тоже белый. Заземление провода нагрева — коричневый провод.

Определить неработающий лямбда-зонд косвенно можно по повышенному расходу топлива. Это происходит потому, что при неработающим датчике блок управления двигателем берет данные из своей памяти, усредняет их. Состав топливной смеси при этом не оптимальный. Происходит перерасход топлива, двигатель может неустойчиво работать на холостых оборотах, мощность снижается. Диагностировать нерабочий лямбда-зонд можно на СТО. Датчик весьма чувствителен к качеству топлива. Ресурс лямбда-зонда обычно немногим более 100 тысяч километров.

Какой лямбда-зонд выбрать?

Как и свечи зажигания, датчики кислорода делают всего несколько производителей в мире. Производители автомобилей никогда не делали лямбда-зонды и в их оригинальной упаковке всегда лежат датчики одного из этих брендов: NGK (NTN), DENSO, BOSCH, BERU.

При подборе датчика нужно учитывать то, что в каталогах часто встречаются универсальные лямбда-зонды. Точнее это конструкторы из которых можно собрать датчик с проводами нужной длины, с разъемом под конкретную модель автомобиля. Универсальные датчики обычно стоят дешевле. Часто в продаже трудно найти лямбду для старого автомобиля. В этом случае универсальный датчик решает проблему.

Замена

Поэтому многие автолюбители не пытаются проводить диагностику работоспособности лямбда-зондов, а просто периодически производят его замену на новый. Чтобы поддерживать работоспособность системы питания в рабочем состоянии следует производить замену раз в 2-3 года.

Данная операция не является сложной и выполняется она на смотровой яме. Предварительно следует приобрести необходимую модель датчика. Перед демонтажем отключается колодка проводов от зонда, а затем он выкручивается со своего посадочного места рожковым ключом соответствующего размера. Для облегчения откручивания допускается обработка специальными средствами (WD-40 или др.). На место выкрученного элемента вкручивается новый и к нему подключается проводка.

Ресурс кислородника и его неисправности

Лямбда-зонд – один из наиболее быстро изнашиваемых датчиков. Это связано с тем, что он постоянно контактирует с отработавшими газами и его ресурс напрямую зависит от качества топлива и исправности двигателя. Например, циркониевый кислородник имеет ресурс порядка 70-130 тысяч километров пробега.

Поскольку работа обоих кислородных датчиков (верхнего и нижнего) контролируется системой бортовой диагностики OBD-II, при выходе из строя любого из них будет зафиксирована соответствующая ошибка, а на панели приборов загорится контрольная лампа неисправности “Check Engine”. Диагностировать неисправность в данном случае можно с помощью специального диагностического сканера

Из бюджетных вариантов стоит обратить внимание на Scan Tool Pro Black Edition

Сканер Scan Tool Pro Black Edition

Данный сканер корейского производства отличается от аналогов высоким качеством сборки и возможностью диагностики всех узлов и агрегатов автомобиля, а не только двигателя. Также он способен отслеживать показания всех датчиков (в том числе и кислородного) в режиме реального времени. Сканер совместим со всеми популярными диагностическими программами и, зная допустимые по вольтажу значения, можно судить об исправности датчика.

Сигнал исправного кислородного датчика

При исправной работе кислородного датчика характеристика сигнала представляет собой правильную синусоиду, демонстрирующую частоту переключений не менее 8 раз в течение 10 секунд. Если датчик вышел из строя, то форма сигнала будет отличаться от эталонной, либо его отклик на изменение состава смеси существенно замедлится.

Основные неисправности кислородного датчика:

• износ в процессе эксплуатации (“старение” датчика);
• обрыв электрической цепи нагревательного элемента;
• загрязнение.

Все эти виды проблем могут быть спровоцированы использованием некачественного топлива, перегревом, добавлением различных присадок, попаданием в зону работы датчика масел и чистящих средств.

Признаки неисправности кислородника:

• Индикация сигнальной лампы неисправности на приборной панели.
• Потеря мощности.
• Слабый отклик на педаль газа.
• Неровная работа двигателя на холостых оборотах.

Устройство лямбда зонда и составляющие

На самом деле, от работы этого небольшого датчика во многом будет зависеть исправность всей системы питания автомобиля. Если отсоединить датчик и проверить правильность его настройки, то можно получить обширную информацию о функционировании двигателя. Как правило, выход его из строя приводит не только к увеличению потребления горючего, но и одновременно уменьшает мощность самого агрегата. Можно ли быть уверенным, что при неисправном лямбда зонде блок управления выдаст четкую ошибку? К сожалению, так происходит не всегда. Однако, если это все-таки будет зафиксировано, то компьютер назначит усредненные параметры впрыска топлива.

Итак, рассмотрим основные элементы, из которых состоит лямбда. Это:

1. электрический нагреватель с токопроводящим контактом;
2. электрический нагреватель;
3. керамический наконечник;
4. защитный щиток с отверстием для выпуска отработанных газов;
5. металлический корпус;
6. керамический изолятор.

При изготовлении этого датчика применяются материалы, которые способны выдерживать высокий температурный режим. Связано это с тем, что лямбда устанавливается перед катализатором в выхлопном коллекторе. Вследствие этого он постоянно контактирует с горячими выхлопными газами.

Как работает лямбда

Происходит непрерывное сравнение воздуха в отработанных газах. Специальный гальванический элемент выступает в роли своеобразной воздушной батарейки. Различие в условиях химических реакций снаружи и внутри лямбды приводит к появлению напряжения на контактных выводах.

Количество кислорода в эталонном воздухе практически неизменно, а его содержание в отработанных газах зависит от полноты сгорания топливной смеси:

• кислород в избытке — напряжение растет;
• малое содержание О2 — напряжение падает.

Поскольку датчик кислорода ВАЗ или других марок работает в условиях высокой температуры, его корпус и электроды изготавливаются из особо прочных материалов: цирконий, титан, керамика. Для эффективной реакции с кислородом на электроды наносится платиновое напыление.

Кроме того, измерительный электрод может работать только при определенной температуре. До момента прогрева датчика выхлопными газами температура поддерживается нагревательным элементом.
