Изготовление покрасочной камеры своими руками

Осветительное оборудование

Не менее важным фактором для покраски авто является освещение и приборы, которые необходимы для этого. Освещение должно располагаться не только на потолке, но и по стенам покрасочной камеры.

Лампы стоит устанавливать на равномерном расстоянии, перпендикулярно полу. Более экономичными и эффективным окажется освещение с помощью ламп дневного накаливания. На кузове авто будут видны каждые частички.

Многие предпочитают установить светодиодные лампы, которые гарантируют яркий и равномерный свет без мерцания и прочих выходов из строя.

Эти приборы позволяют значительно сэкономить на электроэнергии, ведь они экономичнее дневного света. Малярная камера должна быть максимально освящена, даже самые мелкие пылинки должны быть видны.

Преимущества применения окрасочной камеры

Оборудованная своими руками малярная камера – оптимальный вариант для автомобилиста, часто занимающегося покраской авто. Главные требования – соблюдение техники безопасности и правил применения красящих составов.

Плюсы и минусы

самостоятельный выбор подходящего чертежа;
существенная экономия финансов;
возможность использования недорогих, бывших в употреблении или самостоятельно сконструированных элементов и оборудования;
возможность упрощения или усложнения системы в любой момент, а также замены элементов на более качественные.

высока вероятность, что дешевые и бывшие в употреблении элементы не прослужат долго, придется тратиться на ремонт;
высок риск допустить ошибку при самостоятельном конструировании и оборудовании камеры, в этом случае предстоят дополнительные траты на повторные монтажные мероприятия.

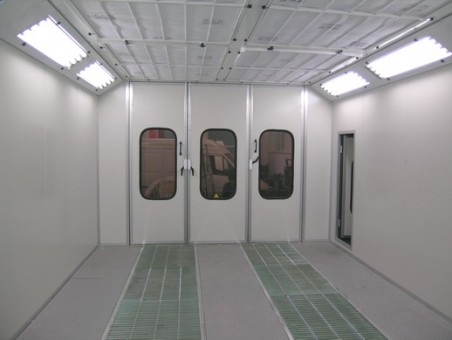

Чаще всего покрасочную камеру оборудуют внутри гаража.

Постройка бывает сквозной и тупиковой.

В основе классификации покрасочных камер – схема вентиляционной системы. Выделяют малярки:

• с настенными вытяжками, расположенными по периметру (наиболее распространенный вариант);
• с напольными вытяжными клапанами в зазорах;
• с напольными вытяжками в траншеях.

Вентиляционные системы, используемые в покрасочных боксах, бывают одномоторные и двухмоторные. Первые втягивают воздушный поток сверху, а загрязненный воздух выводят через нижние каналы. Вторые посредством одного мотора втягивают воздух, с помощью второго удаляют из камеры. Одномоторные агрегаты бывают потолочного и напольного типа, двухмоторные подразумевают крепление клапанов на стенах.

Изготовление печи

Начинать изготовление печи полимеризации порошковой краски следует с расчётов и чёткого понимания того, что в этой печи будет окрашиваться

Размеры – очень важное значение, так как чем больше печь, тем больше энергозатрат потребуется на её прогрев, а так же больше времени будет уходить на набор оптимальной температуры

С другой стороны, камера должна вмещать в себя все окрашиваемые изделия таким образом, чтобы они не соприкасались друг с другом.

Совет! Изготавливать камеру для одноразовой покраски нецелесообразно, гораздо проще будет заказать эту работу у специалистов.

К примеру, сегодня, порошковыми красками часто красят автомобили, а следовательно и камера должна вмещать машину целиком, и при этом чтобы с каждой стороны оставался запас не менее чем 30-50 сантиметров.

Если с этим вопросом вы определились, то следующий этап – это составление списка всего, что понадобится:

• Профильная труба, не менее чем 40 на 20 мм, для создания каркаса.
• Базальтовая вата, толщиной 50 мм.
• Листы оцинкованной стали.
• Вентилятор двойного действия с протоками для циркуляции воздуха внутри камеры распределения температуры по всему объёму.
• Тэны нагревательные из расчёта, чтобы температура в камере поднималась до 200 градусов. За точными расчётами количества тэнов лучше обратиться к специалистам.
• Блок управления с терморегулятором и термостатом.
• Две термопары для замеров температуры внизу и вверху камеры.

Каркас

Каркас изготавливается из профильной трубы таким образом, чтобы внутрь возможно было заложить листы базальтовой ваты. В качестве материала можно использовать трубу любого размера, главное, помнить, что чем толще слой утеплителя, тем быстрее и дольше, температура будет удерживаться внутри камеры.

Дверь короба, так же сваривается из профилей и утепляется, помимо этого необходимо предусмотреть задвижку, которая будет не только удерживать дверь в закрытом положении, но и прижимать её плотно к самому коробу.

Когда каркас собран, его необходимо обшить снаружи металлическими листами, что бы у утеплителя была опора. Базальтовая вата прокладывается во все пустоты, и чем плотнее она будет уложена, тем лучше печь будет держать температуру.

После утепления, обшивается оцинковкой внутренняя сторона короба и двери. Каркас готов,  и пришло время установки навесного оборудования.

Тэны и регуляторы

На этом этапе, лучше всего обратиться за помощью к специалистам электрикам. Высокая температура внутри печи достигается за счёт большой мощности в сети, соответственно и нагрузка будет колоссальная. Лучше всего, если устанавливаемое оборудование будет подключено к двум фазам, то есть в сети должно быть не бытовые 220 вольт, а промышленные 380.

После крепления тэнов и вывода проводов наружу, устанавливаются термопары, причём одна ставится максимально высоко к потолку, а вторая у задней стенки на полу. Таким образом, две термопары будут давать разные показания, а автоматика вычислять среднюю температуру в камере.

Тэны и термопары подключаются к датчикам и к сети. Нагреватель готов, и осталось закрыть тэны ещё одним листом оцинковки. Это обезопасит окрашиваемое изделие от неравномерного прогрева и соприкосновения с оголёнными электрическими проводами.

Важно! Перед тем ка зашить тэны листом, нужно обязательно проверить работу всех приборов и оборудования. Каждый тэн должен нагреваться равномерно, а автоматика выключать их при наборе нужной температуры

Вытяжки

Принудительная циркуляция воздуха необходима для равномерного прогрева камеры. Сам вентилятор должен располагаться снаружи, и иметь два входа внутрь камеры: один, более широкий сверху, для забора воздуха, а второй узкий, снизу, для впрыска обратно. Мощность самого вентилятора подбирается индивидуально в зависимости от размеров камеры.

Когда исправность всего оборудования проверена, под потолком устанавливаются вешала, на которые будут подвешиваться окрашенные изделия, и можно переходить к пробной полимеризации.

7 Еще немного полезной информации

Давайте пройдемся по всем основным тезисам, которые мы изложили в данном материале. Рассмотрим небольшие детали, которые на первый взгляд не играют большой роли, но также важны для нормального функционирования покрасочного бокса.

Внутренняя отделка помещения — необходимо использование негорючих материалов. Воздержитесь от приобретения вагонки!

Герметичность помещения — это очень важно, постарайтесь обустроить входные двери с максимально плотным закрыванием, во избежание попадания в помещение грязи, пыли и влаги с улицы. Внутренняя поверхность стен должна быть гладкой и мыться с легкостью

Подумайте об этом моменте до начала монтажных работ, обезопасив себя от трудоемкого процесса уборки

Внутренняя поверхность стен должна быть гладкой и мыться с легкостью. Подумайте об этом моменте до начала монтажных работ, обезопасив себя от трудоемкого процесса уборки.

Обязательно определитесь с местом, где будет храниться весь технический инвентарь, необходимы для полноценной работы. Специальная одежда, лаки, краски, спецоборудование и средства безопасности — помещение под хранение должно быть продумано на начальном этапе подготовительных работ.

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Обустройство помещения гаража под простую покрасочную камеру

Малярка своими руками – это реальность! Сегодня многие автолюбители задумываются о самостоятельной постройке камеры. Как вариант, можно использовать помещение гаража и переоборудовать его в идеальное место для проведения покрасочных работ. Камера может использоваться постоянно или же изредка, для бизнеса или личных целей

Это абсолютно несущественно, важно, чтобы были соблюдены требования по отношению к конструкции и техника безопасности

Для безопасной и эффективной работы перед началом переоборудования гаража следует сделать его оценку. Как отмечалось выше, размер помещения очень важен для комфортной и производительной работы, поэтому высота обязана быть не менее 2,8 м, площадь, в свою очередь, не менее 6×4 м. Помещение должно быть утеплено негорючими материалами и окрашено в белый цвет. Кафельные стены рекомендуется сделать матовыми. Но главным оценочным критерием является герметичность. Если ее создать не удается, лучше отказаться от затеи.

Как сделать вентиляцию покрасочной камеры своими руками?

Обязательным элементом камеры является вентиляция с фильтром, которая позволяет очищать воздух внутри помещения и воздух нагнетаемый снаружи от пыли, а также осаждать и выводить туман краски наружу. По способу вентиляции камеры можно разделить на следующие типы:

• Одномоторные камеры. В таких камерах воздух нагнетается в помещение сверху. Создавая давление, он осаждает туман краски вниз, который затем через отверстия в полу выводится наружу.
• Двухмоторные камеры, которые кроме верхнего, нагнетающего мотора, имеют нижний мотор, осуществляющий отсасывание воздуха из помещения наружу.

Вентиляция и сушка в покрасочной камере

К преимуществу двухмоторных камер относится лучшая циркуляция воздуха. Однако такой вариант обойдется значительно дороже и более сложен в техническом исполнении. Он окупается при большом потоке машин. В случае малого количества заказов, целесообразней установка одного мотора.

В любом случае, воздух поступающий в камеру должен быть предварительно отфильтрован от пыли, которая может вызвать дефекты покраски. Это достигается с помощью установки воздушного фильтра тонкой очистки на выходе из воздушного короба. Короб представляет собой жестяной ящик, установленный над потолком, в который с помощью улитки нагнетается воздух из улицы.

Для удаления воздуха в полу могут быть проделаны траншеи, закрываемые металлическими решетками. В них может быть установлен мотор для вытяжки воздуха. Кроме этого пол покрасочной камере для автомобилей можно поднять на 10 – 15 см за счет решетки из арматуры. В данном варианте отпадает необходимость прокапывать траншеи в полу.

Третьим более совершенным способом создания потока воздуха в камере является приточно-вытяжная вентиляция, которая может работать в трех режимах.

• Воздух активно циркулирует внутри камеры, постоянно фильтруясь и поступая обратно в камеру. Такой режим необходим для тщательной очистки воздуха от пыли перед началом покрасочных работ.
• Воздух забирается из улицы, фильтруется, прогревается до 30 градусов и поступает в камеру. Затем без фильтрации воздух выводится через отверстия в полу. Данный режим используется для поддержания постоянной температуры при покраске, а также удаления тумана из краски.
• Воздух закачивается из камеры, проходит фильтрацию и, нагреваясь до 60 градусов с помощью тэнов, поступает обратно в камеру. Этот режим используется при сушке краски.

Пол покрасочной камеры

Проектированию расположения входных и выходных отверстий системы вентиляции необходимо уделить особенно много внимания. Неудачное расположение вытяжных отверстий может привести к созданию мертвых зон в помещении и, как следствие, взвесей лакокрасочных материалов, завихрений. Это часто отрицательно сказаться на качестве покраски автомобиля.

Лак, краска и пыль довольно быстро засоряют воздухоочистные фильтры, что приводит к снижению скорости циркуляции воздуха в покрасочной камере для автомобилей и вызывает образование лакокрасочных взвесей. Чтобы быстро решить эту проблему, система вентиляции должна иметь возможность регулирования мощности подачи воздуха. Кроме этого фильтры должны располагаться таким образом, чтобы их замена занимала минимальное время.

В целях увеличения срока службы воздушных фильтров для выходящего воздуха, рекомендуется устанавливать двухступенчатые фильтры. Первый фильтр предназначается для удаления крупных частиц пыли. Следующий за ним фильтр для тонкой очистки улавливает мелкие частицы пыли, а также капельки краски, лака и других летучих соединений. Данный вариант предочистки от крупных частиц позволяет реже производить замену дорогостоящего фильтра тонкой очистки.

Производительность вентиляции для покрасочной камеры рассчитывается исходя из скорости воздухопотока в пределах 20-25 см/с. Однако при расчете необходимо учесть и отнять примерный объем, который будет занимать окрашиваемый автомобиль в камере.

Сушка

Важный этап при обустройстве покрасочной камеры — обеспечение процесса сушки. Сегодня в продаже имеются тепловые генераторы, функционирующие на различном виде топлива, в том числе отработанном масле и газу. С учетом потребностей можно выбрать устройства разной мощности и функционала.

Все чаще для сушки авто после покраски применяются инфракрасные лампы. Они просты в эксплуатации и гарантируют необходимый эффект. При этом расходы на приобретение такого оборудования минимальны.

При строительстве покрасочной камеры важно учесть распределение тепловых потоков во избежание случайного перегрева. Для удобства сушка объединяется с системами фильтрации и дистанционного управления

При выборе варианта важно учесть уровень загрузки покрасочной камеры:

1. Если требуется покрасить один автомобиль, достаточно сушки воздухом. Минус метода заключается в длительности процедуры, но зато снижаются расходы.
2. В случае создания покрасочного бокса для профессиональной деятельности (многократной покраски), лучше отдать предпочтение инфракрасному оборудованию. С его помощью можно добиться более быстрого высыхания. Под действиями ИК лучей краска и шпатлевка высыхают намного быстрее, а расходы электроэнергии снижаются.

Можно использовать малогабаритную сушку для просушки различных деталей кузова авто — специальную камеру, обеспечивающую температуру нагрева до 200 градусов Цельсия. В нее входит необходимая автоматика, обеспечивающая контроль базовых параметров и соблюдение технологического процесса.

Такой сушильный шкаф изготавливается с учетом требований заказчика в различных габаритах.

В виде дополнительного оборудования для сушки (при обустройстве покрасочной камеры) можно использовать инфракрасные лампы.

Выделим востребованные модели:

1. TopWeld / FY-TECH FY-1W — устройство с одной лампой и одной секцией, работающее от 220 Вольт. Особенность заключается в возможности регулировании угла наклона и высоты, компактность и надежность конструкции. Изделие равномерно нагревает поверхность и обеспечивает ее быстрое высыхание. В модели предусмотрен механический таймер, имеется возможность корректировки мощности и времени сушки. Рабочая температура — от 40 до 100 градусов Цельсия, таймер выставляется на время до часа. Площадь сушки — 80*50 см.
2. OMAS WS-502A — инфракрасная сушка, обеспечивающая быстрое высыхание поверхности машины в помещении покрасочной камеры. Изделие состоит из двух ламп, равномерно прогревающих ЛКП. Конструктивно ее можно вращать в горизонтальной и вертикальной плоскости, а также наклонять на разные углы. Имеется таймер, устанавливаемый на время от 1 до 28 минут (отключает сушку автоматически). Рабочее напряжение — 220 В, мощность 2 кВт. Высота стойки меняется в диапазоне от 15 см до 1,5 метров. Оптимальное расстояние от ламп до поверхности — от 0,3 до 0,7 метров. При этом охватываемая площадь составляет 100*70 см.
3. TopWeld / FY-TECH FY-3AL — мощная сушка с тремя лампами инфракрасного действия. Эта модель имеет настраиваемую высоту, возможность изменения угла направления софитов, таймер для регулировки времени. Особенности — изменение уровня мощность, применение алюминия при изготовлении корпуса, компактность и прочность. Секция может вращаться на 360 градусов. Работа сушки проверена на большинстве окрасочных систем, и проверки подтвердили быстрое высыхание поверхности. Рабочая температура находится в диапазоне от 40 до 100 градусов Цельсия, таймер задает время от 0 до 60 минут. Мощность — 3,3 кВт. Площадь сушки — 120*100 см.
4. TopWeld / FY-TECH FY-6W — мощная сушка для покрасочных камер с шестью лампами, установленными в индивидуальных секциях. Особенности — наличие таймера, возможность изменения мощности, регулирование уровня наклона, прочность и компактность корпуса. Модель обеспечивает равномерный прогрев поверхности, предусмотрена возможность вращения секций на 360 градусов. Диапазон рабочих температур — от 40 до 100 градусов Цельсия. Таймер выставляется в диапазоне времени от 0 до 99 минут. Сушка охватывает площадь 180*100 см.
5. TopWeld / FY-TECH FY-2W — модель для сушки поверхности, оборудованная двумя инфракрасными лампами. Изделие работает от 220 В, оборудовано таймером времени и имеет регулировку мощности. При необходимости возможно изменение высоты. Устройство проверено на большей части окрасочных систем, его эффективность подтверждена практикой применения. Модель отличается компактным дизайном, надежностью, легкостью и компактностью. Охватываемая площадь сушки составляет 80*80 см. Таймер устанавливается на время от 0 до 60 минут. Мощность каждой из ламп 1,1 кВт (общий параметр 2,2 кВт).

Рассчитываем и подбираем оборудование самостоятельно

Приступая к самостоятельному расчету и оборудованию покрасочной камеры, следует рассмотреть их общий вид и принцип работы, приведенный в автомастерских. Так, окрасочная камера – это утепленный бокс, который имеет встроенное в стены и потолок освещение и группу воздушных фильтров. Этот бокс также оснащен въездными воротами, а еще внешним блоком с системой вентиляции для  нагрева воздушной массы в автоматическом режиме. Этот блок по подготовке и подогреве воздуха может размещаться как внутри, так и снаружи помещения, что создает дополнительное пространство и облегчает процесс покраски автомобиля.

Размер покрасочной камеры играет большое значение!

Каждая покрасочная камера индивидуальна и ее размеры зависят от количества покраски в день, качества проводимых работ и материальных средств, вложенных в ее постройку и эксплуатацию. Однако, стандартными размерами для любого покрасочного помещения считают так: средняя длина -6,9 метров, в то же время ширина -3,9 метра, и соответственно высота -2,7 метра. Увеличение объема такой камеры способствует повышению ее стоимости, так увеличение, например, длины на1 метрпомещения влечет за собой повышение стоимости камеры на 40%. Согласно стандартам качества, на данный момент используют такие габариты покрасочных камер:

• 6,9 х 3,9 х 2,7;
• 6,9 х 4,0 х 2,7;
• 6,9 х 3,9 х 2,9;
• 7,5 х 3,9 х 2,7;
• 8,6 х 4,0 х 3,4.

Также важным моментом в оборудовании любой покрасочной камеры будет правильный выбор помещения для ее размещения и эксплуатации. Такое помещение должно быть нежилым, также может быть неотапливаемым. Так как любая покрасочная камера состоит из таких элементов как непосредственно покрасочная камера, генератор горячего воздуха и пульт управления с электрическим, часто автоматизированным контроллером, то ее размеры будут весьма габаритны и на примере смогут иметь следующий вид: 7-метровая окрасочно-сушильная камера будет иметь такие размеры, а именно высота помещения -3,5 метра, длина -9 метрови ширина -7,3 метров(например, такое разделение: 4,1 бокс + 1,7 блок с “мягким”, так называемым соединительным воздуховодом +1,5 метра– это зона обслуживания блока). Также, такой блок можно разместить и за стеной в соседнем помещении, чтоб освободить дополнительное пространство для покраски и не стеснять движения специалиста-маляра.

Подбираем основание для покрасочной камеры!

Подбираем основание для покрасочной камеры!

Важно также взять во внимание и основание покрасочной камеры, которое может быть как бетонное, так и металлическое. Так, бетонное основание обеспечивает стабильный воздухообмен, надежность эксплуатации, и уровень основания покрасочной камеры при таком виде покрытия остается на одной линии с уровнем помещения. Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг

Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг.

Если говорить про металлическое покрытие, то его основная характеристика – это обеспечение так называемого «подиума» высотой300 мм, изначально это покрытие устанавливают на пол помещения, а потом уже на него монтируют покрасочную камеру. Въезд в покрасочно-сушильную камеру автомобилями производится через специальный трап, который создает эффект «ровного пола» и улучшает процесс покраски транспортных средств. Преимуществами такого покрытия являются его герметичность и стабильный воздухообмен в помещении, а недостатками – высота, которая в большинстве случаев в два раза меньше, чем глубина бетонного покрытия.

Требования к помещению покрасочных камер

Требования к помещению покрасочных камер

Прежде, чем приниматься за процесс постройки покрасочной камеры, стоит определиться с помещением, которое соответствовало бы необходимым параметрам. Во-первых, стены такой камеры должны быть:

• моющимися
• огнеупорными
• герметичными

С этими тремя пунктами не должно возникать никаких вопросов. При этом стоит учитывать, что стены, изготавливаемые, как правило, из стали, должны быть изоляционными. Два слоя, из которых состоят стены камеры, следует заполнить безопасным теплоудерживающим веществом. Второе, о чем нужно позаботиться, – это пол. Обязательным требованием для пола камеры является нормальная циркуляция воздушных потоков. Именно с этой целью при проектировании покрасочной камеры пол стелют с несколькими слоями решетчатого покрытия, обеспечивающего воздухоотвод. В-третьих, об огнеустойчивом материале не стоит забывать также, проектируя входные и запасные двери.Дверь играет роль щита, оберегающего только что окрашенный автомобиль от пыли и других загрязнений с улицы, поэтому она должна быть максимально герметичной. При этом стоит помнить, что дверь должна быть легко открываемой для безопасности маляра, работающего в камере.

Сушка в камере для покраски автомобилей

Для нагрева воздуха в камере используются различные тэны. Довольно удобным вариантом является применение электротэнов. Более экономичным будет использование теплогенераторов на дизельном топливе, газе или отработанном масле. Современные термогенераторы обладают различной мощностью и производительностью, а также способны регулировать температуру автоматически.

Достойной альтернативой сушки автомобиля теплым воздухом является использование инфракрасных ламп. Данное оборудование устанавливается проще и значительно ускоряет процесс сушки.

Теплый воздух должен подаваться в камеру для покраски автомобилей равномерно, чтобы избежать локального перегрева, что может негативно сказаться на качестве покраски. Это обеспечивается за счет системы воздуховодов над потолком, имеющих несколько точек выхода.

Управление воздухоочистительным и сушильным оборудованием покрасочной камеры лучше объединить с помощью общего пульта управления. Расположенный в удобном месте, такой пульт позволяет при необходимости оперативно подбирать оптимальные условия внутри камеры. Кроме этого существует возможность мгновенного отключения сушки и вентиляции в случае возникновения пожара.

От чего зависит цена на покрасочную камеру?

Купить покрасочную камеру для авто конечно обойдется гораздо дороже, если делать все своими руками, но это того стоит. В среднем цены на хорошие камеры начинаются от 500 тысяч рублей.

Ценообразующими факторами являются:

1. Особенности конструкции конкретной модели;
2. Качество освещения;
3. Насколько продумана вентиляционная система;
4. Степень безопасности мастера по нанесению ЛКП;
5. Наличие пульта управления.

Цена зависит от множества факторов, даже цвет стен играет роль (при лучшем раскладе он должен быть идеально белым). Тип вентиляционной системы также играет немаловажную роль, существуют самые разные варианты вытяжек, типов установки и клапанов. Сэкономив и установив дешёвую систему вентиляции, вы неизменно потеряете в качестве покраски

Обязательно обратите внимание на то, чтобы использованные фильтры (фильтрующие элементы) можно было легко демонтировать и быстро заменить на новые. Это значительно сократит время простоя окрасочно-сушильной камеры, тем самым повысив экономические показатели вашего бизнеса

Еще одним типом оборудования, от стоимости которого зависит итоговая цена проекта, являются теплообменники. Как я уже говорил, эти устройства создают необходимую температуру для проведения работ по окраске. Контроль за температурным режимом происходит в автоматическом режиме. За это отвечают датчики, основанные на тепловых реле. Вентиляторы, определяющие скорость циркуляции воздуха, также влияют на температуру в помещении.

Оборудование для покрасочно-сушильной камеры достаточно энергозатратно. Поэтому представителям небольшого бизнеса я советую покупать такую камеру, чтобы общая мощность приборов не превышала 10 кВт. В противном случае, счета за электроэнергию станут неподъёмными.

Как сделать камеру с водяной завесой

Автомалярка с водяной завесой – усовершенствованный вариант покрасочной камеры.

Когда вода распыляется, создается окрасочная дымка. Вентилятор, встроенный в потолок помещения, вращением лопастей разреживает воздух, всасывает загрязненные воздушные потоки через каналы в камере, находящиеся в нижней части завесы. На фронтальной части устройства накапливаются пылевые частицы и капли красителя, которые затем сливаются в специальную емкость. Загрязненные воздушные потоки, оказавшиеся во внутреннем секторе бокса, очищаются дополнительно.

Камеру с водяной завесой можно приобрести, а можно соорудить своими руками. Конструкция включает металлическую емкость, заполненную водой и накрытую решеткой, насос, панели регулировки процесса.

Из готовых изделий наиболее качественными считаются итальянские, создающие несколько каскадов воды. В покрасочных боксах от отечественных фирм для очищения воздуха используется оросительная система. А последняя фаза очистки подразумевает сухую фильтрацию.

Делаем эффективную вытяжку для покрасочной камеры

Делаем эффективную вытяжку для покрасочной камеры

Воздухообмен в покрасочной камере осуществляется с помощью двух вентиляторов, которые, в свою очередь, бывают четко определенной мощности (в среднем это – 5,5 кВт- 7,5 кВт). Камеры бывают одномоторные и двухмоторные, в зависимости от типа необходимой циркуляции воздуха в помещении. Стандартное покрасочное помещение имеет два режима воздухообмена:

• выброс воздуха наружу;
• рециркуляция.

Выброс воздуха наружу – это процесс, вызванный забором воздушных масс снаружи помещения и вывод переработанного воздуха за его пределы. В то же время, режим рециркуляции – это подача свежего воздуха в камеру, чтобы уменьшить концентрацию взрывоопасных веществ и обезопасить жизнь специалистов-маляров. И так, среднестатистическая расчетная производительность воздухообмена для обычной стандартной покрасочной камеры составляет 18 000 – 22 000 м3/час, что обеспечивает не только безопасные условия работы людей, но и высокое качество покраски транспортных средств.

Как обеспечить необходимый температурный режим?

В покрасочных камерах используются довольно жесткие условия к температурному режиму, так расход дизельного топлива для обогрева помещения составляет 10-20 кг/час, и в то же время мощность горелки в таких камерах не должна превышать 250 кВт. Функция подогрева воздуха должна находится в автоматическом режиме, чтобы обеспечивать высокий уровень качества проводимых работ. Также, покрасочная камера должна быть оснащена пультами управления и датчиками контроля узлов и режимов для обеспечения воздухообмена, необходимого температурного режима и пожаробезопасности.
