Водяной насос ваз 2101-2107, 2121-2123 «евросальник», подшипник «шарик+ролик»

Можно ли устранить течь насоса в пути

О потере части тосола в дороге свидетельствует повышение температуры охлаждающей жидкости и снижение уровня в расширительном бачке. Если вы локализовали место утечки и убедились, что виновата помпа, можно попытаться устранить неисправность. Поломки, вызывающие протекание антифриза, бывают такие:

• потерял герметичность стык между фланцами насоса и блока цилиндров, тосол течёт из-под прокладки;
• в корпусе помпы образовалась трещина;
• корпус разрушен ударом крыльчатки.

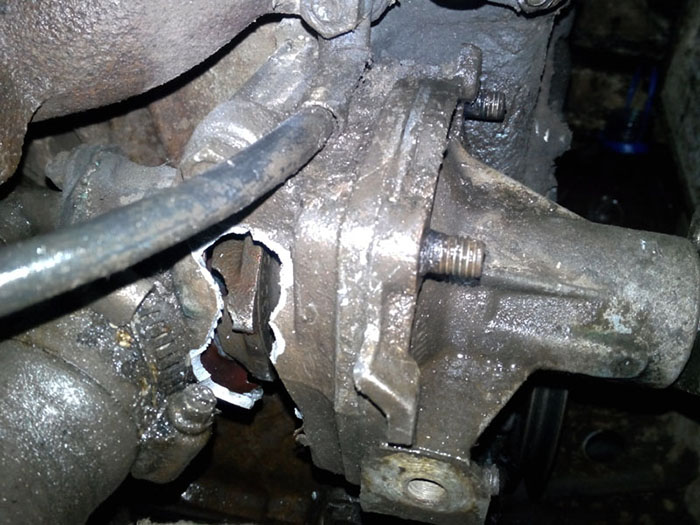

В дырку корпуса с лицевой стороны можно вставить клин и обмазать холодной сваркой

Как правило, неполадки с протечкой водяного насоса являются критическими, их довольно сложно устранить в пути. Подтекающую прокладку попытайтесь ужать затягиванием 4 гаек крепления помпы, для чего придётся снять ремень привода генератора и шкив. Не переусердствуйте — резьбу на шпильках Ø8 мм сорвать нетрудно.

Мелкую трещину попробуйте заделать химическим составом — холодной сваркой. По возможности примотайте чем-нибудь заплатку к корпусу, чтобы она не отвалилась, долейте воды и добирайтесь до гаража. Законопатить большой пролом от крыльчатки не удастся, нужно искать вариант буксировки авто либо вызывать эвакуатор.

Видео: заделка трещины корпуса

С финансовой точки зрения, реставрация помпы выгоднее полной замены, экономия — порядка 50% стоимости новой детали. Учитывая, как часто на «Жигулях» происходят мелкие поломки, подобная разница в цене играет роль. Технология замены подшипника и сальника на водяном насосе ВАЗ 2101 подходит и для других автомобилей, оборудованных двигателем от «классики»: ВАЗ 2121 «Нива» и её модификации, «Нива-Шевроле».

Признаки неисправности водяного насоса на «классике»

Помпа на ВАЗ — очень важная деталь. Именно от неё большей частью зависит: будет ли греться автомобиль или нет. Не стоит говорить, что поломка элемента — вещь неприятная, однако есть и свой плюс. Так, выходящая из строя деталь всегда даёт знак опытному водителю, который должен уметь распознавать основные признаки приближающейся поломки.

В первую очередь рассмотрим признаки разрушающихся подшипников насоса. Пусть и незначительный, но излишний люфт приводного шкива — уже повод задуматься. Также шуршание, вой, рокот и другие характерные звуки сработанных подшипников должны насторожить водителя.

Интересно замечание по звукам дают опытные автомобилисты. Двигатель, говорят они, не скрипит, а стучит или шумит. Наоборот, всё что пищит или скрипит — это характерные признаки генератора, роликов или помпы. Вой — свидетельствует о перетяжке ремня ГРМ или ремня генератора.

Если не обратить внимание на эти признаки, то после нескольких десятков километров пробега автомобиля может начаться течь ОЖ, хотя это не аксиома, ведь сколько есть примеров, когда при полностью развалившемся насосе течи не было. Лучше акцентировать внимание на шум: скрежет подшипников со временем лишь усилится, и не заметить его будет невозможно

Что касается течи, то она больше зависит от качества сальника. Он стоит в помпе и призван обеспечивать герметичность. Жидкость может выходить из дренажного отверстия, если оно предусмотрено на помпе (зависит от модели насоса — есть с отверстиями и без). Со временем течь будет только усиливаться, если не принять меры по замене.

Проверить подшипник можно наглядно:

• просунуть руку и взяться за шкив помпы;
• пошевелить его вперёд и назад;
• если наблюдается хотя бы незначительный люфт, то это значит, что какой-то износ подшипников присутствует.

Однако если свиста нет и люфт совсем незначительный, то какое-то время помпа ходить ещё будет. Можно снять ремень генератора, и проверить шкив так. Это позволит лучше прочувствовать свободный люфт.

Таким образом, пока не появился конкретный скрежет, и нет критического выхода тосола наружу, ехать можно. От первого признака шуршания или слабого свиста до полного выхода из строя возможно проехать ещё 1000–6000 километров. Тут уже, как повезёт — волшебных советов нет.

С другой стороны, и это надо учитывать, помпа может выйти из строя и гораздо раньше, не доходя до стадии скрежета. Всё может произойти быстро и незаметно для владельца авто, и не стоит дожидаться, когда уровень шума повысится, чтобы заменить насос.

Важно понимать, чтобы бывает такая поломка водяного насоса, при которой ухода тосола и шума вообще не будет. А двигатель будет кипеть

Например, такое случается, когда пластиковая крыльчатка отходит от вала. По сути, вал как и раньше крутится, но крыльчатка бездействует и просто болтается. Одновременно перестанет греть и печка.

Существует ещё вариант перегрева мотора. Помпа исправна, новая. Однако в жару или в тяжёлых условиях езды по бездорожью, в пробках на светофорах вентилятор часто включается, а мотор начинает греться. Происходит это по причине несоответствия конструкционных особенностей помпы: например, если внутри установлена крыльчатка меньшего размера, чем нужно (на старых образцах помпы крыльчатка оснащена маленькими лопастями, которые могут не осиливать охлаждение более мощного двигателя).

Если у владельца при покупке новой помпы имеется выбор, то лучше отдавать предпочтение моделям с крыльчаткой большего размера.

Крыльчатки помпы: маленькая (слева) и большая

Большой зазор между крыльчаткой и корпусом помпы также может стать причиной недостаточного потока тосола по системе охлаждения. Зазор должен быть не больше 1,5 мм. Особенно сильно проявляется этот недостаток на холостых оборотах, в пробках.

Зазор между крыльчаткой и корпусом насоса не должен превышать 1,5 мм

Оригинальные способы диагностики работы помпы были найдены в одном автомобильном журнале.

1. Нужно взять несколько чистых листков белой бумаги и разложить их вечером под машиной. Утром проверить бумагу, если она мокрая, со следами зеленоватой жидкости, значит, помпа пропускает.
2. Включить на полную мощь отопитель в салоне. Если стрелки индикатора температуры воды взлетят резко вверх, остановить машину. Проверить на ощупь состояние радиатора охлаждения после остановки двигателя и состояние приводного ремня насоса. Если элементы чересчур горячие, с насосом не всё в порядке.
3. Откройте капот автомобиля. Если явно присутствует запах ОЖ, это указывает на неисправность помпы.
4. Двигатель включается в режим холостого хода. Затем нужно зажать пальцем верхний патрубок насоса. Если помпа работает, то чувствуется небольшой толчок жидкости.

Неисправности водяных насосов «классики»

В старых моделях «Жигулей» двигатель охлаждается при помощи специальной незамерзающей жидкости — антифриза, циркулирующего от водяной рубашки мотора к основному радиатору. Двигаться жидкость по системе принуждает вращающаяся крыльчатка помпы, встроенной в переднюю часть силового агрегата. Она приводится в действие коленчатым валом посредством ременной передачи.

Шкив насоса и генератора крутится ремнём от коленчатого вала

Чтобы понимать причины неисправностей насоса, нужно знать его устройство. Деталь состоит из следующих основных элементов, выполняющих определённые функции:

• корпус с фланцем служит для герметичного крепления к двигателю;
• вал необходим для крепления крыльчатки и приводного шкива;
• роликовый подшипник обеспечивает вращение вала;
• крыльчатка с лопастями перекачивает охлаждающую жидкость;
• ступица — крепёжный элемент приводного шкива;
• сальник не даёт антифризу просачиваться внутрь подшипника;
• стопорный винт фиксирует обойму подшипника внутри корпуса.

Причиной поломки помпы обычно является роликовый подшипник и сальник

Подавляющее большинство неисправностей водяного насоса возникает по причине износа двух элементов — сальника и подшипника. Хозяевам «классики» приходится сталкиваться с такими поломками:

• течь антифриза через сальник и вал помпы;
• увеличенный люфт вала вследствие износа подшипника;
• крыльчатка, разбитая при аварийном контакте с поверхностью второго корпуса (случается при повышенном люфте вала);
• заклинивание подшипниковых роликов и разламывание вала на 2 части;

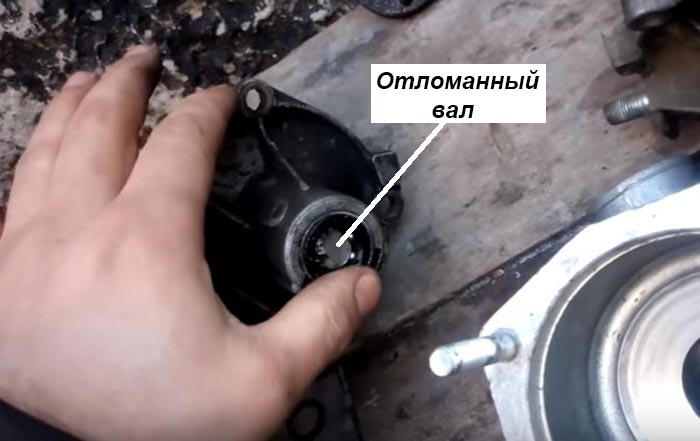

Вал с отломленным концом можно вытащить и поменять на новый

Вследствие износа подшипника крыльчатка начинает задевать корпус и проламывает дыру, куда уходит весь тосол

Все перечисленные неполадки можно устранить путём замены соответствующих элементов при условии, что не разбит сам корпус. В этом случае помпа меняется целиком.

Как снять помпу на автомобиле ВАЗ 2106

Независимо от выбранного способа устранения неполадки водяной насос придётся демонтировать с автомобиля. Операцию нельзя назвать сложной, но времени она займёт немало, особенно у малоопытных водителей. Вся процедура выполняется в 4 этапа.

1. Приготовление инструментов и места проведения работ.
2. Разборка и демонтаж элемента.
3. Выбор новой запчасти либо ремкомплекта для старого насоса.
4. Реставрация или замена помпы.

После разборки снятый перекачивающий агрегат стоит обследовать на предмет восстановления. Если заметны только первичные симптомы износа — небольшой люфт вала, а также отсутствие повреждений корпуса и главной втулки — элемент можно реставрировать.

Купить и поставить новую запчасть гораздо проще, чем разбирать и восстанавливать изношенную помпу

Необходимые инструменты и расходные материалы

Снять водяной насос «шестёрки» можно на любой ровной площадке. Смотровая канава упрощает лишь одну задачу — откручивание гайки крепления генератора с целью ослабить ремень. При желании операция выполняется лёжа под автомобилем — до болта дотянуться нетрудно. Исключением являются машины, на которых сохранились боковые кожухи — пыльники, прикрученные снизу на саморезах.

Специальных съёмников и приспособлений не потребуется. Из инструментов нужно приготовить:

• комплект головок с воротком, оборудованным трещоткой;
• широкая ёмкость и шланг для слива антифриза;
• набор накидных или рожковых ключей размерами 8—19 мм;
• лопатка монтажная;
• отвёртка с плоским шлицем;
• нож и щётка с металлическим ворсом для очистки фланцев;
• ветошь;

• перчатки защитные.

Из расходных материалов рекомендуется подготовить тосол, высокотемпературный герметик и аэрозольную смазку типа WD-40, облегчающую ослабление резьбовых соединений. Количество покупаемого антифриза зависит от потерь ОЖ вследствие поломки насоса. Если наблюдалась небольшая протечка, достаточно приобрести бутылку 1 л.

Пользуясь удобным случаем, можно произвести замену старого тосола, поскольку жидкость все равно придётся сливать. Тогда подготовьте полный заправочный объем антифриза — 10 л.

Порядок разборки

Процедура демонтажа помпы на «шестёрке» сильно упрощена по сравнению с более новыми переднеприводными моделями ВАЗ, где приходится снимать ремень ГРМ и разбирать половину привода с выставлением меток. На «классике» насос установлен отдельно от газораспределительного механизма и находится снаружи двигателя.

Прежде чем приступить к разборке, желательно охладить прогретый мотор, чтобы не пришлось обжигаться горячим антифризом. Машину загоните на рабочее место, включите ручной тормоз и разбирайте согласно инструкции.

1. Поднимите крышку капота, найдите сливную пробку на блоке цилиндров и подставьте снизу обрезанную канистру для слива тосола. Упомянутая пробка в виде болта вкручена в левую стенку блока (если смотреть по ходу движения авто).

2. Частично опорожните систему охлаждения, открутив пробку ключом на 13 мм. Чтобы антифриз не брызгал во все стороны, приставьте к отверстию конец садового шланга, опущенного в ёмкость. В процессе слива медленно откройте крышки радиатора и расширительного бачка.

3. Когда основной объем тосола вытечет, смело заворачивайте пробку назад, затянув ключом. Полностью сливать жидкость из системы не требуется — помпа расположена довольно высоко. После этого ослабьте нижнюю гайку крепления генератора.

4. Снимите ремённую передачу между коленвалом, помпой и генератором. Для этого нужно ослабить ключом на 19 мм вторую гайку крепления генератора на регулировочной скобе. Монтировкой подвиньте корпус агрегата вправо и сбросьте ремень.

5. Накидным ключом на 10 мм выкрутите 3 болта М6, удерживающие шкив ремённой передачи на ступице насоса. Чтобы вал не крутился, вставьте между головками болтов отвёртку. Снимите шкив.

6. Отделите от корпуса помпы регулировочную скобу натяжения ремня, открутив сбоку гайку размером 17 мм.

7. Головкой на 13 мм ослабьте и скрутите 4 гайки крепления насоса. Пользуясь плоской отвёрткой, разъедините фланцы и вытащите помпу из корпуса.

После извлечения перекачивающего агрегата выполните 3 заключительные операции:

• заткните ветошью открытый проём и счистите ножом остатки картонной прокладки с посадочной площадки;
• оботрите блок и другие узлы, куда ранее брызгал антифриз;

• снимите патрубок самой высокой точки охлаждающей системы, подключённый к штуцеру впускного коллектора (на инжекторе трубка подогрева подсоединяется к блоку дроссельной заслонки).

Патрубок в наивысшей точке отключается с одной целью — открыть путь воздуху, вытесняемому антифризом при заполнении системы. Если проигнорировать эту операцию, в трубопроводах может образоваться воздушная пробка.

Артикул: 2101-1307013

Код для заказа: 003013

Самые распространённые причины неисправностей водяного насоса и выхода его из строя — это манжетное уплотнение и подшипник. В большинстве случаев можно восстановить работоспособность неисправного водяного насоса и обеспечить большой ресурс работы

Речь в этом обзоре пойдет о некоторых «мелочах», которые имеют важное значение. Вдохнём «вторую жизнь» в водяной насос автомобиля ЗАЗ-1102 «Таврия» с двигателем МеМЗ-245, который третье десятилетие служит инвалидам (людям с ограниченными возможностями)

Таврия — так в древности назывался Крым. Водяной насос 245.1307010 состоит из шести следующих деталей: корпус, подшипник в сборе с валиком, манжета, винт стопорный (установочный), крыльчатка и шкив. При установке помпы на двигатель потребуется ещё новая прокладка. Например, на переднеприводных автомобилях ВАЗ водяные насосы имеют аналогичную конструкцию, а также такое же количество деталей и их название (номера некоторых деталей по спецификациям не идентичны). Технология ремонта также аналогичная. В рассматриваемой помпе 245.1307010 производитель использовал унифицированные детали: манжета 2101-1307013; подшипник в сборе с валиком 6-330802ЕС17; винт стопорный (установочный) М6×10 с каталожным номером 13746330. Задача по восстановлению работоспособности помпы состоит из: демонтажа помпы с двигателя; полной разборки помпы; очистки деталей (включая промывку и продувку деталей); осмотра деталей и их дефектовки; изучения наличия и доступности запчастей; всесторонней оценки целесообразности ремонта помпы; приобретения необходимых новых деталей; сборки помпы с заменой вышедших из строя деталей на новые.

Инструменты для проведения замены

Желательно производить замену помпы на ВАЗ-2106, а не ремонтировать ее. Стоимость нового насоса составляет около 700-900 рублей, а для работы нужно максимум час времени. И это при условии, что антифриз будет остывать до температуры окружающей среды. Для работы необходимо:

1. Несколько ключей: «10», «13», «17». Желательно трещотки с головками, так как с ними намного удобнее работать.
2. Герметик на основе силикона. Лучше всего белый. Красный или черный использовать нежелательно – при последующих ремонтах сложно будет очистить поверхности.
3. Тазик для слива жидкости из системы охлаждения.
4. Отвертки крестовые и плоские.

Может потребоваться нож для удаления старой прокладки, но делать это нужно аккуратно, чтобы не нанести вред поверхности.

Замена помпы на ВАЗ 2101-07

1. Снимаем аккумулятор, чтобы было легче к ней подобраться. Демонтируем электровентилятор принудительного охлаждения радиатора, если такой предусмотрен конструкцией.

2. Сливаем охлаждающую жидкость из блока цилиндров двигателя. С радиатора сливать не нужно. Подставляем емкость под двигатель, выкручиваем сливной болт. Чтобы регулировать скорость слива жидкости, можно открывать или закрывать крышку заливной горловины радиатора.

3. Ключом на «17» выкручиваем регулировочную гайку генератора. Этой гайкой фиксируют положение генератора при регулировке натяжки ремня навесного оборудования ВАЗ 2107

4. Откручиваем гайку крепления регулировочной планки, снимаем ее

5. Ослабляем натяжение ремня, сдвигая генератор в сторону монтировкой или рукой.

6. Снимаем ремень и откручиваем гайки крепления шкива к валу помпы ключом на «13».

На моделях ВАЗ, где нет электровентилятора принудительного охлаждения радиатора, на шкиве установлена крыльчатка вентилятора, снимаем ее вместе со шкивом.

7. Ключом на «13» откручиваем четыре гайки крепления половины помпы.

Две половинки помпы зачастую хорошо прикипают друг к другу. Если уже надумали поменять помпу, то можно смело рукояткой молотка слегка постучать по ее внешней части, чтобы сорвать ее.

8. Вынимаем старую помпу. Зачищаем место соединения двух ее половинок от герметика и старой прокладки.

Если в комплекте есть прокладка из пробки или другого материала, отличного от картона, то можно не применять герметик. Когда плоскость соединения двух половинок помпы имеет явные дефекты, можно воспользоваться герметиком. Обильно им мазать не стоит, потому что его части могут попасть в систему охлаждения двигателя, это чревато проблемами.

9. Установка новой помпы происходит в обратной последовательности.

10. Заключительный этап – натяжка ремня навесного оборудования. С какой силой его нужно натягивать – поговорим в других статьях. Если перетянуть ремень, то согнется вал помпы, не дотянуть – ремень будет «проскальзывать», генератор не дозаряжает аккумулятор, крыльчатка помпы вращается на малых оборотах – плохо циркулирует ОЖ.

11. Закручиваем сливной винт блока цилиндров и заливаем охлаждающую жидкость. Если в ней присутствуют следы масла или мусор, или ее внешний вид далек от идеала, то рекомендуется ее сменить, перед этим промыв систему охлаждения мотора.

Установка новой помпы

Прежде чем установить новый насос охлаждающей жидкости, оцените его состояние – не должно быть на корпусе никаких повреждений, задиров. Чтобы обеспечить максимальную герметичность, необходимо всю поверхность на блоке двигателя, к которой прилегает корпус помпы, зачистить до блеска и обезжирить. На прокладку с обеих сторон нанесите тонкий слой белого герметика. Слишком толстый делать не стоит – дольше сохнуть будет, да и надежность от этого пострадает, так как часть герметика может попасть внутрь системы охлаждения.

После этого устанавливаете прокладку и помпу на место, наживляете гайки, но не затягиваете их. Необходимо дождаться, когда герметик начнет застывать – для этого потребуется 15-25 минут. Только после того как он застынет, можно затянуть все резьбовые соединения крест-накрест для равномерности. На этом ремонт ВАЗ-2106 не окончен – потребуется установить на место все патрубки. Хомуты желательно использовать новые, замените и прокладку под трубкой, идущей к крану отопителя.

Помпа ВАЗ 2107

На автомобилях с жидкостной системой охлаждения, в том числе и на ВАЗ 2107, одним из основных элементов, отвечающих за поддержание рабочей температуры двигателя, является помпа. Благодаря этому узлу обеспечивается циркуляция охлаждающей жидкости. При появлении проблем либо в случае выхода из строя водяного насоса, нормальная работа силового агрегата нарушается, что может привести к серьёзным последствиям и дорогостоящему ремонту.

Помпа обеспечивает циркуляцию ОЖ по системе охлаждения двигателя

Назначение

Работа помпы направлена на непрерывную циркуляцию охлаждающей жидкости (ОЖ) по рубашке охлаждения двигателя. Нагрев тосола происходит под воздействием трущихся элементов силового агрегата, а необходимое давление в системе создаётся посредством водяного насоса. Непосредственно охлаждение жидкости происходит в основном радиаторе, после которого ОЖ вновь поступает в рубашку охлаждения. Если циркуляция будет прервана хотя бы на 5 минут, произойдёт перегрев мотора

Вот почему так важно следить за исправной работой рассматриваемого узла

Конструкция помпы

На ВАЗ 2107, как и на многих других легковых автомобилях, помпа имеет практически одинаковую конструкцию. Узел состоит из корпуса с расположенным внутри центральным валом, на котором закреплена крыльчатка. Вал зафиксирован от осевого смещения при помощи подшипника, а герметичность конструкции обеспечивается сальником, предотвращающим вытекание ОЖ. В крышке насоса есть отверстие, через которое вал выходит наружу, где на него крепится ступица шкива, а затем и сам шкив. На последний надевается ремень, который на «семёрке» вращает генератор и помпу от коленчатого вала. На современных автомобилях помпа вращается посредством ремня ГРМ.

Основными элементами помпы являются корпус, вал с подшипником, крыльчатка и сальник

Где находится

На классических моделях «Жигулей» помпа расположена на передней части силового агрегата и крепится не к блоку, а через отдельный корпус. Открыв капот можно без труда заметить как шкив помпы, так и сам узел.

Помпа расположена в передней части двигателя и входит в систему охлаждения силового агрегата: 1 — патрубок подачи к салонному отопителю; 2 — расширительный бачок; 3 — радиатор; 4 — помпа; 5 — термостат; 6 — трубка подогрева коллектора; 7 — патрубок обратки из салонного отопителя

Какая помпа лучше

На ВАЗ 2107 подойдут водяные насосы с каталожным номером 21073–1307010, 2107–1307011–75 и 2123–1307011–75. Последние два варианта имеют увеличенную крыльчатку и несколько усиленную конструкцию. Изначально эти насосы производились для «Нивы». Чуть более высокая стоимость таких помп вполне оправдана лучшей производительностью.

Старая помпа имеет крыльчатку из чугуна, а новая из пластика

Рассматриваемое изделие сегодня производят многие фирмы, но наиболее популярными являются:

• Luzar;
• Hepu;
• TZA;
• Фенокс.

На авторынке можно встретить помпы с крыльчатками из разных материалов: пластик, чугун, сталь. Положительные отзывы получают изделия с пластиковыми крыльчатками, которые оснащены рельефными и продолговатыми лопастями. Элементы из чугуна характеризуются меньшей производительностью, а что касается стальных, то они подвержены коррозии и довольно часто являются подделкой.

Замена корпуса производится в случае его повреждения, а в остальных случаях меняют только перекачивающую часть

Помпу можно приобрести как в сборе с корпусом, так и отдельно. Если корпус не имеет повреждений, то достаточно заменить перекачивающую часть. Если конструкция имеет серьёзные изъяны или вовсе пробой, то без замены корпуса не обойтись.

Снятие и замена водяной помпы копейки

Для работы вам потребуется немного инструмента:

1. Ключи на 13 и 17.
2. Небольшой ломик.
3. Емкость для слива жидкости.

Также потребуется приобрести в магазине такие материалы:

1. Антифриз.
2. Водяная помпа ВАЗ 2101.
3. Прокладка.
4. Силиконовый герметик.
5. При необходимости новые гайки и шайбы.

Главное при проведении этой процедуры – аккуратно слить жидкость из системы. В зависимости от того, сколько потерь будет при этой процедуре, нужно будет докупать в магазине необходимое количество антифриза.

Внешний вид крышки водяной помпы копейки

На автомобиле ВАЗ 2101 водяная помпа снимается довольно просто. Рекомендуется сначала выкрутить крепление шкива привода. В дальнейшем сделать это будет проблематично. После этого, используя ключ на 17, ослабляете натяжение ремня генератора. Теперь можно его снять и посмотреть на степень износа. Если он чрезмерный, то необходимо как можно быстрее провести его замену.

Ключом на 13 выкручиваете четыре гайки, которыми корпус насоса водяного ВАЗ 2101 крепится к крышке. Вот и все, теперь стоит другая проблема – разъединить эти два узла. Ведь прокладка могла так крепко прикипеть, что сделать это получится только лишь после того, как вы корпус обстучите прорезиненным молотком. Но это не проблема, крышка быстро сходит с посадочного места. И все, можно проводить замену. Только не спешите, сначала выполните несколько манипуляций, обеспечивающих максимальное качество ремонта.

Крышка насоса с прокладкой

Как вы можете увидеть, прокладка практически прикипела к корпусу помпы ВАЗ 2101, от нее нужно избавиться. Для этой цели сначала протрите растворителем всю поверхность, максимально очистите от загрязнений. Затем, используя металлическую щетку, избавьтесь от остатков прокладки. Можно острием ножа аккуратно их счистить, только не повредите металл. Теперь нужно позаботиться о герметичности соединения.

Обработайте еще раз растворителем всю поверхность. После того, как он высохнет, нанесите на прокладку тонкий слой автомобильного силиконового герметика. С его помощью вы сможете добиться максимально плотного соединения. Пару минут дайте ему застыть, после чего поставьте прокладку на место. Установите на нее крышку и наживите гайки. Подождите еще минут 15-20, после чего водяная помпа ВАЗ 2101 может быть собрана, а все резьбовые соединения затянуты. На этом ремонт можно считать оконченным, заливаете жидкость, прокачиваете систему.

Видео замена помпы на ВАЗ 2101:

Неисправности водяных насосов «классики»

В старых моделях «Жигулей» двигатель охлаждается при помощи специальной незамерзающей жидкости — антифриза, циркулирующего от водяной рубашки мотора к основному радиатору. Двигаться жидкость по системе принуждает вращающаяся крыльчатка помпы, встроенной в переднюю часть силового агрегата. Она приводится в действие коленчатым валом посредством ременной передачи.

Шкив насоса и генератора крутится ремнём от коленчатого вала

Чтобы понимать причины неисправностей насоса, нужно знать его устройство. Деталь состоит из следующих основных элементов, выполняющих определённые функции:

• корпус с фланцем служит для герметичного крепления к двигателю;
• вал необходим для крепления крыльчатки и приводного шкива;
• роликовый подшипник обеспечивает вращение вала;
• крыльчатка с лопастями перекачивает охлаждающую жидкость;
• ступица — крепёжный элемент приводного шкива;
• сальник не даёт антифризу просачиваться внутрь подшипника;
• стопорный винт фиксирует обойму подшипника внутри корпуса.

Причиной поломки помпы обычно является роликовый подшипник и сальник

Подавляющее большинство неисправностей водяного насоса возникает по причине износа двух элементов — сальника и подшипника. Хозяевам «классики» приходится сталкиваться с такими поломками:

• течь антифриза через сальник и вал помпы;
• увеличенный люфт вала вследствие износа подшипника;
• крыльчатка, разбитая при аварийном контакте с поверхностью второго корпуса (случается при повышенном люфте вала);
• заклинивание подшипниковых роликов и разламывание вала на 2 части;

Финальный этап

И в завершении этой эпопеи будет установка ремня генератора и заливка тосола в систему. Если с ремнем все предельно понятно и просто, то с заправкой несколько вопросов может возникнуть. Один из главных – сколько литров тосола в ВАЗ 2107, каков объем системы охлаждения?

Зачастую этот вопрос интересует водителей, так как им нужно знать, какую канистру жидкости купить в магазине. Возьмите 10 литров, этого хватит, даже останется на доливку немало. Цена канистры тосола такого объема составит около 800 рублей. А вот цена жидкости, именуемой «антифриз» (зеленого или красного цвета) на сто рублей дороже.

А теперь о том, как же правильно залить жидкость в ВАЗ 2107. В частности, это руководство вам поможет и в случае, если осуществляется экстренная или плановая замена жидкости. Итак, машину желательно установить правильно – передняя часть слегка приподнята.

Делается это для того чтобы радиатор печки оказался ниже, нежели все остальные элементы системы. От карбюратора или дроссельной заслонки (если у вас инжектор) отсоедините тонкую трубку. Она идет от помпы, необходима для прогрева дроссельного узла или корпуса карбюратора.

Откройте пробку на радиаторе и расширительном бачке, удостоверьтесь в том, что заглушки для слива стоят на месте и затянуты. Все, можно начинать заливать тосол в радиатор. Если неудобно, используйте лейку. Сколько литров тосола в ВАЗ 2107 влезет на данном этапе – точно нельзя сказать. Но три-пять литров точно должно войти.

Не спешите, пусть жидкость медленно уходит. Руками сжимайте патрубки, чтобы максимально выгнать воздух. Когда перестанет жидкость уходить, нужно закрыть заливную горловину, залить тосол в расширительный бачок и завести мотор.

Прогреваете двигатель до рабочей температуры, при необходимости доливаете тосол в расширительный бачок. Надеваете толстую перчатку из ткани и аккуратно обжимаете патрубки. Должен выходить воздух в бачок. Когда тосол пойдет из трубки, которую вы отключили от дросселя, необходимо установить ее на место.

Это говорит о том, что жидкость попала во все уголки системы. Остаются актуальными только пробки. От них избавиться можно, если тщательно прожать патрубки на работающем и прогретом моторе.

Вот и все, теперь не течет помпа ВАЗ 2107, система прокачана и избавлена от воздушных пробок. Теперь не только охлаждение будет идеальным, но и отопитель начнет работать с максимальной эффективностью. А для зимы это наиглавнейший фактор.

Во время функционирования двигателя внутреннего сгорания происходит его нагревание. Чтобы избежать чрезмерного перегревания двигателя, в автомобилях используют систему водяного охлаждения. На автомобилях ВАЗ 2107 также используется водяная система охлаждения, ключевым механизмом которой выступает водяной насос. Именно благодаря ему осуществляется циркуляция охлаждающей жидкости в системе. Замена помпы ВАЗ-2107 проводится в случае, когда механизм выходит из строя. Более подробно об этом узнаем из материала.

↑ Как снять насос охлаждающей жидкости?

Сливаем жидкость из системы охлаждения двигателя.

Отсоединяем верхний и нижний шланги термостата.

Снимаем ремень генератора.

Отсоединяем регулировочную планку генератора и ослабляем его нижнее крепление. Отводим генератор к брызговику.

Ключом «на 13» отворачиваем три болта и снимаем шкив привода насоса охлаждающей жидкости.

Ключом «на 10» отворачиваем две гайки крепления трубы отвода жидкости от радиатора отопителя, а также ослабляем затяжку гайки крепления трубы к выпускному коллектору.

Ключом «на 13» отворачиваем три болта (один сверху и два снизу) крепления насоса к блоку цилиндров и снимаем насос охлаждающей жидкости.

Между насосом и блоком установлена уплотнительная прокладка.

Ключом «на 13» отворачиваем четыре гайки и снимаем крышку насоса в сборе. Между крышкой и корпусом установлена уплотнительная прокладка.

↑ Сборка помпы ВАЗ 2106

Собираем насос с новой крышкой и новыми уплотнительными прокладками. Устанавливаем его на двигатель в обратной последовательности.

Замена водяного насоса ВАЗ 2106

Для проведения такой технологической операции, как снятие и замена водяного насоса ВАЗ 2106 необходимо подготовить слесарный инструмент следующего назначения:

• набор головок торцевых с трещотками и воротком;
• металлический удлинитель небольшого сечения;
• отвертка;
• набор слесарных ключей для работы на транспортном средстве.

На предварительном этапе требуется демонтировать ременную передачу с генераторного устройства, и в чистую емкость слить тосол или иной охладитель из системы в полном объеме.

Далее поводим следующие ремонтные мероприятия:

1. Откручиваем затяжные хомуты крепежа патрубков подачи жидкости-охладителя.
2. Отсоединяем патрубок помпы «шестерки».
3. Откручиваем гаечный крепеж трубки из металла слева. Эта магистраль направляет охлаждающую жидкость к отопительному комплексу, поступая в радиатор отопления.
4. Затем освобождаем трубку от шпилек, применив некоторое усилие и подав изделие вбок.
5. Отвинчиваем болтовой крепеж водяного насоса к двигательному блоку «шестерки», причем одно из креплений расположено в центральной верхней части.
6. 2 других крепежа расположены в нижней части водяного насоса.
7. В окончании технологического процесса демонтируем помпу.

Для замены помпы при посещении автомобильного магазина запчастей ВАЗ приобретаем обновленную запасную деталь и устанавливаем ее, соблюдая принцип обратной последовательности. Иногда достаточно произвести замену сальника помпы ВАЗ 2106, если корпусная часть помпы не деформирована и не имеет трещин и проржавевших дырок (в случае «экономичного» использования воды вместо тосола). Как правило, замена сальника осуществляется при убывании охлаждающей жидкости из системы вследствие течи в районе водяного насоса, что дает основание предполагать, что вышел из строя сальник изделия.

Конструктивно эти два компонента: подшипник и сальник расположены в кожухе помпы с натягом, а ступица шкива и крыльчатка насажены на вал изделия методом запрессовки. Соответственно, крепления этих деталей сильно усложняют разборку водяного насоса «шестерки». При отсутствии условий, приравненным к кондициям слесарной мастерской, ремонтные работы по замене сальника помпы рекомендуется проводить в усеченном варианте, подменив новую крышку с обновленными компонентами.

Назначение и конструкция помпы

Если обратиться к руководству по эксплуатации, то можно почерпнуть немного сведений о насосе, о принципе его работы. Начать стоит с того, что помпа ВАЗ 2101, цена которой составляет примерно 600-700 рублей, центробежного типа. Конструктивно она состоит из двух половинок. Одна постоянно закреплена на блоке двигателя, меняется редко, так как не содержит в себе движущихся элементов.

Вторая же часть, в которой находится крыльчатка, подшипник и крепление шкива, съемная. Собственно, когда говорят о том, что необходимо менять водяной насос ВАЗ 2101, то имеют ввиду именно этот элемент. И никто не обращает внимания на то, что это не помпа, а всего лишь ее передняя крышка. Насосом же называется весь узел в сборе, включая выходы и входы для подключения патрубков системы охлаждения.

Вот и определились с тем, где корпус, а где крышка. Между ними стоит прокладка, которая защищает систему от появления утечки жидкости. Нижняя часть, которая установлена на блоке двигателя, называется корпус насоса водяного 2101, к нему при помощи шпилек прикручена крышка. Последняя изготовлена из алюминия, в ней вращается ротор, на одном краю которого пластиковая крыльчатка. С другого края крепление для шкива привода.
