Замена помпы на ваз-2113, 2114, 2115

Замена

• Набор ключей (10,17,19);
• Головку на 10;
• Шлицевую отвертку.

Сам процесс замены происходит следующим образом:

Снимаем защиту картера. Иначе она будет нам мешать при дальнейших действиях;

Сливаем антифриз. Для этого открываем вентиль на радиаторе. Находим сливной болт на двигателе и выкручиваем. Иногда поступают проще. Элементарно откручивают хомут патрубка, и через него сливаем жидкость;
При использовании ключа ”10” откручивается 3 болта, крепящих кожух ГРМ;

Выставляем метки;
При использовании ключа ”17” срывается винт крепления шкива распредвала. Для этого, заклиньте отверткой шкив. Будьте аккуратны, не стоит терять шпонку;

Откручиваем натяжитель ремня и снимаем его;
Ремень снимается с верхнего шкива и с помпы;
Снимаем шкив распредвала. Обычно он снимается без проблем, в крайнем случае, можно слегка постучать с обратной стороны молотком;
Откручиваем защитный кожух, после чего снимем его;
Гайки крепления заднего кожуха одновременно крепят и помпу. Поэтому, для ее извлечения, теперь достаточно просто поддеть край шлицевой отверткой. Далее помпа аккуратно извлекается;
С блока цилиндров вычищаем то, что осталось от прокладки. Чем лучше вы зачистите место посадки насоса, тем лучше. Малейший кусочек прежней прокладки приведет к неровной установке нового узла и утечке жидкости;
Смазывается герметиком новая прокладка, делать это нужно с обеих сторон. Аккуратно устанавливаем его на место;
Устанавливаем помпу обратно

Обратите внимание на надпись. Она должна находиться наверху;
Устанавливаем снятые запчасти.. После сборки подождите пару часов, пока застынет герметик

После чего заведите машину, и прокатитесь по ровной дороге. О правильной сборке будет говорить отсутствие посторонних звуков и запаха антифриза. Заключение. Система охлаждения крайне важна для правильной работы двигателя. Поэтому, при любых неисправностях следует максимально быстро устранить проблему. Замена помпы на ВАЗ 2114 и 2115, наиболее часто требующаяся работа. В принципе, никаких сложностей этот процесс вызывать не должен. Главное, не забудьте перед заменой выставить ремень ГРМ по меткам. Это облегчит сборку

После сборки подождите пару часов, пока застынет герметик. После чего заведите машину, и прокатитесь по ровной дороге. О правильной сборке будет говорить отсутствие посторонних звуков и запаха антифриза. Заключение. Система охлаждения крайне важна для правильной работы двигателя. Поэтому, при любых неисправностях следует максимально быстро устранить проблему. Замена помпы на ВАЗ 2114 и 2115, наиболее часто требующаяся работа. В принципе, никаких сложностей этот процесс вызывать не должен. Главное, не забудьте перед заменой выставить ремень ГРМ по меткам. Это облегчит сборку.

Замена помпы на АвтоВАЗ 2113-2115: что нужно и сколько стоит?

Среднестатистическая стоимость в 2018 году на процедуру замены помпы на семейство автомобилей ВАЗ 2113, 2114, 2115 варьируется от 500 до 1750 рублей, в зависимости от архитектуры ДВС, месторасположения СТО и зачастую также включает стоимость самого насоса. Однако процедура установки нового насоса не является сложной и свободно выполняется одной парой рук в домашних условиях, что позволяет прилично сэкономить на обслуживании автомобиля без снижения качества конечного результата.

Для собственноручного ремонта потребуется штатный набор инструментов, а именно:

• гаечные ключи на 10 и 17-19 в количестве 2-3 штук;
• головка на 10, желательно с длинным корпусом;
• шлицевая отвертка с длинной ручкой.

Производитель	Артикул	Совместимость с авто	Совместимость с типом двигателя	Примерная стоимость, руб.
ТЗА	2109-1307010	ВАЗ 2108-2115, KALINA	8 клапанный	540
HORT	2108-1307010	ВАЗ 2108-2115, KALINA	8 клапанный	575
WEEN	P801	ВАЗ 2108-2115, KALINA	8 клапанный	610
LUZAR	LWP 0112	ВАЗ 2112-2115	16 клапанный	1080
HEPU	Р625	ВАЗ 2112-2115	16 клапанный	1450

Обратите внимание! Выбирать комплектующие для системы охлаждения силового агрегата требуется строго по VIN-номеру автомобиля, сверяя с ним на совместимость артикулы деталей. В противном случае помпа или система в целом может нестабильно функционировать, что негативно скажется на эксплуатационном сроке силового агрегата.

Как снять жидкостный насос

Для демонтажа придется выполнить следующие действия:

Выкрутить болты, которыми крепится кожух механизма газораспределения. Снять этот кожух.
На шестерне распредвала необходимо совместить риску с выступом, которая находится на левой стороне корпуса мотора. Для этого необходимо при помощи домкрата приподнять правую сторону автомобиля, после чего при включенной пятой скорости, вращая колесо, добиться совмещение меток.
Обязательно перед снятием приводного ремня нужно совмещать метки. Это облегчит дальнейшую сборку.
Ключом на «17» необходимо выкрутить гайку, которой крепится натяжной ролик. После этого нужно снять ремень и убрать его в сторону. Ролик также необходимо демонтировать. Если не планируется замена ремня газораспределения, снимать шкив коленчатого вала нет необходимости.
После этого нужно отключить у аккумулятора отрицательную клемму.
Теперь снимите модуль зажигания, провода отключать не нужно.
Выкрутите болт, который находится в рубашке охлаждения двигателя. Слейте жидкость. Обязательно выкрутите пробку расширительного бачка, без этого жидкость не будет выливаться.
Далее необходимо полностью снять кожух из металла. Для этого выверните 5 болтов его крепления.

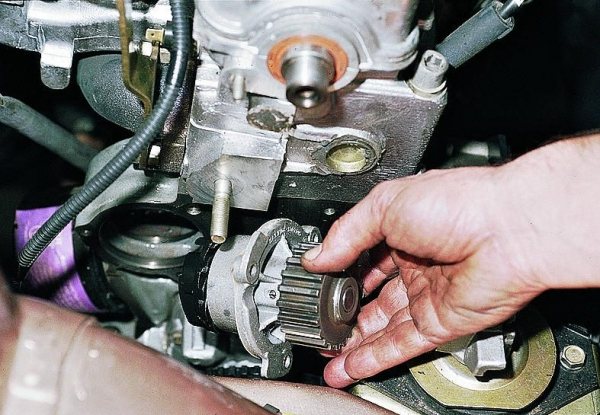

Помпа закреплена на блоке двигателя при помощи трех болтов. Их необходимо выкрутить с помощью ключа на «10». Предварительно необходимо обстучать корпус, чтобы облегчить демонтаж узла.

Посадочное место под помпу на двигателе необходимо тщательно очистить, чтобы там не осталось следов герметика и старой прокладки. Желательно на ВАЗ-2115 замену ремня ГРМ, помпы проводить одновременно. Это облегчит ремонт.

Технология замены

Технология замены помпы проста и не требует особенных пояснений:

1. Сливаем антифриз.
2. Выставляем шестерни по меткам.
3. Снимаем шестерню распредвала, кожух и саму помпу.
4. Перед установкой новой аккуратно протираем привалочную плоскость, новую помпу смазываем герметиком.
5. Собираем все как было, не забыв установить ГРМ по меткам.

Герметик высохнет через несколько часов, только тогда можно заводить двигатель. И обязательно вместе с помпой нужно менять ремень привода ГРМ.

Покупайте качественные антифризы в специализированных магазинах, и удачных всем дорог!

Основными признаками неисправности помпы Ваз 2113 и 2114 являются:

1. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

1. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.
2. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.
3. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

Примечание автора статьи: Часто снижение производительности замечается после использования герметика для устранения течи радиатора. Залитая смесь забивает каналы системы охлаждения, налипает на крыльчатку помпы.

Течь сальника помпы Ваз 2113 Ваз 2114

Одним из самых распространенных признаков неисправности помпы Ваз 2113 и Ваз 2114 является ее течь. Течь помпы может образовываться из-за износа сальников или манжеты. То есть необходимо будет снять насос, разобрать его и заменить износившийся элемент. Процедуры снятия и установки помпы будут описаны чуть ниже.

Появление шума помпы Ваз 2113 Ваз 2114

Если во время работы двигателя Ваз 2113 и Ваз 2114 доносится посторонний шум из области помпы, то это указывает на скорую поломку узла. Наиболее вероятной причиной появления шума является выход из строя подшипников либо слабое крепление крыльчатки. В любом случае деталь нуждается в демонтаже, последующей деффектовке, ремонте или замене.

Повышенная вибрация помпы Ваз 2113 Ваз 2114

Еще одной распространенной неисправностью помпы Ваз 2113 и Ваз 2114 является ее повышенная вибрация. Данный признак указывает на износ подшипника вала или натяжного ролика ремня помпы.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум

Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет

Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Положительным фактом в конструкции силовой установки данного авто является то, что данный элемент является внешним оборудованием, поэтому замена помпы ВАЗ-2109 — операция не особо сложная и не требует значительной разборки мотора. Практически никакие другие элементы силового агрегата, к примеру, карбюратор или генератор – не затрагиваются.

Конструкция водяной помпы

Устройство водяного насоса в легковых автомобилях, по своей сути, одинаково, в особенности это относится к российским моделям машин. Так что искать местонахождение помпы нет никакой необходимости, зная о том, что она работает от ремня ГРМ и расположена рядом с радиатором.

Технически помпа выглядит таким образом: в крышке закрепляется вал c надетой на него крыльчаткой, вращение которой и приводит к перемещению (циркуляции) жидкости в охлаждающей системе двигателя. С противоположной стороны вала находится приводной шкив. Посредством ременной передачи газораспределительного механизма (ГРМ) и приводного колеса (шкива) на вал подается энергия от вращения двигателя. В свою очередь, вал приводит в действие крыльчатку.

В пространстве между крыльчаткой и корпусом вмонтирован уплотнитель (сальник), повреждение которого приводит к возникающим с водяной помпой проблемам. Просачивание через некачественный (поврежденный) сальник жидкостей (тосол, антифриз) к подшипникам вызывает вымывание смазки, в результате чего происходит более быстрый износ, ведущий к заклиниванию насоса, а в дальнейшем – к разрыву ремня ГМР и сгибанию клапанов.

Как следствие, вся конструкция охлаждения двигателя перестает функционировать, перенагревается и выходит из строя. Это влечет за собой существенные финансовые затраты и трудоемкие дорогостоящие работы, нежели обычная замена водяной помпы.

Инструменты для замены помпы на ВАЗ:

• автомобильные ключи на 10, 17 и 19;
• головка номер 10;
• плоская отвертка.

Замена и обслуживание помпы в ВАЗ 2114 своими руками

В системе охлаждения ВАЗ 2114 работает множество элементов, один из которых – водяной насос. Среди автомобилистов агрегат больше известен как помпа. Насос выходит из строя редко.

Но если это произошло, то эксплуатация автомобиля с неисправной помпой может привести к перегреву силовой установки.

Чтобы сохранить все элементы двигателя и системы охлаждения в рабочем состоянии, нужно проводить регулярный осмотр. Касается это и водяного насоса.

Охлаждение силовой установки автомобиля происходит за счет циркуляции охлаждающей жидкости. Отвечает за циркуляцию помпа, которая приводится в действие за счет ремня газораспределительного механизма (ГРМ). При поломке насоса циркуляция охлаждающей жидкости прекращается.

Разобравшись с предназначением помпы, можно легко проверить её работоспособность. Способов проверки достаточно много, но большинство автомобилистов предпочитают делать это при помощи верхнего шланга радиатора. Его необходимо зажать во время работы двигателя. Если внутри шланга чувствуется пульсация охлаждающей жидкости, значит помпа работает исправно, соответственно, замена не требуется.

Признаки неисправности

Существует четыре признака по которым можно понять, что водяной насос в автомобиле ВАЗ 2114 вышел из строя:

1. Охлаждающая жидкость быстро уходит. Такой признак указывает на то, что помпа повреждена. Также течь может быть в другом месте, к примеру, в патрубках или в самом радиаторе. Необходимо проверить всю систему охлаждения на наличие протечки.
2. Повреждения ротора. Чтобы проверить эту деталь, необходимо провести осмотр обратной стороны водяного насоса. Если лопасти ротора частично или полностью разрушены, работа всего узла ухудшается.
3. Жидкость на контрольно-вентиляционном отверстии. Если из этого отсека сочится антифриз, значит сальник помпы износился. При обнаружении темного налета вокруг сальника, необходимо заменить его.
4. Воющий шум во время работы мотора ВАЗ 2114. Такой дефект чаще всего появляется при износе подшипников вала помпы.

Местонахождение помпы под капотом. При замене насоса требуется установка нового ремня ГРМ

Замена помпы

При необходимости замены помпы, нужно позаботиться о наличии нового ремня газораспределительного механизма. Перед началом разбора нужно убедиться, что под рукой присутствует набор отверток, гаечных ключей, куплены детали на замену, прокладки, герметик и т.д.

Процесс будет значительно проще, если водитель снимет правое переднее колесо. Лучше демонтировать его вместе с защитой. В подготовку также входит удаление кожуха ремня ГРМ, который крепится на болты. После можно снимать ремень, шкив и ролик генератора.

В общем, механизм натяжения ремня должен быть убран.

Инструкция

1. Замена начинается с демонтажа шестерни газораспределительного вала в ВАЗ 2114. Достать её можно при помощи торцового ключа, который помещается в одно из отверстий. Этим действием шестерня будет «заблокирована», и можно будет открутить все болты крепления.

Вам нужно открутить четыре болта, которые держат крышку шкива распредвала

Обычно шестерня сидит свободно, но при сопротивлении ей можно помочь молотком. Также нужно быть особенно внимательным при демонтаже, так как фиксирующая шпонка расположена внизу шестерни. Определить где низ, а где верх можно по меткам газораспределения. Нужно проследить, чтобы шпонка не выпала, так как деталь маленькая. Легче всего её достать при помощи плоской отвертки.

1. После нужно слить весь антифриз из системы. Когда жидкость слита, можно демонтировать металлический щиток. Держат металлический щиток несколько болтов и гайка. Эти элементы помечены стрелками
2. Теперь водитель может извлечь нерабочий механизм водяного насоса. Замена может застопориться, так как не всегда вручную можно сорвать механизм. Помочь в этом деле может деревянная наставка и молоток. Насос нужно вынимать, когда его ничего не держит. Упростить процесс может отвертка, но при ощутимом сопротивлении не стоит давить инструментом, так как алюминиевый корпус может навредить другим элементам. Вам необходимо повернуть крышку и аккуратно извлечь помпу с её посадочного места
3. Когда механизм извлечен, можно приступать к установке нового насоса. Место необходимо тщательно зачистить от старого герметика, а также удалить старую прокладку. На новую прокладку следует нанести слой герметика и поставить её вместе с новым насосом. Номер, обозначенный стрелкой, должен находиться сверху, чтобы механизм работал исправно

Как выбрать электропомпу

С тем, что нам дает дополнительная помпа, кажется, разобрались. Теперь узнаем, как ее выбирать:

Электропомпа от «Газели», как правило, является самым популярным вариантом. Она подойдет идеально. Представляет собой данный элемент обычный центробежный насос. Минусом данной помпы является то, что перекачивать воздух она не может, ввиду больших зазоров между крыльчаткой и корпусом.

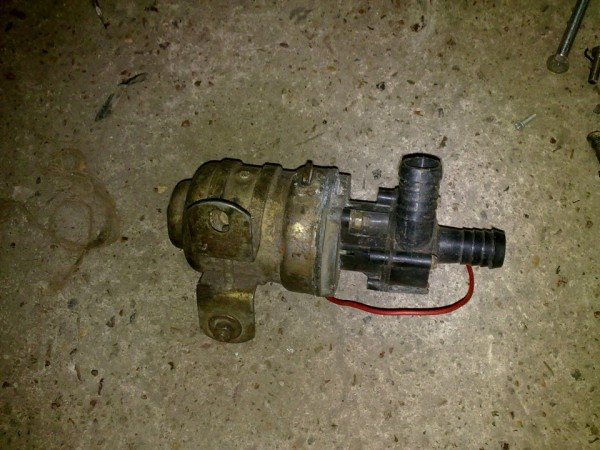

Ваз 2109 электропомпа от Газели старого образца

• «Продвинутые», если можно так выразиться, автомобилисты, советуют устанавливать, как более лучший вариант, электропомпу от Bosh.
• Сойдет и такой вариант, как насос от «Элара». Производитель в последнее время значительно усовершенствовал элемент, поставив новое уплотнение, которое не имеет течей. Кроме того, было увеличено сечение штуцеров, а это дало двойное увеличение производительности.
• Помпа от «Адверс» тоже сойдет.

Какую конкретно помпу выбрать, решает сам владелец. Практически никакой разницы варианты помп не имеют, но выбирать надо такой насос, который бы не имел протеканий. Кроме того, выбрав качественную помпу, вероятность ее поломки или плохой работы сведется к нулю.

Как провести диагностику

Прежде чем приступать к поиску неисправностей, необходимо снять пластиковую крышку, которой закрыт механизм газораспределения. Но можно распознать некоторые признаки, которые говорят о неполадках в функционировании помпы:

1. Посторонние звуки при работе мотора. Обычно они свидетельствуют о том, что пришел в негодность подшипник насоса. Но необходимо удостовериться, что источником звука является именно насос. Так как при чрезмерном износе натяжной ролик тоже может подобным образом сигнализировать о поломке.
2. Со стороны ремня ГРМ при длительной стоянке появляются следы охлаждающей жидкости.
3. В том случае, когда резко повышается температура мотора при движении, можно говорить, что внутри системы дефицит жидкости. Это может произойти вследствие неисправности радиатора, патрубков, а также жидкостной помпы.
4. Одна из популярных неисправностей — перекос шкива привода. В этом случае ремень ГРМ начинает наезжать на внешнюю кромку натяжного ролика. На внешней стороне ремня появится небольшая выработка. В этом случае необходимо как можно быстрее произвести замену помпы ВАЗ-2115 8 клапанов (инжектор).

Чтобы поставить точный диагноз, необходимо при помощи ключа на «10» выкрутить болты, которыми крепится защитная крышка механизма ГРМ. После этого нужно ключом на «17» ослабить натяжение ремня. Для этого выкручиваете гайку на ролике.

Возьмитесь рукой за шкив привода жидкостного насоса. Если имеется люфт, помпу необходимо заменить. Но если нет люфта, зато присутствуют следы антифриза под кожухом механизма газораспределения, обязательно проведите замену помпы ВАЗ-2115 (8 клапанов). Старайтесь при каждой замене ремня механизма газораспределения проводить диагностику жидкостного насоса.

Зачем нужна вторая помпа в конструкции автомобиля

На некоторых современных моделях автомобилей уже с завода устанавливается вторая помпа. Такое оснащение позволяет обеспечить максимально надёжное охлаждение двигателя при любых нагрузках.

В данном случае корпус помпы прикручен к корпусу мотора специальным кронштейном

Установка дополнительного водяного насоса

Главное достоинство ВАЗ 2110/2112 в том, что автомобили имеют простое строение системы охлаждения. Поэтому установить вторую помпу и организовать малый круг циркуляции тосола можно без особых проблем. Для работы нужно заранее подготовить:

• новую помпу;

• два шланга (один длинный, другой короткий);

• герметик;

• крепёжные элементы (в зависимости от того, куда будет проще прикрепить помпу: металлические хомуты, болты и гайки).

Необходимо собрать узел малой циркуляции из новой помпы и шлангов. Для этого к штуцерам помпы присоединяются два шланга и фиксируются хомутами

Важно соблюдать правило: длинный патрубок отвечает за подвод тосола к насосу, а короткий — за отвод

Процедура установки собранного узла осуществляется следующим образом:

1. Найти у радиатора охлаждения два шланга (один из них подводит тосол к печке, а другой выполняет отводящую функцию).

2. Отсоединить патрубок отвода.

3. На его место присоединить собранный узел со второй помпой.

4. Надёжно закрепить новый узел металлическими хомутами.

5. Саму помпу рекомендуется прикрепить к картеру КПП. Можно закрепить насос хомутами или прикрутить болтами к кронштейну.

6. Залить охлаждающую жидкость и завести двигатель.

7. Проверить второй круг циркуляции тосола на предмет утечки.

Суть процедуры — вместо шланга для подачи тосола закрепить малый круг циркуляции жидкости со второй помпой

Таким образом, вся сложность ремонта и замены водяного насоса на ВАЗ 2110/2112 сводится к тому, чтобы правильно снять узел с машины и установить его обратно. Причём установка помпы занимает гораздо больше времени из-за смены ремня ГРМ и ролика. Услуги специалиста обойдутся примерно в 1000–1500 рублей, поэтому, если имеются сомнения в своей компетенции, лучше заплатить мастерам СТО и быть уверенным в грамотной замене водяного насоса.

Видео: процедура замены водяного насоса своими руками

Рекомендуется убедиться, что новая и старая помпы полностью идентичны

Как поменять патрубки на помпе

Замена патрубка на водяном насосе целесообразна в тех случаях, когда шланг вздулся или имеет мелкие трещинки, через которые проступает тосол. Существенный недостаток смены патрубков заключается в том, что они расположены ниже помпы — то есть придётся домкратить кузов и подлезать снизу.

Старые патрубки снимаются после того, как были слит антифриз и демонтирована сама помпа

Важно очистить место посадки от пыли, грязи и потёков охлаждающей жидкости. После подсоединить к новой помпе новые патрубки, установив на стыке новую прокладку

Рекомендуется пользоваться термостойким герметиком для надёжности соединений.

Перед установкой новых патрубков необходимо слить тосол из системы охлаждения

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.

Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностью

Заранее нужно будет приобрести следующие запчасти:

1. водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);
2. элементы электрооборудования;
3. несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;
4. крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ. Так, чтобы установить дополнительную помпу, необходимо:

• Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).
• Далее слить охлаждающую жидкость из системы.
• Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.
• Вместо него подсоединить собранный узел.
• После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.

Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Замена помпы на ВАЗ 2114, ВАЗ 2115 (16 клапанов)

Процедура замены водяного насоса на моторах 8 и 16 клапанов будет несколько различаться. Дело в том, что на ВАЗ 2114 с 8 клапанами стоит только один шкив коленчатого вала, а на машинах с 16-клапанным мотором — два. То есть конструкции автомобилей с разными типами двигателей несколько отличаются друг от друга.

Процедура замены водяного насоса

Для начала потребуется снять пластиковый кожух защиты ремня ГРМ, однако это не так просто, как на ВАЗе с 8 клапанами:

• Для того чтобы снять кожух потребуется снять шкивы с обоих коленвалов.
• И также нужно отсоединить два ролика ГРМ — опорный и натяжной.
• Снять помпу без демонтажа шкивов и роликов невозможно.
• Также потребуется снять правое переднее колесо. Рекомендуется использовать домкрат, чтобы поднять кузов на нужную высоту. Только так можно будет добраться до болтовых соединений, которыми кожух ГРМ крепится к мотору.
• Далее можно руководствоваться той схемой, которая приведена для 8-клапанных двигателей.

Работа по замене водяного насоса на ВАЗ 2114 и ВАЗ 2115 не представляет особых сложностей. Главное — тщательно подойти к выполнению каждого этапа процедуры и работать только исправными инструментами. Замена помпы своими руками — это та работа, которая не нуждается в спецподготовке.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Моторное масло в редуктор 2107. Какое масло выбрать и как поменять

ВАЗ 2115 горит чек двигателя причины

Ваз 2113 объем багажника

Установка бесконтактного зажигания на ваз 2121

Ваз проверка бензонасоса

Как поменять стартёр на ваз 2109

Установка колец на поршень ваз 2108

Сколько тормозной жидкости в ваз 2115

Замена помпы на двигателе 8V

Алгоритм снятия и установки помпы похож на процесс замены ремня ГРМ. Всю работу можно разделить на несколько этапов.

1. Подготовка инструментов и рабочего места.
2. Частичный слив антифриза и разборка механизма, снятие неисправного элемента.
3. Приобретение новой помпы.
4. Установка новой помпы и проверка её работоспособности.

Такая последовательность более целесообразна. Следует сначала снять и осмотреть старый насос, а потом покупать новый. Нередки случаи, когда исправная помпа менялась из-за износа прокладки и прохудившегося герметика.

Необходимые инструменты и расходные материалы

Для замены помпы автомобиля ВАЗ 2114/15 не потребуется загонять машину на эстакаду или смотровую яму. Достаточно гаража или ровной хорошо освещённой площадки. При работе используются следующие инструменты:

• стандартный набор накидных и рожковых ключей;
• комплект головок с воротком;
• домкрат и колёсные упоры;
• пассатижи с конусообразными губками, заострёнными на концах;
• отвёртки;
• ёмкость для слива ОЖ;
• ветошь;
• защитные перчатки.

Для замены водяного насоса ВАЗ 2114/15 потребуется стандартный набор инструментов

Демонтаж водяного насоса

Все работы проводятся на остывшем двигателе в следующем порядке.

1. Открутите три болта крепления кожуха ГРМ.
2. Риска на шестерёнке распределительного вала совмещается с выступом на корпусе двигателя (с левой стороны). Для этого домкратом поднимается и фиксируется упорами правая передняя часть кузова. При включённой четвёртой передаче правое переднее колесо медленно проворачивается руками до совмещения меток.

Перед снятием ремня ГРМ следует совместить метки на шкиве распредвала и двигателя

Снимается ремень ГРМ вместе с натяжным роликом

Ёмкость для слива ОЖ ставится со стороны сливной пробки

После слива ОЖ снимаются патрубки подогрева дроссельной заслонки

Отворачиваются пять болтов, удерживающих металлический кожух, и помпа снимается

При замене помпы обычно проверяется состояние ремня ГРМ и натяжного ролика. При необходимости они заменяются на новые.

Если причиной снятия насоса была течь антифриза, следует проверить и оценить люфт при вращении вала. Если люфта нет, нужно налить внутрь насоса немного керосина и посмотреть, надёжен ли сальник. Если сальник работоспособен, насос после чистки можно устанавливать обратно, предварительно обработав прокладку на фланце герметиком.

Выбор нового насоса

Чтобы не ошибиться при покупке нового насоса, нужно взять с собой в магазин старый экземпляр. При этом следует иметь в виду, что производители постоянно совершенствуют защиту от подделок, поэтому на новой помпе можно заметить следующие отличия:

• лопасти крыльчатки выполнены прямыми в виде трапеции, а не изогнутыми, как это делалось ранее;
• на торце шкива нанесена лазерная маркировка;
• на крыльчатке отлит логотип производителя (например, TZA);
• упаковка запечатана бумажной пломбой, на которой указан каталожный номер детали.

На оригинальную запчасть производитель TZA наносит лазерную маркировку

Новые модели водяных насосов комплектуются фланцевой прокладкой из мягкой пробки. С картонной прокладкой продаются подделки и насосы старых выпусков.

Видео: обзор водяных насосов ТЗА

Установка нового насоса

При установке новой помпы на фланец и прокладку следует нанести высокотемпературный герметик, а затем аккуратно вставить прокладку в гнездо. Отверстия на фланце и блоке совпадают только в одном положении — поэтому ошибиться здесь невозможно.

Перед установкой насоса на прокладку наносится герметик

Порядок установки нового насоса следующий.

1. Прикрутите и затяните болты на фланце водяного насоса.
2. Установите и закрепите металлический кожух.
3. Поставьте шкив распределительного вала и притяните его болтом. Наденьте натяжной ролик и ремень ГРМ.

Устанавливается натяжной ролик и ремень ГРМ

Ремень ГРМ нгатягивается до такой степени, чтобы его нельзя было повернуть рукой больше чем на 90°

Замена

Процедура замены водяного насоса отличается в зависимости от того, о каком количестве клапанов в двигателе идет речь.

Связано это с тем, что для «четырнадцатых» с 8 клапанными моторами предусматривается только один шкив коленвала, а у 16-клапанных аналогов их два. Потому системы имеют несколько разную конструкцию.

Помпы для 8-клапанного и 16-клапанного двигателя не являются взаимозаменяемыми. При покупке обязательно убедитесь, что новый водяной насос соответствует двигателю вашего автомобиля.

Процедура замены

Перед началом замены проверьте несколько основных моментов.

1. Если признаком неисправности помпы выступает износ ремня, проверьте, в каком состоянии находится ролик-натяжитель. При наличии ржавчины, рекомендуем заменить его вместе с помпой.
2. Проверьте качество и количество смазки под уплотнительной резинкой. При ее недостаче, не забудьте добавить смазку.
3. Оцените степень износа ремня. Если он оборвется в пути, менять его — не самое приятное занятие. Потому подумайте о потенциальных угрозах, прежде чем решать дать поработать изношенному ремню еще некоторое время.

Неисправный насос

8 клапанный мотор

Если ваш ВАЗ 2114 оснащается 8-клапанным силовым агрегатом, тогда менять помпу необходимо по следующему алгоритму.

1. Снимите защитный кожух с ГРМ.
2. Немного ослабьте ролик-натяжитель. Если его состояние сомнительное и элемент нуждается в замене, тогда ролик демонтируется полностью.
3. Ослабьте степень фиксации генератора, демонтируйте ремень генератора и ремень ГРМ.
4. Отключите все шланги, идущие на водяной насос.
5. Слейте из системы имеющуюся охлаждающую жидкость.
6. Отсоедините защитную крышку, после чего извлеките вышедшею из строя помпу.
7. После снятия очистите обязательно поверхности фланца от помпы, проведите зачистку блока цилиндров от скопившейся грязи и остатков резиновой прокладки.
8. Если не убрать грязь, тогда подобные наросты не позволят правильно и ровно установить новую помпу. Как результат, ремень ГРМ будет быстро и неравномерно изнашиваться.
9. Когда замена произведена, не забудьте расставить метки ГРМ. Достаточно часто коленчатый вал относительно распределительного вала смещается.

Чтобы избежать возможной утечки охлаждающей жидкости, воспользуйтесь красным герметиком и промажьте им обе стороны — насос и место его посадки.

Расположение устройства

16 клапанный мотор

Если под капотом вашего ВАЗ 2114 расположился 16-клапанный силовой агрегат, тогда последовательность замены помпы будет выглядеть несколько иначе. Такая работа с определенными сложностями, но выполняется своими руками. Дополнительно рекомендуем посмотреть видео инструкции.

1. Снимите пластиковый кожух.
2. Демонтируйте кожух с вашего ремня ГРМ.
3. Для снятия кожуха требуется демонтировать ремень ГРМ, снять шкивы распределительного вала, а также два ролика — опорный и натяжной. Без данных манипуляций выполнять демонтаж водяного насоса будет невозможно.
4. Также снимите правое переднее колесо. Так вы сумеете наконец-то добраться до нижних крепежных болтов кожуха.
5. Теперь спокойно снимайте помпу, действуя по алгоритму 8 клапанного силового агрегата.

Рекомендуем: Установка фаркопа на Рено Дастер своими руками: инструкция по монтажу с фото

Не забывайте соблюдать все тонкости технологии замены водяного насоса. Если неправильно выполнить сборку с уже новой помпой, она будет течь и подавать такие же признаки неисправности, как старый агрегат. Плюс неправильный ремонт приведет к быстрому износу ремня ГРМ. А это еще дополнительные финансовые потери.
