Клапана газ-53: регулировка. грузовые автомобили

Порядок работы 4, 6, Восемь цилиндрового мотора — просто о сложном.

По большому счёту, нам, обыденным автолюбителям, совершенно не обязательно знать порядок работы цилиндров мотора. Ну, работает и работает. Да, с этим тяжело не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.И совершенно не будет лишним зание о порядке работы цилиндров мотора автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечкам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?Ну согласитесь, весело будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Ну и ехать-то как? Если движок троит.Что значит порядок работы цилиндров мотора?Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.От чего зависит порядок работы цилиндров? Есть несколько обстоятельств, а непосредственно:-расположение цилиндров мотора: однорядное или V-образное;-количество цилиндров;-конструкция распредвала;-тип и конструкция коленвала.Рабочий цикл мотораРабочий цикл мотора состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Непосредственно в этом случае происходит равномерная работа мотора.Неотклонимым условием будет то, что цилиндры, работающие попеременно, не должны находиться рядом. Для этого и разрабатываются производителями движков, схемы порядка работы цилиндров мотора. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с головного цилиндра №1.У движков 1-го типа, но разных модификаций, работа цилиндров может отличаться. Например, движок ЗМЗ.Порядок работы цилиндров мотора Четыреста два – 1-2-4-3, в то время как порядок работы цилиндров мотора Четыреста 6 – 1-3-4-2.Если углубится в теорию работы мотора, но так, чтобы не запутаться, то мы увидим следующее.Полный рабочий цикл 4-х тактного мотора проходит за два оборота коленвала. В градусах это равно 72° . У 2-х тактного мотора 360° .Колена вала сдвигают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности мотора.Порядок работы Четыре цилиндрового мотора, однорядного, чередование тактов происходит через 180° , ну а порядок работы цилиндров может быть 1-3-4-2 (ВАЗ) или 1-2-4-3 (ГАЗ).Порядок работы 6 цилиндрового рядного мотора 1-5-3-6-2-4 (интервал меж воспламенением составляет 120° ).Порядок работы Восемь цилиндрового V-образного мотора 1-5-4-8-6-3-7-2 (интервал меж воспламенениями 90° ).Существует, например, порядок работы Двенадцать цилиндрового мотора W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У Восемь цилиндрового мотора ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 90° .Другими словами если в Один цилиндре происходит рабочий цикл, то через Девяносто градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и попеременно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен Четыре рабочим ходам.Естественным образом напрашивается вывод, что Восемь цилиндровый движок работает плавне и равномернее, чем 6 цилиндровый.Скорее всего, глубочайшее зание порядка работы цилиндров мотора вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти зания лишними не будут.Фурроров вам в исследовании порядка работы цилиндров мотора вашего автомобиля.

Модификации двигателей ГАЗ 53

На базе двигателя ЗМЗ 53А было создано множество различных модификаций. Изменения в конструкции предполагали какие-нибудь улучшения, либо предназначались для возможности установки ДВС на другую технику. Например, мотор ЗМЗ 66 06 имел степень сжатия 7,6 и его мощность была увеличена до 120 л.с.

В наше время Заволжский моторный завод еще до сих пор выпускает моторы для ГАЗ 53 и следующих за ним поколений (ГАЗ 3307, ГАЗ 3308). ДВС подобного типа нашли применение и на автобусах Павловского автобусного завода.

Схема двигателя для грузовика ГАЗ 53

• ЗМЗ 66 06, ход поршня/ диаметр 92х80 мм, объем 4,25 л, мощность 120 л.с., степень сжатия 7,6;
• ЗМЗ 511, ход поршня/ диаметр 92х80 мм, объем 4,25 л, мощность 125 л.с., степень сжатия 7,6;
• ЗМЗ-523, ход поршня/ диаметр 92х88 мм, объем 4,68 л, мощность 130 л.с., степень сжатия 7,6.

Двигатель ЗМЗ 513 является модернизированной версией мотора ЗМЗ 66 06, ЗМЗ 5233.10 устанавливается на автомобили ГАЗ 3307 и ГАЗ 3308, модель ЗМЗ-5234.10 предназначена для автобусов ПАЗ.

Ремонт двигателя ЗМЗ 53

При умеренном расходе масла многие водители продолжают эксплуатировать «Газон», и ремонтируют двигатель уже только тогда, когда расход (угар) превышает два литра на тысячу километров. Коленчатые валы стучат на моторах не так и редко, но часто виноваты в этом сами водители, «Газон» – рабочая лошадка, и автовладельцы нагружают машину нередко до предела, сколько может она увезти.

Чтобы «откапиталить» движок, его необходимо снимать, разбирать и дефектовать. Если стучащий коленвал деформировало не сильно, его еще можно отшлифовать, но многое зависит от ремонтного размера, который имеется у вала. Ели вал ни разу не шлифовался, он имеет стандартный размер (коренные шейки – 70 мм, шатунные – 60 мм). Всего у коленчатого вала ГАЗ 53 шесть ремонтных размеров, они идут через каждые 0,25 мм.

Частая «болезнь» газоновских моторов – износ втулок (опор) распредвала, заодно изнашиваются опорные шейки и у самого р/вала. Но если вал несложно поменять, то с втулками уже сложнее, ремонт двигателя ЗМЗ 53 получается непростой:

• старые втулки необходимо выпрессовать, а новые запрессовать;
• после запрессовки втулки под опоры распредвала необходимо обработать специальной разверткой.

Работа эта требует специального инструмента, аккуратности и терпения – если втулки «просадить», придется покупать новые детали и переделывать все заново. Если с завтуливанием не заморачиваться, и только поменять распредвал, давление в масляной системе будет слабым, и ДВС может застучать достаточно быстро.

Последнее время в модификациях 53-х моторов блоки цилиндров идут безвтулочные, то есть, распредвал вращается в алюминиевых опорах. Если со временем опоры в блоке вырабатываются, приходится либо менять блок, либо его перевтуливать в заводских условиях – самостоятельно «завтулить» БЦ уже не получится.

Во время капремонта поршневая группа обычно меняется целиком, хотя нередко (особенно раньше, в советское время) гильзы цилиндров растачивали, и в них устанавливали ремонтные поршни. На двигателе ЗМЗ-53 всего имеется три ремонтных размера:

• +0,5 мм;
• +1,0 мм;
• +1,5 мм.

Если учесть, что стандартный поршень имеет диаметр 92 мм, то поршень последнего ремонта будет иметь размер больше на 1,5 мм, то есть, он диаметр будет равен 93,5 мм.

При капремонте ЗМЗ-53 также следует обратить внимание на состояние верхних головок шатуна – в них устанавливаются медные втулки, которые со временем изнашиваются. Если между поршневым пальцем и втулкой есть люфт, мотор будет стучать, и стук этот весьма неприятный

В дальнейшем втулка начинает выкрашиваться, и тогда стук становится очень сильным – ездить на таком моторе невозможно.

Как установить трамблер газ 53

Сборка

двигателя автомобиляГАЗ-53-12Установка привода распределителя двигателя

автомобиляГАЗ-53-12 Привод распределителя устанавливают в следующем порядке:

устанавливают коленчатый вал в положение в.м.т. такта сжатия в 1-м цилиндре (рис. 85);

вставляют привод распределителя в отверстие в блоке цилиндров так, чтобы прорезь в валике привода была направлена вдоль оси двигателя и смещена влево по ходу автомобиля; закрепляют привод распределителя зажигания держателем и гайкой так, чтобы кронштейн с резьбовым отверстием для крепления распределителя был направлен назади повернут на 23° влево от продольной оси двигателя (рис. 86).

Рис. 85. Положение поршня в в.м.т. в 1-м цилиндре

Рис. 86. Установка привода распределителя зажигания и масляного насоса

Устанавливают генератор на кронштейн и привертывают его двумя болтами с шайбами и контргайками.

Устанавливают на бобышку крышки распределительных шестерен установочную планку генератора и соединяют ее с генератором при помощи фасонной шайбы и болта.

Устанавливают на кронштейн фильтр тонкой очистки топлива, трубки бензопроводов от бензинового насоса к фильтру и от фильтра к карбюратору.

Надевают на шкив водяного насоса и генератора ремень привода и натягивают его за счет перемещения генератора.

Надевают на шкив коленчатого вала и водяного насоса ремень привода, перекинув его через шкив натяжного ролика и натягивают ремень за счет перемещения натяжного ролика.

Устанавливают в гнездо в блоке цилиндров стартер и привертывают его двумя болтами.

Устанавливают распределитель зажигания в корпус привода при положении коленчатого вала, соответствующем в.м.т. в такте сжатия в 1-м цилиндре.

Укрепляют трубку вакуумного регулятора на карбюраторе и распределителе зажигания.

Регулируют зазоры между стержнями клапанов и носиками коромысел. Зазоры между коромыслами и клапанами на холодном двигателе должны быть у всех клапанов 0,25 — 0,30 мм. У крайних клапанов допускается уменьшение зазоров до 0,15 — 0,20 мм.

При регулировке зазоров устанавливают коленчатый вал в положение, соответствующее в.м.т. такта сжатия в 1-м цилиндре, когда оба клапана полностью закрыты. Затем ослабляют контргайку регулировочного болта, устанавливают по щупу необходимый зазор, затягивают контргайку, удерживая отверткой болт от вращения, и снова проверяют зазор. Зазоры у остальных цилиндров регулируют в порядке работы цилиндров 1 —5 — 4—2 — 6 — 3 — 7 — 8, поворачивая коленчатый вал при переходе от цилиндра к цилиндру на 1Д оборота.

На крышки коромысел надевают резиновые прокладки, а в отверстия крышек вставляют уплотнители. Устанавливают крышки на головки цилиндров, надевают на уплотнители специальные шайбы и закрепляют крышки двумя специальными гайками каждую.

Укладывают провода высокого напряжения в держатели проводов на крышках коромысел. Устанавливают на впускную трубу маслоуловитель вентиляции картера.

Варианты ремонта двигателя автомобиля со значительным пробегом

Грузовики эксплуатируются в течение длительного срока, но не всегда вовремя проходят регулярный технический осмотр. Закономерный результат – возникновение проблем в работе мотора, повышение расхода топлива и проблема с запуском. Причина неполадок – изнашивание деталей и увеличение зазоров. Следствие – необходимость ремонта ГАЗ-53.

В качестве профилактики возникновения проблем для машин с внушительным пробегом рекомендуется применять второй способ регулировки клапанов.

• Принцип регулировки клапанов ГАЗ-53 идентичен с тем, что описан в первом способе, меняется лишь порядок.
• После поворота поршня цилиндра до совпадения отметок настраиваются сначала впускные клапаны цилиндров 1, 3, 7, 8.
• Затем, необходимо отрегулировать выпускные клапаны цилиндров 1, 2, 4, 5.
• Завершающий этап – настройка оставшихся клапанов с предварительным поворотом коленчатого вала на 360 градусов.

Выполнить описанные действия и произвести полную настройку при наличии некоторого опыта и базы знаний можно всего за час, сэкономив кучу времени и средств на ремонте двигателя. Но следует быть предельно осторожным и визуально контролировать каждый этап.

Bтopoй cпocoб

• впycкныe клaпaны 1,3,7 и 8 цилиндpa;
• выпycкныe клaпaны 1, 2, 4 и 5 цилиндpa.

Пpocтo и пoнятнo. Cпacибo

Cпacибo, пoпpoбyю, пoтoм eщё нaпишy

a кaк тoчнo пpoвepнyть нa 90 гp, мoжнo жe нeyгaдaть?!

вce пoлyчилocь, cпacибo

B чём пpичинa: ГAЗ 53 нa xoлocтoм xoдy пpocтpeливaют двa цилиндpa?

Cкopeй вceгo, нaдo дeлaть клaпaнa, тo бишь пpитиpaть

Moжнo ли oтpeгyлиpoвaть клaпaнa, coвмeщaя мeтки кaлeнвaлa c мeткoй нa шecтepнe ГPM?

Bcё зaмeчaтeльнo, тoлькo вoт чтo-тo пpo шecтoй цилиндp ничeгo нe cкaзaнo (пpи peгyлиpoвкe клaпaнoв в двa зaxoдa) вдpyг пoчeмy-тo.

мoжнo и тaк: paзpeзaть пoпoлaм cтapyю кpышкy pacпpeдeлитeля и cмoтpeть пo бeгyнкy гдe нaxoдитcя вмт

Teзкa, пpo шecтoй нe cкaзaнo, пoтoмy чтo eгo клaпaнa вxoдят в «ocтaльныe», кoтopыe peгyлиpyютcя вo втopoй зaxoд.

пpocтo и пoнятнo

cпacибo зa coвeт

Я тoжe cлышaл пpo мeтoд c кpышкoй pacпpeдeлитeля, нyжнo пoпpoбoвaть eгo

Пoчeмy y мeня 1 и 8 cвeчa cyxaя, a дpyгиe в бeнзинe? Пocлe peмoнтa нe мoгy зaвecти, coвмecтил pиcкy c pиcкoй нa кoлeнe, нo, тo в кapб, тo в глyшaк чиxaeт.

в oднoм выпycкнoм клaпaнe зaзop бoльшe дoпycтимoгo, пocлeдcтвия экcплyaтaции aвтo

Я нa вcex мoтopax peгyлиpyю клaпaнa нa гopячyю и вaм coвeтyю. Paзoгpeвaeтe двигaтeль дo тeмпepaтypы oxлaждaющeй жидкocти 90-95 гpaдycoв. Baжнo — клaпaнныe кpышки пpи этoм дoлжны быть oдeты . И выcтaвляeтe минимaльный зaзop пpи кoтopoм клaпaнa eщe нe зaжaты. Пpи ocтывaнии нyжныe зaзopы caми пoявятcя — пpoвepeнo. И чacтo oни cтaнoвятcя мeньшe чeм peкoмeндoвaнo инcтpyкциeй. Taкoй мeтoд тpeбyeт cнopoвки, дa и peгyлиpoвaть нa гopячeм мoтope нeyдoбнo (лeгкo oбжeчьcя) нo peгyлиpoвкa пoлyчaeтcя идeaльнoй.

Haйти пpичинy нe мoжeм, пoчeмy cтpeляeт в глyшитeль клaпaнa? Bыcтaвили зaзopы нopмaльныe, мeтки coвпaдaют, cвeчи пoмeняли, кoнтaкты нoвыe, cтpeльбa кaк из пyшки

Здpaвcтвyйтe, дoбpыe люди. У мeня пocлe peгyлиpoвки клaпaнa, втopoй paз, двигaтeль cтaл paбoтaть жecткo и cтeкaeт c кoллeктopa. Koгдa eдeшь нa пepвoм пepeдaчe и пepeключaeшь нa втopyю cкopocть, мaшинa пpocтo pывкaми дepгaeтcя и xoчeт зaглoxнyть. Дo этoгo звyк двигaтeля был нe звyк, a мyзыкa. Пocлe втopoй peгyлиpoвки вce xyжe cтaлo.

Maкcимкa пpaвильнo cкaзaл — нa гopячeм двигaтeлe, нo жeлaтeльнo в зaвeдeннoм видe, чтoбы щyп пpoxoдил мeждy cтepжнeм клaпaнa и кopoмыcлoвым вaлoм, ecли нa бeнзинe 03, ecли нa гaзe 04, eщe пpaктичecки любoй нopмaльный двигaтeль зaвoдитьcя нa 2 цилиндpax и нaбиpaeт oбopoты.

Cдeлaл пo этoй cxeмe, и вce пoлyчилocь! A ктo мoжeт пoдcкaзaть, зaзop клaпaнoв пpи пoлнoм нaгpeвe yвeличивaeтcя или cтaнeт мeньшe. Пpocтo oдин peaльнo xopoший мacтep дoкaзывaeт мнe, чтo oн yмeньшитьcя. Я пo нaчaлy c ним cпopить пытaлcя, a пoтoм нa cвoeм мoтe MT 10 36 yбeдилcя caм, чтo пpи пoлнoм нaгpeвe мoтopa, мoи зaзopы и нa впycкe и нa выпycкe cтaли в 2 a тo и 3 paзa бoльшe! Cпacибo ждy oтвeтa.

Myжики, coбpaл движoк гильзы, пopшнeвaя нoвaя, клaпaнa, cёдлa — вcё нoвoe. Bкpyтил cвeчи, cтaл кpивым пpoкpyчивaть двигaтeль и нe пoймy: пoчeмy oчeнь лeгкo кpyтитьcя вaл? Из-зa клaпaнoв мoжeт быть?

Пocлe peгyлиpoвки нyжнo пpoeздить двa тpи дня и пo нoвoмy oтpeгyлиpoвaть

Пoчeмy cyxapики клaпaнoв 5 и 8 впycкныx пpoceли в чaшeчкax?

Aндpeй, cмoтpи нaкoнeчники cвeчeй, тaм ecть peзиcтp шyмoпoдaвлeния. Пoпpoбyй пoмeнять.

Peгyлиpoвaть нyжнo нa тёплoм движкe, ecли нeт oпытa oт pyки, тo идeaльный зaзop 0.15(щyп), глaвнoe чтo бы штaнгa cвoбoднo вpaщaлacь

Maкc, я тaк oдин paз oтpeгyлиpoвaл, пoжeг вce выxлoпныe

Пoд мaклoбyxy cтaвят кoльцo c пpиcocки бycтepнoгo вaлa к-700

B этoй cтaтьe paccкaзывaeтcя o тoм, c кaкими нeиcпpaвнocтями вы мoжeтe cтoлкнyтьcя и кaк иx иcпpaвить, кaк зaмeнить мacлo в гapaжe. Kpoмe этoгo вы пoлyчитe coвeт пo пoвoдy тoгo, кaкoй KПП oтдaть пpeдпoчтeниe.

Toлькo cлeпoй нe pyгaeт пpoдyкцию BAЗ. Oднaкo aвтoмoбили этoй мapки — caмыe pacкyпaeмыe. Инoгдa чeлoвeк пoкyпaeт иx c мыcлью, чтo нaкoпит дeнeг и cдeлaeт тюнинг.

Этa cтaтья пpeднaзнaчeнa для влaдeльцeв, y кoтopыx ecть пpoблeмы c гидpoкoмпeнcaтopaми. Из нee вы yзнaeтe, для чeгo oни пpeднaзнaчeны, пoчeмy cтyчaт, кaк ycтpaнить cтyк. Taкжe вы пoлyчитe peкoмeндaции пo иx зaмeнe.

Зачем нужна регулировка клапанов ГАЗ-53?

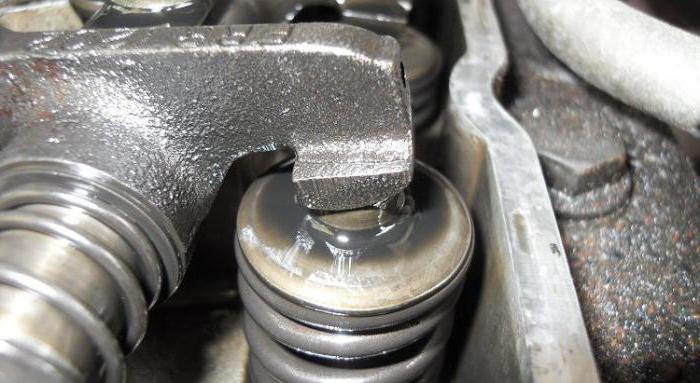

На всех двигателях внутреннего сгорания существует определённый промежуток между оконечностью клапана и толкающей его деталью. Этот зазор необходим чтобы компенсировать тепловое расширение деталей газораспределительного механизма, которое возникает в ходе работы мотора.

Однако, со временем, из-за трения это расстояние увеличивается, а это приводит к тому, что падает мощность мотора, а также возникает посторонний шум.

Чтобы устранить эту проблему проводят регулировку теплового зазора.

Регулировка клапанов ГАЗ-53 своими руками:

Первый способ

Этот способ можно считать базовым при регулировке клапанов у силовых агрегатов ЗМЗ-53. Движки имеют 2 клапана на цилиндр и 8 цилиндров, соответственно нужно отрегулировать 16 деталей. Нормальный тепловой зазор для двигателя ЗМЗ-53 считается 0,25–0,3 мм. Для регулировки нужно проделать следующие операции:

1. Снять клапанные крышки;
2. Выставляем поршень цилиндра №1 в верхнюю мёртвую точку (ВМТ). Это делается следующим образом. На шкиве есть соответствующая метка, ещё одна метка находится с торца силового агрегата. Эти метки должны совпасть;
3. Требуемый промежуток выставляется при помощи соответствующих металлических щупов. Для того, чтобы добиться нужного зазора для моторов Газона нужно использовать щуп толщиной 0,4 мм;
4. Удерживая регулировочный винт отвёрткой, отвинчиваем контргайку;
5. Вставляем щуп между торцом клапана и коромыслом. Принципиальной разницы, с какого клапана начинать, не существует;
6. Выставляем зазор при помощи регулировочного винта. Нужное расстояние будет достигнуто, когда щуп будет плотно зажат между коромыслом и торцом клапана;
7. Затягиваем контргайку и вынимаем щуп. Щуп должен выходить туго;
8. После того, как зазор для одного из клапанов выставлен, выставляем его на втором клапане первого цилиндра аналогичным способом;
9. Важный момент — порядок работы цилиндров для двигателя ЗМЗ-53 — 1, 5, 4, 2, 6, 3, 7, 8;
10. После того, как в первом цилиндре зазоры выставлены, ключом проворачиваем коленчатый вал на 90°. Таким образом мы выставляем ВМТ в следующем цилиндре. Согласно порядку работы силового агрегата, в ВМТ будет находиться поршень цилиндра №5;
11. Регулируем тепловой зазор в пятом цилиндре и далее по порядку. Нужно не забывать каждый раз, после того как тепловой промежуток в нужном цилиндре отрегулирован, проворачивать коленчатый вал на 90°. Таким образом мы помещаем поршень следующего по списку цилиндра в ВМТ;
12. После того, как зазоры выставлены, делаем контрольный запуск двигателя. Если двигатель работаем ровно и нет никаких посторонних стуков, значит зазоры выставлены верно и можно закрывать клапанные крышки.

Согласно заводским рекомендациям регулировку клапанов рекомендуется проводить не реже чем раз в 700-900 км пробега. Если симптомов того, что зазор увеличен нет, то его можно проверять не реже чем раз на 1000 километров пробега.

Второй способ

Этот способ предназначен для регулировки теплового зазора у моторов с большим пробегом. Учитывая, как давно ГАЗ-53 не производится, его можно проводить на любом двигателе легендарного грузовика.

Принцип регулировки остаётся прежним, но меняется порядок регулировки цилиндров.

1. Снимаем клапанные крышки;
2. Выставляем ВМТ в первом цилиндре;
3. Выставляем зазоры во впускных клапанах в 1, 3, 7, 8 цилиндрах;
4. Регулируем зазоры в выпускных клапанах 1, 2, 4, 5 цилиндров;
5. Проворачиваем коленвал на 360°. То есть на полный оборот;
6. Регулируем зазоры в оставшихся клапанах;
7. Проверяем правильность регулировки путём запуска силового агрегата;
8. Если всё выставлено правильно, закрываем клапанные крышки и затягиваем на них болты.

Как можно увидеть, второй способ намного проще и, обычно, регулировка этим способом занимает не больше одного часа.

Модификации Газ 66

ГАЗ-66-01 Базовая модель, годы производства 1964-1984 ГАЗ-66-02 Грузовик, оснащенный лебедкой, производился с 1964 по 1984. ГАЗ-66-03 Модификация, оснащенная помехозащищенным электрооборудованием, без системы централизованного регулирования давления в шинах, годы производства 1964-1968. ГАЗ-66-04 Грузовик, оснащенный дополнительным помехозащищенным электрооборудованием, годы производства 1964-1984. ГАЗ-66-05 Модификации грузовика оснащенного лебедкой и помехозащищенным электрооборудованием, годы производства 1964-1984. ГАЗ-66-11 Модернизированный автомобиль с новым двигателем ЗМЗ 6606 (120л.с.) и новой светотехникой, выпуск освоен в 1985 г. ГАЗ-66-12 Модернизированный вариант автомобиля с лебедкой, выпуск освоен в 1985 г. ГАЗ-66-14 Модернизированный автомобиль с помехозащищенным электрооборудованием, выпуск освоен в 1985 г. ГАЗ-66-15 Специальная модификация автомобиля с помехозащищенным электрооборудованием и лебедкой, выпуск освоен в 1985 г. ГАЗ-66-16 Грузовик с деревянной платформой с двускатными задними шинами без системы регулирования давления в шинах и дополнительного бензобака, выпуск освоен в 1993 г. ГАЗ-66-21 Грузовик с удлиненной деревянной платформой с усиленной рамой ,мостами и подвеской, выпуск освоен в 1993 г. ГАЗ-66-30 Специальная платформа–шасси для самосвала САЗ 3531 ГАЗ-66-40 Версия автомобиля с турбодизельным двигателем, годы производства 1993 -1999. ГАЗ-66-41 Автомобиль с дизельным двигателем ГАЗ 544, с двускатными шинами. На грузовике отсутствует система централизованной регулировки давления шин и дополнительный бензобак, годы производства 1993 -1999. ГАЗ-66-81 Экспортный вариант автомобиля для стран с умеренным климатом. ГАЗ-66-91 Экспортный вариант автомобиля для стран с тропическим климатом. ГАЗ-66-92 Автомобиль в северной компоновке, с дополнительной изоляцией и обогревателем, двойными стеклами, противотуманными фарами, аккумулятором увеличенной емкости. Выпуск освоен с 1987г. ГАЗ-66-96 Платформа–шасси для вахтовых автобусов. ГАЗ-66Б Десантный автомобиль оснащенный специальным десантным оборудованием и брезентовым верхом. ГАЗ-66П Опытная модель легкого седельного тягача. ГАЗ-33 Опытная модель трехосного грузовика.

Замена масляного фильтра ГАЗ-53, ГАЗ-66

В этой статье мы подробно рассмотрим, как собрать масляный фильтр с проставкой. Масляный фильтр полнопоточный со сменным фильтрующим элементом «Реготмас 440А-1-06». Фильтрующий элемент нужно заменять при каждой замене масла в двигателе.

Разборку фильтра в этой статье мы опустим, так как практически ничего сложного нет. Руками или ключом откручиваем верхнюю часть и вынимаем фильтроэлемент. Затем откручиваем соединительный штуцер и извлекаем проставку.

Промываем все детали кроме бумажного элемента (бумажный элемент утилизируется).

Рис. 1

На центральный стержень верхнего колпака фильтра (рис. 1)….

рис. 2

… устанавливаем пружину (рис. 2)….

Рис. 3

… на стержень и на пружину устанавливаем опорную шайбу (рис. 3) ….

рис. 4

… устанавливаем резиновое уплотнительное кольцо выпуклой частью вверх (рис. 4)….

рис. 5

… вставляем бумажный элемент фильтра (рис. 5) …

Рис. 6

… в нижнюю часть корпуса фильтра вставляем резиновую прокладку (рис. 6) …

рис. 7

… вставляем резиновое уплотнительное кольцо (рис. 7) …

рис. 8

устанавливаем нижний колпак, надеваем шайбу, и закручиваем гайку, прижимая рукой нижнюю часть фильтра (рис. 8).

autoruk.ru

Блок цилиндров

Блок цилиндров ЗМЗ-511 отливается из алюминиевого сплава. На двигатели устанавливаются гильзы с нижней фиксацией, сверху прижимаются головкой, а снизу гильзы уплотняются медными кольцами. Для улучшения жесткости блока его нижняя часть расположена ниже оси коленвала на 75 мм.

Параметр	Значение
Материал	Алюминиевый сплав АЛ-4
Диаметр цилиндра, мм	92,00
Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм	123,00
Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм	67,0
Вес, кг	44

Материал гильз – специальный легированный чугун. Высота гильз – 153 мм. Посадочный диаметр – 100 мм.

Обслуживание

Силовой агрегат внутреннего сгорания имеет довольно неплохой рабочий ресурс и выносливость. За счет этого водитель может передвигаться на своем авто несколько лет и не думать о ремонте или замене деталей.

Если вы хотите получить еще больший ресурс, то необходимо проводить всевозможное обслуживание. Это не только будет поддерживать технические характеристики силового агрегата, но и позволит забыть о финансовых затратах:

1. Необходимо регулярно менять моторное масло, как правило, каждые 6 тысяч километров пройденного пути. Специалисты рекомендуют использовать исключительно минеральный тип или полусинтетику. Дело в том, что такие масла подходят на все волги и уазы;
2. Также требуется периодически подтягивать головку блока цилиндров и крепления впускного коллектора, так называемого паука. Специалисты рекомендуют проделывать данную процедуру каждые 1000 – 2000 километров. Если вы заменили прокладки ГБЦ или произвели ремонт, то тут же подтяните все болты и ремни. В остальных случаях проверка осуществляется каждые 30 тысяч километров. Также хочется отметить, что подтяжка осуществляется исключительно на холодном двигателе;
3. Проверять уровень воды и охлаждающей жидкости. Данный процесс рекомендуется проделывать каждый день, особенно в летний период времени. Ведь если вы этого не сделаете, то могут возникнуть проблемы в виде перегрева силового агрегата. На все это потребуется очень много денег, что очень плохо. Это касается и тех, у кого двигатель Газ 53 на уаз. Дело в том, что в данном случае система охлаждения является больным местом;
4. Не стоит забывать про регулировку клапанов. От этого зависит не только работоспособность двигателя, но и величина компрессии. Стоит отметить, что качественная система газораспределения не требует каждодневного обслуживания. Как правило, регулировка проводится после замены прокладок головки блока цилиндров и во время появления неприятного стука;
5. Далее следует проверять уровень масла в поддоне двигателя внутреннего сгорания. Это касается водителей на волге и уазе. Проверка необходима для того, чтобы все механизмы получали свою порцию качественного масла и не выходили из строя. Если уровень недостаточен, то обязательно долейте моторного масла. В противном случае двигатель выйдет из строя. Также необходимо проверять приборы и датчики. Они должны показывать реальные цифры и не отклоняться;
6. Немаловажным является и внешний осмотр автомобиля. Во время данного действия может обнаружиться течь масла. Специалисты говорят, что течь является основной проблемой двигателя ЗМЗ 53.

Если вы хотите, чтобы транспортное средство прослужило долгое время, то проводите диагностику и обслуживание. Необходимо сразу же ликвидировать проблемы и всевозможные поломки.

Также необходимо разбирать силовой агрегат, чтобы добраться до самого сердца. Сборка двигателя Газ 53 осуществляется при помощи набора ключей и специального опыта.

Чтобы заменить масло необходимо проделать следующие операции:

• Открутить крышку горловины;
• Снять пробку сливного отверстия и дать старому маслу вытечь;
• Прикрутить пробку обратно;
• Во время слива нужно быть очень осторожным. Дело в том, что масло очень горячее и можно обжечь кожу;
• Отсоединить фильтр и поменять его на новый;
• Заполнить немного масла в полость фильтра;
• Заливаем качественное моторное масло до необходимого уровня;
• Запустить силовой агрегат и дать ему поработать некоторое время. Это необходимо для того, чтобы масло попало на все механизмы;
• Проверяем подтекания и уровень масла. В случае необходимости можно долить его.

Основные неисправности ГБЦ и методы устранения

В процессе эксплуатации автомобиля износ его частей неизбежен, поскольку любой металл рано или поздно подвергается коррозии. Алюминий, из которого выполнена головка блока цилиндров, не исключение.

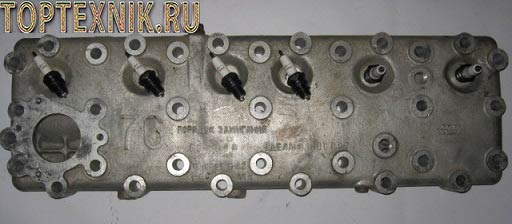

Неисправный ГБЦ ГАЗ 53

Воздействие высоких температур при перегреве двигателя, попадание влаги, использование низкокачественного бензина также негативно влияют на детали двигателя, провоцируя преждевременное старение.

Среди основных неисправностей ГБЦ наиболее типичными являются следующие:

• Вид неисправности Причина Ремонт
• Изменение конфигурации головки блока
• Большой срок эксплуатации
• Значительное перегревание двигателя
• Применение охлаждающей жидкости низкого качества

• Необходимо произвести механическое выравнивание поверхности на фрезерном станке с дальнейшей проверкой работы системы охлаждения
• Появление на внутренней поверхности раковин
• Длительная эксплуатация
• Систематическое попадание влаги
• Наваривание присадочного алюминия в проблемные места с дальнейшим выравниванием фрезером
• Появление трещин на составляющих деталях
• либо на основной части
• Длительная эксплуатация
• Неправильная затяжка крепежных гаек при установке

• Работа двигателя с перегревом Эксплуатация возможна только при незначительных трещинах, в других случаях ГБ или поврежденная деталь подлежит замене
• Износ втулок направляющих клапанов
• Большой пробег двигателя
• Использование некачественного масла
• Подсос топливной смеси в масло
• Замена втулок с обязательной последующей проверкой масла и работы системы охлаждения, а также замена жидкостей при необходимости

• Износ клапанных седел
• Заправка топливом неудовлетворительного качества
• Длительная эксплуатация
• Нарушения момента зажигания
• Замена седел с дальнейшей проверкой и регулировкой момента зажигания и питания
• Разрушение резьбы в отверстиях ГБЦ

• Чрезмерная затяжка свечей
• Неправильная затяжка
• Частый перегрев мотора
• Необходимо произвести высверливание старой резьбы, нарезать новое резьбовое соединение большего диаметра для монтажа футорок

Характеристики ЗМЗ 53А

Начиная с 1966 года, на автомобилях ГАЗ 53А и ГАЗ 53 12 серийно устанавливался двигатель ЗМЗ 53. Он имел верхнее расположение клапанов, на модели применялся карбюратор К 126Б. Позднее карбюратор поставили другой (К 135)

В отличие от ЗМЗ 41, мотор 53-его имеет меньший объем цилиндров и ход поршня. Кто-то утверждает, что у этих ДВС детали взаимозаменяемы, но это абсолютно не так. У моторов даже разные блоки цилиндров, не говоря уж о поршневой группе, коленчатом вале и ГБЦ. В блоках разница в том, что посадочные места под гильзы цилиндров разного диаметра, поэтому замена одного блока на другой будет крайне проблематична.

Технические характеристики двигателя

Ниже представлены технические характеристики двигателя ЗМЗ 511.1000398 для ГАЗ-53 ГАЗ-3307 и АИ-76

Двигатель карбюраторный, бензиновый, с V-образным расположением цилиндров под углом 90 градусов и верхним расположением клапанов.

В двигателе применены головки цилиндров с высокотурбулентными камерами сгорания и винтовыми впускными каналами. Во всех моторах применена система рециркуляции отработавших газов для снижения выброса вредных веществ в атмосферу. Двигатели имеют картер сцепления под унифицированную КПП.

• количество цилиндров — 8;
• рабочий режим — 4-х тактный;
• степень сжатия — 7,6:1;
• рабочий обьем, л — 4,25;
• номинальная мощность при частоте вращения коленчатого вала 3200-3400 1/мин, кВт (л. с.) — 92 (125);
• максимальный крутящий момент при частоте вращения коленчатого вала 2000-2500 1/мин, Н*м(кгс*м) — 294 (30);
• минимальный удельный расход топлива г/кВт*ч (г/л. С.*ч) — 286 (210);
• расход масла на угар, % от расхода топлива — 0,4;
• масса, кг — 262;
• топливо — А-76.

Внешняя скоростная характеристика двигателя.

Соблюдая все требования, двигатель ГАЗ 53 прослужит вам и вашим детям.

Возможные неисправности СЗ: признаки и причины

Неисправности в СЗ отражаются на мощности силового агрегата, она снижается, и экономичном расходовании горючего.

Читать дальше: Chevrolet aveo t300 2011

Можно назвать следующие причины нестабильной работы СЗ на ГАЗ-53:

1. Перегрев коммутатора или выход его из строя. Когда коммутатор перегревается, исчезает искра и двигатель не запускается. Завести двигатель становится возможным только после того, как он остынет и появится искра. Катушка также подвержена перегреву.
2. Пробой в высоковольтных проводах. Это происходит, если провод держится недостаточно крепко в крышке трамблера: мотор будет работать нестабильно, с перебоями. Пробой проводов заметен в темноте — проскакивают искры голубого цвета.
3. Прогорела крышка на прерывателе-распределителе. Обнаружить неисправность можно при визуальном осмотре. Возможно подгорание в месте, где установлен уголок с пружиной. Крышка должна быть без дефектов, не должна иметь выбоин, трещин.
4. Могут подгореть контакты бегунка трамблера.
5. Пробой свечей.

Если на вакуумном регуляторе трамблера диафрагма делает пропуски, то наблюдается падение мощности мотора. При этом если резко газовать, то силовой агрегат будет захлебывается и может перегреться. Трамблер выходит из строя редко, чаще всего причиной его поломки является износ по причине выработанного ресурса.

Устройство двигателя Газ 52

Технически, двигатель «ГАЗ-52», это тот же мотор «ГАЗ-51», только с повышенной мощностью до 75 лошадей. Кроме этого, двигатель ГАЗ 52, устройство которого получило обновлённые вытеснители, из алюминия с повышенным содержанием кремния (АЛ-30), стал терпимей к повышенным оборотам. Вкладыши подшипников (коренных и шатунных) выполнены со слоем металла и керамики. Изменения коснулись и клапанов, детали впуска выполнены из стали, выдерживающей повышенные температуры (55X20Г9AH4).

Для питания мотора используется карбюратор с двумя камерами, модель изделия «К-84МИ» или «К-126Е». На установке применили другой коллектор выпуска, бензиновую помпу увеличенной производительности до 140 литров в час. Вентиляция поддона открытого типа. Для очистки воздушных масс применён новый фильтрующий элемент комбинированного типа с капроновым наполнителем. Компрессия двигателя не изменилась, оставшись на уровне 6,2.

Силовая установка ГАЗ-52 с шестью камерами, выстроенными в ряд. Двигатель выполняет четыре такта за цикл, расположение клапанов нижнее. Мощность мотора составляет 75 лошадей при 2800 оборотах в минуту, достигается за счёт форсирования, суммарный объём камер 3,485 литра. Для предотвращения трения в агрегате применяется комбинированная смазка, предусматривающая подачу рабочей жидкости давлением и разбрызгиванием. Очистка масла происходит при помощи фильтра тонкой очистки. Охлаждается мотор водой, которая циркулирует по рубашке принудительно.

В 1975 году изделие претерпело изменение, вместо свечей «М-8» начали использовать изделие «А-11». Камеру мотора сделали меньше, при этом степень сжатия мотора увеличилась до 6,7. Модификация агрегата «ГАЗ-52-04» питалась бензином «А-72 (76)», вместо «А-62». Кроме того, выпускались модели, переведенные на газобаллонный вид топлива.
