Порядок работы цилиндров в разных двигателях. шестицилиндровый v-образный двигатель последовательность работы у различных моделей

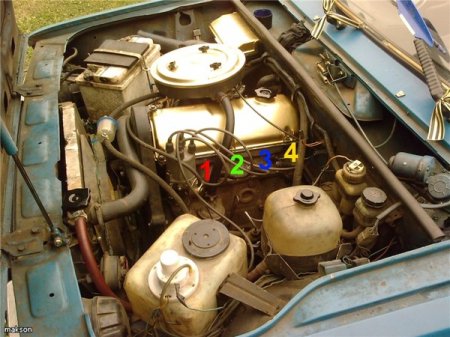

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

• Тип привода;
• Тип ДВС, компоновка блока;
• Поперечное либо продольное расположение агрегата под капотом;
• Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

• На рядных четверках нумерация начинается от маховика.
• Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

21 Порядок работы многоцилиндрового двигателя

Порядок работы многоцилиндрового двигателя

зависит от типа двигателя (расположения цилинд­ров) и от количества цилиндров в нем.

Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени). Для определения этого угла продолжительность цикла, выраженную в градусах поворота коленчатого вала, делят на число цилиндров. Например, в четырехцилиндровом четырехтактном двигателе такт расширения (рабочий ход) происходит через 180° (720 : 4) по отношению к предыдущему, т. е. через половину оборота коленчатого вала. Другие такты этого двигателя чередуются также через 180°. Поэтому шатунные шейки коленчатого вала у четырех цилиндровых двигателей расположены под углом 180° одна к другой, т. е. лежат в одной плоскости. Шатунные шейки первого и четвертого цилиндров направлены в одну сторону, а шатунные шейки второго и третьего цилиндров — в противоположную сторону. Такая форма коленчатого вала обеспечивает равномерное чередование рабочих ходов и хорошую уравновешенность двигателя, так как все поршни одновременно приходят в крайнее положение (два поршня вниз и два вверх).

Последовательность чередования одноименных тактов в цилиндрах называют порядком работы двигателя. Порядок работы четырехцилиндровых отечественных     тракторных     двигателей 1—3—4—2. Это означает, что после рабочего хода в первом цилиндре следующий рабочий ход происходит в третьем, затем в четвертом и, наконец, во втором цилиндре. Определенная последовательность соблюдается и в других многоцилиндровых двигателях.

При выборе порядка работы двигателя конструкторы стремятся равномернее распределить нагрузку на коленчатый вал.

Одноименные такты у четырехтактного шестицилиндрового двигателя совершаются через поворот коленчатого вала на 120°. Поэтому шатунные шейки расположены попарно в трех плоскостях под углом 120°. У четырехтактного восьмицилиндрового двигателя одноименные такты происходят через 90° поворота коленчатого вала и его шатунные шейки расположены крестообразно под углом 90° одна к другой.

В восьмицилиндровом четырехтактном двигателе за два оборота коленчатого вала совершается восемь рабочих ходов, что способствует его равномерному вращению.

Порядок работы восьмицилиндровых четырехтактных двигателей 1— 5—4—2—6—3—7—8, а шестицилиндровых 1—4—2—5—3—6.

Зная порядок работы цилиндров двигателя, можно правильно распределить провода по свечам зажигания, присоединить топливопроводы к форсункам и отрегулировать клапаны.

22 Силы и моменты, действующие в кмш одноцилиндрового двигателя

При такте «сгорание—расширение» сила Р1, приложенная к поршневому пальцу, слагается из двух сил:

• силы P давления газов на поршень

• силы инерции Pи (сила инерции переменна по величине и направлению)

Суммарную силу P1 разложить на можно две силы: силу S, направленную вдоль оси шатуна, и силу N, прижимающую поршень к стенкам цилиндра.

Силу S перенесем в центр шатунной шейки, а к центру коленчатого вала приложим две равные силе S и параллельные ей силы S1 и S2. Тогда совместное действие сил S1 и S создаст (на плече R) крутящий момент, приводящий во вращение коленчатый вал, а сила S2 нагрузит коренные подшипники и через них будет передаваться на картер двигателя.

Разложим силу S2 на две перпендикулярно направленные силы N1 и Р2. Сила N1 численно равна силе N, но направлена в противоположную сторону; совместное действие сил N и N1 образует момент Nl, который стремится опрокинуть двигатель в сторону, обратную вращению коленчатого вала. Сила P2 численно равная силе Р1, действует вниз, а сила Р действует на головку цилиндра вверх, т.е. в противоположную сторону. Разность между силами Р и P1 представляет собой силу инерции поступательно движущихся масс Ри. Наибольшей величины эта сила достигает в момент изменения направления движения поршня.

Вращающиеся массы шатунной шейки, щек кривошипа и нижней части шатуна создают центробежную силу Рц, направленную по радиусу кривошипа в от сторону центра вращения.

Таким образом, в кривошипно-шатунном механизме одноцилиндрового двигателя, кроме крутящего момента, возникающего на коленчатом валу, действует ряд неуравновешенных моментов и сил, как то:

• реактивный, или опрокидывающий, момент Nl, воспринимаемый опорами двигателя через картер

• сила инерции поступательно движущихся масс Ри, направленная по оси цилиндра

• центробежная сила вращающихся масс Рц, направленная по кривошипу вала

Боковая сила N достигает наибольшей величины при расширении газов, когда поршень прижимается к левой стенке цилиндра, чем и объясняется ее обычно больший износ.

Регламент техобслуживания

Чтобы не пришлось производить дорогостоящий капремонт Lada Samara 2114 своими руками, следует придерживаться рекомендаций производителя по обслуживанию ДВС:

Порядок работы цилиндров ВАЗ 2109

Таким образом, рабочий цикл ДВС ВАЗ 2109 представлен следующими последовательными действиями:

1. В 1-ом цилиндре происходит движение вниз, рабочий ход, то есть сгорание рабочей смеси и расширение газов. 2. В 3-ем цилиндре происходит «сжатие», поршень движется вверх. 3. В 4-ом цилиндре осуществляется «впуск», поршень движется вниз, в полость нагнетается рабочая смесь. 4. Во 2-ом цилиндре осуществляется «выпуск», отработанные газы покидают полость, через выпускные клапаны.

Теперь рассмотрим несколько случаев неисправностей в работе двигателя ВАЗ 2109. Для того, чтобы выяснить причину поломки следует воспользоваться следующим алгоритмом действий:

• Запустить мотор и перейти на холостой ход. Прислушаться к звукам выхлопов. Если наблюдаются равномерные, периодические хлопки, то, скорее всего, цилиндр не работает по причине наличия подсоса, неисправности свечи, сниженной компрессии или отсутствия искры. • Осмотреть свечи, не должно быть следов нагара, окисления или влаги. Зазор между электродами должен в среднем составлять 0,8-0,9 мм. • Произвести замену комплекта свечей. • Проверить состояние высоковольтных проводов системы зажигания. Изоляция должна быть целой, а контакты не должны быть окисленными или обгоревшими. В случае повреждения проводов, нужно произвести замену. • Осмотреть ротор и крышку распределителя. Крышка должна быть целой, без трещин и чистой, без следов нагара. Угольный контакт не должен быть изношен или повреждён. Ротор также должен быть целым и не иметь следов прогара. Все неисправные элементы подлежат обязательной замене. • Если после предпринятых действий, перебои в работе цилиндров продолжаются, то следует обратиться в СТО для проведения полноценной диагностики и регулировки работы системы зажигания, которая должна проводиться на стенде. • Нужно заметить, что в норме компрессия должна быть выше 1,1 МПа. Если в одном из цилиндров наблюдается колебания в пределах 0,1 МПа, то необходимо в срочном порядке произвести ремонт самого двигателя.

Таким образом, вполне очевидно, что знание работы двигателя позволят своевременно произвести ремонтные работы и избежать серьёзных поломок.

Предназначение цилиндров

Прежде всего скажем о том, что они собой представляют и для чего нужны. Проще говоря, это отверстие в блоке цилиндров, в котором движется поршень. Их наличие имеет большое значение для работы двигателя: все важнейшие процессы преобразования и получения энергии происходят именно в цилиндрах, а энергия, соответственно, приводит в движение автомобиль. По сути, в нем соединяются две энергии: сгорания топлива и движения. Стоит отметить, что в процессе работы цилиндры испытывают невероятные нагрузки, связанные как с высокой скоростью движения поршня, так и с большой температурой. В тот момент, когда в них происходит сгорание топлива, образуется очень много энергии.

Очередность цилиндров

Цилиндры имеют номера, в документации их описывают в формате A-B-C-D, где вместо букв указывается цифровое обозначение. Порядок нумерации начинается со стороны цепи или ремня ГРМ — с самого удаленного от коробки передач цилиндра. Тот, что носит номер 1, называется главным.

Цилиндры оснащены клапанами, через которые осуществляется впуск и выпуск газов. Клапанами управляет специальное устройство – распределительный вал, на поверхности которого особым образом расположены специальные кулачки. Именно их расположение отвечает за порядок работы: профиль кулачка и его высота влияет на моменты закрытия-открытия, величину сечения прохода для газов, а также на то, как будет двигаться клапан в зависимости от текущего угла коленвала.

Один из вариантов распредвала:

Коленвал:

Цикл стандартного ДВС на 4 такта проходит за 2 оборота, или за 720 градусов (360 и 360). Расположенные на валу «коленца» смещены на некоторый угол таким образом, чтобы усилие с поршней двигателя постоянно передавалось на вал. Упомянутый угол – величина, зависящая от модели двигателя, тактности такового, и количества цилиндров.

6-ти цилиндровый

По расположению цилиндров 6-ти цилиндровые двигатели бывают рядными, V-образными и оппозитными. У 6-ти цилиндрового мотора есть много различных схем последовательности работы цилиндров, они зависят от типа блока и применяемого в нём коленвала.

Рядный

Традиционно применяется такой компанией, как БМВ и некоторыми другими компаниями. Кривошипы расположены под углом 120° друг к другу.

Порядок работы может быть трёх видов:

1-5-3-6-2-4
1-4-2-6-3-5
1-3-5-6-4-2

V-образный

Угол между цилиндрами в таких двигателях составляет 75 либо 90 градусов, а угол между кривошипами составляет 30 и 60 градусов.

Последовательность работы цилиндров 6-ти цилиндрового V-образного двигателя может быть следующей:

1-2-3-4-5-6
1-6-5-2-3-4

Оппозитный

6-ти цилиндровые оппозитники встречаются на автомобилях марки Subaru, это традиционная компоновка двигателей для японцев. Угол между кривошипами коленвала составляет 60 градусов.

Последовательность работы двигателя: 1-4-5-2-3-6.

Причины поломки

Когда с порядком функционирования элементов разобрались, можно приступать к диагностике мотора. Как сказано выше, поломка одного или нескольких компонентов напрямую связана с троением мотора, так что необходимо выяснить причины его поломки.

Заведите свой ВАЗ 2106, пусть работает на нейтральной передаче. Затем подойдите к глушителю и послушайте, как работает выхлопная труба. Если в функционировании двигателя не наблюдается перебоев, то звук выхлопа будет ровный и мягкий. Если время от времени слышите хлопки, то это говорит, что один из компонентов не функционирует из-за поломки свечи зажигания. Также это может свидетельствовать об отсутствии искры на свечке, чрезмерном подсосе кислорода либо о некорректном уровне компрессии.
Если хлопки выхлопной трубы нерегулярны, то есть возникают время от времени, то это может свидетельствовать о некорректной работе карбюратора, выходе из строя свечей либо об их износе. Также это может говорить о поломке зажигания. Чтобы исправить проблему, следует продиагностировать карбюратор, систему зажигания, и заменить поломанные свечи.

Если хлопки происходят в системе регулярно, заглушите мотор и откройте капот. Желательно произвести проверку состояния проводов свечей. Они должны быть заизолированы, а концы проводов не должны быть закислены. Если увидели, что один из кабелей механически поврежден, то его следует заменить на новый.
Если провода в нормальном состоянии и видимых следов повреждений на них не выявлено, то следует произвести диагностику крышки трамблера, а также устройства распределителя зажигания. Для этого потребуется отвинтить болты, крепящие крышку, после чего демонтируйте ее. Визуально осмотрите ее снаружи,  и изнутри. Если на ней видны трещины, нагар, угольный контакт износился, а на роторе видны повреждения, то вышедшие из строя элементы следует заменить.

Следует открутить свечки зажигания. Для этого снимите наконечники кабелей, а свечи открутите при помощи ключа. Осмотрите их: в идеале зазор между электродами не должен превышать 0.7 мм

Обратите внимание на цвет и состояние свечки: если элемент черный от нагара и влажный, то его нужно утилизировать.
Теперь возьмите рабочую свечку и зафиксируйте на корпусе ДВС. Не устанавливайте свечу на горловине для залива моторной жидкости, на щупе для проверки уровня масла, на бензонасосе, карбюраторе, а также топливных шлангах

Желательно, чтобы резьбовая часть компонента соприкасалась с «массой». Вам следует подключить провод свечки с первого цилиндра к рабочей свече, которую установили на ДВС. После этого запустите мотор вашего 2106 и послушайте выхлоп. Если заметили, что «неровности» не усилились, то замените свечку в первом цилиндре на рабочую. Если же «неровности» увеличились, то процедуру повторите со всеми компонентами.

Это делается при помощи специализированного оборудования, так что самому вряд ли получится точно поставить «диагноз».

Устройство и принцип работы одноцилиндрового двигателя

Устройство одноцилиндрового ДВС:  1 – головка цилиндра; 2 – цилиндр; 3 – поршень; 4 – поршневые кольца; 5 – поршневой палец; 6 – шатун; 7 – коленчатый вал; 8 – маховик; 9 – кривошип; 10 – распределительный вал; 11 – кулачок распределительного вала; 12 – рычаг; 13 – впускной клапан; 14 – свеча зажигания

Тепловые зазоры клапанов двигателя — как отрегулировать? Работа любого двигателя внутреннего сгорания зависит от четкой работы газораспределительного…

Данные двигатели получили широкое распространение даже в автомобилях. Несмотря на малое количество цилиндров, они имеют довольное малое отношение площади рабочей части цилиндра ко всему рабочему объему двигателя. Это преимущество говорит о том, что такой мотор имеет минимальные потери самое главной — тепловой энергии, а значит, обладает высоким коэффициентом полезного действия.

Устройство такого двигателя практически не представляет собой ничего сложного, в отличии от современных  атмосферных и турбированных моторов . Он представлен всего одним цилиндром, во внутренней части которого перемещается такой же поршень, как и во многоцилиндровых автомобильных двигателях. В верхней части камеры сгорания располагаются два клапана, которые отвечают за подачу топливной смеси, а второй за выпуск отработавших газов.

Работа данного двигателя заключается в следующем. Всего такой мотор имеет четыре такта:

• Впуск . Поршень внутри цилиндра располагается в самой верхней мертвой точке и движется вниз в строгом соответствии с поворотом коленчатого вала на 180 градусов. Пока поршень движется вниз, открывается, клапан, отвечающий за подачу топливной смеси, и в камеру сгорания подается топливо, смешанное с воздухом. После достижения поршнем самой нижней мертвой точки начинается следующий такт.
• Сжатие . Во время этого такта задача поршня – вернуться в верхнюю мертвую точку. Коленчатый вал вращается дальше, еще на 180 градусов, при этом: впускной клапан полностью закрывается, а поршень движется наверх, сжимая уже готовую смесь.
• Рабочий ход . Как только поршень достигнет самой верхней мертвой точки, в камере сгорания смесь будет сжата до критической отметки. В этот самый момент на электродах свечи зажигания при помощи ряда устройств возникает искра, которая воспламеняет топливовоздушную смесь. С этого момент начинается такт расширения, или как его называют по-другому – рабочего хода. Поршень, под действием энергии, возникшей от воспламенения смеси, движется снова вниз, заставляя вращаться коленчатый вал. Клапана находятся в закрытом состоянии.
• Такт выпуска . После достижения нижней мертвой точки, поршень снова движется вверх под действием силы инерции, передаваемой от коленчатого вала. В этот момент открывается выпускной клапан и под давлением через него во впускной коллектор выходят отработавшие газы. Такт завершается после закрытия выпускного клапана и после того, как поршень окажется в верхней точке. Далее цикл тактов повторяется.

Основным тактом любого двигателя является рабочий ход. Именно в этот момент происходит самое главное – преобразование энергии тепла в механическую энергию.

Нумерация цилиндров в наиболее распространенных типах автомобилей

К сожалению, общепринятых правил нумерации цилиндров в автомобильных двигателях не существует – каждый автопроизводитель использует свою систему, которая зачастую различается даже для разных двигателей одного и того же автоконцерна. Поэтому самым авторитетным источником в данном вопросе для вас должно быть руководство по ремонту и эксплуатации вашего конкретного автомобиля, или же, в случае его отсутствия – знания профессионалов по ремонту автомобилей.

В рядных 4-х и 6-ти цилиндровых американских двигателях, которые устанавливаются на автомобилях с задним приводом и расположены продольно, первый цилиндр обычно находится у радиатора, а остальные нумеруются по порядку от радиатора к салону автомобиля. Однако встречаются и исключения из этого правила.

В V-образных двигателях, устанавливаемых поперечно в американских автомобилях, главный (первый) цилиндр обычно находится в ряду, ближнем к салону, с края, ближнего к водителю. За ним в ряду, ближнем к салону, идут нечетные цилинды, а в ряду, ближнем к радиатору, идут четные цилиндры. То есть, в ряду, ближнем к салону, считая от водителя, идут цилиндры 1-3-5-7, а в ряду, ближнем к радиатору, считая от водителя, идут цилиндры 2-4-6-8. Такую нумерацию цилиндров можно встретить, например, на Jeep Cherokee.

На рядных 4-цилиндровых двигателях французских переднеприводных автомобилей, устанавливаемых поперечно, цилиндры нумеруются обычно от маховика, т.е. со стороны водителя. В случае V-образных 6-цилиндровых двигателей (например, на Peugeot 607) цилиндры нумеруются так – в ряду, ближнем к радиатору, от водителя к пассажиру – 1-2-3, в ряду, ближнем к салону, от водителя к пассажиру – 4-5-6.

Как видим, информация по вопросам нумерации цилиндров в двигателях различных автомобилей очень противоречива, поэтому напоминаем – истиной в последней инстанции в данном вопросе должна быть техническая документация на ваш автомобиль.

Кривошипно-шатунный механизм

• Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
• Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
• Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
• Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

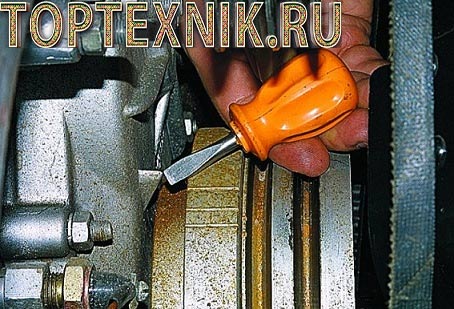

По большому счёту, нам, обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.

И совершенно не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя?

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

-расположение цилиндров двигателя: однорядное или V-образное; -количество цилиндров; -конструкция распредвала; -тип и конструкция коленвала.

Читать дальше: Масло transmax dex iii multivehicle

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ.

Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее.

Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 72° . У 2-х тактного двигателя 360° .

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

Порядок работы 4 цилиндрового двигателя, однорядного, чередование тактов происходит через 180°, ну а порядок работы цилиндров может быть 1-3-4-2 (ВАЗ) или 1-2-4-3 (ГАЗ).

Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 120° ).

Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 90° ).

Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 90° .

То есть если в 1 цилиндре происходит рабочий цикл, то через 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам.

Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

Успехов вам в изучении порядка работы цилиндров двигателя вашего автомобиля.
