Порядок протяжки головки блока цилиндров ЯМЗ 236

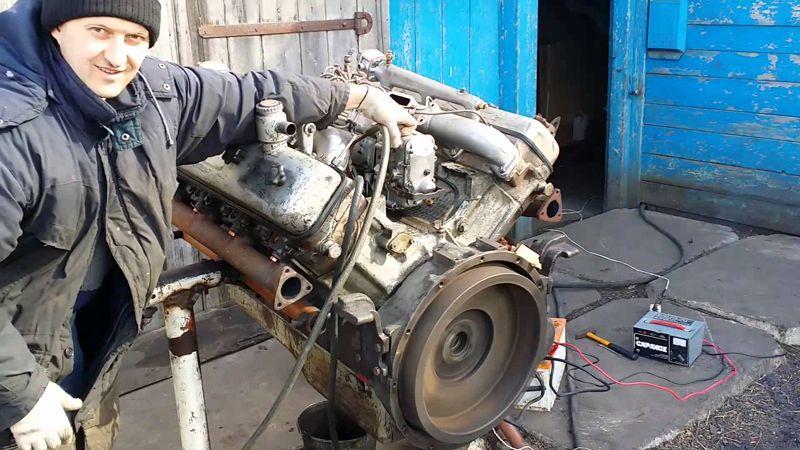

Мотор ЯМЗ-236 является одним из самых часто встречающихся силовых агрегатов, устанавливающихся на различную специальную технику и грузовые автомобили. За счет своей универсальности, хороших технических характеристик и отличной ремонтопригодности двигатель по праву заслужил репутацию надежного в эксплуатации мотора. Силовой агрегат имеет четырёхтактную систему, шесть цилиндров, 12 клапанов.

При ремонте двигателя ЯМЗ-236 нужно соблюдать технические требования и параметры, необходимые для точной работы силового агрегата. Соблюдая данные требования и выполняя рекомендациям завода-производителя, итогом ремонта будет исправный силовой агрегат. Обслуживание и ремонт двигателя должны проводить только квалифицированные специалисты, имеющие необходимые знания и практический опыт.

Особенности ГБЦ ЯМЗ 236

Крышки, закрывающие коренные опоры блока, прикрепляются к нему при помощи двух горизонтальных и такого же количества вертикальных болтов. Они обеспечивают надежное крепление и высокую жесткость блока в области коленчатого вала. Правый ряд цилиндров немного смещен по отношению к левому из-за того, что на шатунные шейки коленвала монтируется по два шатуна. На стенках чугунного блока присутствует система каналов, по которым масло подводится к подшипниками колен- и распредвала. По ним же смазочный материал попадает в жидкостно-масляный теплообменник и масляный фильтр для уменьшения температуры и очистки.

В картерных стенках гбц ямз 236 имеется четыре гнезда для цилиндров, в них есть места для вкладышей, предназначающихся для шеек коленвала. Столько же расточек с бронзовыми втулками дают возможность распределительному валу вращаться без каких-либо препятствий. Блок закрывается головкой, отлитой из того же материала, что и упомянутый узел (серый чугун, стойкий к высокой температуре). Между ними располагаются прокладки гбц, обеспечивающие необходимый уровень герметичности. Головка тоже оснащается системой каналов, по которым циркулирует вода, отводящая избыточное тепло и снижающая температурную нагрузку на металл. К блоку эта деталь крепятся при помощи шпилек, вворачиваемых в ГБЦ. В ряде случаев через некоторое время эксплуатации двигателя требуется замена прокладки. Эту задачу рекомендуется доверять квалифицированным специалистам, обладающим богатым опытом успешного выполнения подобных работ.

В боковой поверхности головки присутствуют отверстия для штуцеров, через которые дизельное топливо подводится к форсунке. Помимо этого, в ГБЦ располагаются оснащенные пружинами клапаны, форсунки, разбрызгивающие топливно-воздушную смесь. Она, воспламеняясь, приводит в движение поршни, коромысла и их оси. Прокладки гбц выполняются из полимерного материала, характеризующегося стойкостью к повышенным температурам и вибрационным нагрузкам. Седла клапанов отливаются из жаропрочного чугуна, демонстрирующего высокую прочность.

Из преимуществ ГБЦ ЯМЗ 236 можно выделить следующее:

• повышенная прочность;
• надежность в работе;
• долговечность;
• большой эксплуатационный ресурс;
• ремонтопригодность.

Регулировка зазоров клапанов МАЗ

Тепловые зазоры в клапанном механизме предназначены для обеспечения герметичной посадки клапана на седло, при расширении деталей привода клапанов во время работы двигателя. Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах 0,25.. .0,30 мм. При повторной проверке зазоров после прокрутки коленчатого вала отрегулированного двигателя возможно изменение их до пределов 0,20.. .0,35 мм из-за погрешности формы и расположения поверхностей деталей распределительного механизма, что является допустимым.

рис. 1

При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей газораспределительного механизма. При очень малых зазорах в результате теплового расширения деталей газораспределительного механизма не обеспечивается плотное прилегание клапанов к седлам, нарушаются газодинамические процессы в цилиндрах двигателя, ухудшаются мощностные и технико-экономические показатели двигателя. Кроме того, уменьшение зазора в приводе выпускных клапанов может привести к перегреву клапанов и их прогару.

Тепловые зазоры регулировать на холодном двигателе или не ранее, чем через 1 час после его остановки.

При регулировке тепловых зазоров и повторной их проверке коромысла клапанов рекомендуется прижать:

• на головке правого ряда цилиндров коромысла выпускных клапанов к торцу оси, впускных клапанов — к упорной шайбе;

• на головке левого ряда цилиндров коромысла выпускных клапанов к упорной шайбе, впускных клапанов — к торцу оси.

Выпускные клапаны правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров — к маховику.

Последовательность регулировки:

1. Выключить подачу топлива.

2. Отвернуть болты крепления крышек головок цилиндров и снять крышки.

3. Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120… 150 Нм (12… 15 кгсм).

4. Проворачивая коленчатый вал по часовой стрелке (при виде со стороны вентилятора) спереди ключом за болт крепления шкива или сзади ломиком за маховик через люк в нижней части картера маховика, используя отверстия в маховике (рис. 1), установить момент, когда впускной клапан первого цилиндра полностью поднимется (то есть закроется). Продолжая вращать коленчатый вал, провернуть его еще примерно на ⅓  оборота (120°). Это положение коленчатого вала соответствует такту сжатия в первом цилиндре и оба клапана этого цилиндра будут закрыты.

рис. 2

5. Проверить щупом зазор между торцом клапана и носком коромысла у впускного и выпускного клапанов первого цилиндра и, при необходимости, отрегулировать.

6. для регулировки зазоров отвернуть гайку регулировочного винта, вставить в зазор щуп и, вращая винт отверткой (рис. 2), установить зазор 0,25.. .0,30 мм. Придерживая винт отверткой, затянуть гайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм — с усилием.

7. для регулировки зазоров клапанного механизма остальных цилиндров провертывать коленчатый вал в том же направлении до полного закрытия впускного клапана регулируемого цилиндра и дополнительно еще на ⅓  оборота. Зазоры регулировать как указано выше (см. п. 6).

Регулировку зазоров по цилиндрам рекомендуется проводить в соответствии с порядком их работы 1—4—2—5—3—6. Схема нумерации цилиндров приведена в разделе «Особенности двигателя».

8. После окончания регулировки зазоров запустить двигатель и прослушать его работу. Стуков в клапанном механизме не должно быть. В случае наличия характерного стука клапанов остановить двигатель и регулировку зазоров повторить.

9. Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.

Установка прокладки гбц ямз 236

ОСОБЕННОСТИ РАЗБОРКИ И СБОРКИ ДВИГАТЕЛЯ

ДЕМОНТАЖ И МОНТАЖ ГОЛОВКИ ЦИЛИНДРОВ ДВИГАТЕЛЕЙ ЯМЗ-236Н, ЯМЗ-236Б, ЯМЗ-236НЕ2, ЯМЗ-236НЕ, ЯМЗ-236БЕ2, ЯМЗ-236БЕ

Головку цилиндров снимать только для устранения неисправностей деталей цилиндропоршневой группы, прокладки головки цилиндров, клапанов или для замены самой головки.

Снимать головку цилиндров в следующем порядке:

1 Слить охлаждающую жидкость из системы охлаждения двигателя.

2 Отсоединить от головки все трубопроводы, защитить их внутренние полости от попадания пыли и грязи.

3 Снять крышку головки цилиндров.

4 Отвернуть гайки скоб крепления форсунок (рис. 89), снять форсунки (рис. 90), предохраняя распылитель от ударов и засорения отверстий.

5 Отвернуть гайки крепления осей коромысел, снять оси коромысел в сборе с коромыслами и извлечь штанги.

Рис. 91. Отвертывание гаек крепления головки цилиндров

6 Отвернуть гайки крепления головки цилиндров (рис. 91), соблюдая последовательность, обратную затяжке (рис. 60). Отворачивать гайки крепления индивидуальных головок цилиндров не менее чем за три приема:

1 прием — до 147.118 Н-м (15.12 кгс-м)

П прием — до 49.39 Н-м (5.4 кгс-м)

7 Снять головку цилиндров с двигателя и осмотреть ее состояние.

8 Если необходимо, осторожно снять прокладку головки цилиндров. 9 Проверить состояние гильз цилиндров и закрыть цилиндровые отверстия, чтобы предохранить их от попадания пыли и грязи

9 Проверить состояние гильз цилиндров и закрыть цилиндровые отверстия, чтобы предохранить их от попадания пыли и грязи.

Установку головки цилиндров на двигатель производить в обратном порядке. Перед установкой протереть чистой ветошью привалочные плоскости блока цилиндров, бурта гильзы цилиндров и головку цилиндров. Повторное использование прокладки головки цилиндров допускается с той же головкой цилиндров только при неизменном положении гильз в блоке цилиндров и при отсутствии следов прорыва газов и разрушения окантовок газового стыка

Обратить внимание на правильность установки прокладки головки цилиндров на штифты и окантовок прокладок — на бурты гильз цилиндров

головок цилиндров затягивать в порядке возрастания номеров, как показано на рис. 49, моментом 240 — 260 Н-м (24 — 26 кгс м). После первой затяжки повторной операцией проверить требуемый

крутящий момент на каждой гайке, соблюдая указанную последовательность. Нельзя затягивать гайки моментом большим, чем указано, так как это неизбежно приведет к разрушению деталей газового стыка.

Как и с каким усилием производится затяжка коренных и шатунных вкладышей?

Произвести затяжку коренных и шатунных вкладышей с требуемым усилием можно специальным динамометрическим ключом. Ключ может быть как с трещоткой, так и со стрелочкой. На обоих ключах имеются нанесенные на него размеры, требующиеся для затягивания гаек и болтов с любым усилием. Для настройки от вас потребуется выставить необходимое значение на ключе, и после этого можно сразу приступать к затяжке.

Момент затяжки коренных и шатунных вкладышей

Перед установкой вкладышей первым делом необходимо удалить с них смазку консервант и нанести небольшой слой масла. Далее устанавливаем коренные подшипники в постели коренных шеек, не забывая при этом, что средний вкладыш отличается от других.

Следующим действием будет постановка крышек постелей и их затягивание. Причем момент затяжки должен применяться согласно нормам, которые иногда указаны в правилах эксплуатации транспортного средства. Но чаще всего бывают случаи, когда в техническом руководстве для автомобиля не указан момент затяжки коренных и шатунных вкладышей. В таких случаях рекомендуется поискать данную информацию в специальной литературе по ремонту конкретного двигателя. Например, для автомобилей «Лада Приора» момент затяжки крышки постелей составляет от 64 Н*м (6,97 кгс*м), до 81 Н*м (8,61 кгс*м).

Далее приступаем к установке шатунных вкладышей

При этом следует обратить внимание на правильность установок крышек, каждая из них промаркирована, поэтому не перепутайте их местами. Момент затяжки у них гораздо меньше чем у коренных

К примеру, если взять туже модель «Лада Приора», момент затяжки вкладышей шатунов будет начинаться примерно с 43 Н*м (4,42 кгс*м), до 53 Н*м (5,46 кгс*м).

Когда первый раз все болты будут затянуты, желательно произвести прокрутку вала. Для этого на коленвале сбоку есть место под гаечный ключ, спокойно его прокручиваем по часовой стрелке. Если лопнуло кольцо или имеется какая-либо другая неисправность, то это сразу будет видно. Далее убедившись, что никаких проблем нет, проверяем еще раз все болты ключом на момент затяжки.

Схема регулировки

После проведения

Универсальная схема регулировки такая:

1. Сначала отвинчивают стопорную гайку регулировочного винта и вставляют щуп в образовавшийся зазор.
2. Далее начинают вращать регулировочный винт, чтобы достичь оптимальной величины зазора.
3. Потом затягивают колпачковую гайку регулировочного винта, удерживая его в неподвижном состоянии с помощью отвертки.

Рисунок 3. Регулировка предполагает использование нескольких инструментов

В процессе настройки коромысла выпускных клапанов прижимают к стопорному кольцу, а впускных – к торцу оси (по левой стороне). Если регулируются зазоры по правому ряду цилиндров, манипуляцию проводят в обратном порядке (рисунок 3).

Необходимость в проведении регулировки клапанного механизма и суть подготовки

Детали мотора ЯМЗ 238, как и узлы любых других двигателей, подвергаются нагреву и, как следствие, упругому расширению. Операция производится с целью обеспечить в разогретом рабочем состоянии плотное прилегание клапана к седлу.

В процессе эксплуатации стоит принимать внимание, что:

• увеличенный тепловой зазор приводит к ухудшению работы камеры сгорания, сокращая ресурс исполнительных органов ГРМ;
• малый зазор не обеспечивает герметичного соединения между клапаном и седлом ГБЦ, что ведет не только к ухудшению показателей мотора, но и приводит к прогару.

Первоначальная задача подготовительного процесса – выключение подачи топлива. Обесточить ТНВД можно поворотом скобы кулисы, расположенной в корпусе регулятора частоты вращения, вниз.

В ранг мероприятий подготовительного плана также включены:

• охлаждение двигателя до температуры 20-30 градусов;
• демонтаж клапанной крышки;
• проверка усилия затяжки осей коромысел ГРМ (заводом-изготовителем предписан диапазон 120-150 Нм).

Этапы регулировки

Главное удобство регулировки в том, что не требуется никаких дополнительных устройств. Все делается руками.

Для подготовки к регулировке выполните ряд шагов:

• Отключите подачу топлива. Для выполнения действия используйте скобу регулятора. Помните: система подачи топлива относится к пожароопасным компонентам. Поэтому соблюдайте требования безопасности.
• Откройте механизм для регулировки. Для этого придется снять защитные крышки с привода. Просто освободите крепежные элементы, открутив соответствующие гайки.
• Проверьте затяжку. Для максимально точного получения информации примените диномометрический ключ. Хорошо, если показатели остаются в допустимых значениях 12-15 кГм.
• Проверните вал почасовой стрелке. Для этой цели можно использовать ключ на 32 мм. Но если такового нет, то в большинстве случаев можно обойтись простым ломом. Наблюдайте за крышкой, которая прикрывает коленчатый вал. Она должна захлопнуться. Когда это произойдет, приступайте к регулировке.
• Проверьте зазоры. Для этого подойдет щуп. Сравните параметры, которые вам удалось установить с теми показателями, которые требуются. Если разница слишком сильная, требуется регулировка.

Таким образом, клапан в ЯМЗ 236 регулируется в три шага. Сначала происходит подготовительный этап, который заключается в ослаблении контрольной гайки. Затем происходит замер щупом до того момента, пока показатель не будет равен 0.25 мм. Только после этого можно крутить винт.

Завершающий этап заключается в установке требуемых значений и закрытии контрольной гайки.

Впрочем, на этом этапе осуществляется контрольная деятельность. Необходимо убедиться в том, что зазоры установлены совершенно правильно и, что размер не превышает установленных пределов. Делается это с помощью щупа на 0.25 мм. Просто вставьте его в зазор. Если он свободно погружается и при этом не ходит от одной стенки к другой, то все нормально.

Некоторые предпочитают двойную проверку. Можно дополнительно взять щуп на 0,30 мм и погрузить в зазор. Щуп должен свободно входить в отверстие, но при этом плотно прижиматься к стенкам.

На ЯМЗ 236 можно увидеть сложный клапанный механизм. Здесь перед глазами механика предстанет ряд цилиндров. Нужно отрегулировать каждый и все это сделать в ручном режиме. Допускается одновременная работа не более чем с двумя клапанами одновременно. При этом важен порядок. Начинать работу следует с края, а затем двигаться в сторону центра.

Регулировка затяжки

Итак, если решили заняться затяжкой винтов ГБЦ и регулировкой момента, то нужно соблюдать определенный порядок и последовательность. Болты крепления ГБЦ не должны быть слишком затянуты или не дотянуты. Усилие нужно прикладывать, но не увлекаться. Если не имеете опыта, то за помощью лучше обратиться к профессионалам.

Инструменты

Динамометрический ключ, необходимый для затягивания элементов ДВС

Несмотря на то что этот процесс ремонтных работ требует особенного индивидуального подхода, подготовка к нему проходит быстро. Все потому что для этого не надо подготавливать целый набор инструментов. Если решили заняться этим самостоятельно, то понадобится приготовить только динамометрический ключ.

В хозяйстве такой ключ вряд ли получится найти, придется его приобретать в магазине. Сегодня средняя стоимость такого инструмента составляет около 800 рублей (250 гривен). Это более дешевый вариант. Можно приобрести и профессиональный ключ, его стоимость составляет около 1 500 рублей (500 гривен) и больше.

 Загрузка …

Схема затяжки

Так выглядят штифты головки двигателя

Рассмотрим схему процесса. Сразу же отметим, процедура затяжки осуществляется в несколько этапов, каждый имеет определенные шаги. При первом этапе порядок действий такой:

• Если не знаете, какой должен быть порядок затяжки, то все элементы необходимо закрепить моментом 3,5 — 4,1 кгс*м;
• На следующем этапе эти элементы нужно закрепить, чтобы момент составлял 10,5 — 11,5 кгс*м;
• Последний, одиннадцатый болт нужно закрутить моментом 3,5 — 4,0 кгс*м.

Что касается второго этапа работ, то он осуществляется в несколько шагов:

• Сначала нужно соблюдать момент обтяжки, он должен составлять 2,0 кгс*м;
• После этого элементы ГБЦ необходимо провернуть на 90 градусов;
• Затем следует еще раз довернуть их на 90 градусов.

Этапы

Номерами отмечены винты под демонтированной крышкой блока, которые надо затянуть

Рассмотрим поэтапную инструкцию по затягиванию болтов. Как сказано выше, она будет индивидуальна для каждого транспортного средства. Поэтому, если хотите заняться этим делом самостоятельно, то вам в любом случае необходима сервисная книжка к своему авто. В частности, вам потребуется:

• ознакомиться с процессом и схемой затягивания винтов ГБЦ в своей машине;
• также необходимо знать время силы для затягивания винтов ГБЦ;
• ознакомиться со штифтами, которые используются для затягивания, возможно, они имеют специфическую форму или другие нюансы, которые следует учесть.

Процесс затягивания штифтов головки при помощи динамометрического ключа

Как сказано выше, процедура по затягиванию штифтов ГБЦ происходит в несколько этапов. Рассмотрим этот процесс на примере автомобиля ВАЗ 2109:

1. Все регулировочные штифты следует затянуть таким образом, чтобы момент был равен 2,0 кгс*м.
2. Затем эти же винты нужно закрепить. Для этого момент должен быть равен примерно 8 кгс*м.
3. Все винты следует провернуть, но не более, чем на 90 градусов.
4. Затем нужно довернуть штифты не более, чем на 90 градусов.

Клапана ЯМЗ 238 — регулировка — ТД Спецмаш

Регулировка клапанов

   Для двигателей ЯМЗ 238 регулировка клапанов упрощается тем, что все ходы равномерны. То есть, после того, как разобрались с первым цилиндром, коленвал проворачиваем ровно на 90 градусов и можно регулировать клапана на пятом цилиндре. Дальше, повторяя все ту же величину поворота, принимаемся за цилиндр № 4. Еще поворот на 90о и можно регулировать зазоры на втором цилиндре. После в той же последовательности «провернул – довел зазор до ума» делаем 6-ой, 3-ий, 7-ой и, наконец, 8-ой цилиндры.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

    Но не забудьте, что помимо клапанов в двигателе предостаточно и других элементов, и от их настройки тоже многое зависит. Правда, еще больше зависит от качества составляющих мотора. Поэтому, если так уж случилось, и какая-нибудь деталь износилась или сломалась, то для замены используйте только качественные запчасти, не хуже, а то и лучше штатных. В общем, такие, как вам предлагает наша компания «СпецМаш» — очень качественные, и совсем не дорогие!

Особенности регулировки на ЯМЗ 236

Главное правила регулировки клапанов на ЯМЗ 236 — обязательное соблюдение зазоров в установленных пределах, которые составляют 0,25-0,30 мм. Нарушение этого правила недопустимо. При этом, размеры зазоров не должны отличаться друг от друга.

В ряде случаев после начала работы коленчатого вала установленные настройки могут измениться. Но и в этом случае сохраняется требование сохранения установленных диапазонов.

Теоретически допускается ситуация, когда в результате долгой и частой нагрузки на двигатель размер зазора увеличивается до показателя 0.4 мм. Не рекомендуется доводить до такого состояния, но при таком показателе теоретически возможна работа устройства. Однако, как только размер зазора превысил указанное число необходимо внести корректировку руками.

Всегда настройки делаются на холодном двигатели. Если менять показатели на теплом оборудовании, расширение, связанное с теплотой деформирует стенки рабочего механизма. Поэтому нужные показатели становится практически невозможно выставить.

Даже при максимально быстрой работе, можно вносить изменения только спустя пятнадцать минут после того, как двигатель будет выключен.

Резюме

Перекрыв подачу топлива, демонтировав клапанную крышку и проверив затяжку осей коромысел ГРМ, приступают к регулировке выпускного и впускного клапанов ЯМЗ 238 согласно установленного диапазона (0,25-0,3 мм):

• вращая коленвал за шкив или маховик, выставить клапаны исследуемого цилиндра в такт сжатия;
• проверить зазор, вставив щуп между качающимся рычагом и торцом клапана;
• ослабить гайку подналадочного винта;
• снова смонтировать щуп;
• вращением винта добиться рекомендуемой величины тепловой компенсации;
• зажать гайку;
• вновь проверить регулируемую величину щупом, при необходимости – повторить;
• произвести дальнейшую наладку в порядке 5-4-2-6-3-7-8;
• провернуть коленвал и вновь идентифицировать расстояние (допускается 0,20…0,35 мм);
• пустить двигатель и удостоверится в отсутствии стуков;
• установить крышки ГБЦ.

Проверка герметичности топливных трубок

Перед тем как закрыть клапанную крышку. Следует завести двигатель. Для того чтобы проверить утечку топлива. Смотреть необходимо на все места соединения трубки обратного топлива. Так же смотреть необходимо на все места соединения трубки обратного топлива. Так же необходимо проверить соединения между форсункой и удлинителем. При не правильной затяжке трубок высокого давлении. Проворачивается удлинитель в корпусе форсунки. В результате корпус лопается. Трещина очень мелкая её трудно увидеть. Но топливо через неё будет просачиваться. Это заметить можно.

При работающем двигателе полость головки быстро наполняется маслом. Если не хватило времени все внимательно осмотреть двигатель лучше заглушить . Дождаться пока масло стечет. И снова завести мотор. Процедура не очень приятная. Но после сборки может поднимать уровень масла. Это от того что в него попадает топливо. И попадает оно туда как раз из этих мест. Поэтому лучше сразу лишний раз убедиться.

Если все нормально можно закрывать крышку. При затяжке крышки усилие большое прилагать ненужно. Так как  можно выдавить прокладку. Перед установкой  обязательно нужно убедиться что прокладки сидит в пазах правильно. Чтобы избежать лишних проблем с подтеканием масла. Установка ГБЦ ЯМЗ на этом закончена . Осталось завести мотор и проверить возможные подтекания . Охлаждающей жидкости. Масла из под прокладки крышки. Порядок затяжки ГБЦ ЯМЗ 236 и усилие с которой она протягивается влияют на дальнейшую работу двигателя

Поэтому важно сделать всё правильно

Проверка действительных величин «тепловых компенсаторов»

Производитель турбодизеля оговаривает, для ЯМЗ 238 регулировка клапанов необходима лишь в случае вылета измеренного значения за установленные пределы: 0,25-0,30 мм. Точный замер зазоров обоих клапанов одного цилиндра можно осуществить только лишь в такте сжатия:

сфокусировать внимание на первом цилиндре;
провернуть коленвал по часовой стрелке (взгляд на вентилятор, со стороны передка автомобиля) до момента закрытия впускного клапана (завершение такта всасывания) – его торец, контактирующий с носком коромысла, должен подняться в верхнюю максимальную точку;
вращать коленвал еще на 1/3 оборота (120 градусов), соблюдая прежнее направление поворота.

Идентифицирование номера цилиндра производится так:

• ориентировать взгляд на вентилятор мотора (на передок автомобиля);
• левый ближний цилиндр – первый;
• правый ближний цилиндр – пятый;
• дальнейшая нумерация ведется последовательно (крайний левый – четвертый, крайний правый – восьмой).

Проворачивать коленвал можно двумя способами:

• спереди: за крепление шкива подходящим накидным ключом;
• сзади: специальным воротком – за маховик.

Определение величины зазора производится по толщине щупа, помещаемого между торцом клапана и приливом коромысла. Не подлежат коррекции клапана в случае, если щуп 0,25 проходит свободно, а 0,30 – с ощутимым натягом.

При осмотре и регулировке клапанов на двигателе ЯМЗ 238 передающие рычаги (коромысла) рекомендуется прижать:

• на правой ГБЦ (1-4 цилиндры) рычаги выпускных элементов – к торцу оси; впускных деталей – к упорной шайбе;
• на левой ГБЦ (5-8 цилиндры) – наоборот.

Надо проверить действительные величины «тепловых компенсаторов»

Как утверждает производитель этого мотора – регулировка клапанов нужна в том случае, если величины тепловых компенсаторов вышли за пределы 0,25-0,30 мм. Чтобы точно замерить зазоры 2-х клапанов каждого цилиндра, надо дождаться, когда настанет такт сжатия, а далее надо:

• сфокусироваться на первом цилиндре;
• по часовой стрелке (если смотреть на радиатор со стороны передней части авто) провернуть коленвал;
• также по часовой стрелке с той же стороны, до того момента, пока не закрылся впускной клапан (пока не завершился такт всасывания), то есть торец, который контактирует с носком коромысла, должен подняться в самую верхнюю точку;
• продолжать крутить коленвал еще на 1/3 оборота или 120 градусов в том же направлении.

Определить номер цилиндра можно так:

• смотреть на вентилятор со стороны передка авто;
• самый ближний цилиндр слева – это первый;
• ближний цилиндр справа – пятый;
• самый левый – 4-й цилиндр, а самый правый – 8-й.

Прокручивать коленвал можно так:

• спереди прокручивать коленвал накидным ключом за крепление шкива;
• сзади за маховик крутить специальным воротком.

Размер зазора можно определить по толщине щупа, который помещается между торцом клапана и приливом коромысла. Клапана не получится откорректировать, если щуп с толщиной 0,25 свободно входит, а уже щуп с толщиной 0,30 входит с натягом. Примерно все тоже самое надо делать и во время тюнинга Москвича, если в нем требуется регулировка клапанов.

Перед регулировкой клапанов на моторе ЯМЗ 238 надо прижать передающие рычаги коромысла:

• цилиндры 1-4, которые с правой стороны, их выпускные элементы прижать к торцу оси, а впускные детали – к упорной шайбе;
• с цилиндрами 5-8, которые находятся на левой части головки блока – надо наоборот прижимать.

Альтернативный метод регулировки клапанов

Парочку раз отрегулировав клапана на двигателе ЯМЗ-238 подобным образом, меня посетила простая мысль и я сократил прокручивание коленвала до точки впрыска 1-го цилиндра.

С этого момента, для меня стало важно просто выставить заводскую метку на шкиве в момент впрыска, после чего, я проверял клапана 1-го цилиндра и если они не были зажаты, то регулировал их, а дальше шел по порядку 1-5-4-2-6-3-7-8. Если же клапана 1-го цилиндра были зажаты, то я начинал регулировку клапанов с 6-го цилиндра, а дальше придерживался порядка 6-3-7-8-1-5-4-2

Такая мелочь, позволяла лишний раз не залазить под машину и не смотреть на привод топливного насоса, а облегчить процесс регулировки клапанов и немного сократить требующееся на это время.

Кто-то привык регулировать клапана по закрытию одного из них, кто-то регулирует сразу два цилиндра вместе. Спорить о том, какой способ лучше, я не буду. Лично мне, понравился именно порядок регулировки приведенный выше, поэтому им и пользовался.

Регулировка клапанов ЯМЗ 238

Двигатели Ярославского завода модели ЯМЗ-238 и ЯМЗ-238 де 2 были выпущены еще в прошлом веке. Они имеют простую конструкцию и отличаются высокой надежностью и неприхотливостью в ремонте. Для работы V-образного двигателя ЯМЗ используется дизельное топливо.

Силовой агрегат имеет восемь цилиндров, работающих по принципу четырёхтактной системы с дальнейшим впрыском дизельного топлива и воспламенением от сжатия. Мотор имеет жидкостное охлаждение, наддув. Моторы ЯМЗ-238 и ЯМЗ-238 де 2 находят свое широкое применение для автомобильной и специальной техники: тракторы, путевые машины и другое. Данные дизельные силовые агрегаты стали основой для других модификаций моторов. Интенсивная работа двигателя означает, что системы мотора нуждаются в периодической настройке. Одной из важных процедур является настройка ГРМ.

Тонкости системы ГРМ ЯМЗ 238.

1. Клапанный механизм расположен в верхней части мотора.
2. Система включает в себя толкатели, распредвал, клапаны, коромысла, штанги.

Для настройки работы механизма потребуется несколько ключей, щуп и отвертки.

Почему необходимо проводить настройку клапанного механизма.

При работе силового агрегата его детали подвергаются нагреванию и тепловому расширению. Для того, чтобы детали системы плотно прилегали к седлу, важна систематическая регулировка при нагретом двигателе.

Вместе с этим необходимо помнить об особенностях работы двигателя:

1. Увеличенный зазор будет способствовать интенсивному износу деталей газораспределительного механизма, так как ухудшится работа камеры сгорания.
2. Уменьшенный зазор не будет давать качественного прилегания клапана к седлу. В данном случае увеличивается риск прогорания деталей и снижение мощности двигателя.

Перед настройкой нужно исключить подачу дизельного топлива в мотор. Для этого отключается насос топлива.

Также перед проведением работ мотор должен остыть, но не полностью. Оптимальной температурой считается 30 градусов. После снятия клапанной крышки проверяется затяжка оси коромысел.

Вывод

Двигатель ЯМЗ 7511 — это высококлассный и мощный современный мотор, который за время своей службы доказал, что достоин внимания. Высокие технические характеристики, мощность, а также простота в обслуживании и ремонте, сделали популярным и любимым двигатель ЯМЗ, как на территории России, так и за её приделами.

Головка блока цилиндров ЯМЗ-7511

Сборка головки блока цилиндров ЯМЗ-7511

Установить клапана в гнезда, к которым они притерты. (236-1007015; 7511-100710).

Установить головку блока цилиндров ЯМЗ-7511 на плиту поверочную с обеспечением предохранения привалочной плоскости головки от поверхности.

Установить тарелки клапанных пружин (236-1007024), пружины внутреннюю и наружную (7511.1007020), шайбы пружин клапана (7511.1007025), втулки тарелки пружины клапана (236-1007026).

С помощью приспособления вставить сухари клапанов (236-1007028).

Проверить на герметичность посадки клапанов после притирки и сборки.

Клапаны, пружины и детали их крепления установить на головку цилиндров и засухарить клапаны, используя приспособление, изображенное на рисунке.

Качество притирки сопряжения клапан-седло проверить на герметичность путем заливки керосина или дизельного топлива, заливая его поочередно во впускные и выпускные каналы.

Хорошо притертые клапаны не должны пропускать керосин или дизельное топливо в течение одной минуты.

Допустима проверка качества притирки карандашом

Для этого поперек фаски притертого чистого клапана мягким графитовым карандашом нанести через равные промежутки 10 – 15 черточек, после чего осторожно вставить клапан в седло и, сильно нажимая к седлу, повернуть его на 1/4 оборота

При хорошем качестве притирки все черточки на рабочей фаске клапана должны стереться. При неудовлетворительных результатах проверки качества притирки ее необходимо продолжить.

С помощью шпильковерта ввернуть в головку цилиндров шпильки (310420-П2; 310460-П29; 310488-П29). Шпильки крепления коромысел клапанов (310420-П2) должны быть затянуты с моментом Мкр=50-100 Нм (5-10 кг/см).

Размер выступания над плоскостью головки цилиндров должен быть 57-60 мм.

Повторить операции 11.1-11.6 для остальных головок.

Установка головки блока цилиндров ЯМЗ-7511

Запрессовать штифты установочные головок (313410-П2, 16 шт.) в блок цилиндров двигателя ЯМЗ-7511/7514. Выступание штифтов в размер 10±0,5 мм.

Установить прокладки цилиндров (7511.1003312 и 7511.1003213, 8 шт.) на установочные штифты, проверив фиксацию уплотнителей в отверстиях прокладок.

Завернуть шпильки крепления головок цилиндров (7511.1003016-20, 42 шт.) в резьбовые отверстия блока цилиндров на 3-5 ниток резьбы от руки, а затем окончательно с Мкр=49-98 Нм (5-10 кг/см) (14, 15, 19), ключ для завертывания шпилек, гайковерт.

Установить головку цилиндров на шпильки и штифты установочные, протерев салфеткой привалочную плоскость и кольцевые канавки под прокладку (головка цилиндров с клапанами в сборе 7511.1003010).

Установить шайбы (16, 312399-П2, 48 шт.), навернуть гайки крепления головок цилиндров (М16, 311423-П5, 42 шт.) на шпильки на 3-5 ниток резьбы от руки плоским пояском к шайбе.

Завернуть гайки окончательно Мкр=216-235 Нм (22-24 кг/см) в два приема (S=24). Эту операцию повторить для остальных головок цилиндров.

Запрессовать штифты установочные (313410-П2, 2 шт.) крышки шестерен распределения в отверстия переднего торца блока цилиндров, выдержав размер выступания штифтов 10±0,5мм от плоскости блока цилиндров двигателя ЯМЗ-7511/7514.

С помощью подвески для двигателя установить блок на стенд для переборки двигателя.

Установить заглушку сапуна (238Н-1002402-Б) полностью прошлифованной стороной с прокладкой (236НМ-1014272) на блок ввернуть болты крепления (М10, 201495-П29, 2 шт.), подсобранные с шайбами (252136-П2, 2 шт.) на 2-3 нитки резьбы от руки, затем окончательно.

Установить трубку отвода масла от ТНВД (7511.1111620) в развал блока и закрепить болтами (16201-1015624, 2 шт.) (S=19).

Ввернуть пробку (К 8” 316109-П2) в отверстие крышки шестерен распределения (238Б-1002254Г) (S=27).

Смазать привалочные поверхности водяного насоса (7511.1307010-10) и крышки шестерен распределения тонким слоем графитовой смазки (ГОСТ 3333-80) УССА.

Установить на шпильки крышки прокладку водяного насоса (7511.1307048), водяной насос.

Навернуть гайки крепления (М10, 250513-П29, 4 шт.), подсобранные с шайбами (252136-П2 шт.) на шпильки крышки на 2-3 нитки резьбы от руки, а затем окончательно (S=17).

Смазать тонким слоем консистентной смазки «Литол-24» уплотнительную поверхность манжеты.
