Двигатели 21083 и 2111 автомобилей ваз 2108, 2109, 21099

Неисправности

Технические характеристики

Благодаря малому весу хетчбека (915 кг) и небольшой длине (4006 мм) его можно было разогнать практически любым мотором своего времени. Двигатель 21083 имеет следующие технические характеристики:

• объем -1,5 литра;
• чугунные блокицилиндров;
• рядный тип двигателя;
• система питания представлена карбюратором;
• ход поршня равен 71 мм;
• мощность — 73 л.с.;
• 4 цилиндра (по 2 клапана на каждый);

Для двигателя 21083 подходит топливо АИ93. Мотор расходует в городе 7,9 л, на трассе — 7 л. На каждую 1000 км расходуется 50 г масла. Заливать в мотор стоит такие масла:

• 5W-30;
• 5W-40;
• 10W-40;
• 15W40.

Согласно заводским данным, ресурс агрегата составляет 125 тыс. км. В действительности он может достигать 250 тыс. км. Предшественником агрегата является мотор 1.3 л.

Возможности двигателя достаточно широки. Без потери ресурса мотора можно повысить мощность до 90 л.с. Если «выжимать» из двигателя весь потенциал, мощность можно поднять до 180 л.с.Мотор 1,5 л имеет модификацию с инжектором. Работает такой агрегат в связке и 5-ступенчатой коробкой передач.

Мотор 1,5 линжектором обладает мощностью 78 л.с. при 5400 об/мин. Использование двигателя с непосредственным впрыском позволило поднять динамические характеристики машины, а также повысить экономичность. Кроме того, существенно снизилось количество вредных выбросов.

Лада 2109 › Бортжурнал › Двухконтурное зажигание на ваз 2109

Несколько раз мучался зимой с запуском движки.Даже не в морозы а в 0 градусов приходишь заводить а машина молчит.выкручиваешь свечи сырые и аккумулятор в итоге сел!С хорошим аккумом заводится нормально.Как оказалось в итоге у меня стояла катушка от контактного зажигания Б-117 от классики.Сразу поменял на катушку от БСЗ.И машина стала заводиться и ехать гораздо лучше но на этом я не остановился и решил сделать Двухконтурное зажигание с 2-мя датчиками холла,2-мя коммутаторами и 2-мя катушками от волги змз-406

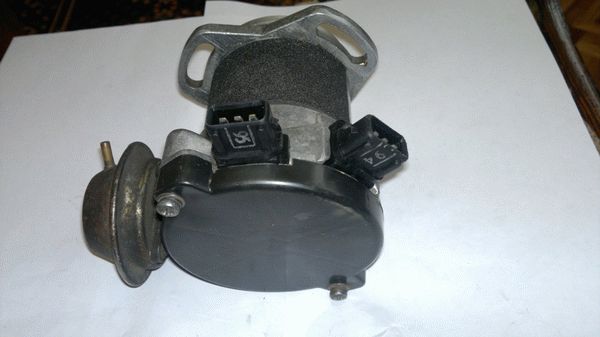

Для начала я стал собирать трамблёр т.к это самая основная и тонкая деталь системы.Взял за основу трамблёр от ОКИ, можно и обычный девятошный.Просто он у меня был от окушки лежал в гараже.Разобрал его полностью и приступил к монтажу 2-го датчика холла прямо на штатную площадку по углом 90 гр.Разметил примерно положение 2-го датчика.На площадке имеются риски примерного положения середины датчика:

просверлил и нарезал метчиком резьбу для болтиков:

Потом аккуратно подрезал полотном по металлу сами датчики холла чтобы они не мешали друг другу.Примерно так это выглядит:

далее доработал вал, заменил грузики опережения угла зажигания на девятошные.Они меньше и легчечем у оки, на фото показаны окушинские грузики!И соответственно пружинки тоже заменил.Шторка осталась штатная окушенская я её не трогал.если делать из девятошного вала то шторку надо тоже доработать отпилив две противоположные.чтобы была как на фото:

на этом с валом всё!Далее из самого корпуса трамблёра выпилил небольшой кусочек для крепления вилки 2-го датчика холла, просверлил отверстие и нарезал резьбу для болтика

Далее всё это дело собрал.Вот что получилось:

Примечание:при сборке оказалось что площадка на которую крепятся датчики холла от«Оки» больше чем от «2109» и крепить датчик оказалось проще так что ещё один+, Сами датчики желательно покупать одинаковые в одном магазине из одной партии тк они немного отличаются!на этом с трамблёром пока всё!

Далее прикупил остальные необходимые детали это: 2-е катушки от волги змз-406,жгут проводов для БСЗ 2108,коммутатор «Астро» тк такой же у меня уже стоял

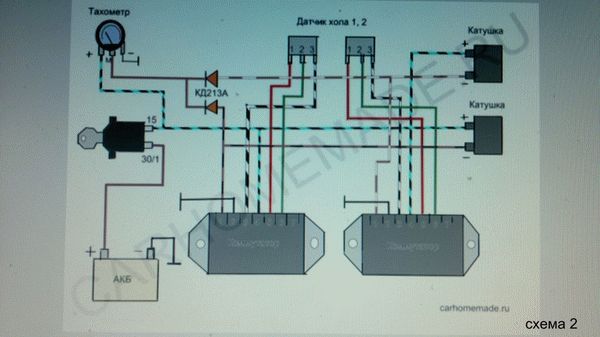

Подключал проводку по схеме:

Примечание:подключая по схеме 1 тахометр будет показывать в два раза меньше оборотов.Если же вы хотите сделать тахометр нормальный то есть ещё схема 2,там надо будет впаять 2-а диода КД213А.но я этого делать не стал и сделал по схеме 1.И ещё не пытайтесь подключать провода без диодов по схеме 2 тем самым вы параллелите обе катушки и получается что искрят все 4-е свечи одновременно присрабатывании обоих датчиков холла!Испытанно самим лично)

Для катушек сделал металлическое крепление, но получилось неочень:

И теперь о самом главном:чтобы система работала хорошо надо настроить синхронностьдатчиков холла чтобы искра на всех цилиндрах была с одинаковым опережением.Для этого надо сделатьпротивоположную метку на маховике это будет ВМТ 2-го цилиндра.Нужно отсчитать от штатной метки 64 зуба по венцу.И с помощью стробоскопа совмещать обе метки с 1-го и 2-го цилиндра, двигая 2-й датчик холла вверх вниз или обоими датчиками по направлению белых стрелок.для этого я рассверлил отверстия тонким сверлом в датчиках чтобы двигать.

Порядок работы цилиндров двигателя на разных авто

В большинстве случаев рядовому автовладельцу вовсе не нужно понимать порядок работы цилиндров двигателя. Однако эта информация не нужна до тех пор, пока у автолюбителя не появится желание самостоятельно выставить зажигание либо отрегулировать клапана.

Такие сведения непременно понадобятся в том случае, если нужно будет подключить высоковольтные провода или трубопроводы в дизельном агрегате. В таких случаях добраться до станции техобслуживания бывает порой попросту невозможно, а знаний о том, как работает двигатель не всегда достаточно.

Теоретическая часть

Порядком работы называют последовательность, с которой происходит чередование тактов в разных цилиндрах силового агрегата. Данная последовательность зависит от следующих факторов:

• количество цилиндров;
• тип расположения цилиндров: V-образное либо рядное;
• конструкционные особенности коленвала и распредвала.

Особенности рабочего цикла двигателя

То, что происходит внутри цилиндра, называется рабочим циклом двигателя, который состоит из определенных фаз газораспределения.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов. Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора. Двигатель работает максимально равномерно при наименьшем промежутке воспламенения.

Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Разные автомобили — разный принцип работы

У разных версий однотипных моторов цилиндры могут работать по-разному. Для примера можно взять двигатель ЗМЗ. Порядок работы цилиндров 402-го двигателя выглядит следующим образом – 1-2-4-3. А вот у двигателя 406 он составляет 1-3-4-2.

Нужно понимать, что один рабочий цикл четырехтактного мотора по длительности равен двум оборотам коленчатого вала. Если использовать градусное измерение, то он составляет 720°. У двухтактного двигателя он равен 360°.

Колена вала расположены под специальным углом, в результате чего вал постоянно пребывает под усилием поршней. Данный угол определяется тактностью силового агрегата и числом цилиндров.

• 4-цилиндровый двигатель со 180-градусным интервалом между воспламенениями: 1-2-4-3 либо 1-3-4-2;
• 6 цилиндровый двигатель с рядным расположением цилиндров и 120-градусным интервалом между воспламенениями: 1-5-3-6-2-4;
• 8 цилиндровый двигатель (V-образный, 90-градусный интервал между воспламенениями: 1-5-4-8-6-3-7-2.

В каждой схеме двигателя, независимо от его производителя, работа цилиндров начинается с главного цилиндра, отмеченного номером 1.

Данная статья сайта Avtopub.com находится в разделе «Устройство», с помощью которого вы сможете иметь общее представление о различных узлах всего автомобиля.

Желаем успехов в определении последовательности работы цилиндров мотора вашей машины

Также советуем обратить внимание на статью о том, как осуществляется замена прокладки головки блока цилиндров

Рабочий ресурс

Завод-изготовитель заявляет, что мотор 126 на 16 клапанов может стабильно работать на протяжении 200 тысяч километров. После этого предела силовой установке требуется капитальный ремонт. Но не стоит забывать, что АвтоВАЗ – это настоящая лотерея, у некоторых владельцев Приоры мотор ловил клин на 2 тысячах. Но если вы бережно относитесь к машине Лада, исправно выполняете ТО и заменяете поврежденные компоненты, то можно смело рассчитывать на ресурс в 150-200 тысяч км пробега.

На ресурс силовой установки влияют множество факторов, вот некоторые из них:

• Перегрев. Работа двигателя на Приоре при повышенных температурах заметно сокращает его ресурс. Рабочая температура, о которой мы поговорим в следующем разделе, должна сохраняться на одном уровне.
• Топливо. В руководстве по эксплуатации указано, какой бензин необходимо лить в мотор номер 126 на 16 клапанов. Также рекомендуется посещать только проверенные заправки, на которых вам не зальют разбавленное горючее.
• Моторное масло. Здесь все просто – своевременно меняйте смазочную жидкость и покупайте качественные масла, тогда ресурс составит 150-200 тысяч км. Для 16 клапанного агрегата 126 подходит полусинтетика (рекомендация Лада) и синтетика. Менять масло необходимо раз в год или каждые 15 тысяч км пробега, как видите, ресурс у жидкости не большой.

Контактно-транзисторная система зажигания

Является промежуточным звеном между контактной – классической СЗ и современным электронным зажиганием.

Не будем углубляться в дебри принципа работы данной системы зажигания, для многих данная информация будет скучной и не интересной.

Хочется лишь отметить, что в контактно – транзисторной системе Вы уже не найдете привычный для классической СЗ конденсатор, так как благодаря низкой силе тока в 0,5А, в нем уже нет необходимости (искры при размыкании-смыкании контактов не образуются).

Так же стоит обратить внимание, что при установленной классической СЗ через каждые 10 тыс. км необходимо зачищать контакты и прослужит она Вам в итоге от 35 до 45 тыс

км пробега автомобиля.

При установленной контактно-транзисторной СЗ данные показатели увеличиваются в разы, срок службы системы зажигания увеличился до 100 тыс. км пробега авто, при этом чистки контактов она не требует.

Достигается это за счет встроенного коммутатора, которого нет в классической системе, принцип работы которого нет смысла сейчас рассматривать.

Но все же и здесь есть проблемы, которые выражены в следующих недостатках:

• Прерывательный механизм требует периодических регулировок в зазорах контактов, так как не правильно выставленные зазоры влияют на показатели угла опережения зажигания;
• Контакты постоянно загрязняются и окисляются, поэтому требуют периодической очистки;
• Возможность появления резонансных явлений привело к установки ограничений на максимальную величину частоту работы двигателя. Как правило для 4-х цилиндрового двигателя этот показатель равен не более 6 тыс. об в мин.

Характерные поломки

Самый первый 1,5 л двигатель 2114 обладает недостатками:

• периодическая регулировка клапанов;
• ненадежная система впрыска;
• раскрепление гаек выпускного коллектора;
• протечки прокладок бензонасоса, распределительного датчика системы зажигания.

Следующий 1,6 л мотор особых проблем владельцу не доставляет за исключением высоких вибрационных и шумовых нагрузок. Слабым местом традиционно остаются клапаны, которые приходится постоянно регулировать.

Регулировка клапанов

ДВС от Lada Kalina 11183 устанавливался на четырнадцатую модель исключительно ради обеспечения нормативов Евро-3. Обладает типичными для линейного ряда недостатками, ничем особенным не отличается.

Первый шестнадцатиклапанный движок 21124 не гнет клапаны, зазоры в которых регулируются гидротолкателями. Тем не менее, ремень необходимо подтягивать через 15000 км пробега из-за большого количества навесного оборудования. Второй, и последний в линейке четырнадцатых моделей ДВС 21126 имеет увеличенную мощность. Помимо типичных неисправностей при обрыве ГРМ поршень загнет клапан из-за недостаточной глубины выемки.

К чему могут привести множественные пропуски зажигания?

Единичные пропуски зажигания являются лишь сигналом для владельца автомобиля ВАЗ 2114 о проблемах в работе двигателя.

Многочисленные инциденты влекут за собой такие последствия:

1. В результате пропусков зажигания в систему каталитической нейтрализации газов попадет несгоревшее топливо. Из-за этого произойдет перегрев нейтрализатора и выход его из строя.
2. При многократных пропусках часть бензина будет попадать через стенки неработающего цилиндра в систему смазки. Разбавленное бензином масло потеряет свои свойства и не сможет обеспечить качественную смазку нагруженных элементов мотора.
3. Все эти факторы могут привести к выходу из строя двигателя и необходимости его дорогостоящего ремонта.

Использование стробоскопа для проверки зажигания

Наиболее приемлемый способ проверки зажигания на ВАЗ 2109 это использование стробоскопа.

Хотя название данного прибора и ставит некоторых водителей в ступор, ничего сложного в его работе нет.

Для проверки необходимо:

1. Соединить провода «+» к «+» и «-» к «–» стробоскопа с АКБ, а провод датчика прибора подсоединяем к проводу высокого напряжения, подходящего к первому цилиндру.
2. Заводим автомобиль, на холостом режиме работы двигателя мигающий луч света исходящий из стробоскопа направляем в лючок картера сцепления.
3. Момент зажигания выставлен верно, если риска на картере сцепления совпадает с меткой на маховике, что соответствует первоначальному углу опережения зажигания.

Для изменения угла опережения зажигания (УОЗ) необходимо:

1. Расположиться так, чтобы смотреть на крышку датчика-распределителя;
2. Чтобы увеличить УОЗ проверните корпус датчика-распределителя по часовой стрелке;
3. Чтобы уменьшить УОЗ – против часовой стрелки.

Электросхема ВАЗ-2108

1. Блок фара (фара, объединенная с передним фонарем); 2. Моторедукторы очистителей фар; 3. Датчик указателя температуры; 4 Выключатель подкапотной лампы; 5. Сигнал звуковой; 6. Выключатель света заднего хода; 7. Электродвигатель вентилятора; 8. Датчик электродвигателя вентилятора; 9. Клапан омыва фар; 10. Генератор; 11. Клапан омыва заднего стекла; 12. Клапан омыва ветрового стекла ваз 2108; 13. Электродвигатель омыва стекол; 14. Подкапотная лампа; 15. Свечи зажигания двигателя авто; 16. Розетка штепсельная переносной лампы; 17. Датчик контрольной лампы давления масла; 18. Датчик-распределитель зажигания; 19. Клапан карбюратора электромагнитный; 20. Выключатель концевой в карбюраторе; 21.Коммутатор; 22. Катушка зажигания ваз 2108; 23. Колодка диагностики; 24. Датчик в.м.т. 25. Батарея аккумуляторная; 26. Датчик уровня тормозной жидкости; 27. Стартер ваз; 28. Блок управления клапаном карбюратора; 29. Реле дополнительное включения стартера; 30. Моторедуктор очистителя ветрового стекла 2108; 31. Лампа подсветки табло управления отопителем; 32. Электродвигатель вентилятора отопителя; 33. Резистор дополнительный; 34. Переключатель электродвигателя отопителя; 35. Прикуриватель салона; 36. Лампа освещения вещевого ящика; 37. Монтажный блок; 38. Комбинация приборов 2108; 39. Выключатель стоп-сигнала; 41. Выключатель контрольной лампы стояночного тормоза; 42. Выключатель контрольной лампы воздушной заслонки карбюратора; 43. Выключатель освещения приборов; 44. Выключатель наружного освещения; 45. Выключатель аварийной сигнализации; 46. Выключатель заднего противотуманного света; 47. Выключатель обогрева заднего стекла; 48. Указатели поворота боковые; 49. Выключатели плафона в стойках передних дверей; 50. Выключатели плафона в стойках задних дверей (для 2109); 51. Плафон освещения салона; 52. Выключатель зажигания; 53. Переключатель стеклоочистителей и смывателей; 54. Выключатель звукового сигнала; 55. Переключатель указателей поворота, стояночного света и света фар ваз 2108; 56.Фонари задние; 57. Датчик указателя уровня топлива; 58. Элемент обогрева заднего стекла ваз 2108; 59. Фонари освещения номерного знака; 60. Моторедуктор очистителя заднего стекла.

Как проверить зажигание на инжекторе

Сначала вам необходим

о будет провести полную компьютерную диагностику системы. Если будут найдены проблемы бортовой компьютер укажет на них путем красной индикации «Check». Чаще всего причиной поломки становится не электронный модуль зажигания, а проблемы с заслонкой дроссельного узла.

Тут вам понадобится мультиметр, которым нужно делать замеры напряжения в системе. После поворота ключа в системе зажигания показания прибора должны быть следующие:

• общее напряжение бортовой цепи – 12 В;
• показатели датчика заслонки дросселя – 0,5 В, при этом заслонка открыта всего на 1%.

После нажатия на педаль акселератора показания прибора должны измениться в диапазоне 4,5 В. При необходимости смените датчик открытия заслонки и проведите настройку функциональности системы при помощи компьютера с установленным программным обеспечением. Лучше всего настройку инжектора проводить с участием специалиста и использовать для этой работы только лицензионное программное оборудование.

Следует ли заменять высоковольтные провода и когда это делать?

Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.

Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:

• плохое зажигание;
• проблемы с разгоном;
• троение двигателя;
• невозможность завести автомобиль.

Замена бронепроводов ваз 2114

Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.

Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.

Для этого нужно:

1. Выключить зажигание.
2. Демонтировать один из бронепроводов.
3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
4. Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
5. Повторить эту операцию на остальных трех проводах.

Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

Что в итоге

С учетом приведенной выше информации становится понятно, что порядок работы цилиндров двигателя может отличаться. Это касается как рядных (например, 4-х или 6-и цилиндровых) моторов, так и V-образных двигателей или ДВС типа W12 и т.д.

При этом четко установленных правил и стандартов попросту не существует. Это значит, что на деле два однотипных двигателя в плане конструкции и количества цилиндров могут при этом иметь разный порядок работы цилиндров.

По этой причине необходимо заранее изучать особенности конкретного ДВС, в том числе и его порядок работы. В свою очередь, это позволит избежать определенных сложностей при диагностике, а также во время ремонта конкретного силового агрегата.
