Оптимальные размеры поршневой группы ваз 2106: фото- и видеообзор

Правильная установка поршневых колец

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

Признаки и причины износа (поломки) поршневых колец

На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

• ломаться на две или несколько частей;
• изнашиваться по толщине;
• иметь общий износ.

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

• сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
• повышенный расход масла в двигателе;
• падение мощности, мотор перестает тянуть;
• закоксовывание свечей зажигания.

Если появляются признаки неисправности в поршневой группе, в первую очередь меняются поршневые кольца. Но замена ПК не всегда дает нужный эффект, часто после ремонта мотор продолжает дымить и расходовать масло. Причина здесь простая – имеется износ в самих цилиндрах. В блоке обычно гильзы изнашиваются неравномерно – они приобретают овальную форму, из-за выработки поршневые кольца не прилегают плотно к стенкам цилиндров и не обеспечивают герметичность.

Размеры поршневых колец: таблица (ВАЗ)

На автомобилях вазовского производства устанавливаются двигатели типа:

• 2101/2103/ 2105/2106 (ВАЗ-классика);
• 21213/ 21214/2130 (Нива);
• 2108/21083 (ВАЗ 2108-09-099);
• 2111/2112 (ВАЗ 2110-11-12);
• 21114 (ВАЗ 2113-14-15);
• 11186 (Лада Гранта);
• 11194 (Lada Kalina).

Также есть множество других модификаций ДВС, все вазовские моторы четырехцилиндровые рядные, с общим количеством клапанов 8 или 16. У моторов ВАЗ есть несколько стандартных размеров цилиндров:

У каждого размера предусматривается ремонтное увеличение на 0,4 и 0,8 мм, заводами производятся ремонтные поршни и кольца первого и второго ремонтных размеров. Поршневые кольца с диаметром 76 миллиметров выпускаются для двигателей:

Первый ремонтный размер ПК для этих моторов – 76,4 мм, второй ремонтный размер – 76,8 мм. Поршни, а также и поршневые кольца 79 мм производятся для ДВС моделей:

На всех этих моторах также есть два ремонтных размера ПК – 79,4 мм (первый ремонт) и 79,8 мм (второй ремонт). Самые распространенный размер ПК – 82 мм, на многих современных автомобилях ВАЗ используется поршневая группа именно этого размера. Диаметр поршневых колец 82 мм можно встретить на двигателях:

У ДВС ВАЗ есть и отклонения от типичных размеров, например, на моторе 11194 объемом 1,4л устанавливаются поршни и ПК диаметром 76,5 мм, этим ДВС комплектуется Ладв Калина. Также есть нестандартный силовой агрегат 1800 см³ ВАЗ-21128 с номинальным диаметром цилиндров 82,5 мм, но серийно АвтоВазом движок не производится.

Общие сведения

При создании автомобиля «Нива» конструкторы столкнулись с отсутствием мотора подходящей мощности. Имевшиеся двигатели с объемом 1,2-1,5 литра мало подходили для машины с приводом на все колеса. Положение спасло появление большего по объему мотора модели 2106. За счет максимально возможного увеличения диаметра цилиндров его литраж довели почти до 1,6 литра, а мощность достигала 80 сил. Именно этот мотор и стал основным силовым агрегатом «Нивы» на более чем 20 лет.

В середине 90-х «Нива» прошла модернизацию, в ходе которой в ее конструкцию был внесен ряд изменений. Поменялось оформление задней части машины, а также многие элементы интерьера внедорожника. В качестве базового силового агрегата стал применяться 1,7-литровый двигатель ВАЗ-21213. Изначально мотор разрабатывался для модернизированной машины седьмой модели, но проект внедорожника оказался более перспективным.

Проблемы, связанные с неисправными кольцами

Первым делом, необходимо понять, что кольца пришли в нерабочее состояние. Многие считают, что понять это можно лишь разобрав двигатель, но существует еще один способ. Проследите, как ведет себя Ваш «железный конь». Если для него характерно резкое падение мощности, то это явный признак того, что кольца стерлись.

Вследствие чего возрастает расход топлива, ведь основная масса бензина просто выбрасывается в атмосферу. Следом за топливом начинает расти потребление масла. Кольца перестают справляться со своими задачами, и масло просто остается на стенках цилиндров, а следом и в камеру сгорания. Помимо этого, масло не сгорает, а откладывается на деталях. Слой масла довольно толстый, поэтому теплоотдача между деталями резко понижается, что оказывает пагубное воздействие на механизм в целом.

Если масло просочилось в камеру сгорания, то это будет визуально видно. Дело в том, что при выхлопе газы будут иметь характерный синий оттенок. Конечно, бывают случаи, когда газы и вовсе синие, но это уже говорит о сильном износе всей поршневой системе.

Для того, чтобы произвести замену колец понадобятся не только инструменты в большом количестве, а и ловкость. Естественно, для профессионалов не составит труда произвести замену и при наличии всего лишь двух отверток в своем арсенале, но только не в одиночку. Одному заменить кольца практически невозможно. Еще понадобиться стол, на котором будет располагаться блок цилиндров, так как блок нужно будет несколько раз переворачивать.

Технические характеристики блока цилиндров ВАЗ-21213

Блок цилиндров двигателя ВАЗ-21213 имеет следующие габариты:

Размер, мм	Предельный допуск, мм
Диаметр одного цилиндра	82	0.05 мм
Высота блока (от верхней плоскости до оси коленвала)	214.58	0.15
Межцилиндровое расстояние	95	—
Диаметр расточки опор коленвала	54.52	0.013

Существует пять размерных классов, каждой из которых присваивается определенная буква латинского алфавита – от А до E. Для ВАЗ-21213 каждый из классов имеет зазор в 0.010 мм – от 82.0 .. 82.010 мм для класса А до 82.040…82.050 для класса Е.

Для поршней используется стандартная буквенно-циферная маркировка с обозначением размерной группы (А-Е), классом диаметра отверстия под поршневой палец (от 1 до 3), а также стрелка – она указывает направление к передней части двигателя.

Детали и расходники:

• Маслянный фильтр
• Моторное масло
• Ветошь

Инструменты:

• Гаечный ключ торцевой трубчатый 13 мм
• Оправка для запрессовки поршневой пальца
• Оправка для сжатия поршневых колец
• Молоток
• Съемник поршневых колец
• Щуп плоский
• Динамометрический ключ

Детали и расходники:

1. Вставьте шатун в поршень так, что бы приливы на шатуне были обращены в сторону задней части поршня.

Примечание:

На передней части днища поршня выполнена метка в виде лунки.

3. Установите стопорные кольца поршневого пальца в канавки поршня.

4. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

5. Порядок установки колец следующий: сначала устанавливают составное маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо и, наконец, верхнее.

6. Сориентируйте кольца, как показано на рисунке. Установите кольца на остальные поршни.

Расположение замков поршневых колец перед установкой поршня в цилиндр:

1 — расширителя маслосъемного и верхнего компрессионного колец;

2 — верхнего маслосъемного кольца;

3 — нижнего компрессионного кольца;

4 — нижнего маслосъемного кольца.

Примечание:

Устанавливайте нижнее компрессионное кольцо маркировкой вверх.

7. Установите вкладыш в шатун, совместив установочный усик вкладыша с выемкой на шатуне.

8. Смажьте моторным маслом зеркало цилиндра, поршень, поршневые кольца и шатунный вкладыш.

9. Установите на поршень оправку для сжатия колец и, вворачивая винт, сожмите кольца.

10. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень цилиндра в соответствии с маркировкой номера цилиндра на шатуне.

11. Нажмите (например, рукояткой молотка) на поршень и сдвиньте его из оправки в цилиндр до момента установки нижней головки шатуна на шатунной шейке коленчатого вала. Аналогично установите поршни в остальные цилиндры.

Примечание:

При установке поршней в цилиндры метки (лунки) на поршнях должны быть обращены к передней части двигателя.

Предупреждение:

При установке поршня плотно прижимайте приспособление для сжатия поршневых колец к блоку цилиндров, иначе будут сломаны поршневые кольца.

Устанавливайте поршень в цилиндр осторожно, чтобы нижней головкой шатуна не повредить шатунную шейку коленчатого вала

12. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

13. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

14. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала.

Предупреждение:

Крышку шатуна устанавливайте таким образом, чтобы маркировки номера цилиндра на шатуне и на крышке расположились с одной стороны.

15. Смажьте моторным маслом резьбу болтов и гайки крепления крышки шатуна.

16. Навинтите гайки шатунных болтов, не затягивая их окончательно.

17. Затяните гайки шатунных болтов моментом 13,7-15,7 Н-м (1,4-1,6 кгс*м).

18. Доверните все гайки на 35-40° по часовой стрелке.

19. Проверьте легкость перемещения шатунов вдоль шатунных шеек. При заедании отверните гайки шатунных болтов и повторно затяните их, как описано в пп. 17,18.

20. Проверьте плоским щупом боковые зазоры между шатунами и щеками кривошипов коленчатого вала. Номинальный зазор 0,200-0,470 мм, предельно допустимый — 0,5 мм. Если боковой зазор больше предельно допустимого, замените шатун и/или коленчатый вал.

21. Установите снятые детали в порядке, обратном снятию.

Обкатка двигателя

После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу следующим образом:

1. Залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу:

• 820-900 об/мин — 2 минуты;
• 1000 об/мин — 3 минуты;
• 1500 об/мин — 4 минуты;
• 2000 об/мин — 5 минут.

He доводите работу двигателя до максимальных режимов.

3

Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причины.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

В статье не хватает:

Качественных фото ремонта

Зазор на поршневых кольцах: промеряем и оцениваем

Когда производится ремонт двигателя, владельцы авто часто спрашивают, какой зазор должен быть на поршневых кольцах. Этот вопрос распадается на два отдельных. Как для компрессионных, так и для маслосъёмных поршневых колец нормируются два параметра – вертикальный (осевой) зазор и величина зазора в замке. Оба параметра должны находиться в определённых пределах, но заметим сразу, что слишком большой осевой зазор, равно как чрезмерный зазор в замке – это ерунда по сравнению с тем, что будет, если установить кольцо с очень малым концевым зазором. В последнем случае, конечно, речь шла о зазоре в замке – по-другому его называют «концевым», и об этой величине мы должны рассказать подробней.

Зачем на поршне три кольца?

Два верхних кольца, устанавливаемых в канавки поршней, нужны для поддержания компрессии. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное как «3», является маслосъёмным:

Меньше, чем 3 кольца на поршне, в 4-тактных ДВС не используется

При работе двигателя происходит разогрев деталей, от нагрева металл расширяется, а величина всех зазоров уменьшается. Если зазор между концами кольца будет меньше, чем рекомендовано изготовителем, то после прогрева такое кольцо царапает стенки цилиндра. Замеры нужно производить без разогрева детали, причём само кольцо обязательно помещают в цилиндр:

Промер зазора нельзя выполнить, не имея доступа к блоку цилиндров

Чтобы узнать величину зазора, используют специальные щупы (планки). Обычно рекомендуемые величины находятся в следующих пределах: 0,2-0,5 мм. И всё же, обязательно сверьтесь с документацией!

Все знают, какой зазор является рекомендуемым для двигателей ВАЗ: на поршневых кольцах, создающих компрессию, он должен быть равен 0,25-0,4 мм (не меньше 0,25 мм). Для маслосъёмных колец подходят другие значения – 0,25-0,5 мм. Как видите, нижний предел здесь является одинаковым, но это верно не для всех ДВС.

Техника промера

Выше не было сказано, что такое вертикальный или осевой зазор. Суть этого параметра станет ясна в ходе выполнения действий:

1. Поднесите кольцо к боковой поверхности цилиндра;
2. Установите кольцо внешней стороной в ту прорезь, которая для него предназначена;
3. При помощи комплекта щупов определите величину зазора (см. рис.).

На схеме показано, как нужно измерять вертикальный зазор.

Именно так всегда промеряют осевой зазор колец

Теперь определим, какой зазор остаётся на поршневых кольцах между концами, если они, то есть кольца, находятся внутри цилиндра. Само кольцо погружают в моторное масло, а затем его нужно сдвигать по стенкам одного из цилиндров – того же, где оно будет «трудиться»:

Зазор промеряют, когда кольцо зажато стенками цилиндра

Для выполнения этой операции обычно используют поршень, если последний уже был демонтирован. Смысл в том, чтобы довести кольцо примерно до того уровня, на котором оно находится при работе мотора. Допустим, расточка блока производилась недавно. Тогда кольцо перемещают вниз на 3-5 мм (этого достаточно). А дальше, используя комплект щупов, операцию доводят до завершения.

Моторное масло, используемое для смазки колец, может быть любым. В двигателе успешно сгорает всё!

Номиналы для разных ДВС Lifan

При установке новых моторных колец, не имеющих внешних дефектов, промер осевых зазоров проводить не обязательно. Как раз потому в литературе по ремонту значения этих зазоров не приводят. А вот зазор в замке кольца нужно измерять и оценивать, пользуясь рекомендациями изготовителя. Ниже перечислены предельные значения зазоров в замке.

Solano 620

Мотор седана Solano 620-й модели – это аналог двигателя Toyota 4A-FE, объём которого равен 1,6 л. Так что будем пользоваться рекомендациями этой компании (Toyota):

• Верхнее компрессионное: 0,250 – 0,450 (1,050);
• Нижнее компрессионное (AE-92, AT-180): 0,150 – 0,400 (1,000);
• Нижнее компрессионное (AE-101, AT-190): 0,350 – 0,600 (1,200);
• Маслосъёмное: 0,100 – 0,500 (1,100).

В скобках указано предельное максимальное значение. При его превышении нужно проводить капремонт – растачивать блок и так далее.

Кроссовер X60

Здесь у нас находится двигатель, как в кроссовере Toyota RAV4 (1,8). Поэтому снова воспользуемся рекомендациями фирмы Toyota:

• Верхнее компрессионное: 0,250 – 0,450 (1,050);
• Нижнее компрессионное: 0,350 – 0,600 (1,200);
• Маслосъёмное: 0,150 – 0,500 (1,050).

Надеемся, вопросов здесь не возникнет. Значения подходят для двигателя 1ZZ-FE (1,8 л).

Поршень

Отлит из алюминиевого сплава. Для улучшения прирабатываемости наружная поверхность поршня (рис. 5) покрыта слоем олова. Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. Поршень имеет коническую форму: в верхней части меньший диаметр, чем в нижней. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя. Поэтому для правильной установки поршня в цилиндр около отверстия под поршневой палец имеется показанная на рисунке метка «П», которая должна быть обращена в сторону передней части двигателя.

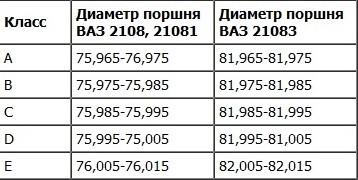

По наружному диаметру поршни разбиты на пять классов через 0,01 мм, а по диаметру отверстия под поршневой палец — на три категории через 0,004 мм. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) указаны на днище поршня.

В запасные части поставляются поршни классов А, С, Е, Этих классов достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров. Например, к цилиндрам классов В и D может подойти поршень класса С. Кроме того, при ремонте двигателей поршни обычно заменяются у изношенных цилиндров, поэтому к незначительно изношенному цилиндру, имевшему класс В, может подойти поршень класса С. Главное при подборе поршня — обеспечение необходимого монтажного зазора между поршнем и цилиндром.

С 1986 г. поршни ремонтных размеров для всех моделей двигателей изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. выпускались поршни следующих ремонтных размеров: для двигателей 2101 — с увеличением на 0,2; 0,4 и 0,6 мм; для 21011 — с увеличением на 0,4 и 0,7 мм.

Поршни двигателей 2101 и 21011 легко отличить друг от друга по внешнему виду. Помимо того, что у них разные диаметры, поршни 2101 имеют гладкое днище, а у поршней 21011 на днище имеется цилиндрическая выемка диаметром 55 мм и глубиной 1,9 мм.

Палец поршневой ВАЗ 21213, 2101-07, 2121, 2123 (синий, зеленый, красный)

Уважаемые покупатели, во избежание ошибок при отправке комплекта поршневых пальцев, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, класс поршневого пальца (синий цвет — 1-й класс, зеленый цвет — 2-й класс, красный цвет — 3-й класс).

Много неприятных мыслей доставляют водителю клубы сизого дыма, вырывающиеся из выхлопной трубы. Это чаще всего указывает на неприятный, однако, неизбежный момент в жизни автомобиля – ремонт двигателя.

Когда автомобиль прошел примерно 150 тысяч километров возникает заметный износ поршневой группы.

Шатунно поршневая группа — шатун, поршень с кольцами , вкладыши скольшения шатунные или коренные является наиболее важной составляющей в двигателе. При несоответсствующем техническом сотоянии данных элементов в двигателе наблюдается: пониженная компрессия, возможность заклинивания

Поршневой палец предназначен для шарнирного соединения поршня с верхней головкой шатуна . Изготавливается полым (в виде толстостенной трубки). Для того чтобы пальцы надежно работали при передаче больших усилий, они изготавливаются из сталей (легированных или углеродистых). В отверстии поршня палец фиксируется двумя пружинными стопорными кольцами.

По диаметру поршневые пальцы делятся на три класса через 0,004 мм.

Класс поршневого пальца маркируется краской на его торце:

синий цвет — 1-й класс

зеленый цвет — 2-й класс

красный цвет — 3-й класс

Поршень – алюминиевый литой. При изготовлении строго выдерживается масса поршней.

Размер поршневого пальца ваз 2101

Поршневой палец способен обеспечивать шарнирное соединение верхней головки шатуна и самого поршня. При условии работающего двигателя на поршневой палец воздействуют существенные переменные силы. Следственно, само изделие и отверстие под него сопрягаются с минимальным зазором, который обеспечивает смазку. В двигателях ВАЗ реализованы 2 типа шарнирного соединения по схеме «поршень-палец-шатун». Так в моделях 2101, 21011, 2105, 2108, 21083 установка пальца происходит в верхней головке шатуна с достаточно плотной посадкой, которая исключит всякое вращение. Если отверстие выполняется с расчетом на зазор, будет обеспеченно свободное вращение изделия.

Отличительные особенности двигателя ваз 2106

Двигатель ваз 2106 – это достаточно успешная доработка предыдущей версии мотора ВАЗ-2103, во время создания которого использовались современные технологии.

Производители поставили перед собой задачу любыми способами усовершенствовать уже готовую деталь:

Мощность удалось увеличить с помощью общего действующего объема мотора

Особенное внимание уделялось улучшению цилиндра.
Такие доработки повлияли на появление блока цилиндра 2106-1002011. Помимо диаметра представленная конструкция мотора больше не имеет никаких отличительных особенностей.
Во время производственного процесса специалисты дают отдельному цилиндру собственный класс

Сегодня существует около пяти наименований, которые различаются одним миллиметром. Им присваиваются следующие символы – А, В, С, D и Е. Посмотреть условный класс мотора можно внизу основания.
Неизменной оставили основную головку блока мотора с обозначением 21011-1005011-10. Чтобы изменить общий диаметр цилиндра производителям пришлось использовать новые прокладки.
Абсолютно все стандартные и общепринятые поршни имеют много аналогичных характеристик между собой. Представленный двигатель оснащен поршнями от мотора 21011, где номинальный диаметр равен 79 миллиметрам.

В новой модели мотора есть лунки цилиндрической формы, а также в несколько раз улучшены объемы. Во время работы в каждой отдельной области абсолютно все поршни будут нагреваться постепенно и равномерно. Именно таким образом удалось компенсировать возможные тепловые деформации. Также производители расположили терморегулирующие пластины из высококачественной стали в бобышках поршня.

Как увеличить мощность двигателя ваз 2106 и максимально снизить всевозможные динамические нагрузки на поршневую часть мотора? Нужно обратить внимание на наличие отверстия, которое предназначено только для поршневых пальцев

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

• между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
• между канавками и МПК – от 0,05 до 0,06 мм;
• на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

• между кольцом и канавкой – 0,15 мм;
• на стыке – 1,0 мм.

Раскоксовка поршневых колец

Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:

• Nitrox Power;
• ЛАВР МЛ-202;
• Титан;
• LIQUI MOLY;
• WYNN’S.

Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.

Но если все-таки забывчивый автовладелец не предпринял меры профилактики, можно воспользоваться средством для раскоксовки. От ржавчины в цилиндрах избавляемся следующим образом:

• сдергиваем высоковольтные провода;
• выкручиваем все свечи зажигания;
• проворачиваем коленчатый вал так, чтобы все поршни находились в среднем положении;
• в каждый цилиндр заливаем по 45 мл жидкости, наживляем свечи зажигания;
• оставляем «отмокать» цилиндры на 6-7 часов;
• зачем выворачиваем свечи, несколько оборотов прокручиваем стартером, чтобы вся грязь из двигателя вылетела;
• снятые детали устанавливаем на место, запускаем мотор. Первое время он может сильно дымить, но затем дым пройдет.

Автовладельцам следует помнить, что раскоксовка не является панацеей от всех бед, и если поршневые кольца изношены, то поможет только их замена.

Обслуживание мотора ваз 2106

Чтобы определить все возможные проблемы в автомобиле необходимо выполнить тщательную диагностику всей конструкции. Мастер и специалист смогут установить параметры работы в каждом отдельном механизме целой системы.

Сложность ремонтных работ определяется исходя из общего состояния мотора и имеющихся дефектов. Чтобы сделать точные оценки необходимо выполнить детальные исследования силовой нагрузки

Также особенное внимание обращается на все системные компоненты

Разборка двигателя ваз 2106 требует исключительно профессионального подхода. Более опытные водители смогут купить специальную книгу в виде руководства, которая продается в любом автомобильном магазине.

Для выполнения разборки и сборки двигателя ваз 2016 нужно обладать знаниями и опытом работы, а также иметь полный набор инструментов.

Популярные поломки двигателя

1. Несвоевременная замена масла или использование более низкого качества приводит к тому, что после пробега 6 тыс. км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
2. Повышенный износ распредвала
3. Стук в двигателе ваз 2106. Наиболее популярное решение проблемы – это регулировка клапанов. Еще одной причининой может быть детонация, происходит это из-за низкооктанового топлива, нагара в камере сгорания и неверная установка зажигания. Проблема решается соответственным устранением этих дефектов. Если же ситуация не наладилась, то стук может быть еще из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться в станцию технического обслуживания.
4. Если же стук исходит из нижней части мотора и при этом произошло падение давления масла, это означает пополомку коренных подшипников. В таком случае необходимо заглушить мотор и использовать буксир для отправки авто на СТО.
5. Если стук как скрип, необходимо проверить успокоитель и натяжитель цепи ГРМ, если скрежет со стуком — подшипник помпы.
6. Если вдруг ваш мотор заглох на ходу, первым делом проверьте систему питания или зажигания.
7. Если глохнет на холостом ходу и при всем этом обороты холостого хода отрегулированы нормально, попробуйте отрегулировать воздушную заслонку.
8. Почему троит мотор? Одни из причин: неверно отрегулированные клапана, либо они просто прогорели, вышла из строя прокладка ГБЦ (дополнительно на это укажут скачки температуры охлаждающей жидкости и дым из выхлопной системы). Также к причинам можно отнести низкооктановый бензин иневерно отрегулированный карбюратор.
9. Вибрация мотора. Первая причина износ подушек. Другие — дисбаланс коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и там же устраняем проблему.

Особенности капремонта мотора автомобиля ваз 2106

Перед тем, как проводить капремонт необходимо осуществить демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ваз 2106 должна выполняться квалифицированными специалистами. Порядок выполнения предварительной работы:

1. Отвинчивание крепежей, которые расположены на раме.
2. Ослабление хомута шланга бензинового насоса, а также демонтаж изделия.
3. Вытягивание прокладочных пластин возле бензинового насоса.
4. Отсоединение проводов от каждой свечи.
5. Достается прижимающая пластинка.
6. Демонтажные работы в трамблере.
7. Отвинчивание крепежных элементов на генераторе.

Чтобы демонтировать кожух ГБЦ и маховик необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на станцию технического обслуживания.

Сборка двигателя ваз 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить в какой части мотора имеется стук в двигателе ваз 2106. Разборка пальцев требует особенного подхода и тщательной диагностики.
