Как выбрать прямоточный выхлоп

Как сделать дополнительный резонатор глушителя своими руками

Резонатор глушителя своими руками делается довольно просто, сейчас мы подробно обсудим каждый шаг. Для начала надо сделать наружный корпус, его можно сделать из любой стальной трубы с тонкими стенками: который выглядит вот так:

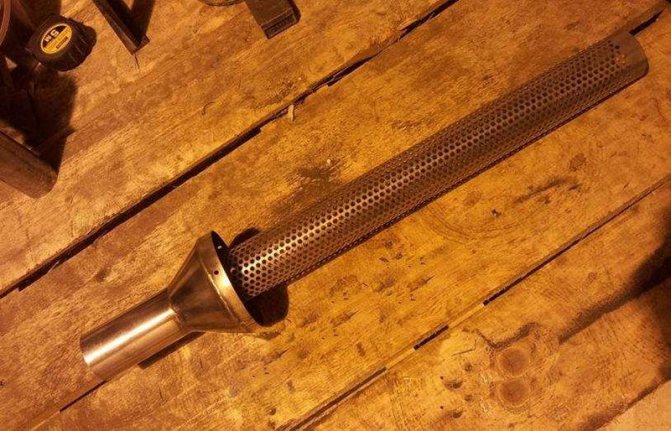

Концевая часть выглядит так:

Затем надо взять перфорированное железо с толщиной в 4,5 мм. Этого хватит и вставить его в концевую часть, как на фото далее:

Далее надо резонатор чем-то набить, для этой цели отлично подойдут обычные жестяные мочалки.

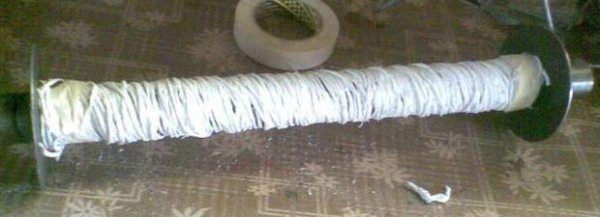

Затем надо натянуть корпус резонатора на эти мочалки, как на фото:

Затем надо взять заклепки и всю конструкцию заклепать, поэтому даже варить не обязательно, вот так:

Для тех, кто любит варить, можно и заварить концевые части к центральной части.

Когда все будет готово, надо обработать швы и можно покрасить термостойкой краской и после этого самый тихий глушитель на авто готов.

Как проводят шумоизоляцию глушителя

Хотелось бы более подробно рассмотреть этот вопрос. Как и говорилось выше, для того, чтобы звук вашего глушителя имел все нотки спортивного автомобиля, необходимо приобрести качественный шумоизоляционный материал. Им следует обернуть готовый глушитель сверху, а поверх него ещё раз обернуть, но уже листом нержавеющей стали. Не забываем о том, что следует обеспечить нахлёст с обеих сторон в пять сантиметров. И напоследок, нужно будет приварить ушки для держателя, чтобы готовый глушитель было легко поставить на автомобиль и закрепить так, чтобы сидел как мёртвый.

Установка прямоточного глушителя

Работы такого вида должны быть выполнены высокопрофессионально, так как это очень важно с технической точки зрения. Прямоток своими руками сделать несложно, но нельзя забывать, что выхлопная система автомобиля привыкла к старому штатному глушителю

Вообще, чтобы обеспечить объёмный звук с низкими басами, следует кое-что знать. Низкий бас получится, если увеличить концы трубы глушителя. Кроме того, шумоизоляция, выполненная вышеописанным методом, поможет подавить высокие звуковые частоты.

Происходит всё следующим образом: длинный конец трубы глушителя создаёт своеобразный резонанс, а в камере падает давление. Всё это способствует быстрому выведению отработанных газов и, как говорилось уже выше, скорому наполнению камеры новой воздушно-топливной смесью. А штатный глушитель и вся выхлопная система работали совершенно иначе. Выход газов, идущий от мотора, закрывался, чтобы не было слышно звуков. Поэтому деталь так и назвали — глушитель звука. А про мощность двигателя, которая, таким образом, значительно снижалась, не подумали.

Следует знать ещё один важный нюанс. Прямоток будет наиболее эффективен, если поставить его на машину с большим объёмом двигателя и немалой мощностью. Для автомобиля с малой мощностью двигателя можно соорудить обычную «банку», а для кроссоверов или джипов, например, нужно устанавливать прямоточный глушитель уже с более сложной системой.

Особенности работы и виды глушителей

В современных автомобилях используются два вида глушителей: резонансные и прямоточные. Оба могут устанавливаться в комплексе с резонатором (предварительным глушителем). В некоторых случаях прямоточная конструкция может заменять передний глушитель.

Устройство резонатора

Конструктивно резонатор глушителя, который также называют пламегасителем, представляет собой перфорированную трубу, находящуюся в герметичном корпусе, разделенном на несколько камер. Он состоит из следующих элементов:

• корпус (имеет цилиндрическую форму);
• теплоизоляционная прослойка (выхлопные газы имеют очень высокую температуру);
• глухая перегородка (для поворота потока газов);
• перфорированная труба;
• дроссель (позволяет изменять сечение потока отработавших газов).

Конструкция резонансного глушителя

В отличие от предварительного, главный резонансный глушитель устроен сложнее. Он состоит из нескольких перфорированных труб, установленных в общем корпусе, которые разделены перегородками и находятся на разных осях (см. рис. Глушитель в разрезе):

1. передняя труба с перфорацией;
2. задняя труба с перфорацией;
3. впускная труба;
4. передняя перегородка;
5. средняя перегородка;
6. задняя перегородка;
7. выпускная труба;
8. корпус (овального сечения).

Таким образом, резонансный глушитель использует все виды преобразования звуковых волн различных частот.

Особенности прямоточного глушителя

Основным недостатком резонансного глушителя является эффект создания противодавления, который возникает в результате перенаправления потока отработавших газов (при его столкновении с перегородками). В связи с этим многие автомобилисты выполняют тюнинг системы выхлопа, устанавливая прямоточный глушитель.

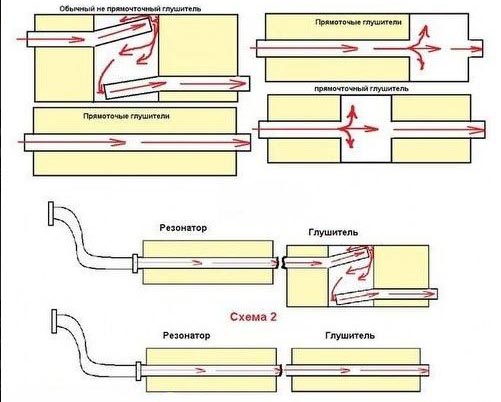

Прямоточный глушитель

Конструктивно прямоточный глушитель состоит из следующих элементов:

1. герметичный корпус;
2. выпускная и впускная труба;
3. труба с перфорацией;
4. шумоизоляционный материал — чаще всего используется стекловолокно, которое отличается устойчивостью к высоким температурам и хорошими звукопоглощающими свойствами.

На практике глушитель-прямоток имеет следующий принцип работы: через все камеры проходит одна перфорированная труба. Таким образом, гашение шума путем изменения направления и сечения потока газов отсутствует, а подавление шумов реализуется исключительно благодаря интерференции и поглощению.

За счет беспрепятственного прохождения выхлопа через прямоточный глушитель возникающее противодавление очень мало. Однако на практике большого прироста мощности это не обеспечивает (от 3% до 7%). С другой стороны, у автомобиля появляется характерное для спортивных автомобилей звучание, поскольку присутствующие в нем шумопоглощающие технологии устраняют только высокие частоты.

От того, как работает глушитель, зависит комфорт водителя, пассажиров и пешеходов. Так при длительной эксплуатации повышенный шум может причинять серьезные неудобства. На сегодняшний день установка в конструкции прямоточного глушителя для автомобиля, перемещающегося в городской черте, является административным нарушением, которое грозит штрафами и предписанием о демонтаже устройства. Связано это с превышением норм шума, заданных стандартами.

Работа двигателя на автотранспортных средствах, если говорить про ДВС, сопряжена с выработкой достаточно сильного шума. Но этот шумовой эффект водитель, его пассажиры, а также люди на улице практически не слышат.

Так было далеко не всегда. Первые машины, работающие на двигателях внутреннего сгорания, были очень шумными, создавали много дыма, а потому это становилось настоящей проблемой. Но решение через некоторое время придумали.

Каждый современный автомобиль обязательно оснащается глушителем. Уже из названия становится очевидно, что главной функцией глушителей является гашение и подавление шумов и звуков, возникающих от работающего мотора.

Система выхлопа устроена достаточно сложно, несмотря на кажущуюся простоту выполняемых функций. В её состав входит несколько элементов, одним из которых выступает резонатор. Относительно него у автолюбителей возникают вопросы. Их интересует, что это такое, зачем устанавливается и какие задачи выполняет в работе системы выхлопа и всего автомобиля.

Нормы шума и ответственность за их превышение

Ответственность за громкий выхлоп глушителя предусмотрена по статье 8.23 КоАП. Водитель привлекается за эксплуатацию машины с превышением уровня шумов по Техническому регламенту Таможенного Союза 018/2011 «О безопасности колёсных транспортных средств» пункта 9.9.

Таблица: зависимость предельно допустимого уровня звука от категории транспортного средства

Категория транспортного средства	Уровень звука (в децибелах)
M1, N1, L	96
M2, N2	98
M3, N3	100

Категория M1, N1 и L — это легковые автомобили, имеющие не более 8 мест для сиденья, грузовые автомобили с разрешённой максимальной массой не более 3,5 т., мотоциклы/мопеды/квадроциклы. Категория M2 и N2 — это автомобили с более чем 8 местами для сиденья (кроме водителя), но максимальная масса которых не превышает 5 тонн, и грузовые автомобили с разрешённой максимальной массой от 3,5 до 12 тонн соответственно. Категория M3 и N3 — это полноценные автобусы и грузовые автомобили с разрешённой максимальной массой более 12 тонн (фуры, большинство самосвалов).

По 12.5.1 КоАП водитель (или собственник) привлекается за внесение изменений в конструкцию автомобиля без разрешения надзорного органа — ГИБДД.

Итак, штраф за глушитель-прямоток может составлять либо предупреждение плюс штраф в размере 500 рублей, либо два штрафа по 500 рублей (двух предупреждений на практике вынесено быть не может).

Изготовление прямоточного глушителя и его дальнейшее усовершенствование под силу большинству автолюбителей. Несмотря на ограничения при эксплуатации подобных устройств в нашем социуме, желающих изготовить своими руками и установить на автомобиль прямоточный глушитель становится больше и больше. Благодаря подробным инструкциям с фотографиями и видеоматериалами изготовить прямоток будет намного легче.

Как сделать прямоток тише

Установив прямоток, некоторые автовладельцы разочаровываются в проделанной работе: езда стала крайне некомфортной из-за слишком сильного рёва. Ведь одна из задач глушителя как системы — это гашение шумов, «успокаивая» выхлопные газы. Машина с выхлопом громче 96 ДБ не сможет пройти технический осмотр. К тому же, громче или тише будет реветь авто — на скоростных показателях это не отразится.

Чтобы сделать прямоток тише, применяется несложная конструкция, называемая «флейта». Она представляет собой перфорированную трубку с приваренной шайбой, крепящейся на выходе прямотока и уменьшающей шум.

Флейта на выходе прямотока делает выхлоп тише

Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала и выходе отработанных газов через перфорации, разбивается звуковая волна, происходит изменение скорости и давления, громкость снижается на 3–4 ДБ и выхлоп становится тише. Правильное название флейты — сайленсер, и массовые модели китайского производства стоят от 500 рублей. Грамотно вварить сайленсер смогут в автомастерской.

Таким образом, установка прямоточного глушителя — это мера, оправданная для тюнингованного силового агрегата. Она даёт реальный прирост мощности за счёт лучшего выхода отработанных газов, эффективной продувки цилиндров и наполнения их топливовоздушной смесью. Спешить при выборе прямотока не стоит, так как неправильная переделка штатно подогнанной под силовые показатели выхлопной системы может только ухудшить характеристики автомобиля. Изготовление прямоточного глушителя своими руками — творческий процесс, впрочем, как и выбор дорогого и качественного прямотока производства именитой фирмы. При установке прямоточного глушителя на нетюнингованный двигатель тоже нужно быть внимательным — в надежде увеличить мощность можно получить только надоедливый гул.

Резонатор своими руками

Дорогие авто и самодельные резонаторы на них — понятия малосовместимые. Для таких авто заказывают, как правило, оригинальные детали от производителя. Но на большинстве самых массовых авто это не самая сложная деталь. Имея доступ к необходимому металлообрабатывающему и сварочному оборудованию, её вполне можно изготовить собственными силами. Но для корректной работы ДВС дубликат должен точно имитировать оригинал. Каждый резонатор рассчитывается для работы в паре с определенным глушителем. Изменение конструктивных параметров любого изделия из этой пары может привести к самым непредсказуемым изменениям в работе ДВС. Он может либо задыхаться, либо работать слишком громко.

К тому же нельзя сделать резонатор из обычной жести. Он быстро выйдет из строя.

Чаще всего резонаторы не делают полностью своими силами, а подгоняют от других моделей по размерам и креплениям. Иногда это оправданно. Например, если резонатор вышел из строя у почти раритетного импортного микроавтобуса. Запчастей нет. Такая машина без лишних претензий. На неё можно подогнать доступный передний глушитель, например, от «Газели».

Вполне доступен локальный ремонт своими силами прогоревшей внешней оболочки. Задача простая — залатать дыру. Последовательность такого ремонта:

• Применяется специальная термостойкая мастика с отвердителем. Участок с поврежденной поверхностью зачищают наждаком и обезжиривают, согласно инструкции по применению мастики.
• Наносят термостойкую мастику, разведенную с отвердителем, также согласно инструкции по её применению.
• На поврежденное место накладывают пластину из металла, который можно без труда изогнуть по форме резонатора.
• Пластина крепится с помощью саморезов по металлу (наконечник-сверло) или по просверленным отверстиям сверлом меньшего, чем саморезы, диаметра.
• Двигатель заводят после полного застывания мастики, согласно сроку, указанному в инструкции.

Но чаще всего такие заплатки ставят при помощи сварки.

Использование обеих способов возможно, только когда повреждение локально, а весь корпус остается крепким.

То есть тогда, когда есть к чему крепить заплату. Поэтому, прежде чем принять решение о таком ремонте, надо прощупать прочность всего корпуса острым металлическим предметом. Полностью пришедший в негодность резонатор проткнется во многих местах.

Устройство основного глушителя

Основной глушитель значительно «гасит» шум. Он имеет более усложненное строение. В металлическом корпусе расположено небольшое количество перфорированных трубок. Корпус поделен перегородками на несколько камер. Некоторые из этих камер могут заполняться специальным звукопоглощающим материалом. В основном глушителе поток газов, которые уже много раз изменяли свое направленность – лабиринтный глушитель.

Водители, которые хотят усовершенствовать, тюнинговать выпускную систему больше всего обращают внимание на глушитель. При тюнинговых работах выпускной системы устанавливается т.н

прямоточный глушитель (одна прямоточная труба на все камеры без изменения направления потока). Такой глушитель обладает уменьшенным противодавлением, но значительной прибавки в мощности двигателя он не дает. Основной плюс прямоточного глушителя «благородное» или «спортивное» звучание вашей машины (кому, что больше «по душе»).

Общие сведения о выхлопной системе (ВС)

Как известно, глушитель является частью выхлопной системы, и о ней необходимо вспомнить, прежде чем начинать разбираться с тем, что такое прямоток. Она выполняет больше задач, чем может показаться на первый взгляд. Самая первая и очевидная – отвод выхлопных газов автомобиля

Другой, не менее важной функцией ВС будет обеспечение вентиляции цилиндров двигателя

Достигается это достаточно оригинальным способом – в момент закрытия клапанов одного цилиндра в выпускном коллекторе создается разрежение, которое перемещается по системе со скоростью звука. Отразившись от препятствий, оно возвращается в коллектор к моменту открытия следующего клапана, создавая на выходе из цилиндра область пониженного давления, тем самым улучшая вентиляцию и продувку внутреннего объема.

Скорость и время перемещения разрежения зависят от длины пути (выхлопных труб) и оборотов двигателя, но это учтено при расчете штатной выхлопной системы. Ну и еще одной ее задачей будет борьба с шумом, чем и занимается на машине глушитель. В целом традиционную ВС можно представить, как показано на картинке.

Для чего нужен прямоточный глушитель?

При проектировании любого автомобиля, конструкторами учитывается количество вырабатываемых двигателем выхлопных газов, и на основе этого создают под мотор систему отвода выхлопных газов с требуемой пропускной способностью.

Внося же изменения в конструкцию силового агрегата – тюнингуя его, меняются многие параметры, в том числе и повышается количество газов. Штатная же система отвода выхлопных газов будет не справляться с поставленной задачей, из-за этого большее количество отработанных газов просто будет «душить» двигатель, по сути, все переделки будут напрасными.

Поэтому тюнингуя силовую установку, переделывается и система отвода выхлопных газов, чтобы в первую очередь повысить пропускную способность. Для этого меняются практически все составные части этой системы – ставиться другой коллектор, трубы увеличенного диаметра и прямоточный глушитель. В результате газы отводятся значительно быстрее, а также осуществляется более лучшая продувка цилиндров от них, что и способствует повышению мощностных показателей, но сказывается на шумовом сопровождении. Мощность силовой установки от использования переработанной системы отвода повышается на 10-15%.

Теперь о звуке, точнее о том, откуда он берется. Вообще причиной сильного шумового эффекта в двигателях внутреннего сгорания является высокая скорость движения выхлопных газов. И чтобы его понизить, в конструкции системы отвода выхлопных газов используется глушитель. Его основная задача – по максимуму снизить скорость движения этих газов, тем самым и уменьшить звуковое сопровождение. По сути, этот элемент в конструкции представляет собой лабиринт для газа, после прохождения которого, скорость его движения значительно снижается, а значит, уменьшается и шум.

Использование в системе отвода выхлопных газов труб увеличенного диаметра и глушителя, у которого этот самый лабиринт отсутствует (прямоточный), приводит к тому, что скорость движения газов не снижается (именно это и нужно, чтобы цилиндры хорошо продувались), а значит, понижение шума системой не осуществляется. Отсюда и насыщенный низкочастотный звук.

Качественный прямоток

Несмотря на кажущуюся сложность такой операции, сделать прямоточный глушитель на мотоцикл можно самостоятельно, сэкономив до 1000 долларов на покупке изделия именитого бренда. Прежде всего, стоит определиться с типом материалов, которые вы будете использовать в своей работе. Специалисты дают следующие рекомендации:

• Оптимальным вариантом будет титан, поскольку он имеет очень высокую прочность при минимальном весе. Однако согнуть титановый лист для производства глушителя будет очень сложно, равно как и найти оборудование для сварки. Можно даже не упоминать о невероятно высокой стоимости титана;
• Алюминий отлично подходит для производства глушителя по причинам, описанным выше. Однако при его использовании будет проблематично соединить приспособление с мотором мотоцикла;
• Нержавеющая сталь имеет большую массу, но прочна и достаточно легко поддаётся сгибанию. Для сварки мотоциклетного компонента из подобного материала понадобится специализированное оборудование;
• Чёрный металл тяжёл, имеет низкую надёжность и требует многократной обработки. Однако его рекомендуют использовать новичкам по причине лёгкости сгибания и сварки.

Толщина металла должна быть приблизительно равна 0,8–1,5 мм, чтобы он мог легко сгибаться и свариваться, не прогорая. Подобрав металл, оптимально подходящий для вашего глушителя, посвятите некоторое время писку требуемого оборудования для его резки и сварки.

Теперь черёд за выкройками глушителя для мотоцикла. Первым изготавливается конус резонатора, который соединяет изготавливаемое вами приспособление с мотором двухколёсного транспорта. Его также можно сделать своими руками — чтобы создать правильную выкройку, нужно помнить, что плоскостная проекция конуса является сектором круга. Следом берутся трубы, которые соответствуют диаметру выпускной системы — их должно быть три. Помните, что трубы для глушителя мотоцикла лучше брать готовыми, хотя при желании или отсутствии подходящих материалов их можно сварить самостоятельно.

Первая труба будет длиной приблизительно 50 мм (если потребуется, то больше) — она будет соединять мотор с новым глушителем. Вторая будет служить выпуском — ей нужно придать аналогичную длину. Третья же пройдёт внутри корпуса глушителя и будет служить для уменьшения интенсивности звуков. Чтобы получить достаточно тихий глушитель, нужно сделать последнюю трубу достаточно длинной. Однако стоит понимать, что её увеличение приведёт к удлинению корпуса глушителя мотоцикла.

Осталось выкроить сам корпус— будет ли он цилиндрическим либо приплюснутым, зависит только от вашего желания. Минимальный диаметр корпуса равен 100 мм, однако при возможности он должен равняться 150–170 мм. Боковины корпуса изготавливаются из аналогичного листового металла, после чего в них проделываются отверстия для труб. Первая и вторая труба, описанные выше, обрабатываются, после чего на них должен образоваться фланец, позволяющий прочно закрепить их внутри глушителя. В третьей трубе нужно просверлить множество отверстий — оптимальным вариантом будут дырочки диаметром 1 мм с шагом в 10–15 мм, после чего вставить её внутрь корпуса и надёжно закрепить между первой и второй.

Последним шагом в сборке глушителя мотоцикла будет его наполнение негорючим материалом, рассеивающим звук — для этого подойдёт стеклоткань. Укладывать её нужно как можно плотнее, чтобы добиться максимального приглушения неприятного звука. Теперь можно окончательно сваривать глушитель мотоцикла и устанавливать его на транспортное средство. Если вы занимаетесь подобными работами первый раз, лучше попробуйте вначале изготовить все выкройки из плотного картона и примерить подобный самодельный глушитель к своему мотоциклу. Если вы допустили ошибку, то сможете понять, в чём именно состоит промах, и исправить его, не расходуя дорогостоящего металла.

Тюнинг глушителя

Часто владельцы хотят получить более громкий, спортивный звук автомобиля. Этого можно добиться путем установки прямоточного глушителя. Его конструкция не предполагает наличия стенок-перегородок. Соответственно, газы будут более свободно покидать систему. Таким образом, двигателю будет легче «дышать» (увеличится продувка цилиндров).

Изготовить такой глушитель можно из заводского. Что нам нужно для этого? Следует подготовить:

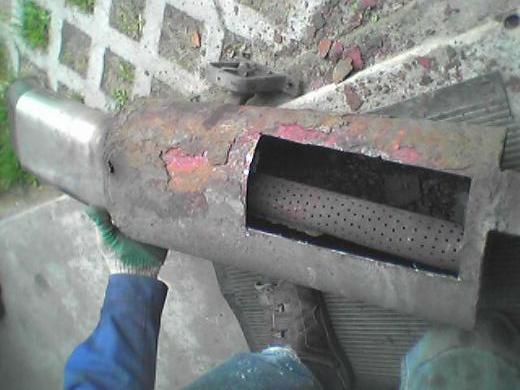

Итак, снимаем заводской глушитель и при помощи болгарки вскрываем его корпус. Далее демонтируем все его внутренности. После этого производим распилы в форме елки по всему периметру новой трубы. Длина последней должна быть такой, чтобы она уместилась в корпусе старого глушителя. Кстати, отверстия можно сделать и при помощи дрели.

Новая труба приваривается к оставшимся хвостикам на сварку. Оставшееся пространство нужно заполнить губками для мытья посуды либо стекловатой. Далее закрываем наш вырезанный корпус. Его нужно качественно заварить, чтобы газы не просочились сквозь шов. По желанию можно покрасить глушитель серебрянкой.

На этом тюнинг выхлопной системы закончен. После можно устанавливать конструкцию на место. Внешне такой глушитель будет как стандартный. Но при оборотах двигателя свыше 3 тысяч в минуту машина будет издавать громкий и басистый звук.

Как проводят шумоизоляцию глушителя

Хотелось бы более подробно рассмотреть этот вопрос. Как и говорилось выше, для того, чтобы звук вашего глушителя имел все нотки спортивного автомобиля, необходимо приобрести качественный шумоизоляционный материал. Им следует обернуть готовый глушитель сверху, а поверх него ещё раз обернуть, но уже листом нержавеющей стали. Не забываем о том, что следует обеспечить нахлёст с обеих сторон в пять сантиметров. И напоследок, нужно будет приварить ушки для держателя, чтобы готовый глушитель было легко поставить на автомобиль и закрепить так, чтобы сидел как мёртвый.

Установка прямоточного глушителя

Работы такого вида должны быть выполнены высокопрофессионально, так как это очень важно с технической точки зрения. Прямоток своими руками сделать несложно, но нельзя забывать, что выхлопная система автомобиля привыкла к старому штатному глушителю

Вообще, чтобы обеспечить объёмный звук с низкими басами, следует кое-что знать. Низкий бас получится, если увеличить концы трубы глушителя. Кроме того, шумоизоляция, выполненная вышеописанным методом, поможет подавить высокие звуковые частоты.

Происходит всё следующим образом: длинный конец трубы глушителя создаёт своеобразный резонанс, а в камере падает давление. Всё это способствует быстрому выведению отработанных газов и, как говорилось уже выше, скорому наполнению камеры новой воздушно-топливной смесью. А штатный глушитель и вся выхлопная система работали совершенно иначе. Выход газов, идущий от мотора, закрывался, чтобы не было слышно звуков. Поэтому деталь так и назвали — глушитель звука. А про мощность двигателя, которая, таким образом, значительно снижалась, не подумали.

Следует знать ещё один важный нюанс. Прямоток будет наиболее эффективен, если поставить его на машину с большим объёмом двигателя и немалой мощностью. Для автомобиля с малой мощностью двигателя можно соорудить обычную «банку», а для кроссоверов или джипов, например, нужно устанавливать прямоточный глушитель уже с более сложной системой.

Преимущества, которые даёт прямоточный глушитель

Давайте для начала рассмотрим преимущества этого самодельного глушителя. И в первую очередь понимаем, что замена приведёт к увеличению мощности двигателя, улучшатся тяговые и скоростные характеристики и многое другое. Но бывает и так, что после установки такого прямоточного глушителя и проверочной езды водитель разницы вначале не чувствует. На бумаге, когда глушитель конструировался, была приведена разница в несколько лошадиных сил. Но почувствовать реальную разницу на практике так сразу не удастся. Это придёт со временем.

В частности, когда вы на своём «железном» коне будете преодолевать очередной подъём или ускоряться, пытаясь совершить обгон, вот тогда и будут заметны результаты.

Идём дальше. Кроме того, что автомобиль станет «сильным», у него появится звук, достойный только самых лучших и быстрых машин. Ощущение появится такое, что сидишь за рулём спортивного болида, а не обычного автомобиля с 80–130 «лошадками».

На видео — звук автомобиля с прямотоком:

Новый глушитель даст ещё одно незаменимое преимущество. Это переделка автомобиля, что называется, «под себя». Сам своими руками улучшаешь характеристики своего автомобиля. Да, это многого стоит!

Издаваемые звуки и их особенности

После установки прямоточной системы выхлопа сразу меняется исходящий от машины звук, как правило, он низкочастотный «рычащий», «басистый» и «бубнящий».

Это происходит потому, что размещенная в полостях прямотока минеральная вата убирает только высокие частоты, оставляя при этом неизменными низкие басы.

Также очень сильно уменьшается сопротивление выхлопным газам, а это влияет на увеличение мощности двигателя (но только в комплексе с другими мероприятиями).

Но характер звуков во многом зависит от количества отверстий и их диаметра в центральной трубе, а также характеристик материала, заложенного в полости.

Как было замечено, минеральная вата не держит низкие частоты, а ведь двигатель в большинстве случаев издает звуки именно в низком диапазоне.

Поэтому не удивительно, когда автомобиль с прямотоком издает через глушитель звуки работы мотора, и чем с большей частотой последний работает, тем сильнее закладывает уши.

Особенно хорошо это ощущается в салоне автомобиля, когда такие звуки, совпадая по частоте с колебаниями кузова (а они приближены к частоте работы двигателя), приводят к резонансным колебаниям внутри машины и сила звука увеличивается в разы.

Поэтому сделать тихий прямоточный глушитель практически невозможно.

Делаем прямоток с нуля

Для этого потребуется воспользоваться услугами токаря. Заказываем две трубы:

1. Одну из стали толщиной 2 мм диаметром 130 мм и длиной 42 мм.
2. Вторую из стали толщиной 2.5 мм, диаметром 52 мм и длиной 42 мм с отверстиями диаметром 8-10 мм, через каждые 2 см.;

Отдельно заказываются два фланца диаметром 130 мм с внутренним отверстием 52 мм, толщина металла 2-2.5 мм.

Подготавливаются:

1. Асбестовая веревка;
2. Стекловата или минеральная вата.

Асбестовой веревкой обматывается внутренняя труба. Это делается для того, чтобы защитить от перегрева минвату, которая будет идти верхним слоем.

Набиваем верхний слой, собираем и обвариваем конструкцию. Привариваем крепления и крепим прямоток на штатное место. Для красоты можно одеть насадку на глушитель.

Другая конструкция устройства показана ниже.

Чертежи

Способов изготовить прямоточный глушитель очень много, тут главное понимать принцип работы устройства и включать воображение. А автовладельцам, которым сложно это сделать, воспользуйтесь способами и чертежами, про которые рассказано выше, они простые и доступные многим.

Некоторые особенности, которые нужно знать еще до установки

Если вы не знаете, как сделать прямоток на ВАЗ своими руками, то это не проблема. Конечно, многие водители захотят приобрести уже готовое дополнение, но здесь имеется несколько нюансов. Прежде чем начать изготавливать или устанавливать готовый глушитель, нужно изучить принцип его работы и функции элементов.

До установки комбинация глушителя и карбюратора работает как единое целое и позволяет поддерживать правильное количество воздуха на входе и на выходе. При установке прямотока происходит разбалансирование системы. Это может привести к дальнейшим проблемам в двигателе. Основным правилом, которое необходимо знать и соблюдать, является то, что сделанный своими руками прямоток не дает никакого эффекта помимо усиления звука, если не проводить иные работы по усовершенствованию других узлов. Сюда может входить увеличение качества системы питания в моторе, настройка подачи топлива, фильтрация воздуха и многое другое.

Вывод

Какой бы вариант приглушения выхлопа вы не избрали, следует понимать, что можно просто купить готовое решение, если финансы позволяют, а можно заглушить своими руками, сделав приспособление из подручных средств.

Маленькая часть автовладельцев желала бы иметь на автомобиле спортивный звучный выброс. Другая подавляющая часть водителей озадачена вопросом, как можно сделать тихий глушитель. Комфортабельно ездить в тс, когда в салон авто просачивается не достаточно сторонних звуков. Глушитель делает шумовой фон, но его можно понизить и тот эффект, который вы получите, нельзя будет не увидеть.

Как сделать своими руками тихий глушитель

До того как приступить к модернизации системы выхлопа, разберемся, отчего бывает завышенный звук выхлопа. В камере сгорания цилиндра мотора с каждым рабочим ходом поршня происходит микровзрыв, он сопровождается резким расширением газов после того, как взрывная волна сделала свое дело, переместила вниз поршень, открыла выпускной клапан и устремилась по системе выхлопа.

Система выхлопа имеет двоякую природу шума:

• шум от того, что происходит вибрация частей системы выхлопа;
• звук от того, что газы расширяются.

Для борьбы с шумом следует прирастить вес частей. Чем толще будет металл, тем меньше шум и вибрация. По этой причине выпускной коллектор первым воспринимает из ГБЦ раскаленные газы, он мощный. У многих автовладельцев была возможность сопоставить вес забугорного и российского автомобиля, они отметили, что у импортных машин детали системы выхлопа существенно тяжелее. По этой причине «наши» авто при звукошумовом сопоставлении наименее комфортабельны.

В выхлопной трубе особые элементы — глушители и резонаторы, посодействуют уменьшить скорость движения газа. Резонатор в очереди находится первым. Под давлением газы попадают в увеличенную часть трубы, там они теряют часть собственной энергии и далее двигаются с наименьшим импульсом. Выхлопные газы в системе лабиринтов глушителя вполне теряют энергию и рассеиваются. На импортной машине тихий глушитель имеет некие отдельные корпуса.

Что такое резонатор и выпускной коллектор

Собираясь провести модернизацию системы выхлопа, для того, чтоб уменьшить звук выхлопа, необходимо быть готовым вещественно и на техническом уровне. Нам пригодится набор слесарного инструмента для автоводителя. К тому же непременно пригодятся:

• верстак, который оборудован тисками;
• углошлифовальная машина и набор дисков;
• сварочный аппарат (лучше инвертор либо полуавтомат).

Самый доступный метод в критериях среднестатического гаража сделать негромкий глушитель — необходимо включить в имеющуюся уже систему выхлопа дополнительный резонатор.

Есть два варианта модернизации системы выхлопа: установка на участке меж главным резонатором и глушителем промышленного производства дополнительного резонатора или изготовка своими руками такового устройства.

При рассмотрении вопроса необходимо учесть, что хоть какой вариант повлечет за собой различные расходы. Если у автовладельца неограниченный бюджет, то можно приобрести новый резонатор, после этого вырезать часть трубы и на освободившееся место приварить его. 2-ой метод более интересен и о нем поведаем подробнее.

Изготовка дополнительного резонатора состоит из таких шагов, как:

• из отрезка листовой стали либо металлической тонкостенной трубы в виде 2-х половинок изготавливают корпус (бочки);
• на отрезке трубы системы выхлопа, которая соответствует длине корпуса и находится за главным резонатором отверстий;
• соединить с отверстиями на трубе половинки корпуса и обварить;
• в полость нового корпуса заложить базальтовую минеральную вату;
• заварить торцевые части резонатора.

В окончание обработать швы после сварки, зачистить их, новый резонатор обезжирить, если есть возможность, то взять и выкрасить термоустойчивой краской.

Дополнительные задачи тихого авто

Когда решен вопрос и изготовлен тихий глушитель, то становятся явны проблемные места. Следует держать в голове, что при изготовлении «тихой» выхлопной системы, это приводит к повышению веса всей конструкции.

В итоге чего автовладелец воспринимает дополнительные меры по усилению резиновых амортизаторов и креплений. Также необходимо учесть, что поменялся баланс выхлопных газов и поступающего воздуха в мотор. После того, как изготовлена модернизация выхлопной системы, нужно провести в различных режимах тесты работы мотора и сделать дополнительные регулировки систем фильтрации воздуха и подачи горючего.

Глушитель необходим для снижения шума, создаваемым потоком отработанных газов, фактически преграждая им путь. А в идеале преграды для выхлопа газов из цилиндра быть не должно.
