Прикуриватель митсубиси лансер 10: почему не работает, как заменить

Почему не работает прикуриватель Лансер 9

Прибор находится на передней панели авто. Принцип работы прикуривателя Мицубиси прост. Внутри металлического патрона находится нихромовая нить, которая разогревается при замыкании контактов. При нажатии на кнопку прикуривателя автоматом происходит замыкание контактов, и спираль начинает разогреваться. По достижению максимальной температуры термореле дает команду на отщелкивание патрона.

Со временем устройство может поломаться, срабатывает предохранитель. Прикуриватель Мицубиси модели 10 или 9 не работает из-за разных причин. Основные источники неисправности.

1. Перегоревший предохранитель. Специально для безопасности сети предусмотрено наличие предохраняющего элемента, перегорающего при превышении силы тока 15 ампер. Если в гнездо прикуривателя подключается один или несколько мощных приборов, то показатель силы тока превышает сопротивление предохранителя, из-за чего он перегорает. Решается это заменой элемента на новый.
2. Прикуриватель может переставать работать из-за плохого контакта патрона или появления окислов. Со временем гнездо расшатывается, а на усиках появляется ржавчина или окислы. Ремонтировать такой прибор просто – достаточно вынуть прикуриватель, подогнуть контакты, обработать их напильником или наждачной бумагой для лучшего контакта.
3. Обрыв провода или короткое замыкание. Если предохранители горят часто или прикуриватель не работает полностью, то стоит искать обрыв цепи. Для этого потребуется мультитестер, который надо выставить на сопротивление и проверить целостность каждого провода, подведенного к прикуривателю.
4. Перегоревшая лампочка подсветки. Вокруг прикуривателя есть специальное кольцо подсветки. Лампа внутри него может перегореть. Необходимо заменить ее новым элементом. При поломке следует проверить предохранитель под номером 21 в блоке, находящемся под капотом авто. Он отвечает за подсветку прибора.

Предохранитель прикуривателя Митсубиси Лансер 9

При выходе прибора из строя следует проверить именно этот элемент. Монтажный блок Mitsubishi Lancer 9 находится в салоне с левой стороны рулевой колонки. Здесь расположен ящичек для мелких предметов.

1. Открываем крышку, а затем снимаем ее, преодолевая сопротивление защелок.
2. На задней крышке ящика расположен пинцет для того, чтобы удобнее вытаскивать предохранители, а также два запасных элемента номиналом 20/30 ампер.
3. Нас интересует элемент за номером 22 (см. фото). Именно он отвечает за прикуриватель автомобиля.
4. Для восстановления работоспособности устройства необходимо поменять перегоревший предохранитель новым. Запрещается установка монет, металлических перемычек. Не подходят предохранители с номиналом больше, чем 15 ампер. Это может привести к короткому замыканию или пожару.

Чего делать нельзя

Перегорание прикуривателя является распространенной проблемой, с которой сталкиваются многие автомобилисты. Чтобы предотвратить ее, нужно соблюдать несколько простых правил и рекомендаций.

Во-первых, нельзя проводить чистку контактов с помощью ножа или отвертки, не отключив подачу питания. В большинстве случаев прикуриватель всегда проводит электропитание, поэтому контакт с токопроводящим предметом спровоцирует короткое замыкание и сгорание детали. Чистить устройство можно только после его изъятия из гнезда и отключения зажигания. Контакты можно обрабатывать жесткой кисточкой, которая предварительно смачивается в спирте или отверткой с наждачной бумагой.

Проблемы с прикуривателем случаются по причине износа биметаллических пластин. Это случается при подключении неподходящих электроприборов и переходников, что нарушает геометрию пластин. Детали деформируются и перестают удерживать прикуриватель в нужном месте. В результате случается несвоевременный выброс прибора с рабочей температуры.

Наибольшую опасность представляет воспламенение пластиковых деталей, которое случается при чрезмерном фиксировании прикуривателя. Поэтому некурящие водители вынимают деталь из гнезда, чтобы случайно не зафиксировать ее.

Также специалисты не рекомендуют использовать автомобильные обогревающие приборы, которые питаются от прикуривателя. Они расходуют много электрической энергии и могут вывести из строя съемный элемент. Для нагрева устройства требуется всего 1 минута, а обогреватель может функционировать в течение нескольких часов. Даже самые мощные прикуриватели не способны справиться с продолжительным воздействием большого тока.

Ремонт прикуривателя Лансер 9

Иногда замена не требуется. В некоторых ситуациях можно провести ремонт своими руками. Внутри самого автоприкуривателя находится небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя. Его необходимо извлечь. После этого стоит собрать устройство, а затем проверить его исправность. Часто требуется просто обработать окислившиеся контакты или припаять отпавшие провода.

Как снять прикуриватель на Лансер

Прежде чем снимать прибор, следует запастись необходимым инструментом. В процессе работ потребуются:

• минусовая отвертка;
• защитные перчатки;
• кусачки;
• паяльник и припой (на случай обрыва проводов);
• мультитестер;
• изоляционная лента.

Процесс снятия прикуривателя проходит следующим образом.

1. Открываем капот и снимаем минусовую клемму с аккумуляторной батареи. Это поможет избежать короткого замыкания в процессе работ.
2. Вытаскиваем пепельницу, расположенную вблизи прикуривателя, со своих посадочных мест.
3. Отсоединяем рычаг переключения передач, получая доступ к накладке.
4. Приподнимаем ее, а затем отключаем фишку контактов от самого автоприкуривателя.
5. Переворачиваем накладку. Под ней расположена гайка на 7, фиксирующая две пластинки. Откручиваем ее и снимаем пластины.
6. Отсоединяем оловянный провод, разгибаем контакты и вытаскиваем старый проводок.
7. Теперь устройство полностью разобрано и можно производить ремонт или замену прикуривателя. Сборка осуществляется в порядке, обратном описанному.

Подробное видео о том, как снять прикуриватель Митсубиси Лансер 9 и отремонтировать, расположено ниже.

Последовательность обнаружения неисправного предохранителя и его замены

В процессе эксплуатации автомобиля, если проявилась неисправность отдельного устройства либо узла Митсубиси Лансер 9, по приведеным выше таблицам и рисункам необходимо определить место установки предохранителя (предохранителей), обслуживающих данное устройство либо систему в целом. Далее при выключенном зажигании следует извлечь данный предохранитель из ячейки разъема. Это проще выполнить при помощи специальных щипцов, которые размещаются в крышке съемной панели салонного блока предохранителей. Далее производится проверка предохранителя. Это можно сделать визуальным методом. Данный метод не имеет стопроцентной точности, поэтому лучше осуществлять проверку исправности предохранителя при помощи мультиметра.

В случае, когда вышел из строя предохранитель, необходимо заменить его на заведомо исправный того же номинала. Нельзя устанавливать предохранитель с неизвестным либо иным номиналом. Допускается устанавливать временно предохранитель, превышающий номинал не более, чем на 25%, например, 15 Ампер вместо 10. Дальнейшая эксплуатация автомобиля возможна только после его замены на штатный предохранитель. Ни в коем случае, даже временно, нельзя использовать так называемый «жучок». Последствием этого непродуманного действия может быть воспламенение электропроводки.

Если после установки нового предохранителя и включения зажигания либо последующей эксплуатации автомобиля он вновь выходит из строя (перегорает), необходимо приступить к исследованию электрооборудования автомобиля, проверке устройств, которые обслуживает предохранитель. Постоянное перегорание одного из предохранителей является свидетельством неисправности электропроводки, одного из устройств, которые обслуживает предохранитель.

В результате длительной эксплуатации автомобиля Митсубиси Лансер 9 либо дорожно-транспортного происшествия возможны случаи выхода из строя блоков предохранителей и реле, как салонного, так и находящегося под капотом. В этом случае необходимо произвести их демонтаж и замену.

Предохранители на Митсубиси Лансер 10: где находятся, схема | uazlyuks.ru

Предохранители и плавкие вставки в Mitsubishi 1 (с 2008 года выпуска) находятся в трех зонах:

• под приборкой,
• в подкпотном пространстве,
• на АКБ + клемма.

На крышках имеются пиктограммы и подписи предохранителей. Они могут быть выполнены на разных языках.

Замена неисправных предохранителей производится с помощью специального пинцета.

Салонные предохранители

Находятся под декоративной крышкой на торпеде. Она легко снимается без специального инструмента.

Рис.1 Рис.2

Доступ к предохранителям нормальный.

Расшифровка к рисунку 2

Двигатель печки	1	30A
Стопы	2	15A
Противотуманки сзади	3	10A
Дворники	4	30A
Доп.приборы	5	10A
ЦЗ	6	20A
Магнитола	7	15A
Главное реле ECU	8	7,5A
Освещение внутреннее	9	15A
Аварийка	10	15A
Дворники сзади	11	15A
Приборная панель	12	7,5A
Прикуриватель, дополнительный разъем	13	15A
Ключ старта	14	10A
Электролюк	15	20A
Зеркала	16	10A
Блокировка дифференциала	17	10A
Задний ход свет	18	7,5A
Доп.разъем	19	15A
Управление стеклами	20	30A
Обогрев заднего стекла	21	30A
Подогрев зеркал	22	7,5A
Дополнительное питание (усилитель антенны)	23	15A
Привод сидений	24	25A
Подогрев сидений	25	30A

Предохранители под капотом

Расположение блока показана на рисунке  3 (позиция 11).

Внешний вид и демонтаж крышки приведен на рисунке 4.

Фотография расположения элементов приведена на рисунке 5

Фото блока на АКБ

Противотуманки	I	15A
ECU	2	7,5A
АКПП	3	20A
Сигнал	4	10A
Генератор	5	7,5A
Насос омывателя	6	20A
Климат-контроль	7	10A
Цепь питания заслонки	8	15A
Противоугонка	9	20A
Обогрев двориников	10	15A
Замок задней двери	12	30A
Дневной освещение	13	10A
Дальний левый	14	10A
Дальний правый	15	10A
Дальний/ближний левый (ксенон)	16	20A
Дальний/ближний правый (ксенон)	17	20A
Ближний с галогенкой левый	18	10A
Ближний с галогенкой правый	19	10A
ECU	20	10A
Высоковольтная катушка	21	10A
ECU	22	20A
Бензонасос	23	15A
Стартер	24	30A
Не используется	25	—
АБС	26	40A
АБС	27	30A
Электровентилятор кондиционера	28	30A
Электровентилятор радиатора	29	40A
Доп. устройства (антенна и др.)	30	30A
Усилок звука	31	30A
ECU (дизель)	32	—
Главный предохранитель	33	120A
Предохранители   салона	34	80A
Дополнительный	35	80A
Предохранители подкапотного блока, свет	36	120A
Предохранители салона, реле вентиляторов	37	80A

Цветовая гамма предохранителей в зависимости от номинала приведена на рис.7

Для различных модификаций автомобилей приведенное описание может немного отличаться назначение предохранителей.

Допускается увеличение номинала предохранителей не более 20% от указанного в таблицах.

Общие рекомендации по поиску неисправностей, связанных с перегоранием предохранителей

1. Если вышли из строя несколько систем электрооборудования Лансер 10, то, вероятнее всего, отказал один из предохранителей, установленных на положительной клемме аккумулятора, либо в блоке подкапотного пространства.
2. В случае отказа запуска двигателя, следует проверить предохранители, обозначенные ECU.
3. Проверку предохранителей следует производить мультиметром, включенным в режим «прозвонки» (зуммер).

   Предохранитель обязательно должен быть демонтированным из штатного места. Не следует доверять визуальному методу проверки. В крайнем случае, можно поменять местами предохранители одинакового цвета (номинала).

   Нельзя одновременно доставать несколько предохранителей для проверки.

Допускается увеличивать номинал предохранителя прикуривателя в случае питания автогаджетов до 25 Ампер.

Электрооборудование автомобиля Mitsubishi Lancer X

Электрооборудование автомобиля выполне­но по однопроводной схеме: отрицательные вы­воды источников и потребителей электроэнергии соединены с «массой». Функцию второго провода выполняет кузов автомобиля. Боль­шинство цепей защищено плавкими предохра­нителями. Электропотребители большой мощ­ности включаются через электромагнитные реле.Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного уст­ройства с замком.

МОНТАЖНЫЕ БЛОКИ MITSUBISHI LANCER 10  Всегда возите с собой комплект запасных предохранителей — по одному каждого номинала.Не экономьте при покупке предохранителей: в последнее время в продаже часто встреча­ются предохранители низкого качества, эле­ктрические параметры которых не соответст­вуют заявленным. Помните, что предохра­нители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расхо­дах на ремонт автомобиля.Расположение предохранителей и релеБольшинство предохранителей и реле находится в отдельных блоках, расположенных в моторном отсеке автомобиля, один блок расположен в салоне под панелью приборов.

В данной статье приведены электросхемы для автомобиля Mitsubishi Lancer X

В данной статье приведена информация о электрооборудовании автомобиля Mitsubishi Lancer X:

Защита цепей электропитания

В автомобилях Mitsubishi Lancer IX и X поколений предохранение электромеханических и электронных устройств от повреждений, вызванных перегрузкой или короткого замыкания в цепях электропитания, равно как и в других моделях, осуществляется с помощью плавких вставок, объединенных по функциональному признаку и размещаемых в непосредственной близости от защищаемых узлов.

Блоки предохранителей автомобилей Лансер 9 и 10 размещены как в салоне, так и в моторном отсеке.

Центральный блок предохранителей

Центральный блок предохранителей в автомобилях Лансер 9 и 10 устанавливается в салоне и прячется под приборной панелью (с левой стороны у ног водителя) за выдвижным ящичком для мелких предметов.

Для того чтобы получить доступ к плавким вставкам, расположенным в салоне автомобиля, необходимо:

• открыть крышку ящичка;
• потянуть ящичек на себя;
• преодолев силу защелок извлечь ящичек.

После того как будет демонтирован ящичек для мелких предметов открывается доступ к центральному блоку предохранителей Лансера.

В нем, кроме плавких вставок, размещены колодки для подключения жгутов и реле:

1. Передних противотуманных фар.
2. Резерв.
3. Электрического бензонасоса.
4. Подогрева передних сидений.
5. Электрического бензонасоса.
6. Электростеклоподъемников.
7. Разъемы.
8. Электровентилятора силового агрегата.
9. Обогревателя заднего стекла.

Назначение электрических цепей, которые защищены плавкими вставками, приведены в таблице:

Предохранители в моторном отсеке

Под капотом Лансера расположены:

плавкая вставка 26, установленная на клемме «+» аккумуляторной батареи;

монтажный блок, установленный над левым передним колесом (обозначен на фото цифрой 7).

Конструктивно он выполнен из двух частей, доступ к которым закрыт общей крышкой. Под ней находятся:

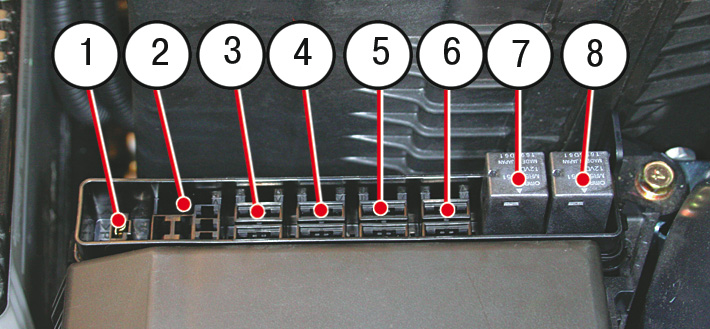

Основной блок (10), расположение элементов в котором показано на фото:

Цепи бортовой электросети, которые защищены предохранителями, установленными под капотом, описаны ниже:

Дополнительный блок (11), в котором находятся:

• колодка, к которой подключается прибор, измеряющий частоту вращения коленчатого вала силового агрегата (1);
• реле системы зажигания (5);
• реле управления автоматической коробкой переключения передач (6);
• основное реле системы управления мотором (7);
• реле, включающее компрессор кондиционера.

Предусмотрены также резервные гнезда для установки реле (2. 4).

Снятие прикуривателя Лансер 10

На автомобилях следующего поколения ремонт проводится иным образом. Набор инструментов остается прежним. Для того чтобы снять прикуриватель на модели Лансер 10, необходимо действовать по пунктам.

1. Открываем капот и снимаем минусовую клемму с аккумуляторной батареи. Это поможет избежать короткого замыкания в процессе работ.
2. Откручиваем два болта крепления облицовки, размещенные непосредственно в переднем подлокотнике.
3. Тянем облицовку вверх, получая доступ к кнопке включения обогрева кресел.
4. Отсоединяем ее, а затем легко снимаем пластиковую облицовку центральной консоли.
5. Откручиваем два самореза вблизи рычага коробки передач.
6. Вынимаем блок прикуривателя Лансер.
7. Отсоединяем фишку контактов.
8. Теперь можно вынимать и ремонтировать сам прикуриватель.
9. Сборка устройства осуществляется в обратном порядке.

Иногда возможен ремонт прибора на Лансер непосредственно на месте, своими руками. Для этого надо осмотреть тыльную сторону устройства. Часто перегорает провод, приходящий в конструкцию, срабатывает предохранитель. Обнаружить эту неисправность поможет «вспучивание» изоляции. При помощи ключа разбираем тыльную часть, убираем сгоревший проводок и заводим в отверстия новый медный провод. После собираем деталь в обратном порядке и диагностируем ее исправность.

Если проблема в самом прикуривателе

Если защитный элемент не имеет признаков повреждения, требуется ремонт или замена самого устройства.

Как снять прикуриватель

Демонтаж блока выполняют следующим образом:

1. Получают доступ к моторному отсеку. Снимают минусовую клемму находящегося здесь аккумулятора. Это исключит выход электрической цепи из строя во время ремонта.
2. Вынимают пепельницу, которая расположена на центральной консоли. Отсоединяют ручку коробки передачи, получая возможность снятия накладки.
3. Приподнимают декоративную планку. Отключают контакты от прикуривателя. Переворачивают накладку. Затем нужно найти гайку, удерживающую 2 пластины. Ее вывинчивают, металлические элементы демонтируют.
4. Отсоединяют провод, разгибают фиксаторы, вынимают автоприкуриватель из посадочного места.

Ремонт

После разборки устройства оценивают целостность проводки и других его элементов. Нередко повреждается или перегорает кабель, питающий конструкцию. При подозрении на такую поломку разбирают заднюю часть. Удаляют перегоревший провод, заводят в технологическое отверстие новый медный кабель. Собирают устройство, выполняя все действия в обратном порядке.

Замена детали на новую

При невозможности ремонта блок заменяют полностью. При этом необязательно использовать оригинальное устройство. Для Лансер предназначено несколько вариантов деталей, стоимость которых составляет 500-1000 руб.

При изготовлении применяют дешевые материалы, снижающие срок службы изделия. Деталь должна быть правильно упакована, что исключает возможность повреждения при транспортировке.

Схема подключения

Если сгорел предохранитель или возникла другая поломка, при разборке запоминают либо переносят на чертеж распиновку прибора. К прикуривателю идет 3 кабеля — 2 плюсовых, 1 минусовой.

Положительный провод красного цвета подключается к аккумулятору. Сила тока не должна превышать 15 А. Желтый плюсовой кабель соединяется с лампой подсветки, черный отрицательный — подключается к корпусу прикуривателя. Обратный конец подсоединяют к кузову автомобиля.

МОНТАЖНЫЕ БЛОКИ

Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.

Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

Рис. 10.1. Монтажный блок, размещенный в моторном отсеке

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).

Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).

В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:

1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);

2–предохранитель 10 А (цепь звукового сигнала и реле его включения);

3–место под реле передних противотуманных фар;

4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);

5–предохранитель 10 А (цепь компрессора кондиционера);

6–реле включения звуковых сигналов;

7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);

8–резервное место под реле;

9–предохранитель 15 А (разъем для дополнительных электроприборов);

10–резервное место под реле;

11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);

12–резервное место под реле;

13–предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);

14–предохранитель 20 А (цепь блока управления соленоидами автоматической

15–предохранитель 15 А (цепь топливного насоса);

17–плавкая вставка 40 А (цепь замка зажигания);

18–плавкая вставка 30 А (цепь электростеклоподъемников);

19–предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);

20–предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);

21–предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов,

выключатель противотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);

22–предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);

23–предохранитель 10 А (цепь правой фары);

24–предохранитель 10 А (цепь левой фары и электрокорректора света фар);

25–электронный блок управления освещением;

26 – реле включения электродвигателя вентилятора;

27 –плавкая вставка 60 А (электронный блок управления АБС);

28–плавкая вставка 50 А (цепь контроллера вентилятора);

29–предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);

30 –предохранитель 10 А (цепь правой фары);

31–плавкая вставка 60 А (цепь зарядки АКБ);

32–предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ

**Предохранитель увеличенного размера по сравнению с остальными.

Рис. 10.2. Дополнительный монтажный блок, расположенный в моторном отсеке

Рис. 10.3. Монтажный блок, размещенный в салоне автомобиля

Таблица 10.1 ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА, НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ

Где находится блок предохранителей Лансер 9

МБ automotive fuses на автомобиле Лансер 9 расположен в нескольких местах — в моторном отсеке, внутри салона.

В моторном отсеке

Номер предохранителя	Сила тока, А	Назначение
1	15	Передние ПТФ
2	10	Цепь звукового сигнала и реле его включения
3, 8, 10, 12, 16	реле, предохранители	Резервные, не используемые места
4	20	Цепи ДМРВ, ДПКВ, ДХХ, ДКК, клапана рециркуляции, ЭБУ, электровентилятора, катушки зажигания, иммобилайзера
5	10	Компрессор кондиционера
6	реле	Звуковой сигнал
7	15	АБС, ЭБУ двигателя, дополнительный стоп-сигнал и задние фары
9	15	Дополнительные электрические приборы
11	7.5	Генератор
13	10	Система ETACS и указатели поворота
14	20	Соленоиды АКПП
15	15	Бензонасос
17	40	Замок зажигания
18	30	Стеклоподъёмники
19	10	Подрулевой переключатель, ETACS, передний ЭБУ
20	10	Часы, ETACS, магнитола
21	7.5	БУ кондиционера, подсветка пепельницы и прикуривателя, комбинации приборов, выключатель ПТФ, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы
22	7.5	Комбинации приборов, габаритные огни и лампочка подсветки номерного знака
23	10	Правая фара
24	10	Левая фара и электрокорректор светового пучка фонарей
25	реле	БУ освещением
26	реле	Моторчик вентилятора
27	60	ЭБУ АБС
28	50	Контоллёр вентилятора
29	10	Левая фара и дальний свет
30	10	Правая фара
31	60	Аккумулятор
32	15	ПТФ, сигнальная лампа и реле их включения

Номер	Предназначение
1	Разъем для подключения индикатора ча­стоты вращения коленчатого вала двигателя
2,3,4	Резервные места
5	Зажигание
6	АКПП
7	Система управления ДВС
8	Компрессор кондиционера

Блок предохранителей Лансер 9 в салоне

Номер предохранителя/реле	Сила тока, А	Защищаемые
1	реле	Передние ПТФ
2	реле	Резерв
3	реле	Бензонасос
4	реле	Подогрев передних сидений
5	реле	Бензонасос
6	реле	Стеклоподъёмники
7	реле	Колодки жгутов проводки
8	реле	Электровентилятор силового агрегата
9	реле	Обогреватель заднего стекла
10	30	Электронный блок управления кондиционером
11	30	Обогреватель заднего стекла
12	7.5	Пульт управления наружными зеркалами
13	7.5	Электронный блок управления АБС
14	7.5	Резервный предохранитель
15	7.5	Реле компрессора кондиционера, реле электронного блока управления авто­матической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха
16	7.5	Вспомогательное реле и пульт управления наружными зеркалами
17	7.5	Резервный предохранитель
18	7.5	Резервный предохранитель
19	7.5	Резервный предохранитель
20	10	Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманного фонаря
21	7.5	Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), свет заднего хода, электронный блок управления системы ETACS, датчики частоты вращения выходного вала (для автомобилей с АКПП), элек­тронный блок управления дополнительной системой безопасности (SRS)
22	15	Предохранитель прикуривателя Митсубиси Лансер 9
23	15	Диагностический разъем
24	7.5	Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа не­исправности системы управления двигателем, подрулевой переключатель, комбинация приборов, электронный блок управления системы ETACS, сигналь­ная лампа недостаточного уровня топлива, сигнальная лампа аварийного дав­ления масла, сигнальная лампа неисправности дополнительной системы безо­пасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы
25	7.5	Электронный блок управления двигателем и автоматической коробкой пере­дач (для автомобилей с АКПП), электронный блок системы управления двига­телем, реле топливного насоса №1, реле топливного насоса №2
25	15	Электронный блок управления системы ETACS и электродвигатель стеклоочис­тителя заднего стекла (для автомобилей с кузовом универсал)
27	10	Конденсатор (для двигателей 4G6), катушки зажигания
28	20	Электронный блок управления освещением, электродвигатель очистителя вет­рового стекла
29	20	Резервный предохранитель

Расположение предохранителей и реле Mitsubishi Lancer 9

Рис. 10.1. Монтажный блок, размещенный в моторном отсеке.

В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:

1 — предохранитель 15 А (цепи передних противотуманныхфар, индикатора их включения и реле включения противотуманных фар);

2 — предохранитель 10 А (цепь звукового сигнала и реле его включения);

3 — место под реле передних противотуманных фар;

4 — предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);

5 — предохранитель 10 А (цепь компрессора кондиционера);

6 _ реле включения звуковых сигналов;

7 — предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);

8 — резервное место под реле;

9 — предохранитель 15 А (разъем для дополнительных электроприборов);

10 — резервное место под реле;

11 — предохранитель 7,5 А (цепь обмотки возбуждения генератора);

12 — резервное место под реле;

13 _ предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);

14 — предохранитель 20 А (цепь блока управления соленоидами автоматической коробки передач);

15 — предохранитель 15 А (цепь топливного насоса);

16 — не используется;

17 — плавкая вставка 40 А (цепь замка зажигания);

18 — плавкая вставка 30 А (цепь электростеклоподъемников );

19 — предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);

20 — предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);

21 — предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов, выключатель про-тивотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);

22 — предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);

23 — предохранитель 10 А (цепь правой фары);

24 — предохранитель 10 А (цепь левой фары и электрокорректора света фар);

25 — электронный блок управления освещением;

26 — реле включения электродвигателя вентилятора;

27 — плавкая вставка 60 А (электронный блок управления АБС);

28 — плавкая вставка 50 А (цепь контроллера вентилятора);

29 — предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);

30 — предохранитель 10 А (цепь правой фары);

31 — плавкая вставка 60 А (цепь зарядки АКБ);

32 — предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу

Цвет корпуса предохранителя или плавкой вставки
