Где находится предохранитель габаритов на ваз 2114?

Содержание:

Монтажный блок — снятие и установка
- Снятие
- Установка
Предохранители ВАЗ 2115 (Монтажный блок) — Ремонт ваз своими руками
Почему отключается бензонасос после прогрева двигателя на ВАЗ 2114
- Рекомендуем
Замена монтажного блока
Полезное видео
Лада 2115 «Stels» › Бортжурнал › Расплоложение предохранителей Ваз 2115 и их назначения.
Рекомендации по уходу и обслуживанию
Ремонтные работы
Монтажный блок реле
Как определить неисправность предохранителя

Монтажный блок — снятие и установка

Снятие

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

2. Открываем крышку монтажного блока.

3. Отсоединяем колодку жгута проводов от монтажного блока.

4. Торцовым ключом на 10 мм отворачиваем две гайки крепления монтажного блока.

5. Приподнимаем блок и отсоединяем от блока четыре жгута проводов моторного отсека…

…и пять колодок жгутов проводов салона.

5. Снимаем монтажный блок.

Установка

Устанавливаем монтажный блок в обратной последовательности, при этом колодку красного цвета подсоединяем к гнезду выводов, помеченному красной меткой.

Предохранители ВАЗ 2115 (Монтажный блок) — Ремонт ваз своими руками

Где находится предохранитель на прикуриватель ваз-2114: как снять и схема подключения

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» – данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» – тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» – отвечает за систему очистки лобового стекла.4.

«К4» – отвечает за контроль работоспособности ламп.5. «К5» – отвечает за систему электростеклоподъемников.6. «К6» – отвечает за звуковые сигналы.7. «К7» – отвечает за систему обогрева заднего стекла.8. «К8» – отвечает за освещение дорожного полотна в режиме дальнего света.9.

«К9» – отвечает за освещение дорожного полотна в режиме ближнего света.

10. «F1» – «F20» – это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер.

3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.

3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

Почему отключается бензонасос после прогрева двигателя на ВАЗ 2114

Где находится предохранитель прикуривателя в автомобиле: принцип работы

Есть проблема, не пойму в чем дело! Движок заводится и работает нормально, без нареканий. Когда двигатель прогреется, через некоторое время отключается бензонасос и не реагирует на зажигание. Минут 15 — 20 постоит и опять начинает работать. В чем проблема?

Точно сказать о том, что является проблемой того, что бензонасос на ВАЗ 2114 отключается после прогрева двигателя, невозможно из-за недостаточности описания, и все же мы рассмотрим варианты, от чего может такое происходить.

Причины при этом можно разделить на две части – механические и электрические. Причем часто одна часть может стать следствием второй.

Одной из простейших неисправностей, которая может дать такой результат – засорение системы вентиляции топливного бака. Крышка бака не является герметичной, в ней имеются дренажные отверстия, через которые проходит воздух. Здесь все очень просто – воздух нужен, чтобы в баке не создавалось разрежение по мере расхода топлива. Если же дренажные отверстия будут забиты, по мере увеличения разрежения в баке из-за недостаточно поступающего количества воздуха, насосу будет сложнее закачивать в систему топливо. Это приводит к увеличению нагрузки на нем и на реле его включения. При достижении критической нагрузки реле просто отключает насос.

А теперь как все происходит на авто: пока машина стоит, воздух все же проникает в бак и давление в нем выравнивается. После запуска мотора бензонасос активно качает топливо, а поскольку воздух не поступает в нужном количестве, то появляется разрежение. По мере прогрева двигателя, разрежение увеличивается и возрастает нагрузка на бензонасос и реле. Чтобы предотвратить выход из строя насоса в «один прекрасный момент» реле отключает питание цепи.

Стоит постоять 15-20 минут, воздух снова поступает в бак, выравнивая давление, и весь цикл происходит по новой.

Примерно такой же результат может давать забитая сетка топливоприемника бензонасоса. Но здесь уже все происходит не из-за недостатка воздуха, а потому что насосу необходимо подавать определенное количество топлива, а через засоренную сетку сделать это очень сложно. Он начинает работать под нагрузкой и реле через время отключает питание. Тоже может происходить из-за засорения топливного фильтра.

Проблемы могут быть и в самом бензонасосе. Подгорание проводов, подходящих к нему, недостаточная масса, износ или повреждение электромотора создает повышенную нагрузку на реле бензонасоса, из-за чего через определенное время происходит срабатывание.

После того, как двигатель заглохнет, необходимо сразу же найти его реле и проверить его температуру рукой. Если элемент сильно горячий, то это сигнал к тому, что вся цепь работает под сильной нагрузкой. А вот что является причиной нагрева – необходимо еще определить.

Расположено же оно на ВАЗ 2114 с пассажирской стороны, под боковой декоративной панелью центральной консоли. Там располагается три реле и предохранители к ним. Реле бензонасоса установлено посредине.

Проверяя температуру, сразу же следует оценить состояние предохранителя, а также контакта самого реле в посадочном месте. Кстати, этот элемент тоже может выйти из строя, из-за чего работа его будет некорректной. Проверить работоспособность несложно, достаточно замкнуть его контакты сразу после того, как двигатель заглохнет. Если бензонасос при этом начнет работать, то реле необходимо заменить.

Если с этим элементом все в порядке, а неисправность проявляется, далее причину следует искать в составных элементах топливной системы. Проверяется производительность насоса и пропускная способность фильтра. Ведь из-за излишней нагрузки на насос из-за неисправности, засорения фильтра, сетки топливоприемника или системы вентиляции бака, реле будет через определенное время отключать насос, чтобы предотвратить перегорание.

Еще один элемент, который следует проверить – датчик положения коленчатого вала. Изначально может показаться, что именно к системе подачи топлива ДПКВ отношения не имеет, но это не так. Ведь на основании показаний этого элемента электронный блок управляет системой питания и цепью подачи топлива тоже. При некорректной работе или повреждении проводки, идущей к датчику, блок может в определенные моменты отключать питание насоса.

В общем, при поиске причины следует отталкиваться от реле и предохранителя, а далее уже проверять как механическую, так и электрическую составляющие цепи элементов подачи топлива.

Замена монтажного блока

Где находится предохранитель прикуривателя на газель некст и как заменить когда не работает

Случаются проблемы и с разъемами монтажного блока, а также с самой его платой. Определить такие неисправности достаточно сложно. Признаком такой проблемы является отказ от работы сразу нескольких электрических приборов. При этом и они, и реле, и предохранители, отвечающие за их работоспособность, исправны.

Отремонтировать разъемы возможно, только если причина заключается в окислении их контактов. Повреждение дорожек платы также можно попытаться устранить, однако проще заменить неисправный блок на новый. Тем более что стоит он не так и дорого – в пределах 2000 рублей.

Для замены монтажного блока потребуется только торцевой ключ на 10. Порядок замены следующий.

Поднимаем капот, отключаем от аккумулятора «минусовую» клемму.
Открываем крышку монтажного блока и откручиваем две гайки, фиксирующие его корпус.
Отсоединяем девятиконтактный разъем.
Снимаем корпус блока вместе с платой.
Отсоединяем остальные разъемы.
Установку нового блока производим в обратном порядке.

При монтаже может возникнуть единственная сложность – некоторые жгуты проводов очень короткие, поэтому чтобы подсоединить их потребуется некоторая сноровка.

Полезное видео

Дополнительную интересную информацию вы сможете получить, посмотрев видео ниже:

Единственное, что следует посоветовать тем, кто решил установить полностью новое устройство взамен испорченного — при покупке прикуривателя в автомагазине обязательно следует проверить его на обрывы цепи с помощью мультиметра. Вызвано это тем, что в последнее время случаи, когда только что купленный прибор оказывается абсолютно неисправным, стали очень частыми.

Ну, короче, справа от педального узла накладка на консоли приборов, я её снял и, в итоге, доступ к прикуривателю с внутренней стороны получил. Колодку проводов от него отсоединил, а вытащить корпус прикуривателя не могу. Внутрь не заталкивается, а наружу вытащить мешает хреновина, которая на картинке красной рамкой обведена (скорее всего, это лампа подсветки).

Лада 2115 «Stels» › Бортжурнал › Расплоложение предохранителей Ваз 2115 и их назначения.

Сам сталкивался с проблемой поиска предохранителей, какой за что отвечает, так вот держите)))Мне очень помогает))Всем ровных дорог, и полного бака)))

К1 – реле включения очистителей фар;К2 – реле-прерыватель указателей поворота и аварийной сигнализации;К3 – реле очистителя ветрового стекла;К4 – реле контроля исправности ламп;К5 – реле включения стеклоподъемников;К6 – реле включения звуковых сигналов;К7 – реле включения обогрева заднего стекла;К8 – реле включения дальнего света фар;К9 – реле включения ближнего света фар;F1-F20 – плавкие предохранители

F1 (10 А)Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.

F2(10A)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.

F3 (7,5 А)Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы)

F4(20A)Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

F5 (20 А)Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.

F6 (30 А)Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).

F7 (30 А)Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).

F8 (7,5 А)Правая противотуманная фара.

F9 (7,5 А)Левая противотуманная фара.

F10(7,5 А)Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.

F11 (7,5 А)Лампы габаритных огней по правому борту.

F12(7,5A)Правая фара (ближний свет).

F13(7,5 А)Левая фара (ближний свет).

F14(7,5A)Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.

F15(7,5A)Правая фара (дальний свет).

F16 (15 А)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

Нравится 36 Подписаться

Ремонтные работы

Для начала советуем освободить себе место возле автомобиля, чтобы вы без проблем могли открыть двери, ничто не мешало их находиться всегда в открытом положении, а вы имели возможность подходить и отходить от авто, не преодолевая множественные препятствия.

Если летом машину просто можно выгнать на улицу, то зимой придется ограничиваться имеющимся пространством закрытого гаража.

Вы готовы? Тогда можно приступать к ремонту.

Выделенное место где находится предохранитель прикуривателя на ВАЗ 2114

Первая ситуация — вышел из строя предохранитель на прикуриватель ВАЗ 2114. Популярная проблема, которая не так сложна в решении. Первоочередная задача заключается в том, чтобы определить, где находится предохранитель прикуривателя у ВАЗ 2114 . Это просто. Откройте люк, где расположен весь блок предохранителей. Искомый вами элемент находится слева от рулевой колонки. Это 20-амперный предохранитель, на котором имеется специальная маркировка — F4 . С другими перепутать его сложно, потому отыскать предохранитель — это совершенно не проблема. Возьмите тестер, проверьте его функциональность. Если работает, продолжаем поиски проблемы. Если же предохранитель вышел из строя, достаточно просто приобрести новый. Стоит он дешево, потому проблем с поиском и покупкой возникнуть не должно.
Поскольку старый предохранитель сгорел, просто взять новый, поставить его на место и якобы завершить ремонт у вас не получится

Крайне важно разобраться, почему именно старый предохранитель перегорел. Разобраться в том, как снять прикуриватель на ВАЗ 2114, довольно просто

Обязательно проверьте качество контактов в колодках при выходе из монтажного блока. Обозначается она Х1. На данной колодке имеются соединения от прикуривателя, расположенного в салоне. Если причина в контактах, подтяните их.
Самая популярная проблема неисправности прикуривателя — это ошибки самого автовладельца в процессе эксплуатации. При подключении внешних устройств к прибору, не нужно выкручивать штекеры в разные стороны. Из-за этого пластины замыкаются, прикуриватель попросту перестает работать.
Другая довольно распространенная проблема — это перегоревшая лампочка подсветки
Ее достаточно просто заменить, но для этого предварительно извлекается наш прибор из своего гнезда.
Обратите внимание на подвижную сердцевину вашего прикуривателя. Изучите ее внешне, проверьте качество и целостность витков пружины
При наличии повреждений вам придется заменить данный элемент. Проблема заключается в том, что сердцевина отдельно не продается, в магазинах автозапчастей предлагается исключительно сборная конструкция. Единственный вариант поиска — это всевозможные автомобильные барахолки, где дедушки продают запчасти от своих старых машин. Несмотря на кажущуюся абсурдность, в подобных местах часто можно отыскать отличные детали для таких автомобилей как ВАЗ 2114.

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар. Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации. Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников. Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала. Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом. Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если заднее стекло запотевает, а обогрев перестал работать, проверьте предохранители F4 и F7, реле, контакты элементов обогрева на стекле, которые могли обгореть или окислиться, а также кнопку-выключатель. Обогрев использует высокий ток, не лишним будет проверить дорожки на плате монтажного блока около указанных предохранителей и реле. Провод, идущий от выключателя к заднему стеклу мог перетереться и стать одной из причин.

К8 – реле дальнего света. Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще. Проверьте подрулевой выключатель дальнего света, его контакты. При движении на себя фары должны мигать дальним светом, при переключении от себя переключать ближний свет на дальний. Если дальний моргает, но не переключается, скорее всего дело в нём.

К9 – реле ближнего света.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Как определить неисправность предохранителя

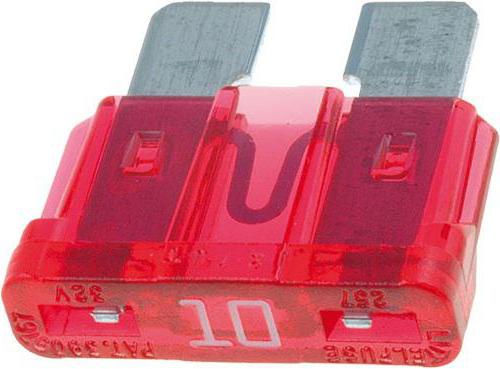

При выявлении неисправности какого-либо электроприбора диагностику лучше всего начинать именно с предохранителя. Это самое слабое звено цепи. К тому же проверить защитный элемент проще всего.

Итак, если в вашей «пятнадцатой», например, перестал работать звуковой сигнал, не спешите разбирать рулевое колесо или само устройство. Поднимите капот, найдите основной монтажный блок и откройте его. Далее отыщите соответствующий предохранитель. Для удобства воспользуйтесь схемой блока, изображенной на его крышке. С ее помощью можно не только понять, какой и где предохранитель ВАЗ-2115 расположен, но и узнать его обозначение. В нашем случае это F5.

Перед тем как проверить нужный защитный элемент, его необходимо изъять из платы. Для этого в монтажном блоке есть специальный пинцет. С его помощью извлеките предохранитель из посадочного места и осмотрите его, а также контакты на плате.

Проверяют предохранители при помощи обычного автотестера или мультиметра путем его «прозвона». Перегоревший элемент восстановлению не подлежит. Его необходимо только заменить на аналогичный с таким же расчетным током.
