Хендай акцент: предохранители и реле, их назначение

Видео «Сервисный разъем и салонные ПП»

Перед снятием предохранителя выключите соответствующую цепь, затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен. Всегда используйте предохранители требуемой мощности. Никогда не используйте предохранитель другой мощности и не заменяйте его чем–нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник неисправности

Ток, защищаемый предохранителем, указан сверху на предохранителе: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации. Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности

В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из–за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте в автомобиле комплект запасных предохранителей различной мощности. Они должны быть закреплены у основания блока предохранителей.

Если вы считаете, что соединение не в порядке, разберите соединение и зачистите до чистого металла контактную поверхность и клемму провода или поверхность заземляемого элемента. Удалите полностью грязь и следы коррозии, затем при помощи ножа удалите слой краски для того, чтобы получить надежное соединение металла с металлом. При сборке надежно зафиксируйте соединение; при установке клеммы провода используйте зубчатые шайбы между клеммой и кузовом. После подсоединения для предотвращения образования коррозии нанесите на соединение слой вазелина или силиконовой смазки.

Блок предохранителей в салоне, приборной панели

Дополнительно

Сохраняйте у себя полезные материалы!

↵

В каждом автомобиле функцию защиты от перенапряжения в электрооборудовании выполняет блок предохранителей. Автомобиль Хендай Акцент оснащен тремя такими блоками, два из которых находятся в салоне, а один — под капотом.

Причиной поломки бензонасоса, прикуривателя, аудиосистемы или другого электрооборудования может стать перегоревший предохранитель. Их электросхему можно найти на обратной стороне накладки, которая защищает монтажный блок.

Симптомы поломки

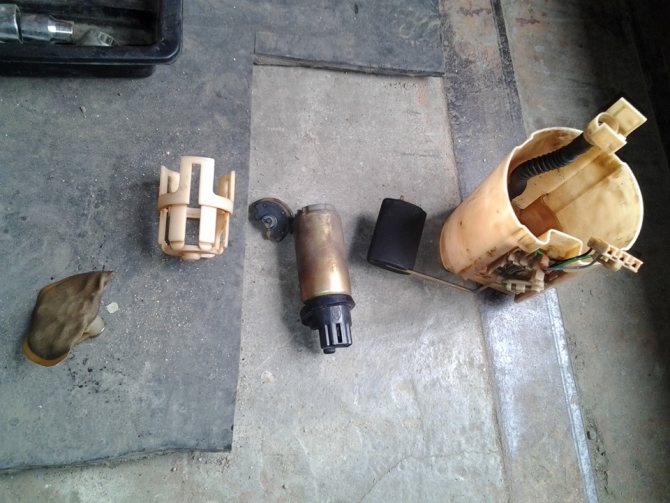

Топливный насос состоит из нескольких частей – ротора, статора, щеток, корпуса, помпы. И все они постоянно испытают нагрузки – происходит трение, которое уничтожает даже металлические элементы. На автомобилях Hyundai Accent можно выделить следующие симптомы поломки бензонасоса:

1. Плавают обороты при нестабильной работе (то включится подача топлива, то отключится). Это может быть причиной выхода из строя датчика давления топлива.
2. Иногда появляются в цилиндрах вспышки, но сразу же пропадают. Мотор не заводится, либо глохнет сразу же после запуска.
3. Топливо не поступает в камеры сгорания и рампу. Свечи зажигания исправны, искра присутствует.
4. При некоторых поломках холостой ход стабилен, но при увеличении скорости мотор глохнет, так как ему не хватает бензина.
5. Перестает работать бензонасос при включении зажигания – отсутствует характерный звук.
6. Сильный шум (скрежет, рев) со стороны насоса.
7. При езде ощущаются провалы и дергания, уменьшается мощность двигателя.

Читать также: Лексус лх 470 фото 2006 Если на Хундай Акцент появляется сильный шум от моторчика – это признак того, что «жить» ему осталось недолго и скоро потребуется замена. Стоимость оригинального высокая, поэтому можно заменить его на аналогичный – BOSCH с артикулом 0.580.453.453, устанавливаемый на отечественные автомобили ВАЗ-2110.

Но в некоторых магазинах цена товаров может отличаться и окажется так, что десяточный стоит больше, чем оригинальный Хендай. Примерная стоимость:

1. Насоса десятки – 1800 рублей.
2. Насоса Хюндай – 3200 рублей.

Разница чуть ли не вдвое, а характеристики одинаковые. Да и ресурс достаточно высокий, поэтому лучше приобретать неоригинальное изделие. А ходит топливный насос десятки столько же, сколько и Акцента.

Описание предохранителей Hyundai Accent: характеристики, фото и видео

Как известно, блок предохранителей (далее — БП) в любом автомобиле играет важную функцию — он защищает от перенапряжения и выхода из строя электрооборудование машины. Сейчас мы вам расскажем, где расположены плавкие предохранители Хендай Акцент (далее — ПП), сколько их всего в этой модели автомобиля и за что они отвечают. Также вы узнаете, как произвести их замену.

Расположение и электросхема

Если вы заметили, что какое-либо устройство или часть электрооборудования стала некорректно работать или вовсе вышла из строя, не нужно спешить менять сломавшийся элемент. Для начала необходимо проверить состояние ПП. Иногда причина неработающих фар, печки, бензонасоса, кроется именно в выходе из строя ПП.

Обратите внимание: если вышло из строя реле или ПП бензонасоса, то запуск двигателя будет невозможным. Как и любое транспортное средство, Хендай Акцент оснащен блоками предохранителей

Причем в случае с этой моделью авто их целых три

Как и любое транспортное средство, Хендай Акцент оснащен блоками предохранителей. Причем в случае с этой моделью авто их целых три.

Также помните о том, что схема и предназначение элементов наносится на внутреннюю сторону пластиковой накладки, которая защищает БП.

БП в салоне

В салоне автомобиля, как сказано ранее, расположено несколько БП. Один из них находится со стороны водительского сидения, в районе левой ноги. Чтобы добраться до него, необходимо снять пластиковую декоративную накладку, которая находится на торпеде.

Схема БП, расположенного в салоне Хендай Акцент

Ниже предлагаем вам ознакомиться с назначением каждого компонента устройства.

Описание назначения деталей БП, который находится в районе водительского сидения в салоне Хендай Акцент

Второе устройство находится за дополнительным бардачком в салоне. Если быть более точным, то там установлены реле, а не предохранители. Они предназначены для защиты более мощных потребителей энергии.

Как вы видите, большинство электрических компонентов автомобиля, для работы которых требуется напряжение, защищены плавкими предохранителями и реле.

Процедура снятия и замены

В процессе смены ПП нет ничего сложного. С этим может справиться даже начинающий автомобилист. Единственное, что вам нужно знать — это место расположения ПП, который необходимо заменить, а также несколько нюансов. К примеру, все работы по смене ПП необходимо проводить при отключенном аккумуляторе и выключенном зажигании.

Итак, приступим к замене ПП.

1. Для начала определитесь с тем, что вам необходимо заменить. В соответствии с предоставленными схемами вы должны понять, в каком именно БП необходимо менять реле или предохранитель.
2. Когда вы поняли, какой блок вам нужен, откройте капот.

   Даже если вам необходимо менять ПП в блоке, установленном в салоне, все равно откройте капот и отключите аккумуляторную батарею. Для этого не нужно ее полностью снимать, достаточно отключить только минусовую клемму. Перед этим не забудьте выключить зажигание.

3. Далее, вам нужно открыть крышку монтажного блока.

   Если у вас не получается сделать это руками, то можете воспользоваться отверткой с плоским наконечником.

4. Сделав это, вы получаете доступ ко всем ПП. Если вы точно знаете, какую именно деталь вам необходимо заменить, демонтируйте ее при помощи специального пинцета или руками. Если вы не уверены в работоспособности элемента, то это можно проверить визуально.

   Для этого демонтируйте определенный предохранитель и просто посмотрите на него: внутри компонента проходит плавкая нить. Если она выгорела или оборвалась, то ПП нужно менять.

Обратите внимание! Ни в коем случае не устанавливайте в блок самодельные предохранители в виде куска проволоки или обычной канцелярской скрепки. Такие махинации могут спасти вас на время, но последствия от них могут быть катастрофическими

Заменив ПП, проверьте работоспособность необходимого устройства. Если проблема заключалась именно в ПП, то оборудование будет работать.

То есть, если на ПП нанесена цифра 10, то желательно в месте установки этой детали использовать 10-амперные предохранители.

Если нет возможность заменить ПП на деталь с таким же номиналом, то в качестве исключения на время можно эксплуатировать устройство с большим или меньшим номиналом. Но его нужно будет заменить при первом удобном случае.

Видео «Сервисный разъем и салонные ПП»

В этом видео автор показал расположение салонного БП и сервисного разъема для диагностики на примере автомобиля Хендай Солярис. Для моделей Акцент место расположения БП будет идентичным.

• Как поменять ремень кондицинера на Хендай Акцент самому?
• Проводим замену масла в АКПП Хендай Акцент
• Как заменить хладогент на Хендай Акцент

Не работает прикуриватель на Хендай Акцент

Хорошо то, что на легковом автомобиле Хендай Акцент (Hyundai Accent), пятнадцати амперный предохранитель защищает только одну электрическую цепь прикуривателя. Поэтому, когда технически неграмотные водители пытаются использовать гнездо прикуривателя в качестве розетки, для подсоединения внешних потребителей электрической энергии, обладающих большой мощностью, данный предохранитель сгорает.

Водителю, найти место расположения этого предохранителя не сложно, нужно лишь наклониться и открыть не большую «дверцу», которая расположена рядом с его левой ногой в кик панели. В этом монтажном блоке всего два предохранителя синего цвета, тот, который защищает электрическую цепь прикуривателя, расположен во втором столбике (он третий снизу, если не считать гнездо резервного предохранителя).

Перегоревший предохранитель удаляем, а вместо него ставим запасной. Если он, после включения зажигания, тоже сгорит, значит, придётся искать место короткого замыкания, которое чаще всего бывает в самом гнезде прикуривателя. Происходит это из-за того, что нештатные штекера, вставляемые в это гнездо раздвигают усики центрального контакта, а если они коснутся внутренней части корпуса гнезда прикуривателя, то произойдёт короткое замыкание, в результате которого и сгорает этот предохранитель.

Чтобы устранить короткое замыкание усики придётся подгибать так, чтобы они не касались корпуса гнезда прикуривателя. Но бывают случаи, когда после короткого замыкания усики подгорают настолько, что уже не могут выполнять предназначенную для них функцию. В этом случае прикуриватель придётся заменить, на новый. Для его приобретения Вам потребуется вот этот каталожный оригинальный код: 9511024001.

Если водитель пользуется прикуривателем по его прямому назначению, а также использует это гнездо для подсоединения дополнительных устройств, то может возникать неисправность, связанная с тем, что нагревательный элемент перестаёт фиксироваться в нажатом положении, поэтому его разогрева не происходит. В этом случае, чтобы заставить нагревательный элемент разогреться, водителю приходится удерживать его в нажатом положении достаточно долго рукой, что неудобно для процесса управления автомобилем.

Виновником этой неисправности опять становятся усики центрального контакта, они слегка раздвинулись, но лишь на столько, что нагревательный элемент перестал в них фиксироваться.

Блок реле в салоне

Реле в салоне Хендай Акцент

Блок с электромагнитными реле располагается в салоне, прямо за маленьким вещевым ящиком. Описание и назначение (по рисунку):

1. Включения системы EBD (распределения тормозного усилия).
2. Включения задних противотуманок.
3. Главное реле СУД.
4. Головного освещения.
5. Стеклоочиститель и омыватель.
6. Включения АБС.
7. Электростеклоподъемники.
8. Обогрев заднего стекла.
9. Клаксон.
10. Указатели поворота и аварийка.

Для модели Accent электрические схемы можно найти в руководстве. В статье приведены только схемы расположения предохранителей и электромагнитных реле, расположенных в монтажных блоках моторного отсека и салона.

Как заменить предохранители на Хендай Акцент

Хендай Акцент оснащен бортовой сетью с напряжением в 12 В. Электрооборудование в этом автомобиле выполнено по однопроводной схеме, для которой характерно соединение потребителей с «массой». Если двигатель Хендай выключен, тогда потребители функционируют за счет блока питания. В противном случае питание подается от генератора переменного тока.

Основные задачи

Каждая электрическая цепь Hyundai Accent защищена электроэлементами, которые находятся в монтажном блоке реле. Блоки предохранителей расположены в салоне и в моторном отсеке.

https://youtube.com/watch?v=e18Bp8y-vR0

Необходимо учесть, что такие мощные агрегаты, как фары и электробензонасос, подключаются через реле, установленные в соответствующем блоке. Схема данных элементов, изображенная на внешней стороне крышки, позволяет правильно заменить вышедший из строя агрегат.

Блок реле размещен в салоне автомобиля слева (под панелью приборов). Монтажный блок предохранителей закрыт специальной крышкой, на внутренней стороне которой начерчена соответствующая схема расположения предохранителей.

Чтобы снять предохранитель прикуривателя либо иного агрегата, потребуется выключить зажигание, демонтировав его из контактов. Если он перегорел, тогда провод будет расплавленным либо порванным. Рекомендуется использовать электрозащиту нужной мощности. Нельзя заменять данный прибор иной деталью и больше 1 раза.

Если он предназначен для защиты нескольких цепей, тогда потребуется отыскать то соединение, из-за которого перегорел рассматриваемый агрегат.

Автомеханики рекомендуют иметь в автомобиле запасные предохранители разной мощности. Их крепят к основанию соответствующего блока.

Правила замены

Необходимо отметить, что автомобили производителя ТагАЗ, как и Хюндай, могут быть оснащены блоками нового и старого образов. Первая система состоит из ножевидных предохранителей. Следует учесть, что между блоками разных конструкций нет взаимосвязи.

Чтобы заменить электрозащиту на старой системе, потребуется освободить 2 защелки. Затем снимают крышку данного блока. С помощью схемы демонтируют вышедшее из строя реле. Снимают предохранитель. Перед его заменой устраняют причину перегорания. Нельзя заменять вышедший из строя элемент иным по номиналу аналогом, в том числе жучками из проволоки.

Если необходимо провести подобные работы на блоке нового образца, тогда потребуется снять крышку. Ее защелки расположены сбоку. Чтобы вытащить предохранитель, применяют пинцет. Его установка производится в обратном порядке.

Предохранитель нужно заменить, если последний элемент пришел в негодность. При проведении вышеописанной работы нужно помнить, что новое реле устанавливают после выявления и устранения причины неисправности старого аналога. Можно применять на Акценте только предохранители стандартной комплектации, величина тока которых соответствует аналогичному показателю, указанному на их корпусе.

Реле и предохранители в Акценте – схема монтажных блоков реле и предохранителей в Hyundai Accent Tagaz

Записаться КонтактыБлок реле и предохранителей под капотом:1 – предохранитель 100А цепи генератора;  2 – предохранитель 50А комплексный (цепей электропривода блокировки двери, аварийной сигнализации,  сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ);  3 – предохранитель 30А цепи ламп головного и габаритного света;  4 – предохранитель 20А цепи блока управления двигателем;  5 – предохранитель 30А цепи пуска двигателя и катушек зажигания;  6 – предохранитель 20А цепи вентилятора радиатора системы охлаждения двигателя;  7 – разъем электропроводки;  8 – реле вентилятора отопителя;  9 – реле звукового сигнала;  10 – предохранитель 10А цепи лампы освещения салона;  11 – предохранитель 10А цепи головного устройства системы звуковоспроизведения;  12 – реле 2 вентилятора теплообменника конденсатора системы кондиционирования;  13 – реле муфты компрессора кондиционера;  14 -гнездо реле противотуманных фар;  15 – резервное гнездо предохранителя;  16 – предохранитель 15А регулятора холостого хода и датчика положения распределителного вала;  17 – предохранитель 10А цепи блока управления двигателем;  18 – реле вентилятора радиатора системы охлаждения двигателя;  19 – предохранитель 10А цепи включения кондиционера;  20 – реле 1 вентилятора теплообменника конденсатора системы кондиционирования;  21 – предохранитель 10А цепи блока управления двигателем;  22 – предохранитель 10А цепи муфты компрессора кондиционера;  23 -предохранитель 10А цепи звукового сигнала;  24 – предохранитель 15А цепи противотуманных фар;  25 – предохранитель 10А цепи правой лампы головного света;  26 – предохранитель 10А цепи левой лампы головного света;  27 – предохранитель 10А цепи ламп габаритного света правого борта автомобиля;  28 – предохранитель 10А цепи ламп габаритного света левого борта автомобиля;  29 – реле ламп габаритного света;  30 – резистор предварительного возбуждения генератора;  31 – реле стартера;  32 – предохранитель 20А цепи вентилятора теплообменника конденсатора системы кондиционирования;  33 – предохранитель 30А цепи электростеклоподъемников;  34 – предохранитель 30А цепи блока управления АБС;  35 – гнездо реле постоянно включенного ближнего света;  36 – реле топливного насоса;  37 – предохранитель 30А цепи блока управления АБС;  38,39 – гнездо диода;  40 – предохранитель 30А цепи вентилятора отопителя.  Предохранители в салоне (у левой ноги внизу):1 – предохранитель 10А цепи указателей поворота;  2 – предохранитель 10А цепей АБС, контрольных ламп в комбинации приборов;  3 – предохранитель 10А цепи комбинации приборов;  4 – предохранитель 15А цепи подушки безопасности;  5 – предохранитель 10А цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач;  6 – предохранитель 10А цепи электрического привода блокировки двери (ЦЗ);  7 – предохранитель 10А цепи аварийной сигнализации;  8 – предохранитель 10А цепи сигналов торможения;  9 – предохранитель 20А цепи обогрева заднего стекла;  10 – предохранитель 10А цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар (опция), вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, протизотуманных фар, противотуманного света в задних фонарях;  11 – предохранитель 20А цепи очистителя и омывателя ветрового стекла;  12 – предохранитель 10А цепи обогрева сиденья (опция);  13 – предохранитель 10А цепи АБС;  14 – резервное гнездо предохранителя;  15 – предохранитель 15А цепи прикуривателя;  16 – предохранитель 10А цепи наружных зеркал с электроприводом;  17 – предохранитель 10А цепи кондиционера;  18 – резервное гнездо предохранителя.  Блок реле в салоне (за маленьким бардачком, вид снизу):1 – реле электронного распределения тормозных усилий (EBD);  2 – реле противотуманного света в задних фонарях;  3 – главное реле системы управления двигателем (для наглядности крепление отсоединено);  4 – реле ламп головного света;  5 – реле очистителя и омывателя ветрового стекла;  6 – реле АБС;  7 – реле электростеклоподъемников;  8 – реле обогрева заднего стекла;  9 – реле звукового сигнализатора;  10 – реле указателей поворота и аварийной сигнализации.  Еще одно проблемное место с перемычками о котором многие и не догадываются. Блочок перемычек прячется между крылом и блоком предохранителей. Чтоб до него добраться нужно выкрутить один болт на 10 (слева) и ослабить другой на 10 (справа) – фиолетовые стрелки.

На перемычки попадает влага и они окисляются. Указано красной стрелкой указан. Мы уже рассказывали о таком ремонте у нас на сайте.

|

Возврат к списку

Блок предохранителей и реле Хендай Акцент: описание, расшифровка

Accent

СодержаниеДиагностикаКоды ошибокВывод Многие владельцы HYUNDAI ACCENT сталкивался с тем, что бортовой компьютер периодически выдает

Accent

СодержаниеПередние тормозные колодки на АкцентАналоги передних колодок для AccentЗадние колодки на AccentАналоги задних колодок для АкцентКогда

Accent

СодержаниеПередние амортизаторы Hyundai Accent III (Верна)Аналоги передних амортизаторов на Хендай Акцент ВернаЗадние амортизаторы на Акцент MCАналоги

Accent

СодержаниеАнтифриз в Хендай: что залит от производителяКакой антифриз можно заливатьКогда нужно менять антифриз на Хендай Антифриз для

Accent

Что выбрать при покупке машины: автомат, механику или вариатор? А бывают ещё и роботы! Автоматическая коробка

Accent

СодержаниеРасход горючего согласно данных заводаРасход топлива по показаниям владельцевВывод Расход горючего — один из самых спорных моментов.

Другие причины неисправностей бензонасоса

Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.

Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Что делать, если машина стала хуже разгоняться, не набирает скорость, есть провалы при разгоне. Почему мотор не тянет, как найти причину снижения мощности.

Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.

Где находятся предохранители Hyundai Accent

Заменить поврежденные элементы в предохранительном блоке не составит особого труда – вся процедура проста и выполняется по интуитивно понятному сценарию. Наибольше трудностей у водителей возникает в момент поиска поврежденного элемента – на разных поколениях Hyundai Accent может быть установлено 2 или 3 блока.

В зависимости от модели, в салоне автомобиля может присутствовать 1 или 2 блока, отдельный блок будет расположен в подкапотном пространстве:

Первый салонный блок находиться возле водительского сидения по левую сторону – для обеспечения свободного доступа придется снять декоративную накладку в торпеде автомобиля;
Второй блок предохранителей будет расположен за дополнительным бардачком в салоне. В некоторых версия Hyundai Accent там будет расположены только несколько реле, в других – реле и несколько ячеек для предохранителей;
Под капотом блок расположен по левую сторону двигателя

Все предохранители под капотом находятся в герметичном боксе, который фиксируется на пластиковых защелках – при демонтаже важно не повредить крепления, в противном случае в систему быстро попадет влага, что приведет к коррозии самого блока и окислении фишек.

Чтобы облегчить поиск неисправного элемента требуется помнить, что в подкапотном пространстве будут расположены предохранители, отвечающие за магистральную проводку, двигатель и электрооборудования автомобиля, а в салоне – защитные элементы для дополнительного оборудования и опции комплектации.

Салонные блоки предохранителей

Один из салонных блоков на Хендай Акцент расположен слева от ноги водителя. Для получения доступа к нему нужно снять пластиковую крышку, которая закрывает торпеду. Сняв накладку, можно увидеть 18 предохранителей, которые отвечают за работу электрообрудования.

Описание салонного блока предохранителей Хендай Акцент, который находится с левой стороны от водителя:

Еще один блок предохранителей Хендай Акцент находится в салоне за «ящиком для перчаток» (бардачком). В нем находятся не предохранители, а реле, функция которых состоит в защите мощных энергопотребителей Хендай.

Описание салонного блока предохранителей Хендай Акцент, который находится за бардачком:

Видеоролик о салонных предохранителях на Хюндай Акцент:

Советы для автомобилистов

Определить то, что на легковом автомобиле Хендай Акцент (Hyundai Accent), двигатель не заводится по причине отказа в работе топливного насоса (бензонасоса), достаточно просто. Ведь после поворота ключа зажигания в положение IGN (зажигание включено), водитель в течение пары секунд должен слышать шум работающего электродвигателя бензонасоса, который должен поднять давление в топливной рампе, а затем отключиться. Если же этого звука нет, придётся выяснять, где находится неисправность в данной электрической цепи, которую обычно начинают искать с проверки состояния реле топливного насоса.

Расположено данное реле в монтажном блоке под капотом автомобиля. Когда водитель открывает крышку этого блока, стоя со стороны левого переднего колеса автомобиля, то реле топливного насоса голубого цвета будет стоять в монтажном блоке в середине крайнего левого ряда. Проверить данное реле можно путём его замены на аналогичное реле, которое должно быть заведомо исправным. Если бензонасос и в этом случае не будет работать, тогда нужно будет выяснить, в каком состоянии находится его электродвигатель.

Для этого, необходимо подать напряжение на его клеммы напрямую с аккумуляторной батареи. Для этого снимаем заднее сиденье и крышку люка, чтобы добраться до колодки бензонасоса, разъединив которую увидим пять клемм. Верхние три клеммы относятся к датчику уровня топлива, а две нижних клеммы (плюс и минус) к топливному насосу.

Если, в результате этой проверки, бензонасос начнёт работать, значит с ним всё в порядке. Для дальнейшего поиска неисправности понадобится тестер, чтобы проверить подаётся ли напряжение на контакты разъёма колодки бензонасоса. При отсутствии напряжения в 12 вольт придётся прозвонить провода от этого разъёма до монтажного блока. Иногда виновником отсутствия напряжения становится главное реле, через которое подаётся напряжение на обмотку реле топливного насоса. Находится оно в блоке реле расположенным слева от рулевой колонки за небольшим бардачком. Установлено на боковине кузова, крайнее левое.

Достаточно часто причиной отказа электродвигателя бензонасоса включаться становиться сигнализация, которая блокирует подачу напряжения к его клеммам. Происходить это может либо по причине выхода из строя реле сигнализации, либо по причине не качественных скруток проводов при её монтаже.
