Предохранители и реле audi 80 b4

Дополнительный блок реле в салоне

Для доступа к блоку открутите 4 шурупа и снимите защитную крышку.

На разных модификация не все реле могут быть заняты.

Описание

1. Система АБС
2. Сигнальная лампа ремней безопасности
3. Блок управления внутренним освещением
4. Блок реле муфты кондиционера
5. Стеклоочиститель и стекло омыватель заднего стекла
6. Устройство контроля давления масла, блок управления переднего освещения
7. Не используется
8. Не используется
9. Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
10. Не используется
11. Не используется
12. Пассажирские сиденья с подогревом
13. Водительское сиденье с подогревом
14. Реле люка на крыше автомобиля
15. Блок управления люком и дверными стеклами с электроприводом
16. Блок управления люком и дверными стеклами с электроприводом
17. Реле сигнальных ламп противоугонной сигнализации
18. Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Изменения для дизельных автомобилей

5 — реле электротока 12 — реле акустического сигнала (не закры­тая дверь, не пристегнутый ремень) 13,14 — реле управления рециркуляцией ОГ 15 — реле контроля ламп освещения 18 — реле 3-й скорости вращения вентиля­торов обдува радиатора (обычно это 2­я скорость) К — предохранитель вентилятора обдува радиатора S — предохранитель электротока.

14.2.1.3. Места расположения и идентификация предохранителей

Места расположения и идентификация предохранителей (Audi-80/ 90)

Места расположения и идентификация предохранителей (Audi-80/ 90, 80/ 90 Quattro и Купе, начиная с моделей 1989 г.в.)

Резистор

Вышедший из строя резистор печки является довольно распространённой неисправностью среди владельцев автомобилей Audi 80.

При этом устранить такую поломку самостоятельно не так сложно. Тут не обязательно обращаться в автосервис и платить кому-то деньги за сравнительно элементарный ремонт. Вам лишь потребуется новый резистор, а также понимание расположения искомого объекта.

Определить, что на Audi 80 не работает печка именно по причине отказа резистора, не сложно. Явным признаком такой неисправности является включение отопителя исключительно на 4 скорости, в то время как 1, 2 и 3 режимы обдува вентилятора не включаются.

Да, первым делом рекомендуется проверить состояние контактов в блоке управления, а также целостность проводов. Нельзя исключать, что дело в них. Но если проверка не показала никаких проблем в электроцепи, тогда дело в резисторе сопротивления отопителя. Он периодически перегорает, а потому нуждается в замене.

Если говорить о расположении, но резистор вы найдёте непосредственно на электромоторчике печки. Для доступа к нему потребуется открыть вещевой ящик и снять его с рельс. Фактически добраться до резистора предельно просто, если вы умеете снимать бардачок.

Воздуховод отопителя салона

Нужно отключить разъём с проводами и снять резистор с защёлок. Выходит из строя резистор по причине того, что сгорает тепловой предохранитель. Его нужно заменить, чтобы восстановить работоспособность элемента.

Решать автомобилисту, но владельцы Audi 80 обычно используют 2 метода:

• покупают новый резистор и устанавливают его на место старого;
• восстанавливают старый резистор сопротивления путём кустарного ремонта.

Объективно лучшим решением будет покупка нового элемента, который имеет гарантии качества от производителя. Но такой вариант более затратный в финансовом плане

А поскольку многим важно сэкономить, стоит описать вариант с ремонтом и восстановлением резистора

• Здесь можно взять кусочек проволоки. Но вариант не самый лучший. Предпочтительнее использовать простой предохранитель номиналом 10 Ампер;
• С помощью кусачек откусывается старый предохранитель, а на его место прикручивается новый 10-амперный элемент;
• Используя медные провода в защитной оболочке, а также изоленту, соединяются контакты резистора с контактами плавкого предохранителя;
• Далее узел собирается в обратной последовательности;
• Проверяется работоспособность отопителя на всех скоростях.

Опыт автомобилистов показывает, что такая схема ремонта резистора сопротивления печки на автомобилях Audi 80 имеет полное право на существование. Но если вы сомневаетесь, просто купите новый резистор, и поменяйте его согласно инструкции. Это дело буквально на 10 минут вашего времени.

Радиатор системы отопления

Хотя предохранители, реле и резисторы являются маленькими элементами автомобиля, они могут сыграть ключевую роль во многих вопросах. Включая и работоспособность системы отопления на автомобилях Audi 80 в разных кузовах.

Причём проверить состояние рассмотренных компонентов довольно просто. Автопроизводитель предусмотрел удобный доступ к блоку предохранителей, резистору. Даже блок управления отопителем разобрать не так сложно, как некоторым может показаться. Несколько защёлок и крепёжных винтов отделяют вас от него.

Где искать предохранитель

Для начала разберёмся с предохранителем печки на Audi 80. Вне зависимости от того, какой кузов актуален для вашей машины, б3 или б4, расположение и схема используются одинаковые.

Искать нужный вам блок следует в подкапотном пространстве. Открыв капот своей Audi, вы увидите там блок предохранителей. Смотреть нужно в район под лобовым стеклом. Учтите, что сразу его можно и не заметить, поскольку блок прикрывается специальной пластиковой крышкой. Это необходимо для защиты от внешних пагубных воздействий в виде мусора и влаги.

В общей сложности в предохранительном блок Audi 80 расположен 31 элемент, а также 4 дополнительных компонента, так называемых запасных. Расположение предохранителей и реле актуально для В4 и В3, потому схему можно считать универсальной.

Здесь же вы найдёте специальный разъём. Его используют в ситуациях, когда требуется подключить тестер или иное диагностическое оборудование для проверки состояния, ошибок и работоспособности бортового компьютера вашей Audi 80.

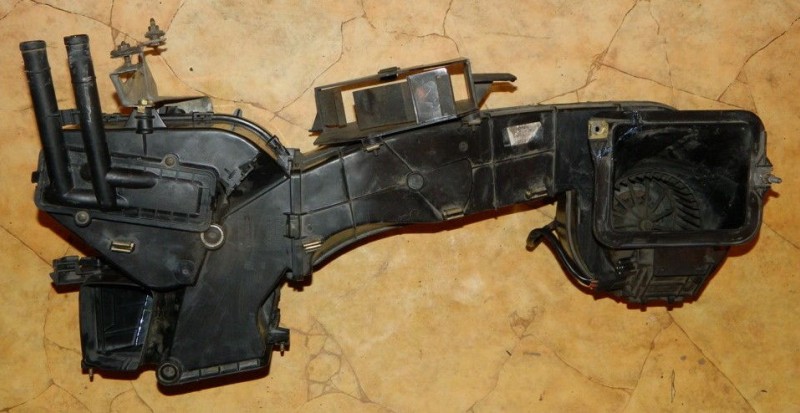

Разобранный отопитель салона

Если говорить про интересующий нас вентилятор печки, то он располагается под 17 номером и имеет номинал 30 Ампер. При замене используйте исключительно аналогичный компонент с таким же номиналом. Брать предохранители на большее или меньшее количество ампер категорически не рекомендуется.

Чтобы не возникало никакой путаницы при поиске нужного предохранителя, опирайтесь просто на крышку предохранительного блока. С обратной стороны указаны соответствующие метки, позволяющие понять, где какой предохранитель или реле, и за что они отвечают.

С процедурой замены перегоревшего элемента также не должно возникать сложностей. Работа предельно простая, если действовать по инструкции и отталкиваться от основных рекомендаций. Замена предохранителя на Audi 80 выполняется в следующей последовательности:

• Для начала выключите двигатель, и поднимите капот. Обязательно уберите минусовую клемму с аккумуляторной батареи автомобиля, чтобы полностью обесточить машину. Снимать и убирать всю батарею вовсе не обязательно. Достаточно снять минус;
• Используя отвёртку, снимите защитную крышку с предохранительного блока. Переверните крышку, чтобы увидеть схему расположения, актуальную для вашего блока. Хотя детального описания там нет, но нанесённые символы вполне позволяют разобраться, где какой предохранитель и реле, а также какие защитные функции они выполняют;
• Также на крышке должен быть закреплён специальный пинцет. Но поскольку Audi 80 является уже довольно старым автомобилем, пинцеты могли затеряться за долгий срок службы. Не стоит пытаться вручную вытащить предохранитель, поскольку можно легко случайно повредить другие плавкие элементы. Лучше использовать нечто вроде пинцета из маникюрного набора, либо небольшие плоскогубцы;
• Извлеките предохранитель электровентилятора печки и визуально проверьте его состояние. Если он оплавился и деформировался, тогда точно вентилятор не включается из-за отсутствия питания, которое оборвал предохранитель;
• Возьмите аналогичный предохранитель с таким же номиналом, и аккуратно вставьте его в гнездо вместо старого элемента защиты электровентилятора печки.

Остаётся лишь проверить отопитель на предмет работоспособности. Учтите, что предохранители не сгорают просто так. Для этого должна быть соответствующая причина. Нужно понять, из-за чего предохранители горят, и устранить неисправность.

Обычно это связано с износом электромоторчика, а также с проблемами в электропроводке. Иногда контакты окисляются, либо же образуются повреждения самих проводов, обрывы и пр. Рекомендуется проверить состояние проводки, ведущей к электромотору печки, и при необходимости заменить их и зачистить все контакты.

Если не устранить причину, новый предохранитель сгорит так же быстро, как и предыдущий. Дальнейшие постоянные замены предохранителей будут совершенно бессмысленными, пока есть причина, способствующая перегрузке электроцепи печки.

Отопитель салона в собранном виде

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Замена предохранителей на Ауди 80 Б3

Подготовительный этап:

• Набор новых модулей;
• Пинцет для извлечения предохранителей;
• Отвертка, трещотка, головка на «10» для отвинчивания платы с модулями.

Последовательность действий:

• Помещаем машину на ровную площадку, блокируем задний ряд колес противооткатными башмаками, активируем стояночный тормоз с целью предотвращения произвольного отката;
• Открываем капот, отсоединяем клеммы от аккумулятора, отщелкиваем пластиковую крышку, под которой расположена плата с предохранителями;
• На тыльной стороне крышки нанесена маркировка, распиновка по каждому из модулей. Отыскиваем по порядковому индексу, извлекаем пластмассовым пинцетом;
• На штатное место вставляем новый модуль, закрываем крышку.

Чтобы демонтировать монтажный блок в сборе необходимо открутить два болта, отсоединить колодки с проводами, после чего извлечь плату целиком. Проводим профилактику, устанавливаем назад на штатное место.

Так как на автомобиле Ауди 80 Б3 предустановлены модули цилиндрического типа, отличить исправный от неисправного не сложно. В первом случае плавильный элемент будет целым, не поврежденным.

Сверху монтажной платы предустановлены реле – коммутаторы. Для их замены необходимо с тыльной стороны отсоединить колодку с проводами.

Автовладельцы Ауди 80 Б3 практикуют переоборудование штатного монтажного блока новым с предустановленными предохранителями ножевого типа.

Процесс достаточно сложный, самостоятельно переоснастить систему электрического питания сложно. Потребуется наличие специального оборудования, проводов, клемм, контактов.

Рекомендации по техническому обслуживанию предохранителей

• После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости. Не допускайте скопление конденсата в пластиковом корпусе;
• Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах;
• Не устанавливайте модули защиты с повышенным или пониженным силы тока. Это приведет к снижению функциональности оборудования, механизмов, агрегатов;
• Целостность предохранителей проверяйте специальным оборудованием — мультиметром. При необходимости обращайтесь за помощью к специалистам СТО.

Средний ресурс эксплуатации предохранителей, реле – коммутаторов на Ауди 80 (В3) 45 – 50 тыс. км.

Диагностика электросистемы своими руками

Используя электросхемы, можно проанализировать состояние автомобиля, понять его принцип работы и в случае проявления каких-либо неисправностей полностью убрать их. А теперь расскажем про саму диагностику основных деталей и компонентов электрики автомобиля. Есть несколько способов для проведения проверки сломанного оборудования:

1. Проверка функционирования предохранителей. Данные устройства являются очень уязвимыми, поэтому быстро выходят из строя, деформируются. Диагностировать состояние этих приборов можно как при помощи внешнего осмотра, так и при измерении его внутренних характеристик (силы тока, напряжения, сопротивления) мультиметром. При коротких замыканиях следует вынуть все предохранители из устройства, а после этого измерять нужные характеристики. Однако, при обнаружении вышедших из строя участков цепи не стоит останавливать диагностику. Возможно в схеме есть сразу несколько неисправных участков;
2. Проверка любого участка цепи на короткое замыкание. Чтобы провести диагностику, необходимо извлечь все предохранители и выключить батарею. Дальше нужно провести измерения характеристик тока (при помощи мультиметра). Перед проверкой необходимо повернуть ключ, находящийся в замке, в первое положение. Затем следует по очереди подключать щупы тестера к измеряемому участку цепи и фиксировать показатели;
3. Проверка состояния электрической проводки автомобиля. В этом случае следует ознакомиться со схемой электрооборудования машины. Необходимо изучить, какие устройства следуют друг за другом, в каком участке цепи располагается та или иная деталь. Пользуясь электрической схемой, необходимо отключить все устройства от цепи и проверить их на работоспособность. Также нужно измерять показатели самой цепи. Если же устройства в порядке, то, значит, дело в обрыве проводки или в плохом контакте. Если производится замена проводов, то необходимо также заменить и кабели. При этом их следует тщательно изолировать. Благодаря этому можно значительно продлить срок эксплуатации новой проводки.

Описание предохранителей: расположение, схемы, цена

Признаки неисправности предохранителей на Audi 80 B3 первого – третьего поколений

• В месте расположения защитных модулей слышен запах плавленой пластмассы;
• На приборной панели индикатор сигнализирует о наличии поломки в моторном отсеке;
• При подаче тока, переключении режимов скорости, частоты вращения оборудование не работает;
• На монтажном блоке видны прострелы искры, что указывает на недостаточную фиксацию силовых кабелей.

Причины выхода из строя предохранителей

• Несоблюдение интервалов проведения технического осмотра Audi 80 B3, вследствие чего оборудование функционирует нестабильно, неактивно;
• Установка не оригинальных запчастей;
• Установка запчастей неквалифицированными мастерами;
• Механическое повреждение блока с защитными модулями;
• Короткое замыкание в электрической цепи автомобиля;
• Повреждение изоляционного слоя проводки;
• Окисление контактов, образование конденсата, попадание влаги на плату;
• Ослабленные контакты клемм.

Монтажный блок в моторном отсеке

Если перестал работать топливный насос — первым делом следует проверить его предохранитель (когда он сгорает, то в топливную систему перестаёт поступать топливо по причине неработающего насоса). Для этого необходимо открыть капот Ауди 80 б3 и посмотреть в нишу возле лобового стекла с водительской стороны. В этом месте находится блок предохранителей ауди 80, реле и диагностический разъем для подключения машины к компьютеру.

У audi 80 до 91 года предохранитель топливного насоса находится под номером 13 в верхнем ряду, его номинал – 15 ампер. Всего в блоке находится 21 элемент (у моделей с дизельным двигателем из 22), также в монтажной схеме присутствуют дополнительные предохранители, используемые в зависимости от модификации и комплектации авто.

Дополнительно в монтажном блоке находятся следующие реле:

• реле бензонасоса;
• реле на противотуманные фары и задние габариты (если в комплектации противотуманки отсутствуют, тогда на этом месте установлена перемычка);
• реле стартера;
• реле клаксона;
• реле поворотов;
• реле климат-контроля;
• реле дворников;
• реле омывателя фар, вентилятора, охранной системы и пр.

На крышке монтажного блока расположена подробная схема расположения элементов, также подробная расшифровка всех элементов блока есть в руководстве по эксплуатации автомобиля ауди 80 b3.

У марки ауди 80 б4 расположение монтажного блока полностью аналогично, за исключением общего количества элементов и их назначения. Так, топливный насос у б4 подключен к элементу №12, и расположение реле также отличается от расположения их на блоке в модели б3.

При возникновении неисправностей с электрооборудованием автомобиля следует сперва проверять целостность предохранителей, расположенных в моторном отсеке автомобиля. Даже если перестал работать спидометр, то с большой долей вероятности причина может скрываться в предохранителях, тем более что проверить их целостность значительно проще, чем разбирать панель приборов и проверять непосредственно спидометр на неисправность.

Опытные водители используют предохранитель, отвечающий за работу топливного насоса, следующим образом: часто зимой безуспешные попытки запустить двигатель приводят к тому, что свечи «заливает» бензином, в результате чего завести автомобиль не получается. Для просушки свечей достаточно вытащить предохранитель насоса из блока и несколько секунд покрутить двигатель стартером — подача топлива прекратится, и за счёт вентиляции свечи просушатся довольно быстро.

Как произвести демонтаж и замену?

Если перед вам встала необходимость замены компонентов Ауди 80, то помните — в этом нет ничего сложного. С подобной задачей справится даже начинающий автомобилист. Приступим:

1. Заглушите двигатель и откройте капот. Вам необходимо снять клеммы с аккумулятора, они должны быть отключены.
2. При помощи отвертки демонтируйте защитную крышку БП, за которой установлены компоненты системы. К слову, на обратной стороне крышки вы можете увидеть таблицу назначения компонентов. Она без описания, но и так все можно понять по отмеченным символам.
3. Используя маленький пинцет, демонтируйте вышедшую из строя деталь. Удостоверьтесь в том, что именно она — причина неработающего прибора. Деталь должна быть выгоревшей или в ней будет оборвана плавкая нить.
4. Произведите замену старого звена на новое, соблюдая соответствие номиналов. Помните о том, что их несоответствие будет приводить к регулярному выхода из строя звеньев БП.

1. Используя пинцет, демонтируйте выгоревшее звено

2. Проверьте его работоспособность и при необходимости замените
