Блок предохранителей автомобиля ford focus 2

Процесс снятия и замены

Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

В подкапотном пространстве

Расположение под капотом

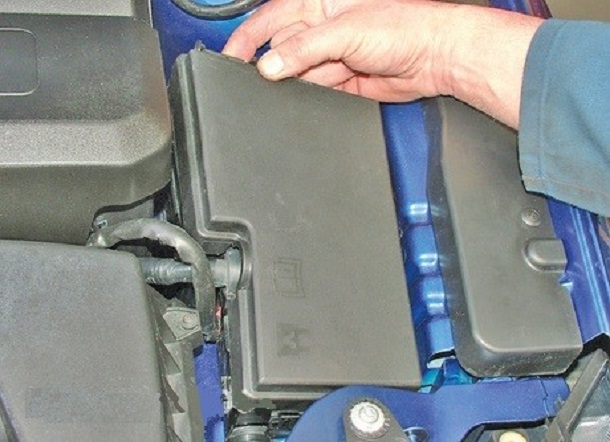

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением

Под бардачком

Расположение в салоне

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторыБлок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Типы предохранителей и их обозначения

На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100. В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14. Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.

При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении. Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования. Если этот параметр изменить, то сама суть предохраняющих устройств теряется.

Блок в салоне

Он находится в панели приборов, со стороны водителя, за перчаточным ящиком либо защитной крышкой.

С обратной стороны которой будет нанесено актуальное назначение предохранителей для вашей модели.

Фото — схема

Описание предохранителей

Обращаем внимание, что 63 предохранитель находится с обратной стороны блока

Реле

1. Стартер
2. Задний стеклоочиститель
3. Передний стеклоочиститель
4. Розетка (прикуриватель)
5. Резерв
6. Резерв
7. Звуковой сигнал
8. Реле экономии заряда аккумуляторной батареи
9. Обогрев заднего стекла (обогрев зеркал)

Назначение монтажного блока предохранителей

На рисунке показано расположение блоков под указателями А и В.

Монтажные области имеют одно назначение – разместить предохранительные элементы в одном месте. Это позволяет быстро и легко найти поврежденный элемент, не разбирая половину машины.

Внешний модуль (под капотом) выглядит как пластиковая коробка черного цвета. Здесь монтируются элементы, отвечающие за цепи питания силовой установки и главного оборудования.

Внутренний (салонный) блок отвечает за вспомогательные сети и приборы. На машинах после 2011 года расположение отдельных элементов изменилось, но принцип остался прежним.

Блок предохранителей в салоне

Предусмотрительно расположен под бардачком. На фото показан модуль без защитной крышки и облицовки. Здесь каждый элемент отвечает за определенный прибор или цепь. На фото выше, показан щиток первого поколения.

В первых версиях машины 2006-2007 г некоторые приборы и элементы отсутствуют, что упрощает конструкцию модуля. После 2008-го устройство обновилось, появились новые детали и элементы. Следовательно, измененную распиновку нужно дополнительно описать.

Под капотом

Закрыт специальной крышкой, предотвращающей попадание пыли и грязи в отсек. Здесь вставки отвечают преимущественно за системы силовой установки и несущей электроники. Для возможности установки дополнительного оборудования в монтажнике присутствуют запасные гнезда.

Предохранители Фокус 2 дорестайл

Первые модификации автомобиля имели упрощенную схему расположения вставок и реле, относительно последних годов выпуска. В модулях отсутствуют элементы питания сложных приборов и оборудования.

Предохранители рестайлингового Focus 2

Щиток элементов после обновления незначительно изменился внешне. Тип прибора остался прежним, основное различие находится в типе питания и подключения.

Работа с блоком предохранителей под капотом

Поднимаем капот. Открываем крышку. Это можно сделать потянув за рычажок на задней части корпуса сборки ПП. Не получается? Берем среднюю плоскую отвертку и вставляем ее в замок крышки. Слегка наклоняем отвертку и крышка приподнимается. Снимаем ее. С внутренней стороны крышки есть специальный пинцет, закрепленный в пазах. Им очень удобно вынимать предохранители. Используя пассатижи, можно повредить корпус, если сжать слишком сильно

Обратите внимание, что пинцет есть только в коробке возле силового агрегата. Там же на крышке есть гнезда для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле

Сверяемся со схемой и с помощью пинцета извлекаем сгоревший элемент, после чего вставляем новый. Тестируем работу электроприбора и закрываем коробку, предварительно поместив пинцет в гнездо.

Блоки под капотом

Монтажный блок

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

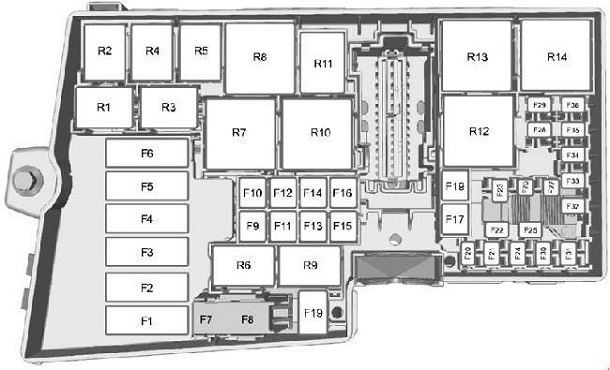

Фото — схема

Обозначение предохранителей

Реле

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

Схема

Назначение

• F1 (80A) Блок управления усилителем рулевого управления
• F2 (150A) Стартер
• F3 (100A)
• F4 (50A) Многофункциональный блок управления
• F5 (80A) Дополнительный отопитель
• F6 (70A)
• F7 —
• F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
• F9 (50A) Многофункциональный блок управления
• F10 (60A) Блок управления свечами накаливания

Где находится предохранитель прикуривателя на Форд Фокус 2

Наиболее частой поломкой является перегорание защитного элемента. Происходит это из-за превышения силы тока в цепи при подключении одного или нескольких мощных приборов в разъем прикуривателя. После поломки потребуется менять предохранитель. Для этого необходимо добраться до монтажного блока Форд Фокус.

Снимаем декоративную полочку под перчаточным ящиком, потянув ее вниз.
Прокручиваем два фиксатора, крепящие монтажный блок, по часовой стрелке.
Выдвигаем ящик на себя. Внутри находится нужный нам предохранитель прикуривателя, различные реле, а также пинцет, которым удобно вытаскивать детали.
Внутри отыскиваем нужный нам элемент. Необходимо помнить, что предохранитель прикуривателя на дорестайлинговом Ford Focus имеет 109 номер (см. фото)

После рестайлинга обращаем внимание на номер 39. Допускается установка только предохранителя, выдерживающего силу тока 20 Ампер.
Сборка осуществляется по порядку, обратному демонтажу.

Как Снять Прикуриватель На Форд Фокус 2

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

• Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
• Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
• Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:

Купить Лопатки для разбортки тут: Или тут: Купить Кожу тут:  …

https://youtube.com/watch?v=lnIwhWpiIuA

Как сделать кнопку прикуривателя ?

Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя.Способ удобен…

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

Местонахождение предохранителя прикуривателя

Заглушить мотор Ford Focus и выключить зажигание.

Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки

В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом

Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Реле бензонасоса на Форд Фокус 2

Расположение блока предохранителей.

Реле нам может понадобиться тогда, когда при включённом зажигании мы не слышим шума от работающего бензонасоса. Возможно, что неисправен сам топливный насос, но чаще всего неисправность кроется в цепях его питания.

Чтобы проверить цепь, в первую очередь обращаем внимание на предохранитель F111 номиналом в 15 Ампер. Если он перегорел, менять его не спешим, а сначала проверяем, замыкает ли на корпус один из выводов коннектора предохранителя

Вторым в очереди на проверку будет как раз реле топливного насоса. Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19. Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим.

Для этого в магазин ходить не нужно, а можно взять реле, к примеру, от звукового сигнала. На монтажном блоке оно обозначено как R2. Вынимаем из блока реле R19, на его место устанавливаем реле R2. Если топливный насос запустился при включении зажигания, виновато именно реле. Если же насос молчит, обращаемся к другому реле, о котором знают немногие.

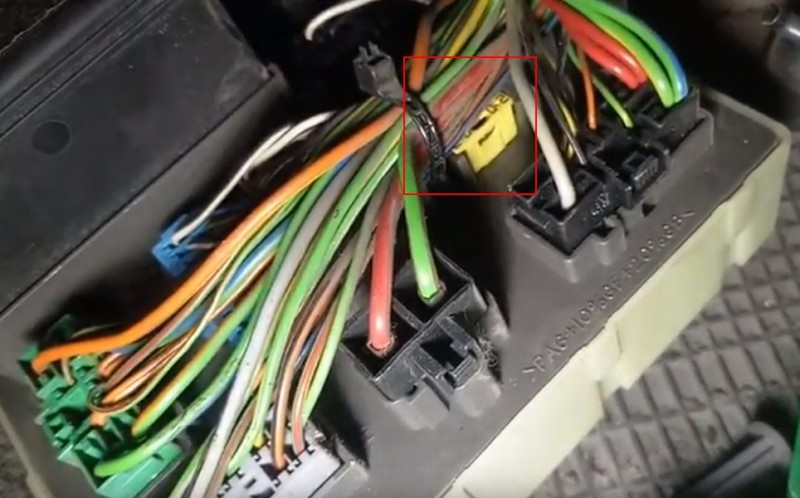

Аварийное реле топливного насоса

Так оно выглядит.

В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим. Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.

Это реле срабатывает от удара, а иногда в тех случаях, когда мы поймали крупную яму и подвеска получила пробой. Реле воспринимает удар как аварийный и срабатывает, отключая питание электродвигателя бензонасоса. В этом просто убедиться — достаточно нажать на кнопку, которая замыкает контакты реле (она находится сверху и к ней можно подобраться пальцем через специальное отверстие). Если это не помогло, снимаем пластиковую накладку, отключаем контактную колодку от реле и замыкаем контакты. Если и при этом насос не запустился с включённым зажиганием, необходимо искать причину в контактах насоса или проводить его замену. Удачного всем ремонта и безопасных дорог!

Дополнительный прикуриватель в багажник Ford Focus 2

Многие водители устанавливают внутри авто вторую розетку. Это увеличит количество потенциально подключаемых приборов. Но надо помнить о том, что электрическая система будет испытывать большие нагрузки и может сработать предохранитель

Поэтому важно правильно соединить все провода

Необходимо подключить новый разъем через предохранитель, чтобы избежать расплавления проводов. Потребуется вырезать отдельную дырку в салоне или багажнике. Альтернатива такому методу – покупка разветвителя, подключаемого в стандартное гнездо. Ниже представлена инструкция по установке прикуривателя по примеру Форд Фокус 2 рестайлинг.

1. Находим внутри багажника или по салону подходящее место.
2. Выпиливаем отверстие необходимых размеров.
3. Протягиваем провода, проведя их через предохранитель.
4. Спаиваем их вместе, согласно схеме подключения.
5. Производим сборку устройства.

Где находится предохранитель прикуривателя на Форд Фокус 2

Наиболее частой поломкой является перегорание защитного элемента. Происходит это из-за превышения силы тока в цепи при подключении одного или нескольких мощных приборов в разъем прикуривателя. После поломки потребуется менять предохранитель. Для этого необходимо добраться до монтажного блока Форд Фокус.

Снимаем декоративную полочку под перчаточным ящиком, потянув ее вниз.
Прокручиваем два фиксатора, крепящие монтажный блок, по часовой стрелке.
Выдвигаем ящик на себя. Внутри находится нужный нам предохранитель прикуривателя, различные реле, а также пинцет, которым удобно вытаскивать детали.
Внутри отыскиваем нужный нам элемент. Необходимо помнить, что предохранитель прикуривателя на дорестайлинговом Ford Focus имеет 109 номер (см. фото)

После рестайлинга обращаем внимание на номер 39. Допускается установка только предохранителя, выдерживающего силу тока 20 Ампер.
Сборка осуществляется по порядку, обратному демонтажу.
