Где находится предохранитель прикуривателя на газель некст и как заменить когда не работает

Отечественные реалии

При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации:

1. Климатические особенности проявляются в зимнее время, когда нагрузка на существенно возрастает, особенно в периоды утреннего запуска силового агрегата;
2. Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года;
3. Другие неисправности (замыкания, отпаивание контактов, коррозия), вызванные низким качеством сборки.

Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей . Вот почему при обслуживании электронной части автомобиля и диагностировании неисправности, следует иметь схему электропроводки нужной модификации.

Замена блоков предохранителей :: АвтоМотоГараж

В один прекрасный день электропроводка окончательно стала жить своей жизнью. Причиной тому были блоки предохранителей типа ПР121.

Блоки данного типа имеют массу недостатков, вчастности у них постоянно ослабляется контакт цепи с предохранителем (что приводит к подгаранию корпуса самого блока и основной проводки) и в них неудобно производить замену сгоревшего предохранителя на новый и т.д.

• Ранее уже был заменён верхний блок предохранителей из-за постоянных подгараний.

На этот раз вышел из строя нижний блок. На фото ниже видны: просевшие и чуть ли не вываливающиеся предохранители (особенно второй зелёный), подгоревшие контакты.

Менять шило на мыло уже надоело, т.к. временами уже начал барахлить и верхний блок. Тут и было принято решение заменить всё это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.

Различия между блоками старого и нового типов. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке отсутствуют внутренние перемычки (см. схему ниже). Расстояние между отверстиями предназначенных для монтажа в блоке нового типа меньше на 4 мм.

1. Подготовка к работе.
2. На схеме ниже красным цветов выделены перемычки, которые отсутствуют в новых блоках.

Эти перемычки можно заменить внешними, изготовив из отрезка провода и автомобильных клем типа МАМА. Количество и конфигурация перемычек на фото ниже.

• Также нужно изготовить металлическую планку для монтажа новых блоков предохранителей.

Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но открутить надо сразу оба. ВСЕ ОПЕРАЦИИ ОСУЩЕСТВЛЯТЬ ПРИ ОТКЛЮЧЁННОМ АККУМУЛАТОРЕ !!! Провода переставляются по следующей схеме: отсоединить ОДИН провод от старого блока — установить в новый блок (предварительно изолировав см. далее).

1. Изолирование клем выполнять используя термотрубку, использовать изоленту не рекомендую.
2. И вот что должно получиться:

Теперь нужно решить вопрос с разными расстояниями между отверстиями для монтажа. С одной из сторон выполнить прорез как на фото ниже и прикрутить нетронутую сторону блоков на штатное место.

• Потом прикрутить вторую сторону блоков предохранителей через ранее изготовленную пластину.
• Завершающими работами должны быть: подбор предохранителей требуемых (или хотябы приближенных) номиналов в соответствии с инструкцией по эксплуатации, и полная проверка работоспособности электропроводки.

Полная замена замка

Для установки замка в полной комплектации необходимо предварительно откинуть контакты от АКБ. Затем нужно выполнить следующие операции:

• проводим демонтаж кожуха;
• для удаления хомута аккуратно используют болгарку так, чтобы не повредить главную ось рулевой колонки;
• специалисты рекомендуют отключать рулевую колонку, чтобы последующие операции было удобно проводить, при этом рулевое колесо поднимается на максимальную высоту с предварительным ослаблением фиксирующего болта ключом на 12;
• стоит зарисовать или запомнить позицию фигурной скобы, установленной рядом со шляпкой фиксирующего болта для последующей комфортной сборки;
• демонтируем старое зажигание;
• используем новую скобу, проделываем прорези в боковинах, куда предполагается ставить шляпки стягивающих винтов, в противном случае головки станут упираться в грани, что не позволит их надежно зафиксировать;
• ставим замок в посадочное место и завинчиваем 4 винтика с максимальным усилием;
• пару гаек на 12, открученных заранее, затягивать на максимум не стоит, чтобы оставалась свобода для регулировки зажима.

Перед установкой кожуха пробуем собранный узел на работоспособность. Если возникают проблемы, то доводим регулировки до рабочего состояния, а лишь потом монтируем декор.

Секрет популярности

В феврале 2010 года на российский рынок выпустили модернизированную модель, которая получила «ГАЗель-Бизнес». Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм.

Бортовые версии пришлись по душе многим российским предпринимателям

Например:

• Рулевой механизм ZF вместе с гидроусилителем;
• Сцепление и амортизаторы Sachs;
• Главный тормозной цилиндр Boschи вакуумный усилитель тормозов;
• Бампера от компании Magna;
• Панель приборов от EDAG;
• Модернизированный под Евро 3 силовой агрегат УМЗ 4216;
• Доработанные и улучшенные генератор и стартер.

Схема электрических соединений панели приборов совместного производства «Автокомпонент» (Россия) и EDAG (Германия) – часть №1 Машина выигрывала у конкурентов благодаря:

• простоте эксплуатации;
• доступности запчастей;
• возможности ремонта и обслуживания своими руками.

Схема электрических соединений панели приборов совместного производства «Автокомпонент» (Россия) и EDAG (Германия) – часть №2

Более подробно об изменениях в комплектации и комплектующих рассказывается на видео в этой статье:

Как работает прикуриватель

Есть две основные рабочие части. Первая – металлический патрон прикуривателя, к которому подведены три провода. Схема подключения реализована следующим образом (см. фото).

1. Черный кабель. Постоянный минус или масса. Один конец приходит к корпусу прибора на Газель Бизнес, а второй подсоединен к кузову автомобиля.
2. Желтый или синий кабель. Вокруг прибора есть специальный светофильтр, который позволяет найти его в темное время суток. К нему подходит отдельный шнур – плюс, отвечающий за работу лампочки подсветки.
3. Красный провод. Постоянный плюс, запитанный к аккумуляторной батарее и проходящий через специальный предохранитель прикуривателя. Отвечает непосредственно за разогрев спирали, находящейся внутри стержня.

Принцип работы прикуривателя на Газель Бизнес прост. При нажатии на кнопку контакты системы замыкаются и нихромовая спираль, находящаяся внутри патрона, начинает разогреваться. Через 20-25 секунд температуры достигает своего максимума, и специальное термореле прикуривателя на Газель Бизнес дает команду отщелкнуть прибор в первоначальное положение.

Нижняя группа предохранителей

Если возникают проблемы центральным замком, топливным насосом – необходимо обратить свое внимание нижнюю группу предохранителей. Она включает в себя достаточно большое количество элементов

Маркируются они следующим образом:

• №13 – подает питание на датчик скорости, кран отопления, бензонасос, выключатель света при включенном заднем ходе,
• №14 – осуществляется управление цепью блока управления ABS,
• №15 – генератор, зарядка и запитывает реле очистки ветрового стекла,
• №16 – блок управления освещением, подогрев сидений,
• №17 – вентиляция, охлаждение, а также электропривод зеркал (при наличии таковой опции в комплектации),
• №18 – электродвигатель, регулятор частоты вращения вентилятора отопителя (может присутствовать дополнительный отопитель),
• №20 – электростеклоподъемники (доступно опционально),
• №21 – розетка, а также отвечает за прикуриватель в салоне,
• №22 – лампа, освещающая подкапотное пространство,
• №23 – устройство для воспроизведения звука,
• №24 – диагностическая шина CAN.

Отдельным  рядом установлены некоторые другие компоненты – их перечень зависит от установленного в автомобиль мотора:

• №25 может быть номиналом 5 или 15 ампер: в двигателе УМЗ-4216 – подает напряжение на систему управления двигателем, ISF8s4129P – данный предохранитель также отвечает за систему управления двигателем,
• №26 всегда имеет номинал работы 20 ампер: на УМЗ-4216 – питание на обмотку, контакты релейной группы, ISF8s4129P – запитывает обогреватель заднего стекла.

Электрический насос, вне зависимости от типа установленного мотора, предполагает установку предохранителя номиналом 10 ампер, маркируется за номером 29. При наличии кондиционера подает напряжение и на его муфту. Также присутствует перечень запасных предохранителей. Маркируются они следующим образом (данная группа самая маленькая):

• №1 – 5 ампер,
• №2 – 10 ампер,
• №3 – 15 ампер,
• №4 – 20 ампер,
• №5 – 25 ампер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

• плохо качает бензонасос и не создает нужного давления;
• бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Читайте в этой статье

Каким образом работает система зажигания

Система у моделей с 402 мотором функционирует аналогично тем системам, которые установлены на машинах с 406 двигателем или в пятиместном транспорте. Основные задачи, выполняемые установкой, базируются на аккумуляции и последующей трансформации напряжения из низковольтного в высоковольтное. Для этого используются катушки.

Преобразованное от катушки напряжение отправляется к вкрученным в блок свечам. Между свечными электродами формируется искра, от которой происходит воспламенение горючей смеси. Главными этапами для системы зажигания Газели являются:

• формирование достаточного заряда с низким вольтажом;
• поднятие заряда до высоких значений;
• перераспределение импульса между свечами в заданной производителем последовательности;
• искрообразование на кончиках свечных электродов;
• своевременное воспламенение топливовоздушной смеси.

ГАЗ 2705 | Проверка реле включения топливного насоса

Проверка реле включения топливного насоса

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена. • Проверьте предохранитель N 23

• Проверьте предохранитель N 23.

• Снимите реле.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

Блок старого образца

Схема

Описание

Верхний блок

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10	16А Резерв

Нижний блок

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

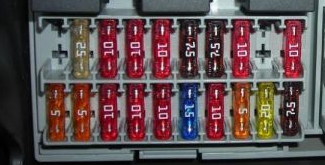

Блок нового образца

Схема

Обозначение

Верхний блок

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

О классических внедорожниках Уаз и автомобилях повышенной проходимости

Отечественные реалии При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации: Климатические особенности проявляются в зимнее время, когда нагрузка на существенно возрастает, особенно в периоды утреннего запуска силового агрегата; Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года; Другие неисправности замыкания, отпаивание контактов, коррозия , вызванные низким качеством сборки.

Электрическая схема системы управления двигателя УМЗ Хотя стоит немного остановится на этом.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена — Газель от двигателя УМЗ , Газель от двигателей семейства ЗМЗ Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это: Блок управления работой топливного насоса; Блок управления системы дожигания выхлопных газов.

В системе управления углом опережения зажигания применяется датчик GT или С года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров. Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это: Блок управления работой топливного насоса; Блок управления системы дожигания выхлопных газов. Но вот что заметил.

См. также: Регистрация электротехнической лаборатории в ростехнадзоре

Выводы: подвергнув автомобили. На фото — первая часть оригинальной схемы А электропроводка Газель отличается в первую очередь из-за установки импортных комплектующих, что требует качественной инструкции, которой зачастую нет у автовладельцев. Следующее отличие, это несколько усложнённая схема включения отопителя.

Зажигание смеси произойдет в том цилиндре, где осуществляется такт сжатия. На практике это выражается в том, что применение разных силовых агрегатов неизбежно влечет и применение иных электронных компонентов. Ещё одно существенное отличие это наличие блока реле и предохранителей.

Навигация по записям

Датчик устанавливается на двигателе сверху, справа, между вторым и третьим цилиндрами. Система зажигания двигателя УМЗ бесконтактная с низковольтным распределением импульсов зажигания по каналам, с двумя двухвыводными катушками зажигания. Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм. Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем: Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания; В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива. При этом в одном из цилиндров каждой пары будет конец такта сжатия, в другом — конец такта выпуска.
система охлаждения газель 4216-евро-4

Схема габаритов Газель

просмотров 29 354 Google+

Схема габаритов Газель практически одинаковая для всех моделей. Все отличия сводятся в основном к переключателям. На первых моделях Газелей типа 3302, включение осуществляется центральным переключателем света. На последующих моделях устанавливались блоки управления освещением.

Принцип работы этих модулей сводится к замыканию определённых контактов при повороте рукоятки управления. Несколько отличается схема подключения Газелей 3321. В них для разгрузки контактов переключателя используется промежуточное реле.

Эта бы не помешало сделать и на Газелях бизнес, но конструкторы посчитали это излишним.

Не горят задние габариты

Что делать если не горят габариты Газели полностью, или какие то отдельные лампы? Чаще всего на газелях не горят задние габариты. Если это случилось, то для начала надо проверить самое простое, наличие питания в патронах и исправность ламп. При отсутствии плюса надо проверить состояние контактов в разъёме, для бортовых газелей это самое проблемное место.

Дело в том что на проводе габаритов постоянное питание при езде, так как согласно правил ПДД все авто ездят с включенными фарами.

Несмотря на защитные резинки, вода попадает в разъём и под её воздействием электролиза металл контактов разрушается очень быстро. Определить это можно по зелёному налёту в разъёме.

Но есть ещё одно проблемное место характерное абсолютно для всех Газелей. Дело в том, что задняя часть проводки имеет соединение проводов в районе разветвления на правую и левую стороны.

Это место так же сильно подвержено электролизному разрушению, так как вода, попадая под изоляцию, остаётся там, и постоянно воздействуют на провода. Но прежде чем лезть туда проверьте наличие питания в разъёме переднего жгута и заднего жгута.

Эти разъёмы находятся в подкапотном пространстве в районе вакуумного усилителя тормозов и так же подвержены воздействию жидкостей.

Не горят габариты с одной стороны

Когда на Газели не работают задние габариты, разобрались. Если не горят габариты по одной стороне, то надо проверить предохранители, перегоревшие заменить. Если при установке предохранитель вновь перегорит, то в цепи короткое замыкание.

Для его поиска надо разъединить разъём заднего и переднего жгута. Это позволит определить, в каком именно жгуте КЗ. Таким же образом стоит поступить для исключения КЗ в блокфарах и задних фонарях.

 Конкретное место определить можно осмотром соответствующего жгута.

Не горят передние габариты

Потеря контакта передних габаритов чаще всего происходит в разъёмах блок фар. В основном это происходит на Газелях первых выпусков. Потеря контактов возможно не только с наружной, но с внутренней стороны разъёма.

Для устранения неисправности достаточно открутить один или два самореза, в зависимости от конструкции, аккуратно снять гнездо и зачистить контакты с внутренней стороны.

На Газелях рестайлинг и бизнес в блок фарах проблемы бывают крайне редко.

Последний вариант, когда габариты Газели не включаются полностью. Проверку схемы Газели стоит начать с предохранителей около аккумуляторной батареи. На первых моделях этого практически не случается, если только ослабнет контакт на центральном переключателе или подключённых проводах. Чаще всего такая неисправность появляется в Газелях рестайлинг. Это связанно с применением реле в цепи габаритов, через контакты которого проходит так же и ток на лампы фар. Из строя при этом выходит не только реле, но и гнездо, куда оно вставляется, особенно при ослаблении контактов. Реле находится на кронштейне под панелью, на рулевой колонке.

admin 17/05/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Верхний блок предохранителей

Данная группа представляет собой сравнительно небольшой перечень предохранителей. Они подают напряжение на следующие цепи питания:

• №1, 2 – габаритные лампы в передней левой, правой, правой блок-фарах,
• №3, 4 – ближний свет левой, правой блок-фары,
• №5, 6 – дальний свет,
• №7 – противотуманные фонари,
• №8 – указатели поворота, стоп-сигнал,
• №9 – аварийная сигнализация,
• №10 – отвечает за работу педали тормоза в режиме включения сигналов.

Некоторые предохранители, представленные на рисунке выше, могут попросту отсутствовать. Например, №11 – противотуманки (опционально), №12 – блокировка дифференциала. Данные системы устанавливаются опционально, необходимо внимательно ознакомиться с принципом их работы.

Электрические схемы ГАЗ-3110 «Волга»

1. Схема пуска двигателя
2. Система зажигания
3. Наружное освещение
4. Комбинация приборов
5. Указатели поворотов и аварийная сигнализация
6. Противотуманки
7. Освещение и оборудование салона
8. Обогреватели
9. Стеклоочиститель 1
10. Стеклоочиститель 2
11. Электрокорректоры фар
12. Комплексная микропроцессорная система управления двигателем
13. Предохранители

(кликабельно)

(кликабельно)

№ предохранителя	Ток в А	Защищаемые цепи автомобиля
1	25	Электровентилятор климатической установки
2	15	Дальний свет правой фары
3	15	Дальний свет левой фары, сигнализатор дальнего света фар
4	10	Ближний свет правой фары, электрокорректор фар
5	10	Ближний свет левой фары
6	10	Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя
7	20	Резервный
8	20	Прикуриватель, реле звуковых сигналов, звуковые сигналы
9	15	Задний противотуманный свет
10	10	Радиооборудование (магнитола, цепи электроантенны)
11	5	Блок системы управления двигателем (ЗМЗ-406)
12	15	Подкапотная лампа, плафон вещевого ящика, плафон салона
13	10	Стеклоочиститель
1	25	Передние противотуманные фары, задний противотуманный свет
2	15	Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла
3	15	Свет заднего хода, приборы, датчик спидометра
4	10	Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения
5	10	Аварийная сигнализация
6	10	Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
7	20	Обогрев заднего стекла, плафоны
8	20	Электроприводы наружных зеркал и блокировки дверей
9	15	Электробензонасос (ЗМЗ-406)
10	10	Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)
11	5	Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота
12	15	Обогрев сидений
13	10	Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

Цветовая маркировка плоских ножевидных предохранителей:

5А — оранжевый

10А — красный

15А — голубой

20А — желтый

25А — белый

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

gaz31.com

Почему не работает бензонасос на Газели

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.

Видео «Особенности подключения замка зажигания в Газели»

Что следует учесть при подключении контактов замка — смотрите на видео ниже (автор — канал Будни Газелиста).

Качество системы зажигания иномарок и отечественных авто сказывается на работоспособности автомобилей. Явные неполадки отзываются частыми сбоями или невозможностью запустить мотор своевременно. Виновником проблем в большинстве случаев является электрическая часть замка зажигания.

Грузовые машины семейства ГАЗ и автобусы могут подводить своих хозяев из-за сгоревших либо окислившихся контактов. Чтобы восстановить работоспособность узла, рекомендуем изучить, как выглядит схема замка зажигания Газели.
