Предохранители в фольксваген гольф 2: как заменить деталь

Особенности замены предохранителей в Golf 2

Порядок действий

Для замены элемента в блоке предохранителей в Golf 2 нужно соблюдать следующий порядок действий:

1. Снять крышку с блока.
2. Определить неисправный элемент по расплавленным стенкам и извлечь его при помощи пластмассового пинцета.
3. Вставить новую деталь в соответствии с распиновкой блока предохранителей в Гольф 2. Предохранитель должен быть рассчитан на ту же силу тока, которую можно определить по цвету и специальной надписи на патроне.
4. Закрыть блок крышкой.

Заменять поврежденный элемент проволокой или другими подручными материалами нельзя. Это может привести к поломке оборудования или даже возгоранию блока. В целях безопасности лучше постоянно держать в машине небольшой набор запасных предохранителей. Для этого в блоке предусмотрены специальные крепления.

Внешний вид предохранителей в Фольксваген Гольф 2

Рекомендации

Рекомендации для замены:

• Перед началом работы желательно заранее выключить ту электрическую цепь, в которой предохранитель вышел из строя.
• Не рекомендуется использовать слишком жесткие захваты, поскольку они способны поцарапать контакты.
• Если постоянно перегорающий предохранитель управляет работой нескольких цепей, нужно попеременно подключать к нему по одной цепи и проверять ее на наличии ошибок. Только в этом случае можно будет найти истинную причину неисправности.
• Использование предохранителя с большей силой тока может стать причиной поломок или пожаров.

Стоимость

дилеровавтозапчастямразборке

Используя описание блока предохранителей в Гольф 2, пользователь  вполне может осуществить замену самостоятельно. Но в некоторых случаях лучше все-таки обратиться в сервисный центр. К примеру, замена предохранителя печки на Гольф 2 стоит от 300 рублей. Если же в процессе диагностики были выявлены какие-либо другие проблемы, цена за их устранение будет выше.

Предохранители в автомобиле играют важнейшую роль, обеспечивая стабильную работу всех узлов и безопасность водителя. Своевременная замена неисправных элементов повышает шансы длительного использования авто без возникновения серьезных поломок.

Расположение блока предохранителей в Гольф 2 показано в этом видео:

Предохранители и реле в салоне

Блок предохранителей

Расположен в торце панели приборов со стороны водителя, за защитной крышкой.

Фото — схема

Назначение

Блок реле

Он находится под самой панелью приборов, за обшивкой.

Общая схема

Схема верхнего блока реле

1. Реле клеммы + замка зажигания
2. Реле звукового сигнала
3. Реле омывателя фар
4. Реле разгрузки силовой цепи
5. Реле электро обогрева окна
6.  либо А — 30А Термопредохранитель 1 регулировки положения сиденья водителя

Общее описание выполняемых функции блока управления бортовой сети: Управление релейными цепями, Управление световыми приборами, Распределение электроэнергии между потребителями, Управление стеклоочистителями (через LIN), Управление датчиками дождя и освещённости, Включение звукового сигнала, Управление обогревом стекол, ветрового и заднего, Сохранение персональных настроек , Управление системой охраны салона, датчиками наклона и охранной сигнализацией, Комфортное запирание/ отпирание, Дистанционное управление (встроенная антенна), Центральный замок (управление замками, дверями, лючками и крышками), Система контроля давления в шинах (отдельный логический модуль с диагностическим адресом), Управление блоками управления дверей, Освещение для движения в светлое время суток, Система статического адаптивного освещения.

Распиновка модуля ПП и реле Гольф 3

На крышке салонного модуля предохранителей и реле нанесена схема обозначений защищаемых элементов. В специальном разъеме закреплен инструмент для замены плавких элементов и запасные предохранители.

Расшифровка схемы салонного модуля предохранителей Фольксваген Гольф 3

Контроль исправности предохранителей

В случае отказа работоспособности какого-либо устройства автомобиля необходимо при помощи таблиц 1 и 2 определить, какие (какой) предохранители обслуживают данный элемент. Затем необходимо выключить зажигание.

В некоторых случаях (отказ блока управления двигателем, генератора, габаритных огней, прикуривателя и других) лучше снять отрицательную клемму аккумуляторной батареи. Затем с помощью специальных диэлектрических щипцов (можно плоскогубцев) необходимо демонтировать требуемые предохранители.

Предохранители в прозрачных корпусах можно проконтролировать визуальным методом. Следует помнить, что такой метод контроля неисправности не имеет 100%!ю(MISSING) гарантию, так как микротрещину проводящей вставки иногда можно не увидеть.

Лучше использовать мультиметр в положении контроля «диод», «сопротивление» или «прозвонка». Величина сопротивления исправного предохранителя приблизительно равна нулю. Сопротивление перегоревшего предохранителя стремится к бесконечности (на мультиметре индицируется «1»).

Замена предохранителей в салонном модуле

Для удобства проверки и замены плавких элементов в автомобиле VolksWagen Golf 3 поколения, выпускавшихся с 1991 г. по 1998 г., они размещены в общем блоке. Он находится с водительской стороны внизу панели приборов и закрыт не герметичной крышкой. Для доступа к предохранителям необходимо зажать два фиксатора и снять крышку вниз.

После этого рекомендуется отключить плюсовую клемму аккумуляторной батареи.

Проверку целостности предохранителей можно осуществить двумя способами:

• Визуальный осмотр — если плавкий элемент имеет видимые повреждения, ПП вышел из строя.
• Замер мультиметром — прозвон контактов предохранителя покажет его работоспособность.

Вышедший из строя элемент нужно заменить на предохранитель такого же номинала. Несоблюдение этого правила может привести к повреждению защищаемой цепи или стать причиной оплавления проводки.

Блок предохранителей: схема и расположение

Блок реле и предохранителей на моделях выпуска до 1989 года

Существует две основных модели устройства электрического оборудования Volkswagen Jetta, в соответствии с каждой из которых действует своя схема расположения предохранителей. Для моделей, выпускаемых в период до 1989 года, блок и его схема выглядит так, как показано на рисунке. Причем значение максимально допустимого тока, который может выдержать контактный элемент, нанесено на корпус самого предохранителя. Ну а его цвет соответствует определенной величине этого тока.

Схема блока предохранителей на автомобилях Volkswagen Jetta период выпуска после 1989 была несколько изменена и стала выглядеть следующим образом. Стоит сказать о том, что также в этом блоке под предохранителями стали располагаться запасные контактные элементы. Помимо этого, здесь находится специальный пинцет для аккуратного изымания предохранителей из контактных разъемов.

Блок реле и предохранителей на моделях выпуска с 1989 года

Необходимо помнить о том, что каждый элемент отвечает за защиту от выхода из строя одной цепи. В последних моделях Фольксваген Джетта имеется алгоритм, по которому задано последовательность и расположение предохранителей. Далее мы и рассмотрим список, по которому легко выявить какой контактный элемент, за какую электрическую цепь отвечает в автомобиле Фольксваген Джетта.

Помните, в случае неисправности какого-либо контактного элемента Volkswagen Jetta запрещается заменять его проволокой или более подходящими средствами. Дело в том, что несовершенство таких подручных средств может привести к серьезным повреждениям оборудования Volkswagen. Ну а для владельца это может закончиться дорогим и долгим ремонтом. Причем не только блока предохранителей, но и устройств, подключенных к электрической цепи.

Таким образом, при замене данных элементов, необходимо следовать схеме, где указано их расположение. Она находится на обратной стороне крышки блока. Использовать при устранении неисправности только оригинальные элементы Volkswagen Jetta. В результате будет получено оперативное и грамотное решение вопроса ремонта и замены неисправных предохранителей.

https://youtube.com/watch?v=tR_p45N4qDw

Видео «Предохранитель-индикатор, демонстрация работы»

В данном видео вы можете наглядно узнать о защитных приспособлениях в автомобиле Volkswagen Jetta.

Практически вся система цепей питания Фольксваген Джетта, от которых зависит работа оборудования автомобиля, защищено плавкими контактными элементами, которые объединены в так называемый блок предохранителей . Через реле, которые также входят в данный блок, подключены такие потребители энергии, как:

• фонари освещения;
• электрические двигатели вентиляторов охлаждения;
• насос для топлива и т.д.

Данный блок и его исправность имеют особенное значение для стабильной работы основных систем модели Volkswagen Jetta. Именно поэтому данные контактные элементы объединены и помещены в специальный монтажный блок. Он, согласно инструкции, находится в салоне автомобиля Volkswagen Jetta, с левой стороны от панели приборов. Там расположена верхняя полка, которая в свою очередь состоит из:

1. нижнего кожуха панели приборов;
2. фиксирующего винта;
3. панели приборов;
4. крышки, защищающей блок.

Именно здесь и находится блок, куда в случае неисправности необходимо посмотреть. Как правило, неисправный или перегоревший контактный элемент выдаст себя. У него будет оплавленная часть из металла, с черным налетом. Также не исключено, что будет искорежен цветной корпус.

Подкапотный модуль предохранителей

Для доступа к моторному модулю предохранителей и реле, необходимо сдвинуть, по ходу движения авто, фиксирующие элементы крышки и снять ее. После проверки и замены ПП, необходимо установить крышку на место, вернуть фиксаторы в изначальное положение и убедиться в герметичности блока.

Схема расположения плавких элементов в моторном модуле.

Расположение и схема

Рассмотрим схемы и место расположения БП в автомобилях Фольксваген Гольф второго, третьего, четвертого, пятого и шестого поколений. Во всех случаях устройство расположено с водительской стороны под панелью приборов. Разница заключается только в том, что в моделях второго и третьего поколений БП находится на полке под рулем. А в моделях четвертого, пятого и шестого поколений — непосредственно в торпеде со стороны соприкосновения водительской двери с панелью.

Фольксваген Гольф 2

Место расположения блока в этой модели транспортного средства — с левой стороны в районе водительского сидения под торпедой. Предлагаем вам ознакомиться со схемой и расшифровкой компонентов БП.

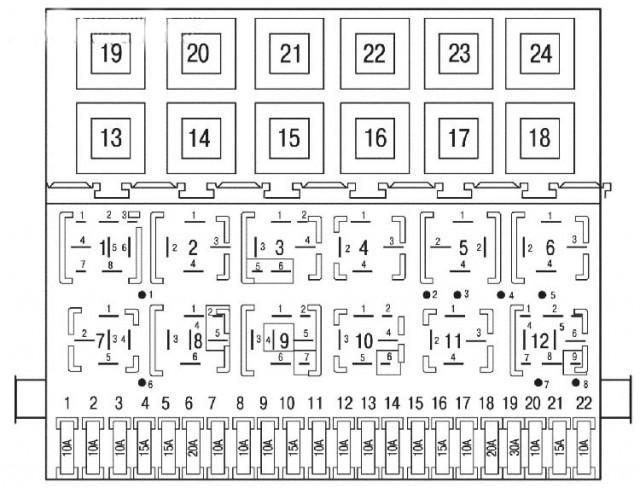

Блок предохранителей ФВ Гольф второго поколения

Предохранители под номерами 17 и 22 являются запасными.

Фольксваген Гольф 3

Схема БП на этой модели транспортного средства схожа с БП, который установлен во второй версии авто, но есть некоторые различия. Поэтому схемы и назначение элементов БП мы рассмотрим раздельно. Место расположения — на торпеде с левой стороны, на полочке под рулем.

Схема БП, установленного в Фольксваген третьей версии

Снятие и замена

Процесс замены является идентичным для всех версий ФВ. Для замены вам понадобится отвертка или гаечные ключи, в зависимости от того, на чем крепится БП к кузову — болтами или саморезами. Определитесь с тем, какой инструмент вам нужен, — и можно приступить к снятию.

1. При помощи отвертки отсоедините накладку приборной панели, за которой установлен БП в вашем авто.
2. Открутите винты крепления БП к кузову автомобиля.
3. Вытащите устройство: оно будет висеть на проводах.
4. Возьмите новый БП и поочередно, отключая от старого устройства, вставьте в разъемы нового БП все необходимые провода.
5. Установите новый БП на место, прикрутив винты крепления и закрыв накладку панели приборов.

Дополнительные плавкие элементы

В некоторых комплектациях автомобилей Фольксваген Гольф 3 поколения, могут применяться дополнительные предохранители. В салонном модуле предохранителей и реле применяются следующие добавочные элементы:

• номиналом 30А — питание реле системы ABS;
• номиналом 30А — питание реле гидроэлектрического блока системы ABS;
• номиналом 10А — компрессор кондиционера для автомобилей без климат-контроля;
• номиналом 30А — мотор вентиляции салона с системой «ClimaTronic»;
• номиналом 5А — контроллер системы «ClimaTronic»;
• номиналом 5А — +12А электропитание бортовой сети буксируемого прицепа.

Для дизельного ДВС, применяется дополнительный ПП системы прогрева мотора, номинальной силой тока 60 А. Он расположен отдельно, на моторном щите под капотом.
