Подробная инструкция по предохранителям хендай солярис

Блок предохранителей Hyundai Getz

Рассмотрены автомобили 1.3, 1.4, 1.6 л 2002, 2003, 2004, 2005 года выпуска.

Где находятся предохранители и реле.

Большинство предохранителей и реле расположены в монтажном блоке под капотом — на рисунке цифра 5.

Чтобы добраться до предохранителей отожмитезащелку крышки блока и снимите ее.

На внутренней стороне крышки нанесена схема расположения предохранителей и реле.

1 – реле вентилятора отопителя салона Е 51; 2 – место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44; 3 – реле включения вентилятора системы охлаждения двигателя на малой скорости Е 43; 4 – реле стартера Е 41; 5 – место под реле кондиционера Е 50; 6 – реле звукового сигнала Е 45; 7 – реле топливного насоса Е 49; 8–13 – плавкие вставки и предохранители*; 14 – место под реле охранной сигнализации Е 47; 15–27 – плавкие вставки и предохранители*; 28 – пинцет для замены предохранителей; 29 – соединительный разъем Е 55; 30 – реле питания электронной системы управления двигателем Е 42.

Где расположены предохранители в салоне и в капоте?

Блок предохранителей устройств салона находится в самом салоне автомобиля, на стороне водителя, слева от руля. Блок закрыт пластиковой крышкой, которая легко открывается рукой. Чтобы увидеть схему, необходимо открыть крышку отсека.

Схема представляет собой таблицу, в которой пиктограммами изображены устройства и даны указания по их номиналам, практически у всех сила тока равна 10-15 А. Для удобства они снабжены и буквенно-цифровыми обозначениями, которые помогут сориентироваться автовладельцу, определив соотношение между обозначением на схеме и расшифровкой, данной в технической документации.

Следует иметь в виду, что в желтом фиксаторе в середине блока установлено одновременно 2 предохранителя.

Так, под символом F2 скрывается защита системы работы электронного ключа, F5 управляет всем электрооборудованием кузова, F7 – кондиционером, F17 – обогревом передних сидений. На схеме будет отмечено его расположение на блоке.

Таким образом на блоке предохранитель подогрева сидений будет находиться в верхнем ряду, вторым справа. На самих предохранителях их номера не написаны, только номинал, ориентироваться придется по предлагаемой схеме. Красные имеют номинал в 10 А, синие – в 15 А, желтый (один) в 20 А и белые – в 25 А.

Если у автовладельца есть несколько уже приобретенных деталей разных номиналов, при перегорании водитель сможет заменить их самостоятельно, не теряя времени на обращение в магазин. Перегоревшая деталь просто расплавляется со стороны небольшой пластиковой пластинки сбоку и сверху, что можно установить при визуальном осмотре.

Помимо основных есть и дублирующие, запасные реле, они скрываются под номерами F3,13,36. Также в салоне расположены предохранители длительной стоянки, они имеют существенно больший размер и желтый цвет.

Электрика капота и багажника зависит от блока, который находится в моторном отсеке. Он представляет собой небольшой пластмассовый ящик, на крышке которого будет находиться схема расположения защитных устройств.

Она менее понятна, некоторые детали обозначены крупнее, некоторые – менее ярко. Номинал элементов колеблется от 10 до 125 А, соответственно, различны и размеры деталей.

Всего в блоке в капоте расположен 41 предохранитель, среди них:

• F1 – управление электроусилителем рулевого колеса;
• F3 – обогрев заднего стекла;
• F7 – механизм работы дворников;
• F9 – клапан подачи масла;
• F13-14 – передние фары;
• F28 – главное реле моторного отсека.

У моделей 2020 года есть и еще один небольшой блок, в котором расположены предохранители, отвечающие за обогрев дворников. Небольшая пластиковая коробочка находится левее центра капота.

Хендай Гётц. Предохранители и их расположение

Предохранители Hyundai Getz служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.

Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.

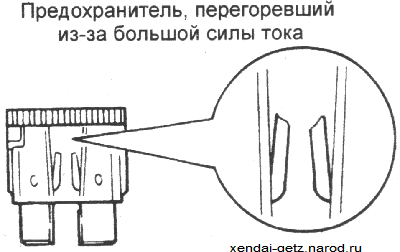

Перегорание предохранителя может произойти по двум причинам, которые можно установить путем визуальной проверки снятого предохранителя.

Всегда используйте предохранители требуемой мощности. Никогда не исполь-

Не заменяйте предохранитель более одного раза, не устранив источник неисправности

Ток, защищаемый предохранителем, указан сверху на предохранителе: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации

Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите, и не устраните причину неисправности. В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте в автомобиле комплект запасных предохранителей различной мощности. Они должны быть закреплены у основания блока предохранителей.

Замена предохранителей, расположенных в моторном отсеке

Операция по замене проводится в случае выхода из строя предохранителя или реле, расположенных в блоке моторного отсека. Автовладельцу потребуется новая деталь ответствующего номинала, перчатки и пинцет для ее извлечения.

Алгоритм проведения работ:

• отсоединить минусовую клемму от аккумулятора, подождать не менее 10 минут;
• освободить доступ к блоку, отжав две пластмассовые защелки;

снять черную пластмассовую крышку блока;

найти нужный элемент, сначала определив его местонахождение на схеме, а потом найти на блоке. Обнаружить перегоревший можно будет по расплавленной перемычке;

осторожно пинцетом извлечь деталь;

вставить взамен сгоревшей новую.

В штатной комплектации в блоке установлены предохранители с короткими контактами, но, если именно такой приобрести не удалось, его можно заменить на более популярную в продаже деталь с длинными контактами.

В моторном блоке могут выйти из строя и предохранители большего размера, они имеют, в зависимости от номинала, синий или белый цвет. Такой элемент легко извлекается пальцами – стоит только потянуть за пластмассовый корпус. Также руками ставится новый.

Заменяются этим же способом и вышедшие из строя реле

Важно, что одновременно с заменой необходимо установить причину неисправности, проверив все провода системы, за которую отвечает элемент

Все работы с блоком, расположенным в капоте, нужно проводить в гараже или при ясной погоде, дождевая вода, конечно, не повредит контактам, но лучше не рисковать.

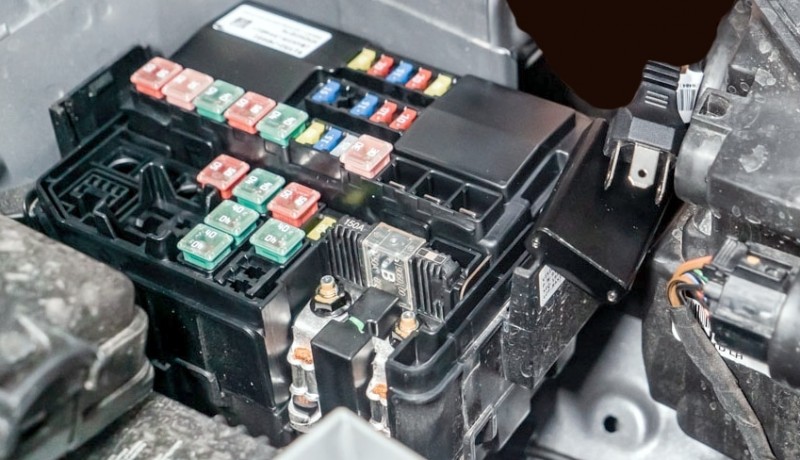

Расположение предохранителей под капотом

Монтажный блок, размещенный в моторном отсеке: 1 — реле вентилятора отопителя салона Е 51; 2 — место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44; 3 — реле включения вентилятора системы охлаждения двигателя на малой скорости Е 43; 4 — реле стартера Е 41; 5 — место под реле кондиционера Е 50; 6 — реле звукового сигнала Е 45; 7 — реле топливного насоса Е 49; 8-13 — плавкие вставки и предохранители»; 14 — место под реле охранной сигнализации Е 47; 15-27 — плавкие вставки и предохранители; 28 — пинцет для замены предохранителей; 29 — соединительный разъем Е 55; 30 — реле питания электронной системы управления двигатепем Е 42

Более подробное положение и назначение каждого предохранителя показано тут

Монтажный блок, размещенный в салоне автомобиля: 1-29 — плавкие вставки и предохранители; 30 — пинцет для замены предохранителей; 31 — запасные предохранители

Как снять блок предохранителей на Хендай Солярис?

Технический процесс снятия и замены не сложен, его можно подробно рассмотреть на видео, в котором механики осветят все тонкости работы и техники безопасности. Несколько сложнее, чем обычные или салонные, меняются силовые предохранители.

Их блок заменяется только целиком, для этого изначально его нужно демонтировать. Для проведения работ по снятию блока главного предохранителя в капоте Hyundai Solaris необходимо:

отвинтить гайку крепления блока головкой на 10;
со шпилек осторожно снять наконечники обоих проводов;
блок силовых предохранителей рукой вынимается из монтажного блока и заменяется на новый.

Этот блок выходит из строя крайне редко, чаще всего это происходит в ситуации, когда автомобиль надолго остается на длительное время без использования. Во избежание этого перед тем, как оставить автомобиль, необходимо из салона извлечь предохранитель с памятью.

Это обеспечит безопасность электрических сетей на длительное время. Но если зафиксирована неисправность именно в подкапотном блоке, то его всегда можно снять и заменить на новый.

Для этого необходимо:

снять минусовую клемму с аккумулятора;
отпустить фиксаторы;
освободить все жгуты проводов от монтажного блока;
высвободить и осторожно вынуть порт, предназначенный для диагностики систем машины;
все реле отсоединить от корпуса блока;
открутить гайки крепления;
слегка приподнять блок и снять заднюю группу проводов;
переставить предохранители и реле на новый блок и установить его, строго в обратной последовательности.

Статьи

03 мая 2013 г.

Hyundai Elantra 2013

Hyundai Elantra представляет собой нечто большее, чем просто очередной компактный седан, купе и хэтчбэк. Это пример того, как быстро южнокорейские производители способны усваивать уроки, и как быстро они прошли путь, который занял десятилетия у японских автомобильных компаний. Элантра пришла из ниоткуда, но при этом она смогла стать настоящим бестселлером, одним из лучших компактных автомобилей на рынке в США. Сейчас эта машина лучше, чем Corolla, лучше, чем Civic, она конкурирует с Cruze и Focus. Более того, Elаntra удостоена звания «Лучший седан Северной Америки в 2012 году».

03 мая 2013 г.

Hyundai Accent 2013

Размеры и габариты автомобиля так же важны, как и экономичность — этот тезис лучше всего воплощен в новой версии Hyundai Accent, появившейся в 2012 году и претерпевшей некоторые изменения в 2013 году. Автомобиль стал больше, чем раньше, он гораздо лучше оснащен, и он противопоставляет себя компактным автомобилям вроде Fiat 500 и Ford Fiesta. Разработчики больше думали о финансовой привлекательности и практичности автомобиля, поэтому он стал ближе к Honda Fit и Nissan Versa, а в конструктивном плане имеет много схожего с Kia Rio.

1.51. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Электрическое оборудование автомобиля защищено от повреждения при электрической
перегрузке с помощью предохранителей.

Автомобиль имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи.

Блок предохранителей со стороны водителя

Электрические цепи, защищаемые предохранителями, расположенными в блоке
предохранителей со стороны водителя

Описание	Ток, А	Защищаемые компоненты
A/BAG	10	Надувная подушка безопасности
TURN LAMP	10	Лампа указателя поворота
METER	10	Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал
ILLUMI	10	Подсветка выключателя
POWER SOCKET	15	Лампа багажного отсека, розетка электропитания
HAZARD	15	Лампа аварийной сигнализации
STOP	15	Лампа стоп-сигнала, АБС
TAIL (RH)	10	Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя
TAIL (LH)	10	Лампа габаритного света (левая задняя/ правая передняя)
CIGAR	15	Прикуриватель
AUDIO	10	Аудиосистема, электропривод зеркала заднего вида
WIPER (FRT)	15	Стеклоочиститель, омыватель (передний), люк
WIPER (RR)	15	Стеклоочиститель (задний). Омыватель (задний)
(WARMER)	15	Обогрев переднего сидения
MIRROR DEF	10	Обогреватель наружного зеркала заднего вида
START	10	Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением)

Блок предохранителей в моторном отсеке

.

Электрические цепи, защищаемые предохранителями, расположенными в блоке
предохранителей в моторном отсеке.

Описание	Ток, А	Защищаемые компоненты
ABS	15	ABS
PR FOG	10	Задние противотуманные фонари
F/FOG	15	Передние противотуманные фары
MAIN	80	Аккумуляторная батарея без подзарядки
IG1	30	Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A
BLOWER	30	Отопитель
COOLING	30	Вентилятор системы охлаждения
ABS 1	30	АБС
COND. FAN	20	Вентилятор конденсатора
HEAD-HI	15	Лампа дальнего света
HEAD-LOW	15	Лампа ближнего света
EMS	10	Датчики двигателя
INJECT	15	Инжектор, датчик кислорода
F/PUMP	10	Топливный насос
ECU	10	Блок управления двигателем, блок ЕСАТ, главное реле
RELAY	10	Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных надувной подушкой безопасности)
HLLD	10	Регулировка угла наклона света фар
MAIN RELAY	25	Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A
S/ROOF	15	Люк
HEAD	25	Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15А
IG2	30
TNS	15	Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А
HORN	10	Звуковой сигнал
RRDEF	25	Обогреватель заднего стекла
ABS 2	30	AБC
P/WIN	30	Электрический стеклоподъемник
BTN	30	Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15A, HAZARD 15A
D/LOCK	25	Центральный замок дверей
IG COIL	15	Катушка зажигания
ROOM	15	Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал

Что за что отвечает: блок предохранителей у Хендай Гетц

Если при запуске автомобиля обнаружились проблемы или полностью перестали работать какие-то функции из комплектации – самое время проверить блок предохранителей. В Хендай Гетц блок предохранителей, а также защитные реле расположены в монтажном блоке в подкапотном пространстве.

В зависимости от рыночной направленной автомобиля блок может находиться по правую или левую сторону от двигателя – на большинство европейских машин систему можно найти справа от силового агрегата.

Система блока предохранителей на Хендай Гетц имеет нестандартную маркировку. В автомобиле можно встретить следующие обозначения:

• A/CON – 10-амперный элемент, функциональное предназначение которого заключается в защите от короткого замыкания системы кондиционирования воздуха или климатической установки,
• HORN – предохранитель отвечает только за подачу звукового сигнала. В некоторых мастерских через данный элемент часто подключают дополнительные системы сигнализации или охранный комплекс,
• INJ – элемент, отвечающий за множество электротехнических систем двигателя, в частности ЭБУ силового агрегата, датчиков положения распредвала или коленвала, а также индикатора холостого хода. С завода рекомендуется ставить деталь с пропускной способностью 15 Ампер,
• EPS – элемент, отвечающий за блок электроуправления рулевым колесом. Пропускная способность предохранителя должна составлять строго 50 Ампер,
• P/WDW – деталь отвечает только за стеклоподъемники. Пропускная способность элемента должна быть не меньше 30 Ампер, подключать к системе можно, как только переднюю пару, так и электропакет в сборе,
• BLW – элемент отвечает только за блок управления вентилятором системы отопления. Мощность составляет 30 Ампер,
• SPARE – специальная пара резервных предохранителей, которые могут понадобиться в случае установки дополнительного оборудования либо расширения комплектации транспортного средства. Данный блок предполагает установку элементов с мощностью до 10-15 Ампер,
• ALT – предохранитель генератора транспортного средства. Максимальная нагрузка на электросеть в данной цепи должна составлять не более 20 А – в противном случае предохранитель перегорает,
• SNSR – многофункциональный элемент, предназначение которого заключается в подключении вспомогательного оборудования в комплектации автомобиля. Данный элемент отвечает за питание кондиционера, топливного насоса, радио антенны или датчика концентрации кислорода в салоне,
• ECU – элемент мощностью до 10 Ампер, отвечающий за бору топливного насоса или основного предохранитель электронного блока управления двигателем,
• BATT – система отвечает за работу задних фонарей. Производитель не рекомендует подключать к данную звену еще какие-либо элементы,
• F/PUMP – специальный регулятор датчика отключения автоматической подачи топлива. Выдерживает до 30 Ампер,
• ING 1 – предохранитель мощностью в 30 Ампер, отвечает за реле стартера или блок зажигания,
• ING 2 – элемент, который обеспечивает защиту от перепадов напряжения замка зажигания.

Если в автомобиле присутствует элемент иной маркировки, то рекомендуется проверить номер детали на официальном сайте производителя. Вполне возможно, что был установлен неоригинальный элемент или аналог с другого автомобиля – помните, предохранители с других авто не всегда подходят.

14.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15	Автоматическая коробка передач	10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	«Плюс» продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод «S»	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24, на электрических схемах автомобиля
обозначается номером 224, то есть на электрических схемах к номеру предохранителя
впереди добавляется цифра 2.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля. Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом
защиты, который в случае перегрузки автоматически выключается (например, при
примерзании стекол) и через несколько секунд опять включается.

Блок в салоне

Находится под панелью приборов со стороны водителя за защитной крышкой.

Фото — схема

Описание предохранителей

1	10А Выключатель кондиционера, выключатель обогрева заднего стекла
2	10А Левая передняя лампа габаритный свет, левый задний фонарь
3	10А Комбинация приборов
4	10А Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
5	10А Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации
6	10А Правая передняя лампа габаритный свет, правый задний фонарь, левая (правая) лампа освещения номерного знака
7	10А Резистор пред возбуждения. комбинация приборов. ЭБУ временной задержкой и охранной сигнализацией таймер сигнализации незастегнутого ремня безопасности
8	15А Прикуриватель
9	10А Генератор, ЭБУ электро усилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л), ЭБУ двигателем (двигатель 1.1 Л), датчик скорости движения, выключатель рычага селектора АКП
10	10А ЭБУ подушек безопасности
11	20А Репе запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя
12	15А Электродвигатель очистителя заднего стекла, блок под рулевых переключателей
13	10А  Репе стартера, реле охранной сигнализации
14	Резерв
15	10А Блок управления системой освещения дневного движения
16	20А Выключатель обогрева левого (правого) переднего сиденья
17	10А Выключатель обогрева заднего стекла. ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
18	15А Катушка зажигания, конденсатор
19	15А Реле стеклоподъемников, выключатель стоп-сигнала
20	15А Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией
21	20А Электродвигателя очистителя ветрового стекла, блок под рулевых переключателей
22	10А Реле заднего противотуманного света
23	10А Реле противотуманных фар. реле стеклоподъемников. ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар
24	10А Реле вентилятора салона, блок управления люком крыши
25	30А Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией
26	15А Правая фара
27	10А Реле противотуманных фар
28	10А Левая фара, комбинация приборов
29	15А Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема. ЭБУ временной задержкой и охранной сигнализацией. датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши
30	Пинцет
31	Запасные

С обратной стороны блока крепятся реле.

Схема реле

Назначение реле

• К10 — Реле-прерыватель указателей поворота и аварийной сигнализации
• К11 — Реле противотуманных фар
• К12 — Реле обогрева стекла двери задка
• К13 — Реле ламп габаритного света
• К14 — Реле стеклоподъемников
• К15 — Реле заднего противотуманного света
• К16 — Блок управления наружным освещением при движении в дневное время

Отдельно в правом подрулевом переключателе  расположено реле очистителя и омывателя.

Предохранители и их расположение

Предохранители Hyundai Getz служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием. Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.

Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.

Блоки под капотом

Общее расположение

Основной блок

Он расположен в левой части моторного отсека.

Пример схемы

Обозначение

MDPS	80A MDPS (Мотор рулевого управления с усилителем)
ALT	G4FC (125 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора D4FC / D4FB (150 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора
ECU2	G4FC (10A): ECU (M / T), PCU (A / T) D4FC (15A): CAM SNSR, Glow RLY, WGT, регулирующий клапан EGR, воздушный поток SNSR, IMMOD4FB (15A): CAM SNSR, VGT Vacuum, IMMO
HEAD LAMP HIGH BEAM	Реле электромагнитного клапана включения дальнего света (двухфункционального типа)
ABS2	Блок управления ABS / ESC
ECU 4	G4FC (25A): ECU (M / T), PCU (A / T) D4FC (15A): Впускной клапан счетчика, D4FB (15A): реле свечи накаливания, блок счетчика топлива
TCU 1	D4FB: TCU (АКПП)
BAT+5	Предохранитель блока предохранителей панели приборов: FS01
ABS 1	Блок управления ABS / ESC, диагностика моторного отсека
BAT+4	Предохранитель блока предохранителей панели приборов: FS06, IPS-1, IPS-2, IPS-3
IG1	Без кнопки запуска: зажигание SW С запуском кнопки: блок реле PDM
BAT+1	Предохранитель блока предохранителей панели приборов: FS14, FS05, FS13, FS17, FS10, FS02, FS09, IOD реле (автоматическое отключение тока утечки)
GLOW	D4FC / D4FB: реле накаливания, свеча накаливания
FUEL HEATER	D4FC / D4FB: Подогреватель топлива
ECU 1	(Управление двигателем) Главное реле
FRONT WIPER	Электродвигатель стеклоочистителя (передний)
HORN	Звуковой сигнал (двойной), звуковой сигнал охранной сигнализации
FUEL PUMP	G4FC: реле топливного насоса, двигатель топливного насоса
C/FAN	G4FC (40A), двигатель вентилятора радиатора D4FC / D4FB (50A) — двигатель вентилятора радиатора
BLOWER	Двигатель вентилятора
IG2	Без кнопки запуска: пусковое реле, пусковой соленоид, зажигание SW С запуском кнопки: пусковое реле, пусковой соленоид, блок реле PDM
BAT+3	Предохранитель блока предохранителей панели приборов: FS04, IPS-4, IPS-5
BAT+2	Предохранитель блока предохранителей на приборной панели: FS03, P / оконное реле, P / выходное реле
INJECTOR	G4FC: Инжектор (№1, №2, №3, №4)
BACK UP LAMP	Переключатель заднего хода (только MT), задний комбинированный фонарь, левый / правый
IGN COIL	G4FC: конденсатор, катушка зажигания, внутр.
SENSOR 1	G4FC: соленоид регулируемой системы впуска, регулируемый кулачок на выходе (IN, EX), электромагнитный клапан управления продувкой, датчик кислорода (UP, DN), IMMO D4FB: лямбда-зонд, ПО остановки, исполнительный механизм системы рециркуляции ОГ, D4FC: ПО остановки
ECU 3	D4FC / D4FB: ЭБУ G4FC: ЭБУ (M / T), PCU (A / T)
GLOW	D4FC / D4FB: Свеча накаливания

С обратной стороны блока могут крепится некоторые дополнительные реле.

Схема

Дополнительный блок

В зависимости от уровня оснащения, на некоторые модели Крета устанавливаться дополнительный блок.

Актуальную схему смотрите на обратной стороне крышки. Тут находятся предохранители и реле отвечающие за дополнительный подогрев и антиобледенитель стекла.

Есть чем дополнить материал или остались вопросы? Пишите в комментарии.

Несколько слов о признаках неисправности бензонасоса

Таких признаков несколько, обнаружить их может большинство водителей. Нужно только быть внимательными при пуске двигателя и во время движения машины. Наиболее часто появляются такие симптомы:

• Плохой пуск, как горячего двигателя, так и после длительной стоянки;
• Остановка мотора во время движения;
• Потеря мощности двигателем.

При повороте ключа зажигания, несколько секунд слышен звук работающего мотора бензонасоса, который создаёт рабочее давление для пуска мотора. Если такие звуки отсутствуют, нужно искать причины отказа в работе насоса. Для этого необходимо иметь измерительный прибор, который может измерить напряжение и сопротивление электрической цепи. Если насос работает, а давления топлива нет, проверяют чистоту топливного фильтра.

Расположение предохранителей под капотом

Монтажный блок, размещенный в моторном отсеке: 1 — реле вентилятора отопителя салона Е 51; 2 — место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44; 3 — реле включения вентилятора системы охлаждения двигателя на малой скорости Е 43; 4 — реле стартера Е 41; 5 — место под реле кондиционера Е 50; 6 — реле звукового сигнала Е 45; 7 — реле топливного насоса Е 49; 8-13 — плавкие вставки и предохранители»; 14 — место под реле охранной сигнализации Е 47; 15-27 — плавкие вставки и предохранители; 28 — пинцет для замены предохранителей; 29 — соединительный разъем Е 55; 30 — реле питания электронной системы управления двигатепем Е 42

Более подробное положение и назначение каждого предохранителя показано тут

Монтажный блок, размещенный в салоне автомобиля: 1-29 — плавкие вставки и предохранители; 30 — пинцет для замены предохранителей; 31 — запасные предохранители
